Дроссельная заслонка шевроле авео

Чистка и адаптация дроссельной заслонки шевроле каптива

О чём говорит ошибка

Это довольно распространённая ошибка, встречающаяся на импортных и особенно на отечественных автомобилях.

Первым дело следует понять, что означает этот код.

Если данные с двух датчиков положения дроссельной заслонки отличаются, то есть они не совпадают, в памяти блока управления будет зафиксирована ошибка Р2135, которая сохранится в ЭБУ. Прочитать её можно сканером. Другое название — это ошибка корреляции.

Именно из-за перехода на электронное управление заслонкой подобная ошибка стала актуальной для автотранспортных средств. Чаще всего её появление связано с возникновением большого сопротивления на одном из проводов, которые идут к датчику положения. Он же ДПДЗ.

Необходимость адаптации дз

Под данным определением понимается операция (или обучение), которая проводится для того, чтобы ЭБУ «знал», в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора. Данная процедура просто необходима при неустойчивой работе двигателя на холостых оборотах.

У большинства автомобилей марки “Тойота”, “Лексус”, “Мерседес”, “Ниссан”, “Ауди” адаптировать дроссельную заслонку необходимо, так как это позволяет устранить неисправность. Выполняется процедура в следующих случаях:

  • при критическом падении напряжения бортовой сети (отключился или полностью разрядился аккумулятор);
  • производилась замена ЭБУ;
  • выполнялась чистка заслонки со снятием дросселя;
  • при замене самого дроссельного модуля;
  • производилась замена педали акселератора, как правило, электронной.

Стоит заметить, что из-за слоя грязи меняется зазор между ДЗ и корпусом, а после чистки заслонки ее положение изменилось. Но об этом ЭБУ “не догадывается” и продолжает руководить подачей топлива согласно прежним показаниям (до операции очищения). Адаптация полностью устранит этот пробел и восстановит работоспособность двигателя.

Снятие и установка дроссельного узла

Вам потребуются: ключи «на 8», TORX Т30, пассатижи, отвертка с плоским лезвием.

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, при не полностью открывающейся заслонке двигатель не развивает полной мощности, недостаточно приемист, в его работе при движении автомобиля наблюдаются рывки и провалы. Загрязнение дроссельной заслонки отложениями из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу. Привод дроссельной заслонки электрический,управляет им электронный блок системы управления двигателем. Для ремонта электропривода требуются квалифицированный персонал и специальная оснастка. Поэтому при данных неисправностях сначала попробуйте промыть дроссельную заслонку (например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке). Если это не приведет к положительному результату, замените дроссельный узел.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

ПРИМЕЧАНИЕ: При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.

3. Ослабьте затяжку хомута крепления воздухоподводящего рукава к патрубку дроссельного узла и снимите рукав с патрубка.

4. Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя.

5. . и отсоедините шланг от штуцера дроссельного узла.

6. Сдвиньте стопор.

7. . после чего сожмите фиксатор колодки жгута проводов.

8. . и отсоедините колодку от дроссельного узла.

9. Ослабьте хомут крепления шланга слива охлаждающей жидкости.

ПРИМЕЧАНИЕ: Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.

10. . и отсоедините шланг от промежуточной трубки.

11. Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости.

12. . и отсоедините шланг от штуцера дроссельного узла.

ПРИМЕЧАНИЕ: Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.

13. Выверните четыре болта крепления дроссельного узла к впускной трубе.

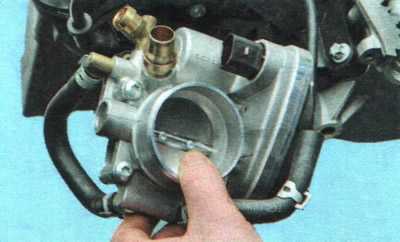

14. . снимите дроссельный узел.

15. . и установленное под его фланцем уплотнительное кольцо.

ПРИМЕЧАНИЕ: Уплотнительное кольцо фланца дроссельного узла заменяйте при каждой разборке соединения.

16. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора.

17. Удалите из полости впускной трубы масло и прочие загрязнения.

18. Установите дроссельный узел в порядке, обратном снятию.

Источник

Как обслуживать и ремонтировать двигатель f14d4

Автомобиль состоит из двух основных систем – двигателя и ходовой части. Современные транспортные средства оборудованы двигателями внутреннего сгорания. В качестве топлива использует бензин или дизельное топливо.

Руководство по ремонту бензинового двигателя f14d4 составлено на основе многолетней практики по устранению неисправностей и поломок. Автомобили, оснащенные этим типом двигателя, эксплуатируются в различных климатических условиях. Если температурный режим не выдерживается, это приводит к перегреву определенных агрегатов и сверхнормативному износу деталей. Эти и другие особенности использования машины влияют на продолжительность межремонтного периода.

4 обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

  1. Полностью отпустить педаль.
  2. Повернуть в “ON” ключ зажигания, выждать не менее двух секунд;
  3. Отключить зажигание, выдержать 10 секунд;
  4. Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению “Закрыто” следует выполнить такие операции:

  1. Отпустить (полностью) педаль акселератора.
  2. Ключ поставить в положение “ON”.
  3. Зажигание переключаем в “OFF” и ждем 10 секунд.
  4. Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

Чистка дз

Если причиной нестабильной работы двигателя является грязная заслонка, стоит переходить к ее чистке. Для этого можно обратится в надежное СТО. Среди большого количества мастерских можно найти ту, которая специализируется на конкретных марках (Audi, Volkswagen, Toyota, Mercedes и прочие). Однако владелец может проделать всю работу самостоятельно, поскольку большого опыта и навыков в этом деле не требуется.

На станциях техобслуживания стоимость процедуры может зависеть от ряда факторов:

  • сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
  • уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
  • месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.

Очистка ДЗ представляет собой несложную процедуру, после которой обычно нужно задумываться над тем, как адаптировать дроссельную заслонку на “Ниссане” либо любом другом авто.

Любой владелец автомобиля может выполнить данную процедуру самостоятельно. Здесь не требуется особых знаний и умений. Все, что нужно, чтобы добраться до заслонки – это инструменты и ветошь (лучше мягкая). Также не обойтись без специального средства – в основном используется очиститель для карбюратора “Карбклинер” (CARB Cleaner).

Часто возникающие неисправности

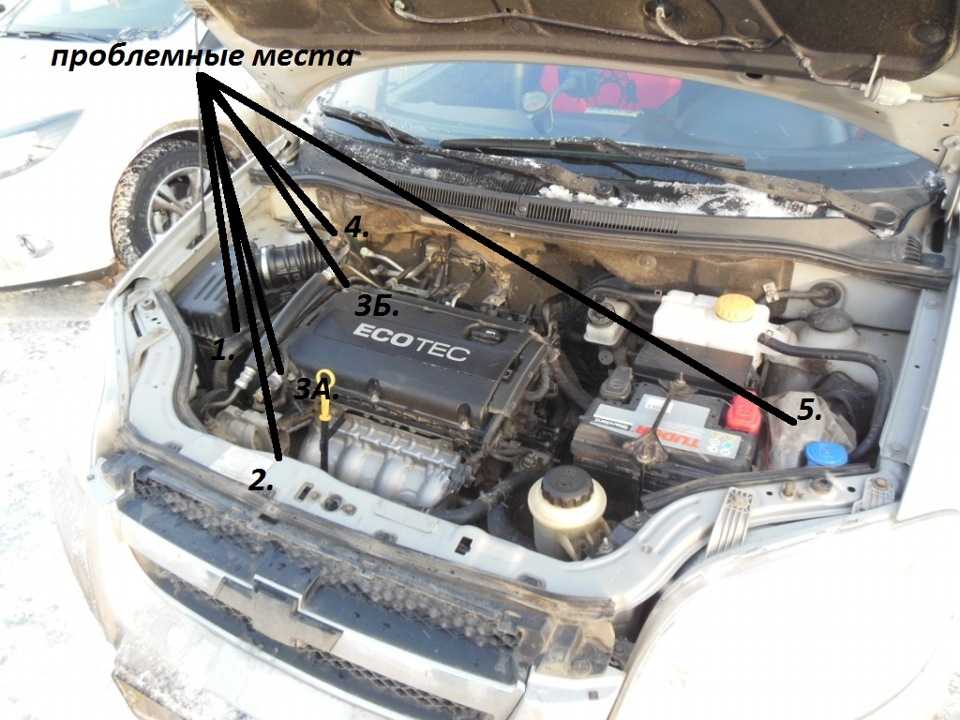

По отзывам водителей, которые сталкивались с эксплуатацией двигателя f14d4, у него имеются узлы, которые выходят из строя чаще всего. В их числе нужно назвать:

  • трубки кондиционера;
  • электромагнитные клапана фазорегулятора;
  • датчик кислорода;
  • электронный блок управления.

Все эти узлы и элементы подлежат ремонту на станции технического обслуживания. Если неисправность возникла в дороге, можно попытаться устранить ее своими руками. Для этого требуется соответствующий инструмент и опыт

Неисправность ЭБУ – электронного блока управления

Когда на приборной доске загорелся индикатор неисправности с кодом ошибки р2135, это свидетельствует о том, что положение дроссельной заслонки нарушено. Если заглянуть в руководство по эксплуатации, то будет ясно, что о положении дроссельной заслонки сигнализируют два датчика. ЭБУ считывает оба сигнала и сравнивает их. Когда между показаниями возникают разночтения, электронный блок управления выдает сигнал об ошибке. В этом случае рекомендуется прочистить разъемы на дроссельной заслонке и ЭБУ.

Неисправность электромагнитных клапанов

При появлении на индикаторе ошибки р0012 необходимо проверить работу электромагнитных клапанов фазорегулятора – входного и выходного. В некоторых случаях они не подлежат ремонту и просто заменяются.

На этот шаг приходится решиться тогда, когда эффект «дизеления» наблюдается не только в момент запуска, но и при стабильной работе двигателя. Дизеление двигателя – это повышенный треск и шум при его работе. Долго эксплуатировать автомобиль в таком состоянии не рекомендуется.

Неисправность датчика кислорода

При неисправности этого датчика выдается ошибка р2122. В руководстве по ремонту двигателя ничего конкретного по этому поводу не сказано. Опытным путем установлено, что не следует торопиться и менять старый датчик на новый. Эксперты советуют перебрать привод дроссельной заслонки. Очень часто там отходит контакт. Он достаточно тонкий и требует аккуратного обращения. Его нужно просто поставить на место.

Как устранить ошибку

Процедура устранения ошибки напрямую зависит от того, что именно послужило причиной её появления и сохранения в памяти электронного блока управления на автомобиле.

Обычно ремонтно-восстановительные работы сводятся к выполнению таких операций:

  • Нарушение качества контакты массы электронного блока. Нужно визуально проверить его состояние. При наличии следов окисления, коррозии или механических повреждений, контакт следует восстановить. Сделать это можно путём очистки, пайки и обработки смазкой для электроконтактов.
  • Выход из строя главного реле. Для начала его следует проверить. Проще всего выполнить проверку путём замены на аналогичное новое решение, которое заведомо рабочее. Либо же прозвонить мультиметром, проверить сопротивление. Если параметры отличаются от номинальных, устанавливается новое реле. Чаще всего оно идёт на 40 А.
  • Нарушение контактов датчиков положения. В некоторых случаях такую проблему можно решить за счёт подгибания электроконтактов, которые находятся в разъёме дроссельной заслонки. Проведите визуальную проверку, воспользуйтесь мультиметром. Контакты стоит попробовать восстановить, зачистить, обработать смазкой. Реже приходится полностью их менять, перепаивать.
  • Короткое замыкание в цепях датчиков. Диагностируется короткое замыкание по сильному отклонению от номинального напряжения. В большинстве машин оно составляет 5 В. Если замеры показали, что отклонение превышает 0,2 В, потребуется заменить датчик.
  • Неисправности электромеханического узла дросселя. Для начала следует сверить его текущие рабочие параметры с теми, которые прописаны в технической документации. Если есть отклонения, тогда лишь замена поможет решить проблему.
  • Фантомная ошибка. Тут помогает только сброс ошибки из памяти ЭБУ. После этого снова подключитесь к ЭБУ сканером и проверьте, не появился ли код Р2135 опять. Если да, то здесь уже вряд ли речь идёт о фантомном срабатывании. Наверняка имеется неисправность.
  • Нарушение изоляции или короткое замыкание в проводке. Чаще всего встречается именно на отечественных автомобилях. Придётся приобретать новый жгут, и устанавливать его на место старого. Здесь лучше заручиться поддержкой опытного автоэлектрика.

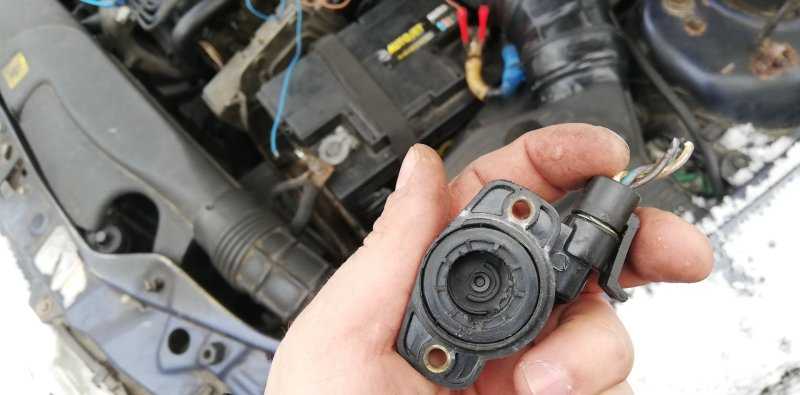

Замена датчика дроссельной заслонки

Дополнительно может потребоваться адаптация дроссельной заслонки. Делается это примерно по одинаковому принципу на многих автомобилях. Требуется включить зажигание, выждать около 30 секунд, после чего запустить двигатель. Температура при этом должна быть положительной, не ниже 7 градусов Цельсия.

Решить проблему, которая влечёт за собой ошибку Р2135, можно и своими силами. Многое зависит от того, о какой именно неисправности идёт речь.

Двигатель Шевроле Авео F14D4 — неисправности

Есть люди, у которых на D3 ремень рвался не один раз, но и не три, ясно почему — второго раза вполне достаточно, что бы избавится от такого «счастья» как от чумы

Я ещё раз обращаю внимание на то, что ни кого ни в чём переубеждать не дроссельная заслонка шевроле авео f14d4, у двигателя D3 есть и свои преимущества и недостатки, но не брать в расчёт езду на нём как на дроссельная заслонка шевроле авео f14d4 с порохом из за ремня ГРМ — это крайне самонадеяно

Хорошо помнится случай, когда человек с D3 поехал с семьёй на юг, семья вернулась своим ходом не доехав до юга, а он вернулся через месяц с вытрепанными нервами и потерей больше 30 тысяч рублей потому, что клапана конечно загнуло. Вася Я четыре года имею F14D4 и четыре года в этом форуме и не только в нём «держу руку на пульсе» реалного среднестатического самочувствия этого двигателя.

Весь этот список составлен человеком немножко разбирающемся в двигателе, но необъективным писсемистом и фатальным фантазёром, а составил его на форуме зазшанса Alex-Pilot, как ни странно то же Pilot и тоже из Калининграда, который откатался на Авео F14D4 всего два дроссельная заслонка шевроле авео f14d4 и продал её не удобно на бардюрные камни заскакивать. У меня за 4 года ещё не треснул и ни разу не слышал, что бы у кого ни будь он треснул просто так, сам по себе, а не от аварии, когда всё, что угодно с таким же успехом может треснуть.

Вы в своём уме, что бы с такою высотой порогов и дорожным просветом по бардюрам прыгать? Тогда можно ещё пару пунктов дописать — нет кингурятника и лебёдку не к чему крепить — за клюквой в болота ехать стрёмно.

То же однако не чушь, а неудобство? А не догадываются потому,что повода для этого нет — он себя вообще ни как не проявляет. Отсюда и опять это философское слово «бывает». Прибавку в мощности обеспечивают 2 фазовращателя на обоих распредвалах, электронная дроссельная заслонка и электронный термостат.

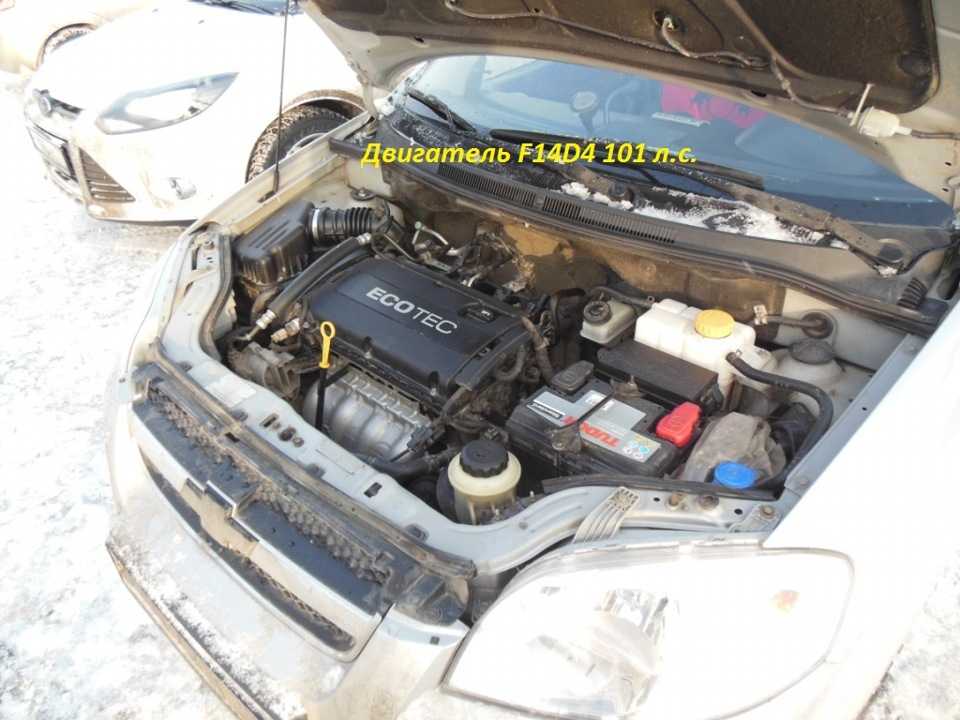

Дроссельная заслонка шевроле авео f14d4 двигатель F14D4 установлен масляный теплообменник, Уплотнительные прокладки разрушаются и антифриз смешивается с маслом.

В теплообменнике F14D4 9 различных уплотнений, которые меняются только комплектом. Электронный термостат F14D4, с виду как обычный, но имеет управляющий нагревательный элемент.

Срок службы термостата 60 тыс км, новый стоит 3,5 тыс рублей.

Тип дроссельная заслонка шевроле авео f14d4 Московская обл. В этом случае возникает ошибка, указывающая на несоответствие показаний датчиков заслонки: Иногда в решении проблемы помогает вскрытие крышки датчика-потенциометра и отгибание усика.

Если будут обнаружены протертые дорожки потенциометра, то придется менять заслонку целиком. Также виновником ошибок по дроссельной заслонке могут быть разъемы на ней и на блоке управления двигателем. На них попадает грязь и влага, что приводит к неисправностям и сбоям.

Запчасти Chevrolet Aveo T250, F14D4

Крышка расширительного бачка охлаждающей жидкости Распространенная проблема, связанная с двигателем F14D4 — неисправность клапана в крышке расширительного бачка охлаждающей жидкости. Разумеется, это связано с избыточным давлением в контуре охлаждения. Во многих случаях избыточное давление приводит к растрескиванию самого дроссельная заслонка шевроле авео f14d4.

А ведь для решения или предотвращения этой неприятности достаточно поменять крышку бачка.

Обычно такой цокот раздается в первые секунды после запуска двигателя. Разумеется, дело в фазорегуляторах, встроенных в шестерни распредвалов, или в клапанах, управляющих ими. Это именно они цокают и гремят из-за недостатка в поступающем в них масла.

Фазовращатели меняли по гарантии целиком. И в интернете пишут, что дроссельная заслонка шевроле авео f14d4 чистки нужно делать программную адаптацию заслонки и просто чисткой проблема не решается… В общем все вычистил тщательно, собрал все в обратном порядке, накинул клеммы и пробую заводить.

С первого раза машина не завелась и в голове сразу мысли о том, что я до чистился и что-то сломал Пробую второй раз, третий и с большим трудом машина завелась дроссельная заслонка шевроле авео f14d4 на четвертый раз, обороты сразу в норме, чек не погас. Я выдохнул и поехал смотреть изменения. Изменения почувствовал сразу, машина стала легче ехать и более отзывчиво стала работать педаль газа, обороты перестали плавать. Чек тоже погас сам спустя время.

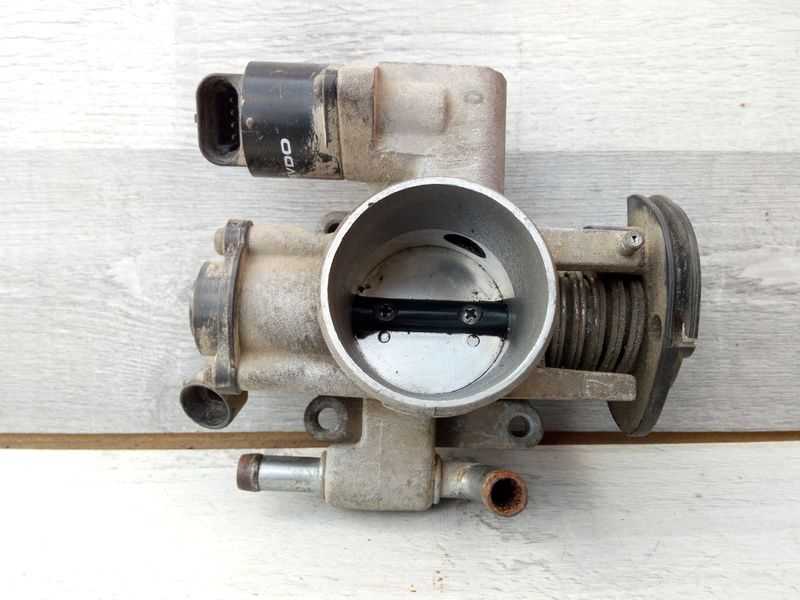

Механическая дроссельная заслонка

В настоящее время заслонка с механическим приводом может встретиться лишь в бюджетной комплектации автомобиля. В таком механизме заслонка соединяется с педалью акселератора посредством металлического тросика, закреплена на валу и помещена в корпус, на котором также размещены датчики:

положения дроссельной заслонки (ДПДЗ).

Все это выглядит как отдельный блок. К нему еще ведут различные патрубки, по одним подводится и отводится охлаждающая жидкость, а через другие вентилируется картер и улавливаются пары топлива.

Благодаря РХХ при закрытом положении заслонки поддерживается необходимое количество оборотов коленвала. Сам регулятор состоит из шагового электродвигателя и специального клапана. Вместе они производят регулировку количества воздуха, причем, независимо, в каком положении находится дроссельная заслонка. Обычно проблемы касательно того, как адаптировать дроссельную заслонку, в случае с механическим приводом не существует.

Причины неисправностей

Вполне закономерно автомобилистов интересуют причины, из-за которых может появляться соответствующая ошибка с кодом 2135. Тут многое зависит даже от самого автомобиля. На том же ВАЗ 2114, как и на иной продукции компании АвтоВАЗ, ошибка Р2135 и вовсе считается хронической.

Если говорить о причинах, то чаще всего появление такой ошибки связано со следующими явлениями:

  • нарушается качество контакта массы ЭБУ;
  • неисправности со стороны главного реле;
  • плохое качество электроконтактов датчика;
  • короткое замыкание;
  • выход из строя электромеханического узла дросселя.

Чтобы поставить точный диагноз своему транспортному средству, необходимо провести соответствующие диагностические мероприятия.

2 когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

  • после полного разряжения аккумуляторной батареи транспортного средства;
  • после замены либо снятия педали акселератора;
  • после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

  • свист при перегазовке;
  • неадекватное поведение мотора на холостом ходу;
  • нехватка мощности на холостом ходу либо провалы.

Ищем причину ошибки Р2119

Для поиска неисправности проще всего оперировать сканером или программным обеспечением на ноутбуке. Чем мы и займемся. Подключаем компьютер с ПО, которое тут же определяет модель двигателя и блока управления — Авео Т250, 1,2 л, ЭБУ Sirius D42.

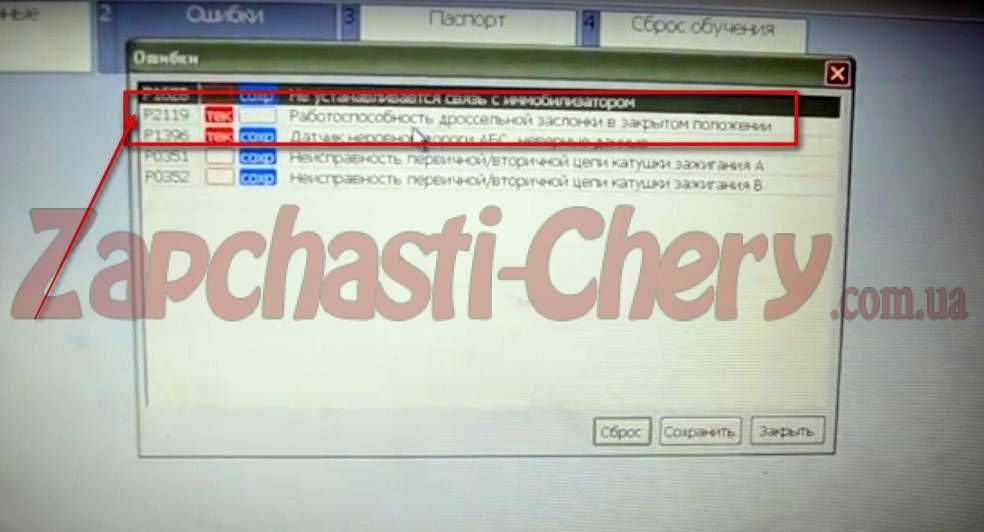

Запускаем двигатель и переключаемся на вкладку для чтения ошибок. ПО сразу выдает ошибку Р2119. Однако делать выводы еще рано.

Необходимо проверить качество проводки и контактов между разъемом дроссельной заслонкой и ЭБУ, только потом приступать к изучению самого дросселя.

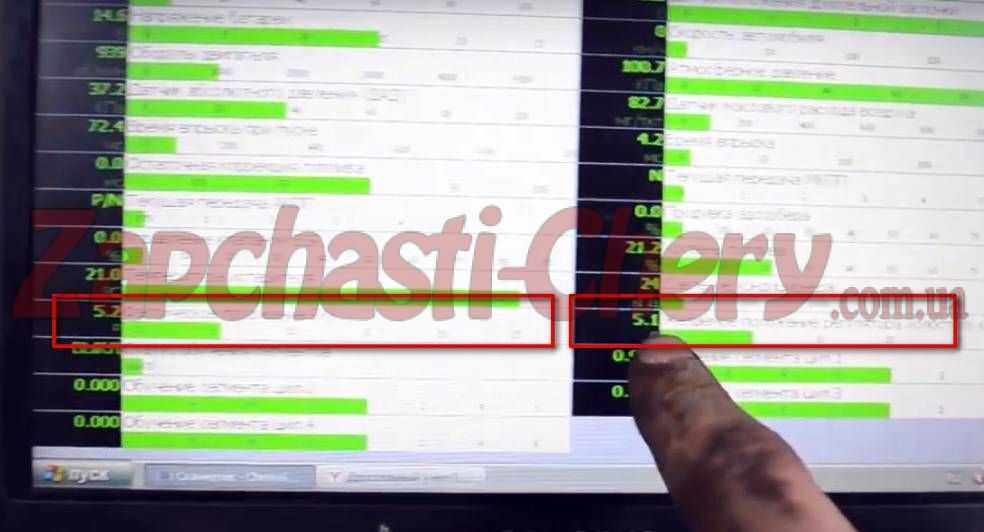

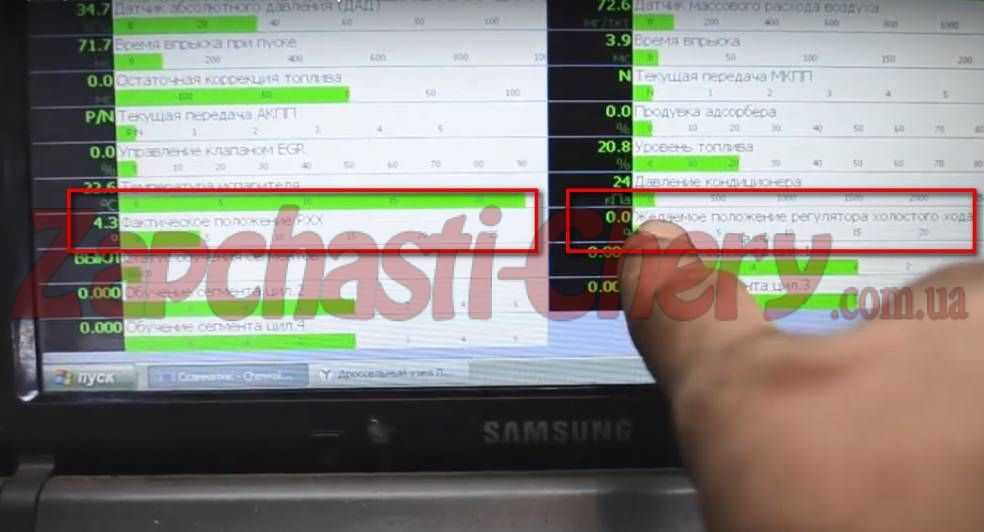

Диагностику дроссельной заслонки можно провести с помощью того же программного обеспечения, но для начала нужно разобраться в основных параметрах заслонки.

Система оценивает работу дроссельного узла по нескольким параметрам, а основные из них — желаемое положение заслонки и положение реальное. В первом случае система устанавливает положение заслонки для обеспечения подачи оптимального количества воздуха во впускной коллектор. Во втором ЭБУ оценивает реальное положение заслонки, если они не совпадают, блок выдает ошибку.

Положение заслонки система измеряет в шагах шагового электродвигателя, приводящего заслонку в движение. Мы гарантированно получим ошибку, если количество шагов в первом и во втором случае не совпадут.

Однако и здесь не стоит спешить с выводами. Такая ситуация может возникнуть в нескольких случаях:

Механические повреждения дросселя.

Сильный нагар на диффузоре и на заслонке.

Царапины, зазубрины на диффузоре или заслонке.

Электродвигатель регулятора холостого хода вышел из строя или не получает питания.

Механический износ механизма привода системы холостого хода.

Придется рассмотреть все возможные причины по мере нарастания сложности работы. Для начала снимем корпус воздушного фильтра.

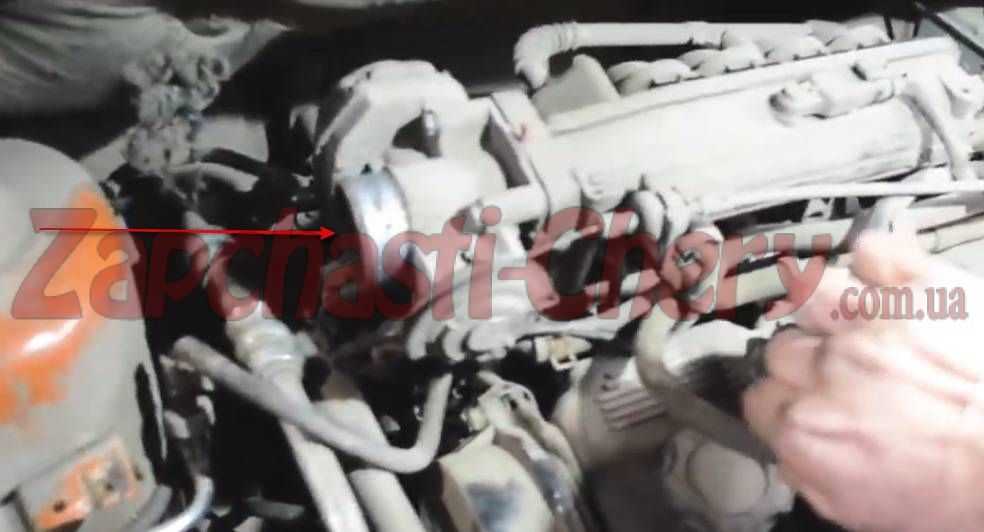

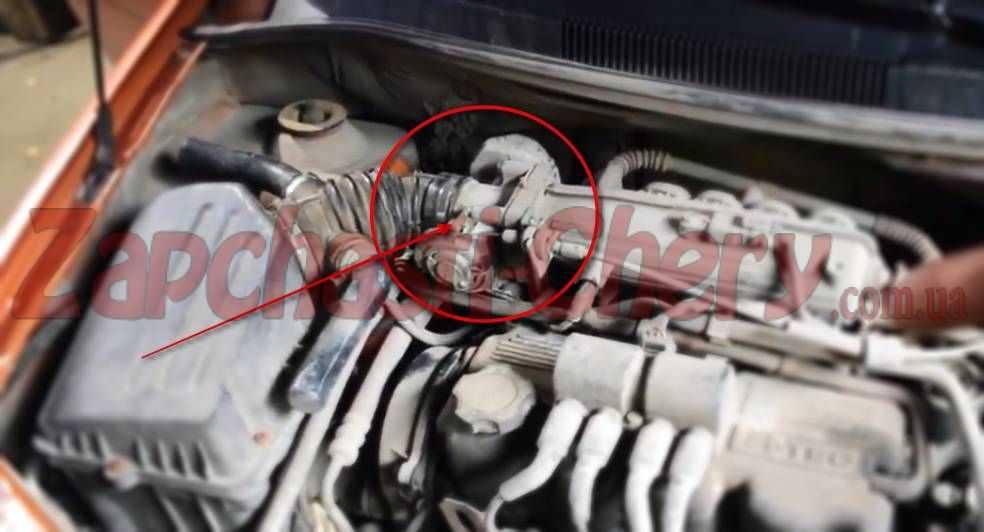

Оценим состояние дросселя визуально.

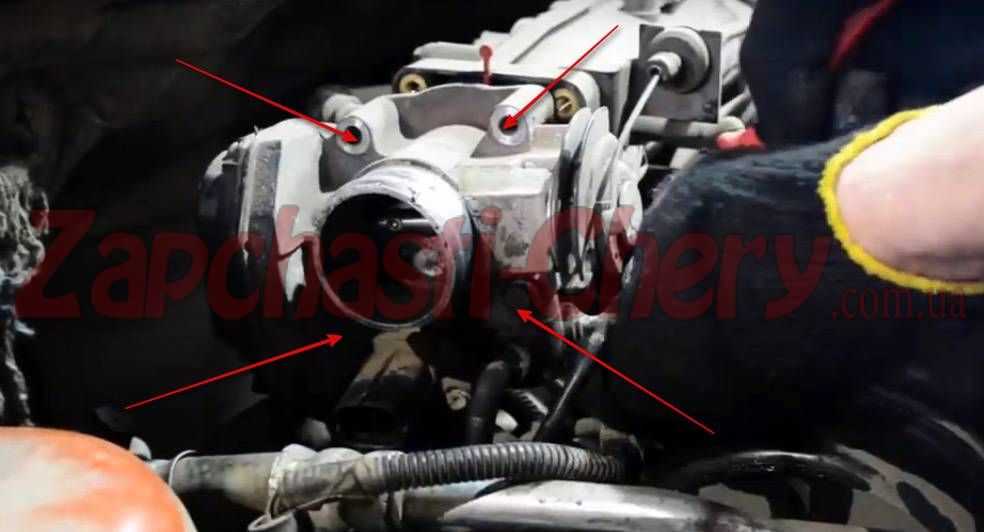

Если нагара много, чистим дроссельный узел. Придется его снять, открутив четыре болта и отключив разъем на корпусе, а также снять патрубок от дросселя к термостату.

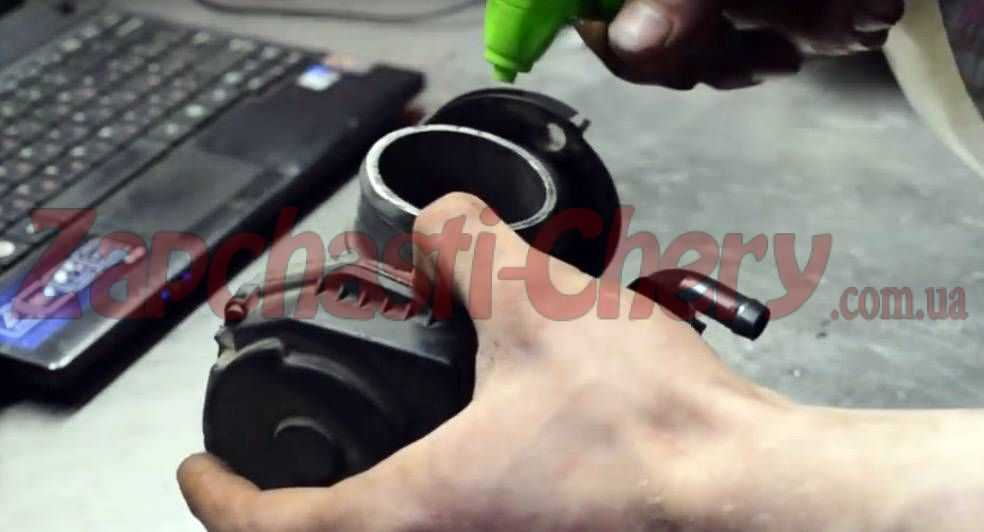

Снимаем дроссель в сборе и тщательно моем его специальным аэрозолем или сольвентом.

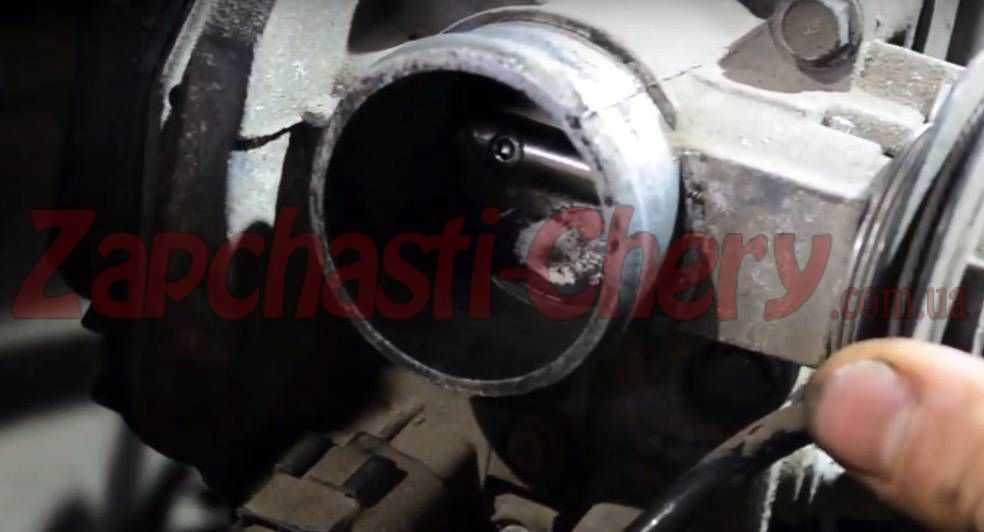

После промывки дросселя повторно осматриваем заслонку и диффузор на наличие царапин и других повреждений.

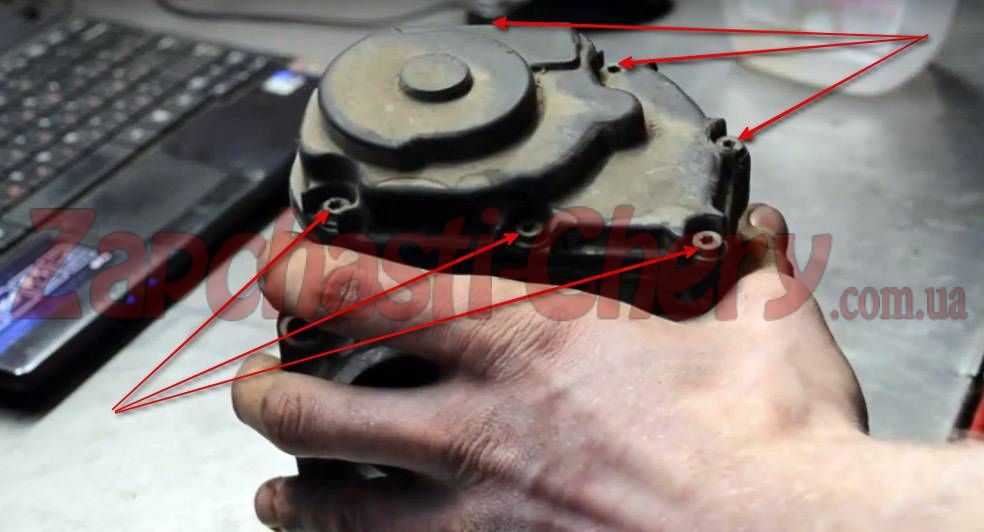

Если все в норме, будем снимать крышку механизма привода заслонки и холостого хода.

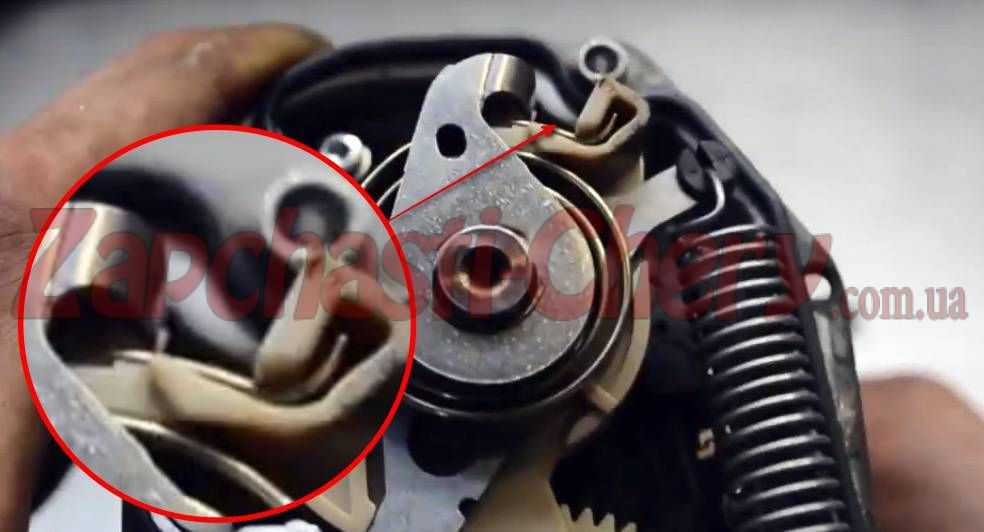

Привод дроссельной заслонки и система холостого хода работает следующим образом — система ХХ на Авео активируется, когда контакты на дросселе и контакты активации электродвигателя ХХ сомкнуты.

Для этого необходимо, чтобы электродвигатель приводил в действие заслонку.

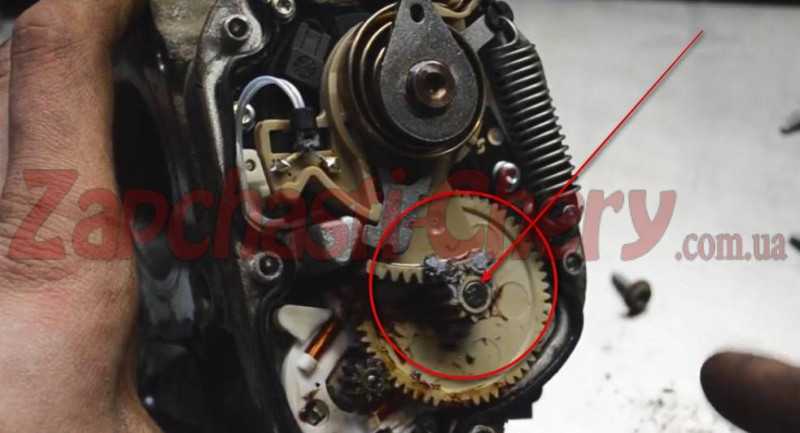

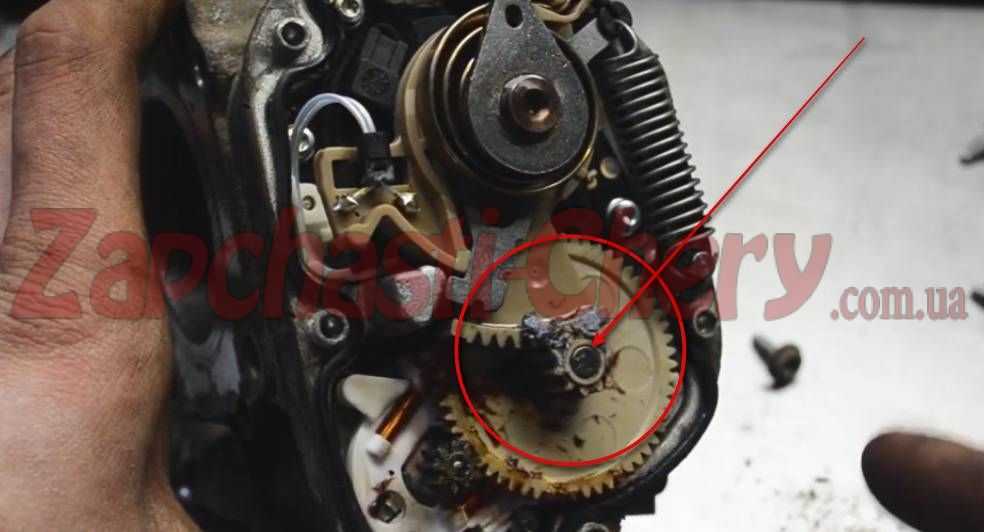

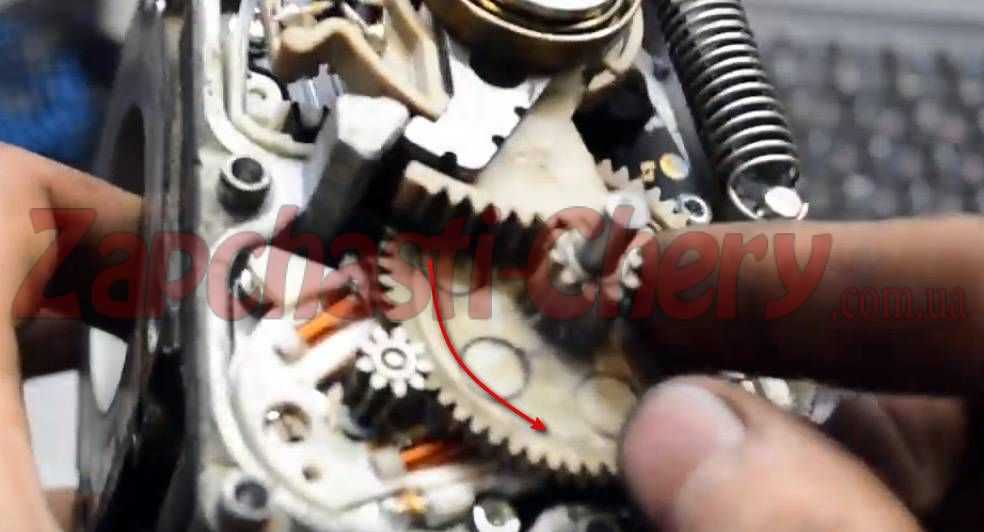

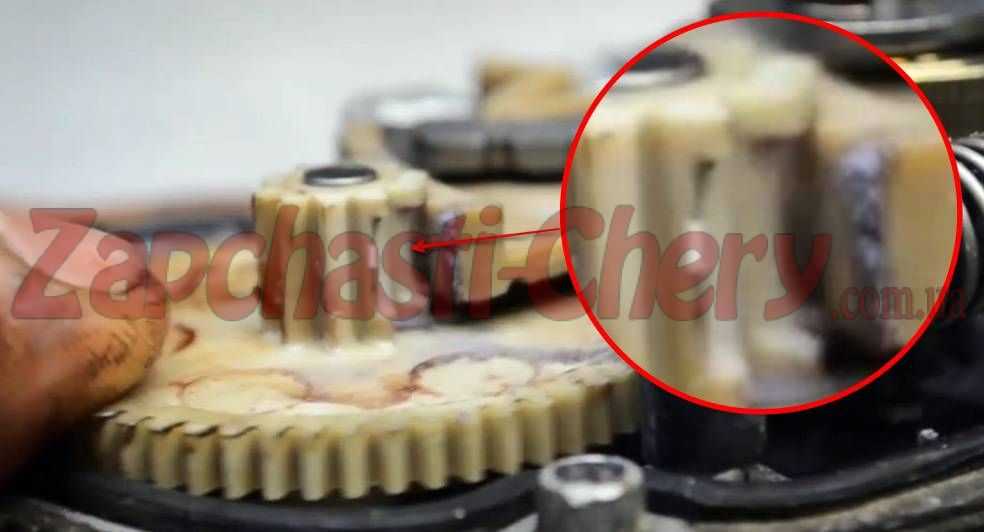

Как видим, в нашем случае из-за выработки на малой шестерне вращение от двигателя не передается на сегментарный зубчатый венец.

Все дело в износе зубьев на малой шестерне, она прокручивается вхолостую, не проворачивая сегментарный венец.

Покупать новый дроссельный узел из-за такой поломки нерационально, поэтому поступим следующим образом.

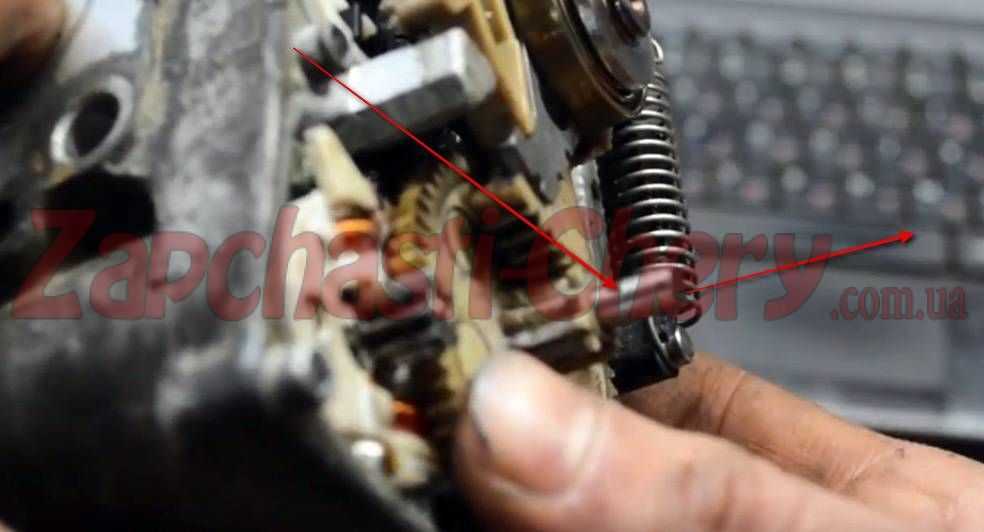

Выбиваем осевой штифт крепления большой шестерни.

Вынимаем большую шестерню привода.

Проворачиваем и устанавливаем ее так, чтобы целые зубья на малой шестерне входили в зацепление с венцом.

После этой корректировки проверяем в ручном режиме работу механизма, если все работает, дроссель можно собирать и устанавливать на место.

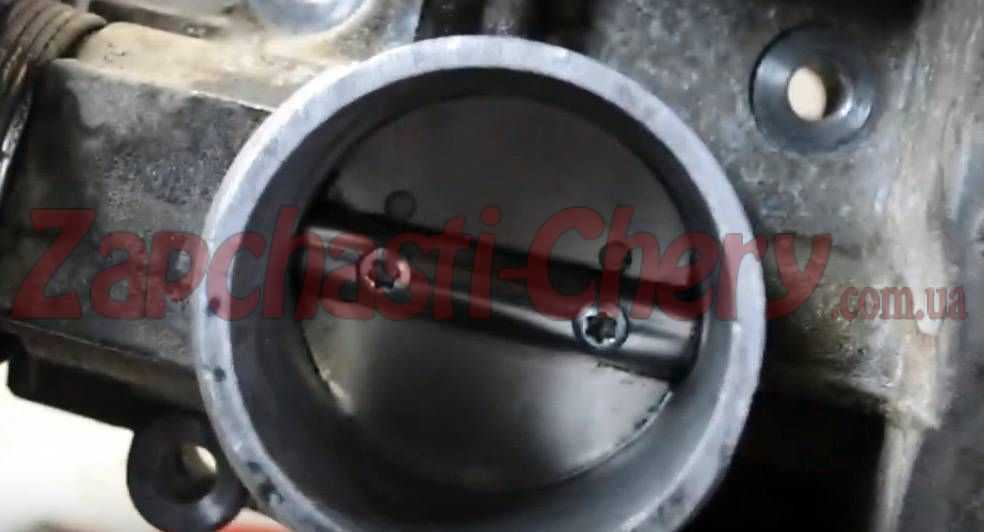

Теперь снова подключаемся к ЭБУ и проверяем данные ПО. Как видим, желаемое положение дроссельной заслонки практически не отличается от реального, а значит, можно сбрасывать ошибку и проверять работу холостого хода в реальных условиях.

Источник

Засорение дроссельной заслонки и периодичность чистки

Время от времени дроссельная заслонка неизбежно засоряется, что проявляется разными признаками. В связи с этим возникает резонный вопрос: с какой периодичностью ее нужно чистить? Однозначно ответить на него не вполне возможно, так как по этому поводу нет каких-либо рекомендаций. Некоторые владельцы автомобилей наведываются в автомастерские при подозрении неисправности двигателя.

Кто-то считает, что заслонка нуждается в прочистке после каждых 40000-50000 км пробега. Другие же придерживаются иного мнения и чистят заслонку чаще, через 30000-40000 км пробега.

Обычно черный нагар на заслонке свидетельствует о низком качестве топлива. В ходе эксплуатации автомобиля с таким бензином существует риск образования маслянистых отложений. После этого не должно возникнуть вопроса, нужно ли адаптировать дроссельную заслонку.

Как правило, если поршневая группа испытывает некоторые проблемы, то характерным признаком является закоксовывание заслонки копотью с маслянистыми примесями. Иногда это свидетельствует о засорении вентиляции картерных газов.

Признаки засорения заслонки

При засорении дроссельной заслонки двигатель начинает работать в нестабильном режиме. Характерными признаками проявления неисправности в этом случае являются:

  • повышенные обороты холостого хода;
  • запоздалая реакция двигателя на нажатие педали акселератора;
  • во время движения автомобиля наблюдаются рывки, а иногда транспортное средство самостоятельно, без участия водителя меняет скорость;
  • резкое отпускание педали газа приводит к остановке силовой установки.

В некоторых случаях на приборной панели загорается индикатор CHECK. Иногда смолистые отложения оседают на валике дроссельной заслонки, что приводит к ее заеданию. Тогда педаль газа нажимается с заметным усилием.

Прежде чем переходить к решению задачи, как адаптировать дроссельную заслонку на “Шкоде” или любом другом автомобиле, необходимо убедиться в точности постановки диагноза путем проведения визуального осмотра механизма. Для этого требуется снять все, что можно, дабы открыть доступ к модулю. Следует проявить внимательность, чтобы случайно не отсоединить патрубки системы охлаждения.
