Стук задней подвески хендай солярис

Составляющие элементы

Задняя подвеска обусловливает плавное движение автомобиля, попутно нивелируя неровности дорожного полотна. На самом деле конструкция передней подвески имеет более сложное строение чем задней. Начинающему автолюбителю полезно будет иметь понятие устройства и принципа действия данного механического элемента.

Задняя подвеска Солярис
состоит из:

• Балки, являющейся главным элементом;
• Крепежного элемента рычага;
• Амортизатора;
• Пружинного элемента;
• Рычага;
• Ступичного узла;
• Подкладки снизу и сверху пружины;
• Шайбы буфера.

Задняя подвеска Солярис
полузависимая пружинного типа. В ее конструкцию входит усиленная балка и амортизаторы. Рычаги оснащены краями, на которых располагаются колесные оси и опорные фиксаторы. В передней части рычаги оснащены вваренными втулками, где находятся сайлент-блоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

А точно ли стучит суппорт

На самом деле в машине есть много элементов, способных стучать. Это те же клапана двигателя и пресловутые гидрокомпенсаторы , про стук которых мы с вами уже недавно беседовали. Но также стучат и суппорта. Причем явление это достаточно распространенное.

Для некоторых машин подобные симптомы вполне обыденные и их появление является сугубо вопросом времени.

Первым делом следует определить, действительно ли стучат именно суппорта. К счастью, ехать в автосервис и тратить деньги на дорогую диагностику не обязательно. Можно обойтись своими силами. Нагляднее всего стуки проявляются, когда машина движется на небольшой скорости. Стоит намеренно проехать через легкие препятствия. Самый простой вариант — это проезд по лежачему полицейскому или выезд на грунт. А стоит вам нажать на тормоз, стук пропадет.

Одним из недостатков рассматриваемой неисправности является тот факт, что она не подпадает под действие гарантийных неисправностей. Грубо говоря, если авто на гарантии, ремонт суппортов придется делать за свой счет.

Подвеска

Большинство автолюбителей самостоятельно дорабатывают заднюю подвеску Соляриса.
Такое мероприятие предусматриваетиспользование высококачественных деталей. В некоторых случаях автовладельцы устанавливают усиленные пружины, что вполне обосновано исходя из неудовлетворительного качества дорожного покрытия в Российских регионах.

Усовершенствование задней подвески Соляриса
имеет смысл делать лишь в случаях необходимости. К подобным случаям можно отнести постоянную эксплуатацию автомобиля по плохому дорожному покрытию или в условиях бездорожья. Необоснованное усиление задней подвески Солярис
обычно приводитк ненужным финансовым затратам, трата денег в данном случае бессмысленно и не эффективно.

Модернизация подвески Соляриса в домашних условиях интересует многих автовладельцев. Как это сделать своими руками, какие инструменты для этого нужны и какие запчасти использовать подробно разберемся в данном материале.

Почти каждый владелец Хендай Солярис через некоторое время эксплуатации машины задается вопросом: как модернизировать подвеску? Сделать это нетрудно, но важно ответственно и грамотно подходить к решению задачи. Проблемы с ходовой частью Hyundai Solaris обычно возникают при езде по неровностям, которых в нашей стране очень много

Изменения в подвеске могут быть разными и зависят они обычно от возможностей и требований владельца к собственному автомобилю.

Подвеска Хендай Солярис

Отличным примером бюджетного автомобиля с классической комбинацией МакФерсона спереди и полузависимой системы сзади является . Напомним, что этот автомобиль продается на рынке Российской Федерации с 2010 года и за пять лет успел полюбиться рядовому автолюбителю благодаря своему отличному соотношению цены и качества.

Подвеска автомобиля Хендай Солярис, несмотря на свою простоту, обеспечивает одновременно хорошую управляемость, комфорт и надежность.

Этого удалось достичь благодаря применению качественных элементов системы. Как показывает практика, даже по не очень качественным дорогам СНГ Солярис способен «выхаживать» достаточно большое расстояние без существенного ремонта подвески.

Тем не менее, существуют и некоторые недостатки в данном автомобиле. Так, некоторые автовладельцы отмечают, что задняя подвеска Хендай Солярис обладает чрезмерной мягкостью. Проявляется это в том, что при полной загрузке багажника и салона транспортное средство сильно проседает.
Лечиться данная проблема достаточно просто.

Многие производители нестандартных запчастей предлагают приобрести комплект пружин и амортизаторов повышенной жесткости, что позволяет быстро решить возникшую проблему. Но, в этом случае придется пожертвовать некоторой долей комфорта.

Такое решение проблемы задней подвески позволяет также существенно улучшить его управляемость. Дело в том, что в погоне за комфортом пришлось пожертвовать управляемостью. В итоге, при достаточно активной езде корма автомобиля норовит уйти в занос, а на неровностях сильно раскачивается. Данный факт заставляет владельцев авто менять амортизаторы и пружины на более жесткие, что убирает раскачивания и чрезмерную мягкость.

Последствия игнорирования стука

Любые посторонние звуки, которые появляются во время движения, должны быть определены без замедления, так как их наличие может говорить о серьезной неисправности. В данном случае рассмотрим последствия появления стука именно в задней подвеске:

• При появлении проблем в направляющих и несвоевременном решении кроме материальных затрат возможно ухудшение управляемости, в некоторых случаях, эта неисправность приводит к ситуации, когда крепление подвески осуществляется только пружиной и амортизатором. Итог – износ всех элементов, создание аварийно-опасной ситуации.
• При повреждении пружины происходит раскачивание автомобиля на неровной дороге. Кроме этого, пружина не ограничивает движение амортизатора. Итогом износа пружины является ужасная устойчивость автомобиля на дороге, повреждение других элементов подвески.
• Выход из строя амортизаторов сопровождается постоянным стуком. В результате этого происходит сильный износ элементов крепления, а также самих амортизаторов. Управляемость в этом случае значительно ухудшается, возможен сильный крен во время поворота на большой скорости.

В большинстве случаев стук в задней подвеске определяется практически сразу, так как он происходит во время преодоления кочки или выбоины на дороге. Как правило, элементы подвески выходят из строя по истечении срока эксплуатации. Если вовремя проводить замену деталей, то можно избежать аварийных ситуация на дороге и серьезных материальных затрат.

Какие амортизаторы ставились на машину

На Солярисе было три варианта амортизаторов . Отличия только в характеристиках. По сторонам левый и правый не отличаются, как и не отличаются по типу кузова седан или хэтчбек.

Понять, какой амортизатор установлен на машине, можно по дате выпуска, каталогу запчастей или артукулу и цветовой маркировке, которые есть на корпусе самого амортизатора.

Артикулы оригинальных амортизаторов отличаются только последней цифрой. Это может быть 0, 1 или 2. Поставщик амортизаторов традиционно компания MANDO.

1. Последняя цифра 0 — самый мягкий вариант. Ставился до 15.08.2011г. Не имеет цветовой маркировки.
2. Цифра 1 и желтый маркер — жестче на 10% чем 0 . Ставился до 8.02.2012г.
3. Зеленая маркировка 2 — самый жесткий вариант. Ставился с 8.02.2012 и до конца выпуска.

553004L000 — не понятно, как вообще они могли оказаться на машине. Управляемость с ними неадекватная. Пока амортизаторы свежие, и если машина не загружена, она еще как-то держится за дорогу. Именно с неадекватностью этих амортизаторов связана их скорая замена.

553004L001 — эти амортизаторы сделали немного жестче, но, опять же, недостаточно. Они сдвинули неадекватность в зону более высоких скоростей. Очень странная доработка, которая мало что поменяла в характере машины. Эти, как и предыдущие, на конвейере продержались недолго.

553004L002 — только с третей попытки получился рабочий вариант. Именно эти амортизаторы и ставились большую часть времени на автомобиль. Машина с ними получилась немного жестковатой.

Вся эта история с заменой амортизаторов выглядит странно. Вроде не вчера их изобрели. Давно и успешно они применяются повсеместно на автомобилях. Но Хендай зачем-то изобретал велосипед, причем, несколько раз. Все это привело к множественным дтп именно из-за неадекватных задних амортизаторов. Таких машин, попавших на авторазборку во времена амортизаторов 553004L000 553004L001, было много.

Превосходная замена сайлентблоков Солярис: цена при ремонте задней балки Хендай Solaris

Стук в задней оси автомобиля фиксируется не так часто, как в передней. Объясняется это тем, что передняя часть чаще и чаще «ловит» ямы, чем задняя, ​​имеющая возможность подкручивать. И как следствие износ заднего моста в 2 раза меньше. Одним словом, услышали стук сзади – пришла пора замены сайлентблоков, другие варианты использовать нельзя, кроме поломанной оси из-за ДТП. Такие случаи единичны, но они есть.

Конструкция может быть как сложной, так и простой одновременно. На его основе крепится задний аморт, пружина, ступица, тормозной диск, цилиндр. Сложность заключается в процессе ремонта, так как требует наличия специального оборудования для запрессовки сайлентблоков. В бытовых условиях полностью отремонтировать невозможно, хотя некоторые владельцы практикуют на свой страх и риск.

Срок службы амортизаторов различных типов

Автомобильные стойки, а зависимости от внутреннего устройства и принципа действия, делятся на три типа.

1. Масляные – функционируют за счет перетекания рабочей жидкости из полости над поршнем в полость под ним. Самый простой и дешевый тип. Служит в среднем 60 тысяч км пробега.
2. Газовые – имеют в одном цилиндре две секции, разделенные свободно перемещающимся поршнем: газовую и масляную. Газовая демпингует динамические нагрузки и выталкивает шток из цилиндра. Масляная служит для гашения колебаний авто. Несмотря на увеличенное количество подвижных частей и добавление в конструкцию газообразной рабочей фазы, этот тип амортизационных стоек считается более выносливым: средний срок службы около 80 тысяч км.
3. Газо – масляные. Состоят из двух вложенных один в другой цилиндров.Наружный предназначен для хранения газа, внутренний – для движения в нем поршня в масляной среде. Такая конструкция более сложная и дорогая в производстве, однако в плане комфорта газо – масляные амортизаторы выигрывают у обычных газовых. Такие стойки ходят также около 80 тысяч км.

Детали амортизатора

Пыльник амортизатора . Отдельно его в каталоге нет. Он идет только в сборе с амортизатором. Несмотря на то, что пыльник пластиковый, ситуация, когда он порвался раньше чем амортизатор и потерял свои свойства, встречается, хотя чаще все-таки происходит наоборот.

Верхняя втулка или сайлентблок амортизатора . В оригинале также только в сборе. Отдельно ее делает только компания Точка опоры. Материал полиуретан.

Нижняя втулка или сайлентблок амортизатора . Все так же, как и с верхней.

Верхний болт амортизатора . Может закиснуть намертво внутри металлической втулки амортизатора. В этом случае его придется срезать и менять на новый.

Нижний болт амортизатора . То же самое может произойти и с нижним болтом.

Пружина

В задней подвеске Соляриса
опирание пружины осуществляется специальными прокладками из высококачественной резины. В задней подвеске Солярис
нижний виток меньшего диаметра в отличие от верхнего.

Пружины различаются по классификации, которую определяют показатели жесткости. Для определения класса конструкторы окрашивают элементы в разные цвета. На каждой стороне используются пружины, относящиеся к одному классу и модели. При замене пружин нельзя ставить элементы, отличающиеся от класса ранее установленных деталей. Функцию ограничителя при сжатии выполняют буферы, устанавливаемые по центру верхнего опорного элемента.

Амортизаторы оснащены специальными проушинами в внизу и сверху. В них расположены металлические или резиновые шарниры. Во внутренней части шарнира находиться втулка, с проходящим болтом, как крепежный элемент между кузовом и амортизатором. В передней подвеске Хендая Солярис имеются подшипники, размещенные в ступичном узле. Данный узел не требует регулярной смазки, а при поломке подвергается замене.

Колеса задней оси имеют неизменное положение и не предусматривают регулировки. Они могут проверяться с помощью специального оборудования, для выявления расхождений с нормой. Если после проверки выявились расхождения с первоначальными значениями, то необходимо провести диагностирование данных деталей.

Тюнинг своими руками хендай солярис : подборка фото

Тюнинг своими руками хендай солярис бесплатно его с амортизатора. Ваши действия:

• через винт в штоке величина в поршне вращения ;
• для газовых устройств отрегулировать часовые механизмы в специальных кнопках, найти на крышке хороший амортизатор: такая работа программы его монтажа

Если вы хотите получить полностью регулируемый амортизатор, то купите его в магазине. Он уже оснащен пружинами повышенной жесткости, опорами для них, высоту которых можно установить самостоятельно. Демонтаж не требуется: время программы работ – 10 минут пи снятых колес. Посмотрите на фото заднего амортизатора и получите дополнительную информацию, представленную на фото:

Возможные неисправности задней подвески и способы устранения

Причина неисправности Способ устранения

Шум и стук подвески при движении автомобиля:

Неисправен амортизатор — Замените амортизатор в паре

Ослабление крепления амортизатора или износ втулки проушины амортизатора — Затяните болт с гайкой нижнего крепления амортизатора или замените втулки

Износ сайлентблоков продольных рычагов подвески — Замените сайлентблоки

Осадка или поломка пружины — Замените пружины

Выход из строя подшипника ступицы колеса — Замените ступицу

Увод автомобиля от прямолинейного движения:

Осадка или поломка одной из пружин — Замените пружины в паре

Деформация продольных рычагов — Замените балку задней подвески

Износ сайлентблоков продольных рычагов — Замените сайлентблоки

Проверка состояния деталей задней подвески

Проверки деталей задней подвески нужно проводить снизу автомобиля, желательно на подъемнике.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации деталей задка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров (сайлентблоков), пружин подвески и амортизаторов.

Резинометаллические шарниры и резиновые детали подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• – признаки старения резины;
• – механические повреждения.

На резинометаллических шарнирах не допускаются:

• – признаки старения, трещины;
• – одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте, нет ли механических повреждений (деформаций, трещин и пр.) элементов подвески.

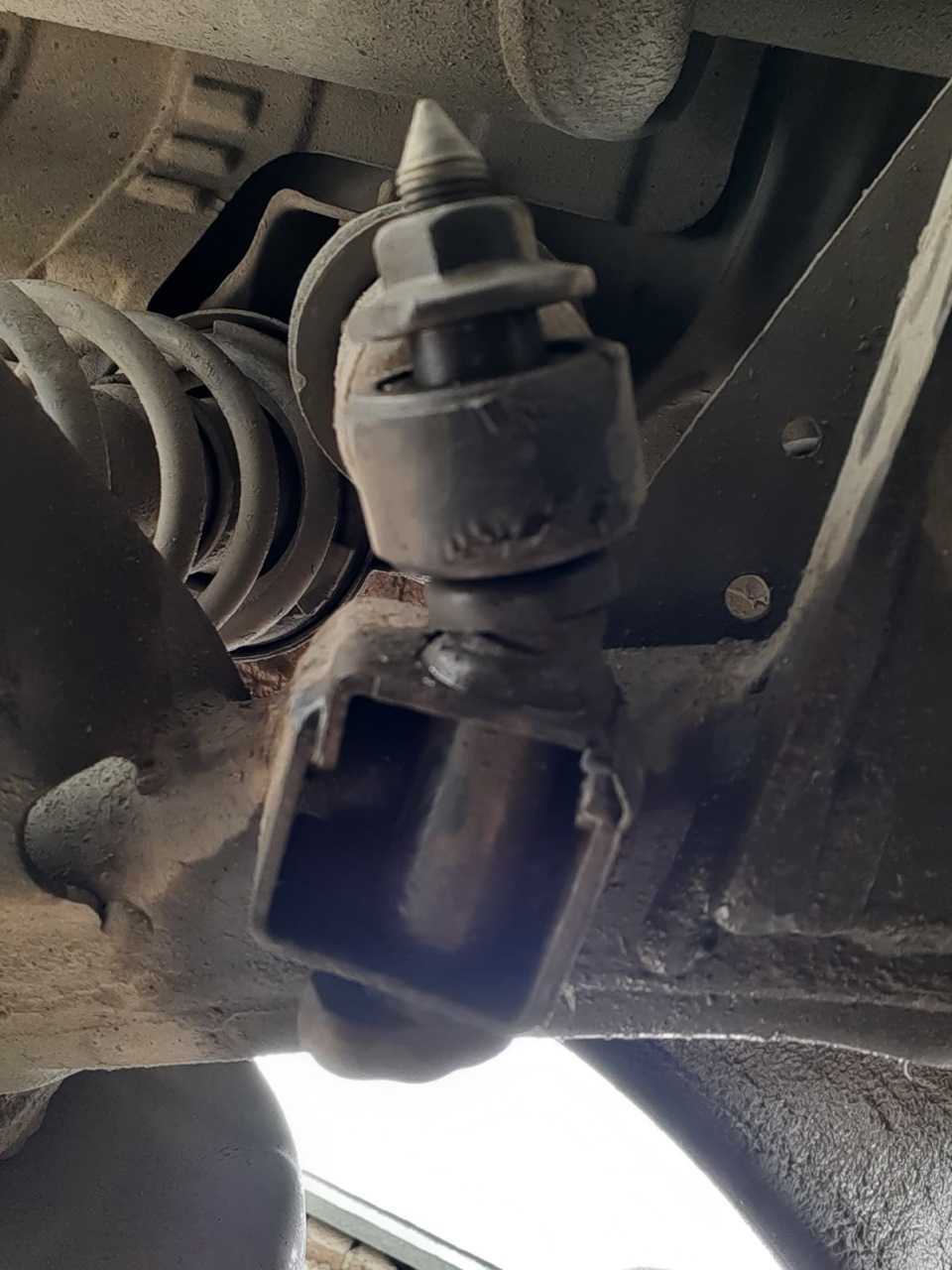

Осматриваем резиновые втулки резьбовых соединений нижних креплений амортизаторов

Осматриваем резиновые втулки резьбовых соединений верхних креплений амортизаторов

Проверяем состояние защитных чехлов амортизаторов

Опускаем чехол и проверяем шток амортизатора. Потеки жидкости по штоку не допускаются

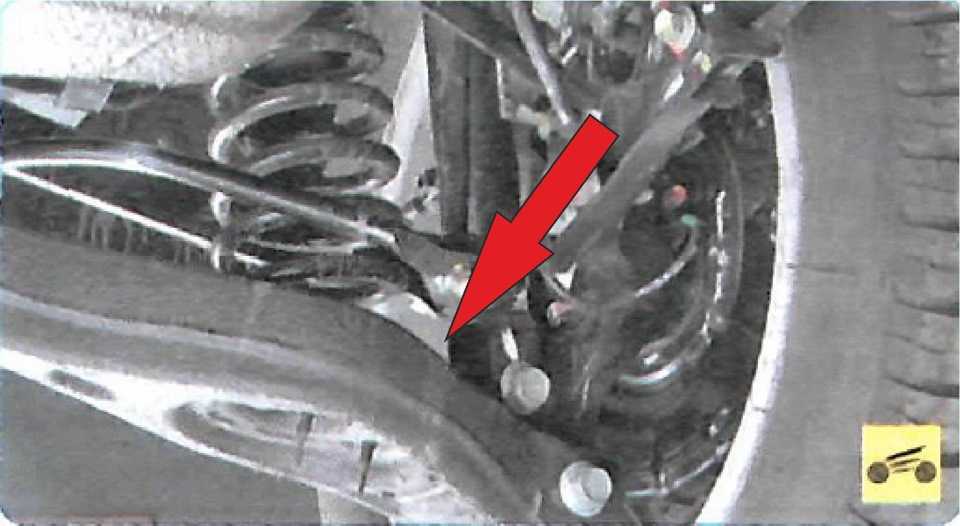

Осматриваем резинометаллические шарниры балки задней подвески

Проверяем подшипники ступиц задних колес

Проверяем пружины и буфера хода сжатия задней подвески

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске

Применение нестандартных деталей или обрыв элементов подвески глушителя могут вызвать сильный стук, особенно при перегазовках.

При проверке остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя.

Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону – стуков быть не должно.

Что делать, если гремят колодки в суппорте сразу после замены?

В таком случае виновником проблемы является слишком тонкий диск. Обычно его ресурс составляет от 120 до 200 тысяч километров. При значительной выработке, вернуть прежний зазор не поможет ни смазка, ни дополнительные пластины. Выход из ситуации только один – замена тормозного диска на новый.

Некоторые производят проточку данного элемента. Но стоит помнить, что такая операция делается лишь при условии достаточной толщины детали. В нашем случае эта операция может еще и навредить.

Если гремят суппорта, что делать? В случае установки нового диска и колодок, проблема должна решиться. Но если она осталась, можно попробовать заменить прижимную скобу.

Описание задней подвески Хендай Солярис

Конструкция и особенности

Задняя подвеска Хендай Солярис выполнена в виде полузависимой конструкции. Она состоит из двух независимых пружинных амортизаторов и балки со стабилизатором поперечной устойчивости.

Одна из особенностей конструкции — макферсон, являющийся элементом опоры балки. Он обеспечивает более мягкое и маневренное управление автомобилем на дороге.

Принцип работы

Задняя подвеска Хендай Солярис работает по принципу пружинно-гидравлической системы. Под действием нагрузки на колеса, пружины сжимаются, а далее гидравлические амортизаторы гасят колебания и вибрации. Балка со стабилизатором устойчивости не позволяет автомобилю крениться при движении по поворотам.

Регулировка и ремонт

При возникновении проблем с задней подвеской Хендай Солярис рекомендуется обращаться к специалистам. Перед ремонтом следует провести диагностику и выявить неисправности. Если необходима замена деталей, то оригинальные запчасти Хендай гарантируют качество и безопасность на дороге.

Регулировка подвески может потребоваться при появлении звуков, скрипов и вибраций. В этом случае следует обратиться в СТО, где специалисты произведут балансировку колес, замену амортизаторов либо другие необходимые мероприятия.

Разновидности систем подвески автомобиля

На сегодняшний день существует две разновидности подвески автомобилей – зависимая и независимая. Они различаются между собой по конструкции, комфортности и стоимости обслуживания. Стоит отметить, что зависимая подвеска может применяться как на легковых авто, так и на грузовых, а независимая система применяется только на легковых авто. Объяснение этому одно – независимая подвеска не выдерживает больших нагрузок и дорогая в обслуживании, что неприемлемо для коммерческого транспорта.

Достаточно часто на легковых автомобилях применяются оба вида подвески одновременно. На переднюю ось устанавливается независимая подвеска, а на заднюю зависимая или полузависимая. Сделано это с целью удешевления конструкции и снижения затрат на обслуживание.

В свою очередь независимая система подвески подразделяется на несколько разновидностей в зависимости от конструкции:

• McPherson;
• система с качающимися полуосями;
• с двойными рычагами;
• система с косыми рычагами;
• с продольными и поперечными рычагами;
• торсионная система;
• система с продольными рычагами;
• пневматическая подвеска;
• система адаптивной подвески.

Как можно увидеть, разновидностей достаточно много. Но, как показывает практика, примерно 50% автомобилей, которые ездят по дорогам Российской Федерации, имеют примерно одинаковую комбинацию МакФерсона на передней оси и зависимой или полузависимой системы задней оси. Объясняется это достаточно просто. Дело в том, что такая комбинация обладает достаточно большой степенью надежности и выносливости. При этом она простая и не дорогая в обслуживание.

Приведенная выше комбинация характерна для . Если говорить о пневмоподвеске или о многорычажной, то их чаще всего можно увидеть на более дорогих, престижных автомашинах. Конечно, они обеспечивают больший комфорт и лучшую управляемость, но их стоимость достаточно высокая.

Тормоза как источник стуков

Иногда звуки, исходящие из подвески, на самом деле исходят от тормозов. Бывает так, что автолюбитель все проверил, заменил все, что можно заменить. Схема передней подвески уже выучена наизусть, а стук как был, так и остался.

Чтобы поставить диагноз, необходимо двигаться. Если стук при торможении пропал, а когда педаль отпущена, снова возобновился, то всему виной тормозные колодки. Эти же проблемы могут возникать после установки новых колодок.

Если машина стучит, не стоит спешить делать ремонт ходовой. Возможно, посторонний звук вызван совсем другой причиной. В этом случае помочь может только полная диагностика. Может быть, достаточно заменить сайлентблоки передней подвески, и звук исчезнет навсегда.

Верхняя опора стойки

Это также может вызвать стук в передней подвеске на мелких кочках. На автомобильных форумах тема, посвященная этому стуку, очень популярна. Причины у всех различные. В ходе попыток борьбы с этим надоедливым звуком автовладельцы перебирают всю подвеску, но зачастую стук остается.

Одна из возможных причин – верхняя опора стойки. Она состоит из резиновой детали в качестве демпфера и подшипника. Если этот резиновый элемент потерял свою упругость, тогда это и есть причина этого постороннего стука, с которым борются все водители. Для того чтобы точно узнать, так ли это, замеряют зазор между ограничителем и опорой.

На автомобильных форумах, в темах, посвященных этому стуку, обсуждаются самые разные причины стука в передней подвеске. Шаровые опоры – одна из популярных причин. Можно сказать даже больше – это классика среди всех возможных источников посторонних стуков.

Но здесь есть одна особенность. На переднеприводных авто стуки от шаровых опор – это большая редкость. Он больше характерен для классических моделей ВАЗа.

Так, изношенный шарнир может вызывать резкие биения при пересечении небольших неровностей дороги. Диагностировать эту неисправность достаточно легко – дергают переднее колесо в направлении поперек. Естественно, для этого желательно приподнять машину. Начинающие могут спутать люфт в шаровой опоре с движениями подшипника ступицы. В этом случае помощник должен перед дерганием колеса зажать тормоз, это исключит люфт ступицы.

Иногда посторонний стук может быть вызван настоящим пустяком – проверяйте резиновые пыльники. Шарниры не могут жить долго, если защитный чехол порван.

Рычаги подвески, сайлентблоки, крепления, балка

Одна из наиболее распространённых причин стука, издаваемого задней подвеской — балка. Чтобы выполнить диагностику, нужно поставить автомобиль на яму, кого-то попросить его раскачивать, в это время самому стоять в яме и трогать рукой разные места балки. Преимущественно стучат сайлентблоки задней балки. Иногда стучат рычаги подвески. Чтобы определить точно, нужно выполнить следующий порядок действий:

• установка машины на яму и установка её на скорость;
• проверка при помощи монтировки работоспособности сайлентблоков и втулок: если они легко ходят в своих местах и сильно люфтят, необходима их замена;
• проверка целостности и исправности рычагов подвески: в случае их деформации могут возникать стук и неровный ход автомобиля, тогда как трещины в них указывают на необходимость замены;
• прощупывание креплений рычагов с помощью ключей, подтягивание всех заметных соединений для исключения этого пункта из числа вероятных причин;
• раскачивание автомобиля, чтобы убедиться в отсутствии стука рычагов о кузовные детали и другие элементы.

Раскачивание авто позволяет легко и оперативно определить состояние автомобиля. Иногда на дороге присутствует стук, который отсутствует на СТО. В этом случае необходимо применять другой способ диагностики.
