Как подключить камеру заднего вида к магнитоле

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Установка тюнера

Перед тем как установить автотелевизор, вмонтируйте тюнер. Его установка позволит вам и вашим пассажирам смотреть местное вещание. Вы можете скрыть его в любом месте вашего автомобиля и управлять им с инфракрасного пульта дистанционного управления.

Инструкции

1. Выясните, какие ТВ-тюнеры совместимы с вашей видеосистемой.
2. Откройте капот вашего автомобиля и используйте гаечный ключ, чтобы отключить кабель аккумулятора от батареи. Проверьте руководство по ремонту автомобиля, для того чтобы подобрать правильный инструмент.
3. Решите, где вы хотите установить ТВ-тюнер. Выберите место, где он не будет мешать — это может быть багажник или место под пассажирским сиденьем. Используйте монтажные кронштейны и винты, которые продаются вместе с устройством. Возможно, вам придётся сверлить дополнительные отверстия для кронштейнов.
4. Проложите маршрут проводов питания ТВ-тюнера к блоку предохранителей (тюнер питается от 12-вольтового источника, который есть в вашем автомобиле). Подключите провод питания к вспомогательной кнопке в блоке предохранителей.
5. Прикрепите инфракрасный значок. Выберите место, где он будет доступен с пульта дистанционного управления. Следуйте инструкциям производителя по установке.
6. Проложите кабель от видеовыхода тюнера в соответствии с видеовходом мониторов. Надёжно подключите кабель для лучшего сигнала.
7. Установите антенну (если ваш тюнер пришёл вместе с приёмником) на лобовое стекло и проложите кабель от антенны к тюнеру. Подключите провод в антенный вход тюнера.
8. Установите аккумулятор кабеля и подключите аккумулятор. Включите видеосистему и используйте пульт дистанционного управления, чтобы включить ТВ-тюнер. Если вы установили устройство правильно, вы будете смотреть местные телеканалы в хорошем качестве.

На видео — установка и проверка тюнера:

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры. Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода. Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость. Однако не всем подходит подобный метод. Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор. Способ передачи сигнала. Подключение камер заднего вида к планшету

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

Шаг 4: Тестирование и настройка монитора

После того, как вы успешно подключили TFT LCD монитор к вашему автомобилю, необходимо провести тестирование и настройку монитора для достижения оптимального качества изображения.

В первую очередь, убедитесь, что все соединения надежно закреплены и монитор правильно подключен к источнику видеосигнала. Затем включите автомобиль и нажмите кнопку питания на мониторе. Если монитор работает нормально, вы должны увидеть изображение на его экране.

Далее, используйте кнопки на мониторе или пульте, чтобы настроить основные параметры изображения. Возможно, вам потребуется настроить яркость, контрастность, насыщенность цвета и другие параметры, чтобы достичь наилучшего визуального эффекта. Рекомендуется обратиться к инструкции по эксплуатации монитора для получения дополнительной информации по настройке.

При тестировании монитора также задайте разные условия освещения и углы обзора, чтобы убедиться, что изображение остается четким и ясным в любых условиях. Если вы замечаете искажения или нечеткость, попробуйте изменить угол наклона монитора или настроек изображения.

Наконец, убедитесь, что звук настроен правильно. Проверьте громкость звука и уровень басов, а также убедитесь, что звук достаточно громкий и четкий для просмотра видео или прослушивания аудио в автомобиле.

По завершении тестирования и настройки монитора, вы можете получить максимальное удовольствие от его использования в автомобиле. Не забывайте, что безопасность на дороге всегда должна быть приоритетом, поэтому не отвлекайтесь от вождения, когда используете TFT LCD монитор в авто.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Аудио компоненты автомобильной мультимедийной системы

Звуковая часть мультимедийной системы обычно состоит из уже установленной в машине аудио системы, но есть несколько нюансов. Вот некоторые аудио компоненты, которые типичны для автозвука:

• Головное устройство. Это сердце аудиосистемы, контролирующее всё. Возможно, вы слышали термин «автомагнитола» гораздо чаще, но тот компонент, установленный в приборную панель вашего авто, с которого вы управляете звуком — это, в действительности, головное устройство.
• Динамики. Хорошие колонки — это очень важная часть, но учтите, что в мультимедийной системе и в обычной аудиосистеме громкоговорители почти не отличаются.
• Усилитель. Каждой автомобильной мультимедийной системе, как и обычной аудиосистеме нужен усилитель звука. Большая часть головных устройств имеет встроенный усилитель, но устройствам «high end» класса необходим один или несколько внешних усилителей.
• Звуковой процессор. Этот компонент можно найти в аудиосистемах самого высокого класса, и он действительно необходим, если вы желаете получить качественный звук.
• Кроссовер. Это ещё один отличительный компонент аудиосистем премиум-класса, который может быть полезен для улучшения качества звука.
• Наушники. Большая часть автомобильных аудиосистем рассчитана на звук из колонок, но в мультимедийной системе есть возможность подключения наушников. Действительно полезный функционал, особенно если у вас есть дети.

Наушники сейчас можно подключать и к обычной автомагнитоле, но всё же они больше относятся к автомобильной мультимедийной системе. Для подключения наушников со шнуром требуется наличие jack разъема в головном устройстве, видео плейере и в прочих девайсах; беспроводные наушники подключаются через ИК или RF порт.

Большая часть из этих аудио компонентов очень схожа с подобными компонентами традиционной аудиосистемы, за некоторыми исключениями, как, например, наличие головного устройства. Если обычная аудиосистема и подойдёт для комплектования мультимедийной системы, то для видеосистемы необходимо специальное головное устройство.

Автомобильный 7-дюймовый TFT LCD цветной монитор с двумя видеовходами

Предлагаю вашему вниманию обзор универсального (автомобильного) 7-дюймового TFT LCD цветного монитора с двумя видеовходами и универсальным крепежом…

7 Inch TFT Color LCD Dual-Input Car Monitor with Remote Controller

Description: Color: Black Resolution: 480 x 234(RGB) System: PAL / NTSC Voltage: 12V Power:≦7 W Operating Temperature:-20°C

+ 50°C Scan Frequency:2 170 degree adjustable angle. Touching key operating. Language: Chinese / English Video: Two-way Video Input 7″ TFT Color LCD 16:9 Screen Car reversing backsight surveillance. Remote control,strong shock resistance,adjustable stand,adjustable image brightness,color and contrast. Backlight function,automatic image switching to left or right monitoring.

Package Included: 1 x 7″ LCD Car Monitor 1 x Remote Controller 1 x Connecting Cable 1 x English User Manual

Технические характеристики: Диагональ — 7″ 16:9 Разрешение экрана — 480 x 234(RGB) Напряжение питания — 12В Два видео входа Поддержка PAL/NTSC с автоматичеким переключением.

Размеры: Экрана (Ш/В/Г) — 170/110/20 мм Корзины (Ш/В/Г) — 190/133/25 мм Сам монитор весит 250гр

Комплект поставки в красочной картонной коробке весом 670гр что приехал ко мне: Монитор с несъемными проводами подключения Подставка под монитор Корзинка для крепления корпуса монитора Импульсный блок питания на 12В Инструкция

Доступные режимы поворота изображения, кнопкой на панели или через меню монитора

Итог.

Плюсы Качество изображения вполне приличное для своей цены и предназначения, битых пикселей не обнаружил Универсальный крепёж монитора в комплекте

Минусы. Небольшие углы обзора по вертикали

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.
Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.
Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.
Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.
Однако не всем подходит подобный метод.
Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Способ передачи сигнала.
Подключение камер заднего вида к планшету

Настройте параметры монитора и магнитолы

Настройка параметров монитора

Перед использованием монитора необходимо настроить его параметры. Для этого воспользуйтесь инструкцией к монитору и отрегулируйте яркость, контрастность, насыщенность и другие настройки в соответствии с вашими предпочтениями

Обращаем внимание, что некоторые модели мониторов могут иметь дополнительные настройки, которые также можно настроить

Настройка параметров магнитолы

Для подключения монитора к магнитоле необходимо также настроить параметры последней. Для этого зайдите в настройки магнитолы и отрегулируйте параметры звука, показа видео и другие необходимые настройки. Если ваша магнитола имеет встроенный экран, то настройки для его работы будут находиться в настройках монитора.

Пример настройки параметров монитора и магнитолы

• Настройка яркости и контрастности. Для этого можно использовать регуляторы, которые могут располагаться на боковой или задней панели монитора или на пульте управления магнитолой.
• Настройка насыщенности. Эта настройка может повлиять на цветовую гамму. Для достижения наилучшего результата можно попробовать различные настройки и выбрать наиболее подходящую.
• Настройка звука. Как правило, для этого нужно зайти в настройки магнитолы и отрегулировать параметры звука. Обычно в настройках есть возможность выбрать тип аудиосистемы и настроить баланс звука.

Необходимо отметить, что настройки монитора и магнитолы могут отличаться в зависимости от производителя и модели. Поэтому настройки могут отличаться и требовать индивидуального подхода.

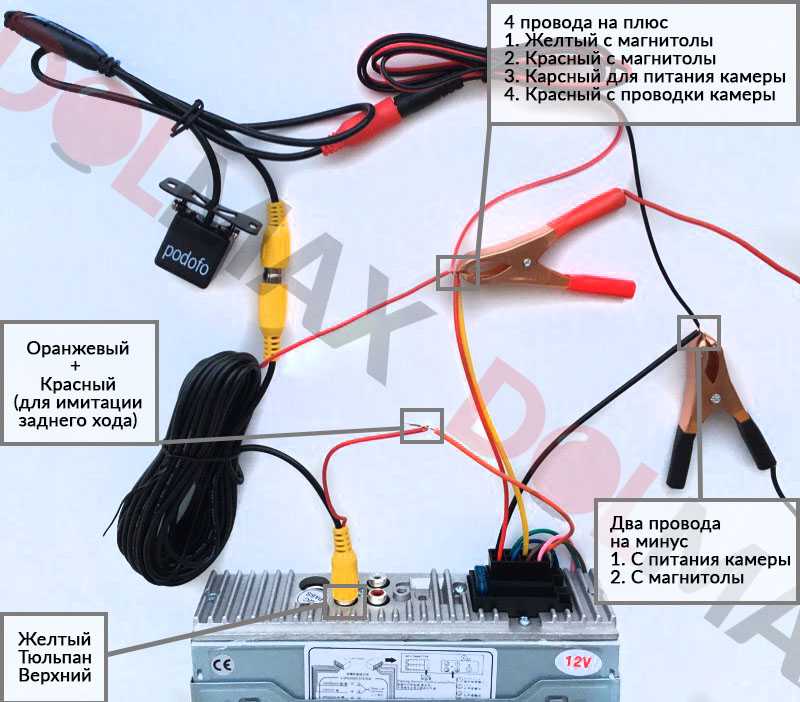

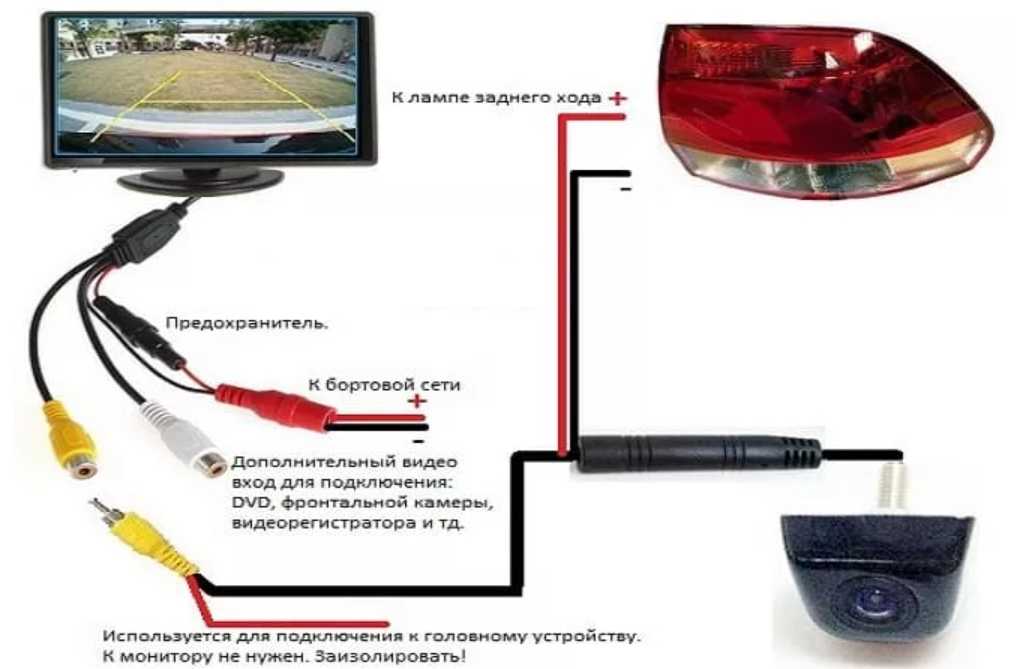

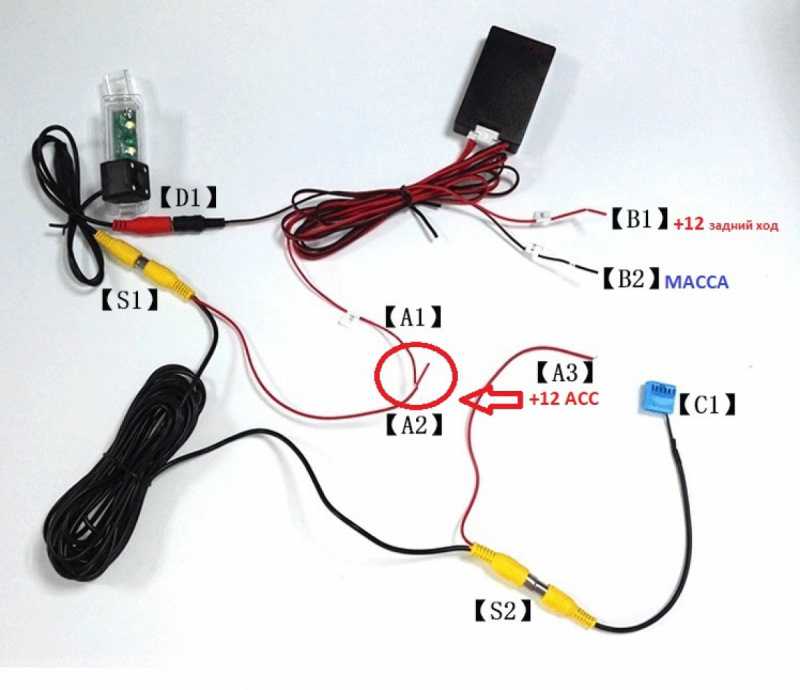

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

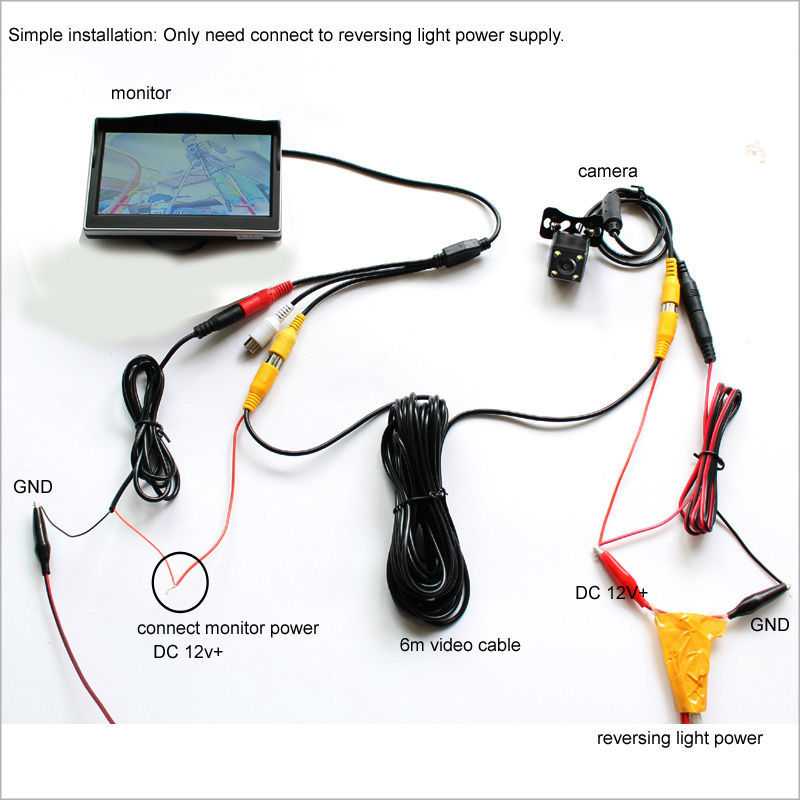

1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

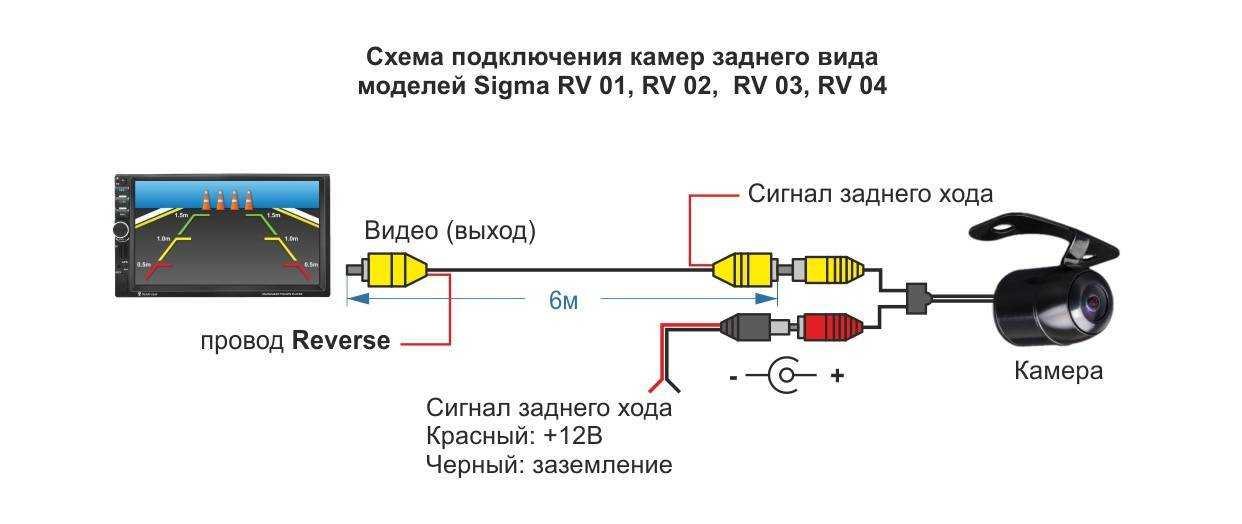

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

1.  Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
3. Камеру фиксируют к бамперу либо над номерами.
4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

• Скотч;
• Паяльник;
• Шуруповерт;
• предохранитель 0,5 А;
• клей;
• отвертки и ключи.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Читайте:

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества подключения видеокамеры к навигатору очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.

Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря

Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля

Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.

Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Особенности монтажа

Стандартный ISO разъем современных магнитол

1. Проводники в машине выведены на задние и фронтальные громкоговорители, при этом провода питания идут от аккумулятора, а плюсовой кабель оснащен отдельным предохранителем. Провода подключены к специальному разъему, который идентичен гнезду в магнитоле. Шнур от антенны также выведен и подходит к устанавливаемой аудиосистеме.
2. Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы.
3. В автомобиле отсутствуют проводники для громкоговорителей, а провода питания не выведены. Также провода могут быть в наличии, однако, неправильно подключены.

Подробно останавливаться на первом варианте не будем, поскольку здесь все понятно и требуется лишь соединить имеющиеся провода питания и вставить разъем. В любом случае необходимо обязательно проконтролировать, все ли готово для новой аудиосистемы и убедиться, что проводка и динамики соответствуют выдаваемой мощности магнитолы.

Рассмотри подробно второй вариант, когда разъем проводки автомобиля не совпадает с гнездом аудиосистемы. Проблема состоит в том, что практически каждая фирма устанавливает на свои магнитолы индивидуальные виды разъемов для подключения. Различные модели одного производителя могут иметь совершенно разные выходы. При этом чаще всего автомагнитола поставляется вместе с отдельным переходником под ISO стандарт.

Прежде чем выполнять какие-либо действия для устранения неполадки, необходимо окончательно убедиться, что переходника нет в комплекте или он не подходит. Из такой затруднительной ситуации можно выйти двумя способами:

• Правильным и надежным вариантом будет приобретение ISO-переходника под электрическую разводку автомобиля. Проблем с поиском и приобретением точно не возникнет, поскольку сейчас на рынке их продается большое множество;

• Этот метод нежелательный и не самый лучший, однако, как показывает практика, очень распространен среди технических центров и автомобилистов. Он предполагает демонтаж разъемов и скручивание проводов напрямую. Для начала стоит убедиться, что провода от магнитолы совпадают по цвету с определенными проводами на автомобильном разъеме. Если все нормально и они идентичны, тогда следует отключить аккумуляторную батарею и затем кусачками отсоединить разъем машины и аудиосистемы.

Для предотвращения путаницы разъем необходимо подсоединить к магнитоле и откусить оставшуюся часть. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки. Соединения лучше всего пропаять, а после этого изолировать с помощью термоусадочного кембрика.

В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода.  Для выполнения этого действия следует вооружиться тестером или специальным мультиметром с пищалкой и отдельной батарейкой на 9 вольт.

Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Рассмотрим, зачем нужна батарейка и как она применяется.

Если прозванивать громкоговорители и не отключать при этом от них проводов, должны звониться два провода. Это будет пара под конкретный динамик. Именно для определения их полярности понадобиться батарейка. Она подключается к паре проводов, а дальше необходимо следить за движением диффузора громкоговорителя.

Если диффузор двинулся наружу, значит, полярность выбрана правильно. Провод, который был подсоединен к плюсу батареи маркируется как «+», а к минусу – «-». Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Батарейка подключается к динамику всего на одну секунду.
