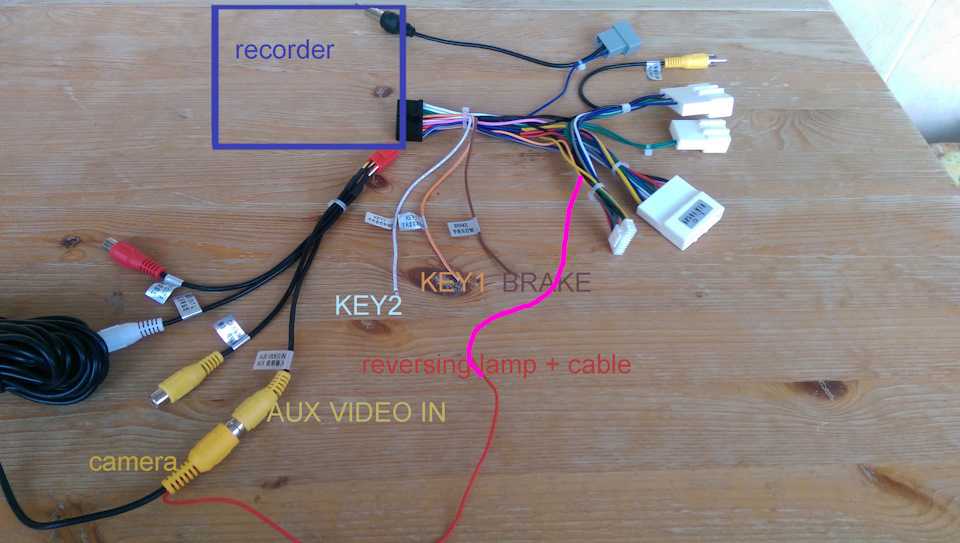

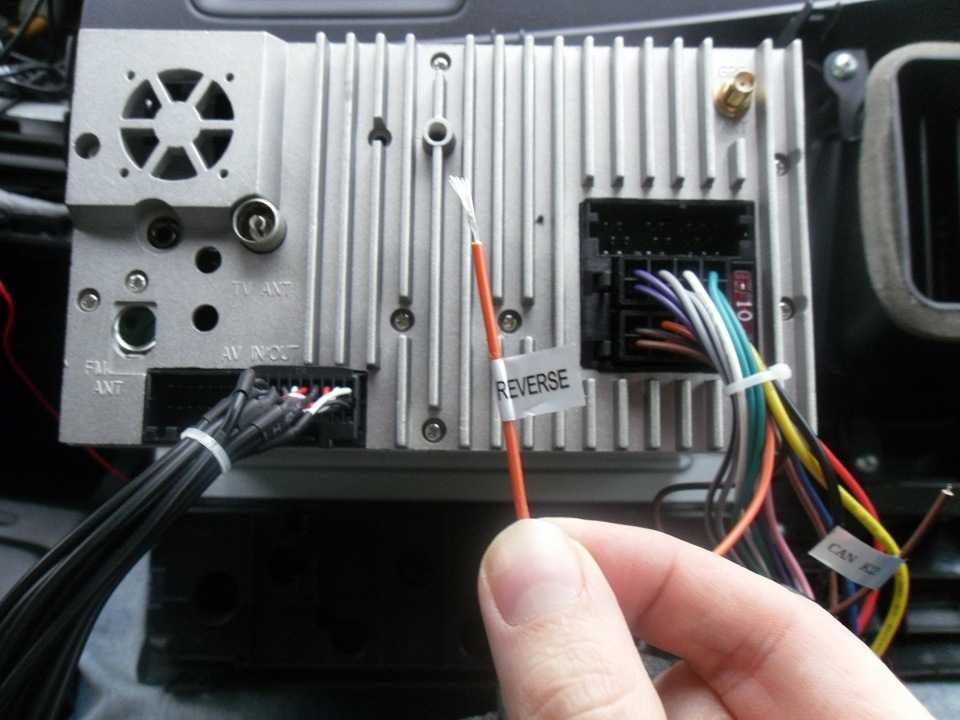

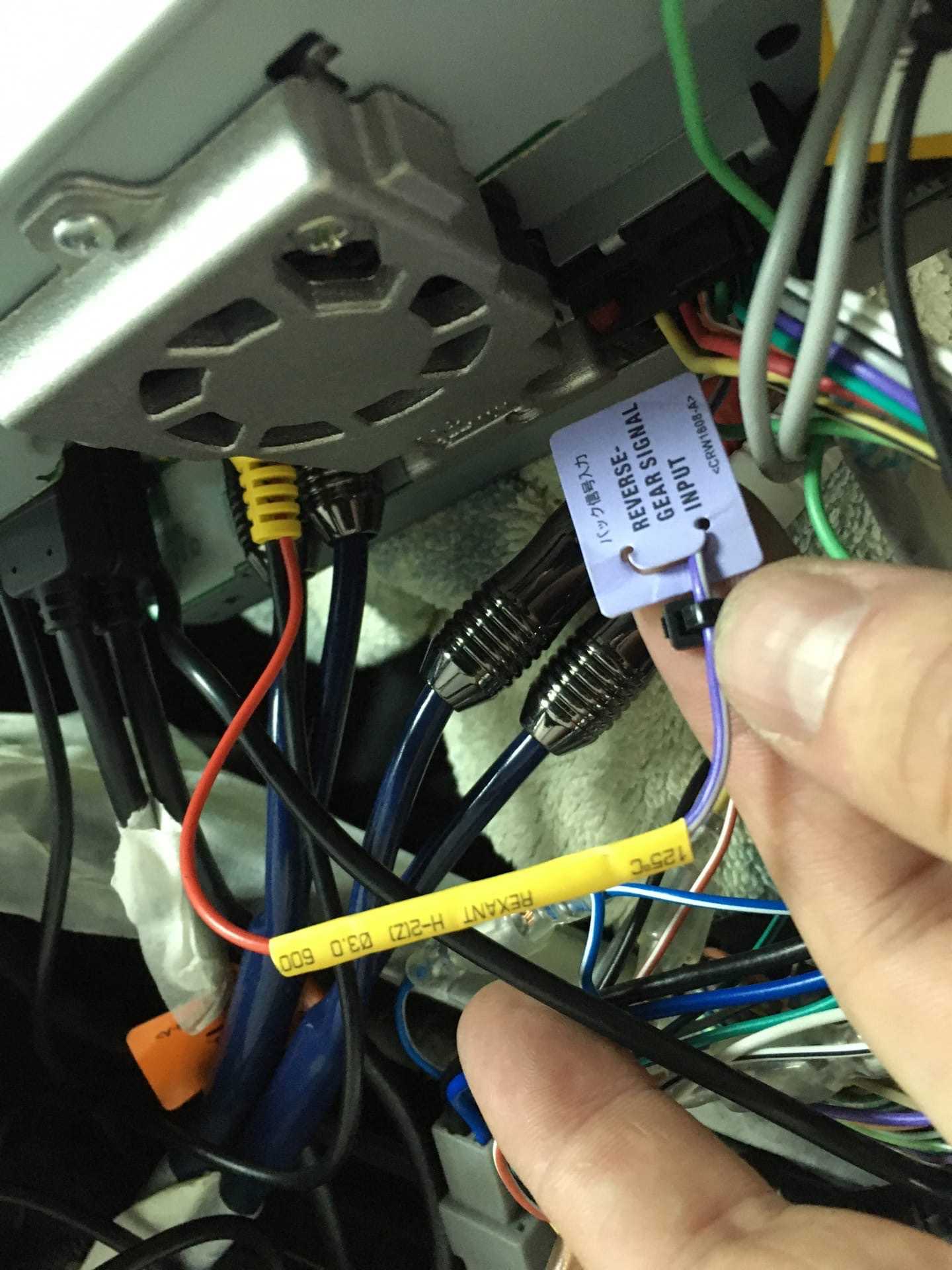

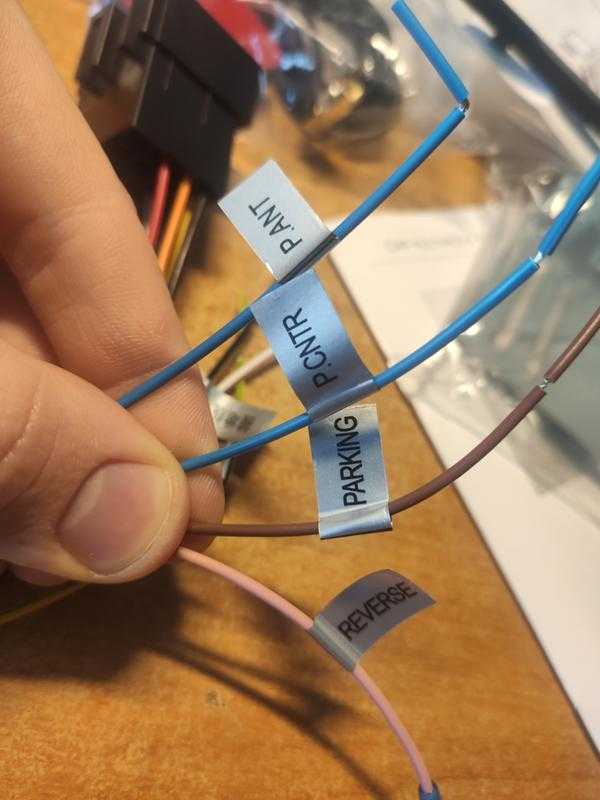

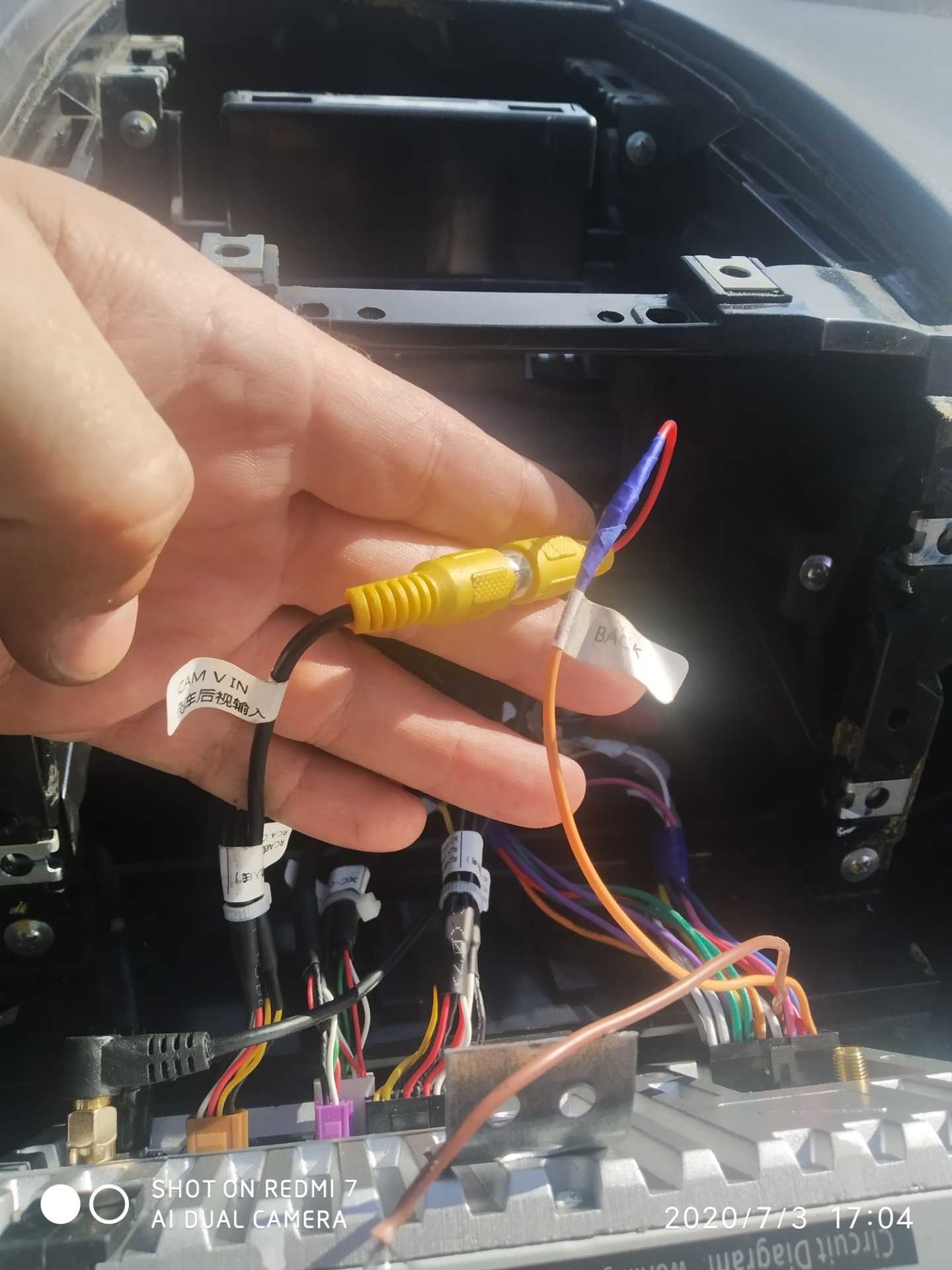

Провод key 2 на магнитоле

Неисправности и их устранение

Установка автомобильной магнитолы Pioneer

В автомобильном радиоприемнике могут возникнуть следующие неисправности:

• Дисплей возвращается в исходный режим, даже если владелец автомобиля не сделал ничего, чтобы предотвратить это. Причиной этого может быть то, что в течение полуминуты не было выполнено ни одной операции. Поэтому весь процесс придется повторять с самого начала.
• Диапазон воспроизводимых файлов изменяется самим устройством. Диапазон воспроизводимых файлов может измениться при выборе другой папки или пути. Для устранения ошибки необходимо заново выбрать диапазон, чтобы его можно было воспроизвести.
• Папка на подключенном устройстве не воспроизводится. Вы должны попробовать сыграть еще раз.

• При изменении функции дисплея отображается NO XXXX. Это означает, что текстовая информация отсутствует. Вы должны попытаться переключить дисплей. Если это не удается, необходимо переключиться на другую дорожку.
• Дисплей горит даже при выключенном устройстве. Это может быть связано с тем, что активен демонстрационный режим. Его следует просто отключить.
• Во время работы могут возникать некоторые ошибки. Также могут возникать помехи.

Кнопки информационно-развлекательной системы: назначение.

На автомобильных радиоприемниках и мультимедийных системах есть целый ряд аббревиатур, сокращенных терминов и значков, значение которых вы, возможно, не до конца понимаете. Мы решили помочь вам в этом, разобравшись, за что же отвечают большинство кнопок в автомобильной аудиосистеме.

В современных автомобилях кнопок и ручек становится все меньше и меньше – их место занимают виртуальные кнопки, которые располагаются на сенсорном экране информационно-развлекательной системы. К счастью, подобное уничтожение кнопок и изменения автомобильной аудиосистемы не повлияли на работу радио или других источников звука.

Также, несмотря на то что во многих новых автомобилях физические кнопки управления мультимедийными системами перебазировались на дисплеи, по-прежнему во многих автомобилях виртуальные кнопки имеют то же обозначение, которыми маркировались традиционные кнопки и ручки. Это позволяет создать довольно универсальный список названий и сокращений, расшифровав их назначение в аудиосистеме. Вот наиболее распространенные кнопки в автомобильных мультимедийных системах:

APPS – дополнительные приложения для мультимедийных систем. Многие современные автомобили имеют на борту полнофункциональные мобильные операционные системы, которые позволяют узнавать погоду, информацию (с сообщениями) и даже выводить на экран социальные приложения, такие как Twitter

AUX/USB-входы для дополнительного источника звука (смартфон, планшет, портативный плеер и т. д.)

BALANCE – регулятор громкости между боковыми колонками автомобиля – справа/налево

BAND – изменение диапазона радиоволн

BLUETOOTH – беспроводная связь аудиосистемы с другим устройством. Позволяет подключать устройства громкой связи, телефоны и т. д., чтобы мы могли не только безопасно выполнять телефонные звонки, но и в новых автомобилях получать и отправлять sms, воспроизводить музыку на автомобильной аудиосистеме с телефона или совместно использовать Интернет с различными службами в автомобиле

CD-проигрыватель компакт-дисков. Что интересно, в некоторых современных автомобилях уже может быть недоступно. Некоторые производители решили отказаться от компакт-дисков в пользу воспроизведения музыки по Bluetooth или с жестких дисков, установленных в машине

DAB – цифровое радио (более высокое качество радиотрансляции)

DISP-дисплей выключен (затемнение экрана в основном необходимо во время поездок в ночное время)

FADER – регулятор баланса звука вперед/назад

FM/AM – диапазон радиоволн

INFO – дополнительная информация об источнике звука (список дорожек, названия песен и т. д.)

MEDIA/SOURCE – переключение источников звука. Это решение можно найти в новых автомобилях, которые оснащены различными возможностями воспроизведения, например, USB, через который мы подключаем флеш-карту (USB-флешка), или телефон, AUX-IN, или линейный аудиовход, или вышеупомянутый Bluetooth

MENU/HOME – возврат в главное меню

NAV/NAVI – включить навигацию

PHONE – переключение режима громкой связи Hands-Free Phone или переход в меню настроек подключения мобильного устройства к машине. Эта функция наиболее распространена в автомобилях, оснащенных Bluetooth. Это кнопка в некоторых машинах либо соединяет телефон с машиной по беспроводной связи (если подключение не произошло автоматически), либо разрывает соединение

RADIO – включение радио

RDS – отображение названия радиостанции, названия музыкальной дорожки, коротких текстовых сообщений от радиостанции

SEEK – поиск предустановленных радиостанций

SOUND – настройки частот звука (низкий, высокий, средний).В простых версиях с помощью этой функции мы попадаем в простое меню. В более новых автомобилях с более обширными и сложными аудиосистемами можно полностью управлять эквалайзером и его различными предустановленными настройками. Во втором случае здесь также можно найти опции, соответствующие ранее упомянутым BALANCE и FADER

TA/TP – информация о трафике. Это одна из самых интересных функций, которую используют не все. Многие люди просто не знают, что такое TA/TP. Здесь мы активируем дорожные объявления, которые транслируются некоторыми радиостанциями, обычно через регулярные промежутки времени. Когда радио начинает передавать сообщение, наш приемник автоматически переключается на данный канал. Это связано с тем, что прослушиваемая нами в настоящий момент программа прерывается. Многие водители отключают эту функцию именно по этой причине. Не всем нравится, когда радиоприемник автоматически выключает нашу любимую станцию. Но иногда эта оперативная информация может быть очень полезной

TUNE – поиск радиостанций по частоте

VOL – регулятор громкости

Что можно улучшить

Говоря о настройках, стоит пояснить, что Pioneer не рассматривает бумбокс как просто устройство для прослушивания радио или прослушивания записей. На этом устройстве можно видеть дату, время и многое другое, если они установлены. Информация может отображаться на нескольких языках — либо на японском (поскольку бренд имеет японское происхождение), либо, чаще всего, на английском.

Будет ли меню на русском языке, зависит от ряда факторов, но даже английское меню легче понять, чем японское. Некоторые дополнительные функции — например, порты USB — также необходимо активировать через меню. Не говоря уже об упомянутой проблеме подключения конкретных колонок.

Монтаж 1 din магнитолы

Прежде чем освещать особенности установки различных автомагнитол, проведем небольшой исторический экскурс. Дело в том, что в середине 80-х годов ведущие компании по производству автомобильных аудиосистем пришли к выводу, что необходимо унифицировать все магнитолы.

Иными словами, стандартизировать размеры представленных устройств. Таким образом, спустя некоторое время и появился так называемый DIN, который получил статус международного стандарта.

Основополагающими параметрами данного стандарта являются ширина и высота магнитолы. Так, стандарт 1 din соответствует габаритам равным 178×50 мм. 2 din отличается лишь по высоте, которая составляет уже 100 мм.

Все вышеизложенные сведения необходимо принимать во внимание при выборе магнитолы. Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din

Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din

Разберем тот случай, когда возникла необходимость установки автомагнитолы стандарта 1 din. Стоит отметить, что такой стандарт считается наиболее распространенным. В связи с этим, трудности при монтаже новой магнитолы возникнуть не должны. Как правило, установка большинства штатных магнитол осуществляется в соответствии со стандартом 1 din.

Тем не менее может возникнуть ситуация, когда в консоли автомобиля имеет место быть гнездо стандарта 2 din. В таком случае при установке магнитолы, отвечающей стандарту 1 din, придётся всего-навсего приобрести специальную переходную рамку.

Расшифровка проводов магнитол для автомобилей

Как разблокировать магнитолу Ауди

Владельцы престижной иномарки предпочитают посещать сервисный центр, чтобы привести устройство в работоспособное состояние. Итак, если ваш автомобиль выдает Safe на магнитоле Ауди, то спешить к специалистам не стоит вот почему:

• для подключения устройства требуется его демонтаж;
• установка лицензионного ПО требует отдельной платы;
• также следует оплачивать услуги сервисного центра.

Что делать, если горит Safe на магнитоле? Для начала демонтируйте устройство с помощью специальных съемников, фото которых можно найти в сети. Номер кода разблокировки как для Ауди, так и для любой иномарки, указывается на первой странице руководства пользователя. Если информация отсутствует, скачайте из интернета калькулятор кодов для Ауди и введите ИНН устройства, который вы найдете на задней панели. Пропишите полученный ключ в магнитоле.

Разблокировка устройства зависит от его модели. К примеру, в Ауди А6 распространена установка магнитолы фирмы Concert. Сочетание клавиш, последовательность действий и полное руководство к каждой модели вы можете найти в интернете.

Самые распространенные комбинации для автомобилей Ауди:

• Beta FX+DX VW Alfa TA+TP;
• Concert TP+RDS VW Gamma M+VF;
• Delta FM+DX;
• Gamma M+VF.

После первого неправильного ввода на экране возникает надпись 2 Safe. Это означает допустимость ввода значений повторно. Если вы неуверенны, что сможете устранить надпись Safe с экрана магнитолы самостоятельно, лучше обратитесь к специалисту.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания. Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.

Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:

1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

• Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
• После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
• Плюс постоянный с прикуривателя или АБК.
• С прикуривателя минус массы.

Третий вариант: Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации. При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

• с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
• во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

Статья написана по материалам сайтов: emex52.ru, www.elektrik-avto.ru, avtozvuk-info.ru.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Внешние порты

1. Кроме радио, магнитола может проигрывать музыку с внешних устройств или CD — дисков (более старые версии).
2. Для возможности подключения внешних устройств понадобится всё то же меню «Система», описанное ранее в настройке времени.
3. Переходят в меню, как описано выше.
4. Листая меню, выбирают параметр AUX, USB или Bluetooth (при поддержке данной возможности).
5. Стрелками по бокам (или отклонением самой) ручки переключают положение. Доступны два варианта — включено (On), или отключено (Off).
6. Выбирают включить желаемый порт.
7. Однократным нажатием джойстика подтверждают.
8. Так же, как и в настройке времени, выходят из меню.
9. Дальнейшее подключение зависит от моделей магнитолы и подключаемого устройства.

Подключение по Bluetooth

Следует помнить, что для корректной работы соединения посредством Bluetooth, как и большинству других устройств с поддержкой такой функции, потребуется сопряжение. Pin-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже соединялось посредством Bluetooth, ввести его нужно будет только на магнитоле).

Для ввода pin-кода на магнитоле делают следующие шаги:

1. Выключают её.
2. Удерживая клавишу включения, переходят в начальное меню.
3. Вращая джойстик, находят функцию PIN CODE INPUT (появится, если BT разрешён).
4. Отклоняя ручку джойстика вверх-вниз, вводят код. Если нужно перемещение между символами, осуществляют качанием ручки влево-вправо.
5. Подтверждают однократным нажатием на ручку.
6. Выходят из меню.

Теперь можно активировать режим на устройстве и попробовать найти магнитолу. Любители назначать понятные имена устройствам могут использовать приведённый способ, но выбрать надо не PIN CODE INPUT, а EDIT DEVICE NAME. Остальные действия идентичны.

Важно!!! Нажатие для подтверждения должно быть однократным. Повторное нажатие на это же меню приведёт к сбросу кода и необходимости вводить его снова

В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB.

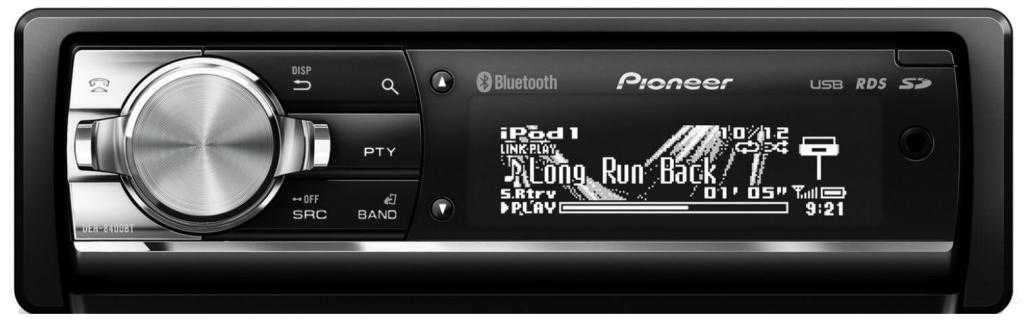

Магнитола «Pioneer» без CD, но с поддежкой USB и AUX

Как подключить магнитолу на ВАЗ 2106

При подключении звукового оборудования на вазовскую классику затруднений возникать не должно. Даже если есть проблемы со старыми проводами, нетрудно разузнать, откуда они тянутся, отсеять лишнее от обязательного и все подключить. Даже при использовании прочих марок автомагнитол схема подключения будет ясна. Она, как правило, изображена на наклейке, присутствующей прямо на корпусе, или в сопроводительных документах, лежащих в коробке. Как и в других случаях, питание можно организовать напрямую или через замок зажигания. Обязательным условием также является наличие предохранителя на «плюсовом» кабеле.

Впрочем, в блоке предохранителей «шестерки» и так есть штатный предохранитель № 1 на 16 А, отвечающий за работу магнитолы. Через него также подключаются часы, звуковой сигнал, стоп-сигналы задних фонарей, прикуриватель, салонные фонари в центральных стойках. Поэтому есть смысл сразу проверить как сам предохранитель, так и работоспособность вышеуказанных потребителей электроэнергии. Если в данной цепи есть неисправности, порождающие риск короткого замыкания, следует их устранить. Перед тем, как подключить магнитолу на ВАЗ 2106, заменить и сам предохранитель, поджав хорошенько контакты.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу. 7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Настройка

Настройка производится в следующем порядке:

В целом, настройка на этом завершается. Конечно, имеются и другие настройки, но они, как правило, интересны только меломанам. Для продления срока службы динамиков, рекомендовано в меню Go Setting 1 выставить уровень низких частот. Желательно, чтобы этот показатель не превышал 1. Это значительно продлит срок службы динамиков.

Заключение. Сейчас автомобиль сложно представить без качественной аудиосистемы

При этом, крайне важно ее правильно отрегулировать, иначе звук будет очень плохим. Поэтому, имеет смысл задаться вопросом, как настроить магнитолу Pioneer в машине

На самом деле, в этом нет особой сложности. Меню простое и понятное, что значительно облегчает задачу. Правильное сочетание различных настроек, позволит вам сделать звук в машине наиболее соответствующим вашему восприятию.

• Положения джойстика
• Настройка частоты среза
• Настраиваем режим сабвуфера
• Тонкомпенсация
• Видео о настройке радиостанций на магнитолах Pioneer

И это действительно так: международная корпорация Pioneer Corporation вот уже много десятилетий предоставляет на мировой рынок свою продукцию с гарантией высокого качества.

Поэтому вам не придется жалеть о потраченных деньгах после приобретения этой великолепной магнитолы. И вот, она уже красуется на передней панели в салоне вашего автомобиля, вы включаете ее… Но что это? Вместо качественной музыки вы слышите какие-то хрипы, которые нисколько не услаждают вашего слуха, а, скорее, наоборот.

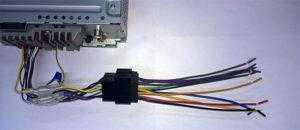

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

ИНТЕРФЕЙС SMART SYNC

Это бесплатное приложение, доступное для устройств на Android и iOS, позволяет значительно расширить возможности головных устройств. Основной вариант подключения смартфона – по каналу Bluetooth, но можно воспользоваться и USB-подключением (оно, кстати, предлагается по умолчанию). Нужный вариант выбирается в системных настройках ресивера (а не приложения, это надо помнить).

Из осязаемых в прямом смысле удобств приложения – возможность использовать самые необходимые функции смартфона при нажатии всего одной кнопки на ресивере: ответить на звонок, запустить навигацию и многое другое. Поддерживаются разные навигационные программы, установленные на смартфоне или планшете – в том числе и «Яндекс.Навигатор».

Ещё больше возможностей открывается при настройке звучания – расширенные функции доступны только через приложение (в меню ресивера их нет). Это 31-полосный эквалайзер, функция быстрой настройки системы по типу кузова Easy Sound Fit, мощнейшая низкочастотная коррекция Super Todoroki Sound. Помимо этого предлагается широкий выбор пространственных звуковых эффектов Live Simulation (доступны только для файлов смартфона) и настройки караоке.

Остальные звуковые настройки дублируют меню ресивера, но гораздо нагляднее. Для настройки задержек нужно выбрать пункт «Дополнительные настройки» и коснуться схемы салона – появится меню выбора позиции прослушивания. По умолчанию будут подставлены уровни сигнала для всех динамиков и среднестатистические расстояния до них в соответствии с выбранным в настройках ресивера типом салона. Дальше можно вручную подкорректировать уровень, задержку и установить частоту и крутизну среза фильтра. Фильтры для левого и правого динамиков настраиваются синхронно, настройки фронта и тыла независимы. Для сабвуфера помимо настройки фильтра предусмотрено переключение фазы.

Эквалайзер предлагает семь предустановленных вариантов тембра, включая линейную АЧХ, и две пользовательских настройки. При входе в пользовательскую настройку нужно выбрать тип эквалайзера: «Простой» (трёхполосный) или «Подробнее» (31-полосный). При этом пользовательская настройка АЧХ в прямом смысле «рисуется» по экрану пальцем. В режиме 31-полосного эквалайзера (справа) можно нажать на «лупу» в левом верхнем углу и «растянуть» любой участок экрана и уточнить настройку

Функции RDS

Применение функции приема коротких радиосообщений через автомагнитолу позволяет получать информацию о названии транслируемой передачи или о заторах. Трансляция производится в автоматическом режиме, не отвлекая водителя от управления автомобилем. Для приема информационных сообщений требуется активировать режим RDS на магнитоле. Все функции системы разделены на общие (или базовые) и вспомогательные (список услуг зависит от страны, на территории которой расположена радиостанция).

Базовые

Стандартные функции, поддерживаемые RDS:

• Параметр PI, позволяющий идентифицировать и отобразить на экране головного устройства рабочую частоту трансляции и обозначение радиостанции. Каждой радиостанции УКВ присвоен индивидуальный 4-значный код, представленный в восьмеричном или десятичном зашифрованном виде.
• При снижении качества принимаемого сигнала возможно автоматическое переключение на ближайшую радиостанцию, транслирующую аналогичную информацию. Функция имеет обозначение AF, или поиск альтернативных частот вещания. Для работы кода требуется наличие активного режима PI, который позволяет определять страну или регион, в котором производится трансляция служебной информации.
• Режим PS предназначен для передачи названия программы, транслируемой на выбранной радиочастоте. Допускается передача различной информации, состоящей из слов или аббревиатур длиной до 8 символов.
• Для передачи информации о пробках и других дорожных событиях используется параметр TP. Дополнительные сообщения транслируются через режим TA. Информирование ведется текстовой строкой или озвучиванием, при этом воспроизведение радио или компакт-диска автоматически приостанавливается. При помощи кодов TP и TA возможен поиск радиостанций, транслирующих сообщения о дорожной обстановке.

Дополнительные

Вспомогательные функции:

• Автоматический поиск программ с заданным жанром осуществляется с помощью параметра PTY. Стандарт RDS предусматривает 32 различных варианта идентификации радиостанций. Имеется дополнительный код ALARM, предназначенный для передачи экстренной информации. На дисплее появляется предупредительная надпись, воспроизведение текущей композиции временно прерывается.
• Режим EON автоматически переключает частоту при обнаружении проблем с трансляцией сообщений о дорожной обстановке.
• Для корректировки времени и даты используется информация, подаваемая по каналу CT. Точность синхронизации времени составляет 1 минуту, имеется корректировка летнего и зимнего режима.
• Специальный код программы PIN передается при старте трансляции, а затем через запрограммированные интервалы времени.
• Для корректировки громкости и тембра трансляции музыки или речевых передач используется режим MS.
• Через канал DI передается служебный сигнал, позволяющий определить режим трансляции моно или стерео. Полученные данные используются встроенным в магнитолу декодером, обеспечивая повышение качества звука.
• Для передачи телетекстом информационного сообщения размером не более 64 символов используется волна RT. Также имеется дополнительный пейджинговый канал RP, позволяющий принимать текстовые сообщения, состоящие из букв или цифр.
• Информация о возникших чрезвычайных ситуациях на дороге передается через поток EWS, который принимается и декодируется только специальным оборудованием.
• Особые информационные сообщения передаются на волне IH, расшифровка содержимого производится оператором.
• Для корректировки навигационных параметров GPS используется канал DGPS.
• Код TMC предназначен для передачи расписания трансляций передач.

Что можно улучшить

Говоря о настройках, стоит пояснить, что Pioneer не рассматривает бумбокс как просто устройство для прослушивания радио или прослушивания записей. На этом устройстве можно видеть дату, время и многое другое, если они установлены. Информация может отображаться на нескольких языках — либо на японском (поскольку бренд имеет японское происхождение), либо, чаще всего, на английском.

Будет ли меню на русском языке, зависит от ряда факторов, но даже английское меню легче понять, чем японское. Некоторые дополнительные функции — например, порты USB — также необходимо активировать через меню. Не говоря уже об упомянутой проблеме подключения конкретных колонок.

Разберемся, как подключить усилитель к автомагнитоле

Здесь потребуется кабель питания усилителя от аккумулятора, предохранитель, провод соединения линейного выхода магнитолы с линейным входом усилителя. Чтобы правильно выбрать провод питания, нужно знать оптимальное сечение. Для этого следует вычесть вероятную силу тока, который будем проходить по нему. Нужно суммировать мощность усилителя, скажем, она составит 400 Вт. Так как КПД данного устройства не превышает 85%, добавляем к результату еще 15%. Получается 470 Вт. Делим это число на 14 (напряжение бортовой сети) и получаем 33,6 А — показатель для выбора провода.

На плюсовый кабель, поближе к самой клемме, устанавливается соответствующий по Амперам предохранитель, помещенный в колбу. Далее нужно взять звуковые провода, которых должно быть столько же, сколько на магнитоле линейных выходов. Каждый выход магнитолы и вход усилителя соединяется отдельным кабелем

Отвечая на вопрос о том, как подключить усилитель к автомагнитоле, нужно обратить внимание на вход Remote с тыльной стороны усилителя. Его следует соединить с синим или сине-белым проводом на магнитоле (тот же, что и на антенну). Усилитель закрепить можно где угодно

Как правило, его размещают в багажнике и проводят туда провод питания из моторного отсека

Усилитель закрепить можно где угодно. Как правило, его размещают в багажнике и проводят туда провод питания из моторного отсека.

«Плюсовый» кабель подключается к контакту «+» или «Batt» на клеммной колодке с 3-мя контактами. «Минусовый» шнур от «минусовой» клеммы АКБ идет на соответствующий контакт, подписанный «-» или «GND». На усилителе есть еще одна колодка — для подключения динамиков. Для каждого динамика там предусмотрено по 2 канала, их можно распределить по паре на каждый динамик (один динамик = один канал). Также можно суммировать контакты каналов путем подключения только «плюса» первого канала и «минуса» второго. После успешного подключения можно проверить работу системы.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.
