Киа рио 2 - ресурс, проблемы и болячки

Проблемы и неисправности 4 ступенчатой модификации A4CF1

4 ступенчатые модели A4CF1 являются более живучими чем 6 ступенчатые модификации, но владельцу такой коробки придется жертвовать динамикой автомобиля и комфортом из за отсутствия 5 и 6 передач, так давайте рассмотрим основные болячки:

-Качество масла – коробка очень чувствительна к качеству масла, поэтому рекомендуемый срок замены трансмиссионной жидкости каждые 30-40 тысяч частично, и 60-100 полная замена! Каждую замену необходимо производить с заменой фильтра!

-Электропроводка – многие проблемы с АКПП a4cf1 могут быть связаны с электропроводкой, поэтому если ваша коробка начала работать некорректно, первым делом проведите компьютерную диагностику и проверьте состояние электропроводки гидроблока!

-Гидротрансформатор – Да, как и в 6 ступенчатой версии, бублик страдает одним из первых! Отсутствие замен масла и резкие ускорения, ускорят износ гидротрансформатора а эксплуатация автомобиля с неисправным бубликом гарантированно приведет к другим неполадкам в работе АКПП!

–Соленоиды – электромагнитые клапана в этой коробке, очень не любят грязное масло! Соленоиды EPC и PWM страдают первыми! При появлении ударов, пинков при переключениях стоит проверить соленоиды на стенде!

Итог: В целом 4 ступенчатая модификация чуть более надежна чем 6, но проигрывает в комфорте. Любая коробка будет служить долго если обслуживать ее, поэтому мы настоятельно рекомендуем Вам обслуживать свои коробки передач! А как это правильно сделать, читайте в прошлых наших постах!

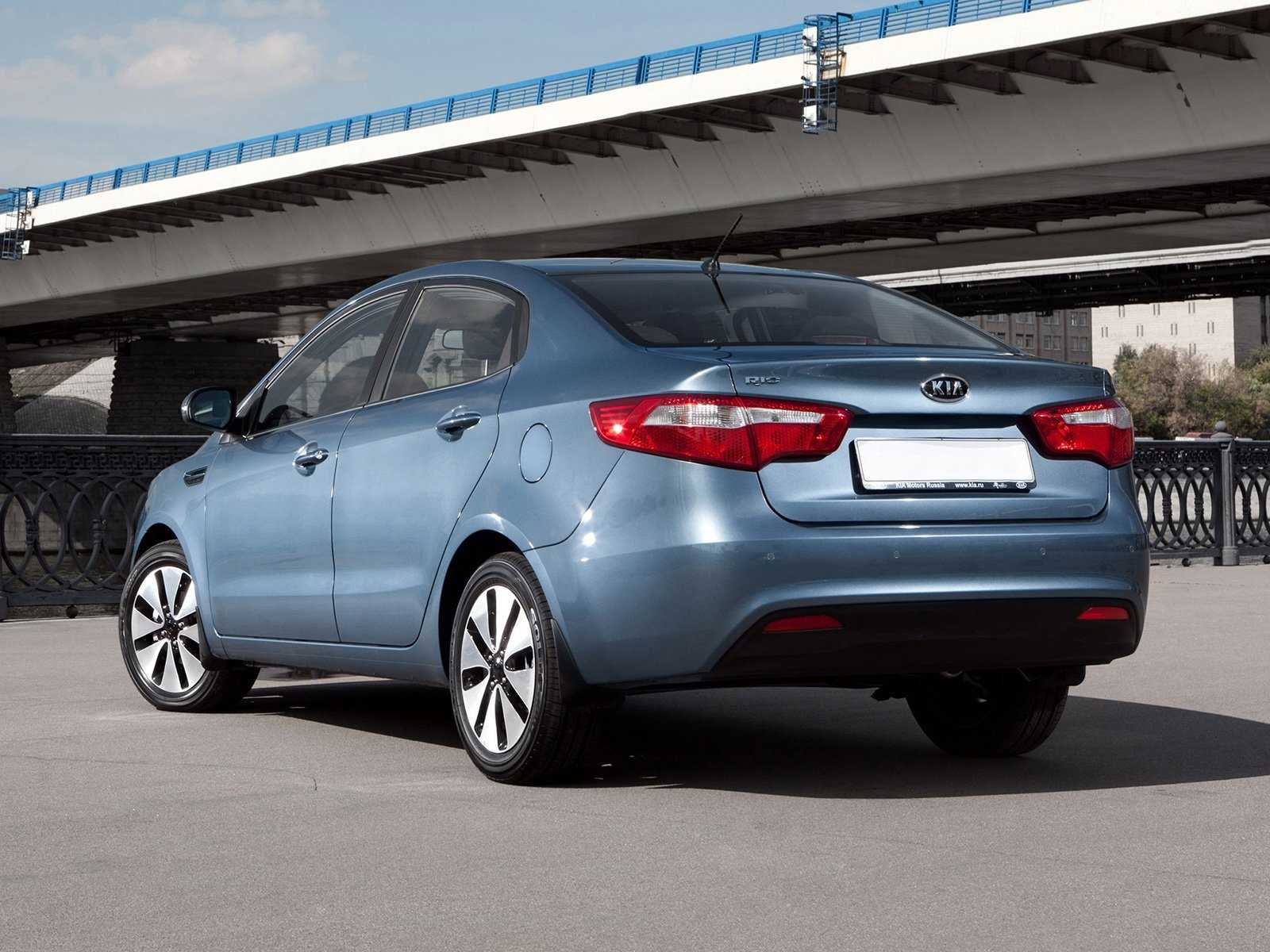

Характеристики «Киа Рио» автомат

Компактный, но вместительный автомобиль класса B в кузовах седан и хетчбек назван «народным». Конструкторы продумали Kia Rio автомат до мелочей:

Дизайн. Фронтальная часть снабжена новым блоком фирменной радиаторной решетки и набором головной оптики с фарами, позволяющими «заглянуть» за поворот. Передний обвес стал агрессивнее.
Комфорт. Удобство, вместимость, продуманность организации внутреннего пространства выдвинули «Киа Рио» автомат в число самых продаваемых в России авто – более 50 тыс. в год. В современном ярком салоне вы обнаружите Bluetooth, многофункциональный руль, систему климат-контроля. В комплектацию входит CD-магнитола, которая воспроизводит MP-3 и считывает аудиофайлы с флеш-карты.
Теплые опции. Зиму вы встретите с обогревом руля, сидений, ветрового стекла, зеркал заднего вида.
Вместимость. Увеличенная на 30 мм колесная база подарила дополнительное место для размещения пассажиров. Задние сидения складываются, объемный багажник (480 л) откроется автоматически, достаточно подойти к нему с ключом: замок считает информацию.

двигатели – 1.4 MPI и 1.6 MPI;
мощность – 100 л. с. при 6000 об/мин, и 123 л. с. — при 6300 об/мин;
крутящий момент – 132 и 151 Нм;
цилиндров – 4, расположение — рядное;
ГРМ – 16-клапанный;
впрыск – распределенный;
дорожный просвет – 160 мм.

Моторы работают на неэтилированном бензине Аи-95 и Аи-92.

Общие сведения

В комплектации «комфорт» и выше на «Киа Рио» 6-ступенчатая АКПП с ручным переключением передач, тип A6GF1.

Ресурс КПП – 250 000 км, масло ATF SP-IV (рабочее тело коробки) залито производителем на весь срок эксплуатации. Но на практике менять смазку вместе с фильтром нужно каждые 60-80 тыс. км.

Как работает автомат

Автоматическая коробка на «Киа Рио» состоит из гидротрансформатора, планетарного редуктора, тормозной ленты с фрикционами, системы управления. Условно: гидравлической, механической частей и электроники. Гидравлика передает крутящий момент и воздействует на механическую часть, электроника заведует переключением режимов.

Составляющие «сердца» АКПП – гидротрансформатора:

центростремительная турбина;
центробежный насос;
между ними — аппарат-реактор.

Переключение передач

Селектор «Кия Рио» автомат имеет 4 положения. Обозначения:

D – движение;
P – паркинг, стоянка;
N – нейтраль;
R – задний ход.

Переключать передачи на АКПП Kia Rio нужно следующим образом:

Для движения вперед переведите рычаг в положение «D».
Для перевода селектора из стояночного режима («P») поверните ключ зажигания в «ON», нажав при этом на тормоз и предохранительную блокирующую клавишу.
Из нейтрального положения «N» в режим движения переходите с нажатой тормозной педалью.
Не давите на акселератор, если включен задний ход и зажат тормоз.

Не делайте остановку машины на подъеме и спуске двигателем: для это используйте основной или стояночный тормоз.

Основные отличия трансмиссии

Автоматическая трансмиссия отличается мягким переключением передач. Толчки и рывки исключены, если пользоваться селектором по инструкции. Педаль сцепления отсутствует за ненадобностью – вы меньше устаете, особенно в городском ритме.

Трансмиссия «Киа Рио» автомат способствует экономичному расходу топлива:

трасса – до 8 л/100 км;
город – до 9 л/100 км;
смешанный ритм – до 10 л/100 км.

Разгон на трассе – до 180 км/ч, при этом обороты двигателя не поднимаются выше 3000. Однако основная особенность в том, что на «Киа Рио» коробка автомат имеет нестандартное устройство механизма блокировки ГДТ, затратного и ненадежного узла в предшествующих поколениях. Модель A6GF1 устанавливает прямую связь между мотором и ходовой частью. Передаточные числа скорректированы с новыми возможностями моторов.

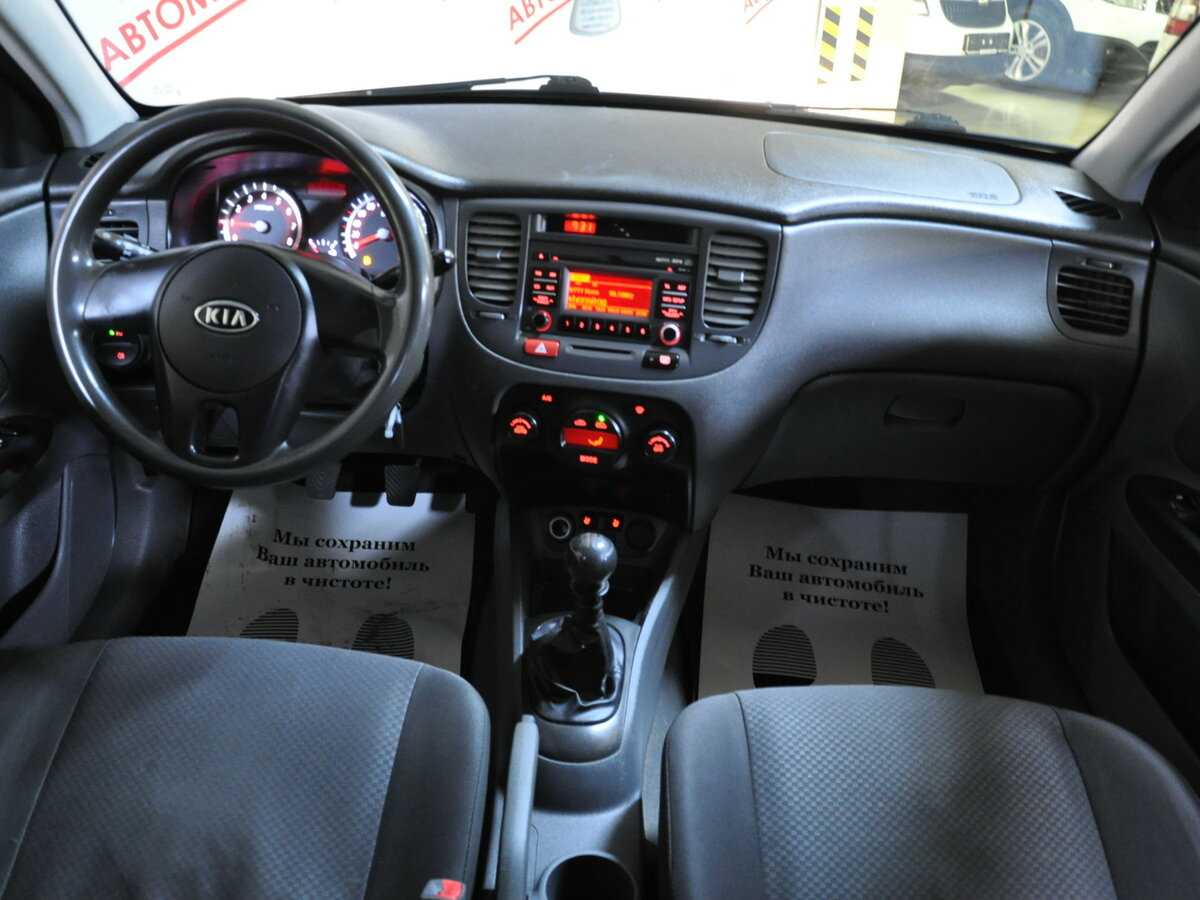

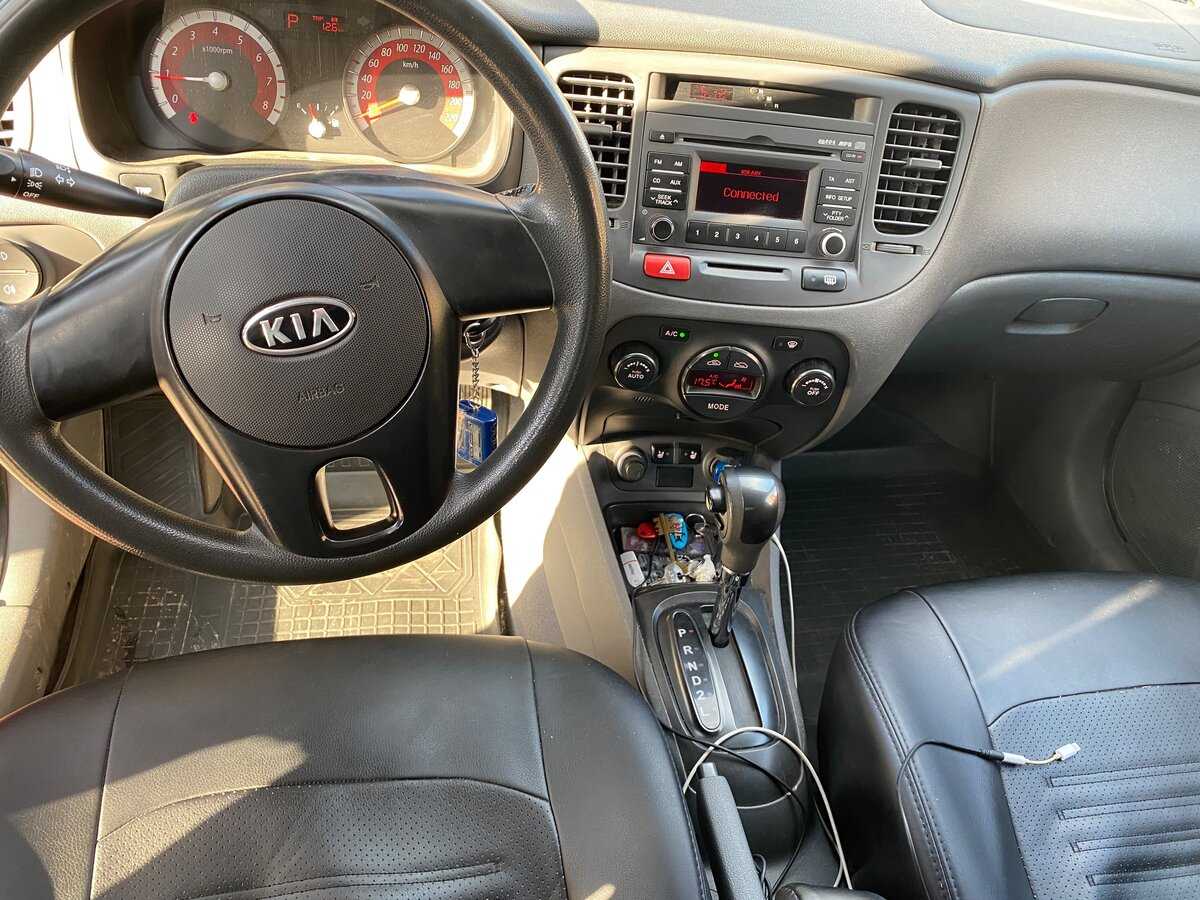

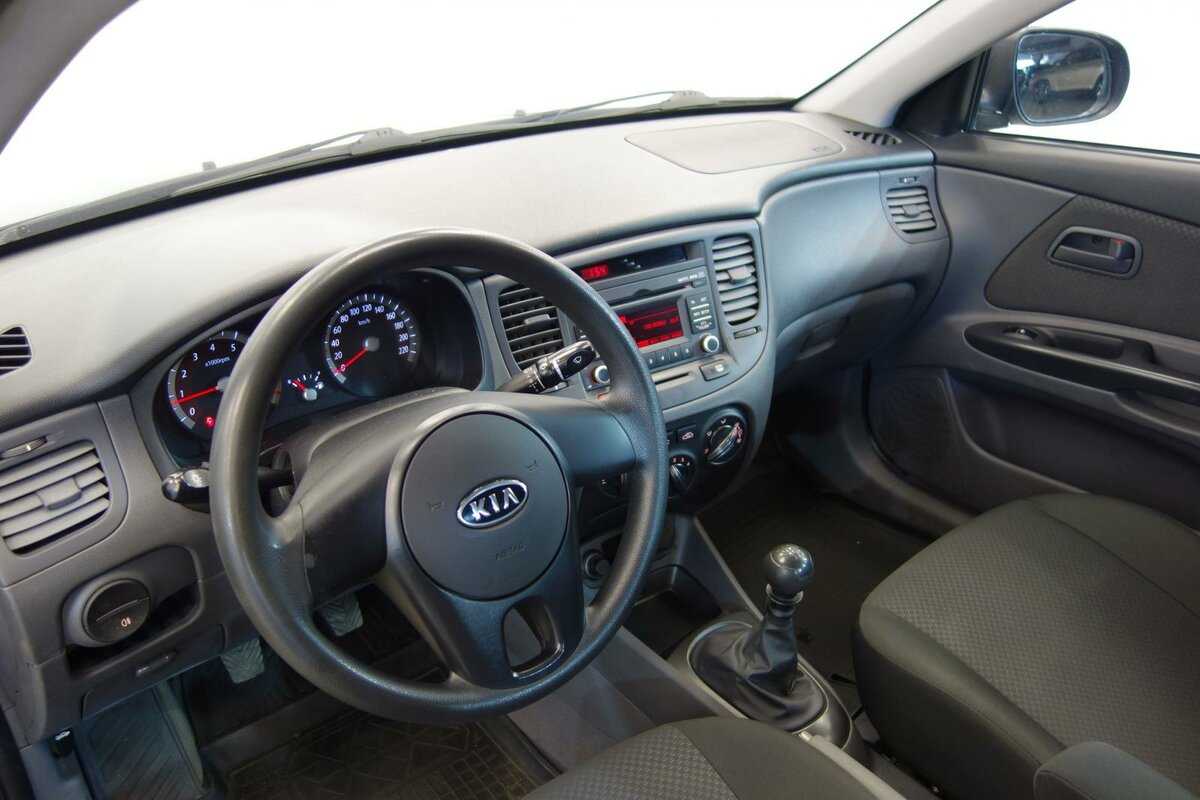

Внутренний мир

Качество отделки салона в Kia Rio и раньше было на высоте, и сейчас оно как минимум хуже не стало. Пластик хоть и жесткий, но выглядит, как мягкий, детали подогнаны точно, а козырек приборной панели в дорогих версиях отделан кожзаменителем. Вообще, интерьер кажется намного более дорогим, чем есть на самом деле.

На центральной консоли обращает на себя внимание измененный дизайн мультимедийной системы и блока «климата» – выглядит более престижно, чем раньше

Еще одно важное, по мнению создателей автомобиля, изменение касается экрана на приборной панели: теперь на нем всегда отображается температура воздуха за бортом, в то время как у дорестайлинговой версии ее нужно было искать в дебрях меню. В целом же, как и раньше, эргономика претензий не вызывает

Разве что пожурю ступенчатую регулировку наклона спинки кресла и слишком короткий центральный подлокотник

В целом же, как и раньше, эргономика претензий не вызывает. Разве что пожурю ступенчатую регулировку наклона спинки кресла и слишком короткий центральный подлокотник.

А еще Kia Rio является лидером по оснащению в своем классе. Так, теперь он может быть оборудован обогревом лобового стекла и форсунок омывателей. Имеется и обогрев рулевого колеса, а также бесключевой доступ в салон (эти две опции были и до обновления). Интересно, что соплатформенник Hyundai Solaris может быть оборудован так же, как и Rio, за исключением обогрева форсунок омывателей лобового стекла – эта опция для него пока не предлагается.

Задний диван, чтобы компенсировать нехватку пространства над головой из-за низкой крыши, расположен практически на полу, из-за чего приходится сидеть с задранными коленками. При этом головой я в потолок не упираюсь (рост 180 см), но на подголовник откинуться уже не могу, потому что макушка упирается в ниспадающую крышу. Зато для ног места достаточно. Подушка у дивана, правда, коротковата. Словом, двое пассажиров могут здесь ехать в целом комфортно.

Багажное отделение не изменилось. Оно имеет приемлемый объем, а при раскладывании заднего дивана образуется ступенька. Под полом – полноценное запасное колесо. На внутренней стороне крышки отсека сделана удобная ручка для ее закрытия.

Состав привода управления МКПП Киа Рио

Привод управления КПП представлен следующими элементами:

рычаг переключения;
кулиса рычага, управляющего коробкой;
рычаг механизма переключения;
тросы для выбора и переключения МКПП;
механическая КПП.

Четкость включения обеспечивает оборудованный противовесом рычаг переключения КПП. В случае необходимости ремонта стоит учитывать, что трос выбора передачи конструктивно не совпадает с переключающим, а поэтому они не могут заменять друг друга.

МКПП Киа Рио функционирует по двухвальной системе с синхронизацией передач. Сама КПП и главная передача с дифференциалом объединены одним картером. Его задняя часть оборудована металлической штампованной крышкой (сталь). Передняя же часть присоединяется к картеру сцепления.

Так ли необходимо брать 6МКПП

Сравнивая 5 или 6-ступенчатые механические коробки передач, возникает вполне закономерный вопрос. Касается он того, стоит ли переплачивать за ещё одну передачу либо же смысла в этом существенного нет.

Тут всё зависит от потребностей и пожеланий конкретно каждого автомобилиста. Если вы заинтересованы в покупке современной и технически более совершенной машины, которая обеспечит вам должный уровень экономии и динамики, тогда однозначно 6-ступенчатные механические коробки окажутся более предпочтительным вариантом, нежели 5-ступенчатые.

Такую коробку с дополнительной передачей стоит брать и тем, кто покупает машину на долгосрочную перспективу, планирует эксплуатировать её ещё не один год, а в последующем хочет выгодно продать. Ликвидность автомобилей с улучшенной механикой более высокая, нежели в случае с 5МКПП. Такие коробки постепенно теряют свою актуальность, водители начинают понимать разницу, и между одинаковыми автомобилями с МКПП стараются выбирать ту, у которой 6 ступеней, а не 5.

В пользу 5МКПП говорит только более низкая стоимость. При покупке новой машины на коробке можно сэкономить около 50 тысяч рублей. Но затем эти же деньги вы потратите на более частый ремонт, обслуживание, замену масла. Не забывайте о несколько увеличенном расходе топлива. Да, за пару месяцев 6МКПП себя не окупит, а вот через 1-2 года точно уже пойдёте в плюс при достаточно активной эксплуатации.

Другие проблемы и неисправности

Расположение блока климат контроля в небольшом Киа Рио для рослых автовладельцев может обернуться неприятностью. Ручка включения кондиционера/климата легко повреждается при «незапланированном контакте» с коленом водителя.

Если неожиданно зимой вместо теплого воздуха стал дуть холодный, а летом наоборот — вместо холодного теплый, достаточно повторно выключить и включить систему кондиционирования. «Глюк» редкий, но иногда появляется.

Впрочем, электрика Kia Rio, хоть и не имеет ярко выраженных и повторяющихся отказов, но бывает живет своей жизнью. Причем эти «выхлопы» несистемны и редко повторяются на одном автомобиле. Среди них — обнуление счетчика пробега(одометра), глюк концевика ручника и указателя уровня топлива.

Теория работы коробки передач

Каждому автомобилисту, разбирающемуся в строении коробки передач, известно, что все современные авто с механической трансмиссией оснащены синхронизаторами. Этот элемент представляет собой один из важных компонентов агрегата. Предназначение синхронизаторов заключается в уравнивании оборотов всех валов КПП. Кроме того, эти элементы отвечают за безболезненное для коробки и безударное переключение шестеренок.

Нужно отметить, что непосредственно во время того, как водитель толкает селектор коробки при переключении со второй передачи на первую, можно почувствовать препятствие. Это препятствие мешает активировать первую скорость и именно это препятствие называется синхронизатором. В том случае, если КПП относительно новая или на нее недавно был установлен синхронизатор, то вы не ощутите проблем с переходом с повышенной скорости на пониженную. Включение первой передачи будет осуществляться без каких-либо преград.

Износившийся синхронизатор

Но если ваше транспортное средство уже прошло более сотни тысяч километров, то это напрямую отразиться на функционировании некоторых элементов агрегата. В частности, в первую очередь перестанут нормально работать синхронизаторы — они попросту не смогут выполнять задачи, возложенные на них изначально. Тогда автомобилист вынужден выполнять различные «трюки», о которых рассказывали нам деды — это всевозможные перегазовки с двойным выключением сцепления и так далее.

При выполнении таких трюков перегазовку будет исполнять функцию уравнителя сопряженных между собой шестеренок. Таким образом, если разница угловых скоростей высокая, а синхронизаторы износились достаточно сильно, то газовать водителю придется еще больше. В том случае, когда угловые скорости будут одинаковыми, автомобилист сразу поймет это — селектор КПП сможет без проблем перейти из повышенной скорости на пониженную. Таким образом, прикладывать усилия будет уже не целесообразно.

Новый синхронизатор для коробки передач

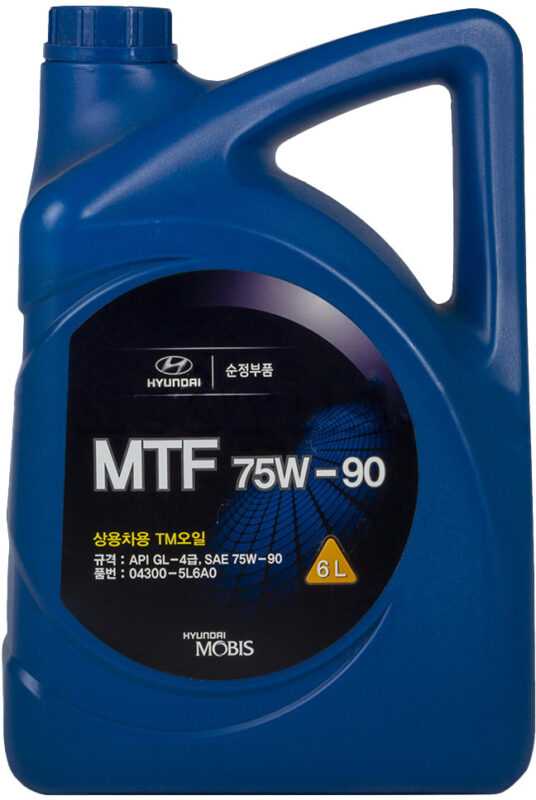

Когда менять масло

через 35-40 тыс. км требуется замена минерального масла

через 45-50 тыс. км требуется замена полусинтетического масла

через 65-70 тыс. км меняют синтетическое масло

Ранняя замена масла: от чего зависит

Если раньше СТО и автомобильные компании не рекомендовали менять масло, якобы рассчитанное на весь срок службы автомобиля, тогда сейчас все больше автопроизводителей и сервисных станций советуют проводить замену масла в зависимости от условий эксплуатации, особенно если это касается тяжелых режимов использования. Это актуально и для шестиступенчатой механики Киа Рио 4, не смотря на ее более высокую надежность и выносливость в сравнении с пятиступенчатым предшественником. Итак, чтобы определиться с подходящим регламентом замены, для начала нужно обозначить климатические и дорожные условия, при которых может понадобиться ранняя замена масла.

Для тех, у кого автомат

Если у вашей машины КПП автомат. Вам не помешает знание режимов, в которых может работать ваш автомат:

P — Для парковки и пуска двигателя. Переключение в этот режим возможно только после полной остановки машины.
R — Для движения назад. Переключение в этот режим так же возможно только после остановки машины и с нажатой педалью тормоза.
N — Нейтраль. Когда двигатель полностью отключен от КПП.
D — Движение вперед без ограничений переключения передач (чаще всего используемый режим работы КПП автомата).
D3(S) — Пониженные передачи для преодоления подъемов и торможения двигателям на спусках.
D2 — Режим для тяжелых условий (скользкая или горная дорога). Не переключаются передачи выше второй, то есть включаются только первая и вторая передачи.
D1(L) — Движение происходит только на 1 передаче, используется на бездорожье по грязи, по снегу или льду, там где нужно ехать без перегазовок, а также для преодоления крутых подъемов.

О неисправности КПП автомат гораздо сложнее тех, что встречаются с МКПП, и шансы отремонтировать ее в своем гараже невелики. Но несмотря на это кое-что знать о ней все же нужно хотя бы для того, чтобы не навредить ей неправильной эксплуатацией.

КПП автомат гораздо требовательнее к точности поддержания в ней уровня масла, чем механика. Ей очень вреден как слишком низкий, так и чрезмерно высокий уровень масла. И то и другое может привести к ее серьезным поломкам. В обоих случаях происходит вспенивание масла. При недостатке масла из-за того, что маслонасос вместе с маслом начинает захватывать воздух. При избытке масла оно вспенивается вращающимися деталями, которые в этом случае погружены в него. Вспененное масло лучше сжимается и имеет малую теплопроводность. Поэтому если эксплуатировать автомат с таким маслом давление в его системах управления будет низким. Что приведет к пробуксовке фрикционов и их интенсивному износу. Ухудшившаяся теплопроводность не позволит отводить все избыточное тепло. Что в совокупности с низким давлением приведет к тому, что автомат выйдет из строя и потребует серьезного ремонта.

Вспененное масло имеет больший объем. Поэтому проверка масла покажет слишком высокий уровень. Если вы обнаружили, что уровень масла поднялся без видимых причин нужно заглушить мотор и дать маслу отстоятся. После этого вновь проверить уровень. Если он окажется низким, нужно без опаски долить требуемую порию и повторить проверку.

Уровень масла в автомате проверяется при помощи щупа или через контрольное отверстие закрытое пробкой.

Как проверить уровень масла при помощи щупа

Прогреть масло до рабочей температуры (для этого нужно проехать около 15 км).

Провести рычаг выбор режима работы коробки через все положения, задерживаясь в каждом от 3 до 5 сек, до срабатывания автомата.
Оставить селектор режимов в положении P, и в этом положении определять уровень масла.
Не глуша двигателя вынуть масляный щуп, вытереть насухо и вновь вставить его в трубку до упора, после чего вытащить и считать показания. Верхняя граница следов масла на сухом щупе должна быть у отметки с надписью hot или на участке с перекрещивающимися насечками.

Проверяя уровень масла, обратите внимание на его вид. Темная с запахом гари жидкость говорит о том, что в агрегате далеко не все в порядке

Для начала попробуйте поменять в АКПП масло и фильтр. Молочный цвет ATF говорит о попадании в коробку охлаждающий жидкости. Охлаждающая жидкость размягчает и раздувает материал, из которого сделаны фрикционы. Не медлите с заменой такого масла, предварительно устранив причину попадания антифриза в коробку, иначе автомату будет нанесен значительный урон. Охлаждающая жидкость может попадать в коробку из-за негерметичности масляной секции в радиаторе системы охлаждения. В таком случае эмульсия будет наблюдаться и в коробке, и в системе охлаждения двигателя.

Как тронуться с места на автомобиле с МКПП

Вероятно, самая пугающая часть процесса обучения вождению машины на механике – это начало движения на первой передаче. Вам понадобится некоторое время, чтобы понять, как лучше отпускать сцепление и нажимать на газ, чтобы поймать тот самый оптимальный момент и начать движение.

Практиковаться лучше на пустой стоянке. Покрытие должно быть ровным, наличие каких-либо иных транспортных средств поблизости крайне нежелательно. Желательно, чтобы на переднем пассажирском кресле находился человек, который четко понимает и умеет правильно ездить на механике.

Нажмите на педали сцепления и тормоза, после чего запустите двигатель. Чтобы завести автомобиль с механической коробкой всегда нажимайте сцепление ещё до того как будете включать зажигание. Хотя держать правую ногу на педали тормоза при запуске мотора в машине на механике необязательно (как это делают в автомобилях с автоматической трансмиссией), эта привычка вам не помешает.

Левая нога полностью выжимает педаль сцепления, а правая нога нажимает на тормоз. Заводим машину.

Включение 1-й передачи. Переводим рычаг переключения КПП в положение, соответствующее первой передачи.

Если вы не будете придерживаться этого простого правила, то услышите очень неприятный скрежет. Если ситуация будет повторяться неоднократно, вам придётся ехать к автомобильному мастеру. Убедитесь в том, что ваша левая нога, по-прежнему, выжала педаль сцепления до упора, после чего включайте 1-ю передачу.

Для этого надо использовать правую руку и переместить рычаг переключения передач вверх и влево.

Убедитесь в том, что передача действительно включена. Это можно легко почувствовать, а также увидеть. Рычаг должен оставаться на месте после того, как вы уберёте от него руку.

Держите ноги на педалях сцепления и тормоза, полностью выжав их. Не снимайте левую ногу с педали, в противном случае автомобиль заглохнет. Переместите правую ногу с педали тормоза на педаль газа. Приблизительно в тот же момент нужно начать медленно отпускать педаль сцепления левой ногой.

Это самый сложный этап для новичков, которые хотят правильно ездить на механике. Ещё раз: правую ногу перемещаем с педали тормоза на педаль газа и медленно нажимаем газ… Одновременно медленно отпускаем педаль сцепления левой ногой. Постарайтесь слегка нажать педаль газа и держать её так, чтобы стрелка тахометра показывала около 1500-2000 об./мин. В это время необходимо постепенно отпускать педаль сцепления левой ногой.

Если всё сделано правильно, вы начнете чувствовать, что шестерни коробки передач соединятся с двигателем, в результате чего автомобиль начнет медленно двигаться вперед. Когда скорость немного вырастет, можно отпускать сцепление. Поздравляем! Теперь вы научились трогаться и ехать на первой передаче. Если двигатель заглох, начинайте всё с начала.

Переходим к остановке. Нужно не просто научиться ездить на механике, но и вовремя остановиться. Для того чтобы остановить машину с механической коробкой переключения передач, необходимо просто нажать педаль сцепления левой ногой и педаль тормоза правой ногой одновременно.

Тренируйтесь до тех пор, пока не научитесь начинать движение и ехать на первой передаче без каких-либо загвоздок. Если ничего не получается, не стоит разочаровываться, нужно просто начинать процесс снова.

Начало движения на первой передаче ничем не отличается от старта на задней передаче. Правда, в последнем случае нужно будет выбрать соответствующее положение рычага КПП. На участках с уклоном можно начинать движение даже без нажатия на педаль газа, придётся просто медленно отпустить сцепление.

Найдите горку и практикуйтесь на ней. После получения определенного опыта на ровной поверхности обязательно потренируйтесь на холме. Трогаться на подъеме намного сложнее, чем на ровном участке, поэтому уделите этому моменту достаточно времени и сил. Очень часто начинающие водители, которые только сели за руль автомобиля с механикой, попадают в неприятности, связанные с вынужденной остановкой и началом движения в пробке на участке дороги с уклоном.

Как включить первую передачу без вреда для коробки?

Зачастую неопытные автомобилисты, включая селектор КПП со второй скорости на первую, могут заметить, как появляются некоторые трудности, в частности, как тяжело включается первая передача. В таких случаях начинающий водитель часто пытается включить скорость, применяя силу, просто вбивая селектор в нужное положение. Этого делать ни в коем случае нельзя, поскольку такие действия могут быть чреватыми.

Собственно, заметив такой недостаток в МКПП, автомобилисты и разработали правило — первая скорость должна включаться только для того, чтобы тронуться с места. Во всех остальных случаях включаются вторая, третья и четвертые передачи. Особенно часто таким правилом пользуются бывалые автомобилисты, но мы от себя хотим сказать, что это в принципе неправильно.

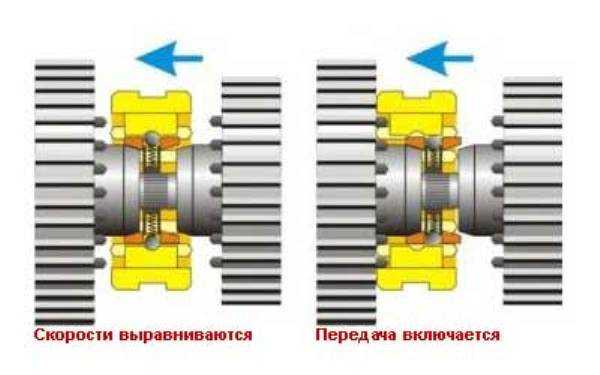

Принцип работы синхронизаторов коробки передач

Любой автоинструктор вам скажет, что выбор скорости должен осуществляться исходя из скорости езды и оборотов коленвала мотора. В принципе, даже припарковаться нормально возможно только на первой скорости. Если вы попробуете припарковаться на второй скорости, то вам придется очень быстро маневрировать, да и на сцепление в таких случаях будет воздействовать сильная нагрузка. Собственно, как и на сам агрегат КПП. Соответственно, для себя вы должны усвоить одно простое правило — включать первую передачу при движении можно, только если скорость маленькая, а обороты коленчатого вала невысокие.

Четырехступенчатая автоматическая коробка передач Киа Рио

На автомобилях Киа Рио использовалась 4-ступенчатая коробка автомат Хендай A4CF1. Эта линейка была призвана заменить собой АКПП типа AF и BF, но в силу технических проблем все версии долго выпускались одновременно.

Технические характеристики АКПП следующие:

тип – гидроавтомат;
объем ДВС – до 1.6;
крутящий момент – до 160 Нм;
объем смазывающей жидкости – 6,8 л;
оригинальное масло – Hyundai ATF SP-III;
периодичность замены смазки и фильтра – 60000 км;
ориентировочный ресурс – 200 тысяч.

На автомобилях Kia Rio АКПП первых лет выпуска демонстрировала низкий ресурс ввиду проблем по электрической части. Автомат также имел ряд характерных болячек:

выход из строя гидроблока (требовалась переборка и замена соленоидов);
частые течи из сальников (вызывают падение уровня смазки и поломку насоса);
непереносимость грязного масла (для продления срока службы его нужно часто менять).
