Рено логан датчик включения вентилятора охлаждения где находится

Работа системы управления двигателя Рено Логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ через 2 с выключает топливный насос и вновь включает его после начала проворачивания. При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок, катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя, нагрузки на двигатель и температуры охлаждающей жидкости. Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот. При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя. Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов. При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса уменьшаются. ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен). Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

RENAULT LOGAN II

ОБЩИЕ ДАННЫЕ
Радиус поворота, м	5,0	5,0
Снаряженная / полная масса, кг	1106 / 1545	1127 / 1545
Время разгона 0 — 100 км/ч, с	11,9	10,5
Максимальная скорость, км/ч	172	180
Топливо / запас топлива, л	А91 / 50	А91 / 50
Расход топлива: городской / загородный / смешанный цикл, л/100 км	9,8 / 5,8 / 7,2	9,4 / 5,8 / 7,1
ДВИГАТЕЛЬ
Расположение	Спереди поперечно	Спереди поперечно
Конфигурация / число клапанов	Р4 / 8	Р4 / 16
Рабочий объем, куб. см	1600	1600
Степень сжатия	9,5	9,8
Мощность, кВт / л.с.	82 при 5000 об/мин.	102 при 5750 об/мин.
Крутящий момент, Нм	134 при 2900 об/мин.	145 при3750 об/мин.
ТРАНСМИССИЯ
Тип	переднеприводная	переднеприводная
Коробка передач	М5	М5
ХОДОВАЯ ЧАСТЬ
Подвеска: спереди / сзади	Мак-Ферсон / упругая балка	Мак-Ферсон / упругая балка
Рулевое управление	реечное с гидроусилителем	реечное с гидроусилителем
Тормоза: передние / задние	дисковые / барабанные	дисковые / барабанные
Размер шин	185/65 R15	185/65 R15

Проверка датчика включения вентилятора

Проверять ДВВ можно двумя методами — подогревая его в теплой воде либо можно даже нагреть паяльником. Оба они подразумевают проверки на обрыв. Только в последнем случае понадобится мультиметр с термопарой, а в первом — термометр, способный измерять температуру выше 100 градусов по Цельсию.

Если проверяться будет трехконтактный датчик включения вентилятора, с двумя скоростями включения (ставится на многих иномарках), то желательно одновременно использовать сразу два мультиметра. Один — для проверки одной цепи, а второй чтобы одновременно проверить вторую цепь. Суть проверки в том, чтобы узнать, срабатывает ли реле при нагреве до той температуры которая указана на датчике.

Проверяют датчик включения вентилятора охлаждения радиатора по следующему алгоритму (на примере трехконтактного датчика и одного мультиметра, а также мультиметра с термопарой):

Проверка ДВВ в теплой воде с помощью мультиметра

1. Установить электронный мультиметр в режим «прозвонки».
2. Подсоединить красный щуп мультиметра к «плюсовому» контакту датчика, а черный — к «минусу», отвечающему за меньшую скорость вращения вентилятора.
3. Щуп, измеряющий температуру подсоединить к поверхности чувствительного элемента датчика.
4. Включить паяльник и приложить его жало к чувствительному элементу датчика.
5. Когда температура биметаллической пластины достигнет критического значения (указанного на датчике), то исправный датчик замкнет цепь, и мультиметр будет сигнализировать об этом (в режиме прозвонки мультиметр пищит).
6. Переместить черный щуп на «минус», отвечающий за вторую скорость вращения вентилятора.
7. По мере продолжения нагрева через несколько секунд на исправном датчике должна замкнуться и вторая цепь при достижении пороговой температуры, мультиметр опять запищит.
8. Соответственно, если при прогреве датчик не замыкает свою цепь — он неисправен.

Проверка двухконтактного датчика выполняется аналогично, только сопротивление нужно измерять лишь между одной парой контактов.

Если нагрев датчика производит не паяльником, а в емкости с водой, то следите чтобы покрывала не весь датчик целиком, а лишь его чувствительный элемент! По мере нагрева (контроль осуществляется термометром) будет происходить такое же срабатывание как и описывалось уже выше.

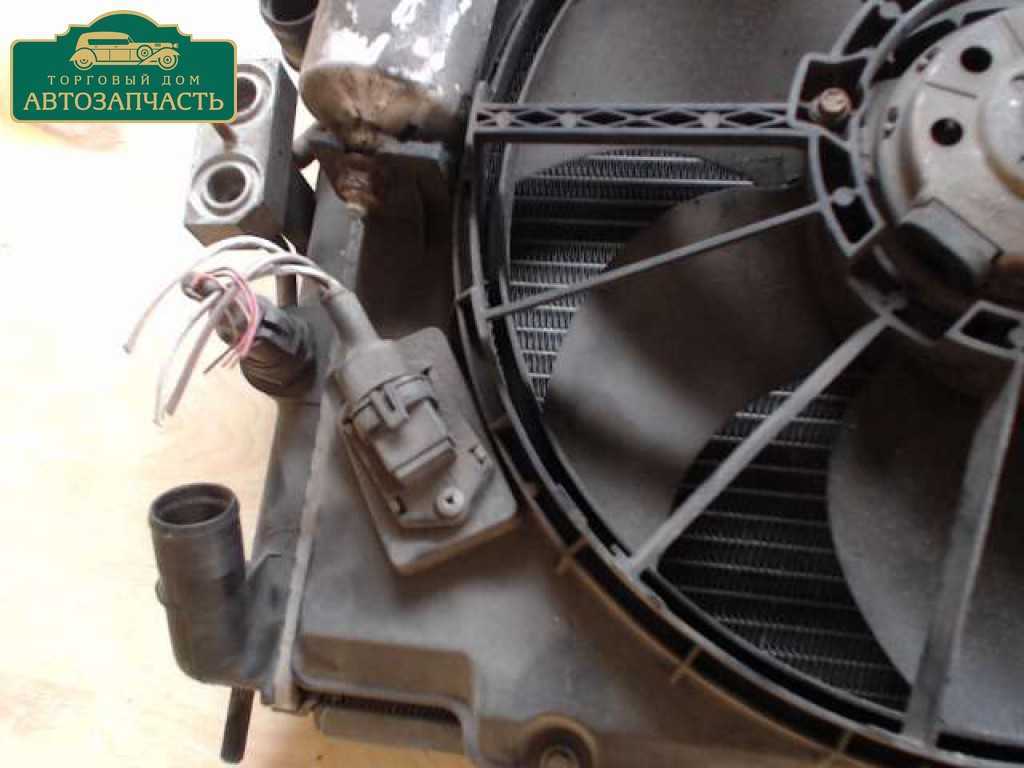

Устройство системы охлаждения и принцип включения вентилятора

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 — элемент в виде пробки для бака расширения; 2 — расширительный бачок; 3 — шланг отвода жидкости из патрубка; 4 — шланг проходящий между радиатором и бачком расширительным; 5 — шланг отводящий от радиатора; 6 — бачок с лева от радиатора; 7 — трубка алюминиевая; 8 — системы заглушки; 9 — бачок с права от радиатора; 10 — пробка для слива; 11 — середина радиатора; 12 — кожух для электрического вентилятора; 13 — пластиковые крылья электрического вентилятора; 14 — электрический двигатель; 15 — насосный шкив зубчатый; 16 — крыльчатка насоса; 17 — ремень привода вала распределительного; 18 — блок для двигателя; 19 — насосная труба; 20 — шланг для радиатора с подводящей функцией; 21 — шланг радиатора отопителя с функцией отвода; 22 — шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 — выпускной патрубок; 24 — шланг для заправки; 25 — шланг радиатора отопителя с функцией подвода; 26 — термостат; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет — 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются — 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114»).

Замкнутость массы

Функционирование вентилятора зависит от разных способов, в этом вы уже убедились прочитав данную статью. Существует еще одна причина, которая выводит из строя работоспособность вентилятора. Например, при плохом прикручивании соответствующих проводов к кузову, вентилятор подключается к аккумулятору напрямую. Следует отметить, что в этом случае, необходимо своевременно принять меры, чтобы избежать серьезных проблем.

При таком варианте, можно ожидать возгорание автомобиля. Если произойдет сильное замыкание, то, соответственно, нагреются все провода. Чтобы избежать серьзных последствий, следует проверить соединения и провода, которые имеют доступ к датчику. Надежное скрепление проводов и неповрежденная изоляция, снижает риск возникновения серьезных последствий.

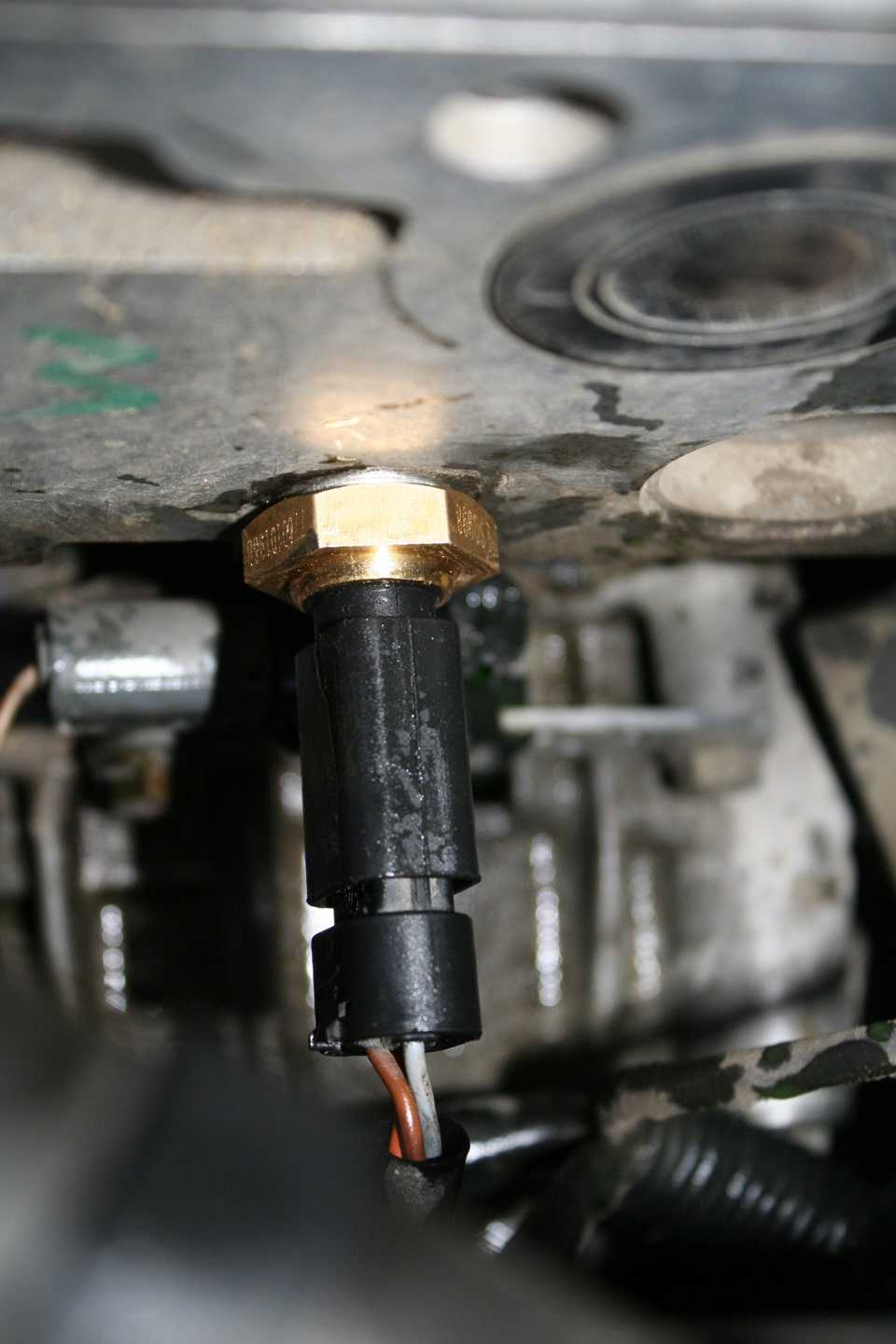

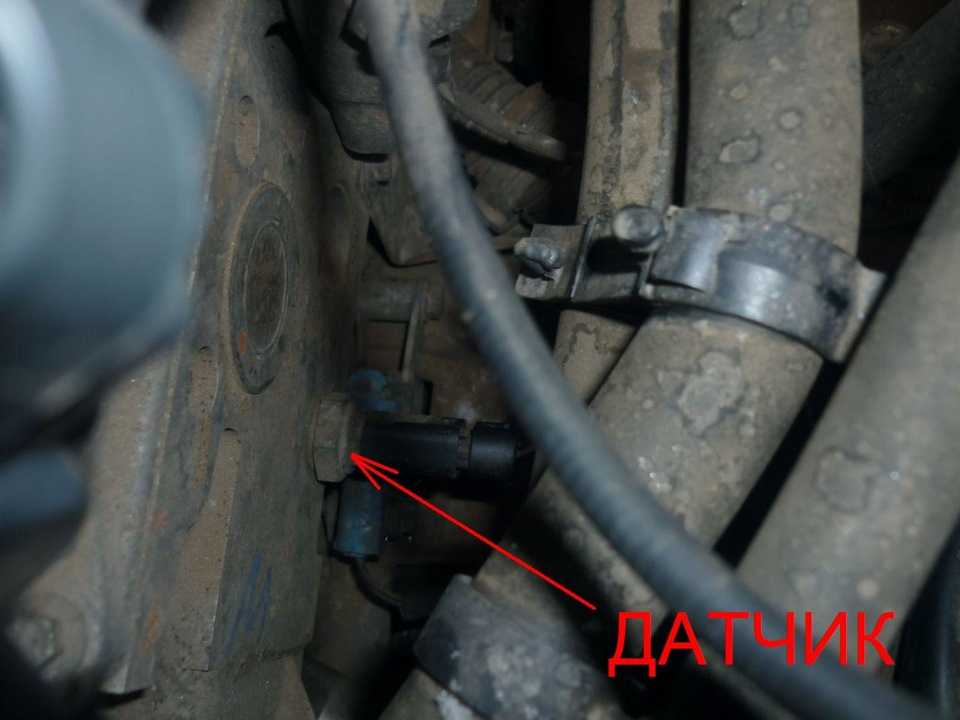

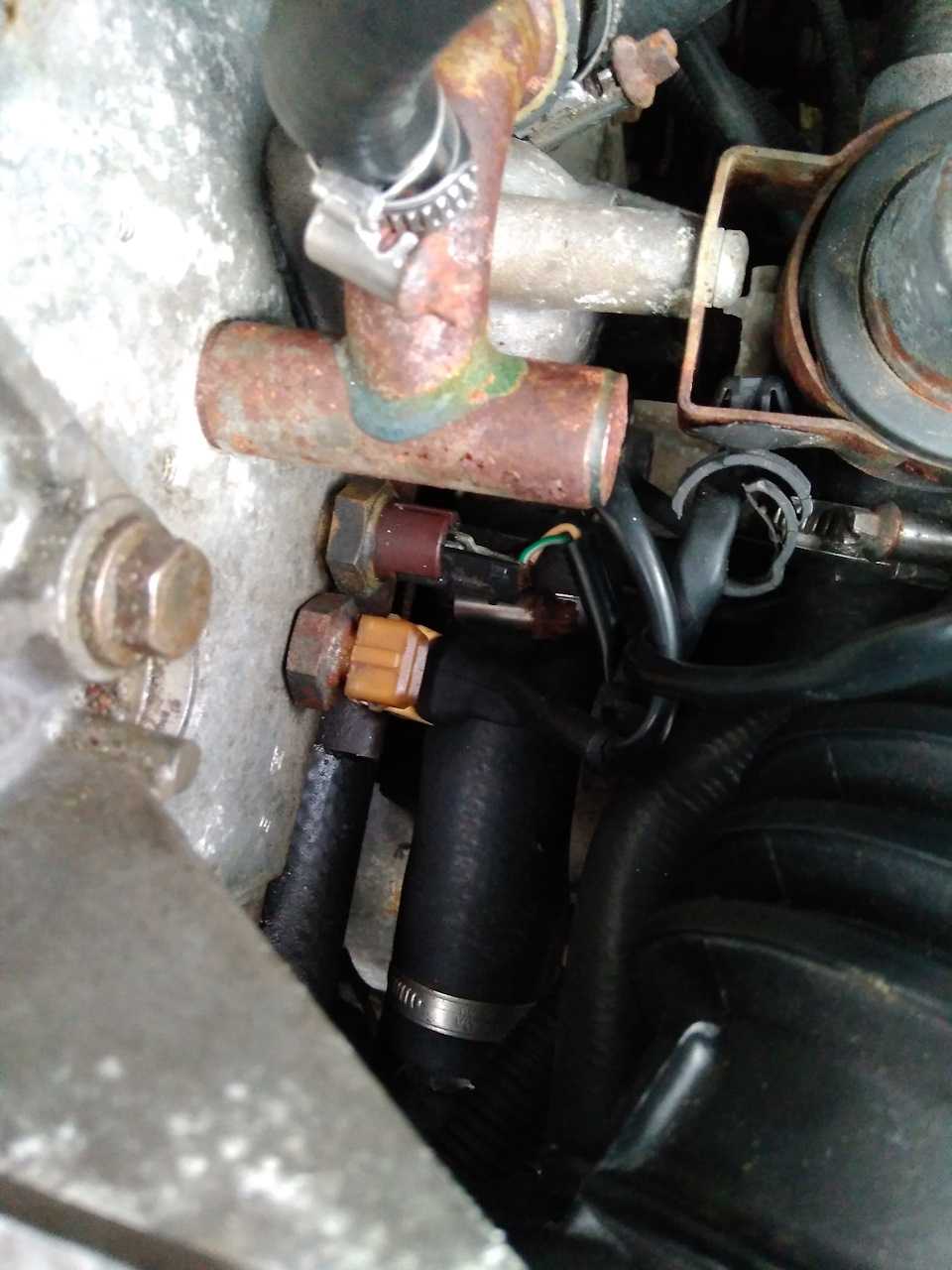

Датчики температуры на Renault Logan

Функционирование современных транспортных средств невозможно без разнообразных датчиков, каждый из которых выполняет определенные функции. Эти датчики контролируют состояние автомобиля, сообщая водителю информацию о процессах, происходящих в двигателе, а также о неполадках в его работе. С их помощью ЭБУ управляет работой основных узлов автомобиля. Например, кислородный датчик контролирует количество топлива впрыскиваемого с помощью форсунок в камеры внутреннего сгорания.

Датчики являются расходными элементами и если они выходят из строя, то уже не поддаются ремонту. Датчик температуры, который определяет нагревание охлаждающей жидкости, является одним из основных. Он защищает силовой агрегат от перегрева, особенно в летнюю жару. Выход датчика из строя может вызвать серьезные неполадки в работе всего двигателя. Это чаще всего происходит с автомобилями, имеющими большой пробег, но и новые не застрахованы от поломки датчика охлаждающей жидкости.

Датчики температуры делятся на два типа:

Видео:Активация БК, часы, отображение температуры, ленивые поворотники, антиоткат и др.функции на РеноСкачать

Первый контролирует работу всего двигателя, а второй сообщает водителю информацию о температуре охлаждающей жидкости двигателя.

Также в автомобиле имеется датчик, определяющий температуру всасываемого воздуха. Он необходим для правильного регулирования состава топлива, которое подается в двигатель. Это нужно для того, чтобы мотор работал стабильно при разных режимах температуры. ДТВВ иногда находится на самом воздушном фильтре или же сразу за ним. Датчик выполняется в двух вариациях: отдельно или как часть другого датчика, который определяет массовый расход потребляемого воздуха (ДМРВ).

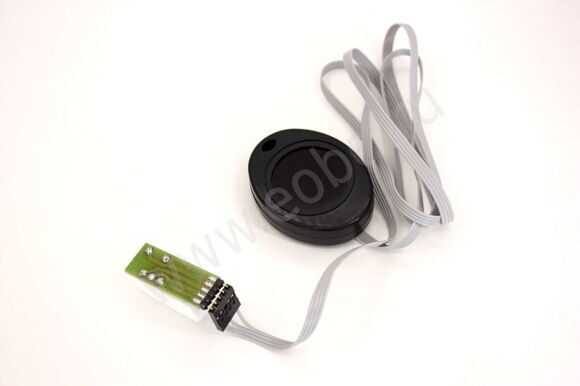

В продаже также индикатор температуры с синей подсветкой- смотреть

Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Напряжение питания, В	10. 15
Потребляемый ток, не более, мА	50
Цвет индикатора	красный
Габаритные размеры, мм	55*43*14

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

ГРАНТА, КАЛИНА 2, ПРИОРА с 2013г

ПРИОРА 2, XRAY, Vesta с 2017 по 2019г.

COROLLA c 2006, RAV4 c 2013г

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG. СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

Санкт-Петербург, Дальневосточный пр-т, д.20, к. 2 тел. +7-921-980-50-84 Посмотреть на карте.

Вступайте в нашу группу в контакте, будьте в курсе новостей!

Пишите и читайте отзывы о нас:

Видео:Активация Бортового компьютера на Рено второго поколения. Логан, Сандеро, Дастер.Скачать

Вступайте в наши сообщества:

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть горячий воздух не попадает внутрь машины, стоит проверить наличие охлаждающей жидкости в системе.

Уровень охлаждающей жидкости должен быть выше минимального, но ниже максимального значения согласно маркировке на бачке. Часто автомобилисты фиксируют взор на затемнении под отливом танка. То есть в том месте, где находится сайт. Ошибочно принимать это затемнение за присутствие антифриза. То, что сайт ниже минимального уровня, не может не настораживать. Поэтому охлаждающую жидкость придется доливать в любом случае. Лучше открутить крышку бачка и визуально проверить количество жидкости.

Если в системе достаточно антифриза, проблема может заключаться в неисправности термостата. Чтобы проверить эту деталь, вам нужно будет завести машину и дать поработать двигателю 5-7 минут. Затем коснитесь рукой патрубка, идущего к радиатору от термостата.

Если в течение определенного периода времени форсунка чувствует ту же температуру, что и идущая к радиатору отопителя, то термостат необходимо заменить.

Самая частая причина, по которой печка на Рено Логан плохо греется, — это грязь на радиаторе отопителя. Эта деталь забита мелочью из расширительного бачка. Точнее с расположенного в нем сайта. Разрушение участка можно проверить обычной отверткой. Для этого опускаем инструмент в бак и нажимаем на платформу.

Если произойдет разрушение детали, отвертка будет свободно ходить.

На снятом танке разрушенный участок выглядит так.

Так выглядит небольшая крошка пластика с разрушенного участка.

Конечно, такие мелкие детали без проблем засорят радиатор отопителя, даже если именно здесь находится самый тонкий канал. Резервуар с поврежденной переборкой подлежит замене. Можно просто сломать перегородку. Однако такие действия не избавят автовладельца от проблем, ведь помимо перегородки на баке со временем разрушаются ниппели.

Таким образом, бак разбирается и выбрасывается. На ее место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан выходит из строя из-за проблемы с разрушением пластиковых элементов, этот дефект возникает после пробега более ста тысяч километров

Важно отметить, что при установке оригинального расширительного бачка в комплект входит новая заглушка

Эту деталь устанавливать не нужно, так как они плохо удерживают давление в системе. Поэтому новую емкость лучше закрывать заводской крышкой.

Этот совет не был напрасным. Причиной плохой работы системы отопления может быть крышка расширительного бачка. Если не удерживать клапан в крышке, в системе не будет создано необходимое давление. Следовательно, протекание радиатора отопителя будет плохим. Проверить надежность покрытия можно несложно. Просто подуйте на клапан. Его нелегко сдуть, так как он должен выдерживать давление.

Как уже отмечалось, при установке нового бака, даже оригинального, не рекомендуется закрывать его крышкой, входящей в комплект.

Иногда в систему попадает воздух, что приводит к проблемам с ее нормальной работой. Однако воздух не может появиться сам по себе. Для этого необходимо открыть систему охлаждения. Во избежание проблем после замены какой-либо детали стоит проветрить. Этим действием можно управлять с помощью триггера.

Проблема плохой работы печки может скрываться под капотом и внутри автомобиля. Нередко холодная печка Рено Логан связана с забитым салонным фильтром. Если салонный фильтр отсутствует, испаритель засорится, что также приведет к проблемам с воздушным потоком.

Заранее проведите профилактику деталей системы отопления и вентиляции, включая своевременную замену фильтров и подбор только качественного антифриза. Предотвратить проблему намного проще, чем искать решение.

Как работает печка Renault Logan

Воздух поступает в машину либо естественным путем, либо с помощью вентилятора. Поступающий снаружи воздух может проходить через радиатор, нагреваясь, или пропускать его. Это зависит от положения заслонки, которая связана с терморегулятором.

Радиатор нагревает воздух, поступающий в салон. Это связано с циркуляцией, как ни странно, теплоносителя. Он отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным трубам течет к радиатору. Максимальная температура нагрева может достигать 100 градусов — система закрытая и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух попадает в салон через воздухозаборники — специальные отверстия, расположенные в центре и по бокам панели приборов. Расход воздуха регулируется блоком управления отопителем.

Основные неисправности моторов печки

Чаще всего причиной поломки моторчика отопителя является естественный износ его деталей. При длительной работе старение металла — это неизбежное зло, так как щётки, колечки и подшипники имеют ограниченный ресурс. Реже моторчик выходит из строя из-за нарушений в электрике — например, порвались провода или окислились контакты. И также неисправность моторчика бывает обусловлена совсем простой причиной — выработкой смазки.

Обычно водитель автомобиля «Рено Логан» может самостоятельно диагностировать неполадки в работе моторчика. О возникновении неисправностей судят по следующим признакам:

• изменение звука работы печки;
• вывод тепла стал неравномерным и слабым;
• печка с трудом включается.

Если работа печки не соответствует заданным параметрам настройки, то это говорит о неполадках в работе моторчика

Печка начала свистеть

Часто водитель слышит громкий свист во время работы печки. Звук доносится из-под корпуса центральной консоли и свидетельствует о поломке подшипника моторчика или появлении сильного люфта на валу устройства. Если печка начинается свистеть при работе, то скоро она перестанет нормально функционировать, поэтому лучше всего сразу же заменить моторчик на новый.

Смазка моторчика рекомендуется в профилактических целях, но как этап ремонта процедура не позволит надолго устранить свист печки

Почему печка заедает или не включается

Владельцы старых «Логанов» хорошо знакомы с ситуацией, когда печка не включается. Обычно неисправность устраняется ударом по центральной консоли с правой стороны. Печка после этого сразу же начинает работать.

Причин для заедания механизма может быть несколько:

• разболтался подшипник;
• сильный износ вала;
• недостаток смазки;
• износ щёток мотора.

Удары по приборной панели нельзя считать эффективным методом для восстановления работоспособности печки

Когда печка слабо дует

Обычно неполадки в работе печки водитель замечает не сразу. Чаще всего слабый поток тёплого воздуха при открытых на максимум шторках вызывает недоумение зимой: в салоне холодно, хотя печка должна выдавать сильный поток тепла. Иногда водители замечают, что на четвёртом режиме устройство работает даже слабее, чем на втором.

Причина поломки — замыкание или выход из строя моторчика. В редких случаях возможно просто сильное засорение фильтра в салоне. Соответственно, придётся снимать моторчик печки и фильтрующий элемент и смотреть, в чём именно скрывается причина неисправности.

Если печка на максимуме очень слабо дует, то нужно менять моторчик

Отчет по замене темостата

Перед заменой термостата на Рено Логан слейте охлаждающую жидкость. Для этого спустите давление, открутив крышку расширительного бачка автомобиля.

Затем снимаем верхний шланг расширительного бачка, окрутив хомут.

Затем в предварительно подготовленную емкость сливаем охлаждающую жидкость. Это можно сделать намного быстрее, если в расширительный бачок через отверстие, с которого мы сняли верхнюю трубку, подать воздух из компрессора. Сливать охлаждающую жидкость лучше на холодном двигателе.

После того как жидкость слита (около 3-х литров), снимаем воздуховод. Снимается он легко, нужно только отщелкнуть его (клипсы).

Затем открутите три болта крепления термостата. Откручиваются они головкой на , зависит от мотора.

После этого извлекаем термостат из корпуса.

Установка нового термостата начинается с подготовки установочного места, тщательно почистить его. Сам корпус термостата проверьте на наличие потеков, трещин и т. д. Если дефекты обнаружены, его лучше заменить.

Устанавливаем новый термостат. Он должен сидеть на своем месте плотно, на уплотнителях не должно быть дефектов.

Установка происходит в обратном порядке снятию. Прикручиваем три болта, устанавливаем патрубок воздуховода. Хомут верхнего патрубка расширительного бачка можно использовать повторно (если его сняли без повреждений).

Ещё кое-что полезное для Вас:

Затем заливаем антифриз. Опытные автолюбители рекомендуют перед повторным использованием антифриза процедить его, чтобы исключить из него примеси, которые могли попасть туда при сливании.

Вместе с пробкой заливной горловины нужно снять пробку для стравливания воздуха, чтобы при заливке антифриза не завоздушить систему охлаждения.

Охлаждающая жидкость заливается до максимального уровня, отмеченного на расширительном бачке. При этом жидкость должна начать немного вытекать из отверстия для стравливания воздуха. Заливать антифриз при этом нужно порционно, с небольшими перерывами, чтобы дать возможность воздуху выйти через небольшое отверстие для стравливания.

Чтобы остановить вытекание антифриза, нужно рукой закрыть отверстие заливной горловины расширительного бачка и на отверстие для стравливания воздуха надеть колпачок.

Доливать жидкость в расширительный бачок нужно до уровня между верхней и нижней отметкой. После нагревания мотора антифриз расширится и уровень дойдет до верхней метки.

Крепко закручиваем пробки, включаем фары и прогреваем мотор. Включать фары нужно, чтобы увеличить нагрузку на генератор и на мотор, а он от этого быстрее прогреется. После того как двигатель прогрелся, проверяем уровень антифриза в расширительном бачке. Если он не соответствует верхней метке, доливаем.

Видео: Замена термостата на Рено Логан

Чтобы окончательно стравить остатки воздуха из системы, закрываем рукой заливную горловину расширительного бачка и открываем пробку отверстия для стравливания воздуха.

Проверяем еще раз уровень антифриза, при необходимости доливаем. Желательно прогреть двигатель до включения вентилятора охлаждения, если в этот момент уровень антифриза соответствует верхней метке, значит мы залили его в нужном количестве. На этом замену термостата Renault Logan можно считать законченной.

Вынимаем термостат из корпуса.

Снимаем резиновую прокладку с термостата. Если прокладка повреждена или потеряла эластичность, ее необходимо заменить новой. Для проверки термостата опускаем его в сосуд с водой. Подогреваем сосуд, одновременно помешивая воду и контролируя по термометру начало открытия клапана. Шток клапана должен начать выдвигаться при температуре 89 °С…
