Обзор лучших летних и зимних шин
Размер и цена – величины пропорционально зависимые. Чем больше диаметр колеса, ширина протектора и его глубина – тем дороже обойдется приобретение. Оптимальные варианты колес подходящих для эксплуатации в зимний период времени:
Производитель Ling Long предлагает комфортные, надежные шины. Единственным «минусом» подобного товара является его сравнительно высокая стоимость. Минимальная цена модели T820 – от 24 тыс. рублей. Демократичным вариантом является резина от того же производителя, но другой модели – 18PR LM329. Одно колесо обходится примерно в 17 тыс. рублей.
Хорошим решением станет комплект шин производства Cordiant. Она менее прочная чем рассмотренные выше аналоги. Однако порадует покупателя сравнительно низкой ценой – всего 14 тыс. рублей за 1 баллон. Неплохие варианты предлагает ещё один отечественный производитель – КАМА.
Принцип работы
Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.
схема
Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .
Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.
регулировка давления в системе
При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.
Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ}, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.
вывод для подкачки шин
Регулятор давления имеет клапан отбора воздуха, например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.
Неисправности регулятора
Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.
фильтр регулятора
Это интересно: Характеристики современного грузовика КамАЗ-5490 с двигателем Mercedes (Мерседес)
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Схема пневмосистемы Камаз 43118
Пневмосистема Камаз 43118 – это гидравлическая система, которая поддерживает работу и управление тормозными механизмами автомобиля. Схема пневмосистемы Камаз 43118 включает в себя множество компонентов, которые работают вместе для обеспечения безопасности водителя и пассажиров.
В состав пневмосистемы входят элементы системы смазки, распределитель, подпорный устройство, клапан управления и цилиндр подъема. Вся система работает на основе принципа пневмогидравлического усиления, где под давлением воздуха поднимается поршень, который управляет подъемом фрикционных механизмов.
Имея пневмосистему на своем Камазе 43118, водитель может чувствовать себя более защищенно на дороге, так как система обеспечивает стабильность торможения и отсутствие скольжения на мокрой дороге. Благодаря правильной установке и регулировке пневмосистемы, можно достичь максимальной эффективности торможения.

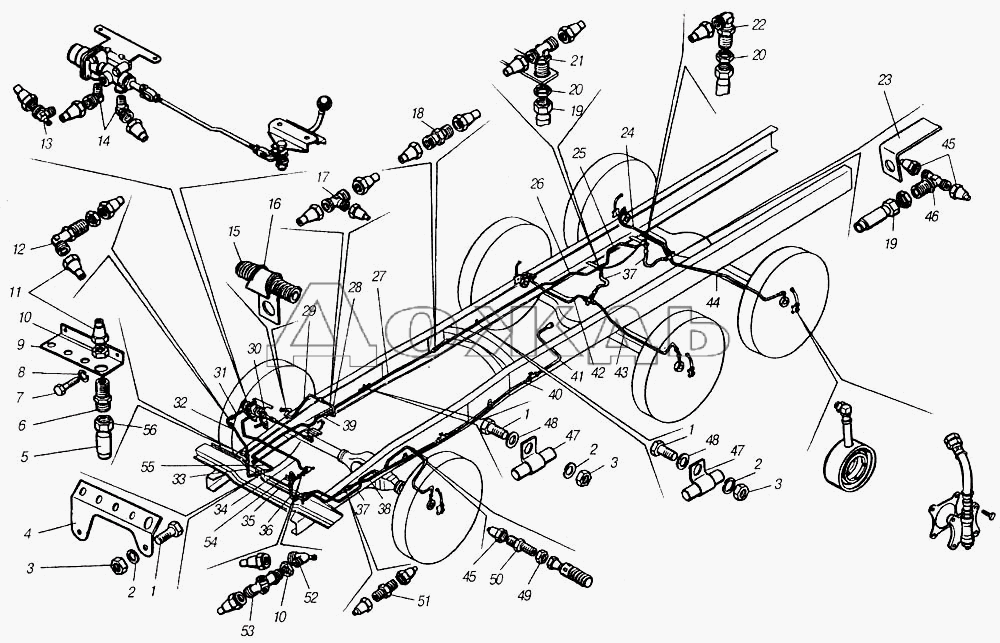

Как качать колеса на камазе
Управление системой регулирования давления воздуха в шинах осуществляется из кабины водителя.
В систему регулирования давлением воздуха в шинах входят: краны запора воздуха, пневмопроводы, узлы уплотнения подвода воздуха и, в зависимости от установленной на автомобиле панели приборов, органы регулирования давлением воздуха в шинах.
Краны запора воздуха установлены на каждом колесе, они предназначены для отключения шин от системы на длительной стоянке автомобиля КамАЗ и в случае выхода из строя манжет головки подвода воздуха. Колесные краны закрываются только при длительных (более 24 часов) стоянках автомобиля.
Узлы уплотнения подвода воздуха установлены непосредственно в цапфы мостов и обеспечивают герметичность подвижного соединения. Воздух к узлам поступает через штуцер. Из полости узла воздух по каналу полуоси поступает к крану запора воздуха и далее по соединительному шлангу в шину колеса.
Для автомобилей КамАЗ, укомплектованных панелью приборов КАМАЗ
В систему регулирования давления воздуха в шинах входит кран управления давлением с клапаном-ограничителем, ограничивающим падение давления в пневмосистеме (см. Таблицу Пониженное и номинальное давление в шинах ).
Установка величины давления в шинах производится с помощью рычага крана управления, расположенного справа от водителя под панелью приборов (см. рис. Рычаг крана управления давлением воздуха в шинах ).
Пониженное и номинальное давление в шинах
Применяемость на автомобиле
Пониженное давление,кПа (кгс/см2)
Номинальное давление,кПа (кгс/см2)
Видео:Система подкачки шин камаз 4310, пробую реанимировать!!!Скачать
Рычаг управления имеет три положения:
Рычаг крана управления давлением воздуха в шинах
Давление воздуха в воздуха в шинах определяется по манометру, расположенному на щитке приборов, только при нейтральном положении рычага, при полностью открытых колесных кранах.
Для повышения давления воздуха в шинах перевести рычаг влево, при этом стрелка на манометре займет правое крайнее положение. Выдержав рычаг в этом положении некоторое время, перевести его в нейтральное положение и по манометру определить установившееся давление. Для достижения нужного — давления повторить данную операцию.
Для снижения давления воздуха в шинах перевести рычаг вправо. При этом стрелка на манометре падает до «О». Выдержав рычаг в правом положении некоторое время (1-2 мин), перевести его в нейтральное положение и по манометру определить установившееся давление. При необходимости, для достижения нужного давления воздуха в шинах повторить операцию.
Внимание! Запрещается устанавливать рычаг крана управления давлением в положение, соответствующее накачке шин, при закрытых кранах запора воздуха во избежание повреждения шинного манометра и головок подвода воздуха. Для автомобилей укомплектованных панелью приборов ИКАР-ЛТД

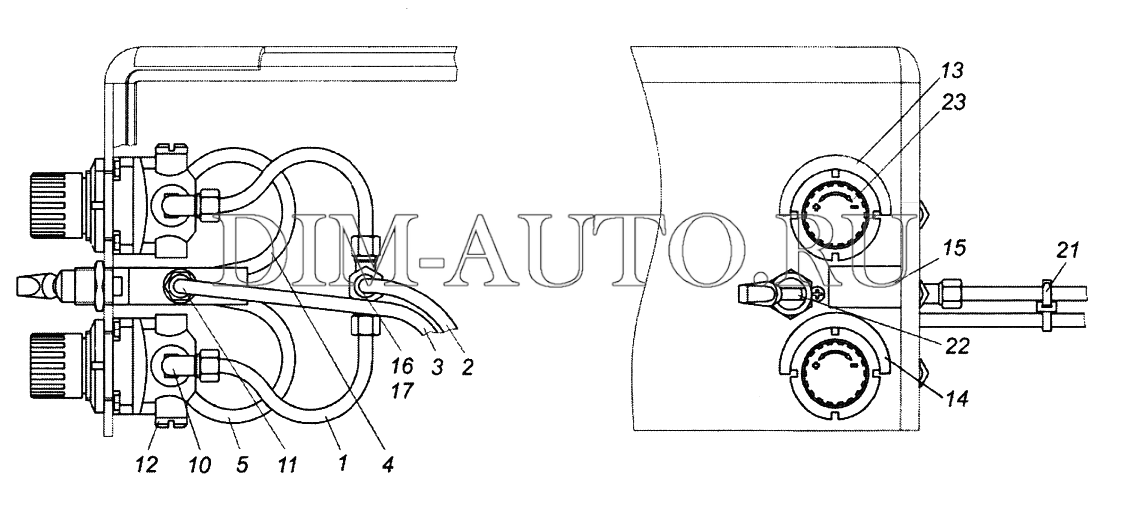

Для автомобилей укомплектованных панелью приборов ИКАР-ЛТД
В систему регулирования давления воздуха в шинах входят: микрорегулятор пониженного давления, микрорегулятор номинального давления, распределитель давления в шинах.
Микрорегуляторы отрегулированы на пониженное и номинальное давление в пневмосистеме (см. Таблицу Пониженное и номинальное давление в шинах ).
Установка величины давления в шинах производится с помощью переключателя распределителя, расположенного на дополнительной панели под панелью приборов ( см. рис. Установка величины давления в шинах ).
Переключатель распределителя имеет два положения (правое и левое).
Правила пользования системой регулирования давления воздуха в шинах
Движение автомобиля по дорогам с твердым покрытием и укатанным грунтовым дорогам допускается только при давлении в шинах, соответствующем максимальной нагрузке.
Видео:Подкачка шин Камаз 4310 реанимирована!Скачать
На труднопроходимых участках пути допускается кратковременное снижение внутреннего давления воздуха в шинах, при этом максимальная скорость и величина пробега должны соответствовать нормам, указанным в таблице.
Давлениев шинах,кПа (кгс/см2)
Максимальный пробегв течение гарантийногосрока, км
Безопасность движения по дорогам общего пользования исключает возможность езды на колесах с давлением в шинах, отличающимся от нормативного. Камаз – тяжелый автомобиль, который, при всех своих достоинствах, имеет большую массу, и удержать его на дороге при спущенных или перекачанных колесах тяжело. Материальный аспект также немаловажен ввиду высокой стоимости комплектующих и запчастей.
Описание и сфера применения
В отличие от дальнобойных собратьев, например, ЗИЛ-4520, более компактный и маневренный МАЗ-5551 легко перемещается в городских условиях. Чаще всего его можно встретить трудящимся на городской строительной площадке. Главное предназначение этого грузовика — перевозка сыпучих материалов, причем на коротком плече, что определяется его приводом 4х2.
Смотрите на видео:
- сельское хозяйство
- промышленность
- городское хозяйство и дорожное строительство
Характеристики кузова
В стандартной модификации МАЗ-5551 снабжен цельным кузовом с разгрузкой назад. Откидывание заднего борта и опрокидывание кузова имеют дистанционное управление и происходят автоматически.
В кабине два кресла, как это видно на фото, между местами пассажира и водителя оборудовано пространство для хранения вещей и документов. Водительское сиденье оснащено рессорами и двигается в направлении вперед-назад, а вот регулировка рулевой колонки возможна в двух направлениях.
На этом да еще и боковых зеркалах с электроподогревом комфорт в стандартной кабине заканчивается, нет даже амортизации в местах ее крепления.
Для доступа к силовым узлам кабина откидывается вперед с помощью гидравлического привода. Подъем кабины возможен только при открытой решетке радиатора, причем устройство приведения механизма в действие расположено за самой решеткой. Фиксация в опущенном виде производится путем обычного стального троса.
Дно грузовика обогревается путем подведения отработанных газов. Такая конструкция значительно облегчает использование самосвала в холодный сезон. Для экстремальных условий и температур до -60°С разработана модель МАЗ-5551 01 ХЛ.
Сзади стоит стабилизатор поперечной устойчивости, что значительно уменьшает крен грузовика в поворотах. Передние и задние тормоза – барабанные с пневматическим управлением.
Для чего нужно регулярно проверять уровень давления?
Каждый автомобилист должен проверять давление в шинах один раз в неделю
Важно просматривать протектор резины, чтобы своевременно определить неравномерный износ. Он может свидетельствовать об избыточном или недостаточном уровне давления. Выполнять осмотр нужно перед длительной поездкой и после нее
Выполнять осмотр нужно перед длительной поездкой и после нее.
Согласно статистике, при отсутствии отклонений и в условиях нормальной езды, уровень давления снижается в среднем на 0,69 бар в месяц. Эта скорость увеличивается с наступлением весны и лета. Чтобы узнать о правильном значении давления, необходимо свериться с руководством по эксплуатации грузового транспортного средства КАМАЗ. Также цифры обозначаются на боковой стенке шины.
Автокран КС 55713-5 «Галичанин» Камаз 43118 код модели: 1557
Технические характеристики
| Основные параметры | |
| Базовое шасси | Камаз 43118 |
| Колесная формула | 6х6 |
| Параметры масс | |
| Полная масса крана, кг — с основной стрелой 21,7 м — с основной стрелой 21,7 м и гуськом 9 м | 21 800 22 300 |
| Распределение нагрузки на оси | |
| На переднюю ось, кг — с основной стрелой 21,7 м — с основной стрелой 21,7 м и гуськом 9 м |
5 500 6 000
На заднюю тележку, кг — с основной стрелой 21,7 м — с основной стрелой 21,7 м и гуськом 9 м
16 300 16 300*
Двигатель
Модель
740.
705-300 (Евро-5)
Тип
дизельный
Мощность двигателя, л.с.
300
Параметры крановой установки
Грузоподъемность, т
25
Грузовой момент, тм
80
Максимальный вылет стрелы, м
21,7
Максимальная высота подъема, м
21,9
Длина стрелы, м
9,7 — 21,7
Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м
12
Масса груза, при которой допускается выдвижение секций стрелы, т
4,0
Номинальная скорость подъема (опускания) груза, м/мин
5-12
Скорость посадки, м/мин, не более
не более 0,3
Частота вращения поворотной части, об/мин
до 1,4
Скорость передвижения, км/ч
60
Опорный контур, м — при выдвинутых балках выносных опор — при втянутых балках выносных опор
4,2 x 5,6 4,2 х 2,28
Габаритные размеры
Длина, мм
12 000
Ширина, мм
2 500
Высота, мм
3 800
Описание
Кран автомобильный КС-55713-5 грузоподъемностью 25 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями.
Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели Камаз-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) — все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки — гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Трехсекционная телескопическая стрела длиной 9,7 — 21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе. Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик — «черный ящик» и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.
Грузовысотные характеристики автомобильного крана КC-55713-5 «Галичанин»
Автомобиль приобрели
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
Особенности конструкции
Устройство включает в себя следующие системы и механизмы:
- Двигатель. Здесь установлена модель 740.31-240, выполненная в соответствии с международным стандартом в области экологии Евро-4. Мотор оснащен турбонаддувом и промежуточной системой охлаждения рабочей жидкости. Цилиндрический блок выполнен из чугуна, что увеличивает срок службы всего механизма.
- Коробка передач. В зависимости от модели (4350, 53504-46, 6013 или 6030) устанавливаются такие версии КПП, как ZF-9S109 или ZF16-9S. Обе модели оснащены усиленной рессорной подвеской, а управление осуществляется дистанционно.
- Тормозная система и габаритная схема автомобиля. Тормоза дополнены двумя внутренними колодками, что улучшает работу тормозного механизма. Параметры грузовой платформы автомобиля: 4,89*2,47*0,75 м.
- Электрооборудование. В электрическую систему входят звуковая и световая сигнализации, фары, дальний и ближний свет, стеклоочиститель, а также система отопления и вентиляции в кабине водителя.
Среди особенностей конструкции можно выделить:
- Небольшую нагрузку на заднюю ось.
- Параметры грузовой платформы.
- Мягкий ход даже при снаряженной массе.
Правила проверки давления в шинах
Проверять давление в шинах в грузовике КАМАЗ нужно в тот момент, когда они охладились. Оптимально подключать манометр утром или перед поездкой. В процессе нагревания шин, происходит расширение воздуха внутри. По этой причине показатель может быть ошибочным, а на манометре покажется неправильное значение.
Процесс проверки:
- на колесе нужно найти воздушный клапан, открутить колпачок из пластика;
- установка манометра на клапан (нужно слегка надавить на него, чтобы появилось шипение);
- на манометре после установки появится точное значение.
Далее нужно сравнить показатель давления на приборе со значением, которое указано производителем. Если процедура осуществляется на станции технического обслуживания, водитель сможет самостоятельно увеличить и уменьшить давление внутри шин. Когда давление измеряется в домашних условиях при помощи компрессора, для накачивания колес нужно использовать переносной компрессор. Можно обратиться в ближайшую станцию технического обслуживания.
Аналогичная процедура повторяется для последующих трех колес. Если давление слишком низкое, такая проблема свидетельствует о наличие пробоины в шине. Нужно обратиться к специалистам, которые помогут заклеить или восстановить резину. Во всех шинах нужно установить рекомендуемый производителем показатель. После этого колпачки закручиваются обратно.
Часто задаваемые вопросы
1. Какова схема подкачки колес на Камаз 48113?
Схема подкачки колес на Камазе 48113 включает в себя следующие элементы:
- Компрессор
- Гидравлический насос
- Цилиндр для подкачки колес
- Резервуар для воздуха
- Контрольный клапан
- Клапан автоматического выключения
Компрессор сжимает воздух и отправляет его в резервуар. Гидравлический насос вместе с цилиндром для подкачки колес используется для передачи сжатого воздуха из резервуара в колеса Камаза 48113. Контрольный клапан позволяет контролировать давление в системе, а клапан автоматического выключения отключает подкачку при достижении необходимого давления в колесах.
2. Как проверить работу схемы подкачки колес на Камазе 48113?
Для проверки работы схемы подкачки колес на Камазе 48113 выполните следующие шаги:
- Убедитесь, что уровень масла в гидравлическом насосе в норме.
- Включите двигатель и дождитесь, пока система подкачки колес наберет давление.
- Откройте крышку клапана на колесе и подключите шланг подкачки.
- Включите подкачку колес, при этом следите за давлением в колесе и на манометре.
- Когда давление достигнет необходимого уровня, выключите подкачку и отсоедините шланг.
Проверка работоспособности схемы подкачки колес рекомендуется выполнять периодически для уверенности в надежности системы.
3. Какие причины могут быть, если схема подкачки колес на Камазе 48113 не работает?
Если схема подкачки колес на Камазе 48113 не работает, возможны следующие причины:
- Неисправность компрессора.
- Повреждение гидравлического насоса или цилиндра для подкачки колес.
- Утечка воздуха в системе, вызванная повреждениями шлангов или уплотнений.
- Неправильная работа контрольного клапана или клапана автоматического выключения.
- Низкий уровень масла в гидравлическом насосе.
Размеры шин
Размеры шин.
Размеры шин представлены наружным диаметром, шириной профиля и статическим радиусом по каждому обозначению шины для грузовых и легковых автомобилей.
1. Размеры шин по ГОСТ Р 52899-2007 «Шины пневматические для грузовых механических транспортных средств и прицепов. Технические условия».
Таблица 1. Легкие грузовые шины.
| Обозначение шины | Основные размеры, мм | Статический радиус ±1,0% (справочный) | |
| Наружный диаметр ±1,0% | Ширина профиля, не более | ||
| 185/80R15C | 674 | 188 | 310 |
| 215/80R16C | 755 | 218 | 355 |
| 225/75R16C | 744 | 228 | 338 |
| 5,90-13С | 620 | 154 | 292 |
| 6,40-13С | 645 | 172 | 303 |
| 215/90-15С | 777 | 218 | 364 |
| 6,50-16С | 760 | 180 | 360 |
| 175/80-16С | 692 | 178 | 326 |
Обозначение легкой грузовой шины 185/80R15C:
185 — обозначение номинальной ширины профиля шины в миллиметрах;
80 — номинальное отношение высоты профиля шины к ее ширине, %;
15 — обозначение номинального посадочного диаметра обода в дюймах;
С — символ, идентифицирующий легкую грузовую шину.
Таблица 2. Шины для грузовых автомобилей.
| Обозначение шины | Обозначение обода | Основные размеры, мм | Статический радиус ±1,5% (справочный) | ||
| рекомен дуемого | допускаемого | Наружный диаметр ±1,5% | Ширина профиля, не более | ||
| Диагональные | |||||
| 7,50-20 | 6,0-20 | 6,5-20 | 928 | 213 | 443 |
| 8,25-20 | 6,5-20 | 6,0-20 | 970 | 234 | 462 |
| 9,00-20 | 7,0-20 | 6,5-20 | 1012 | 256 | 481 |
| 10,00-20 | 7,5-20 | 8,0-20 | 1050 | 275 | 498 |
| 11,00-20 | 8,0-20 | 8,5-20 | 1080 | 291 | 511 |
| 12,00-20 | 8,5-20 | 9,0-20 | 1120 | 312 | 529 |
| 12,00-24 | 8,5-24 | 9,0-24 | 1220 | 312 | 576 |
| Радиальные камерные | |||||
| 7,50R20 | 6,0-20 | 6,5-20 | 928 | 210 | 440 |
| 8,25R20 | 6,5-20 | 6,0-20 | 962 | 230 | 453 |
| 9,00R20 | 7,0-20 | 6,5-20 | 1018 | 258 | 475 |
| 10,00R20 | 7,5-20 | 7,0-20
8,0-20 |
1052 | 275 | 491 |
| 11,00R20 | 8,0-20 | 8,5-20 | 1082 | 286 | 505 |
| 12,00R20 | 8,5-20 | 9,0-20 | 1122 | 313 | 526 |
| 12/80R20 | 8,5-20 | 9,0-20 | 1008 | 305 | 472 |
| 12,00R24 | 8,5-24 | 9,0-24 | 1226 | 313 | 570 |
| 8,25R15 | 6,6-15 | 7,0-15 | 836 | 234 | 385 |
| Радиальные бескамерные | |||||
| 10R22,5 | 7,50×22,5 | 6,75×22,5 | 1020 | 254 | 476 |
| 11R22,5 | 8,25×22,5 | 7,50×22,5 | 1050 | 279 | 489 |
| 12R22,5 | 9,00×22,5 | 8,25×22,5 | 1084 | 300 | 504 |
| 385/65R22,5 | 11,75×22,5 | 12,25×22,5 | 1072 | 389 | 505 |
| 275/80R22,5 | 8,25×22,5 | 7,50×22,5 | 1012 | 276 | 470 |
| 295/80R22,5 | 9,00×22,5 | 8,25×22,5 | 1044 | 298 | 490 |
| 315/80R22,5 | 9,00×22,5 | 9,75×22,5 | 1076 | 312 | 499 |
| 350/80R22,5 | 11,75×22,5 | 12,25×22,5 | 1122 | 355 | 526 |
| 11/70R22,5 | 8,25×22,5 | 7,50×22,5 | 962 | 279 | 447 |
| 315/70R22,5 | 9,00×22,5 | 8,25×22,5 | 1014 | 312 | 467 |
| 425/65R22,5 | 13,00×22,5 | 14,00×22,5 | 1122 | 425 | 525 |
Пример обозначения шины: 8,25R20 – условное обозначение шины, где 8,25 – обозначение номинальной ширины профиля шины в дюймах, R – буквенный индекс радиальной шины, 20 – обозначение номинального диаметра обода в дюймах.
Ширина профиля шины приведена при измерении на рекомендуемом ободе. При монтаже на допускаемый обод ширина профиля изменяется на 40% разности значений ширины рекомендуемого и допускаемого ободьев.
2. Размеры шин для легковых автомобилей по ГОСТ 4754-97 представлены в таблице 3.
| Обозначение шины | Размеры дорожных шин, мм, на рекомендуемом ободе | |||
| Наружный диаметр, (пред. откл. ±1%) | Ширина профиля, не более | Статический радиус (пред. откл. ±1%) | Радиус качения (справочный) | |
| 135/80R12 | 521 | 140 | 239 | 252 |
| 155/80R13 | 578 | 157 | 263 | 279 |
| 165/80R13 | 596 | 167 | 271 | 287 |
| 175/80R13 | 608 | 172 | 276 | 293 |
| 165/80R14 | 622 | 172 | 284 | 301 |
| 175/80R16 | 686 | 178 | 315 | 330 |
| 155/70R13 | 548 | 157 | 252 | 267 |
| 165/70R13 | 568 | 167 | 260 | 275 |
| 175/70R13 | 580 | 176 | 265 | 281 |
| 185/70R13 | 598 | 188 | 272 | 287 |
| 175/70R14 | 600 | 176 | 278 | 293 |
| 185/70R14 | 624 | 187 | 285 | 301 |
| 205/70R14 | 652 | 206 | 295 | 313 |
| 185/65R13 | 568 | 191 | 260 | 275 |
| 165-13/6,45-13 | 610 | 167 | 285 | 291 |
| 175-13/6,95-13 | 610 | 178 | 282 | 288 |
Пример обозначения шины 165/80 R13: 165 – обозначение номинальной ширины профиля шины в миллиметрах, 80 – серия (номинальное отношение высоты профиля к его ширине в процентах), R – буквенный индекс радиальной шины, 13 – обозначение посадочного диаметра шины, соответствующее номинальному диаметру обода в дюймах;
3. Размеры шин по ГОСТ 13298-90 «Шины с регулируемым давлением. Технические условия».
| Обозначение шины | Норма слойности | Обозначение обода | Размеры шины, мм | ||
| 12,00-18 | 8 | 465-228 (228Г-457) | 1084±8 | 337 | 505±5 |
| 13,00-18 | 8 | 465-228 (228Г-457) | 1132±8 | 351 | 525±5 |
| 12,00-20 | 8 | 514-228 (228Г-508) | 1142±8 | 335 | 530±5 |
| 14,00-20 | 10 | 515-254 (254Г-508) | 1260±10 | 390 | 583±5 |
| 16,00-20 | 10 | 515-292 (292-508) | 1384±10 | 460 | 632±5 |
| 1200 х 500-508 | 10 | 514-400 (400Г-508) | 1177±15 | 481 | 540±7 |
| 1220 х 400-533 | 10 | 533-310 (310-533) | 1200±15 | 418 | 560±7 |
| 1300 х 530-533 | 12 | 533-440 (440-533) | 1280±15 | 525 | 585±7 |
| 1500 х 600-635 | 10 14 | 500-635 | 1500±15 | 610 | 680±10 |
| 1600 х 600-685 | 24 | 500-685 | 1590±15 | 600 | 725±10 |
Пример 1. Шина широкопрофильная 1300 х 530 – 533, где
1300 – условный наружный диаметр шин в миллиметрах;
530 – условная ширина профиля шины в мм;
533 – условный диаметр обода в мм.
Пример 2. Шина обычного профиля 12,00-18, где 12,00 — условная ширина профиля в дюймах; 18 — условный посадочный диаметр обода в дюймах.
Источник
Правильно накачанные шины экономят деньги
Любой автомобиль, передвигающийся на спущенных шинах, служит причиной неоправданных денежных затрат, а Камаз – особенно. Заниженное давление принесет массу проблем, не зависимо от модели и применения:
Естественно, давление в колесах Камаз 65115 большее, нежели у Камаза 4308. В любом случае, если не поддерживать его в пределах нормы, последствиями будут:
Завышенное давление в шинах Камаза также не принесет ничего хорошего:
Не имеет значение, какое давление, но если оно не соответствует нормативному, риск нанести вред участникам дорожного движения и кошельку увеличивается в разы.
Центральная система подкачки колёс
Для профессионалов, деятельность которых неразрывно связана со специальными транспортными средствами, например, военной техники, автомобилей, предназначенных для спасения человеческих жизней, а также в иных случаях, когда требуется срочная подкачка колёс, автоматика на клапанах усовершенствована до такой степени, что баланс давления поддерживается всегда, вне зависимости от времени и места эксплуатации транспортного средства. Так, данная система устроена следующим образом:
Внутри покрышки стоит электронный датчик, который контролирует любое изменение давления внутри колеса, и при необходимости даёт об этом знать центральному контроллеру. Происходит это как при проколе колеса, так и при спускании воздуха через ниппель, что меняет состояние газа внутри покрышки и вызывает неравномерность подкачки шин.
Подкачивать колёса каждому автолюбителю следует регулярно и ради собственной безопасности во время заправки, регулярного ТО или же на автомойке, где имеется подобная услуга. Кроме того, в багажнике каждого водителя, эксплуатирующего своё транспортное средство вдали от населённых пунктов, должен храниться портативный компрессор или ручной насос для того, чтобы он мог быстро устранить данную проблему.
Если же авто эксплуатируется в экстремальных местах, то его следует оснастить централизованной системой подкачки воздуха, чтобы внезапно спущенное колесо не стало причиной большой проблемы.
