Что может быть с генератором 5101.3701 на ГАЗ 3309
Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.
Если двигатель заработал, а лампочка не погасла, значит, генератор не заработал (проверьте ремень)
Если лампочка загорелась на ходу, то значит, генератор перестал работать
Если лампочка помаргивает, это значит, что пора заменить щетки
Если лампочка слабо подсвечивается – генератор неисправен. Поменяйте диодный мост
Если лампочки светятся слишком ярко, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.
Если лампочка гаснет только на высоких оборотах, то генератор неисправен
Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.
При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать
Началась эта история ещё после зимы 2017.Зимой у меня появилось желание перебрать проводку заведомо не понимая в автоэлектрике. Начать решил со щитка приборов, открутив и запечатлев расположение всё что было в видимости было отключено, посидев подумав, произолировал всё что вызывало сомнения собрал всё обратно. Как то побоялся натворить лишних хлопот, хотя вопрос по проводке не закрыт и по нынешний день. Немного фото моей ужасной проводки
Ну да ладно наступили весенние деньки и пришла пора будить дизель. Подзарядив акб, они встали на свои места. С пуском проблем не возникло завелся довольно не плохо хотя может этому поспособствовал быстрый старт. И что же я не увидел? Правильно положительных показаний амперметра. Куда они могли пропасть? Наверно накосячил с проводкой, перепроверил всё как на и было до этого. Начал читать форумы и спрашивать бывалых, много предположений было по поводу регулятора напряжения именуемой шоколадкой в просторародии у меня стояла Я120М1.
Замена результата не дала. Щётки были потрёпаны жизнью, но новые щётки не решили проблемы.Позвал друга понимающего в электрике больше чем я. Вердикт таков ремень натянут не проскальзывает, щётки достают до контактных колец, при прозвонке значения старого и нового регулятора напряжения показания одинаковые, ротор на корпус не пробит контактные кольца прозваниваются между собой
Статор на корпус не пробит контакты что выходят из него меж собой прозваниваются его немного приколхозил произолировав пластиком места где по виду мог быть пробой

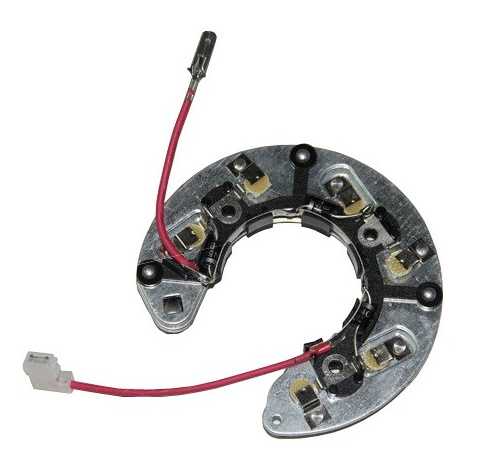

диодный мост работает в одном направлении разброс значений на диодах минимален.
Как бы всё должно быть арбайтен.
Однако заряда так и нет. При включенной массе на плюсе генератора вольтаж с акб что на заведённой машине что на заглушенной не изменен только с постепенной высадкой акб меняется, при отключённой массе с генератора не выходит ничего. (Так же можно проверить лампочкой она должна гореть при возбуждённом генераторе и отключенной массе). Стрелка амперметра при нажатии на газ своего положения не меняет. К генератору подходят только красный к главной плюсовой клемме и жёлтый к реле регулятору, в принципе в таком составе всё и работало.Дали генератор кзате с 4301 рабочий до аварии машины, после этого не заводили, без внешних повреждений не разбирал но на корпус не пробит. симптомы такие же при пуске машины не происходит ничего. Может и не рабочий был. Разбирать собирать чужие вещи себе дороже, попробовал нет так нет. Так и отъездил сезон на подзарядках (на машине не работал выезжал по своим нуждам) С мыслями что покупать новый дорого и дали не рабочий, взял ещё один уже весной 2018 с маза который ушёл в распил за него тоже с уверенностью не говорили что он рабочий, маза завели с толкача. Человек к которому пригнали машину и которые в последующем дал мне генератор в этот момент отсутствовал.Приехал поставил его результат так же нулевой. Я уже не знал что делать 3 генератора и не один не работает, куплю новый и будет та же история, если бы мой умирал как то постепенно то да можно было сомневаться… Но ездить надо подзарядки легковой по одному акб порядком надоели. Заказал себе генератор такой же какой и стоял Г273В
Под капотом автомобиля ГАЗ-3309 с двигателем ММЗ Д-245.7 Евро-3 на кронштейне крепления бачка ГУР установлен блок предохранителей из четырех плавких предохранителей на 60А, 30А, 60А и 30А.
Артикул: Г273В1-3
Код для заказа: 133182
- Возможно, вам понадобятся
- показать еще
Автомобильный генератор ГГ273В1-3
Предназначен для автомобилей ГАЗ 3308,3309. Выпуск генератора освоен с середины 2006 года. Разработка была произведена по предложению ОАО «ГАЗ» взамен генератора 5101.3701,5107.3771. Установочные размеры генератора ГГ273В1-3 идентичны размерам генераторов 5101.3701 и 5107.3701 производства ЗиТ, Самара.
Генератор ГГ273В1-3 имеет на минимальной частоте вращения большую токоотдачу на 20% и большую величину максимальной токоотдачи, чем у генераторов 5101.3701, 5107.3701 (45 А вместо 35 А).
Автомобильные генераторы на номинальное напряжение 28В и максимальный ток 45 А изготавливаются со встроенным регулятором с двумя уровнями регулирования (Зима-Лето), предназначены для поставок на внутренний рынок и на экспорт в страны с холодным, умеренным и тропическим климатом, с выводом фазы и выводом дополнительного выпрямителя, массой 6,2 кг. Климатическое исполнение О категории размещения 2 по ГОСТ15150-69.
| 1500 | 2000 | 3000 | 4000 | 5000 | ||
|---|---|---|---|---|---|---|
| ГГ273В1-3 | 28В; 45А | 12 | 25 | 36 | 41 | 45 |
| Кол. руч. | Др, мм | Вр, мм | Угол, град | Шаг между руч., мм | |
|---|---|---|---|---|---|
| ГГ273В1-3 | 2 | 72 | 11 | 34 | 17 |
Использована информация: ОАО «Радиоволна»
Описание Генератор Г273В1-3.03 переменного тока со встроенным выпрямительным блоком и регулятором напряжения, предназначен для работы в качестве источника электрической энергии паралельно с аккумуляторной батареей в системе электрооборудования автомобилей ГАЗ -33097, 3308, 33081, 4301, 4501 с двиг. Д-245.7Е2, Е3 Имеет выпрямительный блок на ограничительных диодах
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Шкив – двухручьевой Диаметр шкива, мм. 72 Номинальное напряжение, В 28 Максимальный ток, А 45 Масса, кг. 6,2
| Параметры упаковки | |
| Вес единицы товара, кг | 6.5 |
Внимание! Изображение товара, включая цвет, могут отличаться от действительного внешнего вида. Комплектация так же может быть изменена производителем без предварительного уведомления
Обращаем ваше внимание на то, что все приведённые выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Для получения подробной информации о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам нашего отдела продаж или в Российское представительство данного товара.
Неисправности электрооборудования легендарных автомобильных ГАЗ 3307 и 3309

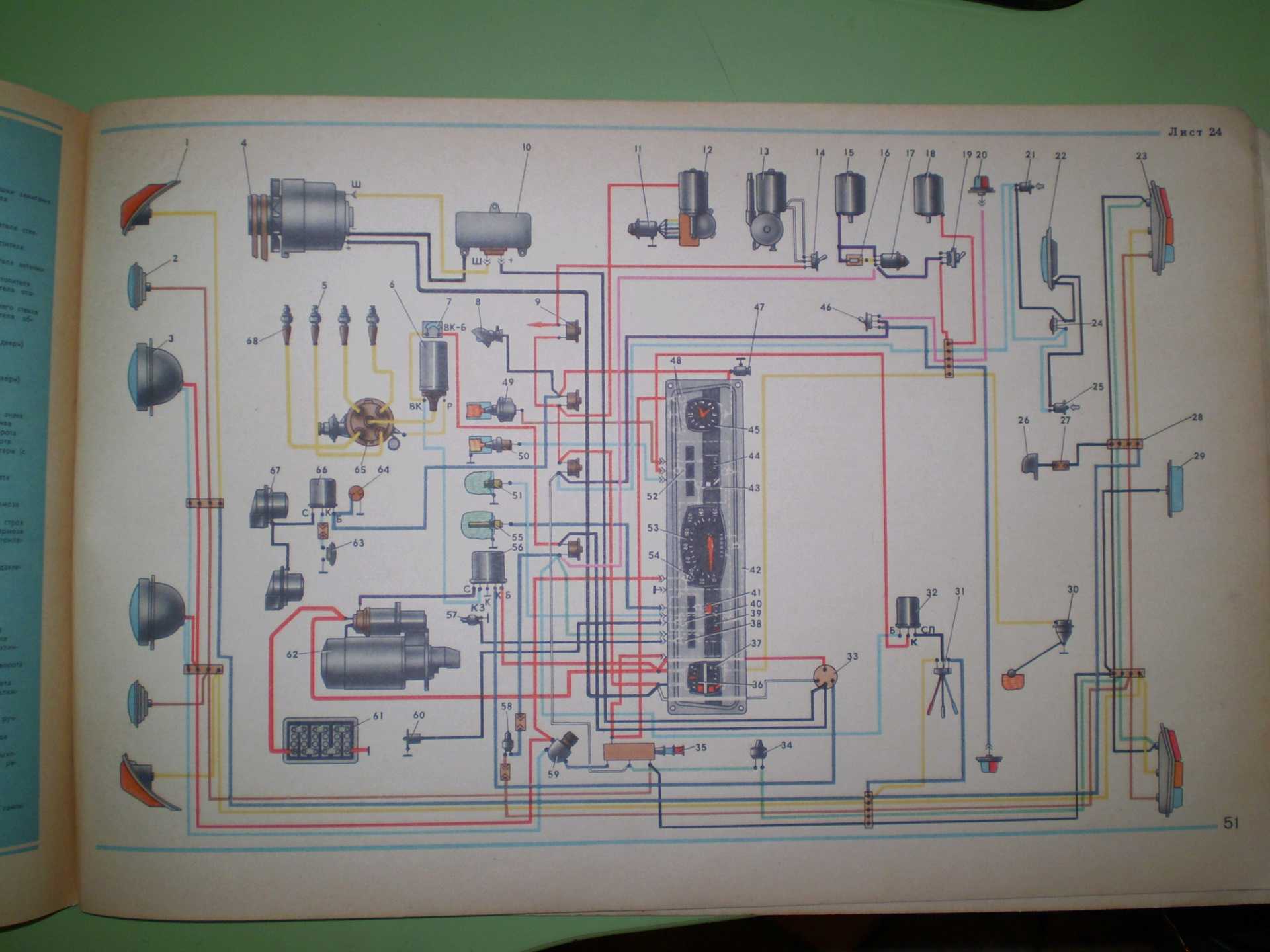

Автомобиль ГАЗ 3307 является одним из наиболее надежных и проверенных отечественных грузовиков. Однако даже самые проверенные машины периодически ломаются, в частности, в данном случае речь идет об электропроводке. Цветная электросхема автомобиля ГАЗ 3307 с подробным описанием неисправностей приведена ниже.

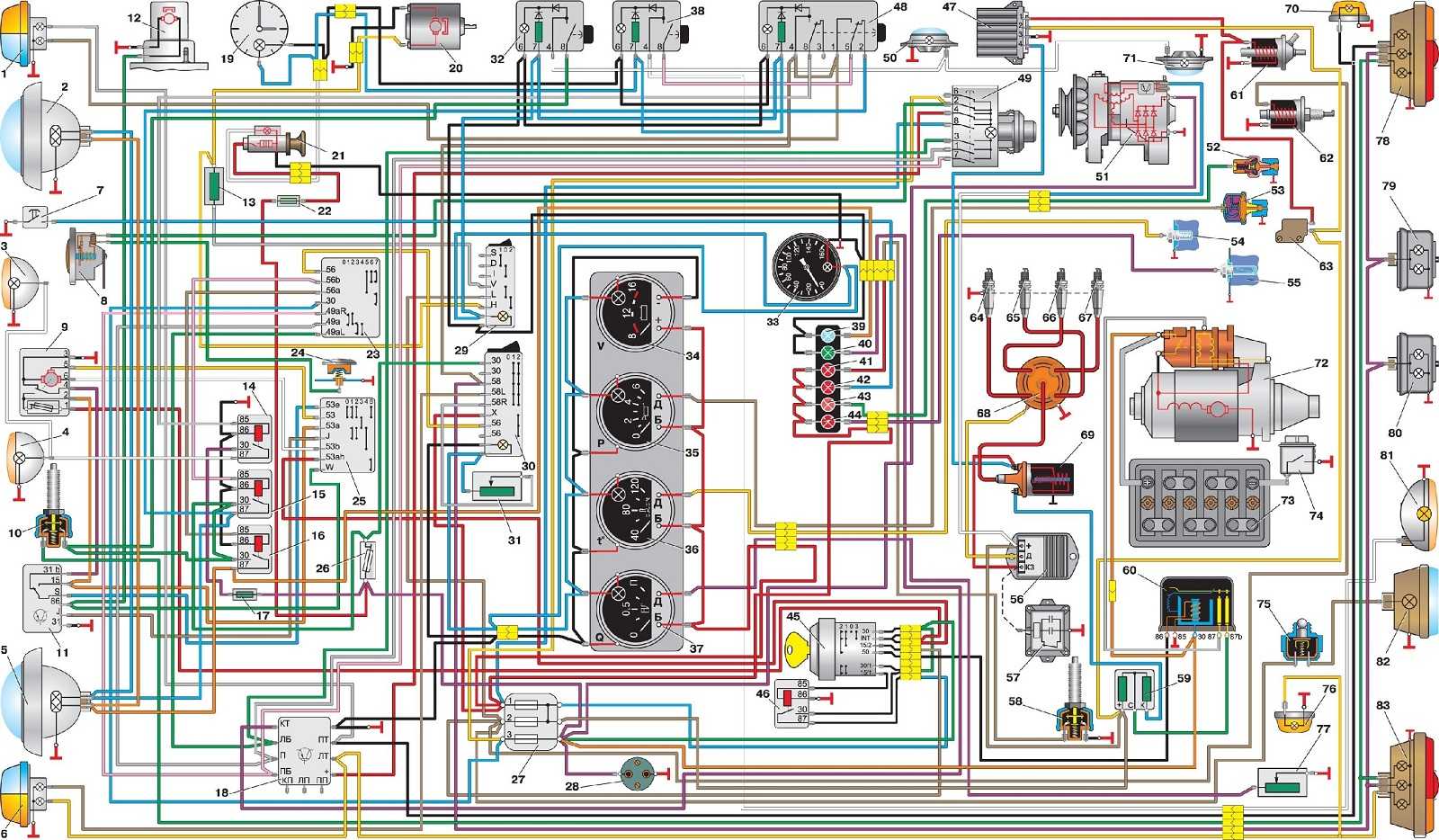

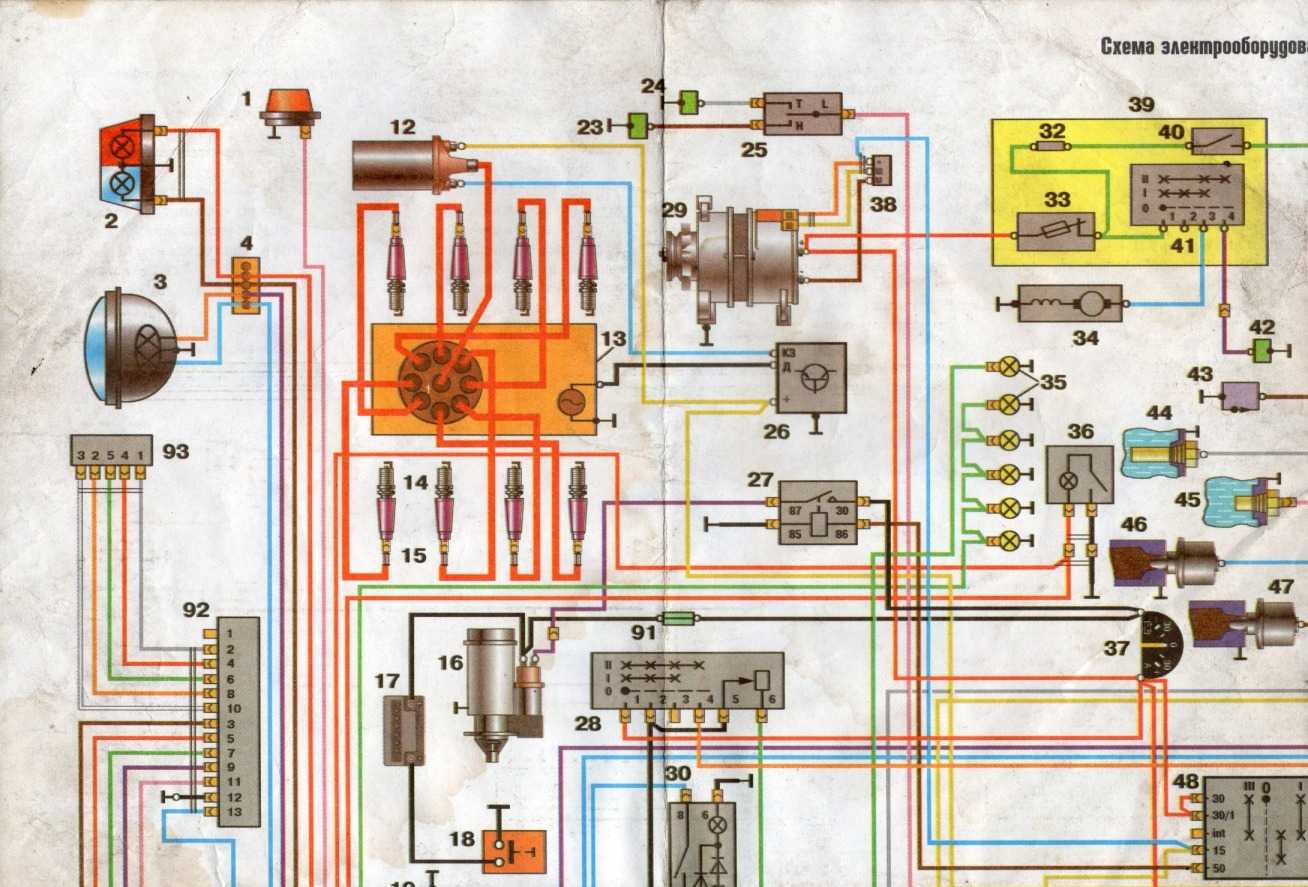

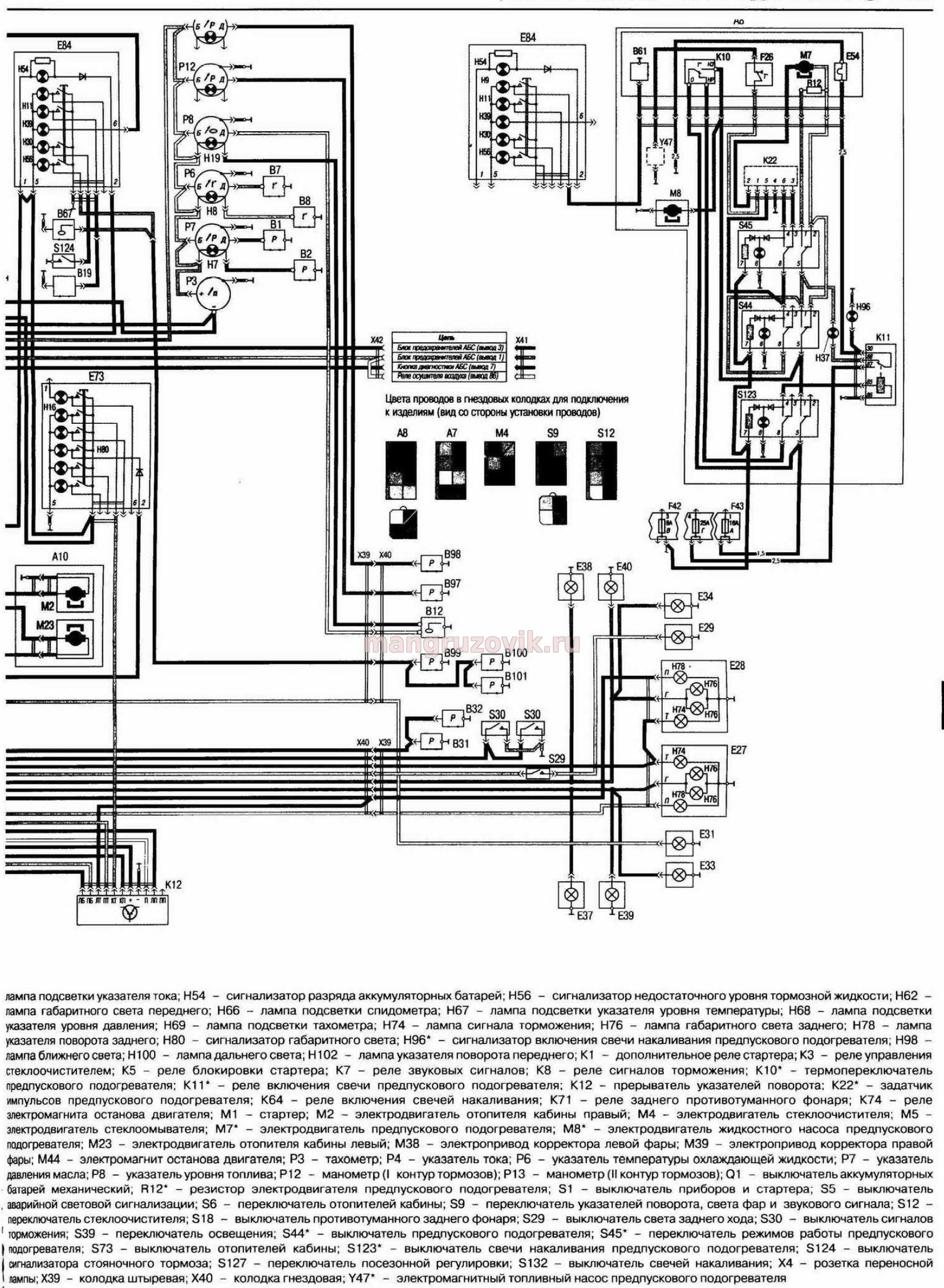

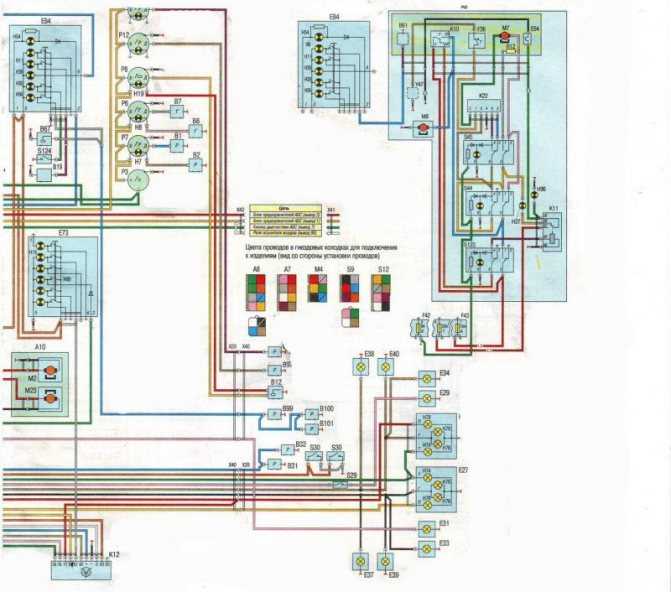

Схема электропроводки ГАЗ 3307 представляет собой чертеж с изображением электрических компонентов транспортного средства, соединенных между собой. Все элементы находятся примерно там, где они отмечены на схеме, если смотреть на машину сверху. Сами по себе схемы бывают черно-белые и цветные, последние значительно проще читать, поскольку на них цвета линий соответствуют цветам проводов.

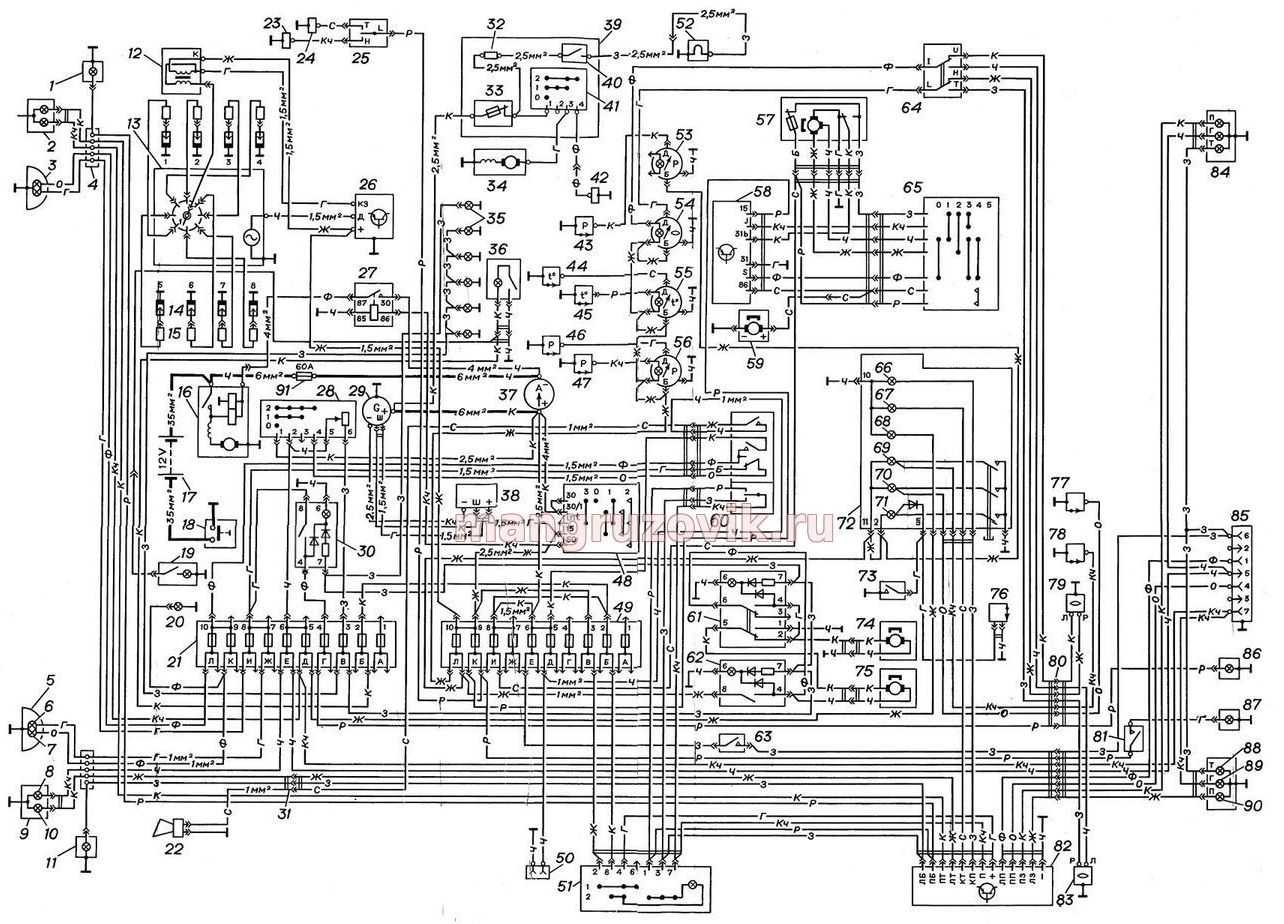

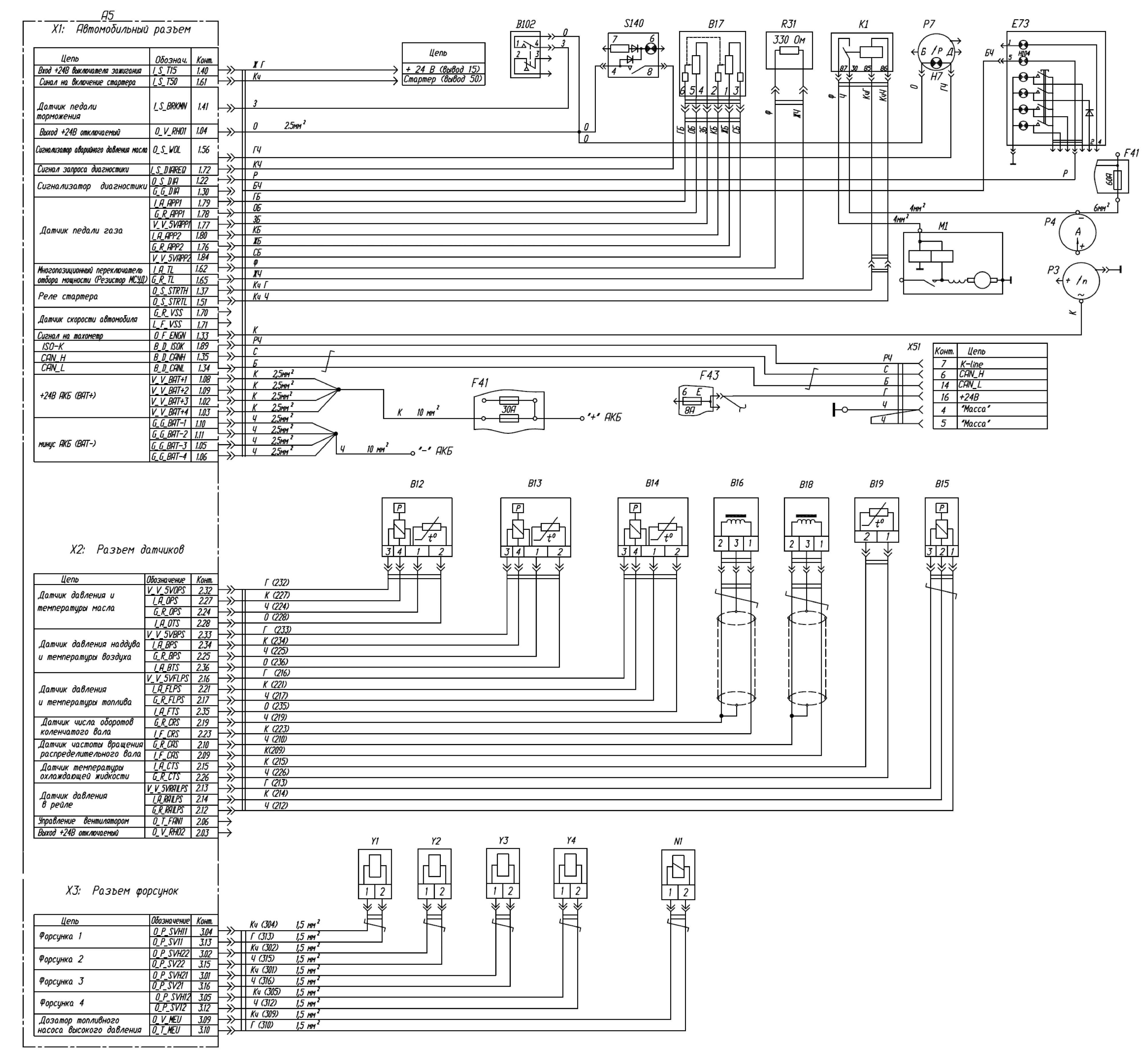

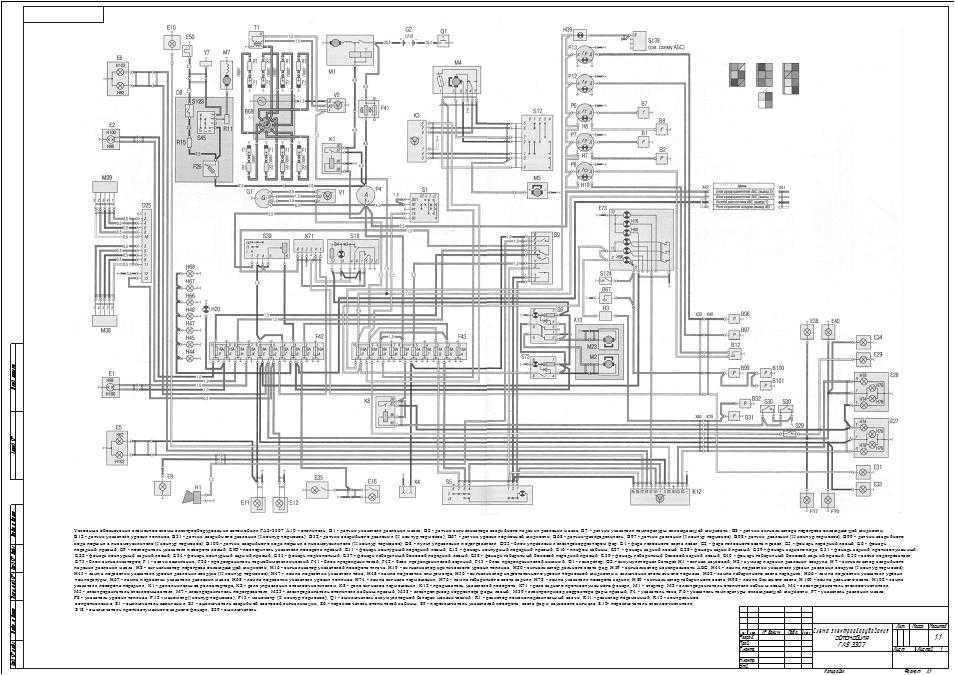

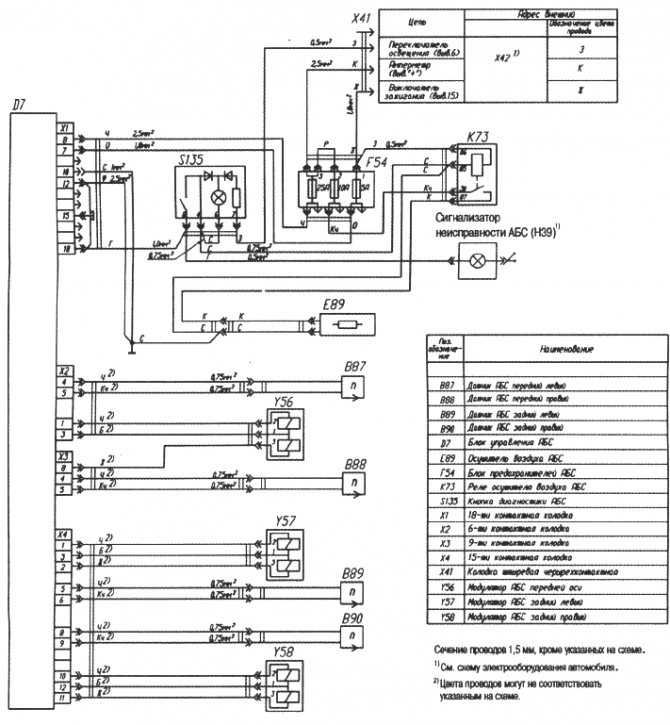

Электрическая схема авто ГАЗ 3307
Как определить неисправность?
Если у вас на руках есть схема электрооборудования, ее помощью без проблем можно определить неисправность в работе того или иного элемента.
Для диагностики поломки потребуется контрольная лампа с кабелями и крокодилами, а также мультиметр, который заранее следует активировать в режим работы вольтметра.
Один зажим от контрольки следует подключить к входному контакту узла, который вы диагностируете, а второй — к массе, то есть к кузову либо мотору транспортного средства или выходу «-» АКБ.
В соответствии со схемой можно определить, по какому маршруту идет напряжение от батареи до места диагностики, соответственно, напряжение следует продиагностировать на всех контактах этого участка.
Если напряжение имеется на всех контактах и элементах схемы, мультиметр нужно перевести в режим омметра и подключить его зажимы к концам того или иного провода. Если обрывы в цепи отсутствуют, стрелка отклонится, если они есть, то она не будет двигаться.
Для восстановления работоспособности определенного участка цепи нужно найти обрыв и ликвидировать его. При диагностике следует учитывать, что часто электрооборудование вступает в работу при активированном зажигании (автор видео — Time Auto).
Возможные неисправности СЗ
Если в работе двигателя произошли проблемы, необходимо произвести его диагностику с учетом всех электрических характеристик.
В первую очередь для определения поломки в СЗ следует проверить искру — для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние до 1 см.
Когда вы попытаетесь завести двигатель, между проводом и массой должна проскочить искра. Если она есть, то проблему следует искать в трамблере, если нет, то диагностика продолжается.
Лампа должна загореться, таким же образом проверьте коммутатор. Если же лампа горит без перерывов либо она вовсе не загорается, то проблему следует искать в работе коммутатора.
Также следует произвести диагностику замка зажигания.
Не лишним будет проверить предохранитель — если он вышел из строя, перед заменой следует найти причину его поломки.
Если причиной является короткое замыкание, провод следует тщательно зачистить, после чего соединить между собой обгоревшие концы и надежно обработать это место изолентой.
Как показывает практика, зачастую ток отсутствует из-за окисления либо плохого контакта, поэтому зачистка контактов может помочь решить проблему.
