Генератор "газели": схема, недостатки и неисправности

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
Выход из строя регулятора напряжения. Деталь также надо менять.
Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

https://youtube.com/watch?v=z-DMVZFGRPc

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
Затем необходимо отключить провода питания от генераторной установки.
Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.

Загрузка …

5 главных признаков неисправности генератора

Проблемы с «электрическим сердцем авто» могут быть вызваны нарушением целостности корпуса, поломкой креплений, щеток, разрушением подшипников, шкива.

С другой стороны, обрывы электрической цепи, разрушение диодных мостов, износ угольных щеток, короткие замыкания, выход из строя реле-регулятора обратного тока также приводят к потере работоспособности агрегата.

Неисправности генератора могут проявляться по-разному

Водителю важно ориентироваться на следующие признаки:

Потускнение, мерцание света фар, подсветки приборной доски. Данная проблема является особенно заметной при наступлении темного времени суток. Яркость автомобильных фар меняется в зависимости от оборотов двигателя.
Такие скачки освещения сигнализирует о начинающихся проблемах. При появлении данных симптомов следует проверить натяжение ремня, реле обратного тока, других деталей.
Проблемы с холодным пуском двигателя. АКБ и генератор работают в паре. Первый запускает мотор, второй заряжает батарею при работающем силовом агрегате.
Если генератор выходит из строя, то аккумулятор не получает полноценный заряд. Из-за этого батарея не может быстро завести двигатель. Таким образом, при появлении данных признаков следует проверить систему зарядки авто.
Свистит приводной генераторный ремень, приводящий в движение ротор. Такая ситуация возникает из-за слабого натяжения данного элемента. В результате генератор не обеспечивает нормальную зарядку АКБ. При таких проявлениях нужно выяснить причину и как можно скорее устранить неисправность.
На приборной доске горит пиктограмма, обозначающая аккумулятор. Такое явление свидетельствует о том, что батарея не заряжается должным образом. При таких обстоятельствах машина может передвигаться только на АКБ. Расстояние зависит от количества включенных электрических потребителей и резервной емкости аккумулятора. В данной ситуации нужно максимально отключить все электричество и постараться доехать до ближайшей станции технического обслуживания.
Гул, звенящие звуки из-под капота. При износе подшипников качения, потери смазки происходит перекос, подклинивание ротора. Кроме того, причиной шума может быть деформированная муфта. Эти поломки можно устранить без разборки генератора. Электрический гул может появляться и при замыкании обмотки стартера.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

корпус, в который заключена вся конструкция;
статорный механизм;
роторное устройство или якорь;
шкив и крыльчатка;
выпрямительный блок или диодный мост;
два подшипниковых устройства, на которых вращается ротор;
щеточный механизм;
регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Генератор ГАЗ 2705

Рис. 9.58. Генератор: 1 — кожух генератора; 2 — регулятор напряжения со щетками; 3 — болт + выводы; 4 — конденсатор; 5 — задняя крышка генератора; 6 — втулка подшипника; 7 — контактные кольца; 8 — упорная втулка; 9 — обмотка ротора; 10 — полюса ротора; 11 — вентилятор; 12 — вал генератора; 13 — передняя крышка гeнераторa с подшипником; 14 — втулка; 15 — шкив; 16 — шайба; 17 — втулка переднего подшипника; 18 — обмотка статора; 19 — задний подшипник; 20 — статор; 21 — диод выпрямительного блока; 22 — выпрямительный блок; 23 — защелки

Генератор 9422.3701 — трехфазная синхронная электрическая машина с электромагнитным возбуждением со встроенным выпрямительным блоком и регулятором напряжения. Устройство генератора показано на

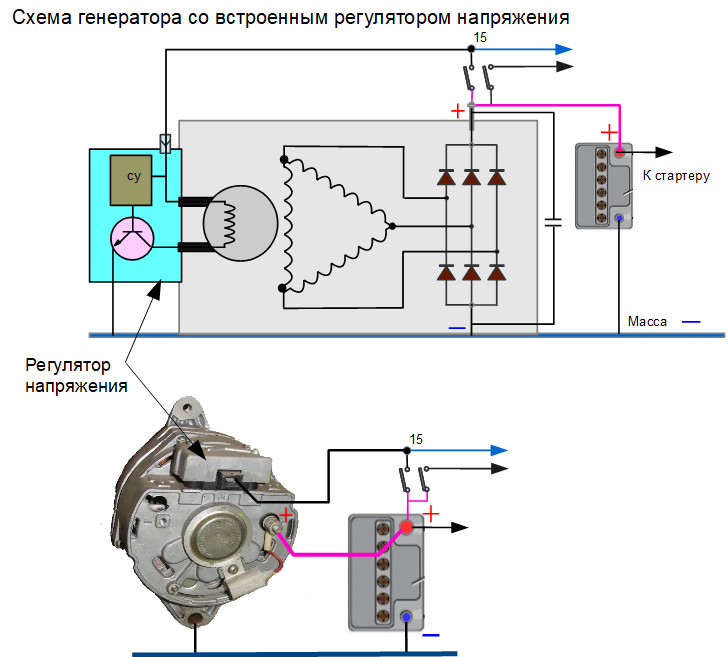

Рис. 9.59. Электрическая схема генератора: 1 — генератор; 2 — регулятор напряжения; 3 — щетка; 4 — кольцо контактное; 5 — обмотка возбуждения; 6 — обмотки статора; 7 — конденсатор; 8 — диоды обмотки возбуждения; 9 — силовые диоды

Внутренние части и обмотки генератора охлаждаются воздухом, который продувается через окна в задней и передней крышках с помощью двух установленных на валу ротора центробежных вентиляторов 11. На

Рис. 9.60. Схема контрольной лампы с аккумуляторной батареей: 1 — аккумуляторная батарея; 2 — контрольная лампа мощностью 1-5 Вт; 3 — штырь

Контроль деталей генератора следует производить контрольной лампой (см.

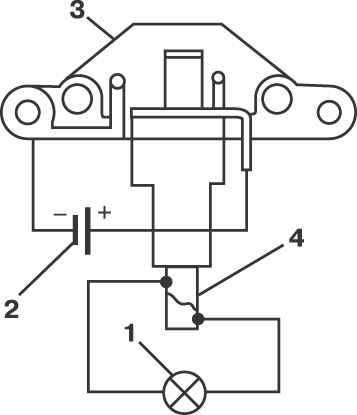

Рис. 9.61. Схема проверки исправности регулятора напряжения: 1 — контрольная лампа мощностью 21-35 Вт, 2 — аккумуляторная батарея, 3 — регулятор напряжения, 4 — щетки

Собрать схему, показанную на

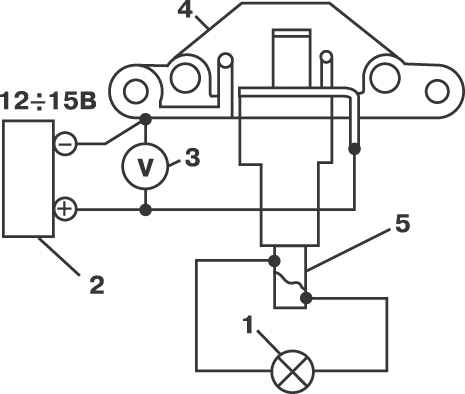

Рис. 9.62. Схема проверки величины регулируемого напряжения: 1 — контрольная лампа мощностью 21-35 Вт; 2-регулируемый источник постоянного тока; 3 — контрольный вольтметр; 4 — регулятор напряжения; 5 — щетки

Для проверки регулируемого напряжения необходимо собрать схему, показанную на

Рис. 9.63. Проверка на отсутствие замыкания катушек статора на корпус

Рис. 9.64. Проверка обмоток статора на обрыв цепи

У статора проверить отсутствие замыкания его обмоток на корпус. Для этого необходимо один наконечник от контрольной лампы (см.

Рис. 9.65. Проверка сопротивления обмотки возбуждения ротора

Рис. 9.66. Проверка ротора на отсутствие замыкания обмотки возбуждения на корпус

Ротор генератора необходимо проверить на отсутствие витковых замыканий с помощью омметpа (см.

Рис. 9.67. Электрическая схема выпрямительного блока: 1 — диод силовой (положительной полярности); 2 — пластина монтажная (отрицательная); 3 — пластина монтажная (положительная); 4 — вывод диодов обмотки возбуждения; 5 — диод обмотки возбуждения; 6 — диод силовой отрицательной полярности

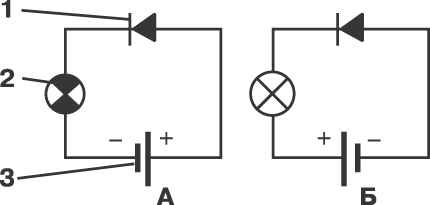

Рис. 9.68. Электрическая схема проверки диодов: 1 — диод; 2 — контрольная лампа; 3-21 Вт; 3 — аккумуляторная батарея 12 В

Выпрямительный блок (

Рис. 9.69. Электрическая схема проверки генератора на стенде: 1 — тахометр; 2 — генератор; 3 — амперметр на 100 А; 4 и 7 — выключатели; 5 — реостат на 70 А; 6 — аккумуляторная батарея; 8 — вольтметр на 30 В; 9 — контрольная лампа мощностью 3-4 Вт; 10 — электродвигатель привода

Сборка генератора производится в порядке, обратном разборке. После сборки генератор необходимо проверить.

Исправность генератора и правильность его сборки определяется проверкой по частоте вращения ротора, при которой генератор начинает отдавать ток в 40 А и 70 А. Проверка производится на испытательном стенде, состоящем из электродвигателя, плавно изменяющего частоту вращения ротора генератора до 5000 мин -1 , вольтметра, амперметра, реостата, создающего нагрузку до 70 А в цепи генератора и аккумуляторной батареи (см. рис. 9.69).

Для проверки исправности генератора необходимо включить выключатель 7, при этом должна загореться контрольная лампа 9. Довести частоту вращения генератора до 1500 мин -1 , вольтметр 8 должен показывать напряжение 13В. Контрольная лампа 9 должна погаснуть. Увеличить частоту вращения генератора до 1800 мин -1 и включить выключатель 4. Реостататом 5 установить по амперметру 3 нагрузку 40 А. Увеличить частоту вращения генератора до 5000 мин -1 и установить с помощью реостата 5 нагрузку 70 A. Bольтметр 8 должен показывать напряжение 13,5-14,2 В.

Исправный генератор с регулятором напряжения должен удовлетворять вышеуказанным параметрам. Указанную проверку можно проводить на стенде Э242.

Видео про «Генератор» для ГАЗ 2705

1.2 Принцип действия генератора

На автомобиле «Волга»-3110 устанавливают генераторы 9422.3701. Генераторы представляют собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генераторы встроены кремниевые выпрямители, кроме того, в генераторы 9422.3701 встроены регуляторы напряжения. Регулятор поддерживает напряжение генератора в заданных пределах.

Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.

Использование на современных автомобилях генераторов и транзисторных регуляторов переменного тока значительно упростило процессы обслуживания и ремонта электрооборудования.

Основными неисправностями генератора являются: износ контактных колец и щёток, различные поломки щёткодержателей, обрыв в обмотках возбуждения ротора и статора, межвитковые замыкания в обмотках статора и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока, ослабление, чрезмерное натяжение или износ приводного ремня и др.

Основными неисправностями реле-регулятора является неправильный уровень регулируемого напряжения, которое для автомобиля ГАЗ-3110 должно быть в пределах 13,5-14,7 В.

Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленвала двигателя.

Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения коленчатого вала, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

Однако подобная методика проверки даже при наличии дополнительного режима испытания не может выявить такие характерные, хотя и редко встречающиеся неисправности генераторов перемен-ного тока, как обрыв или замыкание обмоток статора на корпус (массу) или пробой диодов выпрямителя ввиду значительных резервов работоспособности генератора.

При исправной работе генератора диапазон колебаний напряжения в сети не превышает обычно 1,12 В. При одном пробитом (закороченом) диоде в результате потери его выпрямляющих свойств диапазон изменения напряжения увеличивается до 2,5-3 В при общем снижении частоты его колебаний.

Средний уровень напряжения, показываемый вольтметром, при этом не меняется, однако скачки напряжения приводят к снижению долговечности батареи и других элементов электрооборудования. Аналогичные явления имеют место при обрыве или замыкании обмоток статора на корпус.

Указанные неисправности легко выявляются по характерному виду осциллограмм.

Неисправный генератор подлежит замене для ремонта. Ограничивающее напряжение для реле-регулятора 13.3702-01 не подлежит регулировке и, поэтому неисправное устройство необходимо заменить.

Таблица 1.1. Возможные неисправности генератора, их причины и способы устранения.

Причина неисправности	Способ устранения
1	2
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератора	Отрегулировать натяжение ремня
Повреждение регулятора напряжения	Заменить регулятор напряжения
Ослабло крепление проводов на генера-торе или аккумуляторной батарее, окислились клеммы аккумуляторной батареи, обрыв электропроводов	Затянуть клеммы, зачистить клеммы аккумуляторной батареи, заменить поврежденные провода
Износ или зависание щеток генератора	Заменить щеткодержатель в сборе со щетками или восстановить подвиж-ность щеток в щеткодержателе
Повреждение обмотки возбуждения	Проверить пайку выводов обмотки возбуждения к контактным кольцам и при необходимости восстановить ее или заменить обмотку возбуждения
Пробит один из диодов выпрямительно-го блока	Заменить выпрямительный блок
Повышенный износ щеток и контактных колец
Повышенное биение контактных колец	Прочистить и прошлифовать контактные кольца
Замасливание контактных колец	Устранить причину замасливания и очистить бензином контактные кольца
Изменение упругости пружин щеток	Заменить щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряжения	Заменить регулятор напряжения
Неисправна аккумуляторная батарея	Заменить аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генерато-ра	Заменить дефектные подшипники
Задевание ротора за полюса статора	Заменить дефектные подшипники
Износ посадочного места под подшип-ник в крышке генератора	Заменить крышку генератора

Как Натянуть Ремень Генератора На Газели ~ AVTO-MELVIN.RU

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабилиремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса. Далее просто устанавливаем новые и натягиваем их

Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь

Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

avto-melvin.ru

Блоки под капотом

Блок управления двигателем

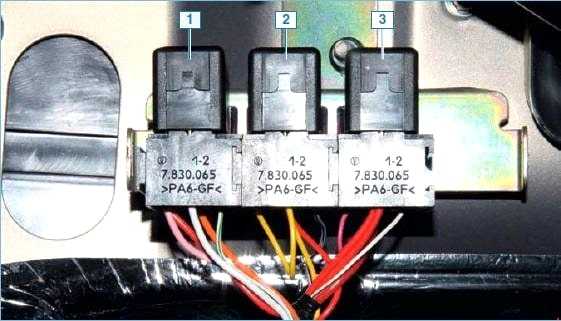

Схема блока реле

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Расшифровка

p, blockquote 13,0,0,0,0 —>

Реле топливного насоса
Реле муфты вентилятора
Главное реле

Блок предохранителей

Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,1,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

Блок предохранителей на автомобилях с ABS
1	90А УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера
1	125А ISF2.8s4129Р: Подогреватель воздуха
2	25А УМЗ-4216: Блок управления ABS
2	40А ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера
3	40А УМЗ-4216: Блок управления ABS
3	30А ISF2.8s4129Р: Блок управления двигателем
4	90А УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением
4	6А F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка

Блок предохранителей на автомобилях без ABS

p, blockquote 19,0,0,0,0 —>

90А Световая цепь и плюсовая цепь генератора
60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем

p, blockquote 20,0,0,0,0 —>

40А Блок управления ABS
25А Блок управления ABS

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
вытаскиваем разъем генераторных щеток;
отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

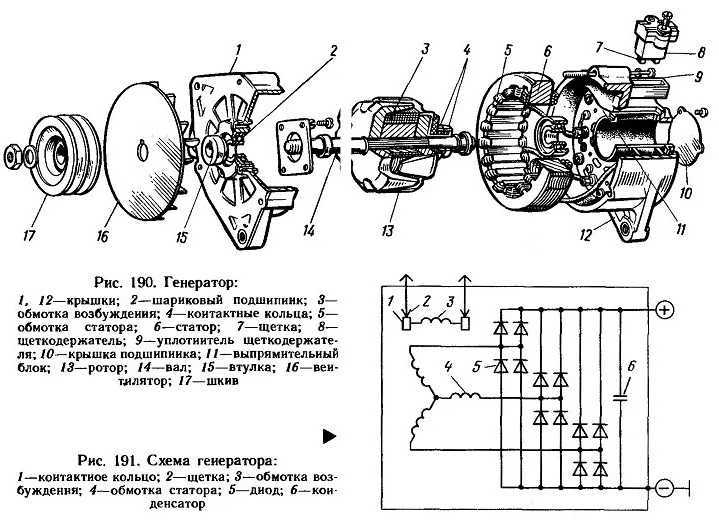

Схема генератора Газели

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

корпуса, он из двух половинок – алюминиевых передней и задней крышки;
неподвижной обмотки – статора;
вращающегося вала – ротора (якоря);
шкива и крыльчатки;
диодного (выпрямительного) моста;
двух подшипников, на которых вращается якорь;
щеточного узла;
реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

электростеклоподъемники;
электроантенна:
аудиосистема;
кондиционер;
дополнительный вентилятор охлаждения в салоне;
дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер.

у такой электрической машины более высокая цена;
габаритный узел не всегда может подойти по размерам.

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
Chrysler – поликлинового типа, 1750 мм;
Cummins 2.8 – многоручейкового типа, 1226 мм.

пропадает зарядка;
слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
появляется очень неприятный свист ремня.

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.
