Устройство коробки переключения передач на газелях next. схема переключения передач на газели

История создания

Именно 2014 год был для предприятия в Горьком самым значимым. Фирма представила людям одну из самых важнейших новых моделей десятилетия в собственной продуктовой линейке. Планировалось, чтобы ГАЗон Next, как и ГАЗель Next, был способен к покорению не лишь отечественного, а и зарубежного рынка. Весь модельный ряд ГАЗ.

Главный упор на Нижегородском предприятии делался на локализацию. Автомобиль можно называть уверенно «своим». До 90 процентов всех элементов, которые присутствуют в его конструкции, выпускаются на территории Российской Федерации. Как раз это и служит важнейшим преимуществом транспортного средства, которому гарантируется безоблачное будущее.

Модель служит не лишь симпатичной, а и надежной. Данные качества позволяют быть ему важнейшим претендентом на лидерские позиции в разряде среднетоннажных грузовых машин Российской Федерации.

Теперь Горьковский автомобильный завод может предложить ГАЗон Next самосвал и ГАЗон Next City – новые интересные транспортные средства. Для плохой дороги был предусмотрен ГАЗон Next 4х4. В данной статье можно будет узнать про грузоподъемность, расход топлива, отзывы о новенькой машине.

Новинка была позиционирована в роли сменщика сразу некоторым известным поколениям. Изначально в компании было принято решение попрощаться с автомобилем ГАЗ-3307, производство которого началось еще в советское время (1987 год).

Приблизительно за 30 лет выпуска грузовой автомобиль существенно устарел, невзирая на целый перечень усовершенствований. Учитывая все это, специалисты маркетинга не ломали себе голову и решили назвать новое транспортное средство «Газон».

К слову, как раз таким способом было принято в народе называть прошлые выпуски фирмы. Модель даже стала преемницей последнего поколения ГАЗ-33088. За 25 лет копания смогла реализовать больше 2 000 000 моделей ГАЗа-3307 и 33088.

ГАЗ-33088Более того, почти миллион из них сегодня продолжает успешно эксплуатироваться

Но беря во внимание средний и малый бизнес, из-за необходимости обновления машин, стал чаще покупать именно зарубежные аналоги

Потребителям не хотелось приобретать устаревшую технику, даже если ее ценовая политика была не так высока. Отчасти, это и послужило причиной для того, чтобы спроектировать совершенно новую модель.

Во время премьерного показа грузового автомобиля находился президент Российской Федерации, что говорило о немалой важности подобного мероприятия. Производители обещали потенциальным покупателям долговечность модели и прекрасные характеристики

Невзирая на хорошую локализацию выпуска, автомобиль является сплавом отечественных и иностранных элементов. Поэтому новый ГАЗон Некст приобрел кабину самого последнего поколения ГАЗели, сцепление установили компании ZF (Германия), а тормозная система от «Валдая». Похожий принцип предоставил возможность сделать автомобиль высокого качества.

История ГАЗона Некст насчитывает ни одно семейство, а сама машина лишь начинает набирать известность. Но проектировочная группа уверена, что в секции среднетоннажников ГАЗон Next сможет обойти множество соперников.

В стандартной комплектации и платформе автомобиль может транспортировать до 5 тысяч килограмм, что делает его одним из лучших на фоне прочих моделей.

Производителем будет предложено сразу несколько вариантов исполнения, которые различаются по типу базы колес (4х4, 4х2), клиренсом (315 и 265 мм), а также длиной платформы (стандартная, либо наличие удлиненной модификации).

Автомобиль является не лишь узкопрофильным грузовиком, а большим семейством, которое разделяется на 3 группы: внедорожная, универсальная и городская. Внедорожную версию принято считать наследником 66-го Газона (наличие модернизированной платформы и уникальной технической составляющей).

2-ая немного смахивает на стандартный Газон 3307, что, в результате, позволило ей получить немаленькие колеса, солидную высоту дорожного просвета и неплохую проходимость. Важнейший недостаток у данной модели – солидная высота загрузки.

Городская модификация не имеет такого недостатка при помощи установки колес с меньшим диаметром, однако для пересеченных дорог они не будут подходить. Любая из модификаций может иметь два типа кабин (трех- и семиместная кабина).

Схема кпп «Газели» в картинках (35 ФОТО) ⭐ Забавник

Коробка передач используется в основном в двигателях внутреннего сгорания. А вот в  паровых и электрических двигателях в ней нет необходимости, так как они имеют высокую приспособляемость.

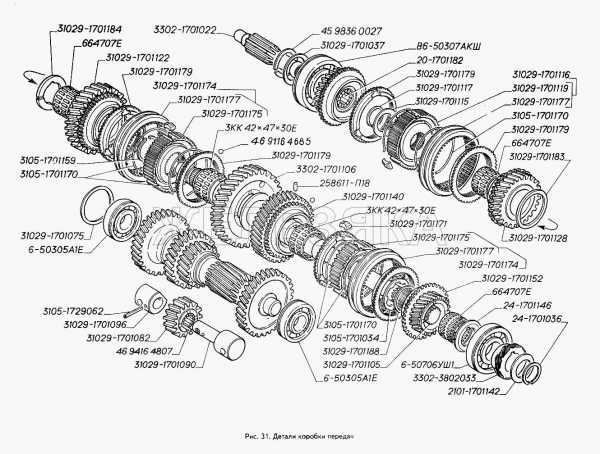

Детали коробки передач

Пути потоков мощности на передачах

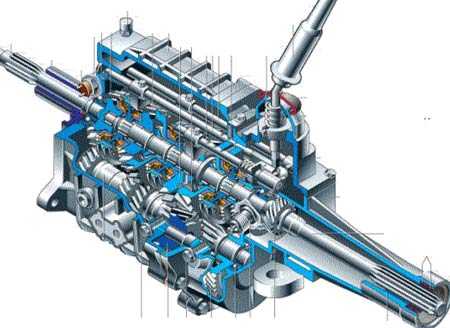

Пятиступенчатая коробка передач (продольный разрез)

Коробка передач

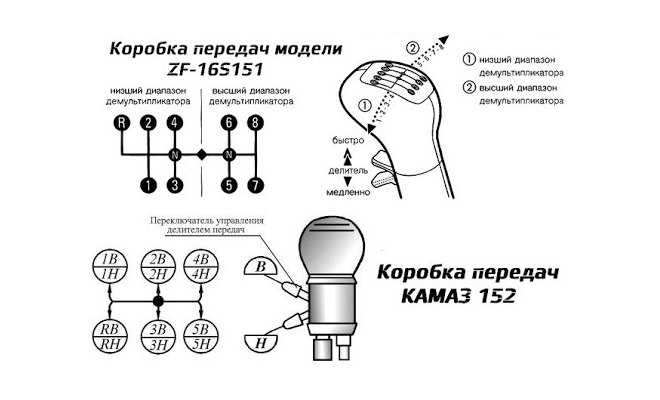

Механизм переключения передач

Коробка передач (схема)

Картеры передний и задний, валы в сборе, механизм переключения, выключатель света

Коробка передач пятиступенчатая

Коробка передач в разборе

Детали коробки передач

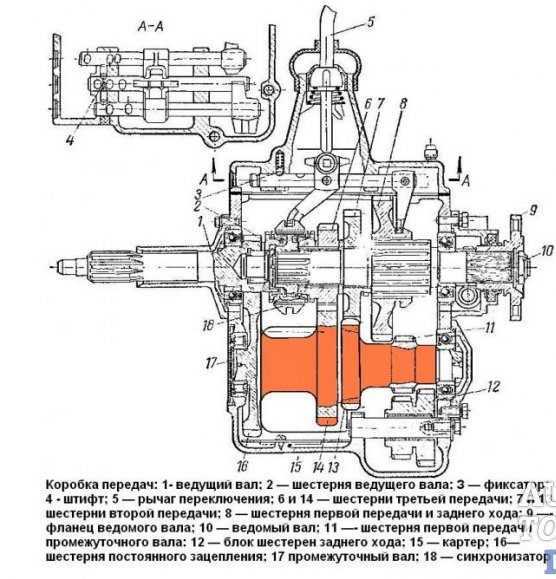

Ведущий вал, шестерня ведущего вала, фиксатор, штифт, рычаг переключения

Коробка передач с рукоятью

Коробка передач синего цвета

Ось коробки передач

Проверка коробки передач руками

Чертёж коробки передач

Коробка передач в разобранном виде

Задняя крышка картера коробки передач, ведущая шестерня 5 передачи, подшипник

Детали коробки передач с обозначениями

Редуктор моста, картер, шестерня передачи, дифференциал

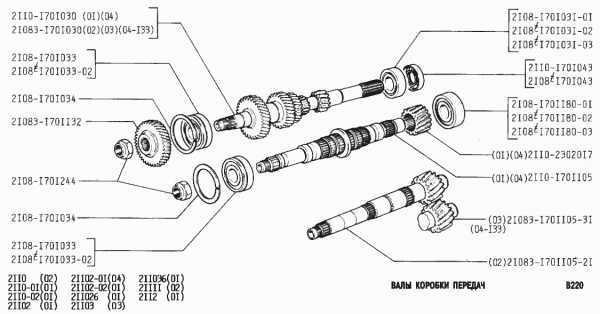

Валы коробки передач

ГАЗ 2705 | Особенности управления автомобилем с ручной коробкой переключения передач

Особенности управления автомобилем с ручной коробкой переключения
передач

  При движении по дороге
со скользким покрытием интенсивное торможение двигателем или излишне резкий
разгон могут привести к потере контроля над автомобилем и,- как результат,-
аварийному столкновению

Особую осторожность соблюдайте при движении по
дороге с покрытием, не обеспечивающем должного сцепления с колесами автомобиля.

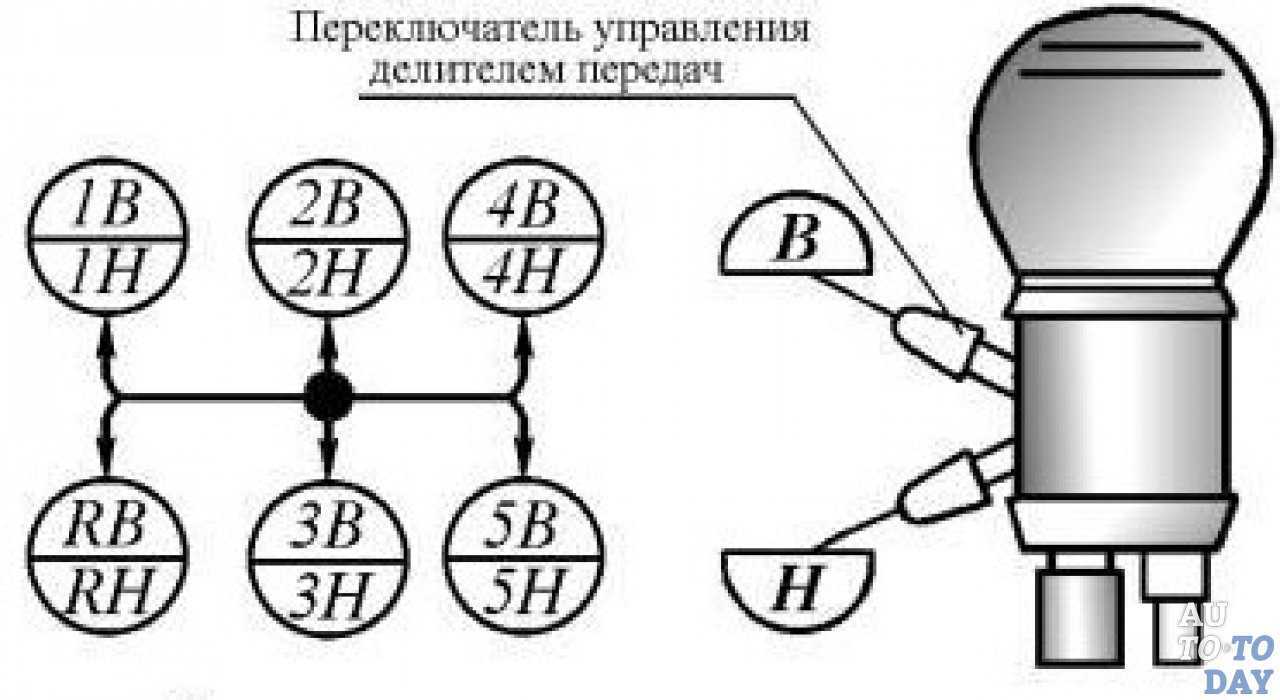

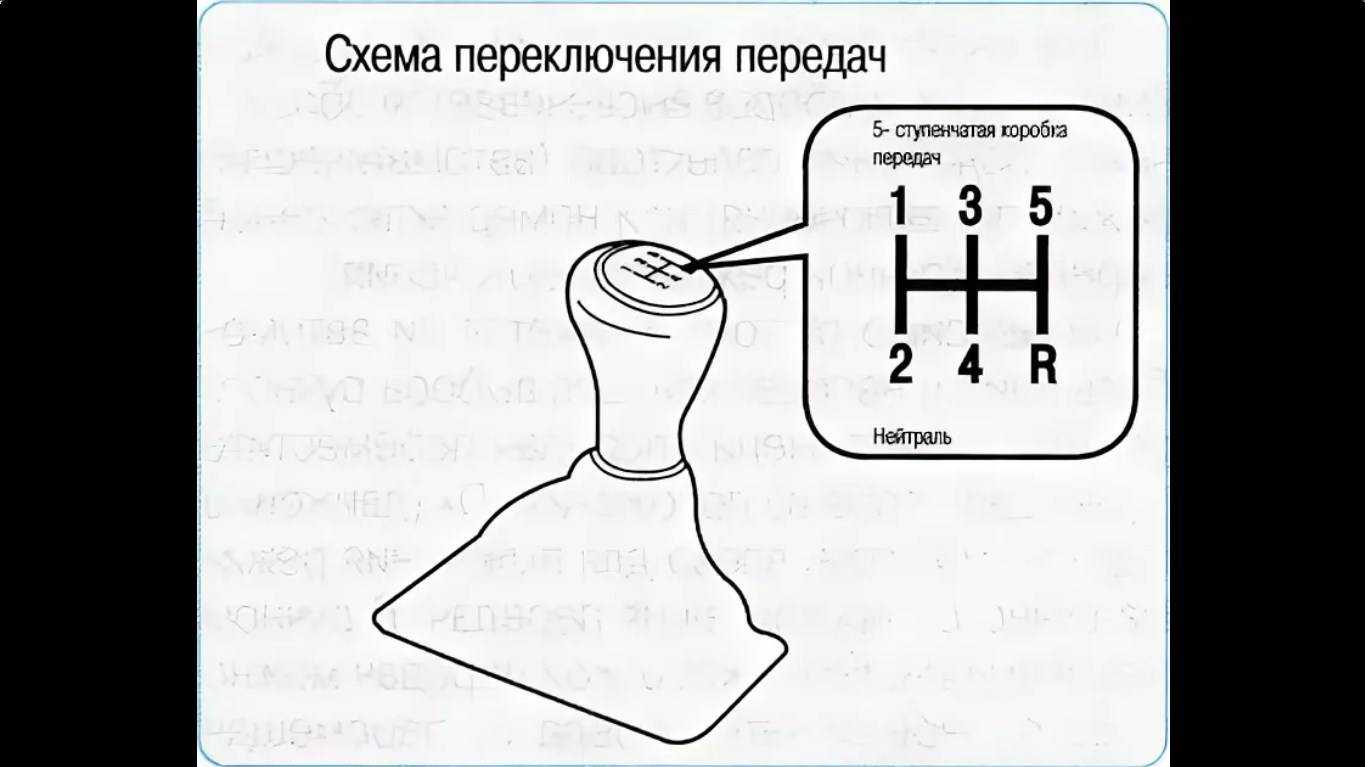

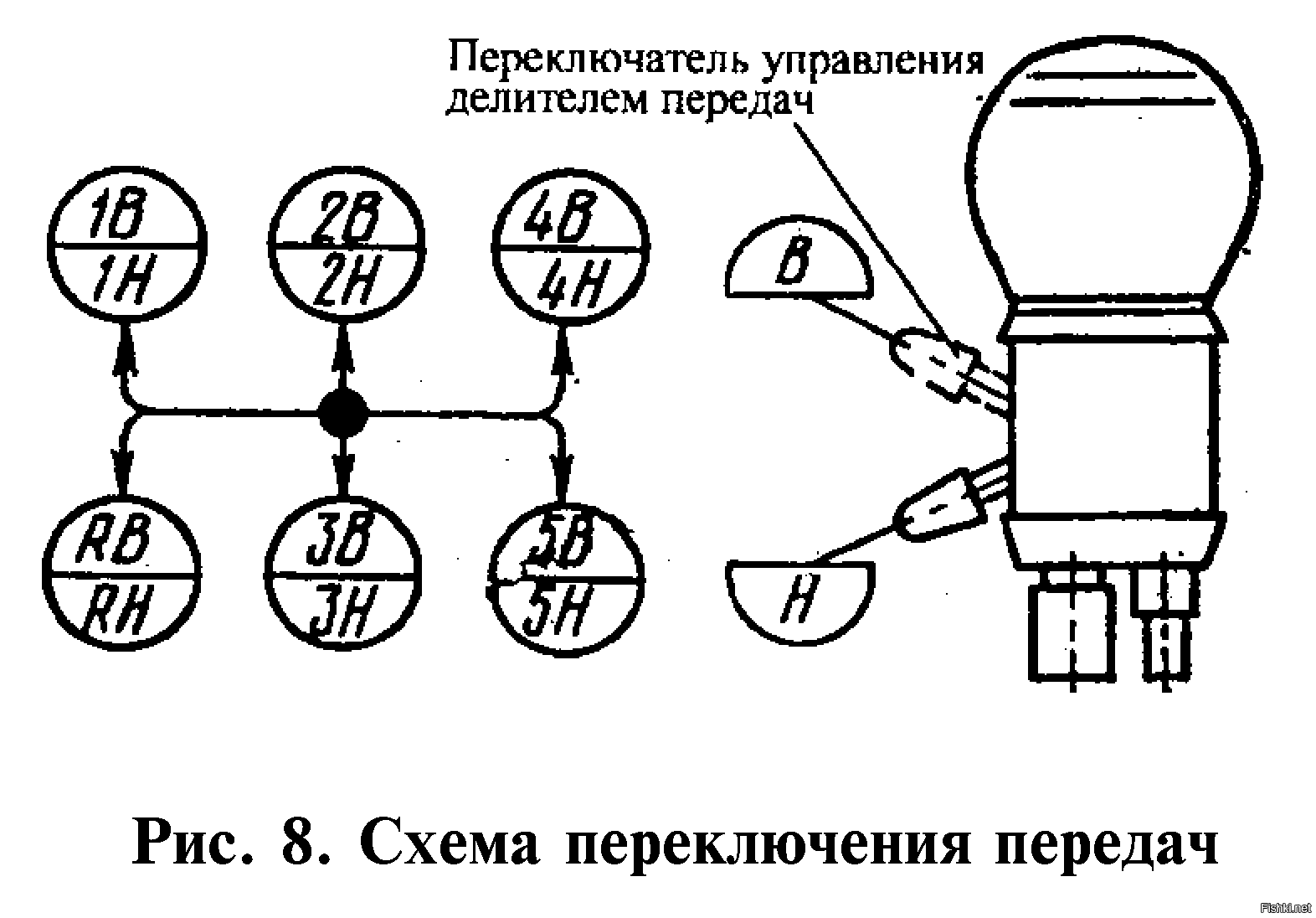

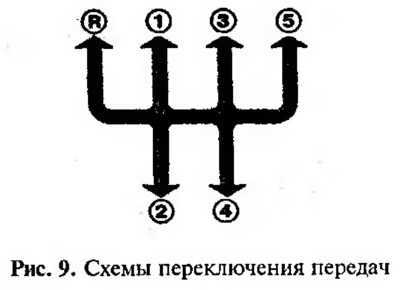

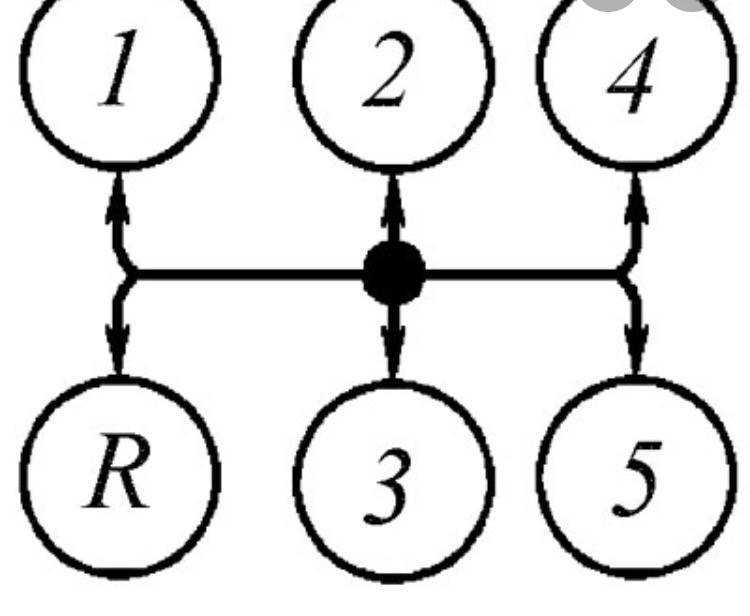

Схема переключения передач показана на иллюстрации. Для обеспечения плавного и безударного переключения все передачи переднего хода синхронизированы. На многих моделях в коробке передач предусмотрено блокировочное устройство, которое исключает возможность непосредственного переключения с пятой передачи на передачу заднего хода. При переключениях коробки передач «вверх» (на высшие ступени) или «вниз» (на низшие ступени) полностью выжимайте сцепление. После перевода рычага переключения коробки передач в положение следующей передачи плавно отпускайте педаль сцепления. Во время движения выбранной передаче полностью снимайте ногу с педали сцепления во избежание преждевременного износа компонентов механизма последнего.

Вместо паузы можно произвести короткое включение одной из передних передач. Описанные приемы включения заднего хода позволяют предотвратить ударное включение задней передачи из-за остаточного вращения шестерен.

Для замедления автомобиля можно воспользоваться торможением двигателем, переключив
коробку передач на одну из пониженных ступеней. Торможение двигателем позволяет
контролировать скорость движения автомобиля на безопасном уровне и предотвращает
перегрев тормозных механизмов при движении по длинным спускам со значительным
уклоном. Переключайте коробку передач на пониженные ступени последовательно, по
мере снижения скорости, чтобы не допустить превышение максимально допустимой частоты
вращения коленчатого вала двигателя по тахометру. Стрелка тахометра не должна
заходить в красную зону шкалы. Во всех случаях
следует ориентироваться на значения максимальной допустимой скорости автомобиля
на соответствующих передачах (см. ниже).

Рекомендуемые моменты переключения передач

Старайтесь двигаться на максимально высокой передаче, обеспечивающей в конкретных
дорожных условиях нормальное функционирование двигателя при равномерном движении
и возможность плавного разгона автомобиля. Следование этой рекомендации обеспечит
высокую экономичность автомобиля и эффективную работу системы нейтрализации отработавших
газов. При переключениях передач руководствуйтесь приведенными в Спецификациях
данными.
Максимально допустимые скорости движения автомобиля на различных передачах

В Спецификациях приведены максимальные допустимые скорости движения автомобиля
на различных передачах. При превышении указанных значений скорости, стрелка тахометра
будет заходить в красную зону шкалы, указывая на недопустимо высокую частоту вращения
коленчатого вала двигателя. При этом электронный блок системы управления двигателем
начинает ограничивать обороты коленчатого вала, уменьшая подачу топлива, что можно
почувствовать это по изменению режима работы двигателя. Работа двигателя нормализуется,
как только стрелка тахометра выйдет из красной зоны шкалы.

Во избежание поломки двигателя перед переключением передачи, убедитесь в том,
что стрелка тахометра не превышает максимально допустимой скорости движения на
данной передаче и не находится в красной зоне шкалы.

Двухступенчатый редуктор

Рычаг переключения двухступенчатого редуктора помещается слева от рычага привода стояночного тормоза, позади рычага переключения передач.

При движении в условиях бездорожья, а также в горной местности, когда требуется
развитие большего крутящего момента, следует переключать редуктор в положение
LO. Рекомендуется использовать режим LO при трогании с места в гору.

Для переключения двухступенчатого редуктора из одного режима в другой следует
выжать до упора педаль сцепления и отпустить газ. Если рычаг переключения заклинивается
в промежуточном между НI и LO положении, удостоверьтесь в полноте отпускания педали
газа/выжимании педали сцепления, затем повторите попытку.

Открывание и закрывание капота

Открывание

Потяните за ручку 1 замка капота, расположенную слева под панелью приборов.

Слегка приподнимите переднюю часть капота, сдвинув предохранительную защелку 2 вверх, и поднимите капот.

Откиньте опорную стойку и вставьте стойку в отверстие капота.

Закрывание

Приподнимите переднюю часть капота, высвободите, уложите и закрепите опорную стойку.

Опустите капот на расстояние 100–150 мм до моторного отсека.

Отпустите капот, чтобы он захлопнулся.

Убедитесь, попробовав приподнять капот, что он надежно заперт.

ВНИМАНИЕ!

Перед закрыванием капота убедитесь в отсутствии посторонних предметов в моторном отсеке.

Стеклоомыватель ветрового стекла

Бачок омывателя ветрового стекла

На автомобиле установлены электрические стеклоочиститель и стеклоомыватель. Управление стеклоочистителем и стеклоомывателем — совмещенное. Механизм стеклоочистителя и бачок стеклоомывателя с насосом установлены в подкапотном пространстве.

Не следует включать стеклоочиститель при сухом и грязном стекле, так как это вызовет появление на стекле царапин и натиров, а также приведёт к порче резиновой ленты щёток. Для очистки стекла от грязи включайте стеклоомыватель. При включении стеклоомывателя специальное реле обеспечивает включение стеклоочистителя и задержку выключения его после выключения омывателя.

В холодное время года бачок заполняйте специальной стеклоомывающей жидкостью с низкой температурой замерзания.

Жиклеры омывателя ветрового стекла

При недостаточном напоре струи воды (стеклоомывающей жидкости) в первую очередь проверьте наличие омывающей жидкости в бачке стеклоомывателя. Засорение отверстий жиклеров стеклоомывателя также может являться причиной недостаточного напора струи воды, при необходимости, прочистите отверстия жиклеров.

Неисправности КПП ГАЗ 3307

Коробка передач 3307, как и все другие КПП, тоже периодически нуждается в ремонте. Она достаточно надежна и вынослива, но часто работает на больших нагрузках.

Характерные неисправности КПП:

Отремонтировать КПП 3307 несложно – она легко снимается и разбирается, цены на запасные части относительно низкие.

Типичными поломками КПП 3307 являются:

Чаще всего коробку приходится ремонтировать в случаях, если автомобиль постоянно перегружают. К неисправностям приводит и неправильная эксплуатация. На КПП 3307 отсутствуют синхронизаторы, и при переключении скорости необходимо делать двойной выжим сцепления. Пренебрежение этим правилом приводит к хрусту при включении передач, соответственно, и к преждевременному износу шестерен.

Сборка и разборка узла

Коробка передач на грузовик ГАЗ 3309 весит около 75 кг без масла. Если предстоит разборка этого узла, вам необходимо демонтировать его из машины, предварительно слив все масло из картеров. Понадобится по крайней мере 2 человека, чтобы извлечь механизм целиком. Рекомендуется использовать специальный набор инструментов и стенд для дальнейших манипуляций.

То, как своими руками произвести разборку коробки передач, подробно описано в руководстве пользователя. Если следовать указаниям, можно без особых трудностей в течение нескольких часов разобрать и собрать весь узел. Вот краткое описание процесса разборки:

1. Разобрать пол в салоне.
2. Демонтировать рычаг коробки.
3. Открутить карданный вал.
4. Отключить коробку передач от тяги ручника.
5. Открутить тросик спидометра.
6. Снять винтовые крепления к картеру маховика основного движка.
7. Теперь можно извлечь узел из посадочного места.

Примечание: масло сливается до начала разборки коробки. В случае когда у вас нет стенда и набора ключей для разборки подобных механизмов, лучше обратиться в СТО для обслуживания. Неправильная сборка КПП грозит потерей управляемости во время езды. Еще одно последствие некорректной сборки коробки передач — транспортное средство и вовсе будет стоять на месте, поскольку невозможно сменить передачу.

ГАЗ Газель Некст (2017 г.)

С Газелями знаком с малых лет, впервые сел за руль и все азы вождения постигал в Газелях. Был лично знаком с 405/406 моторами и таким выкидышем как УМЗ-4216. Тут просто минута молчания за тех парней, которые вынуждены передвигаться на этом моторе, может мне так повезло, но при словосочетании УМЗ-4216 в моем организме неизбежно начинает дергать все конечности и неприятный холодок обдает с ног до головы, где глаза уже не просто дергаются, а вибрируют. Не буду тянуть.

Настало время замахнуться на новый автомобиль. Ну и пошло-поехало. Найден был автосалон в Митино рядом с домом. Путем переговоров был создан образ будущей машинки. Полная комплектация. Европлатформа шириной 2,10 м, высотой 2,40 м и длиной 5,2 м. Одна сторона с боковой шторкой, крыша на салазках складывается для верхней загрузки. После “продаван” позвонил и обрадовал тем, что завод установил новомодный “джойстик” вместо прежней “кочерги” КПП. И монитор с ЦМФ тоже уже будет с завода. Рессоры заказали посерьезней, антикор и вроде все.

Дальше не буду рассказывать о “качелях” с дилером. Многим это знакомо. Вместо 14 дней, забрали машинку только через 27. Много планов это поломало, но не суть. В техзоне спросил у мастера, есть ли пломбы на сливушках, поскольку имел опыт покупки русской машины с новья и точно знаю, что все надо протягивать и жижи все менять. Пломб нет. Лезь смело, сам мастер сказал, залит Лукоил, так что меняй поскорее.

К моменту написания отзыва уже пройдена обкатка. И пробег 8970 км. Есть первые впечатления/замечания и все в этом роде.

Самое главное в коммерческом транспорте это грузовая платформа. На моем автомобиле ее изготовила фирма “Луидор”. Много недочетов. И самое обидное, что мелочи в основном. Опять “колхозить”. Но в целом приемлимо. Раздвигается все без особых усилий, но и не сказать, что легко. Но посмотрим, что будет с этой будкой года через 3, да или даже через год. Пол — транспортная фанера. Плюс попросили дилера вдоль бортов крепежные кольца установить. К функционированию будки вопросов нет. Вопросы есть к качеству исполнения и материалам. Но в целом на сегодняшний день на 4 балла. Свою функцию выполнять она будет, а вот эстетический вид или “товарный” терять будет я думаю довольно быстро, но буду пытаться следить и замедлять этот процесс.

Да! Дождались! Я вижу на дороге 3-годовалые Нексты и на глаза не лезут слезы. Они почти не ржавые! Кабину старой Газели хоть макни в бассейн с мовилем, пушсалом, отработкой и прочими ГСМ из прошлого, но если ты встанешь в поле, то ты блин услышишь как она гниет! Это просто так быстро происходит, что поначалу ты пытаешься бороться и спасать все от рыжего налета, а потом забиваешь и гоняешь “как все”. Заменить железо на пластик может хорошо, а может быть и нет. Посмотрим. Но не считаю большим минусом пластиковые крылья. Пусть она вся нахрен, хоть из LEGO будет, хоть бы не гнила с такой скоростью. Болезни этого кузова уже известны. В целом можно уже поговорить о внешности и пропорциональности. Она тут есть и это приятно. Повесили на крышу огонечки. Приятно.

Камминс 2.8 149 л. с. Посмотрим. Интервал ТО — 20 тыс. км. Но буду менять пораньше, не серьезно это. Жрет с учетом моей будки не очень много. Груза в среднем 2 т. Город Москва, а это одни пробки до 15 л, ну а трасса при 75-80 км/ч от 12-14 литров, смотря уже какой вес. Масло буду лить Шелл. На многих машинах этот производитель меня устраивал. Мотора хватает, но пока сижу на гарантии и ЕГР и всю эту муть не могу скинуть, а так чувствуется что придушили хорошенько. Ну опять же посмотрим.

АКПП на ГАЗель Next

В последнее время многие держатели автомобиля ГАЗель Next устанавливают на свой автомобиль импортные детали, так как они показывают себя с наилучшей стороны, функциональность и производительность намного лучше заводских деталей. С установкой силового агрегата Toyota ставят также автоматическую коробку переключения передач. Очень много водителей, ругаясь на пробки в городе, мечтают о такой возможности. АКПП дает множество преимуществ.

Вид салона Газель Next коробка автомат

• Безопасное управление.
• Не требуется каждый раз работать правой рукой (переключение скоростей) и левой ногой (сцепление).
• Безопасность движения.
• Плавное и мягкое управление.
• Снижение износа двигателя.
• Хорошая проходимость авто по грунтовой дороге, а также по заснеженной или по грязи.

Несмотря на такие яркие позитивные стороны АКПП, есть недостатки:

1. Увеличивается расход топлива.
2. Максимальная скорость будет снижена.
3. В случае аварийного движения (занос зимой) автомат-коробка не поможет.
4. Масло требуется менять чаще, чем при МКПП.
5. Дорогой ремонт.
6. Низкая грузоподъемность.

И еще один недостаток. По мнению автолюбителей, если груженая Газель Next едет на дальние расстояния, служба АКПП ограничится в год эксплуатации.

КПП Газель Камминз

На видео выше показана прежде всего усиленная коробка передач Газель Камминз ISF 2.8. Фирма МОСТАТ из Нижнего Новгорода разработала оригинальный картер и в частности хвостовик КПП Газель Камминз. В общем то в конструкции нет ничего особенного. Просто картер и хвостовик КПП Камминз усилены в свою очередь значительно выступающими рёбрами жёсткости. Эти усиленные ребра жёсткости предотвращают кроме того осевые деформации коробки передач Камминз под нагрузкой. Эти деформации в итоге приводят к преждевременному износу подшипники КПП Газель Камминз.В общем то можно поставить и заводскую КПП Камминз производства ОАО ГАЗ. Но хочется отметить тот факт, что стоит она значительно дороже. А её ресурс как правило тот же, примерно 50-70 тысяч км пробега. А у коробки передач от МОСТАТ ресурс такой же (но с учётом отсутствия перегруза). КПП Газель Камминз 2.8 от МОСТАТ идут с переборки и без гарантии. Однако если не перегружать машину и своевременно менять масло, КПП Газель Камминз ходят не менее заводских ГАЗовских. Какую из коробок передач выбрать, решать только Вам. Думается, что с продукцией от ОАО ГАЗ Вы во всяком случае уже знакомы.

Цена 37 000 руб.

Технические характеристики

ГАЗон Next предлагается с 2 типами платформы. Размеры взяты из 2-х разных источников.

Характеристики версии C41R11 (стандартная база):

• длина – 6435 мм;
• ширина – 2307 мм;
• высота – 2418 мм;
• дорожный просвет – 265 мм;
• колесная база – 3770 мм;
• передняя колея – 1740 мм;
• задняя колея – 1690 мм;
• полная масса – 8700 кг;
• грузоподъемность – 5000 кг.

Характеристики версии C41R31 (удлиненная платформа):

• длина – 7910 мм;
• ширина – 2307 мм;
• высота – 2418 мм;
• дорожный просвет – 265 мм;
• колесная база – 4515 мм;
• передняя колея – 1740 мм;
• задняя колея – 1690 мм;
• полная масса – 8700 кг;
• грузоподъемность – 4700 кг.

Группа ГАЗ предлагает модификации с увеличенным клиренсом – 315 мм. Вместимость платформы модели равняется 12-40 кубометрам. Расширенная платформа позволяет вместить до 45 кубометров груза.

Различие параметров проявляется также и с учетом типа машины. Универсальный вариант имеет погрузочную высоту в 1300 мм, городской – в 1170 мм. Специальный внедорожный вариант отличается меньшей грузоподъемностью (3000 кг) и большей проходимостью.

В базовой версии модель комплектуется колесами радиуса R20.

Коробка передач Газель NEXT с двигателем Cummins ISF2.8, устройство, особенности конструкции, применяемые трансмиссионные масла.

Передний и задний картеры коробки передач Газель NEXT с двигателем Cummins ISF2.8 соединены между собой десятью болтами. Для обеспечения герметичности между картерами установлена паронитовая прокладка толщиной 0,33 мм.

Шестерня первичного вала, а также шестерни I, II, III, V передач и передачи заднего хода находятся в постоянном зацеплении с блоком шестерен. Эти шестерни косозубые и вращаются на игольчатых подшипниках с пластмассовыми сепараторами.

Промежуточная шестерня заднего хода вращается на насыпных роликах диаметром 3 мм на оси, опоры которой крепятся в обоих картерах болтами. Передачи переднего и заднего хода снабжены инерционными синхронизаторами. Их зубчатые венцы соединены с шестернями мелкими шлицами.

Внутреннее устройство коробки передач Газель NEXT с двигателем Cummins ISF2.8.

Синхронизаторы III, IV, V передач и передачи заднего хода имеют зубчатые венцы, выполненные за одно целое с конусами. Необходимое для безударного переключения передач уравнивание оборотов включаемой шестерни до оборотов вторичного вала достигается с помощью тормозного момента.

Он возникает за счет сил трения на наружной поверхности конуса зубчатого венца шестерни и внутренней конусной поверхности наружного (блокирующего) кольца синхронизатора, соединенного через ступицу с вторичным валом.

Тормозной момент двухконусного синхронизатора увеличен за счет дополнительной поверхности трения. Она образуется наружной конической поверхностью связанного со ступицей внутреннего кольца и внутренней конической поверхностью на среднем кольце синхронизатора, соединенного тремя выступами, (выступы входят в отверстия на зубчатом венце) с включаемой шестерней.

— Стопорными кольцами. — Упорным кольцом. — Двумя упорными полукольцами, удерживаемыми стопорным кольцом. — Буртиком вторичного вала.

Шариковый подшипник первичного вала зафиксирован стопорными кольцами на валу и в картере. Задний подшипник вторичного вала также зафиксирован стопорным кольцом. Блок шестерен вращается на шариковых подшипниках, установленных в посадочных местах передних и задних частей картеров.

Осевой зазор блока шестерен коробки передач Газель NEXT с двигателем Cummins ISF2.8 регулируют при сборке подбором толщины пакета регулировочных колец, устанавливаемых в посадочное место переднего картера. Венцы блока шестерен на промежуточный вал установлены с натягом.

Блокировочное устройство механизма переключения передач коробки передач состоит из двух стопорных плунжеров и стопорного пальца. Для исключения случайного включения передачи заднего хода предусмотрена блокировочная втулка с пружиной. Штоки переключения передач фиксируются шариками, нагруженными пружинами.

Рычаг переключения передач снабжен демпфирующим устройством, устраняющим его вибрацию при большой частоте вращения коленчатого вала. Герметичность коробки передач обеспечена тремя сальниками. Один из которых установлен на первичном валу в крышке подшипника первичного вала, а два других — в удлинителе заднего картера. Пробка маслосливного отверстия снабжена магнитом для улавливания металлических продуктов износа коробки передач.

В коробке передач Газель NEXT с двигателем Cummins ISF2.8 рекомендованы к применению следующие трансмиссионные масла:

Разборка и сборка КПП

Для того, чтобы провести дефектовку с последующим ремонтом, коробку передач необходимо разобрать.

Так выглядит разобранная КПП на ГАЗ 3307

Какие бы предположения не были о возможных дефектах, точно определить детали, подлежащие замене, можно только при тщательном визуальном осмотре.

После снятия коробки и слива масла можно приступать к ее разборке. Разборку следует начинать с демонтажа крышки с механизмом переключения передач. Для этого устанавливаем рычаг КПП в нейтральное положение и отворачиваем шесть болтов крепления крышки.

Затем откручиваем четыре болта фланца первичного вала и снимаем его. Следующим шагом следует вынуть первичный вал. Первичный вал вынимается в положении, когда проточка на прямозубой шестерне находится внизу корпуса. Если вал сидит плотно в посадочном месте, то для его демонтажа будет необходим специальный съемник.

В последнюю очередь демонтируется блок шестерен промежуточного вала и блок шестерен задней передачи. Сначала снимаем заднюю крышку промежуточного вала и пластину, которая упирает ось блока шестерен заднего хода. Затем выпрессовываем подшипник промвала и демонтируем сам блок шестерен. Вынимаем ось заднего хода и достаем из картера малый блок шестерен.

Ремонт КПП

Контроль изношенности коробки передач осуществляется только во время ее разборки

При этом рекомендуется тщательная промывка деталей, чистка масляных каналов и последующий осмотр деталей на предмет обнаружения сколов, трещин, особое внимание следует уделить состоянию зубьев на первичном и вторичном валу, а так же состоянию шестерней заднего хода. Каждый из компонентов КПП подлежит замене в случае обнаружения серьезных повреждений

Установка коробки передач

Установку КПП можно производить своими руками, самое главное — учесть все рекомендации производителя по соединению с другими деталями автомобиля.

Цена установки

За установку механиками в сервисном центре можно отдать от трех до пяти тысяч рублей. Цена переборки коробки передач стоит примерно столько же, без учета запчастей на замену.

Технические характеристики автобуса «Газель-Next»

ОСНОВНЫЕ РАЗМЕРЫ

ОБЩИЕ ДАННЫЕ

Параметры	Модель автобуса
A63R42	A64R42
Класс автобуса	В	А
Пассажировместимость, чел	18	18
в т.ч. сидящих пассажиров, чел	18	18
Полная масса, кг	4292	4252
Масса снаряженного автобуса, кг Нагрузка на ось полностью гружёного автобуса, кг	3014	2960
переднюю	1465	1489
заднюю	2827	2763
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	6,5	6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км:
60 км/ч	8,5	8,5
80 км/ч	11,5	11,5
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	110	110
Углы свеса (с нагрузкой), град.:
передний	22	22
задний	14	14
Максимальный подъём, преодолеваемый автобусом с полной нагрузкой, %	25	25

ДВИГАТЕЛЬ

Модель	ISF2.8s4R129
Тип	Дизельный, с турбонаддувом и охладителем надувочного воздуха
Количество цилиндров и их расположение	4, рядное
Диаметр цилиндров и ход поршня, мм	94х100
Рабочий объем цилиндров, л	2,8
Степень сжатия	16,9
Максимальная мощность, кВт (лс)	88,7 (120,6)
при частоте вращения коленчатого вала, об/мин	3200
Максимальный крутящий момент, нетто, Н-м (кгс-м)	295 (30,0)
при частоте вращения коленчатого вала, об/мин	1600-2700
Порядок работы цилиндров	1-3-4-2
Частота вращения коленчатого вала в режиме холостого хода, об/мин:
минимальная (nmm хх)	750±50
повышенная (ппов. хх)	3600
Направление вращения коленчатого вала (наблюдая со стороны вентилятора)	Правое

ТРАНСМИССИЯ

Сцепление
Коробка передач	гидравлическим приводом Механическая, 5-ступенчатая Передаточные числа: 1 передача — 3,786 2 передача — 2,188 3 передача — 1,304 4 передача — 1,0 5 передача — 0,794 Задний ход — 3,28
Карданная передача	Два вала с тремя карданными шарнирами и промежуточной опорой
Задний мост: главная передача	Гипоидная, передаточное число — 4,556
дифференциал	Конический, шестеренчатый

ХОДОВАЯ ЧАСТЬ

Колеса	Дисковые, с неразборным ободом 5A Jx16H2
Шины	Пневматические, радиальные, бескамерные, размером 185/75R16C
Подвеска:
передняя	Независимая, на поперечных рычагах с цилиндрическим пружинами, со стабилизатором поперечной устойчивости
задняя	Две продольные, полуэллиптические рессоры с дополнительными рессорами и стабилизатором поперечной устойчивости
Амортизаторы	Четыре — газонаполненные, телескопические, двухстороннего действия

РУЛЕВОЕ УПРАВЛЕНИЕ

Интегральный рулевой механизм (с ГУР)	Реечного типа
Насос ГУР	Пластинчатый, двухкратного действия
Рулевая колонка	Регулируемая по углу наклона

ТОРМОЗНОЕ УПРАВЛЕНИЕ

Рабочая тормозная система	Двухконтурная с гидравлическим приводом, вакуумным усилителем и АБС
Тормозные механизмы:
передних колес	Дисковые
задних колес	Барабанные
Запасная тормозная система	Каждый контур рабочей тормозной системы
Стояночная тормозная система	С механическим тросовым приводом к тормозным механизмам задних колес

ЭЛЕКТРООБОРУДОВАНИЕ

Тип электрооборудования	Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом
Номинальное напряжение, В	12
Генератор	5272666
Стартер	5266969
Аккумуляторная батарея	6CT-75VL или 6CT-85VL

КУЗОВ

Кузов	Каркасного типа, полукапотный, имеет две двери: переднюю -служебную, заднюю — запасную
Дверь передняя служебная	Одностворчатая, поворотного типа, с электромеханическим приводом и возможностью аварийного открывания изнутри и снаружи
Дверь задняя запасная	Поворотная на накладных петлях с ручным открыванием

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ КОНТРОЛЯ

Давление воздуха в шинах, кПа (кгс/см2):
передних колес	370+10 (3,8+0,1)
задних колес	380+10 (3,9+0,l)
запасного колеса	380+50 (3,9+0,5)
Минимальная рекомендуемая рабочаятемпература охлаждающей жидкости, °С	71
Максимально допустимая температура охлаждающей жидкости, °С	110
Свободный ход педали сцепления, мм	6,0-8,5
Минимально допустимая толщина фрикционного слоя, мм:
для колодок передних дисковых тормозов	2,0
для накладок задних барабанных тормозов	1,0
Уклон, на котором автобус с полной нагрузкой должен удерживаться стояночной тормозной системой, не менее, %	16
Установка передних колес (для снаряженного автобуса):
угол продольного наклона оси поворота колес	+3°±1°
разница углов левого и правого колес	не более 30′
угол развала каждого колеса разница	+0°30’±30′
углов развала левого и правого колес	не более 30′
схождение каждого колеса	0°0′-0°7′
Суммарный люфт рулевого колеса, не более, град. (методика проверки по ГОСТ Р 51709-2001)	20

Назад

Opel Astra J

Замена тросов управления показана на примере механической коробки передач, трос управления автоматической коробкой передач заменяют практически теми же приемами.

Вам потребуется отвертка с плоским лезвием.

2. Поддев отверткой…

3. …сдвиньте фиксатор наконечника троса выбора передач…

4. …и отсоедините трос от рычага кулисы управления коробкой передач.

5. Сожмите пассатижами фиксатор оболочки троса переключения передач…

6. …и извлеките трос из паза кронштейна кулисы рычага управления коробкой передач.

7. Аналогично отсоедините трос выбора передач (с оболочкой белого цвета).

8. В подкапотном пространстве подденьте отверткой наконечник троса переключения передач…

9. …и отсоедините от рычага коробки передач наконечник троса, преодолевая упругое сопротивление его пружинного фиксатора.

10. Подденьте отверткой наконечник троса выбора передач…

11. …и отсоедините его от рычага коробки передач, преодолевая упругое сопротивление пружинного фиксатора.

12. Сдвиньте назад фиксатор упора оболочки троса выбора передач…

Для наглядности показано при снятой аккумуляторной батарее и полке ее крепления.

13. …и извлеките упор из кронштейна на коробке передач.

14. Аналогично отсоедините от кронштейна упор троса выбора передач.

15. В салоне автомобиля, под панелью приборов извлеките из отверстия в щите передка уплотнитель тросов и извлеките тросы в салон.

16. Установите детали в порядке, обратном снятию.

17. Отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).

Подведем итоги

Как видно, даже базовая 120-сильная версия дизельного двигателя «Камминз», который ставится на ГАЗель Некст, является достаточно мощной и надежной силовой установкой. Если же говорить о модернизированном моторе на 150 л.с., такой агрегат после форсировки стал еще более тяговитым, экономичным и экологичным. Еще отметим, что с учетом увеличенной мощности специалисты также усовершенствовали задний мост ГАЗели и КПП.

Прежде всего, конструкторы  не оставили без внимания задний мост. Чтобы данный ответственный узел справлялся с увеличенными нагрузками, при его изготовлении применяются марки стали увеличенной прочности, были изменены режимы термической обработки полуосей, установлен усиленный подшипник ведущей шестерни и т.д.

Коробка передач также фактически стала новой и усиленной, чтобы справляться с большим крутящим моментом форсированного дизеля Cummins. Для решения задачи  в конструкции  КПП использованы дополнительные подшипники, установлены другие синхронизаторы, интегрированы шестерни большей массы и размера.

Параллельно с новой коробкой используется и новое сцепление фирмы ZF Sachs с увеличенным внешним диаметром ведомого диска (240 мм. на старой версии и 280 мм. на новой).
