Газ 66 переделка рычага кпп

Устройство механизма переключения

Механизм установлен в передней крышке. Он представляет собой два штока, на которых при помощи винтов закреплены вилки для переключения. Штоки двигаются за счет перемещения рычагов. Концы их заходят в пазы штоков. Механизм также оснащен фиксаторами, что состоят из пружин и шариков. Эти шарики входят в лунки штоков. Чтобы смазка не вытекала из гнезд штоков, а также чтобы исключить попадания внутрь грязи и пыли, установлены сальники из войлока и резины. Дополнительно в механизме имеется специальное блокировочное устройство. Оно предназначено для исключения возможностей включить низшую передачу, когда на автомобиле ГАЗ-69 коробка-раздатка работает в режиме выключенного переднего моста или низшей передачи.

Уаз 69 его коробка передач

Страница 1 из 2

1

2

>

Доработку, текст и чертежи и выполнил Механик63.

КПП УАЗ отдельно от РК.

Для чего мне всё это? Интерес в том, чтобы иметь коробку УАЗ (т.е. иметь 4 передачи, они более низкие, чем у родной КПП ГАЗ-69), но оставить раздатку ГАЗ-69, с понижением в 2,78 раза, в отличие от 1,94 на УАЗовской раздатке. Кроме того, всегда есть возможность для установки любой раздатки (например, от Газели с межосевым дифом, или, например, от ГАЗ-66, — неубиваемый вариант). Конечно, «ввязываться в драку» можно только при наличии токарки-фрезеровки-слесарки.

Что нужно сделать: 1. Изготовить крышку для подшипника промежуточного вала (Рис.1) и крышку подшипника вторичного вала (Рис.2) Здесь токарные и фрезерные работы. Работа под силу любому токарю, лишь бы на ногах стоял. 2. Разобрать КПП. 3. Удалить нижнюю левую шпильку крепления раздаточной коробки. Она мешает установке нижней крышки. Можно отрезать её заподлицо болгаркой, Только остаток шпильки закернить, чтобы она не выкрутилась внутрь коробки. 4. Просверлить, нарезать резьбу и установить новую шпильку для крепления опорной плиты. Рис.5. В любом удобном месте. Я выбрал такое расположение. Затем в опорной плите нужно будет просверлить необходимое отверстие для этой шпильки. 5. Установить подшипники назад в свои гнёзда, установить на подшипники изготовленные крышки, просверлить в коробке сквозные отверстия, нарезать резьбы М6 для крепления крышек. (5 отверстий М6 для нижней крышки и 7 отверстий М6 для крышки вторичного вала). Первой ставим верхнюю крышку. Два отверстия на полусинхронизированной коробке уже есть, это отверстия под крепление стопорных пластин подшипника вторичного вала, только перерезать на М6. Сначала крепим крышку на эти два, а потом намечаем остальные сверлом 6,5 мм через отверстия в крышке, меняем сверло на 5мм, сверлим и нарезаем резьбы М6. 6. Вторичный вал (родной или другой) доработать на токарном станке Рис.3. 7. Изготовить фланец вторичного вала Рис.4. Для этого нужна шестерня включения заднего моста и пониженной передачи из РК УАЗ. От этой шестерни после обработки остаётся только шлицевая втулка, которая вваривается во фланец, а затем сварочные швы обрабатываются. 8. Ещё нужна прижимная шайба фланца Рис.3 (можно подобрать из имеющихся), корончатая гайка М20х1,5 и сальник 50х76-12 (он же 307640-П). Сальник этот от ЗИЛа, где стоит, не помню, покупал в ЗИЛовском магазине. 9. Промываем, продуваем коробку от стружки. Собираем всё в кучу. Стопорное кольцо и шайбу, фиксирующие подшипник на вторичном валу, не ставить. Теперь подшипник будет прижиматься фланцем. Стопорные пластины подогнать на наждаке, чтобы они укладывались в пазы, профрезерованные в крышке. На синхронизированных коробках вместо стопорных пластин стоит стопорное кольцо. Придётся изготовить пластины, иначе крышка не подойдёт, а для канавки под стопорное кольцо в крышке не хватает места. Крышки ставим ессно на герметик и все болты тоже. 10. Для подвески коробки используем родную промежуточную плиту от моноблока КПП-РК УАЗ, только переделываем её (резаком). Если КПП полностью синхронизирована, там на коробке торчит ось задней передачи. Плиту нужно вырезать так, чтобы оставить фиксацию этой оси. У меня КПП полусинхронизированная, поэтому ось не торчит, а стопорится винтом, поэтому оставляю вам «пространство» для творчества. Можно просверлить и застопорить так же винтом, можно к нижней крышке приварить пластину-стопор. 11. Резать ли промкардан? Я не резал. Просто удалил с кардана гайку с фетровым манжетом и этого хватило.. Это не есть хорошо, я понимаю, можно и отрезать, отхватить болгаркой полтора сантиметра и всего делов, но резать-то надо и резьбовую часть, а потом нарезать резьбу дальше. Неохота. Буду почаще шприцевать.

Фото, как это выглядит в натуре, не сделал. Чтобы снять размеры, всё разобрал, а теперь всё в снегу. Надо было сначала сфотать, а потом разбирать. Как соберу, сфотаю.

Все вопросы и любая конструктивная критика на мыло alex-pro63@mail.ru

С уважением. Александр.

Как труженику стать козлом: тест-драйв ГАЗ-69

Наверное, каждый, для кого термины «хай-джек», «шмурдяк», «буратино» и «лебедь» – не пустой звук, знают и ценят ГАЗ-69. Кроме поклонников БГМ (больших грязных машин, жарг.), «газик» может быть хорошо знаком людям, прошедшим службу в рядах Советской армии. Но даже если вы не имеете никакого отношения ни к первой категории граждан, ни ко второй, машину эту наверняка где-нибудь видели. Пройти мимо этого потомка Победы и предшественника «бобика» УАЗ-469 нельзя, и даже в декабре мы не удержались от поездки в его открытой кабине.

Постоянство – признак мастерства

К истории ГАЗ-69 лучше подойти издалека.

Жил-был генерал Иван Петрович Тягунов. В 1941 году генерал-лейтенант возглавлял Автотракторное управление Главного автобронетанкового управления Красной Армии (ГБТУ РККА). Был человеком грамотным, в технике разбирался и, конечно, интересовался всем, что появлялось в армии иностранных держав. В тот год он прочитал статью в журнале Automotive Industries об американской военной новинке, джипе Bantam BRC40. Нам эта машина более известна как Виллис, который приходил в страну чуть позже из-за океана по ленд-лизу.

Иван Петрович машиной заинтересовался и предложил наркому тяжёлой промышленности посодействовать в разработке подобного автомобиля для Красной армии. Наш аналог Виллиса был сконструирован по образу и подобию американской машины всего за 51 день. Говорят, на разработку оригинала американцам потребовалось и того меньше – 49 дней. Вполне возможно, потому что конструкция, в общем, не слишком сложная.

Источник

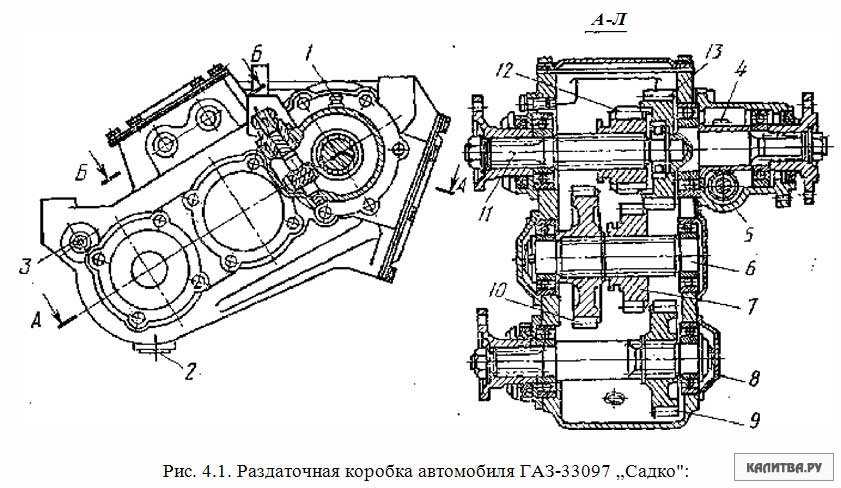

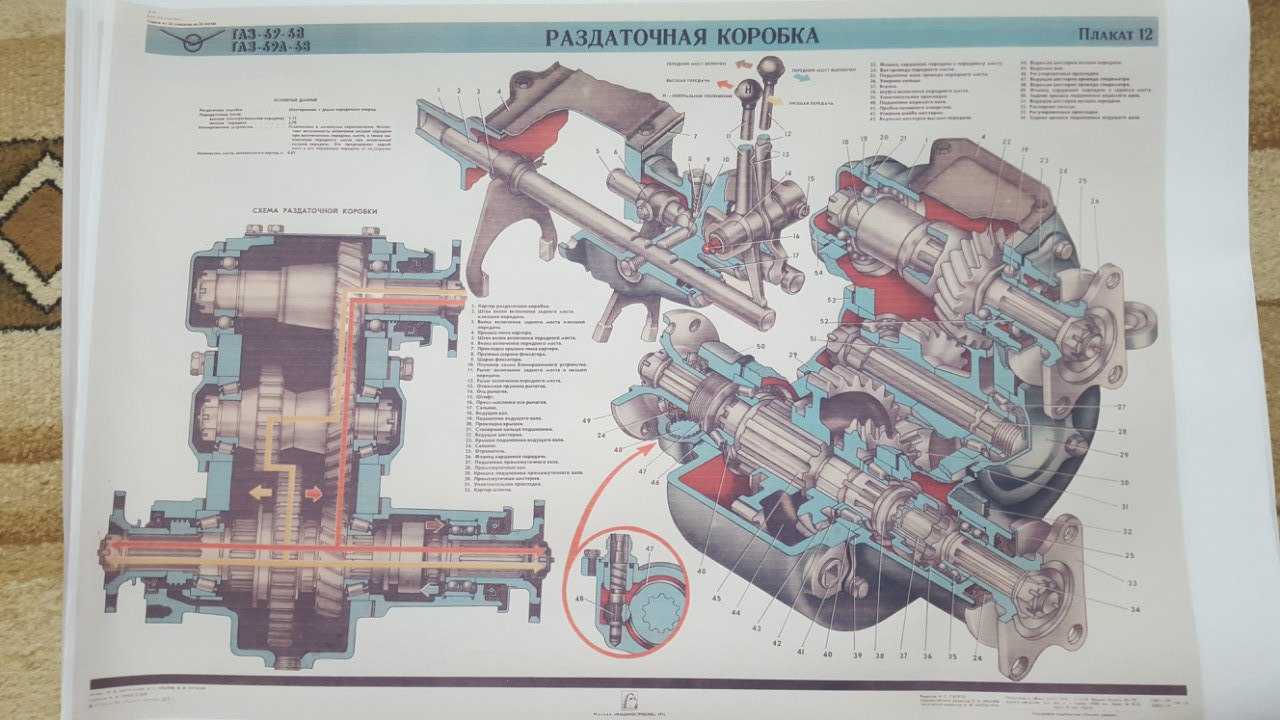

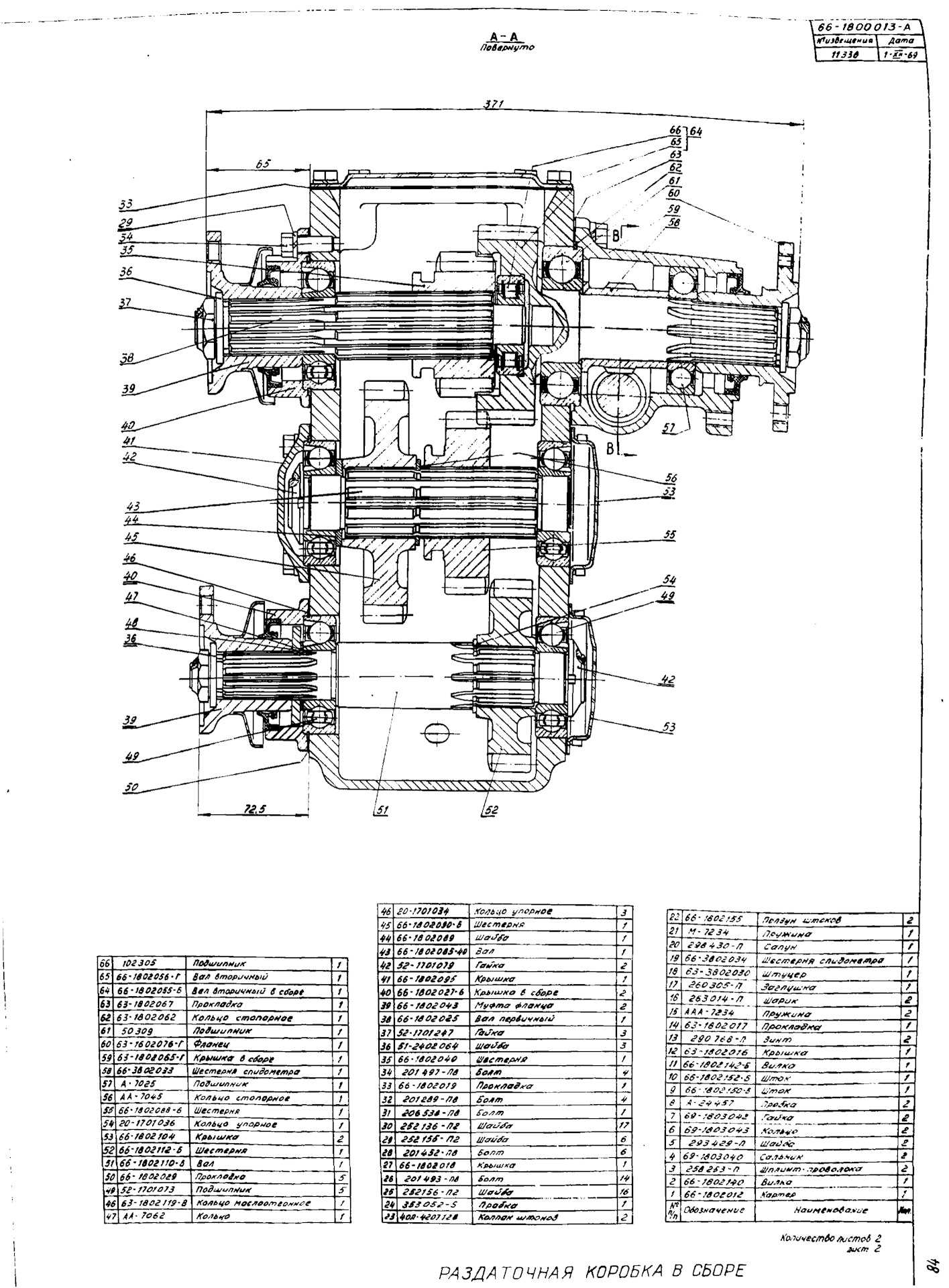

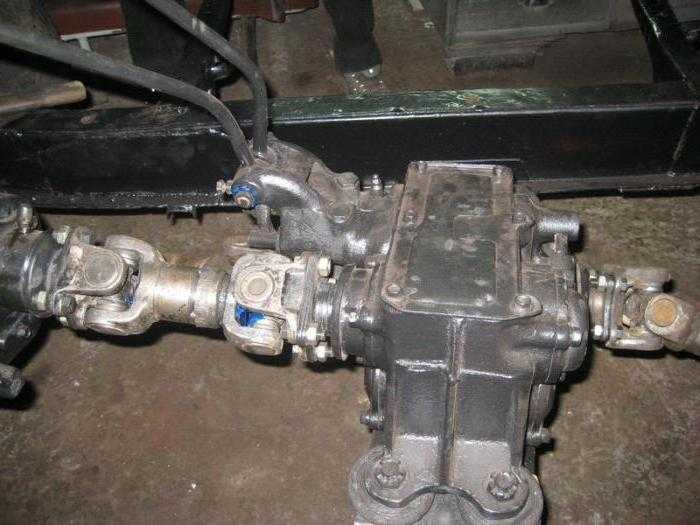

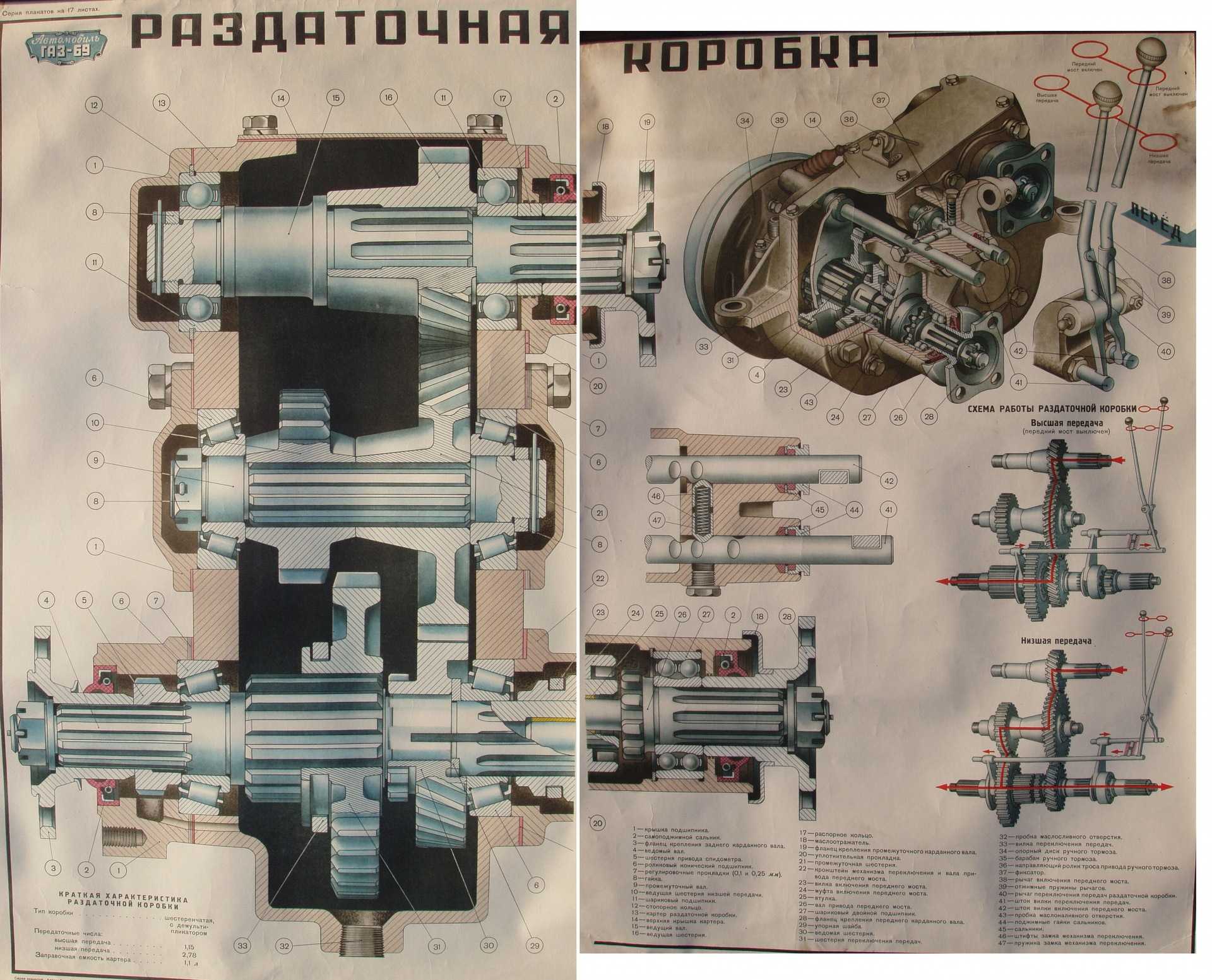

Раздатка ГАЗ-69: описание, устройство, ремонт

ГАЗ-69 – это советский полноприводный автомобиль повышенной проходимости. Выпускалась данная модель в период с 1953 по 1973 год. Первые работы над разработкой этого внедорожника начались еще в 46 году. Автомобиль разрабатывался, что называется, с нуля и был предназначен для использования в армии и работ в сельском хозяйстве. ГАЗ-69 выпускался в двух модификациях. Это двухдверный кузов с продольными лавочками сзади или четырехдверный с полноценным задним сидением. Конструкция автомобиля ГАЗ-69 была практически унифицирована с другими моделями, выпускающимися на этом заводе. А рама, кузов и раздатка ГАЗ-69 создавались с нуля. В качестве двигателя был выбран агрегат от ГАЗ-М20. Его мощность составляла 55 л. с., а максимальная скорость с этим двигателем — 90 км/ч.

ГАЗ-69 – это полноценный внедорожник с полным приводом. А это значит, что, кроме механической коробки передач, автомобиль должен оснащаться также и раздаточной. Она предназначены для распределения крутящего момента от двигателя к осям. Также за счет раздаточной коробки увеличивается крутящий момент при движении по плохим дорогам.

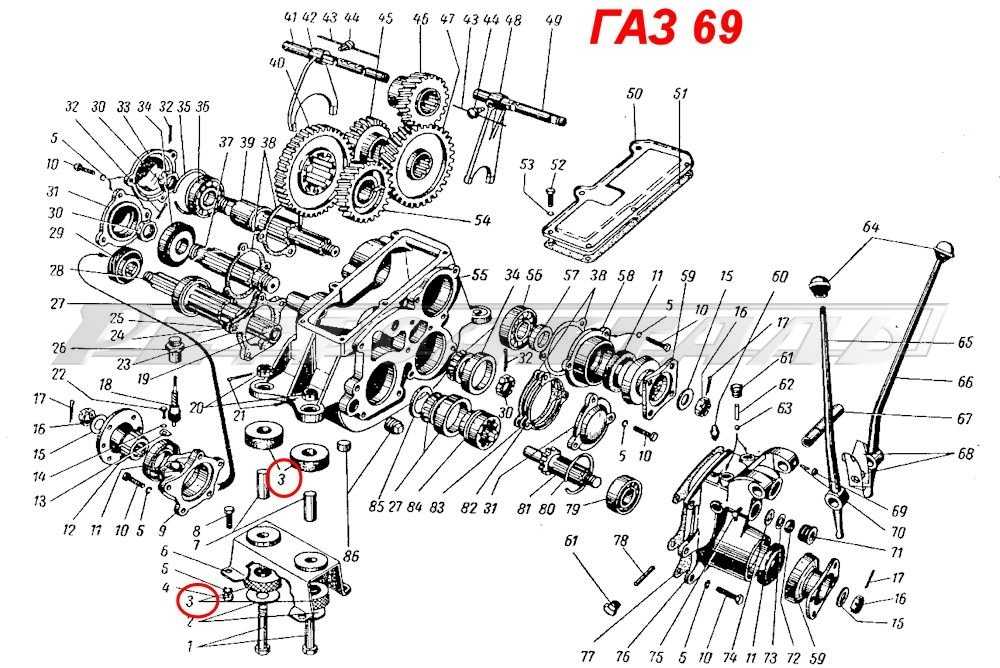

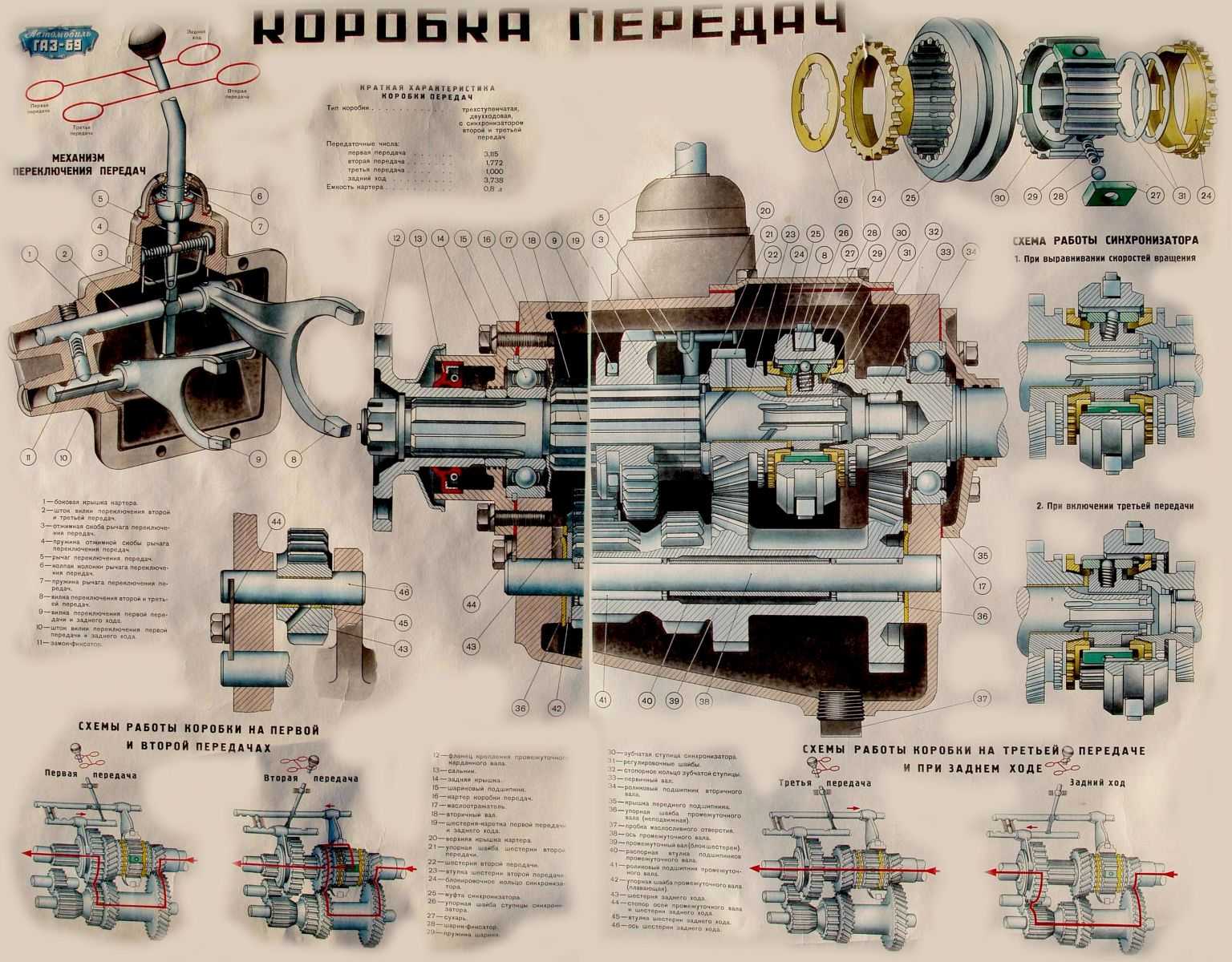

КОРОБКА ПЕРЕДАЧ ГАЗ-69

Таким образом, почти все основные детали коробки передач (картер, шестерни, валы, подшипники, сальники и др.) на автомобилях М-20 и ГАЗ-69 — одни и те же. Это представляет значительные удобства в эксплуатации.

Некоторой особенностью по сравнению с коробками М-20 (выпуска до 1952 г.) является введенная в заднюю крышку коробки ГАЗ-69 маслооттонная канавка, предотвращающая течь масла через сальник.

Шестерни изготовляются из хромистой стали 40Х, планируются и закаливаются в масле до твердости 48 — 56 по Роквеллу С.

Шестерни подвергаются на заводе дополнительной обработке — дробеструйному наклепу для повы­шения усталостной прочности.

Шестерни постоянного зацепления выполнены с косым зубом, шестерни первой передачи и заднего хода имеют прямой зуб.

Шестерни на заводе комплектуются парами и подбираются по шуму, контакту и боковому зазору в зацеплении в пределах 0,1 — 0,2 мм.

При выходе из строя какой-либо шестерни замена ее может вызвать некоторое увеличение шума, опа­саться чего не следует.

Для бесшумного и безударного включения второй и третьей передач имеется синхронизатор.

Первая передача не снабжена синхронизатором, поэтому во избежание поломки зубьев шестерен переключение со второй на первую передачу следует производить только после снижения скорости до 5 км/час.

1 — подшипник первичного вала, 2 — роликовый подшипник переднего конца вторичного вала, 3 — запорное кольцо роликового подшип­ника, 4 — муфта включения второй и третьей передач, 5 — ступица синхронизатора, 6 — шестерня второй передачи, 7 — вторичный вал, 8 -шестерня первой передачи и заднего хода, 9 — подшипник заднего конца вторичного вала, 10 — распорное кольцо подшипника и масло-отгонного устройства, 11 — задняя крышка, 12 — сальник фланца кардана , 13 — фланец кардана, 14 — шестерня заднего хода, 15 — упорная стальная плавающая шайба, 16 — роликовый подшипник блока шестерен, 17 — блок шестерен, 18 — распорная втулка подшипников блока, 19 — ось блока шестерен, 20 — упорная бронзовая шайба, 21 — крышка переднего подшипника, 22 — первичный вал, 23 — сапун.

Картер коробки отлит из чугуна и крепится четырьмя шпильками, ввернутыми в картер сцепления. Коробка передач центрируется с картером сцепления буртиком передней крышки 21. Первичный вал коробки 22 выполнен за одно целое с валом сцепления. Передней его опорой является шариковый подшипник, установленный в торце коленчатого вала двигателя. Шариковый подшипник задней опоры 1 монтируется в гнезде картера коробки. Вторичный вал 7 имеет также две опоры: роликовый цилиндрический подшипник 2, расположенный в отверстии первичного вала, и шариковый подшипник 9, установленный в гнезде задней стенки картера. Роликовый подшипник представляет собой набор из 14 свободных роликов, поверхностями качения которых являются поверхности первичного и вторичного валов. Суммарный боковой зазор между роликами подобран та­ким, что ролики, образуя свод, не выпадают в радиальном на­правлении. Сделано это с целью удобства сборки и разборки коробки — имеется возможность подсборки первичного вала с роликами, удерживаемыми от выпадания в осевом направлении пружинным запорным кольцом 3. Блок шестерен промежуточного вала 17 вращается на двух цилиндрических подшипниках с длинными роликами. Подшипники имеют сепараторы и фиксируются на своих мес­тах штампованной распорной втулкой 18. Ось блока шестерен 19 запрессована в картер. Осевые усилия блока шестерен вос­принимаются бронзовыми шайбами 20, расположенными с ка­ждой стороны, и стальной плавающей шайбой 15, помещенной со стороны венца шестерни заднего хода. В новой коробке осе­вой зазор блока шестерен колеблется в пределах 0,04 — 0,32 мм. В передней части вторичного вала на шлицах сидит сту­пица 5, по наружным зубьям которой передвигается муфта 4 включения второй и третьей (прямой) передач. Шестерня вто­рой передачи 6 с запрессованной в ней бронзовой втулкой сво­бодно вращается на вторичном валу. Шестерни первичного вала и второй передачи снабжены дополнительными венцами для включения передач и конусами синхронизаторов.

На заднем конце вторичного вала установлено распор­ное кольцо 10, наружная поверхность которого, сопрягаясь с маслооттонной канавкой, гонит масло от сальника. Зазор между поверхностью кольца и отверстием нахо­дится в пределах 0,17 — 0,44 мм.

По прямым шлицам вторичного вала 7 перемещается шестерня первой передачи и заднего хода 8. Па­разитная шестерня заднего хода 14 с запрессованной в ней бронзовой втулкой вращается на стальной оси. В задней крышке 11 установлен сапун 23 для предотвращения образования внутри избыточного давления, вы­зывающего течь смазки из коробки. В крышку запрессован резиновый сальник 12.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

Коробка передач весит около 32 кг, поэтому снимать ее лучше вдвоем. Если помощника нет, для подстраховки коробку подпираем гидравлическим упором или надежной подставкой.

Снятие кпп

1. Установить автомобиль на смотровую канаву или подъемник.

3. Слить масло из коробки передач

4. Установить рычаг переключения коробки передач в нейтральное положение.

5. Изнутри салона подцепить отверткой и снять переднюю вставку консоли.

6. Сдвинуть вверх резиновый чехол 1.

Отвернуть колпак 2 рычага.

7. Вынуть вверх рычаг переключения передач в сборе.

Вынимаем резиновый уплотнитель пола.

9. Отсоединить провода от контактов выключателя света заднего хода.

10. Отсоединить колодку 1 с проводами от датчика скорости и вынуть провод из держателя 2.

11. Отвернуть болт и отсоединить приемную трубу от кронштейна коробки передач.

12. Отвернуть две гайки 1 крепления задней опоры силового агрегата к коробке передач.

Отвернуть четыре болта 2 крепления кронштейна задней опоры силового агрегата к кузову.

13. Отвернуть два болта крепления фланца выхлопной трубы к глушителю и разъединить глушитель и выхлопную трубу.

14. Отсоединить глушитель от кронштейна крепления его к кузову.

15. Отвернуть два болта 1 крепления рабочего цилиндра сцепления к картеру сцепления.

Отвернуть болт 2 крепления рамки чехла вилки выключения сцепления и снять вилку 3 вместе с рамкой и чехлом.

16. Отвернуть четыре гайки крепления коробки передач к картеру сцепления

17. Снять коробку передач, повернув ее по часовой стрелке. При этом необходимо следить, чтобы первичным валом не повредить детали сцепления.

Если возникнут затруднения при снятии коробки передач, то необходимо снять полностью систему выпуска газов

Установка КПП

Устанавливать коробку передач рекомендуется с помощником, так как, необходимо удерживая тяжелый агрегат над головой, совместить отверстия в диске сцепления и подшипнике маховика с первичным валом, а крышку подшипника с отверстием картера сцепления.

Последовательность монтажа – обратная снятию.

При этом затянуть гайки крепления коробки передач к картеру сцепления моментом 50–62 Нм (5,0–6,2 кгс·м).

Однако, 5-ти ступенчатая КПП мне за разумные деньги на глаза не попадалась, а покупать ее в магазине по завышенной цене не особо то и хотелось. К тому же, дальше 400 км я на своей машине не ездил, поэтому острой необходимости в замене КПП не было.

Как проводится ремонт КПП

Ремонт КПП ГАЗ производится только после разборки узла. Для выявления неисправности придется внимательно осмотреть составляющие узла, определить повреждения и извлечь из конструкции все поврежденные части. Самостоятельно можно полностью разобрать узел, но перед этим необходимо слить полностью все масло из картеров. При разборке рекомендуется:

1. Промывка масляных каналов.
2. Промывка рабочих деталей и их очистка от налета.
3. Тщательная проверка зубьев на первичном и вторичном валу.
4. Проверка шестерней вала заднего хода.

Мелкие детали не поддаются рихтовке, их нужно заменить на аналогичные.
Установка и демонтаж КПП в СТО обойдется в 3-5 тыс. руб. без учета деталей, использованных для замены.

УСТРОЙСТВО ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

1 — оттяжной рычаг, 2 — регулировочный болт оттяжного рычага, 3 — упорный подшипник выключения сцепления, 4 — колпачковая мас­ленка, 5 — оттяжная пружина муфты, 6 — муфта выключения сцепления, 7 — педаль сцепления, 8 -вилка выключения сцепления, 9 — от­тяжная пружина педали, 10 — оттяжная пружина вилки выключения сцепления, 11 — тяга валика выключения сцепления, 12 — опора кронштейна валика выключения сцепления на двигателе, 13 — толкатель вилки выключения сцепления, 14 — валик выключения сцепле­ния, 15 — опора кронштейна валика выключения сцепления на лонжероне.

Промежуточный валик связан с толкателем 13, поворачивающим вилку 8 вокруг шарового пальца. Вилка перемещает муфту 6 с сидящим на ней упорным шариковым подшипником выключения сцепления 3. Вращающееся кольцо подшипника упирается в головки болтов 2, ввернутых в концы рычагов 1. Рычаги, поворачиваясь, выключают сцепление.

Смазка подшипника выключения сцепления производится колпачковой масленкой 4. Смазка к подшипнику поступает через гибкий шланг. Масленка расположена с правой стороны кар­тера сцепления. Доступ к масленке снизу автомобиля.

В случае, если гибкий шланг по каким-либо причинам был снят и из него удалена смазка или он за­менен новым, то после установки на место его нужно заполнить смазкой в количестве двукратной заправки масленки. Подача смазки в подшипник начнется только с третьей заправки масленки. При этом следует из­бегать обильной смазки подшипника, что ведет к замасливанию фрикционных накладок ведомого диска и пробуксовке сцепления.

Во время езды нельзя держать ногу на педали сцепления, так как это приводит к преждевременному выходу из строя подшипника выключения сцепления и сцепления в целом — за счет неизбежной при этом его пробуксовки.

Источник

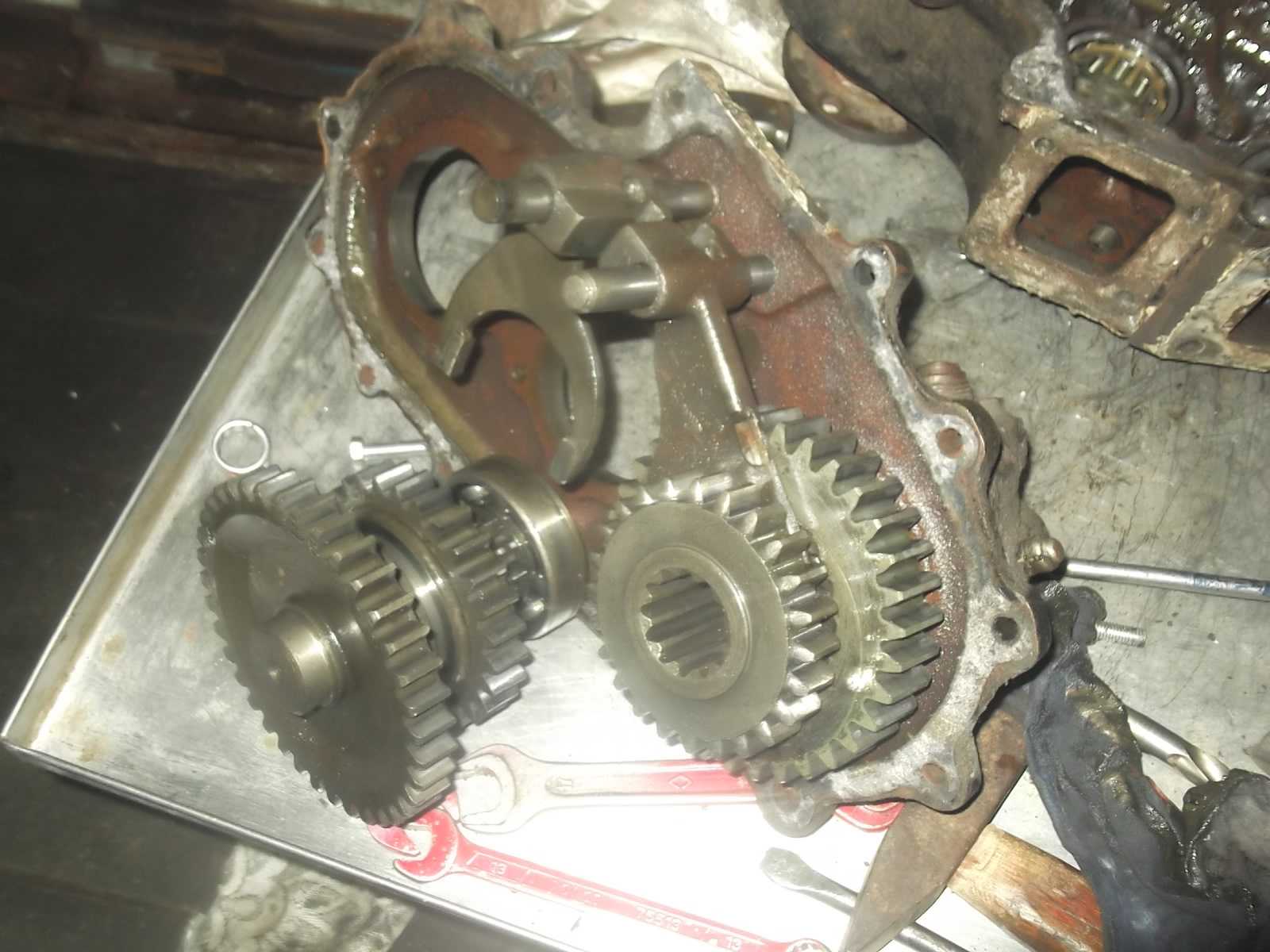

Сборка и разборка узла

Коробка передач на грузовик ГАЗ 3309 весит около 75 кг без масла. Если предстоит разборка этого узла, вам необходимо демонтировать его из машины, предварительно слив все масло из картеров. Понадобится по крайней мере 2 человека, чтобы извлечь механизм целиком. Рекомендуется использовать специальный набор инструментов и стенд для дальнейших манипуляций.

То, как своими руками произвести разборку коробки передач, подробно описано в руководстве пользователя. Если следовать указаниям, можно без особых трудностей в течение нескольких часов разобрать и собрать весь узел. Вот краткое описание процесса разборки:

1. Разобрать пол в салоне.
2. Демонтировать рычаг коробки.
3. Открутить карданный вал.
4. Отключить коробку передач от тяги ручника.
5. Открутить тросик спидометра.
6. Снять винтовые крепления к картеру маховика основного движка.
7. Теперь можно извлечь узел из посадочного места.

Примечание: масло сливается до начала разборки коробки. В случае когда у вас нет стенда и набора ключей для разборки подобных механизмов, лучше обратиться в СТО для обслуживания. Неправильная сборка КПП грозит потерей управляемости во время езды. Еще одно последствие некорректной сборки коробки передач — транспортное средство и вовсе будет стоять на месте, поскольку невозможно сменить передачу.

Обслуживание раздаточной коробки

Раздатка ГАЗ-69 – это достаточно надежное устройство. Производители заложили в механизм большой ресурс и даже сегодня они еще исправно работают. Но все это возможно только при правильном обслуживании. Необходимо постоянно поддерживать необходимый уровень масла в картере. Также смазку нужно периодически менять. Кроме этого, следует вовремя выявлять неисправности и устранять их. Что касается уровня масла, то он должен быть у кромки наливного отверстия. Проводить замену жидкости рекомендуется через каждые 6 тысяч километров пробега. Также следует выполнять слив масла при смене сезонов.

Рекомендуется проверять состояние сапуна – при необходимости его нужно очищать от грязи или пыли. Также периодически смотрят, насколько затянуты все гайки и в особенности те, которые удерживают фланцы крепления карданов. Не допускается даже небольшое ослабление. Если обнаружилась течь масла, тогда подворачивают гайки на штоке переключения. Отработанную смазку спускают из картера в теплом виде. В любом другом случае, полного удаления не получится. Периодически после замены масла нужно промывать корпус механизма керосином.
