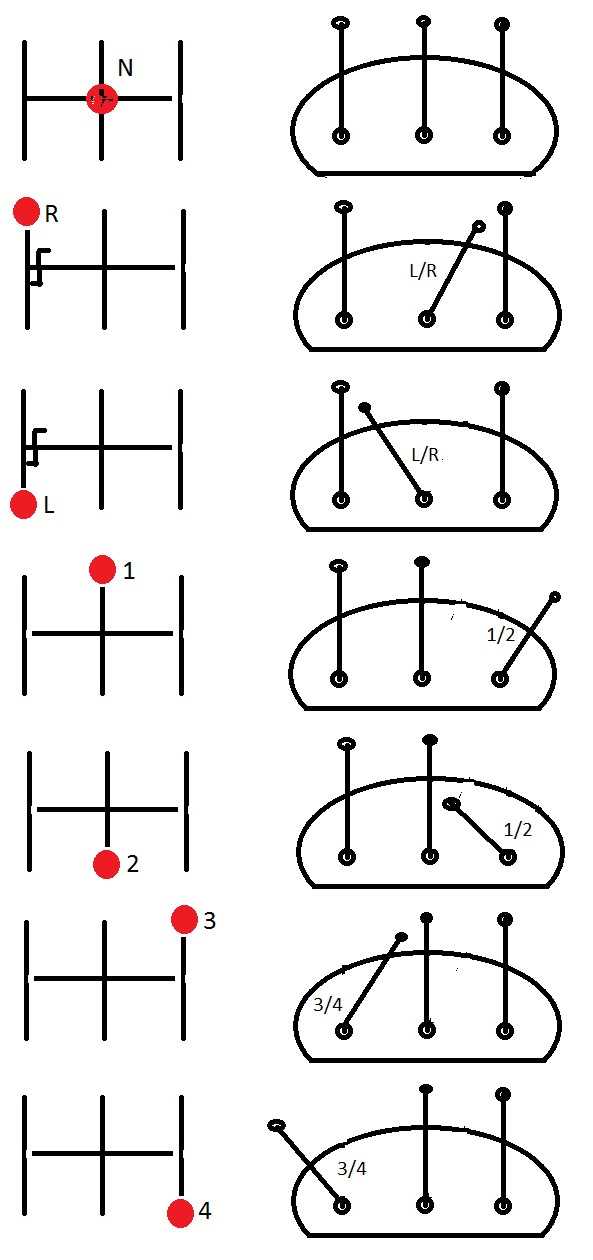

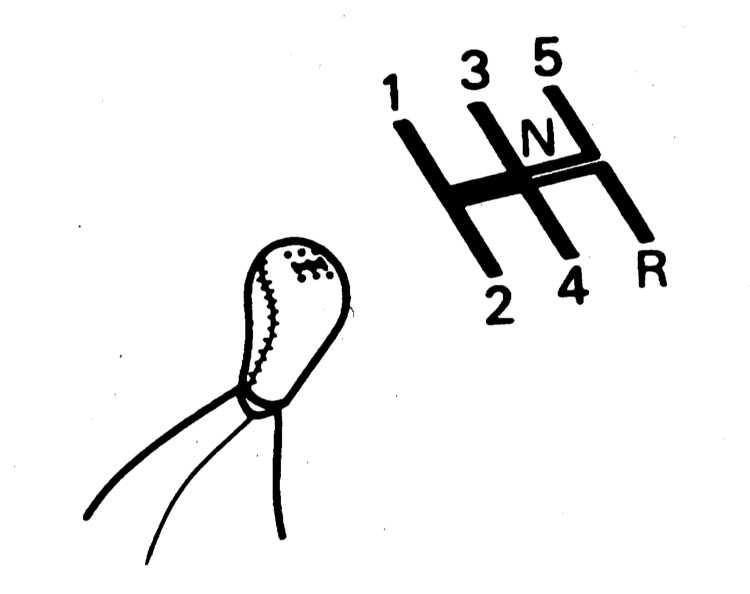

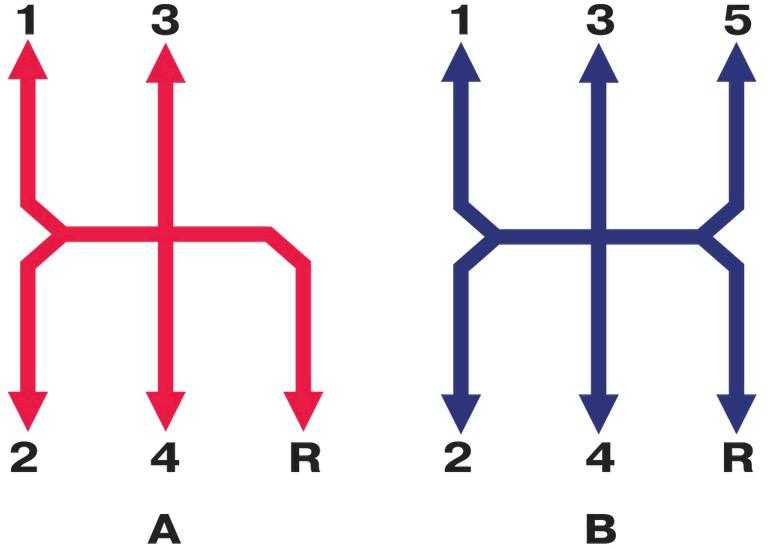

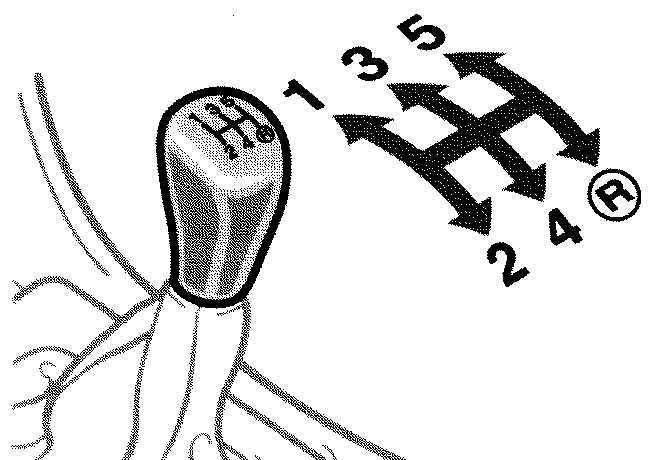

Коробка передач на газели схема переключения

Автомобили «ГАЗель»: коробка передач, особенности и ремонт МКПП

Модель «Газель» — малолитражные российские автомобили, оборудованные механической трансмиссией МКПП («Газель», «Газель-Бизнес», «Газель-Next»). При этом коробка на данном авто имеет свои особенности, которые нужно знать и учитывать, а также правильно эксплуатировать агрегат, вовремя выявлять и устранять отдельные неисправности.

Начнем с того, что пятиступенчатая механика автомобиля Газель отличается надежностью, неприхотлива в эксплуатации и долговечна. Однако, поскольку автомобиль Газель, в первую очередь, является коммерческим транспортом, коробка работает при постоянных избыточных нагрузках, что часто приводит к ее выходу из строя.

Идем далее. Если рассматривать устройство, неисправности и ремонт коробки Газель, сразу отметим, что МКПП «Газель» конструктивно не является сложным механизмом. Основные составляющие коробки:

• два алюминиевых картера, которые скручены между собой 10 болтами;
• первичный и вторичный валы, а также промежуточный вал с зубьями 1-й передачи и заднего хода с запрессованным шестереночным блоком и шестеренкой привода спидометра;
• синхронизаторы, подпружиненные шарики фиксации передач, блокировка включения передач, демпферное устройство рычага переключения передач;

Кстати, что касается версии «ГАЗель-Бизнес», коробка передач в данном случае практически не отличается от аналогов на других машинах данного модельного ряда. На авто ставится пятиступенчатая трехвальная коробка с повышающей пятой передачей.

Отличие этой коробки от других, устанавливаемых на автомобили «Газель» заключается в иных передаточных числах на всех передачах. В остальном коробки, устанавливаемые на «Газель-Бизнес» и «Газель-Next», полностью идентичны.

Основные неисправности МКПП «ГАЗель»

Простота устройства МКПП «Газель» позволяет на ранних этапах предупредить выход из строя агрегата и предотвратить более тяжелые последствия, которые могут привести к дорогостоящему ремонту.

Признаки неполадок в работе МКПП:

Чтобы избежать выхода из строя МКПП на автомобиле «Газель», необходимо проводить плановую диагностику коробки не реже 30-40 тыс. км. пробега. Опыт многолетней эксплуатации автомобилей Газель позволил выделить основные неисправности МКПП и их причины:

• гул при работе МКПП — износ трущихся деталей, ослабление крепежных болтов;
• хруст в коробке — разрушение подшипников;
• треск при переключении передач — износ синхронизаторов;
• плохое или затруднительное переключение передач — заедание в приводе управления КПП, износ шестерней;
• самопроизвольное выключение передач (перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала);
• снижение уровня смазывающей жидкости – нарушение герметичности картера, ослабление затяжных болтов, пробой прокладки картера КПП, течь сальника и др.
• необходимо также помнить, что причиной шума, затрудненного переключения и самопроизвольного выключения передач может быть возникновение неполадок в узле сцепления.

Снятие и ремонт коробки «ГАЗель»

После проведения диагностики и выявления неисправностей МКПП, можно приступить к ремонту. При наличии необходимой квалификации и оборудования, можно приступить к самостоятельному ремонту коробки.

Основные этапы ремонтных работ:

• загнать авто на яму, эстакаду или на подъемник;
• открутив крепежные болты, снять защиту мотора и КПП;
• приступить к демонтажу и разборке коробки передач;

Для ремонта КПП необходимо иметь следующие инструменты: набор ключей, набор отверток, бородок, монтировку, молоток и т.д.

Инструкция по демонтажу МКПП:

• слить масло с картера КПП;
• произвести демонтаж карданного вала;
• поставить отметки на фланцах кардана и заднего моста;
• снять крепежи промежуточной опоры и кардана к фланцу ведущей шестеренки главной передачи;
• вытащив хвостовик из коробки, закрыть образовавшееся отверстие;
• достать рычаг;
• отключить от КПП тросик спидометра и жабку включения фонарей заднего хода;
• снять коробку переключения передач с автомобиля;
• отсоединить КПП от картера сцепления.

Ремонт КПП автомобиля ГАЗ 3302, ГАЗ 2705

Как известно, КПП любого автомобиля представляет собой один из важнейших узлов в устройстве трансмиссии. Основные функции коробки передач заключаются в преобразовании и передаче крутящего момента от ДВС к ведущим колесам.

От качества работы трансмиссии напрямую зависит исправность ТС, а также комфорт и безопасность водителя и пассажиров. Необходимо помнить, что даже небольшие отклонения от нормы в работе КПП требуют детальной диагностики. В противном случае мелкая неисправность может повлечь за собой дорогостоящий ремонт.

Еще отметим, что каждая коробка в силу своих конструктивных особенностей требует к себе индивидуального подхода. В данной статье мы рассмотрим КПП Газель, а также какие особенности имеет коробка передач ГАЗель, так как данный авто является широко распространенным на территории СНГ.

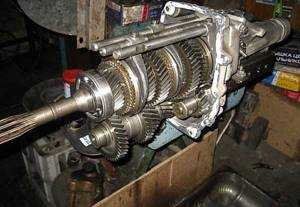

Разборка коробки передач

1. Очистить от грязи и вымыть снаружи коробку передач. 2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

Обязательно снимать стопорное большое кольцо, иначе не разъедините коробку.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъединить передний и задний картеры коробки передач.

Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления.

При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца, если они были установлены.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их.

Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым шток 1 включения 1-й и 2-й передач, а последним шток 2 включения 3-й и 4-й передач.

При снятии штока включения 3-й и 4-й передач следить за тем,

чтобы не потерять стопорный палец, установленный в отверстии штока.

Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

Признаки поломки подшипника первичного вала

От исправной работы составляющих механизмов КПП, в частности подшипников, зависит безопасность передвижения. Как правило, при его износе возникает вероятность заклинивания, поломки шестерен. В данном случае требуется установка новой комплектующей запчасти. Среди признаков, указывающих на наличие поломки подшипника, выделяются:

• воющий звук на нейтралке;
• стук при активизации любого скоростного режима;
• передача сама выключается.

Как правило, воющий звук возникает при передвижении. Если при этом отмечается стук, подшипник имеет деформацию. Следует отметить, что свист может быть связан с тем, что данная запчасть имеет недостаточное количество смазки.

Какие факторы влияют на эксплуатационный ресурс подшипника? Во-первых, это качество исполнения данной запчасти, во-вторых, это условия эксплуатации автомобиля, в-третьих, это своевременность прохождения ТО, где можно определить степень износа.

Снятие и установка коробки передач ГАЗ 31105

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Вам потребуются: ключи «на 14», «на 19», ключ для пробки сливного отверстия картера коробки передач, отвертка, пассатижи.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините минусовый провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

4. Изнутри салона подденьте отверткой и снимите переднюю вставку консоли.

5. Сдвиньте вверх резиновый чехол 1. Отверните колпак 2 рычага. Если колпак невозможно отвернуть рукой, воспользуйтесь клещами типа «кобра».

6. Выньте вверх рычаг переключения передач в сборе.

7. Снимите внутренний защитный чехол.

8. При необходимости можно снять стержень рычага переключения передач. Для этого выверните чехол, приподнимите его вверх и, поддев острым инструментом запорную втулку выньте ее.

9. Снимите верхнюю часть рычага. На рычаге останутся запорная втулка, упругая и дистанционная втулка.

В стержне остается вторая упругая втулка. Если при работе двигателя замечена повышенная вибрация стержня рычага, извлеките втулку и проверьте ее состояние.

10. Разжав лепестки дистанционной втулки, снимите ее, а также упругую и запорную втулки с рычага.

11. Перед обратной установкой стержня установите все снятые детали в стержень в обратной последовательности. Наденьте стержень на рычаг и ударом ладони по рукоятке рычага насадите его на рычаг до защелкивания запорной втулки на рычаге.

12. Снимите карданную передачу (см. «Снятие и установка карданной передачи»).

13. Отсоедините провода от контактов выключателя света заднего хода.

14. Отсоедините колодку 1 с проводами от датчика скорости и выньте провод из держателя 2.

15. Выверните болт и отсоедините приемную трубу от кронштейна коробки передач.

16. Отсоедините приемную трубу от глушителя и снимите ее с автомобиля (см. «Снятие и установка приемной трубы»).

17. Отверните две гайки 1 крепления задней опоры силового агрегата к коробке передач

Выверните четыре болта 2 крепления кронштейна задней опоры силового агрегата к кузову, осторожно опустите вниз заднюю часть коробки передач и снимите заднюю опору

Чтобы при отсоединении задней опоры двигатель не наклонялся чрезмерно назад, вставьте между блоком цилиндров и панелью передка кузова деревянный брусок.

18. Выверните два болта крепления фланца выхлопной трубы к глушителю и разъедините глушитель и выхлопную трубу.

19. Выверните болт крепления рамки чехла вилки выключения сцепления.

20. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).

21. Снимите вилку вместе с рамкой и чехлом.

22. Отверните четыре гайки крепления коробки передач к картеру сцепления.

Верхние гайки крепления коробки передач удобнее отворачивать головкой, надетой на карданный шарнир с удлинителем.

23. Снимите коробку передач, сдвигая ее назад и одновременно поворачивая по часовой стрелке. При этом следите, чтобы первичным валом не повредить детали сцепления.

24. Установите новую коробку передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите первую или третью передачу (если не снимали рычаг переключения передач).

Ремонт КПП Газель (5 ступенчатая) своими руками

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

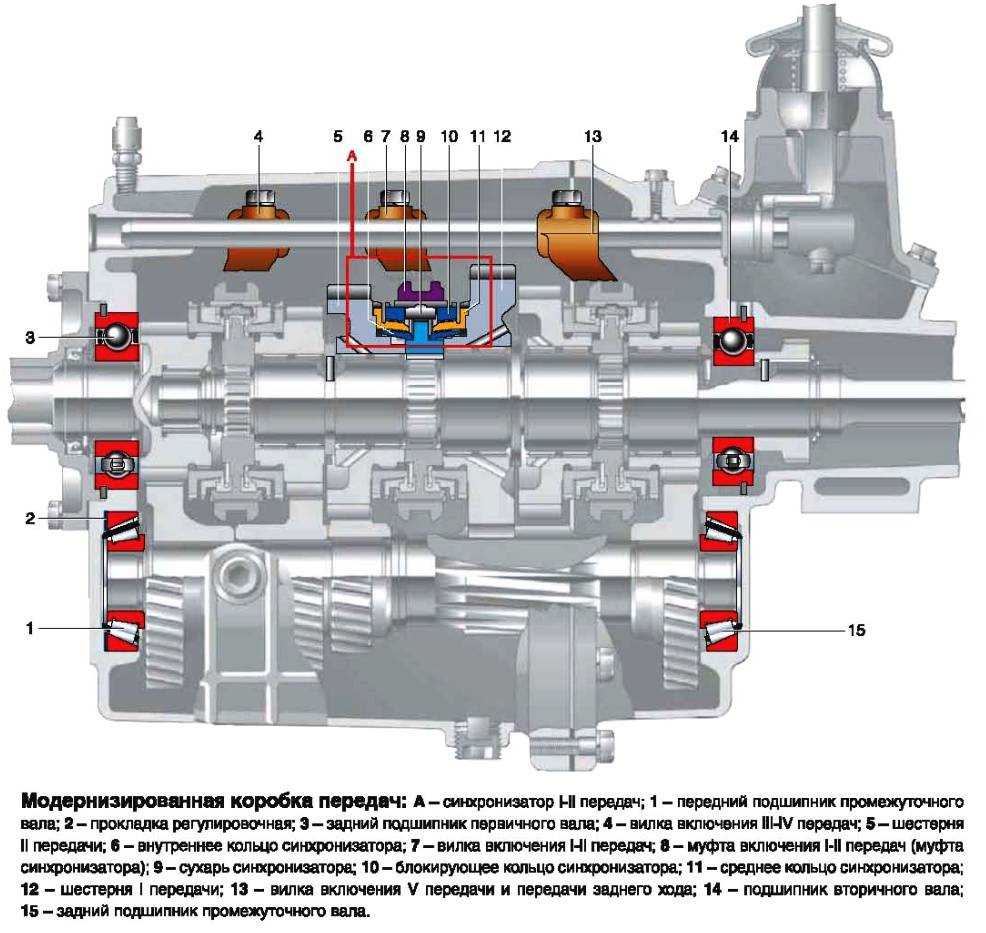

Схема КПП

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

https://youtube.com/watch?v=TjbNGPDFJDk

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться). Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать. Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП. Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Схемы устройства:

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

https://youtube.com/watch?v=0dGVgSrGs6Q

Теперь приступаем к сборке КПП Газели. Сборка коробки осуществляется в обратном порядке

Обратите внимание на то, что валы необходимо устанавливать одновременно, для этого заранее перевяжите их. Проведите осмотр первичного вала, хвостовика, втулки, картера, вторичного вала и все шестерни. Вымойте их в керосине или дизельном топливе

Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом

Вымойте их в керосине или дизельном топливе. Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом.

Коробка выключается (вылетает передача)

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве.

Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

Коробка выключается (вылетает передача)

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве.

Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

Устройство коробки переключения передач на Газелях Next

В 2013г. Россия увидела новую Газель Некст. Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Новая механическая коробка имеет узел с деталями от разных производителей. При прохождении 40 тысяч, переключая скорость со 2 на 3 или с 4 на 5, водитель начинает слышать шум, потрескивание и другие непонятные звуки. Чтобы определить, что это за звук, нужно иметь хотя бы поверхностное представление, что это такое?

Так выглядит Газель-Next

Распространенные признаки неисправности

Один из распространенных признаков неисправности автоматической коробки передач – затрудненное переключение передач. Например, при запуске двигателя может не происходить перемена передачи. Эта проблема может сопровождаться характерным шумом. Однако бывают ситуации, когда шум есть, но при этом проблем с переключением передач нет. Это также следует воспринимать как признак неисправности. Другие симптомы: затрудненное переключение с главной передачи на парковочную, проблемы с переключением передач при холодном или нагревшемся двигателе, проблемы при разгоне или остановке двигателя.

Устройство системы МКПП

Коробка передач – многоступенчатый закрытый редуктор. Принцип основан на нахождении по очереди в зацеплении всех шестерен, оснащенных косыми зубьями, в результате чего происходят изменения частоты оборотов между валами.

Сцепление

Работа механизма МКПП осуществляется наряду со сцеплением. Это узел, разъединяющий мотор и трансмиссию. Благодаря ему, переключение скоростей (ступеней) осуществляется без необходимости выключения оборотов агрегата. Через коробку проходит большой крутящий момент, поэтому она оснащена блоком сцепления.

Шестерни, валы

Любая механическая КПП содержит оси валов, выступающие в качестве базы для шестерен. Корпус устройства именуется картером. Встречаются МКПП с двумя и тремя валами.

Ведущий вал имеет соединение со сцеплением, на поверхности находятся шлицы, способствующие перемещению диска. С данной оси происходит передача вращения на промежуточную ось.

Ведомый вал отличается особым положением, имеет соединение с ведущим элементом посредством подшипника. Принцип обеспечивает существование их независимого вращения.

Синхронизаторы

Современные коробки (кроме МКПП спортивных авто и машин с множеством передач) оснащены данными элементами, если бы их не было, появилась бы необходимость делать выжим вдвойне для выравнивания окружных скоростей шестерен и переключения ступеней.

Работает механизм таким образом: когда водитель переключает передачу, муфта подается к шестеренке.

Таблица неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Возможные неисправности и ремонт

Ремонт КПП ГАЗель Некст может потребоваться в следующих случаях:

1. Шум, посторонние звуки около узла. Если они возникают в состоянии полностью выжатого сцепления, причину необходимо искать в подшипниках. Шум во время движения указывает на поломки шестеренок. Износ первичного и вторичного вала или его шестеренок — причина посторонних звуков во время движения на четвертой передаче. Независимо от режима трансмиссия шумит при отсутствии масла.
2. Отсутствие возможности выключить или переключить передачу. Сначала стоит проверить сцепление и проконтролировать функциональность педали. Неисправности муфт и синхронизатора становятся причинами сбоев в запуске 3,4 скоростей.
3. Вылет скорости.

https://youtube.com/watch?v=sZ9FwJfLVHU

Во всех случаях потребуется снять коробку для диагностики, осмотреть детали и механизмы. Наличие схемы позволит самостоятельно провести несложные ремонтные мероприятия. В противном случае лучше обратиться в сервисный центр.
