Подбор, диагностика и замена стоек на lada granta

1 Kayaba

Высокое качество и надежность

Страна: Япония

Рейтинг (2019): 4.9

Один из лучших брендов, чья продукция отлично подходит к использованию на отечественных автомобилях, в том числе и ВАЗ. В характеристиках оригинальных стоек сомневаться не приходится – поставки компании обеспечивают не только международный рынок запчастей, но и до 80% сборочных конвейеров Японии. Качество продукции для сборки и поставляемой на вторичный рынок не имеет отличий.

В продаже имеются серии стоек для комфортной и спортивной езды. Пользуются популярностью однотрубные задние амортизаторы Gas-a-Just. Они усилены и имеют высокий запас прочности, что для владельцев ВАЗ является важным критерием, определяющим выбор. Серия MonoMax, установленная на переднюю подвеску, кардинально меняет представление об управляемости отечественных автомобилей, увеличивая чувствительность руля. Исходя из отзывов владельцев, предпочитающих агрессивное вождение, облегченные стойки Kayaba Ultra SR наиболее эффективны в скоростных поворотах, а Exel-G отлично подойдут для повседневной городской езды.

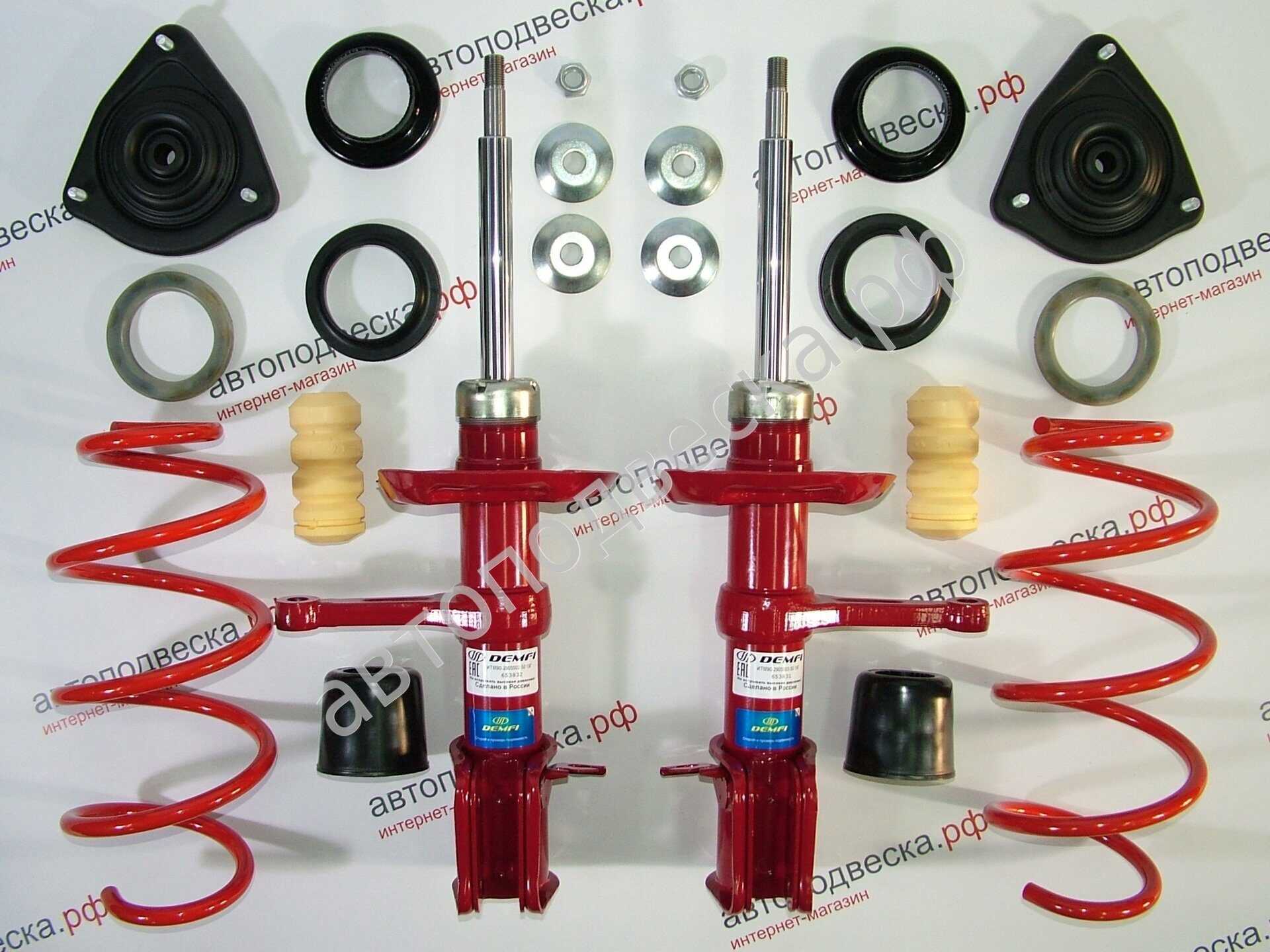

Обзор основных производителей амортизаторов

По умолчанию с завода установлены гидравлические от СААЗ (Скоповский автомобильный завод). Особым качеством не отличаются, но при умеренной эксплуатации выхаживают до 60000 км.

1. Каяба: японские, характеризуются высоким качеством, надежностью, длительным ресурсом эксплуатации. При покупке будьте внимательны, так как часть продукции изготавливается в Китае.
2. АСОМИ: отечественный производитель для моделей ГАЗ, ВАЗ, ЛАДА. Гарантия один год с момента установки. О качестве судите сами.
3. SS (СС): также отечественный изготовитель стоек для ВАЗов. Гарантия качества два года, по отзывам владельцев неплохие, немного жестковатые.

В целом, все амортизаторы условно делят на три категории:

• Шоссе;
• Стандарт;
• Спорт.

Отличия в категориях незначительные, для среднестатистического водителя незаметные. В комплекте поставляется гарантийный талон, инструкция по эксплуатации.

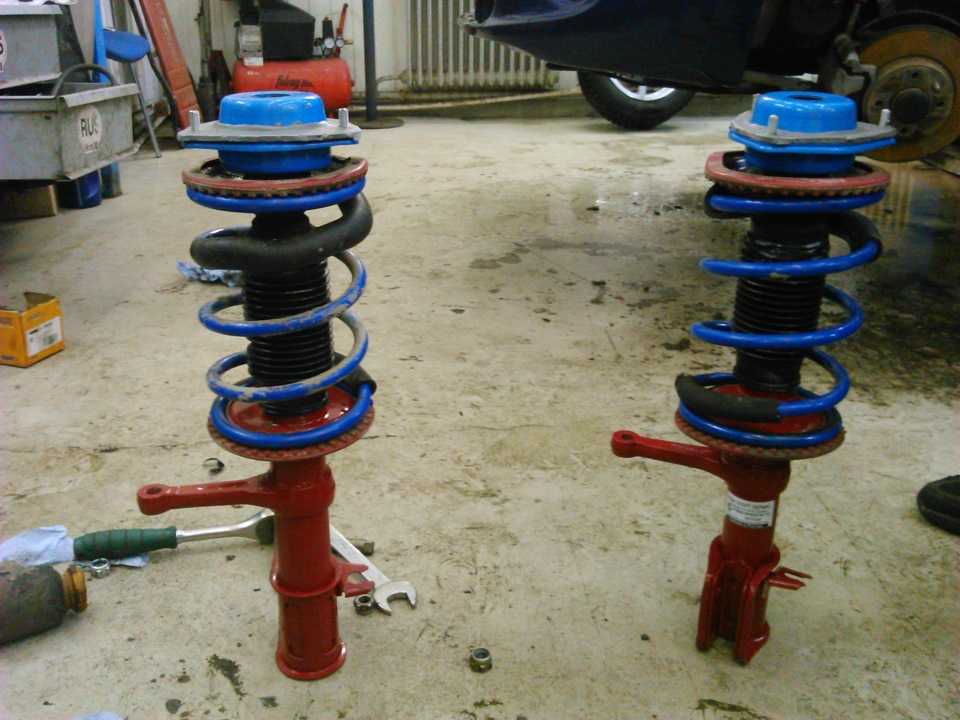

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка – неразборная и ремонту не подлежит. Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже). Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»). Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разбирать…

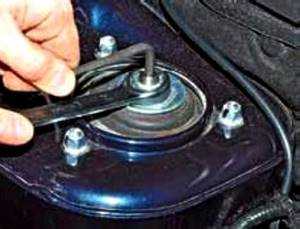

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага. Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки. При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

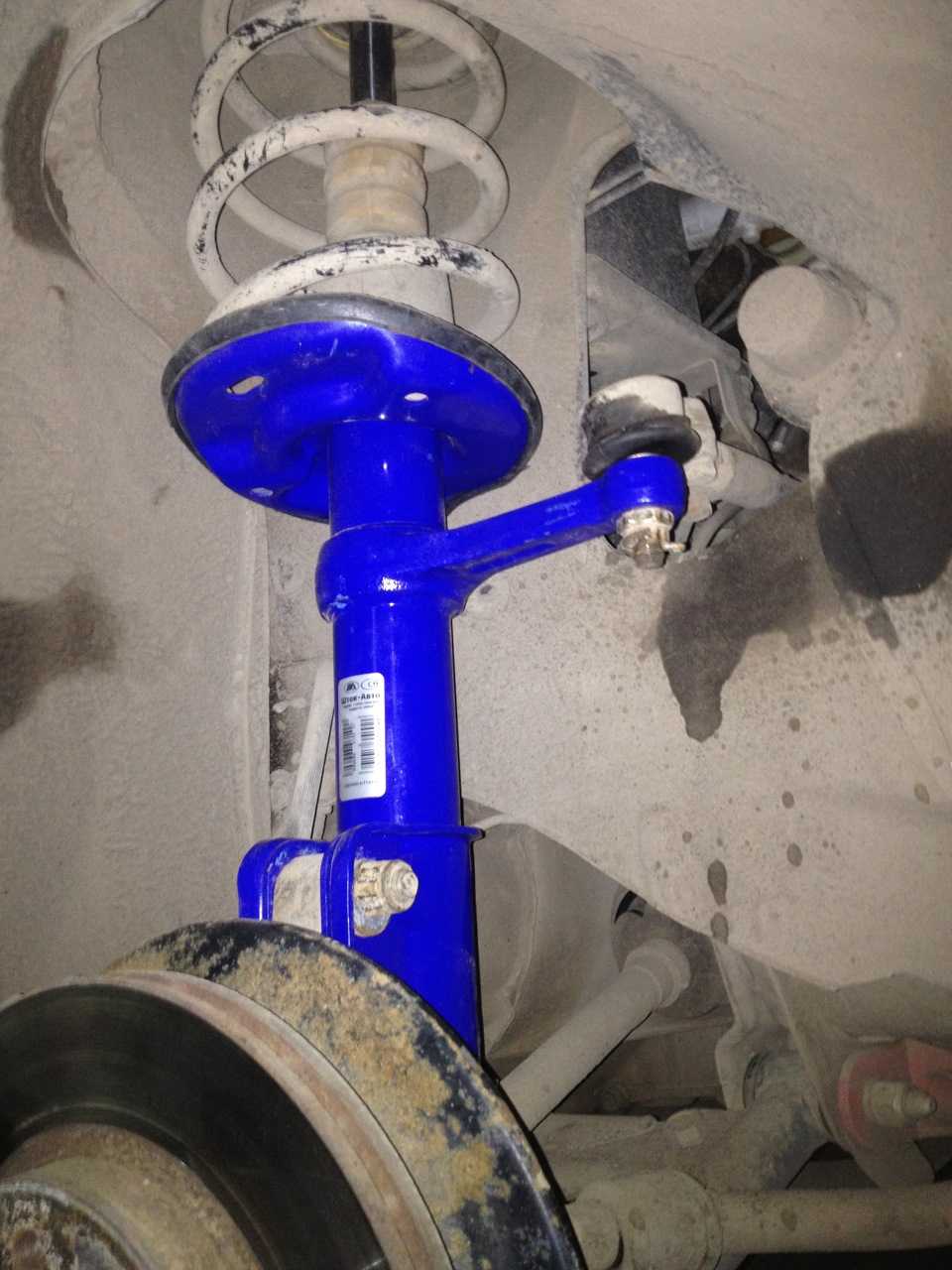

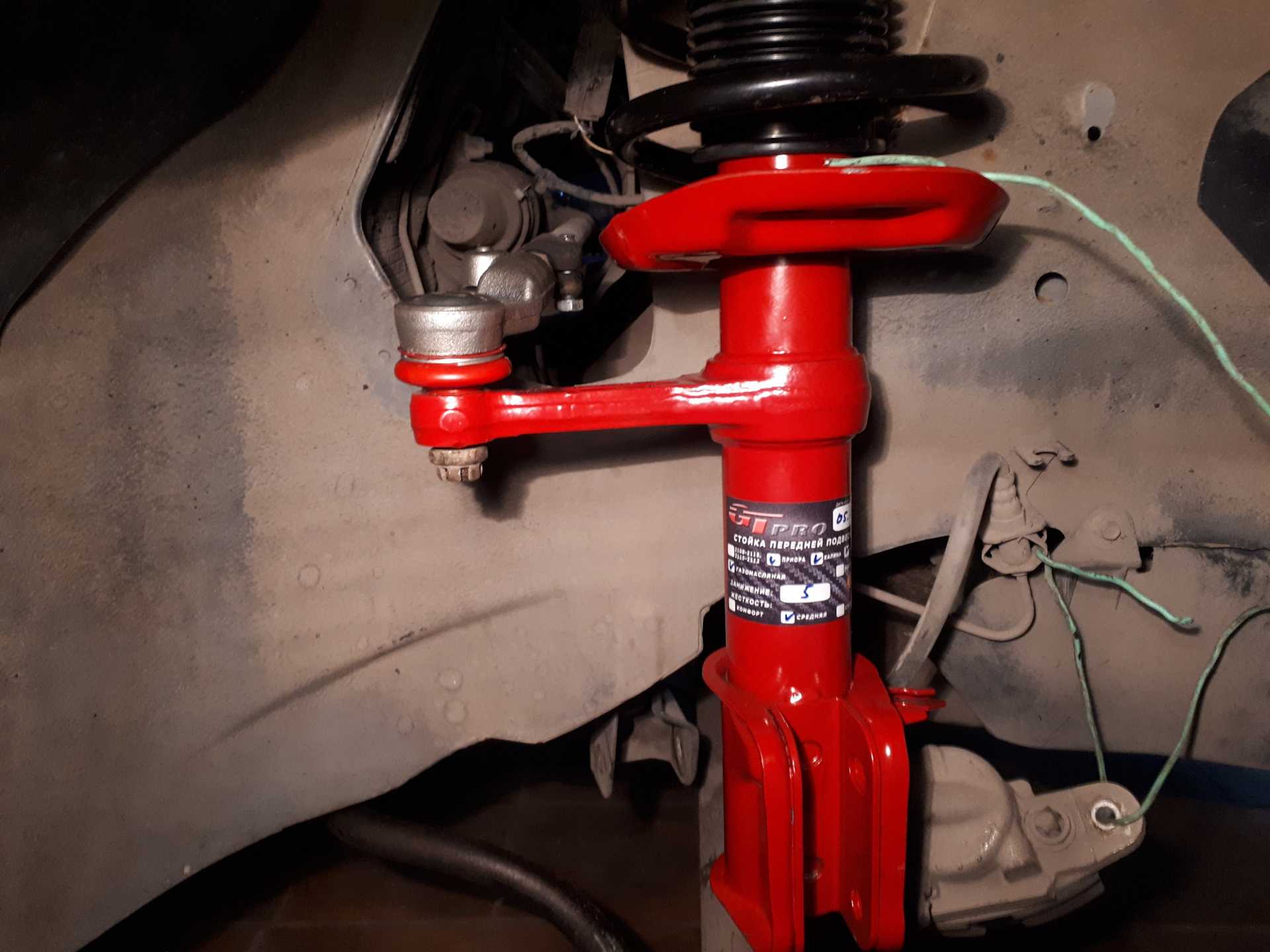

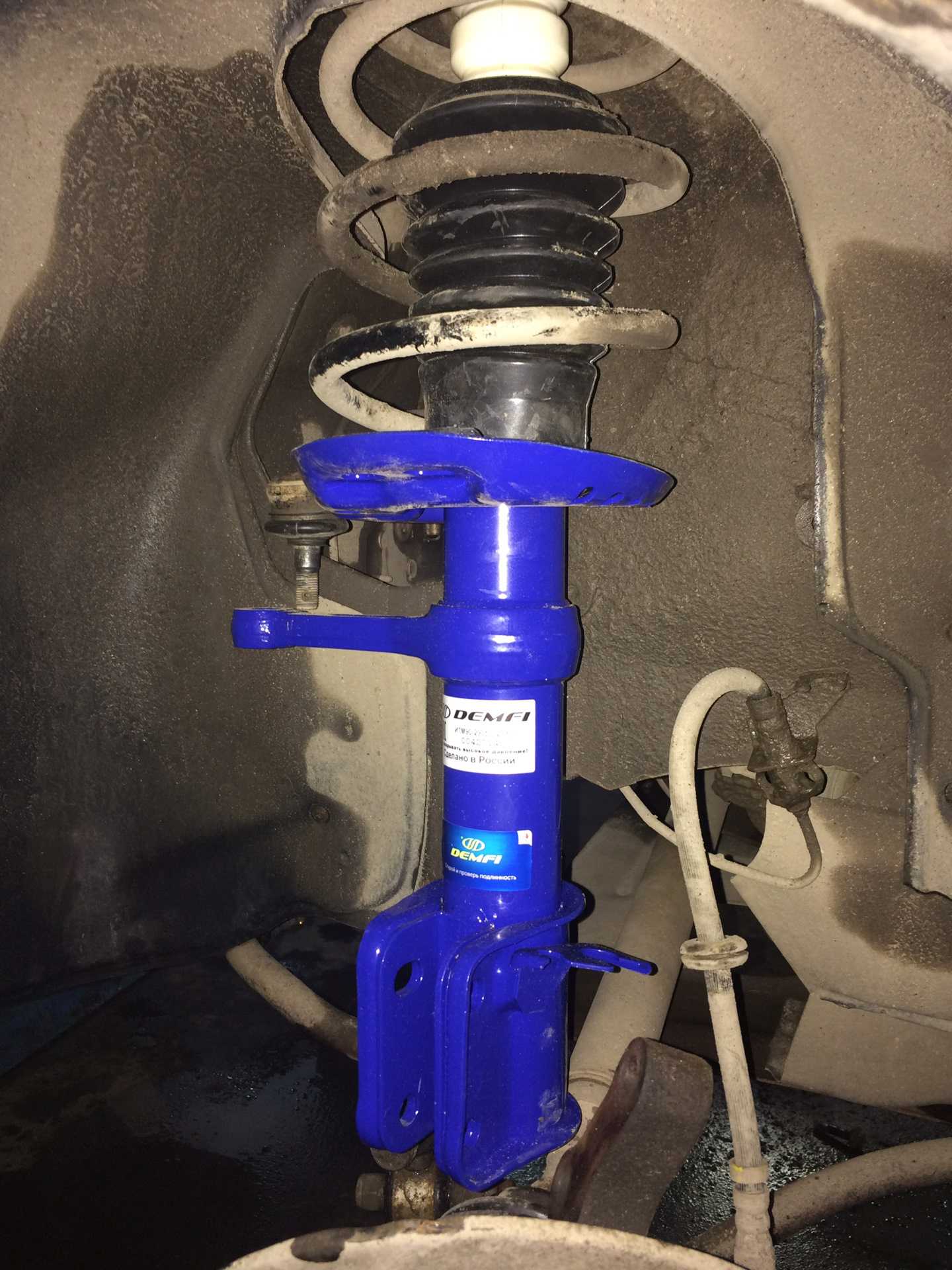

Операции по снятию передней стойки с автомобиля Лада Гранта

Работа показана на примере левой стойки автомобиля. Правую стойку снимают аналогично.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Откройте капот. Приподнимите домкратом переднюю часть автомобиля и установите ее на надежные опоры. Снимите соответствующее переднее колесо. Ослабляйте болты крепления колеса, стоящем на земле.2. Если снимаете амортизаторную стойку для ремонта, то, удерживая одним ключом шток стойки от проворачивания, вторым ключом ослабьте затяжку гайки крепления штока. В этом случае пружина будет минимально “закусывать” крепежные болты соединяющие поворотный кулак и амортизатор.

В итоге, вам будет легче достать их из отверстий.3. Выведите из кронштейна на амортизаторной стойке держатель тормозного шланга.

На автомобиле Лада Гранта, оборудованном антиблокировочной системой тормозов (АВS), отсоедините и снимите датчик частоты вращения колеса.

4. Отсоедините рулевую тягу от поворотного рычага амортизаторной стойки «Замена наружного наконечника рулевой тяги Лада Гранта»

5. Нанесите метки на эксцентриковую шайбу и амортизаторную стойку, пометив таким образом положение регулировочного болта относительно стойки. Это поможет приблизительно сохранить развал колес при установке стойки.

6. Отверните гайку регулировочного (верхнего) болта крепления амортизаторной стойки к поворотному кулаку…

7. …и извлеките из отверстия болт вместе с эксцентриковой шайбой.

8. Отверните гайку нижнего болта крепления амортизаторной стойки к поворотному кулаку и выньте болт.

9. Отсоедините поворотный кулак от стойки.

10. В подкапотном пространстве отверните три гайки верхнего крепления амортизаторной стойки к кузову…

11. …и снимите стойку.

12. Установите амортизаторную стойку в порядке, обратном снятию

Обратите внимание на положение верхней опоры стойки: стрелка, нанесенная на поверхность опоры, должна быть направлена вперед по направлению движения автомобиля. После установки проверьте и при необходимости отрегулируйте схождение и развал колес. Обратите внимание на то, что после установки стойки обратно, необходимо будет сделать “геометрию” передних колес

Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса

Обратите внимание на то, что после установки стойки обратно, необходимо будет сделать “геометрию” передних колес. Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса. Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье “Снятие стойки с автомобиля ВАЗ 2110”

Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье “Снятие стойки с автомобиля ВАЗ 2110”

Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса. Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье “Снятие стойки с автомобиля ВАЗ 2110”.

Лада Калина — замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов:1. Набор рожковых или накидных ключей: 9, 17, 19, 22.2. Головка на 13 с трещоткой.3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности).4. Домкрат.5. Стяжки пружин амортизаторов.6. Пассатижи.7. Молоток.8. Смазка WD-40.

Как снять опорный подшипник на Калине – пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

1. Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
2. Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

1. Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
2. После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

1. Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
2. Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

1. Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
2. Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

1. Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
2. Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

1. На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

1. Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

1. Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

1. Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
2. На верхнюю чашку ставим резиновую прокладку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

1. Сверху п/ш устанавливаем верхнюю часть опоры (крышку).
2. Теперь наживляем гайку штока амортизатора, которую закручиваем до упора.

1. Разжимаем стяжки пружины амортизаторов. Гайку штока подтягиваем динамометрическим ключом, моментом, указанным в таблице в конце статьи.
2. Собранный модуль устанавливаем обратно, сначала крепим его к стакану кузова. Сборку производим в обратной последовательности: прикручиваем рулевой наконечник к рычагу, стойку крепим на два болта к поворотному кулаку, а конце монтируем колесо. На этом замена закончена.

Алгоритм проверки своими силами

При эксплуатации авто в некоторых случаях у владельца возникают сомнения в исправности передних или задних амортизаторов. Несмотря на различие их видов, способы проверки являются идентичными. Для диагностики масляного, газового или газо-масляного элемента не требуется демонтаж.

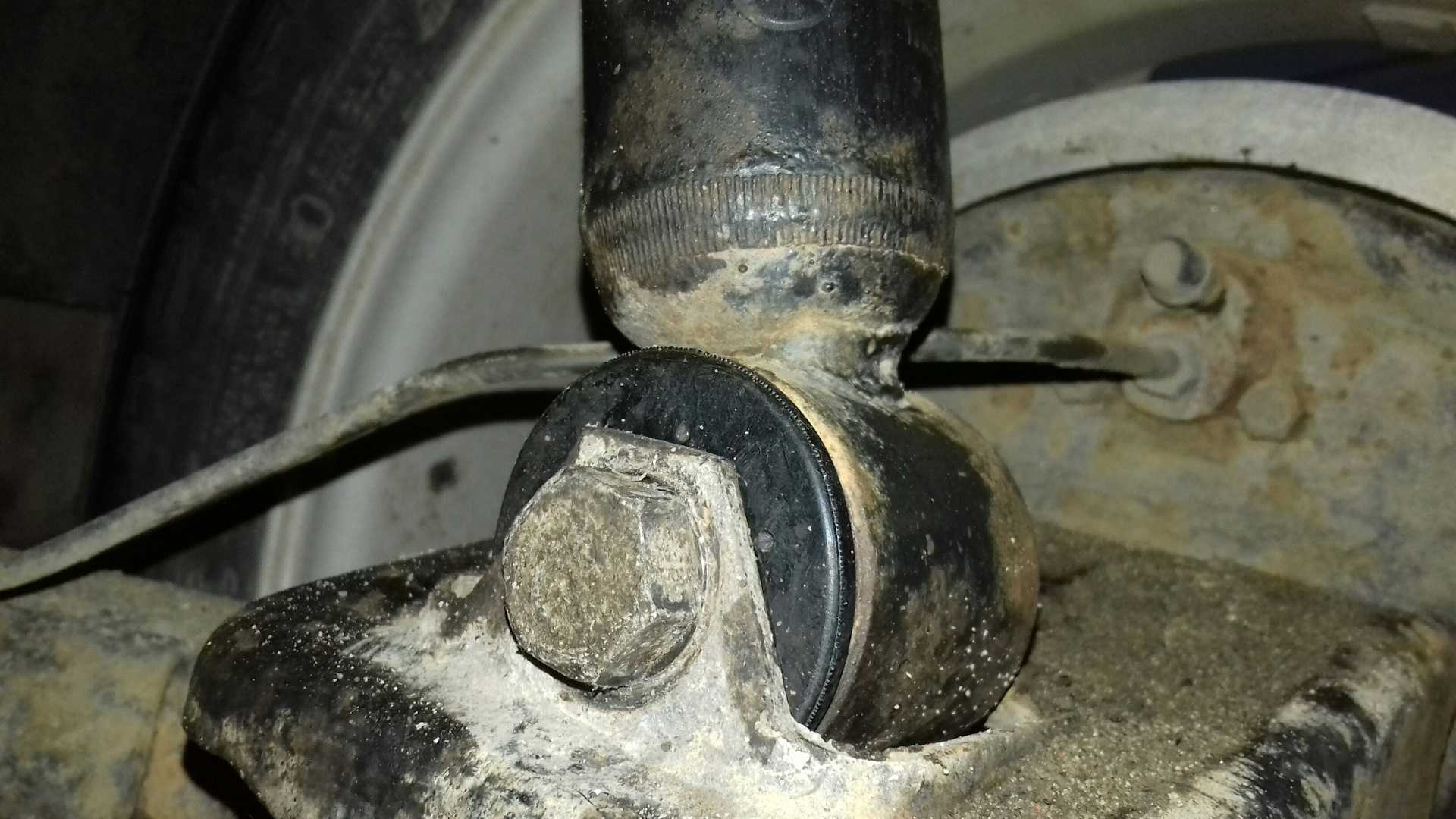

Осмотр

Для визуальной проверки понадобится смотровая яма, подъемник или эстакада. Кроме того, пригодится фонарь или переносная лампа.

В ходе внимательного обследования следует обращать особое внимание на следующие признаки:

• следы ржавчины на корпусе;
• видимые процессы коррозии на открытых участках штока, которые могут свидетельствовать о критическом износе сальника;
• масляные пятна на корпусе.

При обнаружении на корпусе следов масла рекомендуется удалить их с помощью чистой тряпки. Через несколько дней повторно осмотреть данные участки. Если ситуация повторится, то стойки нужно менять. С другой стороны, отсутствие следов ржавчины или масла на корпусе или штоке амортизатора не гарантируют его исправность. Поэтому целесообразно использовать дополнительные методы.

Раскачка

Такой вариант проверки отличается простотой. В то же время он дает достаточно информации о техническом состоянии стоек. Для проверки нужно надавить на крыло в области колеса спереди или сзади машины для ее раскачивания вверх и вниз. В норме кузов возвращается в исходное положение максимально плавно. При исправном амортизаторе происходит всего лишь 1-2 качания, поскольку устройство без проблем «гасит» колебания.

Такая диагностика показывает уже сильно изношенные стойки, поэтому небольшие проблемы не всегда удается выявить.

Нагрев

Этот метод заключается в проверке степени нагрева амортизаторов. Здесь главным требованием можно считать необходимость быстрых действий автомобилиста, который не должен допускать естественного охлаждения стойки.

Сама процедура заключается в том, чтобы проверить каждый амортизатор руками после езды. Исправная стойка должна нагреваться. Если этого не происходит, то вполне обоснованно можно подозревать выход из строя устройства.

В движении

Здесь выявить источник проблемы можно по косвенным признакам при езде, поэтому важно не снижать концентрацию внимания. Ориентироваться нужно на следующие симптомы:

Ориентироваться нужно на следующие симптомы:

• заметное ухудшение управляемости автомобиля, снижение чувствительности руля;
• непривычное прыгание по ямам, кочкам при выезде на дорогу;
• раскачивание в разные стороны кузова авто при езде по неровной поверхности;
• дребезжание, стук элементов подвески во время движения.

Для диагностики нужно разогнаться, а затем резко затормозить. Кроме того, делать проверку можно при движении по ровной дороге со средней скоростью. Таким образом, описанные выше простые действия помогут на первых этапах выявить поломки стоек.

Проверка без диагностического стенда

Способов самостоятельной проверки подвести достаточно много и каждый из них имеет определённые особенности. Наибольшую эффективность удаётся добиться в том случае, если применяется сразу несколько способов различных испытаний.

На каждом из возможных вариантов проверки стоит остановиться подробнее:

1. Визуальный осмотр. Наиболее логичным и доступным способом является банальный визуальный осмотр амортизатора. В том случае, если на элементе присутствуют масляные пятна и подтёки, это говорит о значительной неисправности. Также нелишним будет осмотреть состояние штоков, для этого потребуется вывесить интересующее колесо, в гаражных условиях сделать это возможно при помощи обычного домкрата. В том случае, если на штоке присутствуют следы ржавчины, элемент однозначно неисправен и подлежит замене. Естественно, что у такого довольно простого способа есть существенные недостатки, так например, не всегда неисправность проявляется визуально, иногда амортизатор приходит в негодность от банального износа внутренних элементов. Ещё один недостаток заключается в том, что визуально заметные последствия появляются в процессе длительной эксплуатации неисправных элементов, а значит, всё это время подвеска уже испытывала повышенные нагрузки.
2. Проверка демпфирующих свойств. Ещё один пример, как самостоятельно проверить работоспособность подвески. Для диагностики потребуется выставить автомобиль на ровной площадке и энергично раскачать одну из сторон, чтобы посмотреть, насколько долго кузов будет качаться, пока не займёт спокойное положение. На легковом автомобиле нормой является один-два качка кузова, если же машина продолжает, то это говорит о явной неисправности амортизатора. Недостатком такого способа является то, что таким образом удаётся выявить только окончательно умерший элемент подвески. При этом нередко в процессе диагностики автомобиль вовсе не получается раскачать, такой симптом говорит о том, что заклинил шток и амортизатор, естественно, подлежит замене.
3. Определение неисправности в процессе движения. Ещё один достаточно точный способ, по которому удаётся определить корректность работы амортизатора – это внимательно проследить за поведением автомобиля на дороге. Автомобиль с нерабочей подвеской «рыскает» по дороге, плохо слушается руль на больших скоростях и болезненно реагирует на все неровности. На больших ямах можно услышать характерные глухие удары, которые, к слову, иногда могут быть связаны с износившимся сайлентблоком.
4. Проверка со снятием. Является наиболее точной и эффективной. Снятый задний амортизатор следует жёстко зафиксировать, так чтобы он был расположен вертикально по отношению к земле. После этого требуется проверить жёсткость хода штока. Для этого он вытягивается и вдавливается вниз. В том случае если амортизатор спокойно работает от усилия одной руки, это говорит о его неисправности.

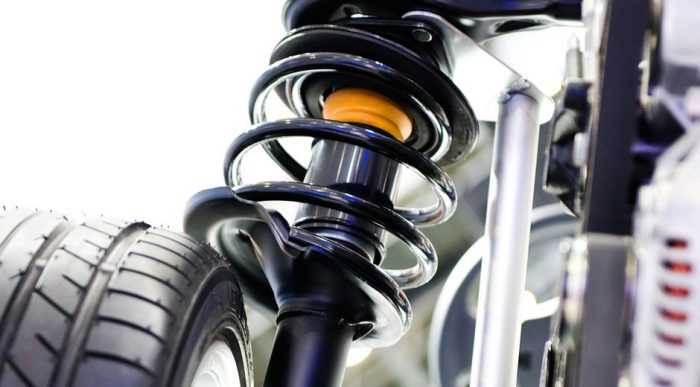

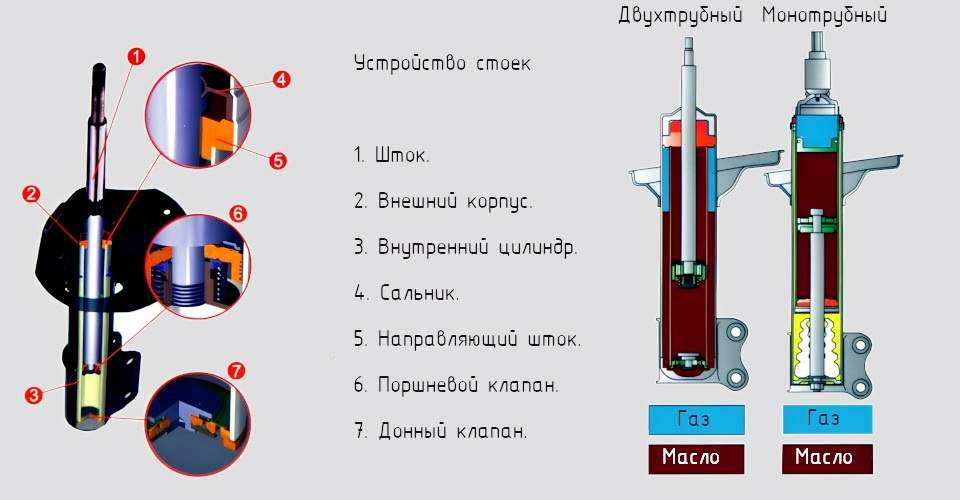

Строение амортизатора

Из чего состоит стойка

Амортизаторы бывают с однотрубным и двухтрубным вариантом исполнения. При колебании поршень, расположенный в колбе, выдавливает амортизирующую жидкость в специальные каналы. Амортизаторы однотрубного типа состоят из корпуса и рабочего цилиндра. В них газ и жидкость помещены в один резервуар. В таких стойках отсутствует клапан сжатия, поэтому функция управления сопротивлением возложена на поршень. Однотрубные устройства точнее стабилизируют автомобиль на дороге. В узле также может присутствовать дополнительная газовая камера компенсации, вынесенная в отдельную емкость. Амортизаторы состоят из:

• колбы и поршня;
• дна;
• клапана сжатия;
• узла уплотнения — разделяет полости высокого и низкого давления;
• опорных чашек пружины — они приварены к корпусу;
• штока — он перемещается вместе с поршнем и гонит масло в специальные отверстия;
• уплотнительного кольца;
• шарнира;
• амортизирующей жидкости и газа.

Большинство владельцев авто считают стойки амортизатора исправными, пока при езде не начинают слышать посторонние звуки или не ощущают вибрации рулевого колеса

Однако обращать внимание на состояние подвески стоит даже при незначительных признаках неисправности.

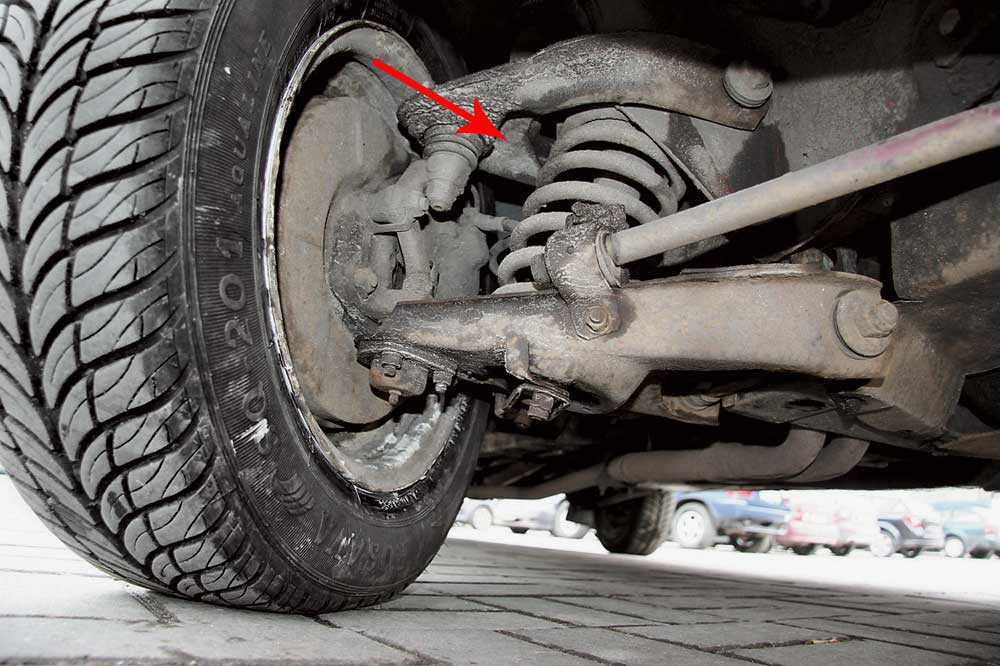

Передняя подвеска. Описание конструкции Lada Granta

Примечание:

Ниже приведено описание конструкции передней подвески Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.

Передняя подвеска:

1 – поворотный кулак;

2 – эксцентриковый болт;

3 – амортизаторная стойка;

4 – рычаг;

5 – штанга стабилизатора;

6 – кронштейн крепления подушки штанги стабилизатора;

7 – стойка штанги стабилизатора;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн.

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

Детали амортизационной стойки:

1 – телескопическая стойка;

2 – пружина;

3 – металлическая втулка;

4 – верхняя опора;

5 – гайка штока;

6 – ограничитель хода отбоя верхней опоры;

7 – опорная пластина верхней опоры;

8 – подшипник;

9 – прокладка пружины;

10 – ограничитель хода сжатия верхней опоры;

11 – буфер хода сжатия;

12 – защитный чехол.

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса. На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:

1 – кронштейн крепления подушки штанги стабилизатора;

2 – подушка штанги стабилизатора;

3 – штанги стабилизатора поперечной устойчивости;

4 – рычаг;

5 – стойка стабилизатора;

6 – амортизаторная стойка;

7 – поворотный кулак;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн растяжки.

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали. Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Примечание:

При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.

Снятие амортстойки в сборе с поворотным кулаком

Работу выполняем на подъемнике или смотровой канаве.

Ослабляем болты крепления переднего колеса.

Снимаем колпак ступицы, головкой на 30 отворачиваем гайку крепления ступицы и снимаем шайбу.

Снимаем переднее колесо.

Отворачиваем девять винтов и два болта крепления брызговика двигателя и снимаем средний брызговик двигателя.

Применяя плоскогубцы, расшплинтовываем и ключом на 19 откручиваем гайку 3, (рисунок 2) крепления шарового пальца наружного наконечника 1 рулевой тяги.

Выпрессовываем шаровый палец из поворотного рычага 2 стойки передней подвески.

Головкой на 19 отворачиваем гайку 3, рисунок 3, крепления шарового пальца к нижнему рычагу передней подвески и выпрессовываем шаровой палец 2 из рычага 4 (статья — Ремонт, снятие шаровой опоры).

Головкой TORX E8 отворачиваем болт крепления датчика скорости (при наличии АБС на автомобиле) к кронштейну на поворотном кулаке и извлекаем датчик из кронштейна.

Извлекаем жгут датчика из направляющего кронштейна на стойке передней подвески.

Откручиваем и снимаем направляющую колодок с суппортом и цилиндром в сборе.

Подвязываем скобу к кронштейну шланга тормозного механизма (рисунок 4).

Вынимаем наружный ШРУС из ступицы колеса и фиксируем его в подвешенном состоянии с помощью проволоки или технологического крючка.

Если после снятия амортстойки нужно ее разобрать, то накидным ключом на 22 ослабляем затяжку гайки штока (рис.5), удерживая шток от проворачивания шестигранником на 6.

Головкой на 13 откручиваем три гайки 2, рисунок 5, крепления верхней опоры телескопической стойки 1 к брызговику 3 кузова и снимаем шайбы.

Снимаем стойку в сборе с поворотным кулаком и шаровым пальцем.

Снимаем с верхней опоры 1, рисунок 6, нижнюю опору.

Установка амортстойки в сборе с поворотным кулаком

Устанавливаем кронштейн датчика скорости на поворотный кулак и закрепляем его болтом. Момент затяжки болта 7 – 15 Нм.

Устанавливаем на верхнюю опору стойки нижнюю опору.

При установке нижней опоры направление стрелки на ней должно совпадать со стрелкой на верхней опоре. На левой опоре справа от отверстия, на правой – слева.

При установке стойки в кузов автомобиля, стрелка на опоре должна быть сориентирована по ходу движения автомобиля.

Устанавливаем стойку в сборе с поворотным кулаком, тормозом и шаровым пальцем в кузов автомобиля, устанавливаем шайбы и заворачиваем три гайки крепления стойки к брызговику кузова. Момент затяжки гаек 20…24 Нм (2,0…2,4 кгс.м)

Вводим шлицевую часть наружного шарнира привода в ступицу колеса, надеваем шайбу и заворачиваем, не затягивая, новую гайку крепления ступицы колеса.

Запрессовываем шаровой палец в рычаг подвески и заворачиваем гайку крепления шарового пальца. Момент затяжки гайки 67…82 Нм (6,7…8,2 кгс.м).

Заправляем, жгут датчика скорости переднего колеса в направляющий кронштейн стойки передней подвески, устанавливаем датчик в кронштейн датчика и закрепляем болтом. Момент затяжки болта 6…9 Нм (0,6…0,9 кгс.м).

Перед установкой датчика скорости на поверхность сопрягаемого отверстия наносим смазку (смазка ЛСЦ-15).

Запрессовываем шаровой палец наконечника рулевой тяги в поворотный рычаг стойки передней подвески и заворачиваем гайку крепления шарового пальца. Момент затяжки гайки 28…34 Нм (2,8…3,4 кгс.м).

Зашплинтовываем гайку. При несовпадении выреза гайки с отверстием в шаровом пальце производим дозатяжку гайки на угол не более 60˚ для обеспечения шплинтовки.

Устанавливаем колесо и заворачиваем, не затягивая болты крепления переднего колеса.

Опускаем автомобиль, затягиваем и стопорим гайку крепления ступицы переднего колеса, деформируя стопорный поясок гайки в пазы хвостовика корпуса наружного шарнира привода. Устанавливаем колпаки колес. Момент затяжки гайки 230 — 250 Нм (23 – 25 кгс.м).

Затягиваем болты крепления переднего колеса. Момент затяжки болтов 76 – 92 Нм. Устанавливаем брызговик двигателя.
