Передняя подвеска уаз хантер схема с описанием

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

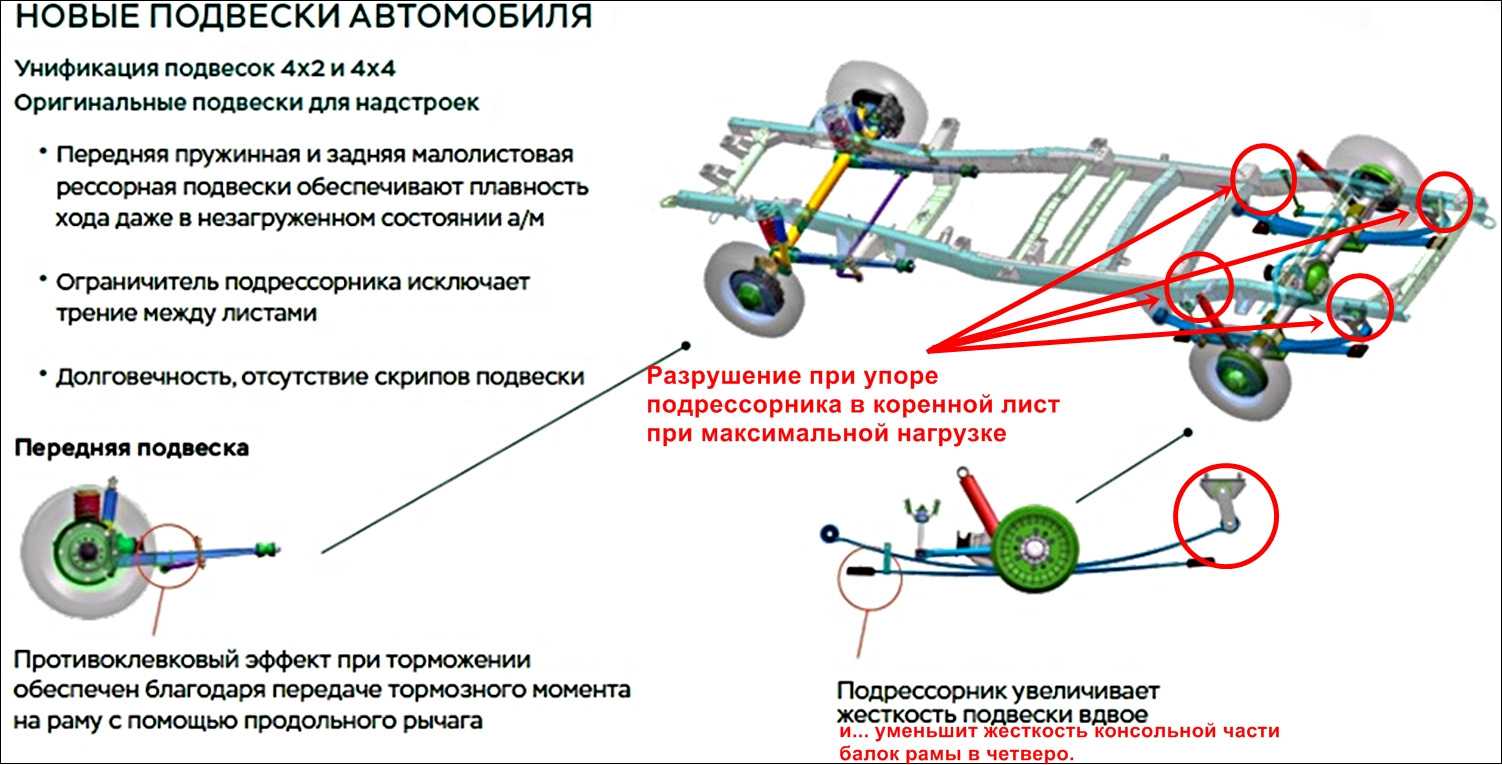

Особенности подвесок УАЗ Хантер

Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.

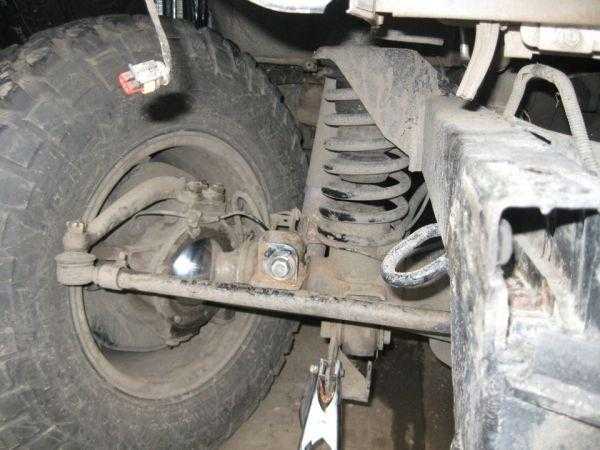

Устройство передней подвески

Она состоит из следующих ключевых частей:

цилиндрических пружин;
масляных амортизаторов;
стабилизатора поперечной устойчивости;
двух продольных штанг;
поперечной тяги.
двух шкворней с обеих из сторон.

Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.

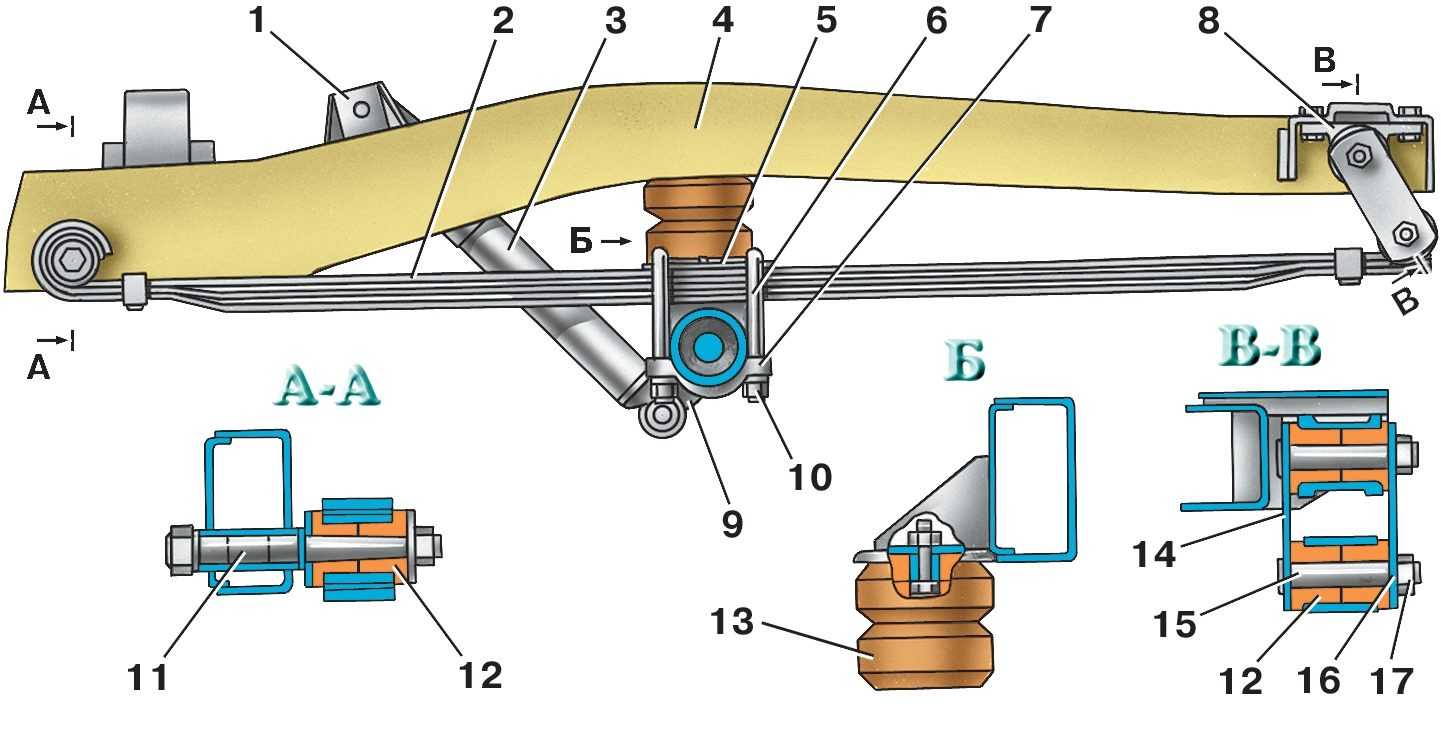

Устройство задней подвески

Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.

Ремонт

Перед началом ремонтных работ, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

Внедорожник загоняется на смотровую яму;
Снимаются колеса вместе с наконечниками рулевой тяги;
У передних колес демонтируются суппорта;
Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
При помощи специального устройства сжимаются и снимаются пружины;
Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Последние материалы

Россиянин показал превращение на ходу автомобиля «Лада» в настоящего трансформера Какой грузовик оптимус прайм

В какие машины превращались роботы в «Трансформерах»?
Летом текущего года состоится премьера фильма «Трансформеры 4: Эпоха истребления». Ожидается, что главным героем-роботом там впервые будет не Chevrolet Camaro пятого поколения, а абсолютно новая модель.

Как женщине научиться водить автомобиль

Автомобиль – это реальная потребность любого человека. Но задача каждого автомобилиста-новичка – внимательно изучить уроки вождения для начинающих, от этого может зависеть безопасность движения
, а иногда даже жизнь и здоровье окружающих л.

Дорожные знаки «Техническое обслуживание автомобилей»

На днях размер дорожных указателей в России предложили уменьшить аж на 30%. По мнению членов правительственной комиссии по ПДД, такое решение позволит оптимизировать городскую среду и сэкономить бюджетные средства. Кроме того, упростится процесс их устано.

Как и из чего сделать балаклаву или террорку?

Привет всем, зима на дворе, мотоцикл в гараже. Есть время для запасания на лето ништяками.Мне повезло, сам я в шитье ни бум-бум, но моя знакомая очень даже хорошо владеет навыками, поэтому и работает в ателье по ремонту и пошиву

Это немало важно, так как.

В чем эти мосты проигрывают?

Сейчас мы перечислим недостатки данного механизма, из-за которых и возникают споры между «уазоводами». Первый недостаток — это увеличенная масса. Гражданские мосты — более легкие, а потому и расход топлива меньше.

Также в их конструкции меньше сложных деталей, поэтому «колхозник» более ремонтопригоден. Да и запчасти на «вояку» найти труднее (тот же редуктор военного моста). УАЗ с гражданским мостом более комфортный в езде и скоростной. Также из-за применения в военных аналогах прямозубых передач работа такой конструкции более шумная. Также на гражданские можно установить пружинную подвеску и дисковые тормоза. На военные мосты (УАЗ-469 в том числе) поставить все это невозможно. Как ни странно, но в обслуживании более неприхотливые именно гражданские механизмы. Взять хотя бы масло — у военных мостов количество точек смазки гораздо больше.

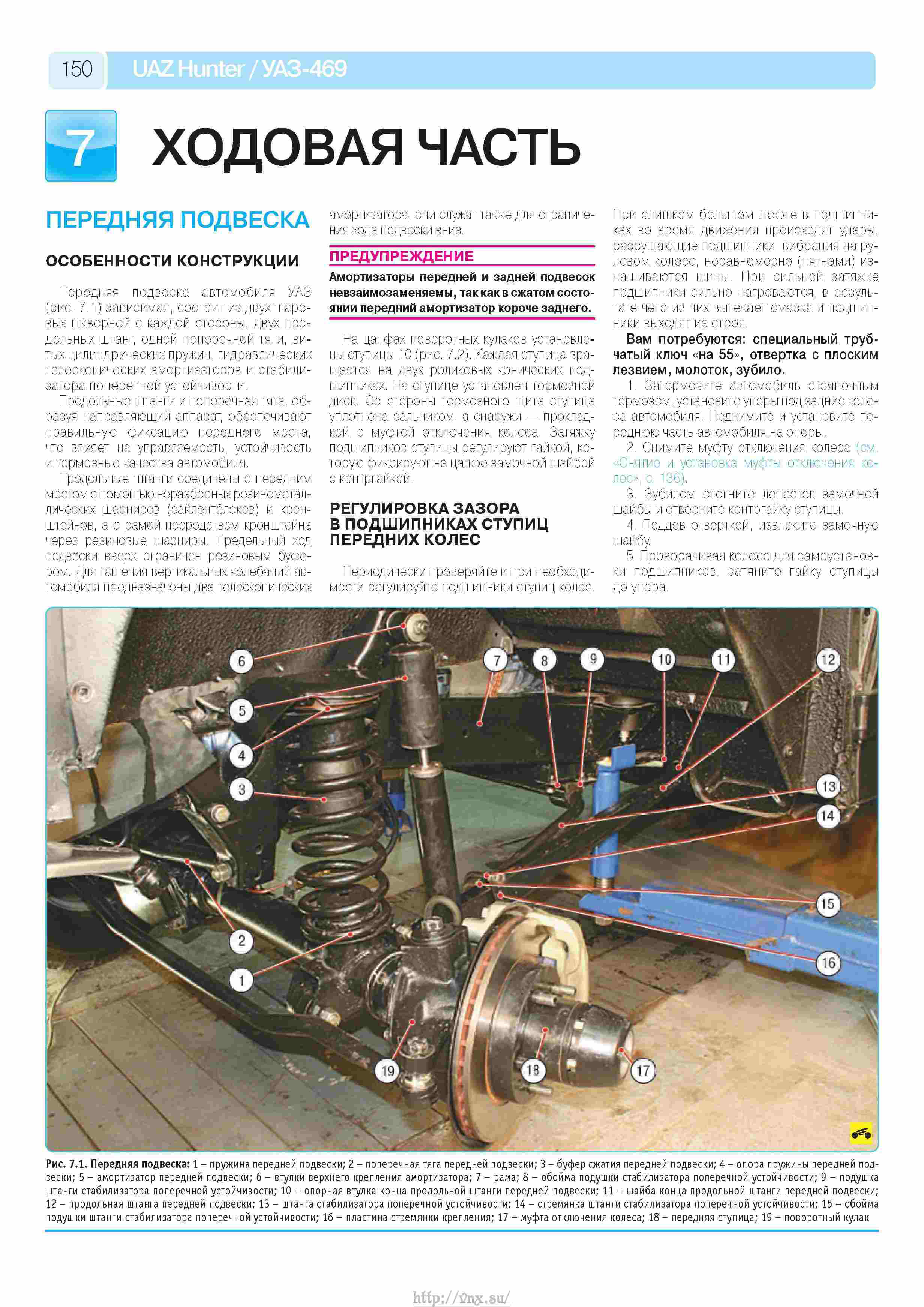

7.1. Передняя подвеска Уаз Хантер 31516

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве.

7.1.2 Особенности конструкции

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения происходят удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При сильной затяжке подшипники сильно нагрев.

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос.

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан.

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Сним.

7.1.7 Регулировка и замена шаровых шкворней

7.1.8 Замена амортизатора передней подвески Амортизатор заменяйте при появлении течи рабочей жидкости или потере эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы меняйте только парами (передние, задние) или комплектом (все че.

7.1.9 Замена пружин передней подвески Пружины заменяют по следующим причинам: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или из-за тяжелых дорожных условий; – сильно выраженные.

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружины передней подвески». 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратному .

7.1.11 Замена продольной штанги передней подвески Вам потребуются: ключи «на 24» (два), «на 27», пассатижи. 1. Установите автомобиль на смотровую канаву или, затормозив автомобиль стояночным тормозом и установив упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры. 2. Отверните гайк.

7.1.12 Замена поперечной тяги передней подвески Вам потребуются: ключи «на 22», «на 24». 1. Установите автомобиль на смотровую канаву или, затормозив автомобиль стояночным тормозом и установив упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры. 2. Отверните гайку болта крепления.

7.1.13 Замена деталей стабилизатора поперечной устойчивости передней подвески Снятие стабилизатора поперечной устойчивости необходимо при повреждении его штанг. Для замены втулок достаточно отсоединить одно из креплений стабилизатора. Вам потребуются: ключи «на 17», «на 19», монтажная лопатка. 1. Установите автомобиль на смотровую канаву или поднимите и установите пе.

7.1.14 Снятие и установка поворотного кулака Поворотный кулак снимают для ремонта или замены. Вам потребуются: ключи «на 14», «на 17», торцовая головка «на 10», монтажная лопатка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, сни.

Источник

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел:1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р.2) Амортизаторы задние MONROE D4445 2 шт — 5052 р.3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм.Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

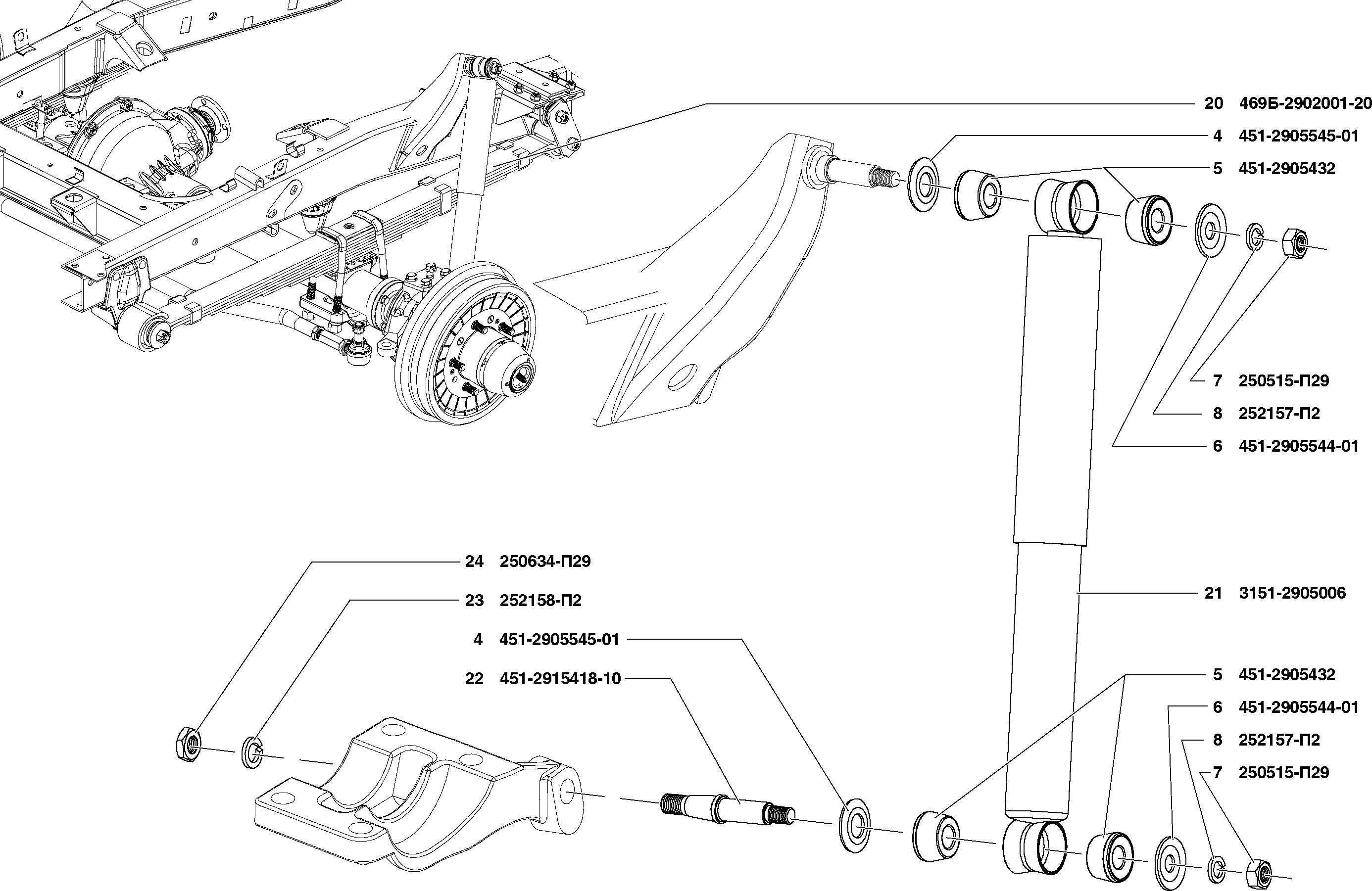

Замена амортизатора передней подвески Уаз Хантер 31516

Амортизатор заменяйте при появлении течи рабочей жидкости или потере эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»).

Амортизаторы можно заменить, не снимая колеса с автомобиля, надо только вывернуть рулевое колесо в сторону, противоположную стороне заменяемого амортизатора.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля и, приподняв домкратами переднюю часть автомобиля, разгрузите подвеску, не отрывая колеса от земли.

Изношенные втулки и втулки с механическими повреждениями или признаками старения резины замените новыми.

11. Перед установкой амортизатора осмотрите нижний кронштейн его крепления и при необходимости замените его, для этого…

На часть автомобилей устанавливают газонаполненные амортизаторы. Во избежание получения травм разбирать их категорически запрещается.

Доработка подвески УАЗ Хантер

Существуют разные способы, позволяющие улучшить проходимость, плавность хода и другие эксплуатационные свойства автомобиля. Основные способы тюнинга подвески УАЗ Hunter.

Лифтинг.
Установка пневмоподвески.
Замена пружин, амортизаторов (масляного, газового или газомасляного типа) и демпфера.
Смена штатных рессор.
Замена задней рессорной подвески на более мягкую пружинную.
Установка усиленных мостов.

Наиболее простое и популярное усовершенствование подвески Хантера – это ее лифтинг, позволяющий добиться увеличения дорожного просвета, а, следовательно, и проходимости. Также это дает возможность установки колес большего диаметра, что также позитивно влияет на ходовые характеристики автомобиля. Увеличение просвета достигается путем установки проставок между кузовом и рамой. Для этого сгодятся обычные хоккейные шайбы в количестве 24 штук – по 2 подо все болты крепления. В этом случае требуется установка рессорных серёг большей длины, которые можно позаимствовать с Газели.

Другой способ лифта – приобретение специального лифт-комплекта, который включает в себя: комплект пружин, передние и задние амортизаторы, рессоры, рессорные втулки и стремянки. Такой вариант значительно более дорогой (до нескольких десятков тыс. рублей), но позволяет добиваться большего клиренса.

Еще один привлекательный вариант модернизации ходовой части Хантера – установка пневмоподвески, которая позволяет регулировать высоту дорожного просвета и жесткость подвески, автоматически или манипулятивно клавишей. Пневмоэлементы или подушки такого устройства крепятся специальными кронштейнами между мостами и рамой.

Существует два основных типа пневмоподвесок

Разновидности

Функции

Комфортные Хорошо сглаживают неровности на дроге, но обладают меньше грузоподъемностью и нуждаются в частной очистке от загрязнения.

Грузовые Обеспечивают большую грузоподъемность и менее чувствительны к грязи.

Благодаря установке жестких амортизаторов на УАЗ Хантер и более коротких пружин достигается уменьшение вертикального хода колес, и машина становится устойчивее. Замена штатных довольно посредственных 3-листовых рессор на более качественные и функциональные 4-листовые рессоры ведущих производителей позволяет существенно увеличить грузоподъёмность машины и улучшить ее проходимость. Качественный усиленный мост отличаются значительно большей прочностью, герметичностью и устойчивостью к коррозии.

Подвеска – элемент автомобиля, обеспечивающий качество и комфортность езды. Плюсом этого узла у УАЗ Хантер являются достаточно широкие возможности для тюнинга. Его можно осуществлять своими руками, имея даже небольшие технические навыки.

Источник статьи: http://prouazik.ru/harakteristiki/podveska-hanter.html

Неисправности и ремонт подвески УАЗ Хантер

Она нередко подвергается экстремальным нагрузкам. Это может влечь за собой износ или поломку деталей полноприводной машины. Долговечность и нормальные эксплуатационные свойства подвески УАЗ Хантер обеспечиваются регулярным техобслуживанием и качественным ремонтом.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей ПП УАЗ Хантер:

Буфера сжатия.
Шаровых опоры рычага.
Ступиц передних колес.
Шаровых шкворней.
Витых пружин передней подвески.
Гидропневматических амортизаторов.
Опор стоек амортизаторов.
Стабилизатора устойчивости.
Поперечной тяги.
Продольных штанг.

Для осуществления проверки техсостояния ПП нужно установить авто на ремонтной яме или подъемнике. Следует тщательным образом осмотреть детали на присутствие деформация или трещин, оценить состояние резинометаллических шарниров, а также резиновых подушек. Не допускаются повреждения или заметные признаки старения на резиновых элементах, а на резино-металлических – отрыв резины или ее выкручивание, трещины, ветхость.

Шкворни нужно проверять на предмет люфта покачиванием колес. При обнаружении люфтов необходима установка новых шкворней вместе с вкладышами. Также нужно выполнять осмотр сайлентблоков и резиновых втулок.

Частые поломки и диагностика задней подвески

Детали ЗП Хантера, которые чаще всего ломаются и нуждаются в ремонте или замене:

рессоры;
стабилизаторы;
амортизаторы;
сайлентблоки;
буфер сжатия;
задняя балка;
ступицы задних колес;
зданий мост.

Проверка состояния ЗП УАЗ Хантер производится на ремонтной яме. Нужно основательно осмотреть элементы ходовой на предмет деформация или трещин. Начиная с рессор, их серег и кронштейнов передних рессорных концов. Также стоит взглянуть на амортизаторы (масляные протекания недопустимы), резиновые втулки рессор, подушки шарниров амортизаторов на буфер сжатия. Все элементы из резины с дефектами или признаками ветхости требуют замены.

Зачастую перед осуществлением того или иного ремонта подвески УАЗ 315195 надо выполнить работы по демонтажу. Для этого авто устанавливается на ремонтную яму или эстакаду, производится демонтаж колес и наконечников рулевой тяги. Пружины демонтируются с помощью специализированного инструмента для их сжатия. Некоторые детали подвесок можно отрегулировать или отремонтировать (например, амортизаторы или ступицы колес). Другие, как, например, любые резиновые элементы, в случае поломки необходимо заменять.

Ремонт передней подвески УАЗ Хантер

Для замены пружин (18 на схеме) и буферов ПП нужно отсоединить кронштейны переднего моста (24) от проушин амортизаторов (3). Произвести установку передней части авто на подставку. Снять пружины (18) и подушки (1), отвернуть болты креплений буферов. Сборка осуществляется в том же порядке. Пружины, подлежащие замене, должны быть одного типа. Если вынуть или вставить пружину не получается, следует дополнительно открутить один конец поперечной тяги.

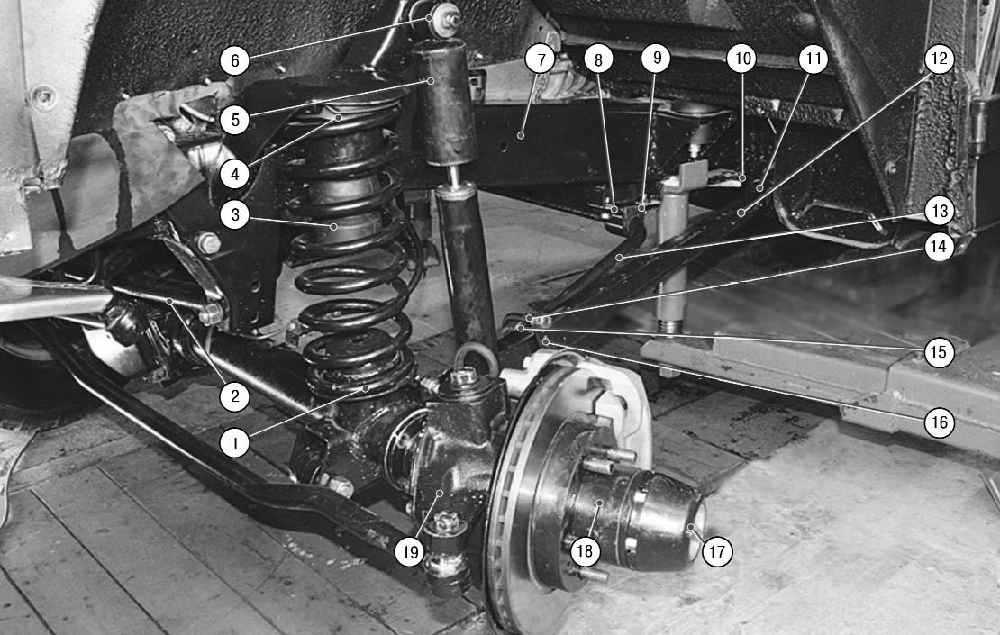

Устройство передней подвески автомобиля

Для выполнения замены подушек (1), шарниров (4), опорных втулок (12), продольных штанг (15), а также стойки (26) стабилизатора, нужно выполнить соответствующую последовательность действий:

Зафиксировать машину в неподвижном положении.
Достав болты, отсоединить низ амортизаторов.
3.Открутить продольную штангу от моста.
Расшплинтовать и отвернуть гайки (10).
Открутить стабилизатор от штанги.
Произвести демонтаж продольных штанг.
Открутить стойку стабилизатора.
Осуществить замену шарниров.
Снять и заменить подушки (7) стабилизатора.
Выполнить замену подушки (8) у стойки стабилизатора, после чего прикрепить стойку стабилизатора к кронштейну.
На задний край штанги (15) надеть шайбу с опорной втулкой (12) и поместить штангу в кронштейн, после надеть шайбу (11) и другую втулку (12) наживить гайку.
Выполнить установку переднего конца штанги в кронштейн (16), разметить болты и наживить гайки (5).
Таким же образом произвести установку 2-й штанги.
Произвести установку машины на колеса.
Осуществить закручивание гаек (5) моментом 150 Нм, закрутить гайки (10) и зашплинтовать.
Выполнить установку стремянок (6) на штангу и прикрутить.
Произвести монтаж нижних проушин амортизаторов на кронштейны (24) и прикрутить.
