Проверка и замена главного тормозного цилиндра ваз 2106

Как выгнать воздух из тормозной системы

Когда водитель меняет ведущий цилиндр, в тормозную систему попадает воздух. Это практически неизбежно. В шлангах тормозных контуров скапливаются воздушные пузырьки, которые затрудняют нормальное торможение. Так что водителю придётся выгнать воздух из системы пользуясь рекомендациями, изложенными ниже. Здесь же следует отметить, что для выполнения этой операции потребуется помощь напарника.

1. Переднее колесо машины поддомкрачивается и снимается. Открывается доступ к тормозному штуцеру. На него надевается обрезок пластиковой трубки. Второй её конец направляется в пустую бутылку. Затем гайка на штуцере аккуратно откручивается.

Видео: прокачка тормозов «классики» без помощи напарника

Итак, тормозной цилиндр на «шестёрке» является чрезвычайно ответственной деталью, от состояния которой зависит жизнь водителя и пассажиров. Но поменять эту деталь под силу даже автолюбителю-новичку. Никаких специальных навыков и знаний для этого не требуется. Всё, что нужно — это уметь держать в руках гаечный ключ и точно следовать рекомендациям, изложенным выше.

Где находится тормозной цилиндр ВАЗ 2106

Ведущий цилиндр тормозов установлен в подкапотном пространстве ВАЗ 2106, над двигателем. Устройство находится примерно в полуметре от водителя. Чуть выше цилиндра располагается небольшой расширительный бачок, в который заливается тормозная жидкость.

Цилиндр имеет продолговатую форму. Корпус выполнен из высококачественной стали.

В корпусе есть несколько отверстий с резьбой, предназначенных для вкручивания контурных тормозных трубок. Прикручено это устройство непосредственно к тормозному усилителю с помощью двух болтов на 8.

Основная функция цилиндра

Если коротко, то функция ведущего тормозного цилиндра сводится к своевременному перераспределению тормозной жидкости между несколькими тормозными контурами. Таких контуров на «шестёрке» насчитывается три.

По одному контуру приходится на каждое переднее колесо, плюс контур для обслуживания двух задних колёс. Именно с ведущего тормозного цилиндра приходит жидкость, которая затем начинает давить на колёсные цилиндры, заставляя их крепко сжать тормозные колодки и остановить машину. Кроме того, ведущий цилиндр выполняет и две дополнительные функции:

• функция отводящая. Если тормозная жидкость не была использована рабочими цилиндрами полностью, то её остаток уходит обратно в бачок, до следующего торможения;
• функция возвратная. Когда водитель прекращает тормозить и убирает ногу с педали, то педаль под действием ведущего цилиндра поднимается в исходное положение.

Как устроен и как работает цилиндр

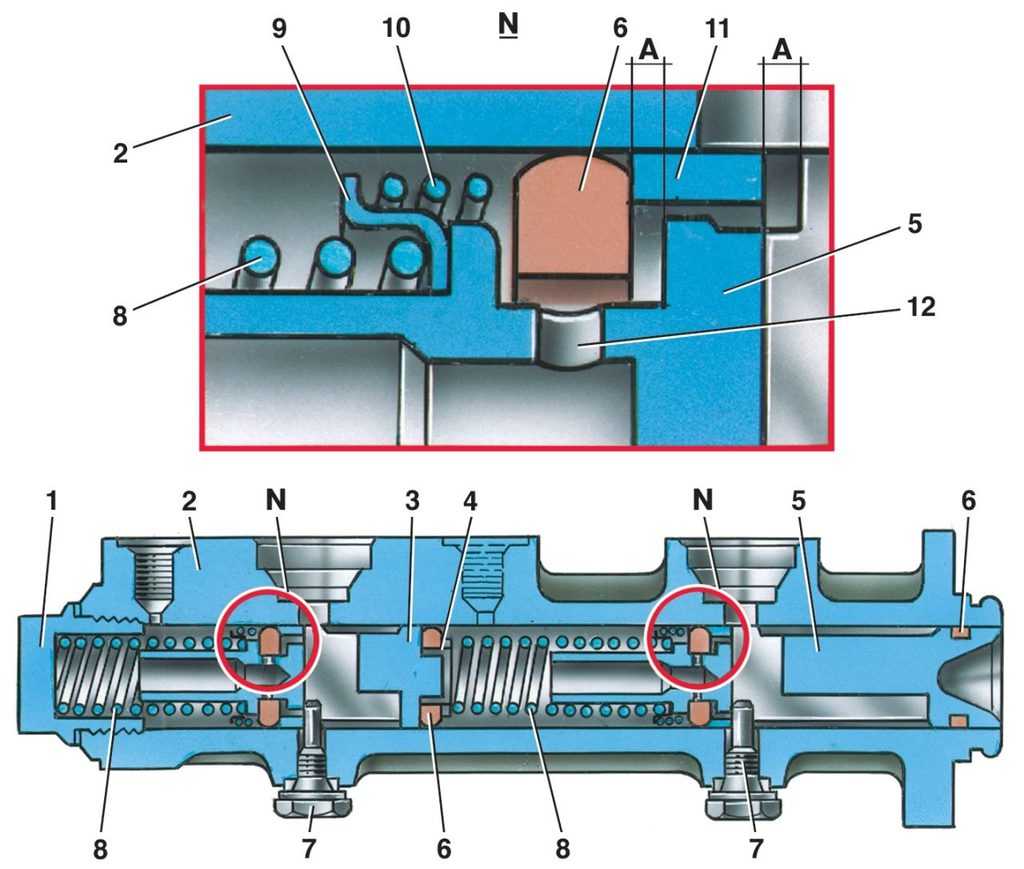

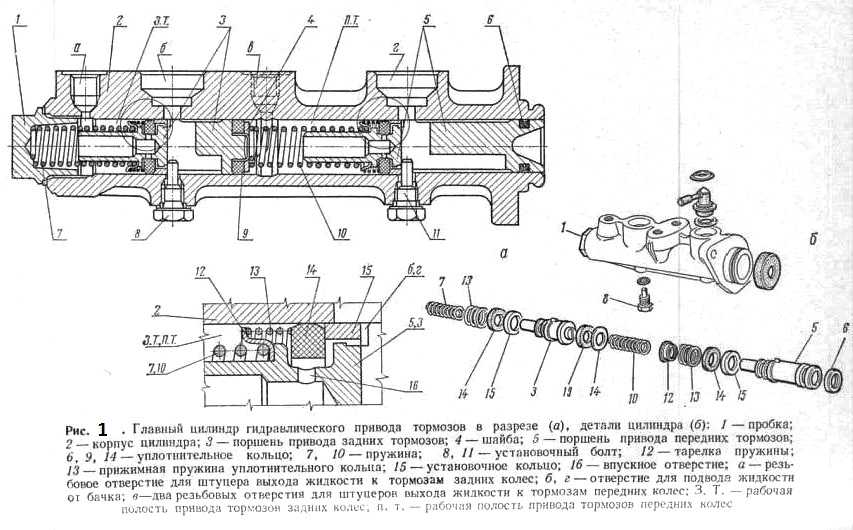

В ведущем цилиндре ВАЗ 2106 есть масса мелких деталей, так что на первый взгляд устройство кажется очень сложным. Тем не менее ничего сложного в нём нет. Перечислим главные элементы.

1. Корпус стальной с двумя внутренними камерами.
2. Шайба, фиксирующая основной штуцер.
3. Штуцер для сброса тормозной жидкости (он подключается напрямую к расширительному бачку).
4. Штуцерный уплотнитель.
5. Шайба под винт-ограничитель.
6. Винт-ограничитель для тормозного поршня.
7. Возвратная пружина.
8. Колпачок опорный.
9. Компенсаторная пружина.
10. Уплотнительное кольцо под тормозной поршень (таких колец в цилиндре 4 штуки).
11. Распорная шайба.
12. Поршень заднего тормозного контура.
13. Малая распорная шайба.
14. Поршень передних тормозных контуров.

На одном конце корпуса цилиндра установлена стальная заглушка. Второй конец оборудован фланцем с крепёжными отверстиями. А работает ведущий цилиндр следующим образом:

• до нажатия на педаль поршни стоят в корпусе цилиндра у стенок своих камер. Каждое распорное кольцо при этом сдерживается своим ограничительным винтом, а сами камеры заполнены тормозной жидкостью;
• после того как водитель, нажав на педаль, стравит весь свободный ход этой педали (это примерно 7–8 мм), толкатель в цилиндре начинает давить на главный поршень, перемещая его к противоположной стенке камеры. Параллельно с этим особая манжета перекрывает отверстие, по которому тормозная жидкость уходит в бачок;
• когда главный поршень дойдёт до противоположной стенки камеры и выдавит всю жидкость в шланги, включается дополнительный поршень, отвечающий за увеличение давления в заднем контуре. В результате давление во всех тормозных контурах нарастает почти одновременно, что позволяет водителю задействовать для торможения как передние, так и задние колодки;
• стоит водителю отпустить тормоза, пружины возвращают поршни назад, в исходную точку. Если давление в цилиндре было слишком высоким и жидкость израсходовалась не вся, то её остатки сливаются в бачок по отводящему шлангу.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

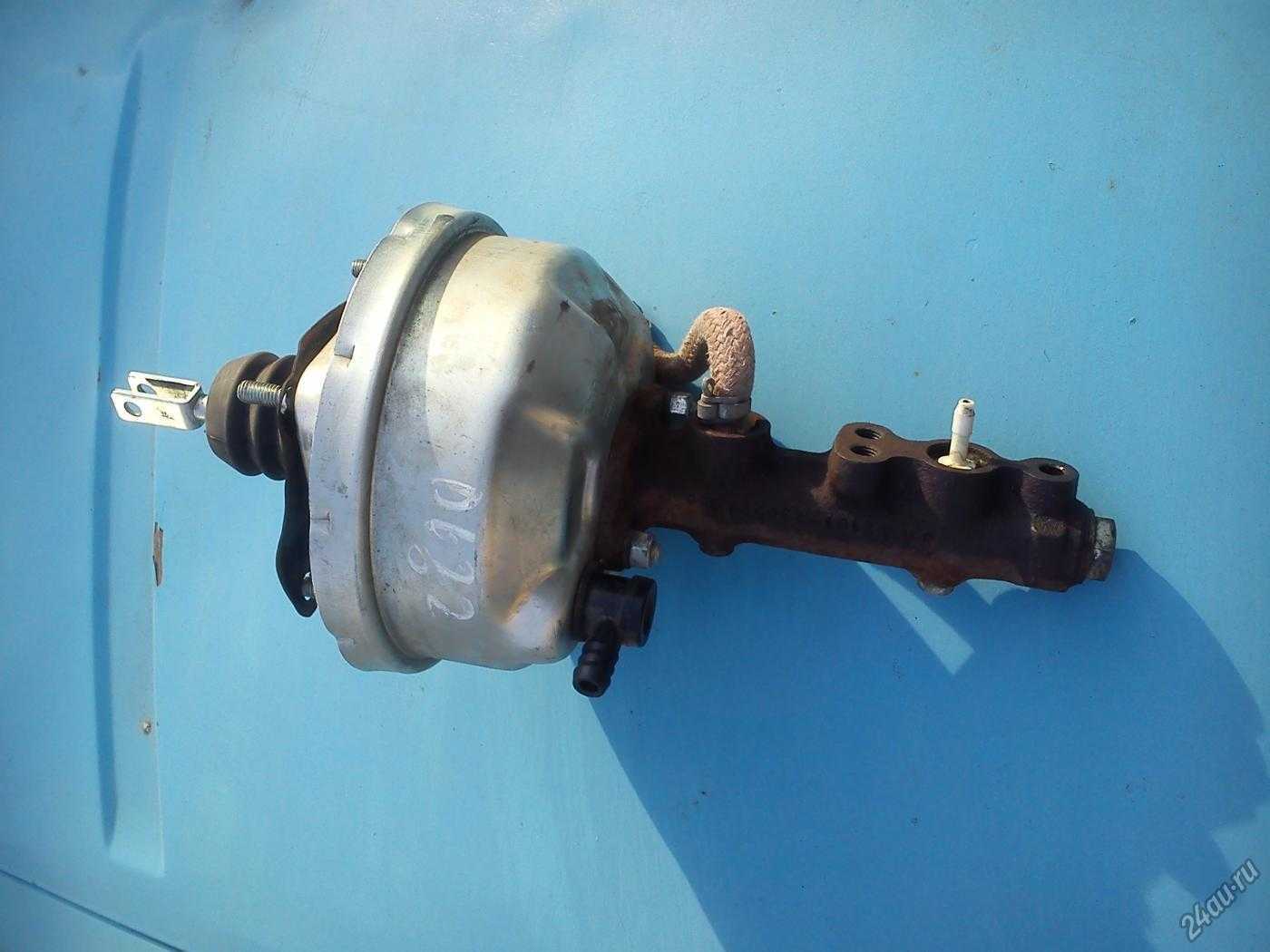

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

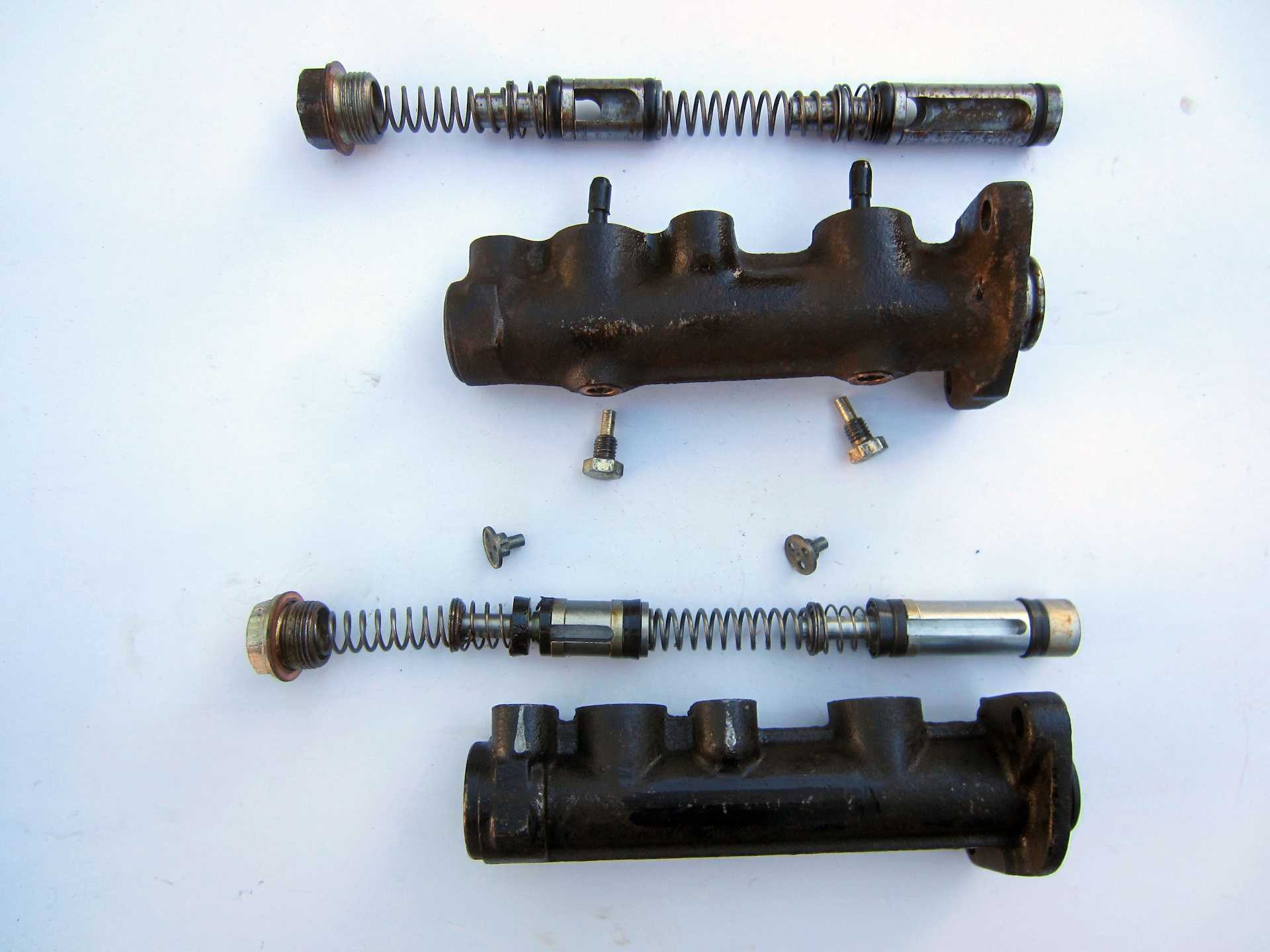

4. Разобрать главный тормозной цилиндр.

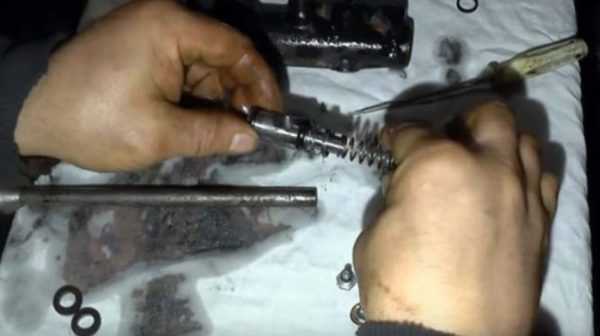

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Какой цилиндр выбрать для установки

Водитель, решивший заменить ведущий цилиндр тормозов, неизбежно столкнётся с проблемой выбора. Практика показывает, что оптимальным вариантом является установка оригинального вазовского цилиндра, приобретённого у официального дилера автозапчастей. Номер оригинального цилиндра в каталоге — 2101–350–500–8.

Однако найти такой цилиндр удаётся далеко не всегда, даже у официальных дилеров. Дело в том, что ВАЗ 2106 давно сняли с производства. И запчасти к этой машине встречаются в продаже всё реже. Если ситуация именно такова, то имеет смысл посмотреть на продукцию других производителей цилиндров к вазовской классике. Вот они:

Продукция этих компаний пользуется у владельцев «шестёрок» высоким спросом, хотя цена цилиндров от этих производителей часто оказывается необоснованно завышенной.

Однажды у меня была возможность сравнить цены тормозных цилиндров от разных производителей. Было это полгода назад, но не думаю, что с тех пор ситуация сильно изменилась. Зайдя в магазин запчастей, я обнаружил на прилавке оригинальный вазовский цилиндр, который стоил 520 рублей. Рядом лежал «Белмаг» стоимостью 734 рубля. Чуть дальше были цилиндры LPR и Fenox. LPR стоил 820 рублей, а Fenox — 860. Пообщавшись с продавцом, выяснил, что наибольшим спросом у народа пользуются оригинальные вазовские цилиндры и цилиндры LPR, несмотря на их высокую стоимость. А вот «Белмаги» и «Феноксы» разбирали почему-то не так активно.

Признаки поломки цилиндра и проверка его исправности

Водителю следует немедленно проверить тормозной цилиндр, если он обнаружил один из следующих тревожных признаков:

• на приборной панели вспыхнула лампочка, сигнализирующая о том, что в бачке снизился уровень тормозной жидкости;
• свободный ход педали тормоза стал длиннее или педаль вообще начала проваливаться в пол салона;
• торможение стало неравномерным: при нажатии на педаль машину ведёт в сторону;
• тормозить стало труднее: даже если педаль полностью утоплена в пол салона, автомобиль не останавливается полностью.

Все эти моменты говорят о том, что с ведущим цилиндром что-то не так, и нужно как можно скорее разобраться в этой проблеме. Вот как это можно сделать:

• первый и самый простой способ диагностики цилиндра — обычный осмотр. Если на корпусе цилиндра видны потёки тормозной жидкости — проблема найдена. Когда уплотнители в цилиндре теряют герметичность, жидкость начинает течь либо на вакуумный усилитель, либо на лонжерон под цилиндром. Во всех этих случаях цилиндр придётся демонтировать и разбирать;

Существует ещё один, более сложный способ проверки цилиндра. Перечислим его основные этапы.

1. С помощью рожкового ключа на 10 из цилиндра выкручиваются все контурные шланги. На их место вкручиваются болты на 8, которые будут выполнять функции заглушек.

Замена главного тормозного цилиндра на ВАЗ 2106-2107

Из необходимых инструментов вам понадобиться:

1. Рожковый ключ на 13;
2. Головка на 13 с удлинителем и трещоткой;
3. Крестовая отвертка;
4. Ключ разрезной для отворачивания тормозных трубок;

Если вы планируете тек же заменить тормозные колодки, то советуем ознакомиться с нашим фото отчётом по замене задних и передних колодок.

Для начала необходимо открутить все тормозные трубки и шланги, которые подсоединены к цилиндру. На фото ниже показаны те трубки, которые необходимо выкрутить, и отмечены цифрами.

Затем то же самое проделываем со шлангами, только предварительно ослабив хомуты.

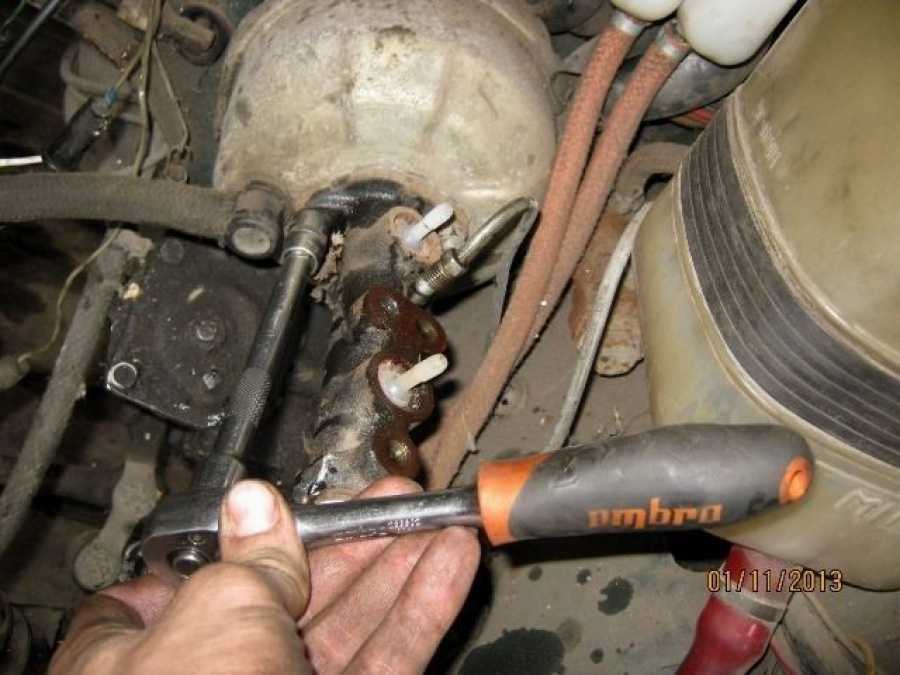

После этого берем ключ на 13 и срываем гайки крепления главного цилиндра к вакуумному усилителю тормозов.

И чтобы все это сделать быстрее и удобнее, далее можно воспользоваться трещоткой с удлинителем и головкой.

Затем можно смело вынимать цилиндр, отводя его в сторону от вакуума.

Установка проводится в обратной последовательности. После чего необходимо будет прокачать тормозную систему, если в ней образовался воздух.

Как самостоятельно прокачать тормоза на ВАЗ 2107 (Видео,фото)

Когда необходима прокачка тормозов ВАЗ 2107

Прокачивать тормозную систему приходится в четырех случаях:

1. Замена тормозной жидкости. Срок службы тормозной жидкости ограничен. Со временем она поглощает влагу из воздуха, что может стать причиной коррозии поверхности тормозных цилиндров и выхода их из строя. Также вода ухудшает основное свойство тормозной жидкости — снижает температуру кипения.
2. Рекомендуемый срок службы тормозной жидкости на автомобилях ВАЗ – 2 года, после чего стоит произвести его замену. Это касается стандартной тормозной жидкости на гликолевой основе.
3. Устранение неисправности тормозной системы. При замене тормозных шлангов и цилиндров неизбежна утечка тормозной жидкости и попадание воздуха в систему. Поэтому после ремонтных работ обязательно проводится прокачка тормозов ВАЗ 2107.
4. Попадание воздуха во время эксплуатации. Это проявляется в ухудшении эффективности торможения, «мягкой педали» или в неравномерном торможении отдельных колес.

Что необходимо для прокачки тормозной системы

Прокачать тормозную систему самому практически невозможно. Работы выполняются вдвоём. Один человек («слесарь») работает с тормозной системой, откручивает штуцера. Второй («напарник») находится в салоне автомобиля и должен по команде нажимать или отпускать педаль тормоза.

Также нужны такие инструменты:

• накидной ключ на 8/10;
• трубочка из ПВХ или резиновая шлангочка, внутренний диаметр которой соответствует диаметру штуцера;
• емкость для сбора отработанной жидкости.
• Так же необходима тормозная жидкость.

Как прокачать тормоза на ВАЗ 2107

Для удобства работ и обеспечения свободного доступа к штуцерам тормозных цилиндров следует воспользоваться смотровой ямой. Конструкция передних тормозных механизмов требует снятия колес для прокачки тормозной системы.

Перед началом работ необходимо заполнить до максимума тормозной бачок, а во время прокачки необходимо следить, чтоб он был постоянно наполнен тормозной жидкостью. Если упустить этот момент, в рабочий цилиндр попадет воздух и придется начинать работу заново.

Порядок действий для каждого из 4 рабочих цилиндров следующий:

• Снять защитный колпачок со штуцера.
• Ослабить затяжку штуцера при помощи накидного ключа. Если штуцер давно не откручивали, могут потребоваться значительные усилия. Надо быть особенно осторожным, чтобы не повредить грани, иначе работа может сильно осложниться, вплоть до того, что потребуется замена тормозного цилиндра.

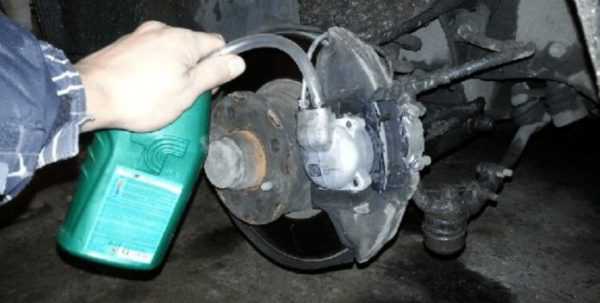

• Надеть на штуцер трубку и опустить ее коне в емкость для тормозной жидкости.

Непосредственно прокачка выполняется следующим образом:

• «Напарник», сидящий в салоне, по команде «слесаря» выжимает педаль до упора.
• «Слесарь» откручивает штуцер на половину оборота, чтобы жидкость вместе с пузырьками воздуха вышла в емкость по надетой трубке. Педаль тормоза «проваливается» до пола.
• «Слесарь» закручивает штуцер, «напарник» по команде отпускает педаль.

Процедура повторяется, пока из трубки не перестанут выходить пузырьки воздуха. Во время прокачки коне трубки должен быть постоянно опущен в тормозную жидкость, чтоб воздух не попал в цилиндр.

Таким образом прокачиваются все четыре рабочих тормозных цилиндра. Следует придерживаться определенной последовательности при прокачке цилиндров. Прокачивают их «от дальнего к ближнему»:

1. Правый задний.
2. Левый задний.
3. Правый передний.
4. Левый передний.

После завершения прокачки каждого цилиндра необходимо затянуть штуцер и надеть защитный колпачок.

Прокачка тормозов ВАЗ 2107 вполне осуществима в домашних условиях и для этого не нужны дорогостоящие специальные инструменты и приспособления. Особой квалификации тоже не требуется. Отпускать и нажимать тормозную педаль по команде «слесаря» может даже ребенок.

Нередко владельцы модернизируют тормозную систему, устанавливая более эффективные, качественные и дорогие детали. Однако это никак не меняет методики прокачки и не отменяет необходимости периодических работ по замене тормозной жидкости.

semerkavaz.ru

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.

Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.

Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.

Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.

Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.

Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.

Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.

Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.

Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.

Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.

Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.

Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.

Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.

Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.

Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.

Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.

Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.

Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.

Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.

Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.

Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.

Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.

Установка колеса на автомобиль

Устройство главного тормозного цилиндра

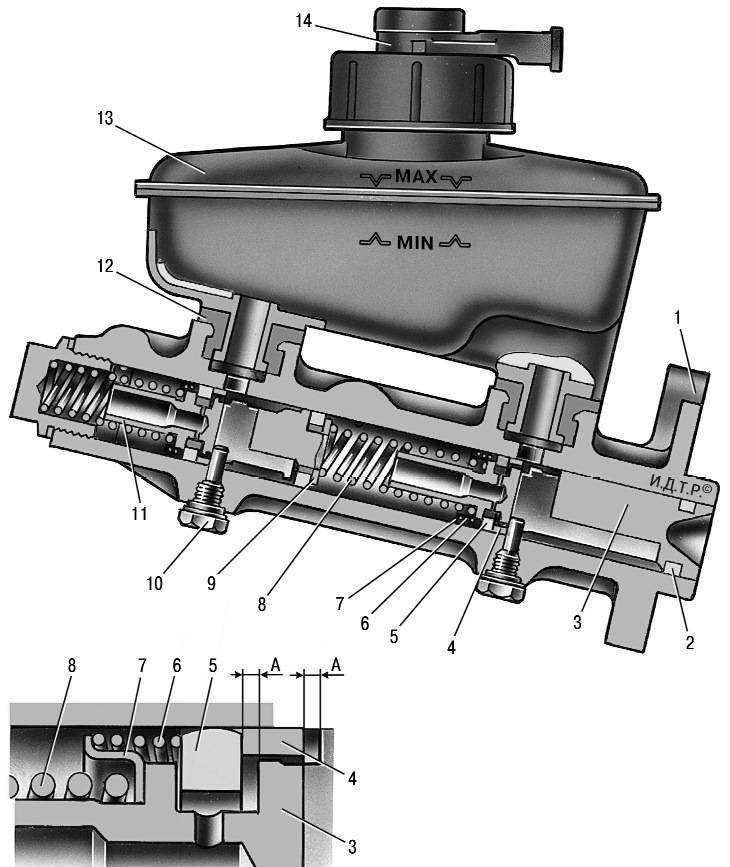

Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

https://youtube.com/watch?v=tS21Fhyt04U

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

• ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
• флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
• болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

1. Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.
2. Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
3. При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео

Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

Для демонтажа и диагностики ГТЦ понадобятся:

• разрезной или зажимной ключ для тормозных трубок;
• большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
• ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

1. Откачать или слить тормозную жидкость из расширительного бачка.
2. Отсоединить тормозные трубки от выходов ГТЦ.
3. Открутить тормозной цилиндр от ВУТ.
4. Снять ГТЦ с автомобиля.
5. Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
6. Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
7. Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
8. Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
9. Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
10. Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
11. Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

Лада 2114 2012 — самостоятельный ремонт

Комментарии 7

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Как жидкость тормозная, подскажи=)Есть разница взять дешевую и всё же по дороже.

Это очень абстрактный вопрос. Ногой разница не чувствуется. Я взял только из-за бренда. Да и цвет у нее не такой как у всех. Точно не подделка.

Я вот к чему спросил Миш, менялись передние тормозные шланги и в тот момент купили жидкость в просто народе (черепашку-тосол синтез)жидкость заменена не так уж давно, а стала темненькой.Покупалось на скорую руку без заморочек, главное же чтобы Дот4,а производитель без разницы.теперь вот думаю поменять шланги в круг и залить что нибудь по солидней.

Эта вроде не темнеет. Скорее всего у тебя новая со старой смешалась. Покупай кастрол. Прокачивай всю систему и все будет ок

Замена ведущего цилиндра тормозов ВАЗ 2106

В подавляющем большинстве случаев именно замена цилиндра является оптимальным вариантом ремонта. Дело в том, что найти в продаже отдельные детали тормозных цилиндров (поршни, возвратные пружины, распорные шайбы и т. д.) можно далеко не всегда. Гораздо чаще в продаже встречаются комплекты уплотнителей к цилиндрам, однако качество этих уплотнителей порой оставляет желать лучшего. Кроме того, их часто подделывают. Именно поэтому автовладельцы предпочитают не возиться с ремонтом старого цилиндра, а просто устанавливают на свою «шестёрку» новый. Чтобы это сделать, нам потребуются следующие инструменты:

• набор накидных ключей;
• плоскогубцы;
• плоская отвёртка;
• ветошь;
• шприц медицинский;
• канистра тормозной жидкости (ёмкость 0.5 литра);
• 5 болтов на 6 (они будут использоваться как заглушки для тормозных шлангов).

От себя могу добавить, что в последнее время даже оригинальные вазовские ремкомплекты уплотнителей к главному цилиндру стали очень посредственного качества. Как-то раз я приобрёл такой комплект и поставил его в потёкший цилиндр своей «шестёрки». Вначале всё было нормально, но через полгода течь возобновилась. В результате я решил купить новый цилиндр, который и стоит в машине по сей день. Прошло уже три года, и новых утечек «тормозухи» я пока не заметил.

Последовательность работы

Приступая к замене ведущего цилиндра, следует убедиться в том, что двигатель автомобиля полностью остыл. Кроме того, следует слить из бачка всё тормозную жидкость. Удобнее всего это делать с помощью медицинского шприца (если его под рукой не оказалось, подойдёт и медицинская груша). Без этих подготовительных мероприятий поменять цилиндр не удастся.

1. Рожковым ключом отворачиваются крепёжные гайки на тормозных шлангах. Шланги аккуратно извлекаются из корпуса цилиндра. В освободившиеся гнёзда вворачиваются болты на 8. Они послужат заглушками и не позволят тормозной жидкости вытечь при наклоне и снятии цилиндра. Тормозные шланги также затыкаются болтами на 6 для предотвращения утечки.

Разборка цилиндра и установка нового ремкомплекта

Если водитель решил обойтись без замены цилиндра и поменять только уплотнительные манжеты, то цилиндр придётся разобрать. Последовательность действий перечислена ниже.

1. Вначале отвёрткой снимается резиновый уплотнитель, стоящий в корпусе цилиндра со стороны крепёжного фланца.
2. Теперь цилиндр следует вертикально поставить в тиски. И с помощью рожкового ключа на 22 немного ослабить переднюю заглушку. Ключом на 12 откручиваются ограничительные болты, находящиеся рядом с ней.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

• медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
• большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
• тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
• автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
• тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

  При утрате герметичности жидкость начинает вытекать из цилиндра

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

• увод автомобиля в сторону при торможении;
• подклинивание тормозных механизмов на одном из колёс;
• появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
• нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

   Подтёки жидкости на внутренней стороне колеса свидетельствуют о нарушении герметичности тормозной системы

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

1. Открывают крышку резервуара.
2. На водительское место усаживают помощника. Двигатель не запускают.
3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Как заменить главный тормозной цилиндр на ваз 2110 своими руками

Всегда приходит время, когда в работе детали появляются какие-то проблемы. Если во время поездки пропали тормоза, значит, предоставляется опасность водителю и пассажирам. Рабочий тормозной цилиндр — очень важная деталь всей системы тормозов. Он преобразовывает давление, которое оказывает жидкость, в силу, которая оказывает действие на колодки тормозов. Следовательно, надо вовремя заменять главный цилиндр, если с ним возникли непоправимые проблемы.

Когда водитель тормозит, он оказывает действие на тормозную педаль, и чтобы это воздействие осуществилось, существует деталь — шток, который действует на поршень основного цилиндра. Он влияет на жидкость для тормозов, а она уже на цилиндры. Во время этого особые поршни прижимают колодки тормозов к дискам (иногда барабанам). Различия возникают из-за разных видов тормозных систем.

Ниже представлена инструкция по замене главного цилиндра. Она поможет сделать качественный ремонт своими руками:

• причины, по которым пропали тормоза;
• возможность отремонтировать главный тормозной цилиндр;
• инструменты, необходимые для работы;
• замена основного цилиндра;
• его окончательное снятие;
• установка цилиндра;
• улучшение основного тормозного цилиндра.
