Передний парктроник: подключение, схема и монтаж своими руками

Принципиальная схема парктроника на счетчике-делителе

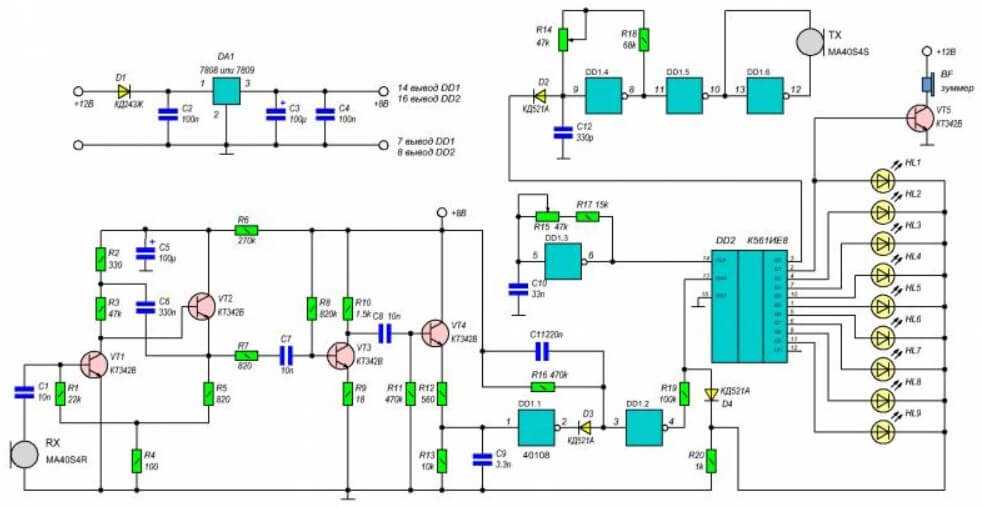

Рассмотрим пример принципиальной электрической схемы парктроника, собранной на десятичном счетчике-делителе. В нашем случае это МС К561ИЕ8.

В качестве датчиков используются два разных устройства — ультразвуковой излучатель (TX, MA40S4S) и приёмник (RX, MA40S4R). Генератор ультразвуковых импульсов собран на МС К561ТЛ. Здесь DD1.5 играет роль выходного буфера, DD1.6 – усилителя выходного сигнала, а DD1.4 – непосредственно генератора. Генерируемая частота составляет примерно 40 кГц, причём этот показатель можно подстроить посредством резистора R14.

Парктроник запитывается от сети 12 В (желательно брать питание от лампы заднего хода либо использовать альтернативные варианты при подключении передних датчиков). Стабилизатор входного напряжения выполнен на элементе DA1.

В момент сброса десятичного счётчика на выходе Q0 формируется управляющий электрический импульс, запускающий работу излучателя TX на передачу. Остальные выходы К561ИЕ8 задействованы для индикации расстояния от препятствия.

Отраженный сигнал после детектирования на RX усиливается каскадом VT1–VT4 и переключает триггер (DD1.1 и DD1.2). Тем самым работа счетчика временно останавливается. Включается один из светодиодов, сигнализирующий о расстоянии до препятствия. Включение диода HL9 говорит о максимальной дистанции до преграды, а HL1 – о минимальной. Одновременно с диодом HL1 включается звуковая сигнализация на зуммере BF.

Описанная принципиальная схема предусматривает возможность ручного регулирования ряда параметров. Потенциометром R14 настраивается чувствительность устройства. Посредством R15 задаётся диапазон срабатывания между светодиодами. Например, можно установить промежуток 10 см для каждого из диодов, тогда парктроник будет срабатывать при расстоянии в 90 см от препятствия.

Отметим, что приведённая электрическая схема парктроника позволяет подключить его всего с одной парой датчиков. Это очень простой и недорогой вариант организации парковочной системы.

Устройство

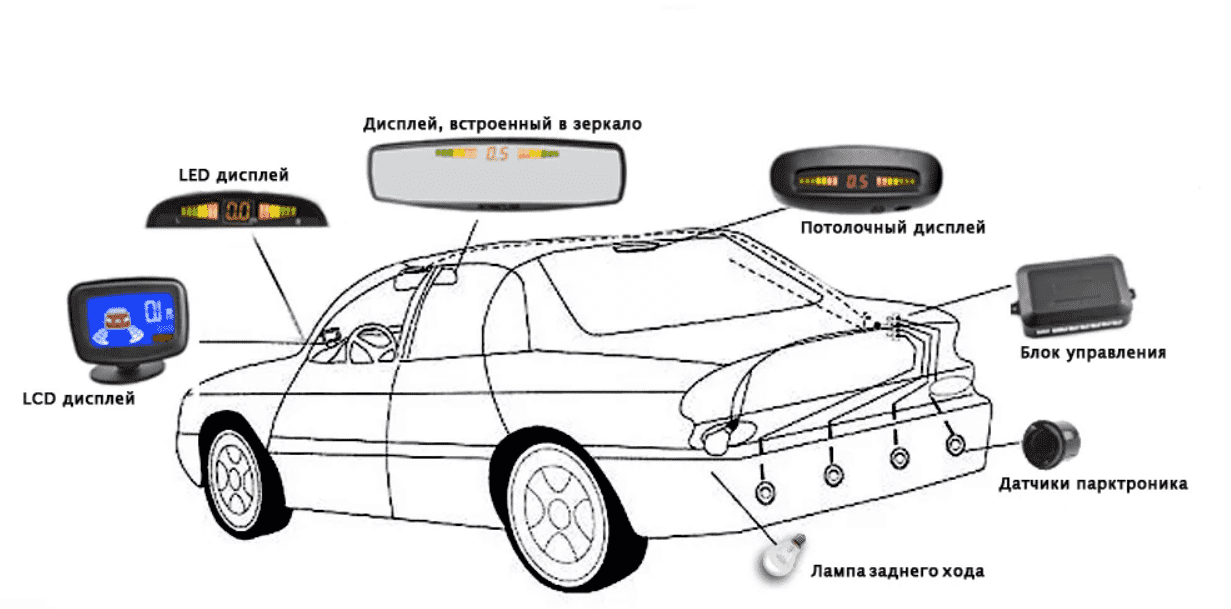

Типичный парковочный радар состоит из электронного блока. Он управляет всеми исполнительными элементами — обрабатывает полученные данные и выполняет самодиагностику. В качестве исполнительных устройств в большинстве парктроников применяются ультразвуковые сенсоры. Именно эти элементы обнаруживают различные препятствия и подают сигнал на электронный блок.

Также парковочный комплекс включает в себя световой индикатор или дисплей. С помощью этих элементов осуществляется процесс информирования водителя о расстоянии до препятствия. Парктроники со световыми индикаторами — самые простые. Модели с дисплеем более функциональные и позволяют подключать камеры заднего или переднего вида. Некоторые устройства среди возможностей имеют функцию проецирования данных на лобовое стекло. Но такие имеются далеко не на всех автомобилях.

Как установить и подключить

Алгоритм установки парковочного ассистента:

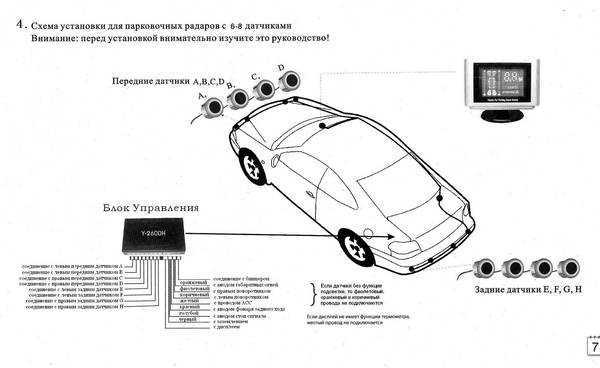

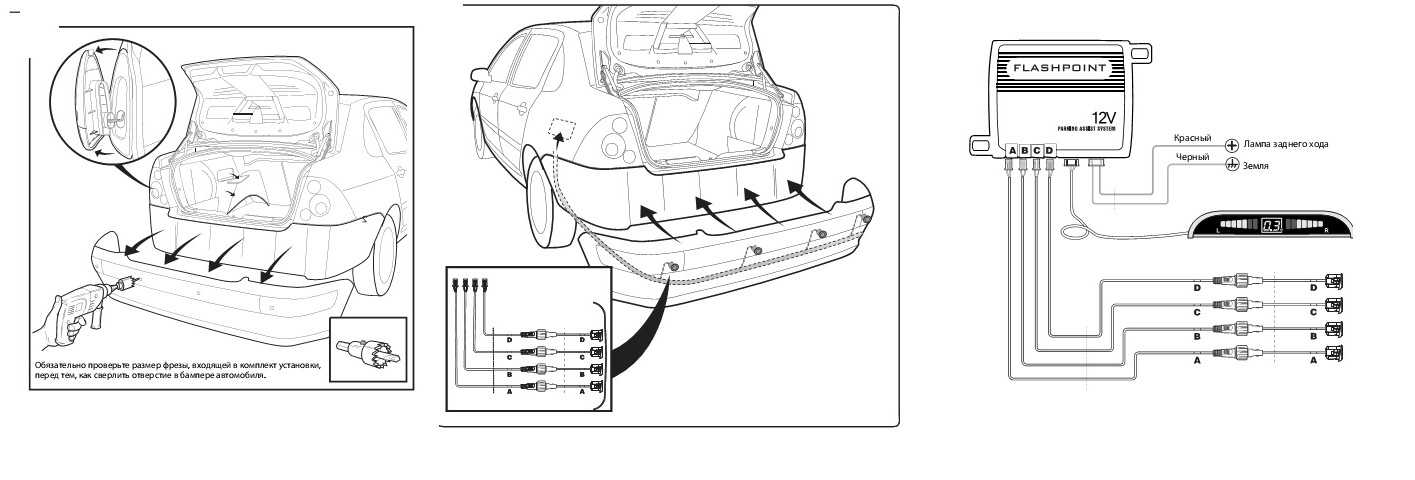

1. Разметить задний бампер автомобиля. Схемы и шаблоны установки сенсором в формате jpg или tiff доступны для скачивания в интернете. При установке аналогов вместо оригинальных деталей требуется изготовить и установить дистанционные кольца (штатные датчики имеют больший диаметр, чем альтернативные изделия).
2. Проложить коммутационный кабель внутри бампера, для установки шнура рекомендуется демонтировать пластиковую облицовку с автомобиля. Датчики подсоединяются к жгуту штекерами.
3. Смонтировать блок управления в штатном гнезде, расположенном внутри заднего правого крыла. Для доступа к монтажным шпилькам потребуется демонтировать пластиковые облицовки багажного отсека, которые удерживаются винтами и защелками. Контроллер крепится на шпильках гайками.
4. Подключить жгут к разъему. При установке альтернативного ассистента необходимо подключить блок управления к фонарям заднего хода (или концевому переключателю, расположенному на коробке передач).
5. Вывести коммутационные кабели к индикаторному блоку, который устанавливается на панели приборов. Шнур прокладывается через салон автомобиля под декоративными обшивками порогов и стоек. Рекомендуется соединить кабели со штатным жгутом электропроводки (пластиковыми хомутами). Табло крепится к поверхности панели приборов двусторонним скотчем или монтируется на элементах отделки центральной консоли.

Неисправности и ремонт

Распространенные неисправности парковочного ассистента на внедорожных автомобилях УАЗ Патриот:

• Повреждение контактных групп в разъеме кабеля сенсора и блока управления. Разрыв цепи или изменение сопротивления приводит к самопроизвольной подаче звукового сигнала. После выключения задней передачи звука автоматически пропадает. Для ремонта потребуется разъединить колодки и осмотреть состояние контактирующих поверхностей. Рекомендуется зачистить металлические детали, а затем покрыть поверхность защитным составом, отталкивающим воду.
• Другой причиной неисправности является разрыв или коррозионное разрушение коммутационных кабелей. Ремонт заключается в проверке целостности шнуров визуальным способом и тестовым прибором. Поврежденные участки заменяются проводкой, изготовленной из меди. Для соединения элементов рекомендуется использовать обжимные трубки, точки соединения изолируются и размещаются в местах, не подверженных воздействию влаги.
• Поломка или загрязнение датчика парктроника пылью или льдом. Рекомендуется замена детали на оригинальное изделие (в соответствии с каталогом запасных частей).
• Оборудование обнаруживает препятствия, но звуковое сопровождение отсутствует. Дефект возникает из-за повреждения зуммера или коммутационных цепей внутри сигнального блока. Ремонт узла требует специального оборудования и навыков работы с электронными приборами, рекомендуется замена изделия.
• Заливание блока управления водой или грязью при преодолении водных преград. Для восстановления работоспособности электрических цепей требуется разъединить разъемы и удалить остатки влаги. При проникновении воды во внутренние полости контроллер подлежит замене.

Часть владельцев демонтируют штатный парктроник, поскольку изделие мешает при преодолении препятствий (при включении задней передачи на пересеченной местности реагирует на неровности или кустарник). Если автомобиль эксплуатируется в городских условиях, то рекомендуется сохранить оборудование, помогающее при парковке в стесненных условиях.

Источник

Как заменить датчики парктроников?

Итак, как проверить парктроники, чтобы узнать, какой именно не работает, мы разобрались. Допустим, вы нашли неисправный элемент. Чтобы осуществить замену, его нужно демонтировать из бампера, отсоединить от проводки и подключить новый. В некоторых случаях, увы, потребуется заменить весь комплект меток.

Этапы замены датчиков парктроников (кратко):

• Демонтаж кузовной части автомобиля;
• Отсоединение провода нерабочего датчика от общей проводки;
• Снятие сенсора из отверстия в бампере;
• Установка нового ультразвукового или другого вида локатора (желательно использовать герметик);
• Включение нового кабеля в общую систему питания радара;
• Изоляция общего жгута (изолента или специальная трубка);
• Монтаж бампера на место;
• Готово.

Ну что же, теперь вы знаете, как проверить парктроник на работоспособность тестером или тактильно, и даже, в случае необходимости, сможете сделать замену неисправного датчика. Чтобы снизить риск поломок и продлить срок службы своего радара, обращайтесь с устройством бережно. Следите за его чистотой, регулярно выполняйте диагностику, и практикуйте безопасное вождение!

• Свежие записи
  • Как на Ниссан Тиида сбросить ошибку подушки безопасности
  • Какое сопротивление должно быть на подушке безопасности
  • Почему не сработали подушки безопасности при аварии
  • Зачем отключать подушку безопасности на переднем сиденье
  • Как отремонтировать шлейф подушки безопасности у Рено Логан
  • Датчик
  • Датчики
  • Компрессор

— 7P6971104AR

Наслаждайтесь бесплатной наземной доставкой до 75 долларов США для всех заказов на сумму 99 долларов США и более с настоящего момента до 31 мая.

Выберите год:

• 2017
• 2016
• 2015
• 2014
• 2013
• 2012
• 2011
• 2010
• 2009 г.
• 2008 г.
• 2007 г.
• 2006 г.
• 2005 г.
• 2004 г.

«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»7p6971104ar»,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake» :5808,»ukeyModel»:89994,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса «7p6971104ar». «производительность»: false, «аксессуар»: false, «isRelated»: false, «id»: «RelatedProductsComponent», «title»: «RelatedProductsComponent», «стиль»: «», «dataAttributes»: null, «ariaAttributes» :null,»shouldRenderVueComponent»:true,»message»:null,»localizedResources»:{}} };

Добавить в корзину

Выберите опции продукта

Информация о дилере

Дилерская цена
$ 316,57

Добавить в корзину

Выберите опции продукта

«},»vehicleDescription»:null},»interpret»:{«exampleSearch»:»7p6971104ar»,»searchSummary»:»»,»refineSearch»:»»,»searchWordList»:»»,»ukeyMake»:5808 ,»ukeyModel»:89994,»ukeyCategory»:0,»modelYear»:»ALL»,»nModelYear»:0,»ukeyTrimLevel»:0,»ukeyDriveLine»:0,»searchTerm»:»»,»introduction»:»Найдено точное совпадение для кода запаса «7p6971104ar».

Комплектация парктроника и деление устройств на группы

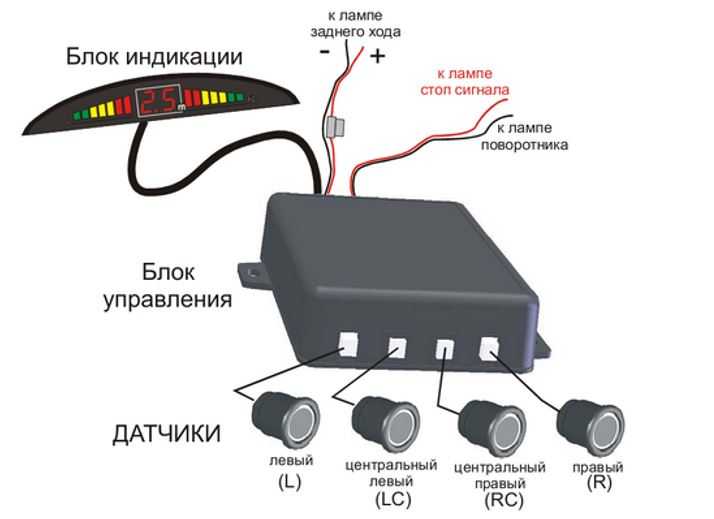

Стандартная комплектация парктроника включает в себя

1. Датчики для определения помех.
   В зависимости от модели, принципа работы, количество их может быть разным. Обычно в стандартную комплектацию устройства входят от 2 до 8 датчиков.
2. Электронный блок управления.
   Предназначен для обработки поступившего от датчиков сигнала.
3. Средства отображения информации.
   Динамик, светодиод, возможно, жидкокристаллический дисплей.
4. Монтажные провода.

5. Крепежные элементы.

6. Сопроводительные документы.
   Описание устройства, технический паспорт, инструкция по установке, гарантии изготовителя. Гарантия действует в течение трех лет.

Устройство монтируется как на передней части автомобиля, так и на задней. Может быть установлено одновременно и на переднем бампере, и на заднем. Датчики могут быть вмонтированы также и в зеркала обзора.

Разновидности парктроников:

Технические характеристики парктроника

Для примера приведем технические характеристики парктроника, встроенного в зеркало:

• диапазон срабатывания устройства от 0,3 м до 2.5 м;
• водонепроницаемый;
• рабочее напряжение в пределах от 9 до 16 V;
• рабочая температура от -45 до +80 С;
• сигнал тревоги, уровень > 80 dB;
• погрешность показания датчиков составляет 10 см;
• угол обнаружения – 80 градусов, как по вертикали, так и по горизонтали;
• звуковой сигнал;
• цифровой дисплей;

На этом примере мы показали, какие характеристики нужно учитывать при покупке парктроника. Конечно, у разных моделей и параметры разные. Выбор устройства с теми или иными характеристиками зависит, большей частью, от того, в каком месте автомобиля парктроник будет установлен. Отметим только, что помеха любым устройством может определяться на расстоянии от 0, 3 метра до 2,5 метра.

Схема

Схема самодельного парктроника предусматривает соединение нескольких элементов, которые в совокупности обеспечивают условия для комфортного передвижения в сложных условиях. Особенностями применяемой системы являются нижеприведенные моменты:

• Специальные ИК-датчики могут определять препятствие на расстоянии до 100 см. На стандартных датчиках указывается дальность работы.
• При обнаружении препятствия датчик передает сигнал детектору, который активирует таймер ШИМ-сигнала.
• После срабатывания таймера устройство начинает выдавать сигнал с частотой, по которой определяется степень удаленности от объектов вокруг транспортного средства.

Схема парктроника основана на применении инфракрасного датчика. Делайте систему таким образом, чтобы луч при отражении попадал на фототранзистор.

С увеличением количества элементов повышается эффективность самодельного парктроника.

Установка парктроника самостоятельно

Самостоятельная установка парктроника не составляет особого труда. Нужно время, и, конечно же, сам стандартный комплект, которые сегодня в таком изобилии, что порой кажется: препятствий столько нет, сколько нам предлагают парктроников.

Установка парктроника своими руками начинается с выбора устройства. В зависимости от ваших пожеланий и финансовых возможностей. Предварительно, зайдите на автофорум своего родного города или района и поинтересуйтесь у «обитателей» кто и какой парктроник приобретал в розничной продаже, и как они себя ведут. Это вам поможет определиться с выбором.

Выбор сделан, осталось дело за малым, узнать, как установить парктроник самому именно на вашу модель. Дело в том, что бамперы разных автомобилей имеют свои конструктивные особенности. Поэтому, чтобы не было съёма сигнала с неба или асфальта, нужно уточнить, как правильно установить парктроник именно на вашу модель.

Инструкция по установке парктроника в полном объеме просто и доходчиво объясняет, как произвести подключение парктроника. Речь идет об инструкции, которая находится в комплекте. Если таковой нет, или она не переведена, то даже не смотрите в сторону этого устройства, какая бы привлекательная цена у него ни была. Вы просто купите себе мигающую игрушку, и не факт, что она будет работать.

Схема подключения парктроника, в принципе одинакова для всех типов устройств. В комплекте правильного производителя, как правило, уже находиться фреза по размеру датчиков для проделывания отверстий в бампере авто. Поэтому, вопрос о том, как поставить парктроник, не стоит.

Как самостоятельно установить, Парктроник (парковочный радар) — Видео совет

Датчики и проектирование цепей датчиков

Об этом курсе

33 751 недавних просмотров

Этот курс также может быть принят для академического кредита как ECEA 5340, часть степени магистра наук CU Boulder в области электротехники.

Пройдя этот курс, вы сможете:
● Поймите, как указать правильный датчик температуры, расхода или вращения для получения данных о процессе в режиме реального времени.
● Внедрение тепловых датчиков во встроенную систему как в аппаратном, так и в программном обеспечении.
● Добавьте датчик и интерфейс датчика в комплект для разработки на основе микропроцессора.
● Создать аппаратное и микропрограммное обеспечение для обработки сигналов датчиков и передачи данных в микропроцессор для дальнейшей оценки.
● Изучите шум сигнала датчика и примените соответствующие аппаратные методы, чтобы уменьшить его до приемлемого уровня.
Вам нужно будет купить следующие компоненты, чтобы выполнить два курсовых проекта на основе видео в этом модуле.

Гибкие сроки

Сброс сроков в соответствии с вашим графиком.

Совместно используемый сертификат

Получите сертификат по завершении

100% онлайн

Начните немедленно и учитесь по собственному графику.

«Встраивание датчиков и двигателей»

Продвинутый уровень

Прибл. 32 часа, чтобы закончить

Английский

Субтитры: арабский, французский, португальский (европейский), итальянский, вьетнамский, немецкий, русский, английский, испанский

Чему вы научитесь

• Используйте основные функции пакета разработки Cypress PSOC.

• Выберите правильный датчик температуры, датчик вращения и усилитель для приложения.

• Соедините датчики, ЖК-дисплей и АЦП с комплектом разработки PSOC.

Гибкие сроки

Сброс сроков в соответствии с вашим графиком.

Совместно используемый сертификат

Получите сертификат по завершении

100% онлайн

Начните немедленно и учитесь по собственному графику.

Курс 1 из 4 в рамках специализации

«Встраивание датчиков и двигателей»

Продвинутый уровень

Прибл. 32 часа, чтобы закончить

Английский

Субтитры: арабский, французский, португальский (европейский), итальянский, вьетнамский, немецкий, русский, английский, испанский

66 485 Учащиеся

4 Курсы

Инструктор

Электрика, вычислительная техника и энергетика

66 485 Учащиеся

4 Курсы

Предлагает

Университет Колорадо в Боулдере

CU-Boulder — это динамично развивающееся сообщество студентов и студентов в стране.

Начните работать над получением степени магистра

Этот курс является частью 100% онлайн-курса магистра наук в области электротехники Университета Колорадо в Боулдере.
Если вы допущены к полной программе, ваши курсы засчитываются для получения степени.

Узнать больше

4.6

234 отзыва

• 5 звезд

  71.92%

• 4 stars

  22.85%

• 3 stars

  2.85%

• 2 stars

  0.88%

• 1 star

  1.

  47%

TOP REVIEWS FROM ДАТЧИКИ И КОНСТРУКЦИЯ ЦЕПЕЙ ДАТЧИКОВ

by CMM 29 мая 2020 г.

Этот курс специально разработан и охватывает многие аспекты проектирования датчиков и цепей датчиков в мельчайших деталях. Задания и курсовой проект обеспечивают участие и обучение студентов.

Большое спасибо за забавные и очень важные лекции. Я рекомендую каждому инженеру, особенно работающему во встроенных системах.

от RP14 июня 2020 г.

Это помогает мне узнать о различных типах датчиков и их работе. Но проблема в том, что в викторине есть несколько сложных вопросов, которые я не могу переварить.

от AGA, 19 августа 2019 г.

Отличный способ ознакомиться с концепциями операционных усилителей и погрузиться в проектирование схем датчиков с помощью интересной лаборатории/проекта

Просмотреть все обзоры эта специализация также может быть принята за академический кредит как ECEA 5340-5343, часть степени магистра наук CU Boulder в области электротехники.

Когда следует проверять сенсоры парктроников?

Сначала, кратко обозначим принцип работы парковочного радара. Это система, оборудованная датчиками и сигнальным индикатором, которая реагирует на опасное сближение автомобиля с препятствиями (заборы, бордюры, столбы, другие авто и т.д.). На большинстве машин сегодня стоят ультразвуковые сенсоры. Они генерируют короткие импульсы, и, в случае обнаружения объектов в радиусе зоны чувствительности, ловят отраженные от последних сигналы. Ну, а компьютер, беря за основу время между отправкой и возвратом импульса, а также постоянную скорость звука в воздухе, высчитывает расстояние.

Если хотя бы один из датчиков парктроника выйдет из строя, весь комплект станет работать некорректно. Во-первых, в зоне его действия возникнет «слепой» участок. Во-вторых, может «заглючить» вся проводка парковочного радара. В-третьих, если система имеет опцию самодиагностики, после ее запуска и обнаружения неполадки, она может заблокировать весь механизм.

Признаки поломки одного из локаторов:

1. Парковочный радар не включается при движении задним ходом;
2. Участились ложные срабатывания;
3. Устройство работает нестабильно или некорректно (пропускает объекты, на которые раньше нормально реагировал);
4. После самодиагностики на дисплее всплывает сообщение об ошибке. Например, Park Assist Service Requ 106 или E1.

Если все признаки указывают на поломку сенсора, придется проверить работоспособность каждого.

Alfa Romeo GT 2.0 JTS — ДАТЧИК ПАРКОВКИ — — Датчик парковки — ЭЛЕКТРИЧЕСКАЯ СХЕМА, РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ, ОПИСАНИЕ РАБОТЫ — ЭЛЕКТРИЧЕСКАЯ СХЕМА, РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ, ЭКСПЛУАТАЦИОННОЕ ОПИСАНИЕ — Электрические схемы для автомобилей

Получить доступ ко всем схемам подключения автомобиля

Компоненты — ДАТЧИК ПАРКОВКИ — Alfa Romeo GT 2.0 JTS

Наименование	Код сборки
C30	ЛЕВЫЙ ЗАДНИЙ ЗАЗЕМЛЕНИЕ (ЗАДНИЙ)	—
D89	СОЕДИНЕНИЕ ДАТЧИКА ПАРКОВКИ
K97	БЛОК ДАТЧИКА ПАРКОВКИ	—
K97	Левый Датчик парковки наружный	—
K97	Датчик парковки, правый центральный	—
K97	Датчик парковки, правый снаружи	—
M84	ЭБУ ДАТЧИКА ПАРКОВКИ	—
P44	ДИНАМИК ДАТЧИКА ПАРКОВКИ	—

Получить Доступ ко всем электрическим схемам автомобиль

Компоненты — ДАТЧИК ПАРКОВКИ — Alfa Romeo GT 2.0 JTS

Код компонента	Наименование	Код сборки
ЛЕВЫЙ ЗАДНИЙ ЗАЗЕМЛЕНИЕ (ЗАДНИЙ)	—
D89	СОЕДИНЕНИЕ ДАТЧИКА ПАРКОВКИ	—
БЛОК ДАТЧИКА ПАРКОВКИ	—
K97	Левый наружный датчик парковки	—
K97	Правый центральный датчик парковки	—
K97	Правый наружный датчик парковки	—
М84	ЭБУ ДАТЧИКА ПАРКОВКИ	—
P44	ДИНАМИК ДАТЧИКА ПАРКОВКИ	—

9 0002

M84 питается от контакта 1 разъема A по линии зажигания INT, защищенной предохранителем F49 соединительного блока B2 с этой линией подача питания на блок управления М84 при включенной передаче заднего хода (переключатель I20), это питание также подается с контакта 6 на контакт 9 разъема А; М84 заземлены. P44 отправляются с контактов 2 и 10 разъема A разъема M84. K97 подключены к разъему B блока управления M84 контакт 1, обеспечивающий опорную массу, контакт 6 питание и контакт 2 сигнал для правого датчика салона K97D. K97C; К97Б; К97А;

Получить доступ ко всем электрическим схемам автомобиль

Получить доступ ко всем схемам подключения автомобиля

Способы проверки

Проверить датчик парктроника самостоятельно не составит труда. Для этого существует несколько методов, каждый из которых будет подробно описан далее.

Руками

Это самый простой способ проверки, который требует привлечение помощника. Диагностика осуществляется следующим образом:

• Очистить все датчики от грязи;
• Запустить мотор и включить заднюю скорость;
• Прикоснуться пальцем к каждому датчику.

Мультиметром

Проверка при помощи мультиметра самая точная. Для диагностики понадобится тестер с режимом замера электрического сопротивления. Далее необходимо:

• Демонтировать устройство;
• Установить мультиметр в режим измерения сопротивления;
• Красный измерительный щуп соединить с контактом «1» который является «+»;
• Черный измерительный щуп соединить с контактом «2», который на трех контактных элементах является сигнальным, а на двух контактных «минусом»;
• Сопротивление в этом положении должно составлять 0,5 МОм.

Если деталь трех контактная, проверка проводится далее:

• Красный измерительный щуп остается соединенным с контактом «1»;
• Черный щуп соединяется с контактом «3»;
• Сопротивление должно быть не менее 2-40 кОм;
• Теперь красный щуп соединяется с контактом «2»;
• Черный измерительный щуп соединяется с контактом «3»;
• В этом положении сопротивление должно варьироваться от 2 до 40 кОм.

Если все детали прошли проверку на сопротивление, необходимо проверить входящее напряжение. Для этого необходимо:

• Перевести мультиметр в режим замера постоянного напряжения;
• Завести двигатель и включить заднюю передачу («1» передачу, при проверке передних датчиков);
• Красный измерительный щуп соединить с клеммой «1» входного разъема;
• Черный измерительный щуп соединить с клеммой «2», двух контактного разъема. Если разъем трех контактный, черный щуп соединяется с клеммой «3».

Рабочее напряжение датчика должно составлять 3-6 вольт. Если напряжение отсутствует, стоит проверить проводку на обрыв или окисление контактов на электронном блоке.

Смартфоном

Современные смартфоны также можно использовать для диагностики работы датчиков парктроника. Для проверки необходимо скачать и установить приложение «Анализатор звукового спектра» можно использовать обычный диктофон, но с подобной функцией. Далее необходимо:

• Завести мотор и включить ведущую передачу;
• Поднести смартфон с включенным приложением в зону действия датчика.

Звуковой сигнал от каждого датчика записывается не менее 30 секунд. Приложение покажет частоту звуковых колебаний, даст возможность услышать их. Таким образом, требуется записать работу каждого устройства. Отсутствие звуковой дорожки укажет на неисправность одного или нескольких элементов системы.

С помощью пьезоэлемента

Каждый наружный элемент парковочного радара является пьезоэлементом. Подобная конструкция позволяет вырабатывать электрическое напряжение при воздействии даже мелких вибраций. Для подобной диагностики понадобится исправный сторонний датчик и несколько светодиодов. Далее необходимо:

• Диоды припаять к выводам с соблюдением полярности;
• Завести мотор и включить ведущую передачу;
• Прижать к проверяемому датчику заготовку.

Наличие вибрации спровоцирует реакцию собранного для проверки устройства. На нем возникнет электрическое напряжение и светодиоды загорятся. Если этого не произошло, элемент на автомобиле можно считать неисправным.

Электронная диагностика

Более сложную, но эффективную проверку можно провести при помощи специального оборудования. В сервисных центрах используют специальный прибор – электронный сканер. Он в своей принципиальной схеме имеет чип модели ELM327 или KW680. В дополнение к сканеру потребуется скачать на смартфон приложение ELM Config. Далее требуется подключить разъем сканера к диагностическому разъему автомобиля и запустить проверку. После завершения сканирования необходимо войти во вкладку «PAM». На наличие неисправности укажет:

Подобную диагностику лучше проводить под присмотром специалиста. Лучше не вмешиваться в настройки сканера во время проверки. Это может привести к возникновению дополнительных неисправностей и не только в системе парковочного радара.

Ремонт и замена

Отремонтировать датчик самостоятельно очень невозможно, для этого требуются знания в электротехнике. При повреждении пьезоэлектрического кристалла, восстановить его не получится. Самостоятельную замену провести проще. Для начала необходимо подобрать совместимый аналог поврежденного элемента. Далее требуется:

• Нанести на датчик специальный раствор, который помогает отсоединить корпус датчика от заводского клея или герметика;
• Пальцем надавить на датчик с внутренней стороны и выдавить его наружу;
• Разъединить электрический штекер питания;
• Совместить штекер нового датчика с гнездом электрического кабеля питания;
• Вставить новый элемент в штатное отверстие.

После необходимо включить зажигание и дать бортовому компьютеру считать новое устройство и настроить его.

Принцип действия

После включения парковочного радара управляющая микросхема запускает работу излучателей. При появлении в зоне действия системы препятствия происходит отражение ультразвука и возврат его к приёмнику. Микроконтроллер по времени задержки рассчитывает расстояние до преграды и формирует соответствующие предупреждающие сигналы: частые при расстоянии до препятствия менее 1 метра и редкие на дистанциях 1—2 метра.

После излучения пакета длительностью 1 мс контроллер переводит схему в режим ожидания, работа передатчиков подавляется. Если через 60 мс приемниками не была принята отраженная волна, радар опять запускается на передачу.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

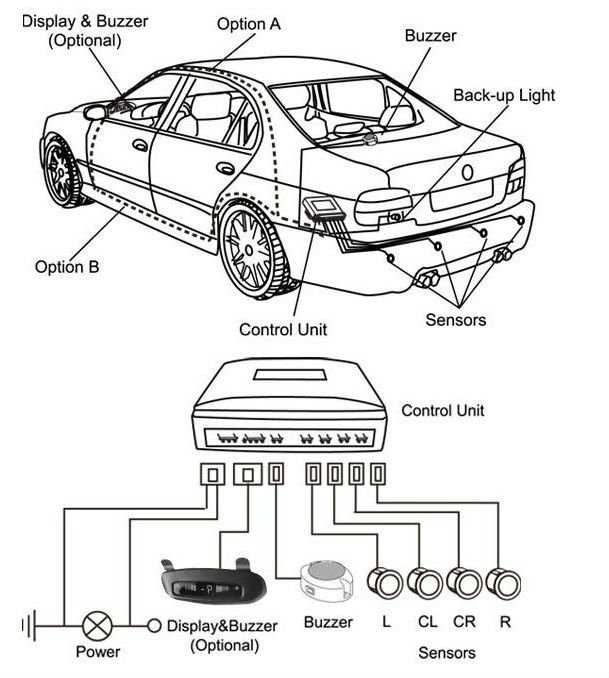

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Подключение к первой передаче

Здесь все сложнее, но ненамного. Для данной реализации понадобится датчик включения первой передачи. Это может быть обыкновенная кнопка. Также нужно изготовить подходящий держатель или кронштейн для крепления этой кнопки. Когда передача будет включена, рычаг КПП активирует кнопку, а она, в свою очередь, включит парковочную систему.

Реализуется подключение переднего парктроника от первой скорости следующим образом. Сперва разбирают кожух селектора КПП. Здесь имеется много свободного места. Там же можно найти элементы крепежа. В индивидуальном порядке под крепеж нужно изготовить специальный держатель. Кнопку лучше подбирать такую, которая имеет щелчок — это очень полезно в некоторых ситуациях. Затем кнопку внедряют в держатель. Систему проверяют на автомобиле. При необходимости, конструкцию регулируют.

Схема подключения парктроника

В стандартную комплектацию парктроника входит 2-8 ультразвуковых сенсора (датчика), блок управления, LED-дисплей, провода с коннекторами. Некоторые модели дисплеев не имеют и оснащаются только звуковыми зуммерами. Все перечисленные компоненты проверяются производителем на совместимость и при монтаже не требуются использовать какие-либо дополнительные переходники.

Сенсоры задних парктроников монтируются в задний бампер. Чтобы подключить передние парктроники, сенсоры соответственно устанавливаются в передний бампер. 4-зонные модели имеют по 6-8 датчиков, которые устанавливаются на оба бампера.

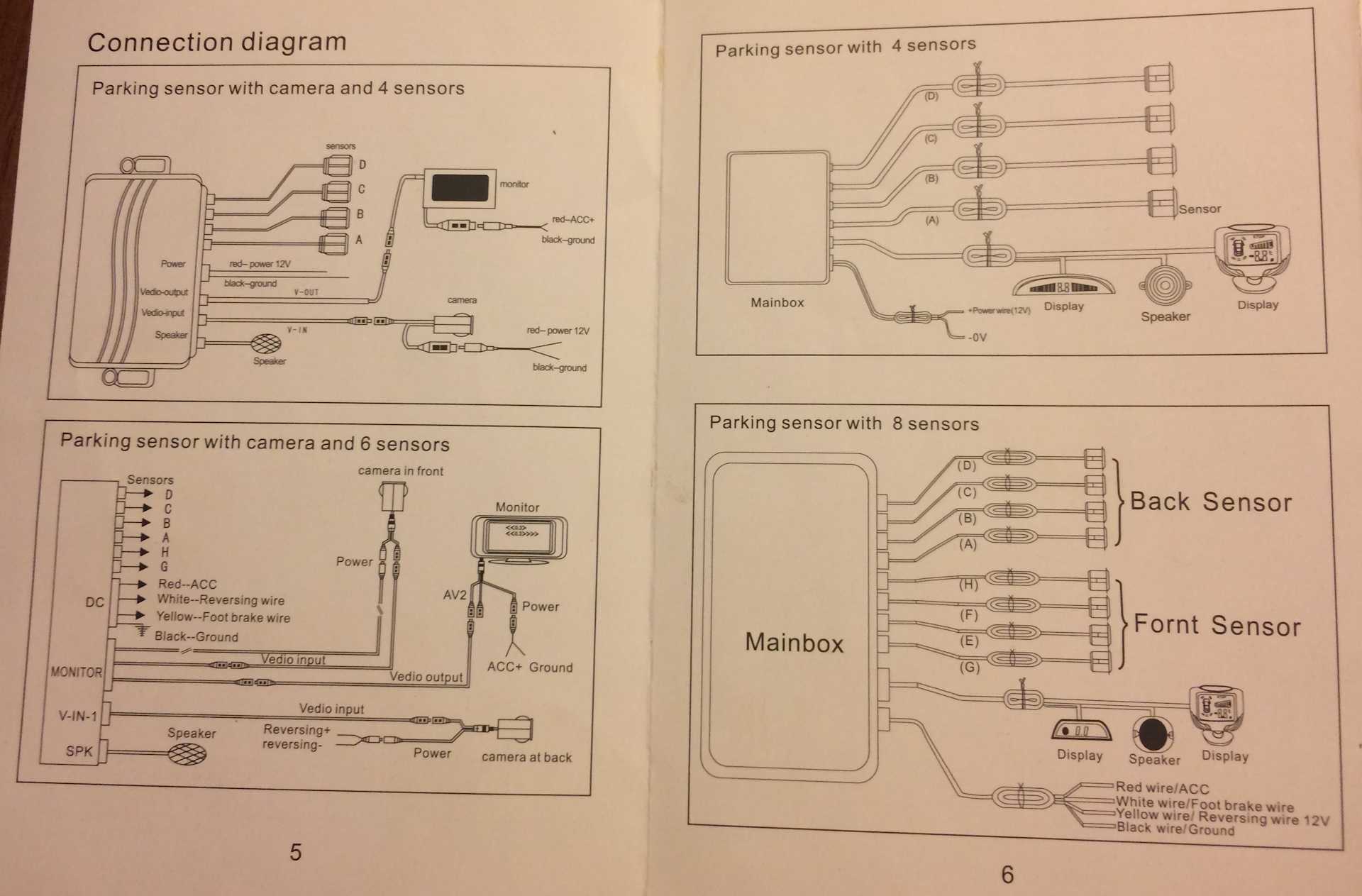

Последовательность подключения компонентов радара (на 4 и на 8 датчиков) вы можете видеть на фото ниже.

Можно ли сделать самостоятельный ремонт?

Парковочный радар, если вы заметили, устройство нехитрое. Большинство его неполадок, действительно, легко устранить своими руками. Какие причины могут привести к поломке датчиков парктроника?

1. Банальный износ;
2. Механическое повреждение (например, после удара о препятствие);
3. Обрыв проводки;
4. Неправильный монтаж (слабое крепление, наклон);
5. Проникновение внутрь влаги, пыли, грязи, из-за чего могли окислиться контакты, нарушиться изоляция;
6. Замыкание в процессоре (поломка электронного блока);
7. Сломался блок индикации (зуммер или дисплей);
8. Заводской брак.

Ремонт сигнального или аппаратного блоков лучше доверить профессионалам. Гаджет с заводским браком следует обменять по гарантии. Чтобы не допустить проникновения внутрь датчика воды или грязи, следите за герметичностью креплений, своевременно очищайте сенсоры. Держите все элементы радара в чистоте, протирайте от влаги. Регулярно проверяйте исправность проводки. Монтировать датчики парктроников следует ровно, без наклона, иначе они будут реагировать на асфальт, принимая его за препятствие. Чтобы не допустить лишней вибрации, крепите сенсоры плотно и крепко. Поломку вследствие износа или механического повреждения лечат только заменой датчиков. Единственный плюс в этой ситуации — возможность выбрать более современный вариант, который входит в рейтинг лучших парктроников.
