Как проверить главный тормозной цилиндр ваз 2107

Расположение и назначение ГТЦ

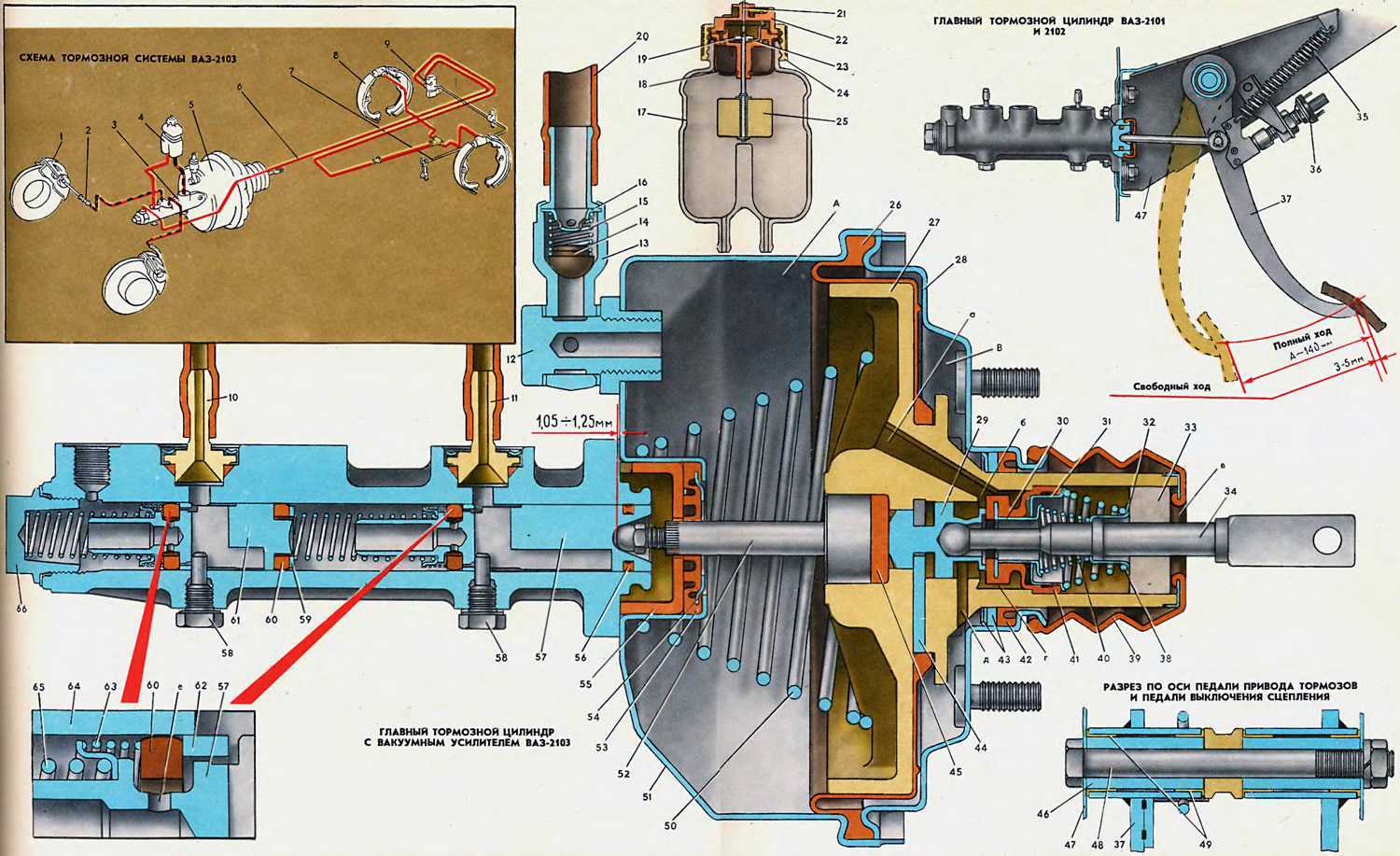

Главный цилиндр представляет собой продолговатый цилиндр с гнёздами для подключения трубок тормозных контуров. Элемент находится в задней части подкапотного пространства, напротив водительского места. ГТЦ легко обнаружить по двухсекционному расширительному бачку, установленному выше агрегата и соединённому с ним 2 шлангами.

Корпус ГТЦ прикреплен к «бочонку» вакуумного усилителя, расположенного на задней стенке моторного отсека

Крепится цилиндр двумя гайками М8 к фланцу вакуумного усилителя тормозов. Эти узлы работают в паре — идущий от педали шток надавливает на поршни ГТЦ, а мембрана вакуума усиливает это нажатие, облегчая работу водителя. Сам цилиндр выполняет следующие функции:

распределяет жидкость по 3 рабочим контурам — два обслуживают передние колёса по отдельности, третий — пару задних;
посредством жидкости передаёт усилие педали тормоза на рабочие цилиндры (РЦ), сжимающие либо раздвигающие колодки на ступицах колёс;
направляет излишки жидкости в расширительный бачок;
отбрасывает шток и педаль в исходное положение после того, как водитель перестал её нажимать.

В классических моделях «Жигулей» задние колёса объединены в один тормозной контур

Основная задача ГТЦ — без малейших задержек передавать давление на поршни рабочих цилиндров, сохраняя силу и скорость нажатия педали. Ведь машина замедляется по-разному — в аварийной ситуации водитель давит педаль «в пол», а при объезде препятствий и неровностей — слегка притормаживает.

Восстановление рабочих цилиндров

Целесообразность замены манжет РЦ можно проверить только в процессе разборки. Если обнаружится критическая выработка и другие дефекты, ставить новые уплотнители бессмысленно. На практике большинство водителей меняет задние цилиндры полностью, а в передних суппортах — только манжеты. Причина очевидна — механизмы тормозов передних колёс значительно дороже задних РЦ.

Для ремонта РЦ потребуется вышеперечисленный инструментарий, новые уплотнительные кольца и синтетическая смазка тормозных механизмов. Порядок работ при замене манжет передних суппортов:

Поднимите нужную сторону машины домкратом и снимите колесо. Разблокируйте и вытащите штифты, извлеките колодки.
Для удобства поверните руль до упора вправо или влево, головкой 14 мм открутите болт, прижимающий шланг тормозного контура к суппорту. Заткните отверстие в патрубке, чтобы жидкость не вытекала.

Отделять цилиндры от корпуса не обязательно, это делается больше для удобства. Чтобы при разборке потерять минимум жидкости, используйте «дедовский» приём: вместо штатной пробки расширительной ёмкости накрутите крышку от бачка сцепления, уплотнённую полиэтиленовым пакетом.

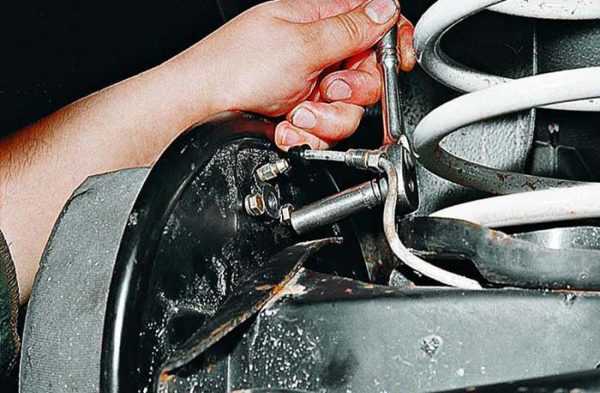

Чтобы поменять уплотнители заднего РЦ, придётся основательно разобрать тормозной механизм:

Снимите колесо и барабан заднего тормоза, открутив 2 направляющие ключом 12 мм.

После монтажа стравите часть жидкости вместе с воздухом, подкачивая давление в контуре педалью и ослабляя сбросной штуцер. Не забудьте пополнить запас рабочего вещества в расширительной ёмкости.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

увод автомобиля в сторону при торможении;
подклинивание тормозных механизмов на одном из колёс;
появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

Открывают крышку резервуара.
На водительское место усаживают помощника. Двигатель не запускают.
Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Хорошо написано. При определённой сноровке, если исхитриться и при съеме быстро «закрыть» штуцера магистральных трубок, можно обойтись без прокачки, или сделать прокачку «самотёком». Колпачки от ГТЦ замечательно подходят для закрывания штуцеров.

По личному опыты скажу вазовский ГТЦ полная ерунда при стоимости 80-100грн.(10-15$) срок службы 1-1.5года. Два основных недостатка: 1. Капроновые штуцера низкого давления удерживаются коронками-пружинками(плохой метал), и при небольшом усилии вырываются из гнезда — регулировали клапана и случайно задели, рем. комплект применил как временную меру. 2. через 20тыс-30тыс км поршень в цилиндре начинает перепускать. Проявляется — педаль то мягкая то жесткая, есть зависимость от температуры окружающей среды и интенсивности воздействия на педаль, прокачка тормозов не помогает.

После замены двух вазовских «стоков» через каждый год, поставил итальянский(название не помню) и забыл о существовании такой детали как ГТЦ в своем автомобиле. Основное отличие от вазовского — металлические штуцера низкого давления. цена вопроса 25-30$

Войдите, чтобы оставлять комментарии

ВНИМАНИЕ ВСЕМ. Автор я тебя убью))) шутка. Иза автора все отложил так как ремонт был на улице Пишу ВСЕМ для тех кто эту процедуру будет делать на улице имейте вместо ключа на 13 > c воротком

Иначе вам не открутить болт который держит ГТЦ к вакуумнику очень мало место ключем не просунутся

Иза автора все отложил так как ремонт был на улице Пишу ВСЕМ для тех кто эту процедуру будет делать на улице имейте вместо ключа на 13 > c воротком. Иначе вам не открутить болт который держит ГТЦ к вакуумнику очень мало место ключем не просунутся

Автор я тебя убью))) шутка. Иза автора все отложил так как ремонт был на улице Пишу ВСЕМ для тех кто эту процедуру будет делать на улице имейте вместо ключа на 13 > c воротком. Иначе вам не открутить болт который держит ГТЦ к вакуумнику очень мало место ключем не просунутся.

Признаки неисправности главного тормозного цилиндра

Зачастую в автомобилях предусматриваются датчики давления, способные обнаружить его падении в контуре. Они оповестят водителя о неполадках на приборной панели. И все же нелишним будет узнать симптомы тех или иных неисправностей тормозной системы, так как причины могут оказаться разными.

Для начала посмотрим на симптомы, не указывающие на поломку цилиндра:

Увод в сторону при торможении;
Скрипы при торможении;
Нагрев колодок на определенном колесе.

Все это может говорить о проблемах в колесах, контурах или заклинивании колодок. Также могут возникать утечки из рабочих цилиндров, бывают проблемы в вакуумном усилителе или нарушается целостность компенсационного бачка. Увеличившийся ход педали может говорить об износе колодок.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

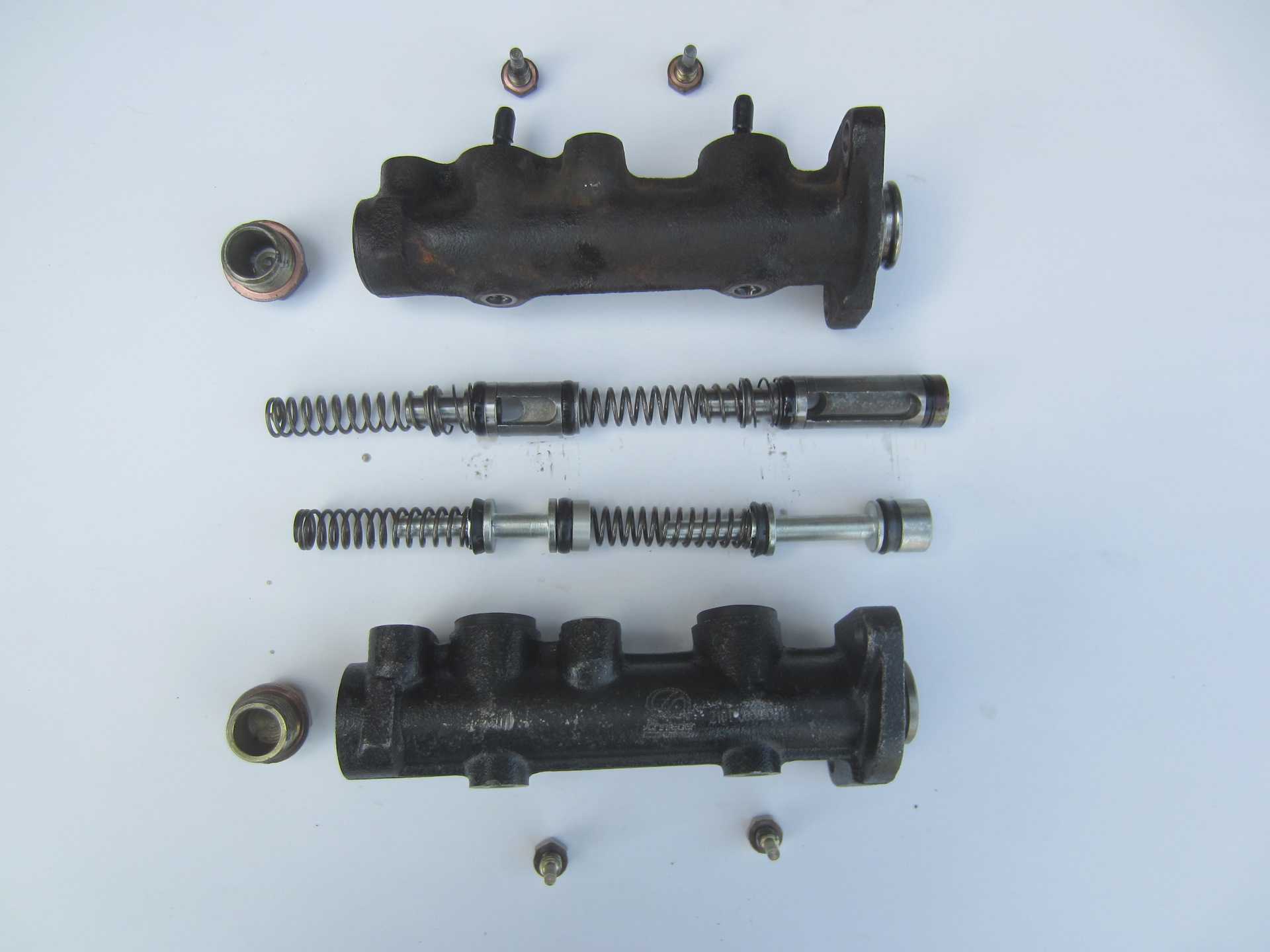

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.
Бутылка с трубкой подсоединяется к штуцеру на переднем суппорте или задней ступице
Попросите помощника выжимать тормозную педаль по 4—5 раз, удерживая её в конце каждого цикла.
Когда помощник останавливается и держит педаль, ослабляйте штуцер надетым ключом и наблюдайте за протоком жидкости по трубке. Если видны воздушные пузырьки, затягивайте гайку и командуйте помощнику снова накачивать давление.
В процессе прокачки штуцер отворачивается на пол-оборота, не больше
Процедура повторяется, пока вы не увидите в трубке чистую жидкость без пузырей. Тогда окончательно затяните штуцер и устанавливайте колесо.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.

Неисправности и способы диагностики гидроцилиндра

Проверка тормозной системы в целом и ГТЦ в частности выполняется при появлении характерных признаков:

на панели приборов загорелась красная лампа недостаточного уровня тормозной жидкости;
свободный ход педали сильно увеличился либо она откровенно проваливается;
для замедления машины приходится сильно давить педаль;
неравномерное торможение — автомобиль уводит в сторону при резком нажатии;
транспортное средство замедляется с трудом, педаль упирается в пол.

Простейший способ диагностировать проблемы гидроцилиндра — внимательно осмотреть его на предмет потёков. Обычно жидкость видна на корпусе вакуумного усилителя либо лонжероне под ГТЦ. Если расширительный бачок цел, нужно снимать и ремонтировать главный цилиндр.

Не проблемы с главным цилиндром указывают потёки жидкости на корпусе и под агрегатом

Ключом 10 мм поочерёдно выверните тормозные трубки всех контуров, вкручивая на их место заглушки — болты М8 х 1.
Снятые концы трубок тоже заглушите колпачками или деревянными клинышками.
Сядьте за руль и несколько раз надавите тормоз. Если гидроцилиндр исправен, через 2—3 качка камеры заполнятся жидкостью из бачка и педаль перестанет нажиматься.

Для проверки ГТЦ вместо трубок в отверстия нужно вкрутить винты с мелкой резьбой

На проблемном ГТЦ уплотнительные кольца (манжеты) станут перепускать жидкость обратно в бачок, провалы педали не прекратятся. Чтобы убедиться в поломке окончательно, открутите 2 фланцевые гайки цилиндра и отодвиньте его от вакуумного усилителя — из отверстия потечёт жидкость.

Случается, что раскисают манжеты второй камеры, кольца первой секции остаются работоспособными. Тогда в процессе диагностики педаль будет проваливаться медленнее. Помните, исправный ГТЦ не даст выжать педаль больше 3 раз и не позволит ей провалиться, поскольку жидкости некуда уходить из камер.

Когда не работает задний тормозной контур, при нажатии на толкатель жидкость вытекает только из 2 отверстий ГТЦ

Какой цилиндр ставить в случае замены

Чтобы избежать проблем при эксплуатации, лучше отыскать оригинальный ГТЦ тольяттинского производства, каталожный номер 21013505008. Но поскольку семейство автомобилей ВАЗ 2107 давно не выпускается, найти указанную запчасть становится непросто, особенно в отдалённых регионах. Альтернатива — изделия других производителей, неплохо зарекомендовавших себя на российском рынке:

ATE;
«БелМаг»;
«Базальт»;
LPR;
Fenox.

Судя по отзывам владельцев «семёрок» на тематических форумах, брак чаще всего попадается среди изделий бренда «Фенокс». Совет касательно покупки оригинальных запчастей: не приобретайте таковые на рынках и непроверенных магазинах, в подобных точках продаётся много подделок.

Оригинальные запчасти тормозной системы в заводской упаковке становятся редкостью и довольно часто подделываются

Бракованные запчасти попадались и во времена СССР. Помню случай из детства, когда отец взял меня перегонять из автосалона свои первые «Жигули». 200 км пути мы преодолевали всю ночь, поскольку на задних и передних колёсах самопроизвольно сжимались колодки, сильно грелись обода. Причину выяснили позже — брак заводского главного цилиндра, который бесплатно заменили на СТО по гарантии.

Главный тормозной цилиндр Ваз 2107

Полностью исправная тормозная система автомобиля ВАЗ 2107 является ключевым элементом обеспечивающего безопасность передвижения на автомобиле, как пассажиров, так и водителя

По этому следует уделять ей повышенное внимание, и при появлении незначительных признаков неисправности — незамедлительно приступить к ремонту

На ВАЗ 2107 главный тормозной цилиндр это один из основных элементов тормозной системы автомобиля. В основном у него может быть две неисправности. Первая это появление течи жидкости из главного тормозного, вторая в снижении эффективности тормозов, которую можно определить по провалам педали или ее “мягкости”. Обе эти неисправности можно устранить путем не очень сложного ремонта главного тормозного, этот ремонт состоит в том, что заменяются уплотнительные кольца и пыльник, но в некоторых случаях проблему может решить только замена цилиндра.

Как устроен главный тормозной цилиндр ВАЗ 2107

Главный тормозной цилиндр — это самая основа тормозной системы. Он изменяет давление в тормозной системе при нажатии тормозной педали. Он создает повышенное давление тормозной жидкости, заставляя поршни цилиндров выдвигаться и прижимать колодки к барабанам и тормозным дискам.

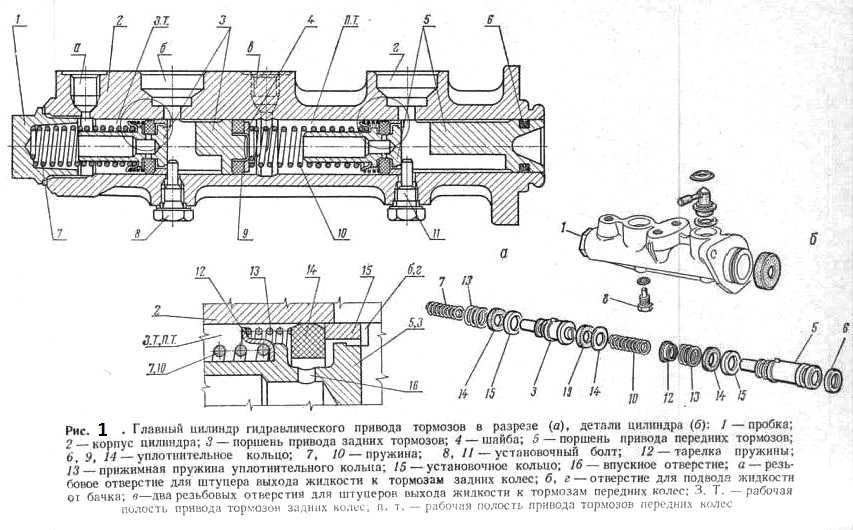

В корпусе тормозного цилиндра находятся два поршня с уплотнительными кольцами, которые следуют друг за другом. Первый цилиндр приводится в действие тормозной педалью, второй двигается за счет движения первого. Пружины обеспечивают возврат поршней на место после отпускания тормозной педали.

Снятие и ремонт главного тормозного цилиндра ВАЗ 2107

Чтобы снять, отремонтировать и установить на место тормозной цилиндр, понадобится минимум инструмента:

ключ на 13;
спец.ключ для тормозных трубок;
плоская отвертка;
ремкомплект главного тормозного цилиндра;
емкость для тормозной жидкости;
шприц;
тормозная жидкость.

Чтобы не пролить тормозную жидкости из бачка, ее нужно перелить в подготовленную емкость с помощью шприца. Порядок действий по снятию цилиндра заключается в следующем:

ослабить хомуты резиновых шлангов на штуцерах тормозного цилиндра;
снять шланги, идущие от бачка с тормозной жидкостью к штуцерам цилиндра;

специальным ключом открутить три тормозных трубки;

Примечание: момент затяжки тормозных трубок очень большой, попытки их открутить при помощи обычного рожкового ключа могут привести к срыву граней.

открутить гайки, крепящие главный тормозной цилиндр к вакуумному усилителю;
снять тормозной цилиндр.

Теперь необходимо разобрать главный тормозной цилиндр и провести осмотр на предмет царапин или раковин, если они не обнаружены, если зеркало чистое, значит возможен ремонт, в противном случае — замена главного тормозного новым. На этом этапе не должно возникнуть никаких проблем – надо поочередно открутить стопорные винты, начиная от пробки. Когда будете выкручивать второй винт, придерживайте поршень, чтобы он не вылетел под действием пружины. Первый поршень выйдет сам, второй надо будет выбивать, постучите корпусом по деревяшке.

снимите все уплотнительные кольца с поршней и тщательно протрите все детали — поршни, пружины, корпус;
замените резиновые уплотнители на поршнях;
соберите детали главного цилиндра и затяните гайку-пробку.

Прикрутите его к корпусу вакуумника, подсоединяем трубки, шланги от бачка. Трубки следует закрутить не полностью, залейте в бачок тормозную жидкость и, как только она начнет вытекать из-под трубок, закрутите их до конца. После окончательной сборки, скорее всего, понадобится прокачка системы, для удаления воздуха из нее, при этом произойдет полная замена жидкости.

Проверяем места соединений и сам главный тормозной на отсутствия течи. Также необходимо проверить эффективность тормозов. Если все нормально, значит ваш автомобиль ВАЗ 2107 готов к дальнейшей эксплуатации.

https://youtube.com/watch?v=ZLiWDHDdSdg

Немного теории

Для передачи усилия используется одно из свойств жидкости – ее несжимаемость. То есть при создании усилия на жидкость, объем ее не меняется, и она выступает в качестве передатчика.

Гидравлический привод тормозов более практичен, чем механический или пневматический, но в нем имеется один недостаток – если в жидкость попадет воздух, то передача усилия значительно снизиться. Все потому, что воздух, как и любой газ, является сжимаемым. В результате, наличие воздуха приводит к изменению объема жидкости при создании усилия (за счет сжатия газа). Из-за этого усилие уже не передается на исполнительные механизмы, поскольку оно поглощается изменением объема.

Получается, что эффективная работа тормозов на ВАЗ происходит только пока в систему привода не попадет воздух. А произойти это может по нескольким причинам.

Прокачка передних тормозов Ваз

Поэтому, чтобы получить доступ к штуцеру внешнего поршня, чтобы прокачать тормоза на ВАЗ-2105, придется снимать колесо. Здесь тоже действует принцип удаленности механизма от главного цилиндра, поэтому первым прокачивается левое колесо. Делается все так:

Выдомкрачиваем колесо и снимаем его;
Штуцер внутреннего поршня трогать не нужно (да и не всегда он имеется, вместо него может быть просто заглушенное отверстие). Далее прокачка проводиться по уже знакомой схеме: накачивание – слив – накачивание (4-5 раз);
Последним прокачивается правое переднее колесо. Алгоритм действий – идентичен;

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
направляет лишнюю ТЖ в расширитель;
возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
для того, чтобы затормозить, нужно сильно давить на педаль;
большой свободный ход педали, порой она проваливается;
при резком торможении машина уходит в сторону от направления движения;
машина медленно тормозит, педаль максимально отжата;
утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

набор ключей;
спецключ для выкручивания тормозных трубок;
отвертка;
груша или шприц;
узкогубцы;
пластиковый бутыль для жидкости;
ветошь;
репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Ремонт и замена главного тормозного цилиндра ВАЗ-2107

Необходим главный тормозной цилиндр ВАЗ-2107 для создания давления в системе, чтобы колодки зажали диски и автомобиль остановился. За состоянием этого механизма нужно внимательно следить, так как от него зависит не только удобство пользования автомобилем, но и безопасность водителя и пассажиров. Если вдруг заметили поломку в тормозной системе, нужно ее скорее устранить.

Основные поломки ГТЦ

В главном тормозном цилиндре ВАЗ-2107 постоянно находится жидкость, которая при поломках может вытекать наружу. Всего неисправностей две – вытекание жидкости из ГТЦ, а также существенное падение эффективности тормозной системы. Обычно все поломки устраняются ремонтом (заменой) главного цилиндра и прокачкой системы.

Для ремонта цилиндра потребуется заменить почти все его составляющие: пыльники, манжеты, при необходимости поршни. Но иногда ремонт нецелесообразно проводить, поэтому лучше полностью заменить механизм. Если на внутренних стенках цилиндра присутствует существенная выработка, это приведет к потере герметичности даже при установке новых уплотнительных колец.

Инструменты для проведения ремонта

Для того чтобы провести ремонт главного тормозного цилиндра на ВАЗ-2107, вам нужно подготовить такие инструменты, как:

Ключи на «10» и «13». Желательно чтобы имелись как накидные, так и рожковые.
Ключ обжимного типа для тормозных трубок.
Плоская отвертка.
Банка для сбора жидкости.

Находится ГТЦ в подкапотном пространстве, непосредственно на вакуумном усилителе.

Демонтаж главного цилиндра

Прежде чем производить демонтаж, вам потребуется слить жидкость из расширительного бачка и снять трубки. Затем вам потребуется выполнить такие действия:

При помощи специального ключа на «10» ослабьте затяжку всех трубок.
Выкрутите полностью трубки обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.
После отключения ГТЦ от системы необходимо с помощью ключа на «13» выкрутить гайки, которыми осуществляется крепеж к корпусу вакуумного усилителя.

На этом демонтаж окончен. Замену тормозного цилиндра нужно производить в строго обратной последовательности. Но если же имеется возможность сделать ремонт, проводите разборку цилиндра.

Как разобрать ГТЦ?

Точный ответ на то, можно ли произвести ремонт, можно дать лишь после того, как разберете главный тормозной цилиндр ВАЗ-2107. Чтобы это сделать, вам достаточно выполнить простые манипуляции:

Выкручиваете первый стопорный винт и извлекаете поршень с пружиной.
Выкручиваете второй стопорный винт, отверстие нужно прикрыть пальцем, так как поршень может выскочить.

Если вдруг поршень заклинило, его нужно выбить – для этого маленьким деревянным бруском постучите по корпусу главного цилиндра. Обязательно произведите осмотр:

На зеркальной внутренней поверхности не должно быть царапин, раковин, иных повреждений.
В отверстиях под стопорные винты резьба должна быть целой.
Цилиндр не должен иметь отверстие в форме эллипса.

В том случае, если отсутствуют повреждения, можно сделать ремонт. Для этого используете специальный комплект для тормозного цилиндра. Цена его намного ниже, нежели механизма в сборе – около 80-100 рублей, в зависимости от производителя. Стоимость нового ГТЦ не менее 700 рублей.

Вам потребуется снять все уплотнительные колечки, протереть детали – корпус, пружины и поршни. После этого надеваете манжеты и осуществляете сборку главного тормозного цилиндра ВАЗ-2107. Ее производите в обратной последовательности, трубки затягивать нужно с большим усилием, но без фанатизма. После заливки жидкости проводите прокачку и осмотр на предмет наличия протечек. Если таковые имеются, то необходимо сильнее затянуть штуцеры. Если жидкость выходит из-под отверстия возле вакуумника, придется заменить цилиндр полностью.
