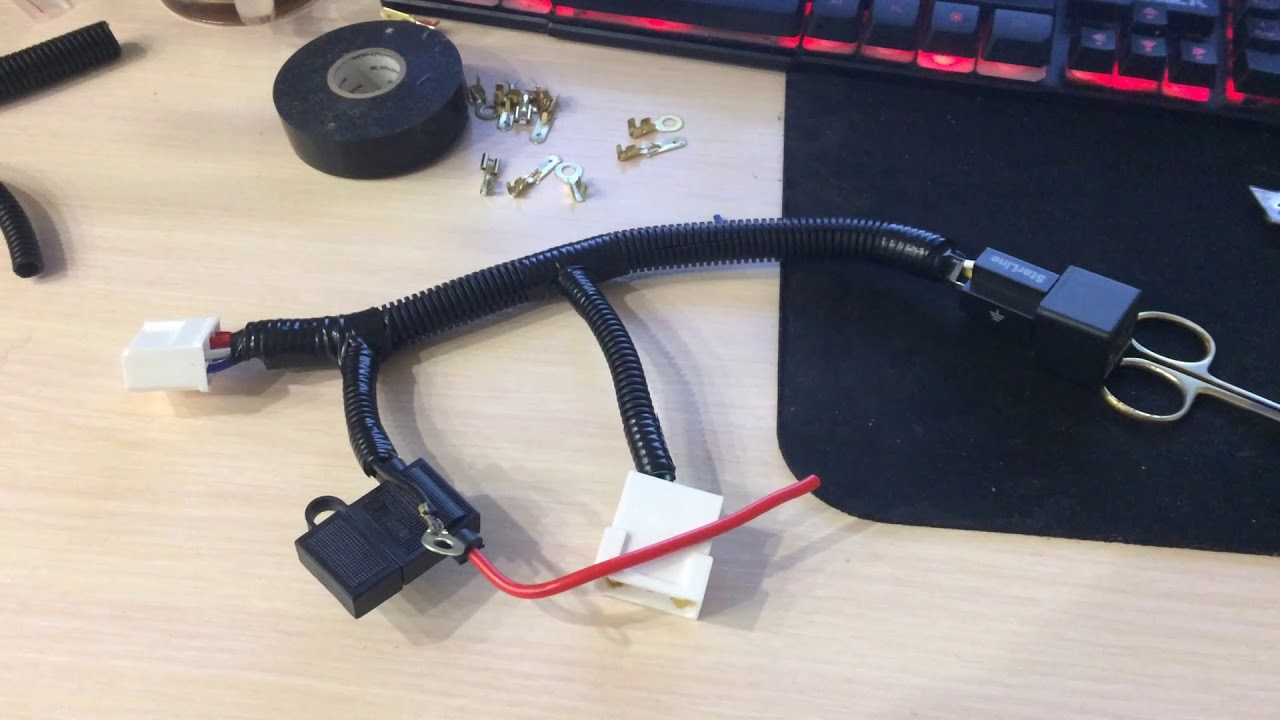

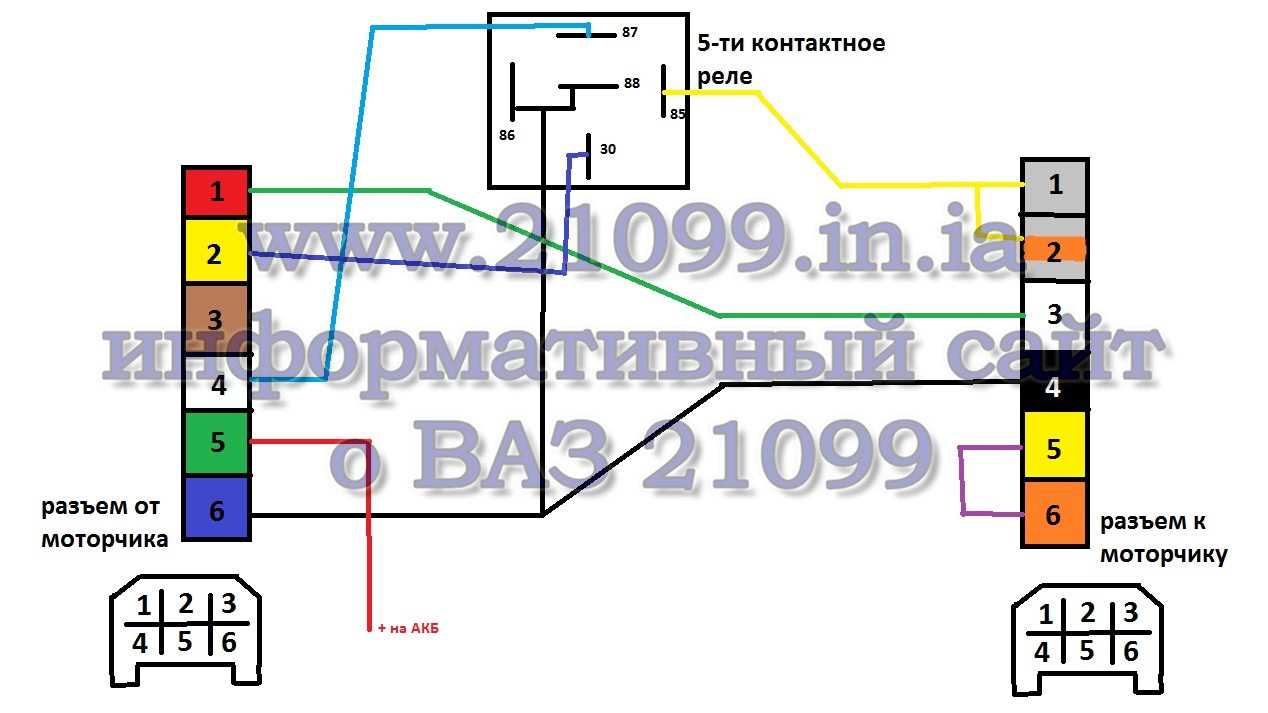

Почему медленно работают дворники на ваз 2109?

Вердикт

На автомобиле ВАЗ 2109 одновременно не работают электромотор и дворники по следующим причинам:

• примерзшие щетки;
• неправильное расположение щеткодержателей в крайних положениях и дефекты в геометрии;
• окисленные/обгоревшие контактные разъемы и дефектные провода;
• дефектное реле;
• износ щеточно-коллекторного узла в моторедукторе;
• неисправный концевой выключатель.

Исправно функционирующий моторедуктор может не передавать крутящий момент на дворники в таких случаях:

• ослаблены гайки крепления рычагов на оси ведомых валов трапеции;
• откручена гайка, прижимающая кривошип трапеции к ведомой шестерне редуктора;
• выкрошены зубья на шестернях редуктора.

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя (52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

— или в обмотках электродвигателя стеклоочистителя.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Моторчик стеклоочистителя – когда неизбежен ремонт?

При движении автомобиля в неблагоприятных погодных условиях большое значение имеет своевременная очистка ветрового стекла, и нередко возникает вопрос, как проверить моторчик стеклоочистителя. Основное предназначение агрегата заключается в избавлении ветрового проема автомобиля от влаги, снега и других атмосферных осадков, поэтому разберемся, как поддерживать этот механизм в рабочем состоянии.

Моторчик стеклоочистителя – что это и как работает?

Современные автомобили оснащаются двумя стеклоочистителями, которые для переднего стекла имеют двойную конструкцию (имеется две резинки на щетке для более эффективной работы), а для заднего – одинарный вариант. Большинство стеклоочистителей лобовика работают в трех основных режимах. Эти режимы представляют собой прерывистую, медленную и быструю работу.

Стеклоочиститель лобовика включает в свою конструкцию электрический двигатель с редуктором, систему рычагов, щетки и механизм, автоматически возвращающий дворники авто в исходное положение. Одновременно с очистителем осуществляется работа омывателя ветрового стекла. Когда этот небольшой, но важный механизм перестает работать, не стоит медлить с его починкой, ведь погода редко бывает предсказуема.

Ремонт моторчика стеклоочистителя – как установить причину поломки?

Может быть несколько причин, почему не работает стеклоочиститель, рассмотрим часто встречающиеся ситуации чуть ниже. В первую очередь может отсутствовать контакт между коллектором и щетками. Если после разборки электродвигателя и зачистки контактов неисправность не устранилась, то в этом случае, скорее всего, необходим ремонт моторчика стеклоочистителя, но есть еще несколько вариантов, которые стоит проверить до кардинальных мер.

В случае, если заклинили рычаги или заел редуктор, может сработать биметаллический предохранитель. Тогда ваша система тоже не будет отзываться на попытки ее включить. Естественно, поправив положение указанных компонентов и заменив предохранитель, можно решить эту проблему. После устранения неисправности стеклоочиститель должен нормально работать.

Иногда этот механизм начинает функционировать только на одной скорости. В этом случае, скорее всего, неисправен переключатель или резистор. Щетки могут не устанавливаться в нижнее положение, для этого необходимо отрегулировать механизм остановки. Нередко бывают ситуации, когда при включении стеклоочистителя возникают посторонние звуки в виде скрипа или скрежета. Если это не связано с сухостью стекла или наличием под резинками щеток песка, то, видимо, барахлит что-то внутри, поэтому пора заглянуть поглубже.

Строение стеклоочистителя не сложное. На пальцы крепятся рычаги щеток, которые могут быть самыми первыми подозреваемыми источниками посторонних звуков. Как правило, они закисают во втулках кронштейна из-за нарушений защиты, когда внутрь попадает вода и грязь. Если же и эту проверку устройство прошло успешно, а звук сохранился, то необходим ремонт или замена моторчика стеклоочистителя.

Для того чтобы снять моторчик, нужно обесточить систему электрооборудования, и только после этого его можно демонтировать.

Замена моторчика стеклоочистителя – как снять устройство?

Иногда моторчик заднего стеклоочистителя, также как и переднего, попросту выходит из строя. Вряд ли это будет частая поломка, но если она вас застала, ничего не поделаешь, придется разбираться. Для того чтобы произвести ремонт устройства, его нужно снять, а это довольно трудоемкий процесс. Для примера обычно приводятся классические ВАЗовские модели, наиболее полно демонстрирующие весь технический процесс. Итак, снятие моторчика проходит в несколько этапов:

• Откручиваются гайки, которыми крепятся рычаги щеток, после чего их можно снять с конусных шлицев привода. Если сделать это трудно, на шлицы может быть нанесена проникающая смазка.
• Приводы рычагов щеток демонтируются путем откручивания гаек крепления, а затем производится снятие пластмассовых втулок и резиновых прокладок.
• Колодка проводов в жгуте отсоединяется и вынимается путем приподнимания края уплотнителя, через прорезь в перегородке моторного отсека.
• Следующим этапом производится непосредственное снятие стеклоочистителя. Затем с него откручивается шайба и пружинный фиксатор, отсоединяется тяга.
• После откручивания трех болтов крепления можно достать и моторчик.

После визуального осмотра все негодные части следует заменить. Если восстановление невозможно, то следует приобрести новый моторчик. Сборка всей системы очистки стекол производится в обратной последовательности.

Как проверить моторчик дворников на ВАЗ 2109 напрямую

Здравствуйте! Меня зовут Алексей Диваков, я опытный автомеханик и специалист по автомобилям. В данной статье я расскажу вам о том, как правильно проверить моторчик дворников на ВАЗ 2109 напрямую без необходимости прибегать к помощи специалиста.

Подготовка к проверке

Перед тем, как приступить к проверке моторчика дворников, убедитесь, что сами дворники и стекло автомобиля в чистом состоянии. При наличии грязи или остатков масла на стекле, моторчик может работать неправильно или даже повредиться. Также, убедитесь, что вам доступно необходимое инструментарием, включая отвертки и мультиметр.

Проверка моторчика дворников

Для начала, откройте капот автомобиля и найдите моторчик дворников. Обычно он находится в нижней части ветрового стекла и представляет собой небольшое устройство с проводами, подключенными к нему. Приступим к проверке:

1. Подсоедините мультиметр к моторчику дворников, помня о правильной полярности. Плюсовой провод подключите к клемме «+», а минусовой – к клемме «-».
2. Включите дворники на максимальную скорость с помощью переключателя в салоне автомобиля.
3. Настройте мультиметр в режим измерения переменного тока (ВА).
4. Определите, на какую скорость вращается моторчик. Обычно он имеет несколько скоростей, и каждая из них имеет разное напряжение. Если моторчик дворников работает только на одной скорости, это может указывать на неисправность.
5. Проверьте напряжение на каждой скорости и сравните полученные значения с нормой. Обычно для ВАЗ 2109 напряжение на каждой скорости составляет:

• С первой скоростью — около 12 В;
• Со второй скоростью — около 6 В;
• С третьей скоростью — около 4 В.

В случае, если напряжение значительно отличается от указанных норм, это может указывать на неисправность моторчика дворников.

Если же вы не обнаружили никаких отклонений в напряжении, проблема может заключаться в других элементах системы дворников, таких как реле, провода или переключатель.

Помните, что данная проверка является самостоятельной и не всегда может точно определить причину неисправности моторчика дворников. В случае возникновения серьезных проблем, рекомендуется обратиться к специалисту для более точной диагностики и ремонта.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию ” выключено”, и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Замена лобового стекла в машине

Камнепад, трещина или неисправное уплотнение – это причины, по которым необходимо заменить лобовое стекло на автомобиле.

Когда необходимо заменить лобовое стекло на автомобиле?

Чтобы лобовое стекло автомобиля обеспечивало свободный обзор, оно должно быть в идеальном состоянии. Запотевшие окна из-за неисправных уплотнений и попадания воды или трещин из-за камнепада могут не только затруднить просмотр, но и стать угрозой безопасности. Замена лобового стекла необходима при таких ситуациях:

• Ограничение поля зрения. Когда отверстия или трещины находятся в поле зрения водителя, например, в результате падения камня. Это примерно та область, которую покрывает стеклоочиститель во время работы;
• Опасность растрескивания. Если отверстия или трещины в лобовом стекле больше 2,5 см.
• Риск разбитого стекла. Если повреждение происходит слишком близко к краю лобового стекла. Это диапазон 10 см, измеренный вокруг всего лобового стекла.
• Неэкономичные затраты на ремонт. Когда устранение повреждения стекла или ремонт неисправных уплотнений со снятием диска настолько дороги, что стоимость полной замены переднего стекла дешевле.

Замена лобового стекла

Сколько времени займет замена лобового стекла, зависит от способа работы, опыта и класса автомобиля. Если всё находятся на месте и есть правильный инструмент, замена лобового стекла может быть выполнена в течение часа. В Интернете можно найти инструкции по изготовлению самостоятельно, которые дают советы по снятию и установке сломанного лобового стекла. Однако, как показывает взгляд на инструкции по работе, снятие автомобильных стекол – это сложная процедура, для которой требуются специальные тяговые и удерживающие инструменты. И если автомобиль оснащен такими технологиями, как обогрев переднего стекла, передняя камера или датчики, встроенные в диск, то, безусловно, замену переднего стекла лучше выполнять специалистам.

Признаки неисправности

Чтобы разобраться с поломкой стеклоочистителя, давайте рассмотрим, какие признаки она может иметь.

Симптомы неисправности могут быть следующие:

• при включении устройство вообще никак не реагирует (реле не щелкает, электродвигатель не работает);
• реле срабатывает, но электродвигатель не включается;
• и реле, и электродвигатель работают, но щетки не двигаются или двигаются в неправильном направлении;
• не работает прерывистый режим дворников ВАЗ-2109 ;
• электродвигатель в прерывистом режиме не останавливается;
• дворники работают медленно.

А теперь разберем каждый из признаков в отдельности в разрезе вероятных неисправностей и способов их устранения.

Почему не работает задний дворник ВАЗ 2109? Поиск и ремонт неисправностей

Стеклоочистители, дворники, щетки — это по сути одно и то же. Как правило мы вспоминаем о существовании оных исключительно когда начинается дождь или когда очередная пролетающая мимо птичка посулила нам большое богатство прямо на «лобовуху» :-). Тогда-то мы и вспоминаем о существовании этих чудо устройств, способных так легко и непринужденно сделать всю грязную работу или просто обеспечить нам нормальную видимость во время дождя, необходимую для безопасного движения.

Согласно «закону подлости» дворники перестанут работать именно в тот момент, когда пойдет дождь, снег или когда стекло будет нуждаться в чистке. Но от этого легче не становится, неисправность нужно устранить, однако перед этим ее не мешало бы найти. На практике оказалось, что найти причину почему не заводится двигатель гораздо проще, чем понять почему не работает задний дворник ВАЗ 2109. Честно говоря, по началу, даже не знал с чего начать и что собственно проверять, механизм простой как «два рубля» и каких-либо сбоев быть не может, однако факт остается фактом, дворник не работает и не реагирует ни на что.

Как вы уже догадались, сегодня речь пойдет о заднем дворнике, точнее о том, почему не работает задний дворник ВАЗ 2109.

Итак, давайте разбираться что, как и почему…

Не работают стеклоочистители: моторчик крутит и щетки на месте:

• Причиной этого может быть плохой контакт или сильный износ приводного вала редуктора.
• Открутилась гайка крепления трапеции к приводу.

Задний дворник не работает и не слышно звука моторчика:

• Возможно из строя вышел подрулевой включатель дворника. Проверьте тестером напряжение на проводах.
• Из строя вышел сам привод (мотор) стеклоочистителя.

Проблема с контактами, которые идут к моторчику или в самом редукторе. Используя тестер, проверьте рабочий мотор или нет, в случае если он не рабочий вам придется разбирать его или произвести полную замену.

Как снять мотор-редуктор заднего дворника ВАЗ 2109?

1. Установите задний дворник ВАЗ 2109 в вертикальное положение и открутить гайку крепления.
2. После снимите рычаг стеклоочистителя полностью.
3. Снимите защитный колпачок тот, что на валике.
4. Ключом открутите гайку крепления кронштейна.
5. Далее снимаем обивку багажника, вынув пистоны по очереди только в тех местах, которые не позволяют добраться к колодке с проводами.
6. После снятия обивки, Вы увидите две колодки одна с проводами, вторая — колодка жгута. Вам нужно их отсоединить.
7. Осталось открутить два болта стеклоочистителя и снять его с задней двери.

Приступим к разборке самого стеклоочистителя ВАЗ 2109

1. Снимите резиновое кольцо и шайбу с корпуса редуктора.
2. После этого снимаем по очереди стопорное и уплотнительное кольцо.
3. Открутите винты крепления крышки редуктора, после чего снимите крышку с кронштейном.
4. Под крышкой вы увидите уплотнительную прокладку, которую также необходимо снять.
5. В корпусе редуктора расположен механизм, который водит дворник — достаем его из корпуса.
6. При помощи отвертки извлеките шестерню редуктора.
7. Достаньте из корпуса якорь.

Теперь проверьте механизм

1. Щетки в щеткодержателе должны свободно передвигаться, в случае заедания замените их новыми.
2. Про помощи тестера проверьте работоспособность моторчика. При необходимости нужно заменить.
3. Проверьте шестерню редуктора, при сильном повреждении зубов замените ее новой.
4. Резьба валиков должна быть целой.
5. Проверьте также целостность резиновых деталей, при сильном износе обязательно замените их на новые.

Распространенные неполадки передних дворников

Даже старые дворники в модели ВАЗ-2109 сделаны настолько качественно, что могут обеспечить долгую стабильную работу. Конечно, если за ними хорошо следить и не допускать неблагоприятных ситуаций. Причин поломок и их проявлений может быть немало, но не нужно отчаиваться или запутываться раньше времени. Иногда отремонтировать дворники бывает довольно просто.

Что в механизме может работать не так:

• дворники двигаются нестабильно или медленно;
• происходит самопроизвольное включение или не работает выключение;
• поломан переключатель режимов или отдельные его опции;
• омыватель неисправен, или во время его работы не двигаются сами щетки;
• мотор-редуктор поломан или работает только он из всего механизма;
• дворники плохо очищают стекло.

Неисправность в двигателе и проводке

Если неисправность не исчезнет, может быть, дело в двигателе стеклоочистителя. Он может потреблять повышенный ток по некоторым причинам. Например, подгорел коллектор, либо стерлись щетки.

Конечно, можно попробовать заменить графитовые щетки коллектора , но чаще всего меняют весь моторчик целиком.

Если вы уверены, что износились щетки моторчика, то их можно заменить самостоятельно.

При покупке графитовых щеток проведите ими по листу бумаги. Должен остаться след, как от простого карандаша. Если же они царапают бумагу, то такие щетки очень быстро испортят коллектор.

Одной из причин может стать обрыв или короткое замыкание в обмотках двигателя стеклоочистителя. Диагностика этой поломки не представляет особого труда.

Исправный двигатель будет работать, если на него напрямую подать напряжение от аккумулятора. В противном случае нужно его заменить.

Также необходимо обратить внимание на состояние креплений, шестеренчатого редуктора и концевого выключателя. Крепления не должны быть разболтаны, на шестеренках редуктора не должно быть механических повреждений

Контакты концевого выключателя не должны иметь нагара или ржавчины.

Проверьте по очереди все контакты, начиная с колодки электродвигателя рядом с монтажным блоком. При необходимости зачистите надфилем. Также в любом автосервисе можно «прозвонить» проводку, от гнезда реле до подрулевого переключателя.

А когда поломка будет найдена и успешно устранена, не забудьте проверить бачок стеклоомывателя! Ведь в случае, если в нем будет отсутствовать жидкость, дворники могут царапать лобовое стекло автомобиля.

В принципе, диагностика и ремонт большинства неисправностей стеклоочистителей на ваз 21099 не представляет из себя особой сложности. Но часто требуют демонтажа всего механизма, а также электрической части, что трудоемко и отнимает достаточно много времени.

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей.Снимается механизм дворников ветрового стекла на ваз2109 и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения. Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

• Отсоединяем провод минусовой клеммы аккумулятора
• Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
• Снимаем рычажки щеток с валиков стеклоочистителя

Откручиваем и снимаем рычажки щеток стеклоочистителя

При помощи плоскогубцев (пассатижей) сдергиваем рычаг со шлицев, затем полностью откручиваем гайку. Снимаем рычаг стеклоочистителя.

• Снимаем защитные колпачки, по одному с каждой стороны
• Отворачиваем по одной гайке от верхнего крепления кронштейна с двух сторон
• Снимаем специальные выравнивающие резиновые шайбы, расположенные с двух сторон
• Открываем капот на автомобиле ваз 2109, отсоединяем разъем с проводками от колодки
• Затем смещаем вентилятор отопителя в правую сторону по отсеку, расположенному перед ветровым стеклом, если этого не сделать, то вентилятор будет мешать нам, вынуть стеклоочиститель.
• Снимаем крышку с блока предохранителей и реле
• Вынимаем из монтажного блока все реле: так как они мешают снятию дворника

Отсоединяем разъем от колодки. Вынимаем все реле, чтобы не мешали снятию дворника

• Отворачиваем болт нижнего крепления от кронштейна стеклоочистителя.
• Сжимаем, пластмассовый держатель проводков и вынимаем его из щели в кузове
• Снимаем держатель с проводков, чтобы его не потерять
• Выводим валики механизма дворников из отверстий расположенных в кузове
• Сдвигаем стеклоочиститель таким образом, чтобы его двигатель находился в широкой части нашего отсека, расположенного перед ветровым стеклом (это место установки вентилятора печки)
• Поворачиваем стеклоочиститель, и выводим его двигатель из отсека
• Сдвигаем дворник в сторону блока предохранителей и реле
• Вынимаем его из отсека
• Отворачиваем гайку, крепящую кривошип механизма дворника
• Снимаем кривошип с валика редуктора дворника, поддев его плоской отверткой

Поддев плоской отверткой, снимаем кривошип с валика редуктора

• Отворачиваем три болта, крепящих редуктор дворника с электродвигателем
• Откручиваем два винтика, крепящих провода электродвигателя стеклоочистителя
• Отсоединяем провода от биметаллического термо предохранителя
• Снимаем с кронштейна двигатель стеклоочистителя
• Затем снимаем стопорное колечко с вала редуктора дворника
• Снимаем регулировочные шайбы с вала редуктора

• Откручиваем три винта, крепящих крышку редуктора дворника
• Снимаем крышку редуктора

Откручиваем винты (их три), они обозначены стрелочками, чтобы снять крышку редуктора

• Снимаем панель с редуктора дворника
• Вынимаем шестерню редуктора дворника
• Откручиваем два винта (второй располагается за корпусом редуктора дворника) и вынимаем две закладные гайки

Откручиваем винты и вынимаем закладные гайки

• Снимаем корпус редуктора дворника с корпуса электродвигателя вместе со щеткодержателем
• Вынимаем якорь из корпуса двигателя дворника
• Продуваем корпус после разборки электродвигателя сжатым воздухом для того, чтобы удалить из него угольную пыль
• Снимаем стопорные колечки с обоих валиков механизма дворников
• Затем снимаем регулировочные шайбы с двух валиков механизма стеклоочистителя.
• Вынимаем тяги из кронштейна и снимаем с обоих валиков регулировочные шайбы
• Вынимаем уплотнительные кольца из специальных проточек с обеих сторон от кронштейна.

Дальше разобрать систему трапеции невозможно, ее тяги имеют полностью неразборную конструкцию (фото внизу):

• 1 – обозначен кривошип
• 2 — короткая тяга дворника
• 3 — шарнир тяг
• 4 — это валик механизма дворника
• 5 — длинная тяга

• Проверяем пружинки щеток, если пружинки щеток электродвигателя повреждены либо потеряли упругость, заменяем щетки новыми
• Проверяем легкость перемещения щеток в щеткодержателе
• Заменяем изношенные либо имеющие сколы щетки, они должны свободно перемещаться и без заеданий
• Припаиваем выводы новых щеток (при замене) к щеткодержателю

Проверяем упругость пружинок и плавность перемещения самих щеток

• Зачищаем коллектор при помощи мелкой шкурки (наждачной бумаги), если он загрязнен либо на нем присутствуют риски, царапины и т.д.
• Если коллектор сильно изношен или обгорел, заменяем якорь либо редуктор в сборе с электродвигателем
• Обнаружив следы заедания на самих шейках якоря, зачищаем их при помощи мелкой шкурки

Особенности устройства электродвигателя

Базис стеклоочистителей состоит из нескольких отдельных элементов. Среди них следующие:

• ось рычага;
• электромотор (прибор, приводящий стеклоочиститель в работу);
• рычаг щёток;
• щётки;
• щёткодержатель;
• монтажный блок;
• корпус;
• моторедуктор.

Независимо от модели и производителя, такие детали незаменимы. Разные вариации объясняются лишь модельными характеристиками. Для примера, в самых последних новинках автомобильной отрасли присутствуют модернизированные варианты с самыми различными функциями.

Некоторые из них располагают функцией подогрева, некоторые работают на автоматической основе, реагируя на любой контакт с водой или грязью на лобовом стекле. В общем, это все существующие детали прибора, поэтому следующий этап изучения его работы заключается в обзоре базовых понятий.

Не секрет, что все очистители стекла представляют собой очень хрупкое и уязвимое приспособление, которое нуждается в усиленном уходе и может сломаться. Такой конструктивный элемент вынужден справляться со всей работой очищения лобового стекла, поэтому при продолжительной эксплуатации замечается такая проблема, как быстрый износ.

Неприятность связана с постоянным контактированием резиновой щётки с поверхностью стекла и большими нагрузками. В результате хорошая модель должна располагать внушительной гибкостью и жёсткостью.

Как проверить моторчик стеклоочистителя? При проверке моторчика стеклоочистителя на исправность достаточно обратить внимание на ряд ключевых тонкостей и предопределяющих факторов. Один из них — погодные условия

Не секрет, что продолжительное воздействие низких температур, жара и дождь не самым лучшим образом сказываются на состоянии и работе деталей.

Провести проверку электродвигателя стеклоочистителя совсем несложно. Если есть какие-нибудь дефекты, на лобовом стекле будут заметны царапины или полосы. А также не исключается появление некорректного шума от работы щёточек. Кроме этого, щёточки могут двигаться очень медленно, не в такт, или очень быстро

В таком случае следует обратить внимание на моторчик

При осмотре учтите состояние реле или рычага. Если из строя вышел один из важных элементов, это будет сопровождаться движением щёточек в разных направлениях. Если щётки стеклоочистителя начинают слетать в режиме активной работы, придётся применить новый щёткодержатель.

Принцип работы

Современные автомобили и многие другие транспортные средства могут оснащаться двумя стеклоочистителями. Подобное решение располагает двойной конструкцией для переднего стекла.

Она не включает в себя резинки, размещенные на щётке, которые обеспечивают более эффективную и продуктивную работу, а также для заднего стекла (здесь речь идёт об одинарном варианте).

Большинство существующих моделей способны работать в трёх разных режимах:

• Медленный режим.
• Прерывистый режим работы.
• Быстрая работа.

В основе каждого очистителя стекла находится соответствующий двигатель, который оборудован редуктором, щётками, системой рычагов и автоматизированным механизмом, позволяющим возвращать дворники в исходное положение.

Кроме этого, вместе с устройством функционирует прибор подачи воды на всю область лобового стекла. Если он выходит из строя, автомобилист должен серьёзно задуматься о предстоящем ремонте.
