Коды неисправностей Хендай Акцент
Главная — Hyundai — Accent — Электрический
Таблица кодов неисправностей HI-SCAN для Hyundai Accent. Диагностический разъем для Hyundai Accent расположен на приборной панели со стороны водителя в нижней части вентиляционного отверстия.
1. выключите зажигание. Подключите прибор HI-SCAN к диагностическому разъему. 3. 3. включите зажигание. 4. 4. считайте коды неисправностей на приборе HI-SCAN. Очистите диагностические коды неисправностей. 7. 7. отсоедините сканирующий прибор HI-SCAN от диагностического разъема.
Диагностика Hyundai Accent с помощью вольтметра.
8. выключите зажигание. 9. подключите вольтметр к контакту 1 диагностического разъема. 10. подключите кабель L к контакту 15 диагностического разъема. 11. На вольтметре отображается выходной сигнал. 12. Считайте диагностические коды ошибок. 13. 13. очистите диагностические коды неисправностей.
| Код | Неисправность |
| P1703 | Датчик положения дроссельной заслонки Хендай Акцент |
| P0712 | Замыкание электрической цепи датчика температуры трансмиссионной жидкости |
| P0713 | Обрыв электрической цепи датчика температуры трансмиссионной жидкости |
| P1709 | Обрыв электрической цепи выключателя принудительного включения пониженной передачи kickdown |
| Замыкание электрической цепи выключателя принудительного включения пониженной передачи kickdown | |
| P0727 | Обрыв электрической цепи датчика частоты вращения коленчатого вала двигателя |
| P0717 | Обрыв электрической цепи генератора импульсов А |
| P0722 | Обрыв электрической цепи генератора импульсов В |
| P0750 | Переключающий электромагнитный клапан А |
| P0755 | Переключающий электромагнитный клапан В |
| P0760 | Переключающий электромагнитный клапан С |
| P0707 | Обрыв электрической цепи переключателя режима работы коробки передач Хендай Акцент |
| P0708 | Замыкание электрической цепи переключателя режима работы коробки передач |
| P0745 | Обрыв электрической цепи электромагнитного клапана контроля давления |
| P0765 | Замыкание электрической цепи электромагнитного клапана контроля давления |
| P0743 | Электромагнитный клапан демпфера сцепления |
| P1744 | Вибрация демпфера сцепления Хендай Акцент |
| P0731 | Нарушение функционирования системы первого блока шестерен |
| P0732 | Нарушение функционирования системы второго блока шестерен |
| P1765 | Сигнальные линии запроса уменьшения крутящего момента |
| P1766 | Сигнальные линии выполнения уменьшения крутящего момента |
| P0733 | Нарушение функционирования системы третьего блока шестерен |
| P0734 | Нарушение функционирования системы четвертого блока шестерен |
Привод isc разомкнут акцент
Взял в работу Hyundai Accent 2007г. двигатель 1,6 v16 бензиновый. Притащили на галстуке вчера вечером перед закрытием. Перед уходом попытался завести, но акумулятор оказался севшим для этого и тогда подключил Launch который мне выдал ошибки P0441, P1123 и P1610.
с первыми двумя ошибками я разобрался: p0441 Нарушена работоспособность системы улавливания паров топлива p1123 Обогащенная топливная смесь

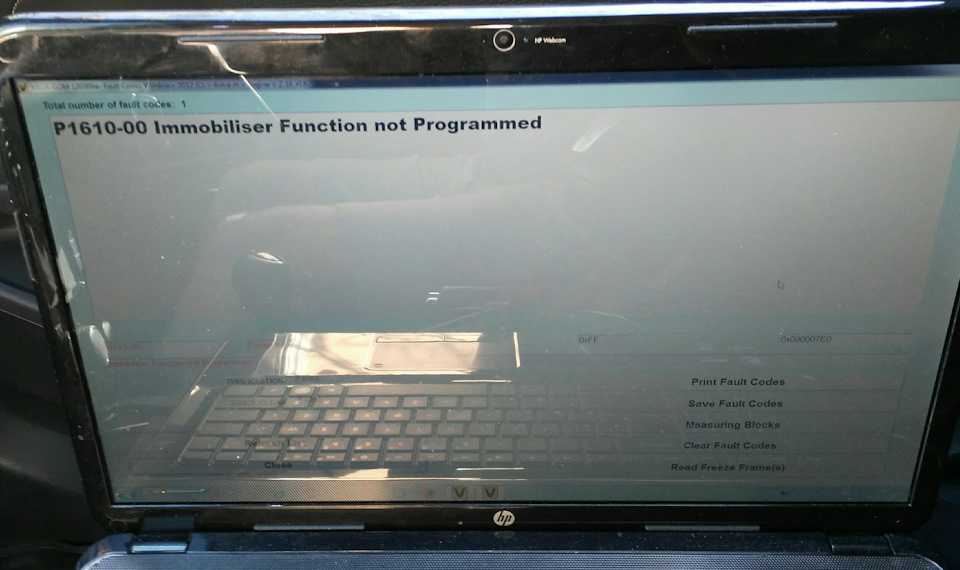

А вот ошибка P1610 на многих сайтах и форумах трактуется по разному. По первым двум ошибкам напрашивается вывод о конденсате в бензине и неисправности регулятора давления топлева, по скольку это беда началась с сырой погоды, но всёже хотелось бы точно знать что означает третья ошибка для полноты картины. Если кто сталкивался с таким чудом, прошу помогите с трактовкой.
Для Accent (MC) код ошибки P1610 трактуется как блок управления двигателем без иммобилайзера установлен на машину с иммобилайзером. Это мой перевод ,оригинальный текст прилагаю.
Интересно какие текущие данные в системе иммобилайзера. Как работает лампа иммо?
p0441 Нарушена работоспособность системы улавливания паров топлива p1123 Обогащенная топливная смесь

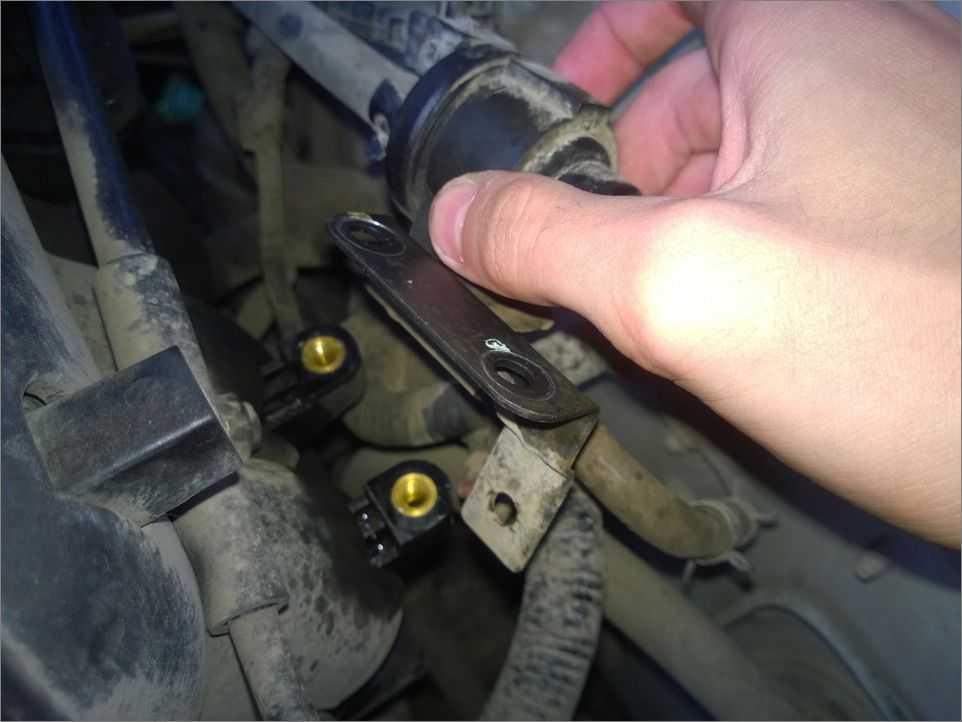

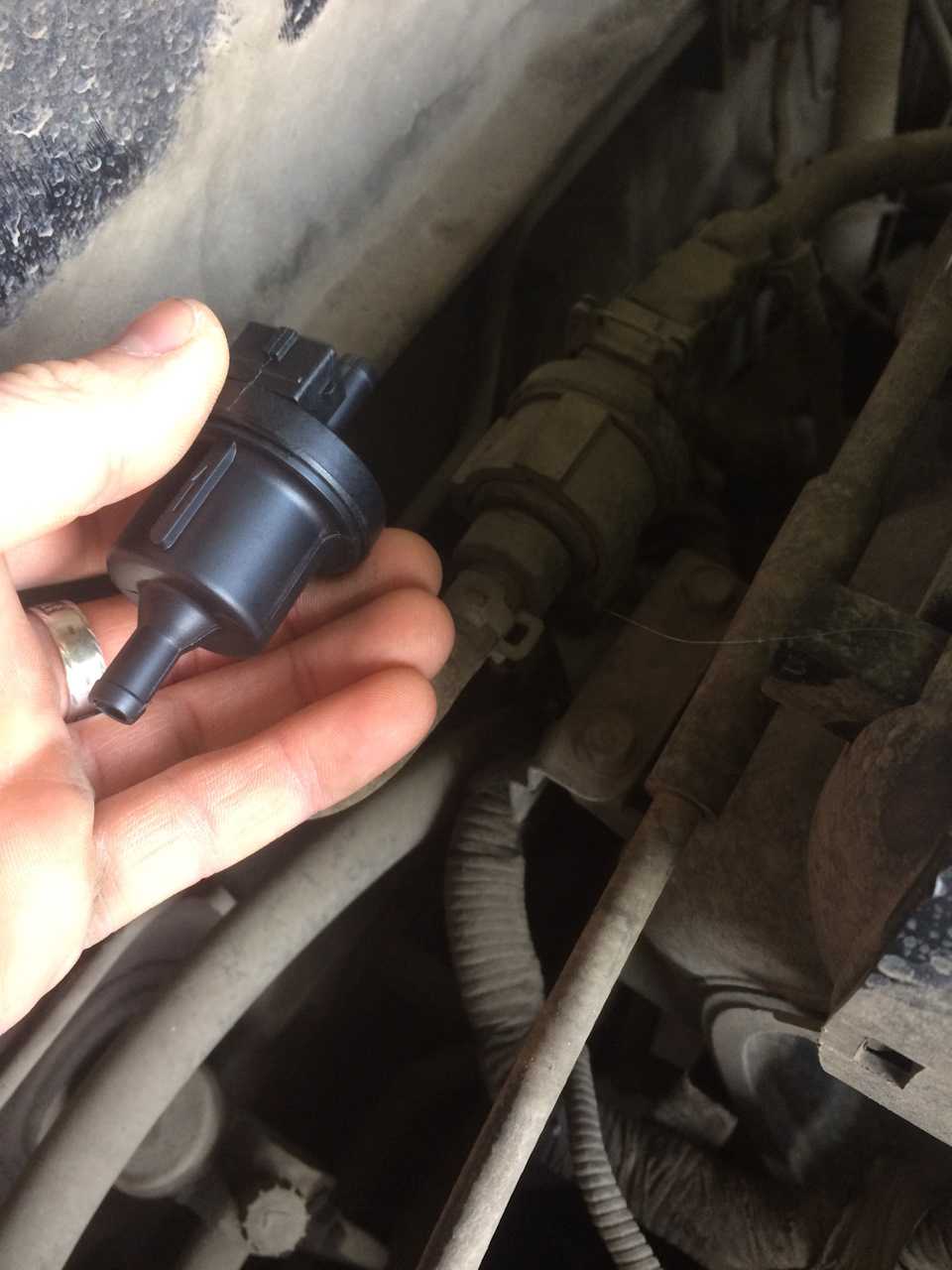

Клапан продувки адсорбера зависает в открытом состоянии, пары топлива из бака обогощают смесь.
P1610 , залей безиммовую прошивку и забудь о ней.
Ну вот и дошли у меня сегодня руки до этой машинки, и в результате: 1.) Абсорбер сухой. 2.) Залез в ноут одного хёндайщика и выловил из него информацию про ошибку P1610. у него она числится как «Immobilizer SMARTRA error». Снял кожух рулевой колонки и обнаружил отошедший разъём кольца иммо на замке зажигания. 3.) Обнаружена нестабильная работа бензонасоса. Где у этой машины реле бензанасоса пока не понял, и повидемому надо к тому же проверять цепь блокировки сигналки, которая скорее всего установлена за приборкой.
После подключения колечка иммобилайзера, машинка завелась но не без косяков. Третий цилиндр в отказ и треск по гидракам. Пришлось залить промывку гидрокомпенсаторов и потом поменять масло. В результате треск изчес и заработал третий цилиндр. Остаётся вопрос с цепью включения бензанасоса. Если кто вазюкался с подобным агрегатом, подскажите где релюху искать и как проложен провод до бензанасоса.
Источник
Внешние признаки неисправности
Перед проверкой продувочного клапана адсорбера, а также самого адсорбера, наверное, будет полезно выяснить, какие внешние признаки сопровождаются этим фактом. Есть ряд косвенных признаков, которые, однако, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл проверить функционирование как системы EVAP, так и ее составных элементов.
- Нестабильная работа двигателя на холостом ходу (обороты «плывут» до точки трогания и остановки автомобиля на обедненной топливовоздушной смеси).
- Незначительное увеличение расхода топлива, особенно когда двигатель работает в «горячем» состоянии, т.е в горячем состоянии и / или в жаркую летнюю погоду.
- двигатель автомобиля «в горячем» завести сложно, заводить его с первого раза обычно невозможно. И при этом стартер и другие элементы, сопровождающие запуск, находятся в рабочем состоянии.
- Потеря мощности очень заметна при работе двигателя на малых оборотах. А на более высоких оборотах тоже происходит уменьшение значения крутящего момента.
Электрика
Аккумулятор, клемма, генератор, ремень генератора, натяжитель ремня генератора, щетки генератора, диодный мост, ролик ремня генератора, муфта свободного хода, комплект ремня генератора, шкив генератора, муфта генератора, подшипник генератора, стартер, бендикс, электромагнитное реле, щетки стартера, стартер подшипник двигателя, блок управления, блок комфорта, блок предохранителей, подрулевой переключатель, темпомат, датчики, датчик давления масла, датчик заслонки, датчик форсунки, датчик уровня масла, датчик давления воздуха, датчик температуры двигателя, датчик распредвала, датчик температуры воздуха, сигнал датчик, парктроник, датчик коленвала, датчик вентилятора, датчик давления в шинах, датчик давления топлива,Датчик детонации, Датчик массового расхода воздуха, Датчик дождя, Датчик Холла, Датчик холостого хода, Реле, Реле указателя поворота, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антенна, Жгут проводов
Расположение предохранителей в монтажном блоке в салоне автомобиля
Предохранители и цепи, которые они защищают
| № | К | Защищенные цепи |
| а | 10 | цепь сигнала поворота |
| два | 10 | цепи АБС, контрольные лампы в комбинации приборов |
| 3 | 10 | схема комбинации приборов |
| 4 | 15 | цепь подушки безопасности |
| пять | 10 | цепи блока управления двигателем, фонарей заднего хода, блока управления АКПП |
| 6 | 10 | схема электрического замка двери |
| 7 | 10 | схема сигнализации |
| 8 | 10 | сигнальная цепь тормоза |
| 9 | 20 | контур обогрева заднего стекла |
| 10 | 10 | цепи обмотки реле фар, электрические стеклоподъемники, омыватели фар, вентилятор теплообменника конденсатора кондиционера, вентилятор радиатора охлаждения двигателя, противотуманные фары, противотуманные фары в задних фонарях |
| 11 | 20 | цепи стеклоочистителя и омывателя ветрового стекла |
| 12 | 10 | контур обогрева сиденья (опция) |
| 13 | 10 | цепь АБС |
| четырнадцать | 15 | бронирование |
| 15 | 15 | цепь прикуривателя |
| шестнадцать | 10 | схема силового зеркала |
| 17 | 10 | схема кондиционирования воздуха |
| 18 | — | запасное гнездо предохранителя |
Расположение реле на монтажном блоке в салоне
Реле блока Холла и цепи зажигания
| Обозначение | Коммутируемые цепи |
| а | реле электронного распределения тормозных усилий (EBD) |
| два | реле противотуманок в задних фонарях |
| 3 | главное реле системы управления двигателем (для наглядности скоба отсоединена) |
| 4 | реле головного света |
| пять | реле дворников и омывателей |
| 6 | реле АБС |
| 7 | реле стеклоподъемника |
| 8 | реле обогрева заднего стекла |
| 9 | реле зуммера |
| 10 | реле поворотников и сигнализации |
Расположение реле и предохранителей под капотом Hyundai Accent
Реле, предохранители и цепи, которые они защищают
| № | К | Защищенные цепи |
| а | сто | схема генератора |
| два | пятьдесят | цепи электрозамка дверей, сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, внутреннего освещения, ЭБУ |
| 3 | тридцать | схемы фар и задних фонарей |
| 4 | 20 | схема управления двигателем |
| пять | тридцать | цепи запуска двигателя и катушки зажигания |
| 6 | 20 | цепь вентилятора радиатора охлаждения двигателя |
| 7 | — | разъем проводки |
| 8 | — | реле вентилятора отопителя |
| 9 | — | реле звукового сигнала |
| 10 | 10 | схема освещения салона |
| 11 | 10 | схема основного блока звуковой системы |
| 12 | — | реле 2 вентилятора теплообменника конденсатора кондиционера |
| 13 | — | реле муфты компрессора кондиционера |
| четырнадцать | — | гнездо реле противотуманных фар |
| 15 | — | запасное гнездо предохранителя |
| шестнадцать | 15 | датчик положения распредвала и цепи управления холостым ходом |
| 17 | 15 | схема управления двигателем |
| 18 | — | реле вентилятора радиатора охлаждения двигателя |
| 19 | — | схема кондиционирования воздуха |
| 20 | — | реле 1 вентилятора теплообменника конденсатора кондиционера |
| двадцать один | 10 | схема управления двигателем |
| 22 | 10 | цепь муфты компрессора кондиционера |
| 23 | 10 | схема рупора |
| 24 | 15 | цепь противотуманных фар |
| 25 | 10 | цепь правой фары |
| 26 | 10 | цепь левой фары |
| 27 | 10 | цепь лампы габаритного света по правому борту автомобиля |
| 28 | 10 | цепь лампы габаритного света с левой стороны автомобиля |
| 29 | — | реле габаритного света |
| тридцать | — | резистор предварительного возбуждения генератора |
| 31 | — | реле стартера |
| 32 | 20 | цепь вентилятора теплообменника конденсатора кондиционера |
| 33 | тридцать | цепь стеклоподъемника |
| 3. 4 | тридцать | цепь блока управления АБС |
| 35 | — | гнездо реле ближнего света всегда включено |
| 36 | — | реле топливного насоса |
| 37 | тридцать | цепь блока управления АБС |
| 38 | — | диодная розетка |
| 39 | — | диодная розетка |
| 40 | тридцать | цепь вентилятора отопителя |
Диагностика и ремонт Hyundai здесь.
Прошивка и ремонт блоков управления SRS Airbag здесь.
Частые вопросы по автодиагностике через компьютер или смартфон
Диагностика ошибок и их расшифровка
Во время работы автомобиля ЭБУ постоянно тестирует компоненты, включая двигатель. Если во время процесса возникают неисправности или отказы оборудования, прибор автоматически записывает код ошибки в постоянную память. Об этом сигнализирует контрольная лампа CHECK.
Все неисправности регистрируются в соответствии со стандартизированным протоколом передачи данных. Это информация OBD. В режиме самодиагностики на дисплее (вольтметр) отображаются только значения, соответствующие неисправности. Декодирование производится в соответствии с таблицей для соответствующей модели автомобиля.
Диагностика с помощью сканеров и адаптеров более удобна. Устройство автоматически отображает правильное описание неисправности без необходимости расшифровки.

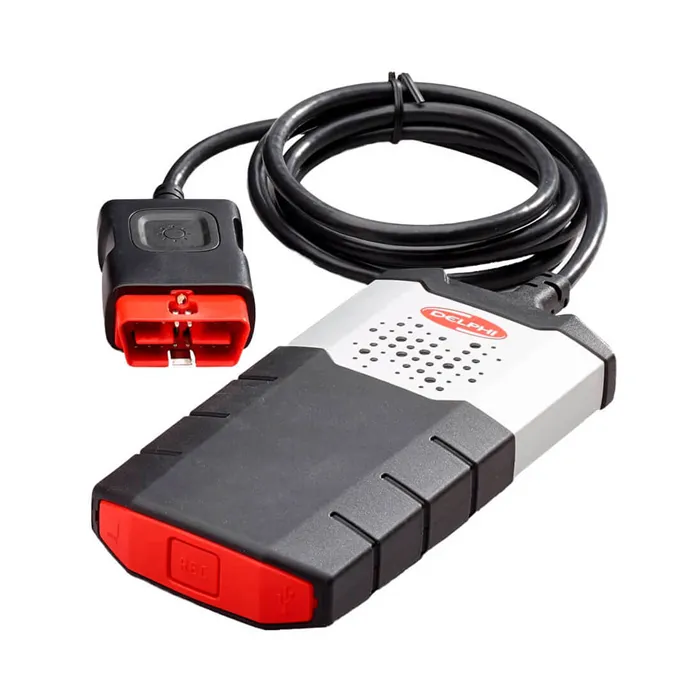

Подходящие адаптеры и кабели для диагностики
| ЭБУ | Сканер | Адаптер | Протоколы |
|---|---|---|---|
| Bosch | Сканматик 2 PRO Autel MaxScan GS500 LAUNCH X-431 MAXISYS MS908S PRO Вася Диагност VCDS Delphi DS150E | ELM327 OBD2 K-Line VAG COM 409 | ISO 9141 KWP 2000 Fast Type CAN (для новых поколений) |
| Bosch Kefico | |||
| Hyundai MPI |
Важно:
При использовании адаптера ELM327 рекомендуется выбирать версию с чипом 1.5. Этот процессор характеризуется стабильностью соединения и работы в целом.
Подходящие сканеры (со своим дисплеем и ПО)
Рассмотрим наиболее распространенные варианты автономных диагностических модулей:
- Launch X431 PRO v. 4.0 2020 – мультимарочный прибор для широкого круга задач. Оснащен дисплеем, автономен во время процедуры сервиса.
- Ancel AD310 — сканер для большого списка автомобилей. Русифицирован, простое меню. Оснащен базой ошибок для разных марок. Позволяет провести детальную диагностику отдельных узлов.
- Launch Creader V+ – прибор для специальных нужд. Большой цветной дисплей с удобным интерфейсом. Оснащен мультимарочной прошивкой.
Представленные модели сканеров подходят для поверхностной и глубокой диагностики автомобиля. Возможно отображение параметров в режиме онлайн.
Особенности профессиональной углубленной диагностики
Для тщательной проверки устройств Hyundai на борту необходимо использовать специальные сканеры.
Алгоритм построения сюжета:
- выключить зажигание автомобиля;
- подключить прибор к сервисной колодке, включить питание;
- перевести замок зажигания в положение ON (не запускать).
Ошибка Р1123 в Хендай Акцент: что это и почему она возникает
Описание
Ошибка Р1123 является кодом неисправности, который может возникать во время эксплуатации автомобиля Хендай Акцент. Эта ошибка связана с работой системы питания и может привести к снижению мощности и возможным повреждениям двигателя.
Причины возникновения ошибки Р1123
- Низкое давление топлива
- Ошибки в работе форсунок
- Неисправность датчика давления топлива
- Неисправность датчика кислорода
Один из главных факторов, который может привести к ошибке Р1123, является низкое давление топлива. Это может быть вызвано неисправностью системы подачи топлива или засорением топливных фильтров. Кроме того, неисправность форсунок или датчика давления топлива может также вызывать ошибку Р1123.
Следует отметить, что ошибку Р1123 может вызвать также неисправность датчика кислорода. Этот датчик отвечает за контроль уровня выбросов из двигателя, а его неисправность может привести к ошибке Р1123.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0326 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
С кодом неисправности Р0326 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0011, P0133, P0332, P0420, P0722, P0743, P1529.
с наступлением холодов появилась трабла, акцент при прогреве сначала работает норм, при опускании оборотов до 1000 начинает троить и останавливаться, на педаль газа реагирует вяло, сейчас вот стал чек гореть
стоит гбо, свечам 5ткм, зазор 0.9
у кого сканер типа elm327 или бк есть на обд2, дайте попользовать
нужно место на дропбоксе, но я слишком жадный чтобы его покупать
А отключить газ и попробовать на бензине?
Дважды герой флейма
Пробовал, не помогает
Да и греется один фиг на бензе
нужно место на дропбоксе, но я слишком жадный чтобы его покупать
Я думаю ТС имел ввиду прогревается!
Дважды герой флейма
нужно место на дропбоксе, но я слишком жадный чтобы его покупать
Да ты гонишь. С акцентами такого не бывает. Это самый мега-надежный автомобиль. Именно поэтому он в цене не падает.
Смотри катушку (при прогреве могут появляться пропуски зажигания)
Либо датчик температуры всасываемого воздуха.
У меня такое было. Правда не на какценте. Здесь писал.
Кавалер ордена флейма
Дважды герой флейма
смотрел, да и новые они практически, тыщ 15 проехал(ориг, предыдущие 110 тыс прокатались)
если мап сенсор, то хреново, 2 рубля блин стоит
чек горит, иногда тухнет, потом опять загорается
трясет именно на холодную и при понижении оборотов до 1000
это на десятках на каждую свечу своя катушка, тут одна на 2 цилиндра, целые вроде
выкручивал, свечи в саже и воняют ВСЕ

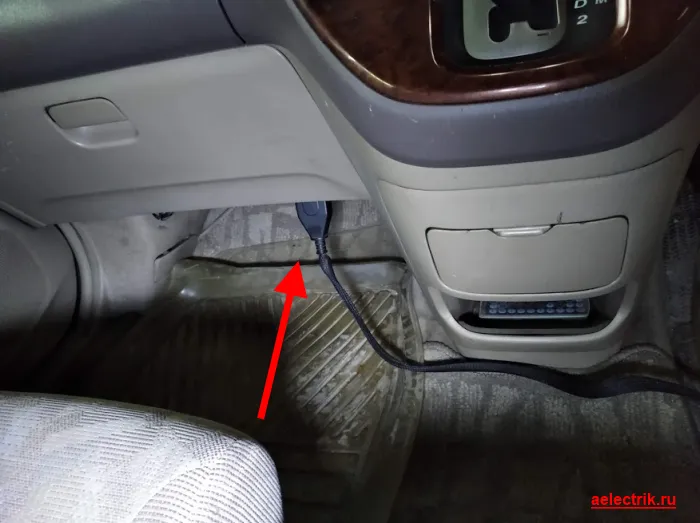

Стандартно, диагностический разъем OBD-2 в Хендае расположен под торпедой с левой стороны, но встречалась комплектация, где разъем был спрятан в торпеду, рядом с блоком предохранителей салона.

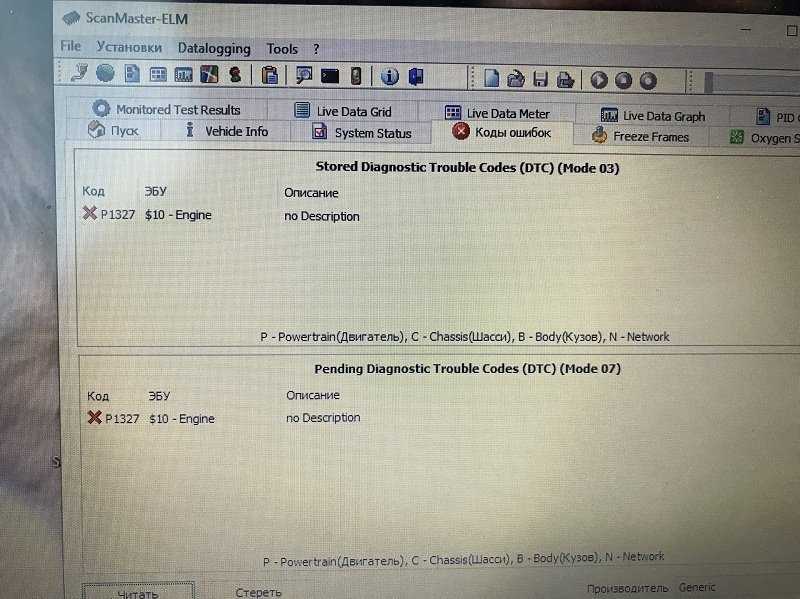

Как и чем считывать ошибки
Автопроизводитель Hyundai рекомендует использовать дилерское устройство Hi-scan pro для поиска и считывания диагностических ошибок, но, поскольку сканер такого уровня не всегда доступен, его иногда можно заменить более скромными устройствами. Например, рекомендованный в США для обычных пользователей международный сканер — «ELM327», плавно считывает информацию о двигателе и все, что связано с окружающей средой (система рециркуляции отработавших газов, кислородные датчики, контроль топлива), может частично считывать данные с автоматической коробки передач. Но для связи с другими системами (АБС, подушки безопасности, климатические системы) вам понадобится более продвинутый сканер.
Чтобы прочитать код ошибки, просто:
При выключенном зажигании подключите разъем сканера к автомобилю и ноутбуку; Включите зажигание (не запускайте) и перейдите в раздел «Поиск ошибок»; После того, как вы определили ошибки, важно сохранить или записать их. Сами по себе ошибки и их количество ни о чем не говорят, это могут быть старые данные, уцелевшие после какого-то ремонта (замена топливного фильтра, случайное или намеренное отключение какого-либо разъема под капотом, установка дополнительного оборудования и т.д.), после этого рекомендуется очистить все ошибки и пройти тест-драйв
После переподключения перечитайте данные и сравните, какие ошибки повторились, а какие пропали (но это не факт, они могут снова «погаснуть» после более длительного путешествия)
Сами по себе ошибки и их количество ни о чем не говорят, это могут быть старые данные, уцелевшие после какого-то ремонта (замена топливного фильтра, случайное или намеренное отключение какого-либо разъема под капотом, установка дополнительного оборудования и т.д.), после этого рекомендуется очистить все ошибки и пройти тест-драйв. После переподключения перечитайте данные и сравните, какие ошибки повторились, а какие пропали (но это не факт, они могут снова «погаснуть» после более длительного путешествия).
Следует уделять больше внимания расшифровке и анализу каждой ошибки, поскольку дословный перевод не всегда указывает на точную причину. Часто ошибка может быть не причиной, а следствием, или неисправность может привести к целой серии ошибок.
Важной особенностью практически всех сканеров является отображение так называемых «живых данных». С помощью «живых» (текущих) данных можно просмотреть и сравнить с рекомендованными для работающего автомобиля: характеристики двигателя, состояние впрыска, проследить работу лямбда-зонда и значение корректировки топлива
Также есть возможность провести тестовую поездку с регистрацией данных, чтобы в дальнейшем, после выбора необходимых расписаний, объединить их и найти виновника неисправности.

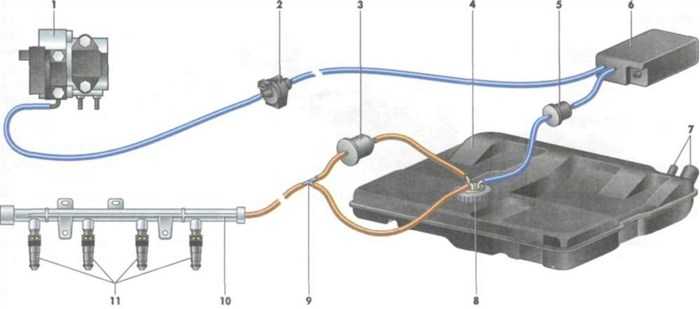

Как работает клапан адсорбера
Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer
За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.
Проверка работоспособности после исправления ошибки р1123 на Хендай Акцент
После того, как была исправлена ошибка р1123 на Хендай Акцент, очень важно убедиться в том, что все проблемы были решены и автомобиль работает исправно. Для начала, следует проверить работу двигателя автомобиля
Рекомендуется сделать несколько разгоночных тестов на открытой дороге, чтобы убедиться в том, что машина разгоняется и переключает передачи без проблем. Также стоит проверить работу холостого хода и реакцию двигателя на нажатие педали газа в различных условиях
Для начала, следует проверить работу двигателя автомобиля. Рекомендуется сделать несколько разгоночных тестов на открытой дороге, чтобы убедиться в том, что машина разгоняется и переключает передачи без проблем. Также стоит проверить работу холостого хода и реакцию двигателя на нажатие педали газа в различных условиях.
Далее, необходимо проверить работу системы торможения. Рекомендуется протестировать тормоза на различных скоростях и на разных поверхностях дороги, а также убедиться в том, что тормозной путь не увеличился.
Также стоит проверить работу системы охлаждения и системы вентиляции. Необходимо убедиться в том, что двигатель не перегревается, система охлаждения работает в нужном режиме и не происходит утечки жидкости. Кроме того, рекомендуется проверить работу кондиционера и системы отопления, чтобы убедиться в том, что кабина автомобиля нагревается и охлаждается без проблем.
Проверка работоспособности после исправления ошибки р1123 на Хендай Акцент очень важна для обеспечения безопасности во время вождения. Если же после исправления возникнут какие-то проблемы, необходимо обратиться к профессионалам для дополнительной диагностики и ремонта автомобиля.
Как правильно исправить ошибку Р1123 в Хендай Акцент: пошаговое руководство
Шаг 1: Проверьте уровень топлива
Первым делом нужно убедиться, что уровень топлива в баке достаточный для работы двигателя. Если уровень топлива низкий, заправьте автомобиль и попробуйте снова запустить двигатель.
Шаг 2: Проверьте все соединения
Далее необходимо проверить все соединения и контакты, связанные с системой впрыска топлива. Убедитесь, что все соединения находятся в надлежащем состоянии и не имеют повреждений или коррозии. Если обнаружена какая-то проблема, необходимо ее исправить.
Шаг 3: Очистите датчик потока воздуха
Следующий шаг – проверить датчик потока воздуха, который может быть загрязнен. Очистите его от пыли и грязи, используя специальное очистительное средство и чистую ткань. Это может положительно повлиять на работу двигателя и исправить ошибку Р1123.
Шаг 4: Замените топливный фильтр
Если после проверки вышеуказанных деталей проблема не решена, необходимо заменить топливный фильтр. В процессе эксплуатации он может забиться и препятствовать правильной работе системы впрыска топлива. При замене следует убедиться, что новый фильтр соответствует спецификациям производителя и тщательно закреплен.
Шаг 5: Обратитесь к профессионалам
Если вы проделали все вышеуказанные шаги и проблема Р1123 все еще не исчезла, то необходимо обратиться к специалистам, которые смогут провести более тщательную диагностику и решить проблему.
Важно помнить, что игнорировать ошибки на приборной панели и не обращаться к специалистам может привести к серьезным проблемам с автомобилем. Поэтому лучше действовать быстро и не забывать о регулярном техническом обслуживании автомобиля
Примеры диагностических ошибок и варианты их устранения
Обычно расшифровкой и отладкой занимается мастер диагностики на СТО, но с развитием компьютерных технологий любой автовладелец может подключить сканер и считать кодовый номер. Если у вас есть минимальные знания в области электротехники, вы можете попробовать устранить проблему самостоятельно.
Код Р1529 – Запрос на включение индикатора неисправности от блока управления
Багом это назвать сложно, он даже не во все каталоги заходит, но регулярно появляется в диагностических распечатках. На самом деле это означает следующее: что когда-то был запрос от блока управления АКПП на включение лампочки неисправности на панели приборов. Эти данные не представляют особой диагностической ценности, так как технически P1529 не может быть таковой, всегда будет как минимум одна другая ошибка, связанная с коробкой.
Чаще всего Р1529 возникает при какой-либо неисправности в электрической цепи или системе управления АКПП. Плохой контакт в разъемах, оборванные провода, ненадежная или окислившаяся масса, неисправный соленоид — вот основные спутники этого кода. После устранения основной неисправности ошибка сбрасывается и больше не появляется, пока не появится другая проблема, связанная с «автоматом”.
Статья по теме: Использование спойлера и аэродинамического обвеса в KIA Sportage
Код P1610 – Репрограммируемая память EEPROM неисправна
Эта ошибка указывает на то, что блок управления не может связаться с иммобилайзером или что реакция иммобилайзера не адаптирована к ЭБУ. Есть несколько вариантов этой проблемы:
Варианты решения проблемы P1610:
Код P0135
Ошибка связана только с лямбда-зондом, который стоит перед каталитическим нейтрализатором (первый). В 90% случаев это будет перегоревший нагреватель в самом датчике, но иногда виновником может быть неисправная проводка или перегоревший предохранитель. Проверить это достаточно просто, достаточно замерить напряжение на белых проводах датчика при включенном зажигании мультиметром, и если там 12 вольт, датчик кислорода однозначно под замену
Жаль, конечно, что на самом деле датчик (самая дорогая его часть) цел, но из-за сгоревшего нагревателя он не сможет достичь заданной температуры. Начнет искажать поправку на топливо, а это расход, динамика и прочие «прелести”.
P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
Этот код означает, что первый лямбда-зонд (до каталитического нейтрализатора) не успевает скорректировать топливовоздушную смесь в данный момент времени. Эту ошибку необходимо тщательно проанализировать, так как она не всегда может быть связана с неисправностью датчика. Иногда это может быть следствием заправки некачественным топливом, постоянных или «плавающих» подсосов воздуха (еще хуже), неисправности второго кислородного датчика (так как учитываются и его показания).
При устранении этой проблемы следует использовать «живые данные» сканера. Некоторое время искусственно обогащать и обеднять смесь, глядя на графики лямбда-зондов. При явной задержке датчик следует заменить, при сомнительных результатах может потребоваться заправка хорошим топливом и поездка по трассе на высоких скоростях (в попытке сжечь нагар на датчике). При подсосе воздуха график уйдет на нижний предел, а при обогащении переход будет отложен во времени, что расценивается системой как «медленный отклик”.
P0441 – Плохая продувка системы улавливания паров бензина
У такой неисправности всегда есть два варианта устранения: протереть или почистить, или заменить на новый. С точки зрения материальных затрат первое предпочтительнее, к тому же полная проверка системы еще впереди и, возможно, вам не придется покупать дополнительные запчасти.
Ответы@nkscooters.ru: Где в хёндае акценте г. в. диагностический разъём OBD2?
Подсчитайте количество вспышек в каждом эпизоде и запишите коды в том порядке, в котором они появляются. Чтобы настроить систему на ваш двигатель, необходимо запустить двигатель на холостом ходу, а затем проехать на нем на разных скоростях в течение 20-30 минут. Наиболее важным компонентом системы является бортовой процессор, часто называемый ECM или модулем управления трансмиссией (PCM).
Для диагностики электронных систем двигателя, автоматической коробки передач, ABS, SRS используется специальный диагностический сканер-указатель или ретривер-тестер со специальным картриджем, если он предусмотрен, универсальный кабель и разъем.
Стоит также отметить, что датчики не подлежат ремонту — в случае повреждения лучше установить новые датчики. Например, зеленый светодиод с индикатором L-линии показывает, что L-линия подключена к корпусу.
Снимите блок HECU и кронштейн.
Отсоедините жгут проводов от корпуса устройства
Обратите внимание, что нельзя самостоятельно разбирать HECU. И транспортировать его следует только в вертикальном положении
Все отверстия должны быть закрыты подходящими заглушками.
Запрещается опорожнять устройство с помощью тормозной жидкости. Установка устройства должна производиться в обратном порядке. Все винты должны быть затянуты в соответствии с правилами.
Например, крепежный винт блока должен быть затянут динамометрическим ключом. Все гайки крепления шлангов — датчики скорости вращения колес Как упоминалось ранее, датчики скорости установлены на всех четырех колесах. Процедуры снятия передних и задних колес немного отличаются.
Давайте рассмотрим, как снять спидометр на переднем колесе: Отсоедините жгут проводов. Снимите датчик со своего места. Как видите, все не так уж и сложно.
Вторая, не менее важная причина заключается в том, что внутренняя схема цифрового мультиметра имеет довольно высокое сопротивление, внутреннее сопротивление прибора составляет 10 мОм. Поскольку вольтметр подключен параллельно тестируемой цепи, чем меньше ток, протекающий через сам прибор, тем точнее измерения.
Этот фактор не важен при измерении относительно высоких напряжений 9 или 12 В, но становится решающим при измерении долей вольта при диагностике низковольтных компонентов, таких как l-сенсор.
Параллельный контроль сигналов, сопротивлений и напряжений во всех цепях управления возможен через разветвитель, подключенный последовательно к соединению двигатель-ECU. Когда двигатель выключен, работает или приводится в движение, измеряются параметры сигнала на клеммах разветвителя, на основании которых можно сделать вывод о возможных неисправностях.
Елм 327 _ диагностика Hyundai Accent 2010 AT
Каждая цифра отображается 1. коды разделяются 2. после паузы 2. подсчитайте количество вспышек в каждом ряду и запишите код. Для расшифровки кодов см. таблицу в конце главы.
Код повторяется до тех пор, пока вы снова не соедините гнезда A и B. Через 2…3 секунды снимите перемычку, и индикатор начнет отображать следующий код. Продолжайте читать до тех пор, пока весь список доступных кодов в памяти не будет исчерпан. Выключите зажигание и снимите перемычку для завершения процесса.
Очистите коды из памяти без помощи считывающего устройства Bosch Motronic 2. Самодиагностика с помощью считывателя кодов Примечание: При некоторых проверках могут появляться дополнительные коды неисправностей. Будьте очень внимательны при выполнении тестов, чтобы эти коды не ввели вас в заблуждение. Используйте считывающее устройство для следующих цепей в соответствии с инструкциями производителя: При расшифровке кодов убедитесь, что вы используете правильную колонку в таблице.
Всегда очищайте коды после проверки компонентов, а также после ремонта или замены компонента системы управления двигателем. Если в блоке управления сохранен один или несколько кодов неисправностей, используйте таблицу в конце этой главы для определения их значений.
Возможные причины
Каждая рассмотренная далее причина может потенциально оказаться виновников возникновения проблем в работе специального датчика детонации топлива.
Всего выделяют 3 возможные неполадки.
- Неисправность, выход из строя или поломка самого контроллера. В этом случае датчик топливной детонации передаёт некорректную или неправильную информацию к контролирующему и управляющему блоку.
- Проблемы на контактах. Сюда можно отнести окисления, ослабление, нарушение прочности соединения. Происходит это на самой контактной площадке либо же на разъёме контроллера.
- Проблемы в электроцепи. По ней информация от датчика передаётся на электронный управляющий блок. Проблема кроется в разрывах или в коротком замыкании.
Но такую проблему также не стоит исключать. Если в рамках диагностики описанные 3 проблемы не были подтверждены, тогда остаётся единственный вариант, хоть и самый маловероятный.
Ошибка хендай акцент p1610
Система самодиагностики Hyundai Accent практически ничем не отличается от остальных автомобилей. С 1995 года все автомобильные компании перешли на международный диагностический протокол (OBD-2). Гарантировано протокол читается у моделей начиная с 2000 года (у моделей постарше разъем обдешный, а программы переходные, и не всегда подходят). Конечно, осталось несколько «родных» ошибок, свойственных только данной модели, но основная масса спокойно определяется и расшифровывается стандартными средствами.
Стандартно, диагностический разъем OBD-2 в Хендае расположен под торпедой с левой стороны, но встречалась комплектация, где разъем был спрятан в торпеду, рядом с блоком предохранителей салона.
Вам также может понравиться
- Внутреннее короткое замыкание или обрыв клапана продувки.

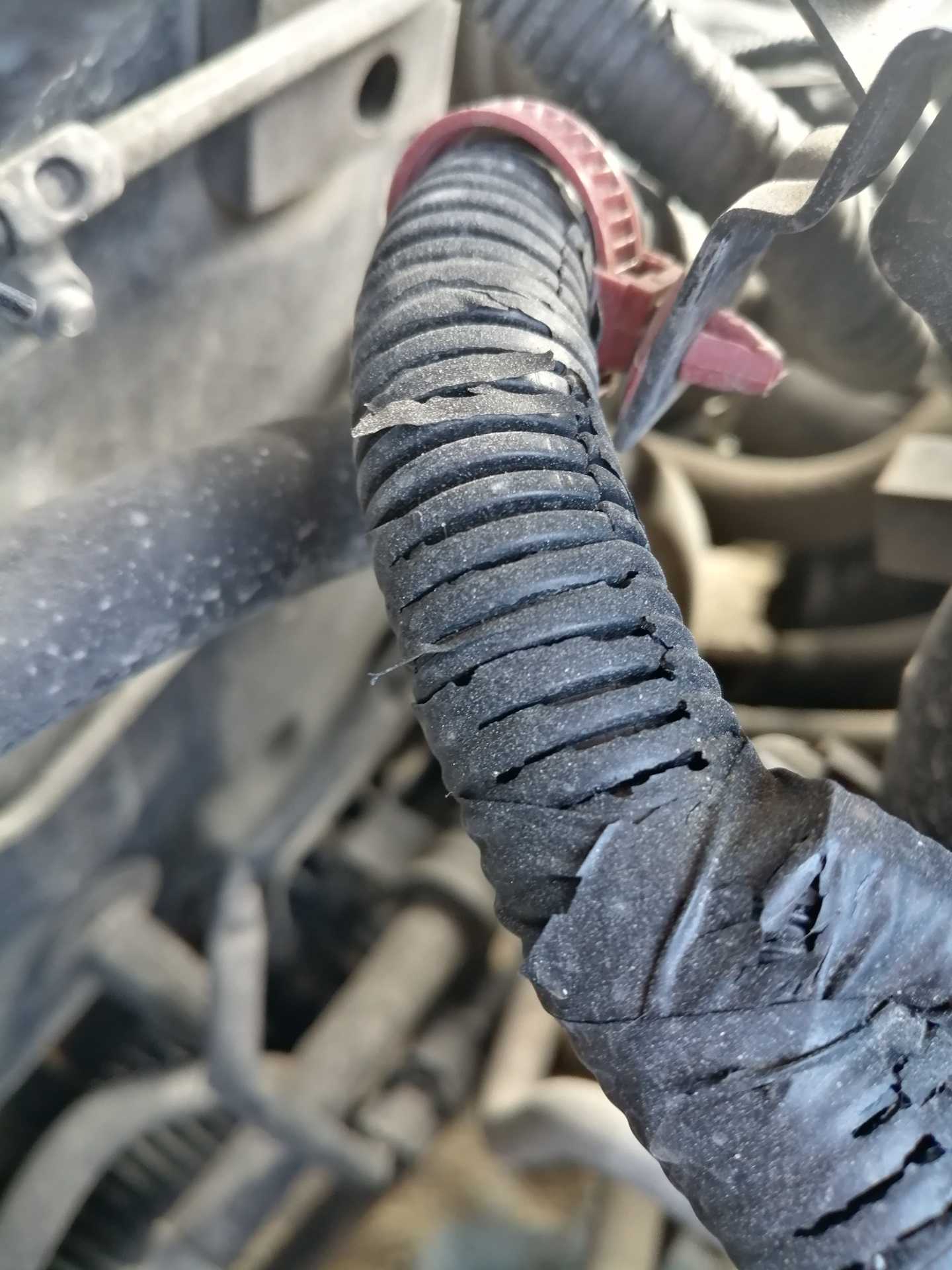

- Обрыв в жгуте проводов.
- Закорочен или изношен разъем.
- Коррозия или сопротивление в разъеме.
- Разомкнута или короткозамкнута цепь подачи напряжения к электромагнитному клапану продувки.
- Схема драйвера внутри модуля управления трансмиссией (PCM) неисправна.
Признаки неисправности EVAP расшифровывается, как Evaporation Emission. На русском означает систему вентиляции бензобака. Происходит от латинского слова – Эвапорация или испарение.
Система питания автомобиля Hyundai Accent (Хендай Акцент)
Схема системы питания двигателя: 1 — дроссельный узел; 2 — электромагнитный клапан; 3 — топливный фильтр; 4 — топливный бак; 5 — двухходовой клапан; 6 — адсорбер; 7 — патрубки наливной и дренажной трубок; 8 — топливный модуль; 9 — тройник; 10 — топливная рампа; 11 — форсунки
Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок.
Топливный насос — электрический, погружной. Развиваемое давление более 3,5 бар (350 кПа). Топливный насос включается по команде электронного блока управления (при включенном зажигании) через реле. Топливный насос создает в системе избыточное давление, превышающее рабочее давление топливных форсунок.
При отсоединении пластмассовых трубок от металлического корпуса фильтра может возникнуть искра от разряда статического электричества. Во избежание этого на корпусе фильтра выполнен вывод для подключения провода «массы». При замене фильтра отсоединять от него провод следует только после отсоединения от патрубков фильтра наконечников топливных трубок.
От насоса топливо под давлением подается к топливному фильтру,
расположенному рядом с топливным модулем.
После фильтра в топливной магистрали встроен тройник, через который топливо поступает в топливную рампу двигателя. При превышении давления топлива в этой
ветви магистрали часть топлива через тройник поступает в регулятор давления и возвращается в бак. Регулятор давления топлива не допускает превышение давления в топливной рампе свыше 3,5 бар (350 кПа).
Регулятор давления топлива с уплотнительными кольцами
Гравитационный клапан, расположенный в топливном модуле предотвращает течь топлива из бака при переворачивании автомобиля во время аварии.
Гравитационный клапан с уп-лотнительным кольцом
Для подачи топлива к форсункам служит топливная рампа.
Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускные каналы. Форсунки фиксируются на рампе металлическими запорными скобами.
Управляет форсунками электронный блок управления. При обрыве или замыкании в обмотке форсунки последнюю следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.
