Замена электрических предохранителей
Плавкие вставки
Плавкие вставки предотвращают возгорание, если через отдельные электрические цепи проходит чрезмерно большой ток. Если перегорит плавкая вставка, обратитесь для проверки электрооборудования автомобиля в авторизованный сервисный центр MITSUBISHI MOTORS.
Внимание: Запрещается использовать вместо предохранителя самодельные соединения из проводов, фольги и т. д
В противном случае это может привести к перегреву проводки и к возгоранию, нанесению убытков имуществу и серьезным травмам или летальному исходу.
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки каждая цепь снабжена предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Салон
Блок предохранителей в пассажирском салоне находится перед водительским сиденьем в месте, показанном на рисунке.
Моторный отсек

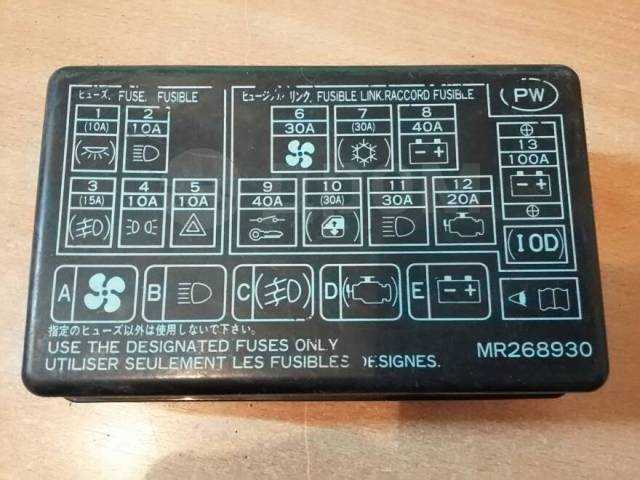

В моторном отсеке блок предохранителей расположен в месте, показанном на рисунке.
- Нажмите на фиксатор.
- Снимите крышку.
Номинальный ток предохранителей
Номинальный ток и названия электрических цепей, защищаемых предохранителями, указаны на внутренней стороне крышки блока предохранителей, расположенного в пространстве для ног водителя, а также на внутренней стороне крышки блока предохранителей, расположенного в моторном отсеке.

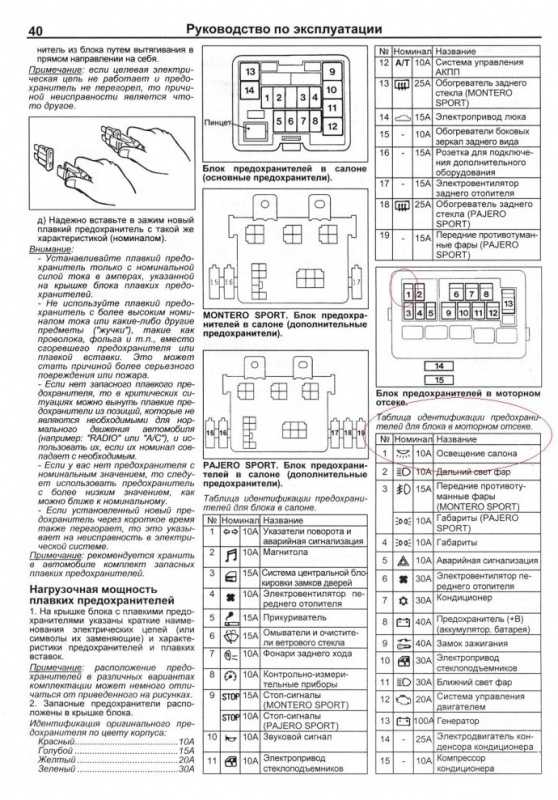

Таблица расположения предохранителей в блоке, находящемся в салоне
Примечание: Запасные предохранители находятся в крышке блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такой же номинальный ток, как и перегоревший предохранитель.
Точки подключения автосигнализации на Mitsubishi Pajero 2000 года
стартер – чёрный с жёлтым от замка зажигания. Под капотом чёрный с красным в косе справа
повороты – зелёный с красным и зелёный с жёлтым в нижнем разъеме в блоке предохранителей в ногах
блокировка бензинового двигателя (непосредственный впрыск, двигатель GDI): Топливный насос – синий с чёрным в левом пороге, уходит направо под заднее сидение, НО: будучи порезанным, не глушит машину на холостых оборотах, при нажатии на газ – глохнет
блокировка дизельного двигателя: Под капотом в блоке предохранителей 20А, значок двигателя, на нем постоянный «+», надо найти реле от него запитываемое и блокировать провод от него исходящий
концевик дверей – красный (-) в левой передней стойкецентральный замок (-) – коричневый и зелёный с красным на синем блоке за блоком предохранителей
Точки подключения автосигнализации на Mitsubishi Pajero Sport 2009 Дизель
Замок зажигания:+12 – синий/белыйзажигание – синий/чёрныйзажигание 2 – синий/красныйАСС – синийстартер – красный/чёрный
тормоз (+) – синий/оранжевый, лягушка
Щиток приборов:зарядка – белый, левый разъёмдавление масла – жёлтый/зелёный, левый разъём
Блок предохранителей:повороты (+) – зелёный/жёлтый и зелёный/красный, нижний левый разъёмцентральный замок (-) – белый/синий (открыть) и зелёный/красный (закрыть), верхний разъём сбокуконцевик водителя (-) – чёрный/красный, нижний разъём сбокуконцевик передней правой двери (-) – жёлтый/коричневый, нижний разъём сбокуконцевик задних дверей и багажника (-) – жёлтый/чёрный, нижний разъём сбоку
Обходчик иммобилайзера SKY BIS-07
Комментарии и уточнения где находится предохранитель Mitsubishi Montero Sport
У меня не работает ручник (тросики менять надо и колодки), поэтому пользуюсь лишь коробкой, на холмистой местности ставил на горку на 1ой и машина не скатывалась (живу в Крыму), то бишь когда она заведена я не выхожу с нее, ну только если местность ровная. В автошколе учили пользоваться всегда ручником, ставить на передачу не учили вообще и ни слова не сказали (но я то знал из фильмов еще давно). На некоторых участках проблемно без ручника, к примеру старт на горку без ручника, особенно когда уступаешь дорогу и надо выехать, плюс тебя сзади поджимают.
Туповатый обзор. Я как влвделец такого авто говорю) Хоть бы сказал что система аудио и нави гомно) Ты даже не понял что у тебя на полный привод ато включиться пытается) А еще и про сборку речь ведешь) Короче скудно. Пороги говнищееее в этом авто.. В лесу тачка рулит
Это бак из РБ. У меня такой стоит. Без нареканий. Разница ещё в том, что внутри нержавейки нет струйного насоса для пополнения стакана за счёт обратки. И в одно время это: Плюс- то, что конструкция бака оригинального рассчитана на выкачку топлива без завоздушивания до последнего литра; Плюс бака из нержавейки- то, что этот струйник не развалится(как было у меня) по той причине что его там НЕТ. Но топливо стараюсь до лампочки не доводить, чтобы не завоздушивания систему
Ремень поменяли и перетянули, вот помпа и потекла, а тянули потому что гур свистел при в крайних положениях руля, нужно было поменять жидкость гур чтоб снизить нагрузку насоса
Любой автомобиль современного типа буквально забит всевозможной электроникой. Не исключение и машины от компании ММС. В статье будет представлена схема расположения предохранителей Мицубиси Паджеро Спорт и L200.
Монтеро где реле стартера
Сообщение Breitling » 08 апр 2012, 11:40
Сообщение Captain Sergio » 09 апр 2012, 05:16
Сообщение Breitling » 09 апр 2012, 09:39
Сообщение Captain Sergio » 09 апр 2012, 10:22
Сообщение Breitling » 09 апр 2012, 11:59
Сообщение Серега83 » 09 апр 2012, 12:14
Сообщение Breitling » 09 апр 2012, 19:54
Сообщение Captain Sergio » 09 апр 2012, 20:00
Сообщение TOY86RUS » 31 май 2017, 22:05
Сообщение Lukich111 » 31 май 2017, 23:26
Сообщение Кузьмич 68 » 01 июн 2017, 04:15
Сообщение TOY86RUS » 01 июн 2017, 05:50
Сообщение TOY86RUS » 01 июн 2017, 06:31
Сообщение Captain Sergio » 01 июн 2017, 07:39
Сообщение SNOOPER » 01 июн 2017, 08:23
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Предохранители и реле
Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.
Основная задача элементов
Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.
Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.
Подбор
Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:
- следует установить их и завести машину – элемент не должен перегореть;
- цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).
Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.
Формула
Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.
Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие
Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.
Расположение
Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.
Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.

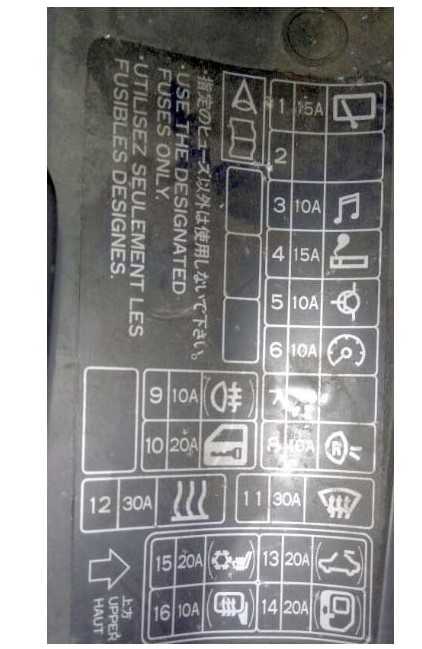

Предохранители и реле Mitsubishi Pajero (Митсубиси 3 поколение) в салоне
Предохранители расположены слева от руля в панели приборов.
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле электропривода стеклоподъемников |
| 3 | Реле генератора |
| 4 | Реле электродвигателя вентилятора отопителя – задний кондиционер |
| 5 | Реле обогревателя заднего стекла |
| 6 | Реле электродвигателя вентилятора отопителя-передний кондиционер |
| 7 | Реле вспомогательных цепей зажигания |
| F1 | (15A) Система кондиционирования, электропривод зеркал заднего вида на дверях, очиститель/омыватель заднего стекла |
| F2 | — |
| F3 | (10A) Аудиосистема |
| F4 | (15A) Предохранитель прикуривателя Mitsubishi Pajero 3 |
| F5 | (15A) Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| F6 | (10A) Система поддержания скорости, система рециркуляции ОГ(EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля |
| F7 | (20A) Реле топливного насоса, комбинация приборов |
| F8 | (10A) Система ABS, электронный блок управления 4WD, комбинация приборов, фонари заднего хода, очиститель/ омыватель заднего стекла, система SRS |
| F9 | (10A) Задние противотуманные фонари |
| F10 | (20A) Система ABS, система кондиционирования, система управления АКПП, центральный замок, система поддержания скорости, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, электронный блок управления 4WD, противотуманные фары, комбинация приборов, омыватели фар, иммобилайзер, указатели поворота/ аварийная сигнализация, лампы освещения салона, противотуманные фонари, омыватель/очиститель заднего стекла, люк, система SRS, задние габариты, очиститель/омыватель лобового стекла |
| F11 | (30A) Обогреватель заднего стекла |
| F12 | (30A) Отопитель/кондиционер |
| F13 | (10A) Запасной |
| F14 | (15A) Запасной |
| F15 | (20A) Запасной |
| F16 | (30A) Запасной |
| F17 | (10A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| F18 | (20A) Подогреватель сидений |
| F19 | (10A) Антиблокировочная система тормозов (ABS), система экстренного торможения |
| F20 | (20A) Люк |
Вот это и есть основная информация по предохранителям в машине
Осталось еще раз обратить внимание, где находится предохранитель отвечающий за прикуриватель Митсубиси, находится он в блоке под панелью приборов на месте F4
Реле и предохранители

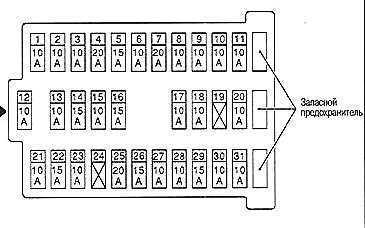

Расположение и функции предохранителей и реле Nissan Primera P12
1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон 2. круиз-контроль 3. дверные замки 4. прикуриватель, розетка дополнительная 5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза 6. задний ПТФ 7. обогрев стекла, навигация, противоугонная система 8. обогрев сиденья 9. круиз контроль, выключатель тормоза круиза 10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS (иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон. 11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM 12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах. 13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал 14. мотор вентилятора конд-ра 15. конд-р 16. мотор вентилятора кондея 17. топливные форсунки, реле блока ECM, бензонасос 18. подушки безопасности 19. пустой 20. лямбда-зонды (датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники 21. сигнал на запуск (стартер), датчик света 22. прикуриватель 23. зеркала боковые, обогрев стекла 24. пустой (зарезервирован под консольную розетку) 25. кондей, очиститель и омыватель стекла 26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла 27. лямбда-зонды (датчики кислорода), топливные форсунки 28. очиститель и омыватель заднего стекла 29. бензонасос 30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида. 31. ABS, ESP
32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника 33. аудиосистема, навигация, дисплей, камера, часы, телефон 34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости 35. сигнал, система зарядки Nissan Primera P12 36. фара правая ксенон 37. фара левая ксенон 38. пустой 39. пустой 40. электропривод, реле и двигатель дроссельной заслонки 41. фара левая галоген, электрокорректор 42. фара правая галоген, задний ПТФ 43. передние ПТФ 44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости
Электрические схемы
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Общая информация о Монтеро спорт
Монтеро спорт — это автомобиль класса SUV, выпускаемый японской компанией Mitsubishi Motors. Автомобиль предназначен для активных людей, которые ценят комфорт, мощность и внедорожные возможности.
Монтеро спорт имеет просторный салон, который вмещает пять пассажиров. Автомобиль оснащен современными техническими решениями, включая систему полного привода, антиблокировочную систему тормозов (ABS) и систему пассивной безопасности.
Монтеро спорт предлагается с различными двигателями, включая бензиновые и дизельные. Автомобиль также доступен в различных комплектациях, которые включают в себя различные опции и функции.
Автомобиль имеет прекрасные ходовые качества и отличается отличной управляемостью даже на сложных дорожных условиях. Благодаря своей внедорожной способности, Монтеро спорт прекрасно справляется с путешествиями по бездорожью и активным отдыхом на природе.
Монтеро спорт также обладает стильным и современным дизайном, который привлекает внимание окружающих. Внешний вид автомобиля подчеркивает его спортивный характер и динамичность
В целом, Монтеро спорт является надежным и мощным автомобилем, который подходит для ежедневного использования, а также для активного отдыха и путешествий.
Монтеро Спорт: предохранитель на топливный насос
Здравствуйте! Меня зовут Алексей Ковалев и я являюсь опытным автомехаником и специалистом по автомобилям. Сегодня я хотел бы рассказать вам о предохранителе на топливный насос в автомобиле Mitsubishi Montero Sport.
Значение предохранителя
Предохранитель на топливный насос – это важный элемент электрооборудования автомобиля, который защищает насос от короткого замыкания или перегрузки электрического тока. Это небольшое устройство предотвращает возможные повреждения насоса и помогает поддерживать стабильную работу топливной системы.
Местоположение предохранителя
В автомобиле Mitsubishi Montero Sport предохранитель на топливный насос обычно располагается в блоке предохранителей в моторном отсеке или в салоне автомобиля. Вам необходимо найти и проверить соответствующий предохранитель для топливного насоса, чтобы убедиться в его исправности, если возникают проблемы с работой топливной системы.
Проверка и замена предохранителя
Для проверки предохранителя на топливный насос вам понадобится зажигание выключено и набор инструментов для доступа к блоку предохранителей. Вот простые шаги, которые вы можете выполнить сами:
Откройте крышку блока предохранителей и найдите соответствующий предохранитель для топливного насоса, смотрясь в инструкцию по эксплуатации автомобиля или на его крышке.
Проверьте состояние предохранителя на наличие проблем. Если предохранитель сгорел, замените его на новый предохранитель той же амперажной характеристикой.
Убедитесь, что зажигание автомобиля выключено перед заменой предохранителя
Осторожно вытяните старый предохранитель из держателя и вставьте новый предохранитель на его место.
После замены предохранителя проверьте работу топливной системы, включив зажигание и слушая звук насоса. Если проблемы сохраняются, возможно, имеется другая неисправность, требующая вмешательства профессионала.
Трансмиссия
На Pajero Sport и Montero Sport (до 2002 года) устанавливалась система частичного полного привода 4WD (классический Par-time с подключением передней оси при необходимости). Проблемы с подключением переднего моста на больших пробегах происходят из-за отказа пневмоклапанов. Стоимость нового оригинального клапана около 2-3 тыс. рублей, аналога – около 400-500 рублей. На побегавших Pajero Sport нередко «получает вывих» рычаг включения переднего привода из-за разрушения пластиковой втулки. Отдельно втулка не продается, рычаг придется заменить в сборе за 7-8 тыс. рублей. Сэкономить можно, выточив аналогичную по размерам втулку из фторопласта.
В 2002 году Montero Sport получил систему полного привода AWD с вискомуфтой блокировки дифференциала. Раздаточная коробка данного типа более хлипкая и не терпит затяжного движения по бездорожью с бесконечными пробуксовками. Проблемы с этой раздаткой при пробеге более 200 тыс. км не редкость. Как правило, предвестником надвигающейся беды становится снижение тяги, а через некоторое время происходит разрушение дифференциала. Новая раздатка AWD дорогая, поэтому многие в случае выхода ее из строя, меняют на аналог от японского Challenger. Он оснащен самой надежной и более продвинутой системой полного привода Super Select.
Проблемы с переключением режимов работы раздаточной коробки и соответствующей индикацией могут быть вызваны отказом датчиков на раздатке. Так же встречается вибрация из-за износа подшипника скольжения на выходе вала раздаточной коробки. Подшипник меняется только в сборе с хвостовиком, что потребует около 5 тыс. рублей.
|
Mitsubishi Pajero Sport (1999-2005 гг.) |
Митсубиси Паджеро Спорт комплектовался 5-ти ступенчатой механической коробкой передач или 4-х ступенчатым «автоматом» (Challenger 5-ти ступенчатым). Родное сцепление «механики» не достаточно выносливое. На дизельных версиях оно могло сдаться уже после 60-80 тыс. км, хотя при щадящих условиях эксплуатации доезжает и до 100-150 тыс. км. Автомеханики рекомендуют устанавливать аналог от Mitsubishi Pajero II.
«Автомат» уверенно без проблем преодолевает отметку в 200-250 тыс. км, а при должном уходе выхаживает до 350-400 тыс. км. Основные причины снятия и переборки коробки: гидротрансформатор (5 тыс. рублей за ремонт, и 4 тыс. рублей за снятие и установку); маслонасос из-за износа втулки (около 8-10 тыс. рублей за приведение его в чувство); планетарка.
При появлении пробуксовок, когда обороты растут, а ускорения нет, следует проверить уровень жидкости. Зачастую оказывается, что уровень упал до критической отметки. После доливки трансмиссионной жидкости работоспособность коробки восстанавливается. Не включение передач, может быть вызвано отказом ингибитора (PRNDL-переключатель). Возможно удастся восстановить его работоспособность после прочистки, но замену ингибитора лучше не оттягивать (около 3 тыс. рублей).
|
Mitsubishi Pajero Sport (2005-2008 гг.) |

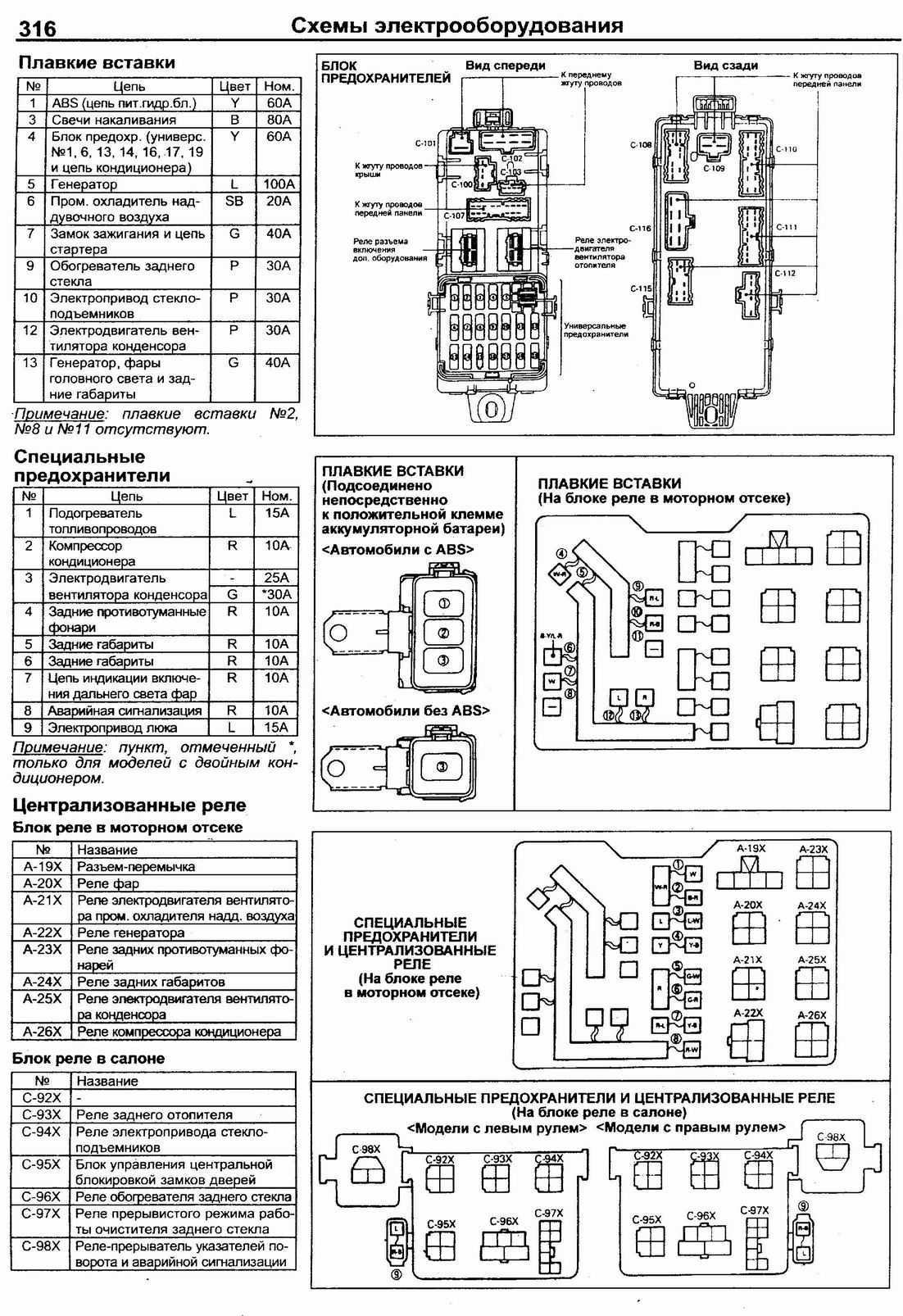

Схема блока предохранителей и реле в салоне Митсубиси Паджеро 3
План и расшифровка назначения каждого звена указаны в инструкции к транспортному средству и на обратной стороне защитной крышки монтажного отсека.

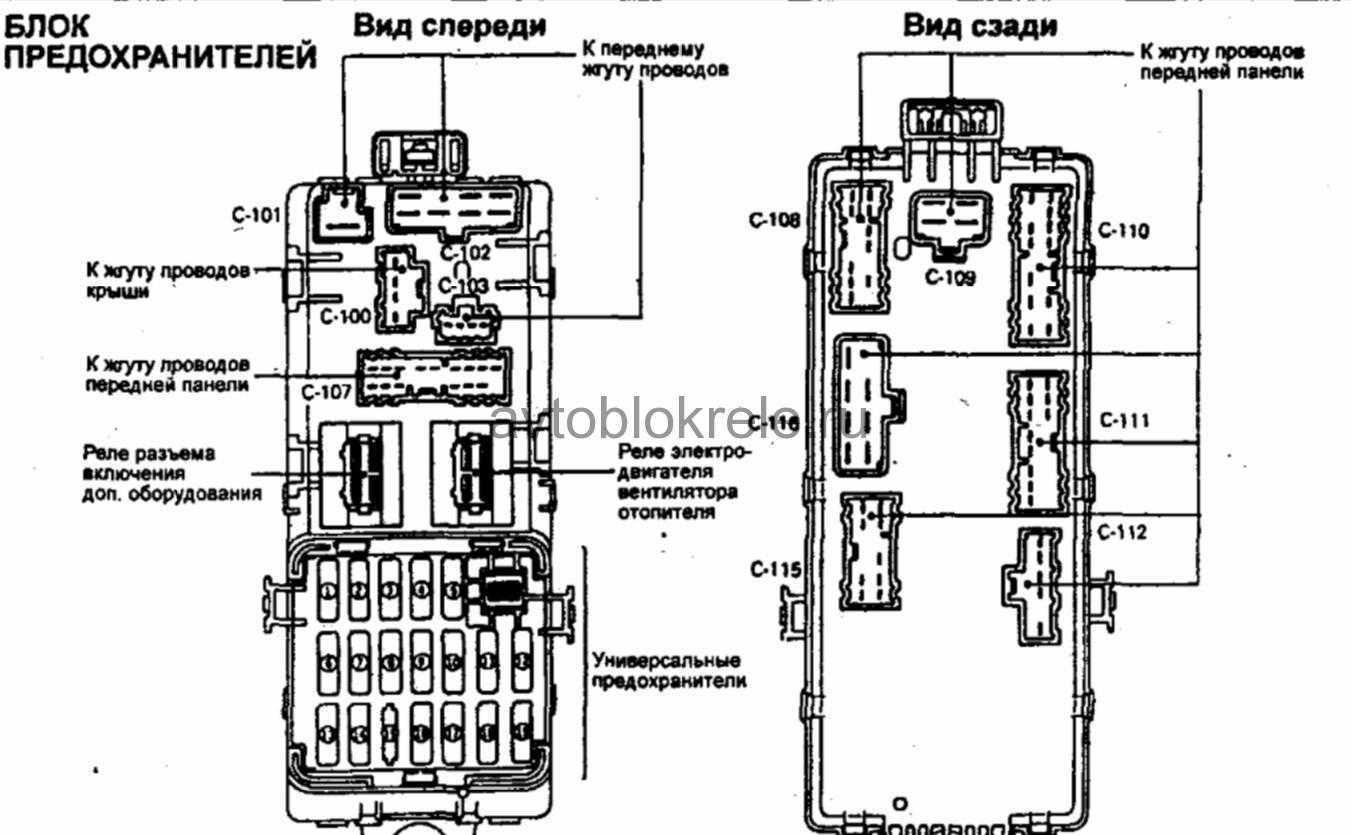

В салоне со стороны водителя
Слева под панелью приборов крепятся приборы, защищающие работу прикуривателя (4), системы управления АКПП (10), системы АБС (5, 10, 19) и др. За исправность одного оборудования может отвечать сразу несколько узлов. Учитывайте это при ремонте и диагностике.
В салоне со стороны пассажира
Под бардачком вмонтированы электропредохранители антенны, модуля управления 4WD, датчики t°C радиатора отопителя и др. Отдельные звенья могут быть расположены вне блоков. Ознакомьтесь с инструкцией перед заменой.

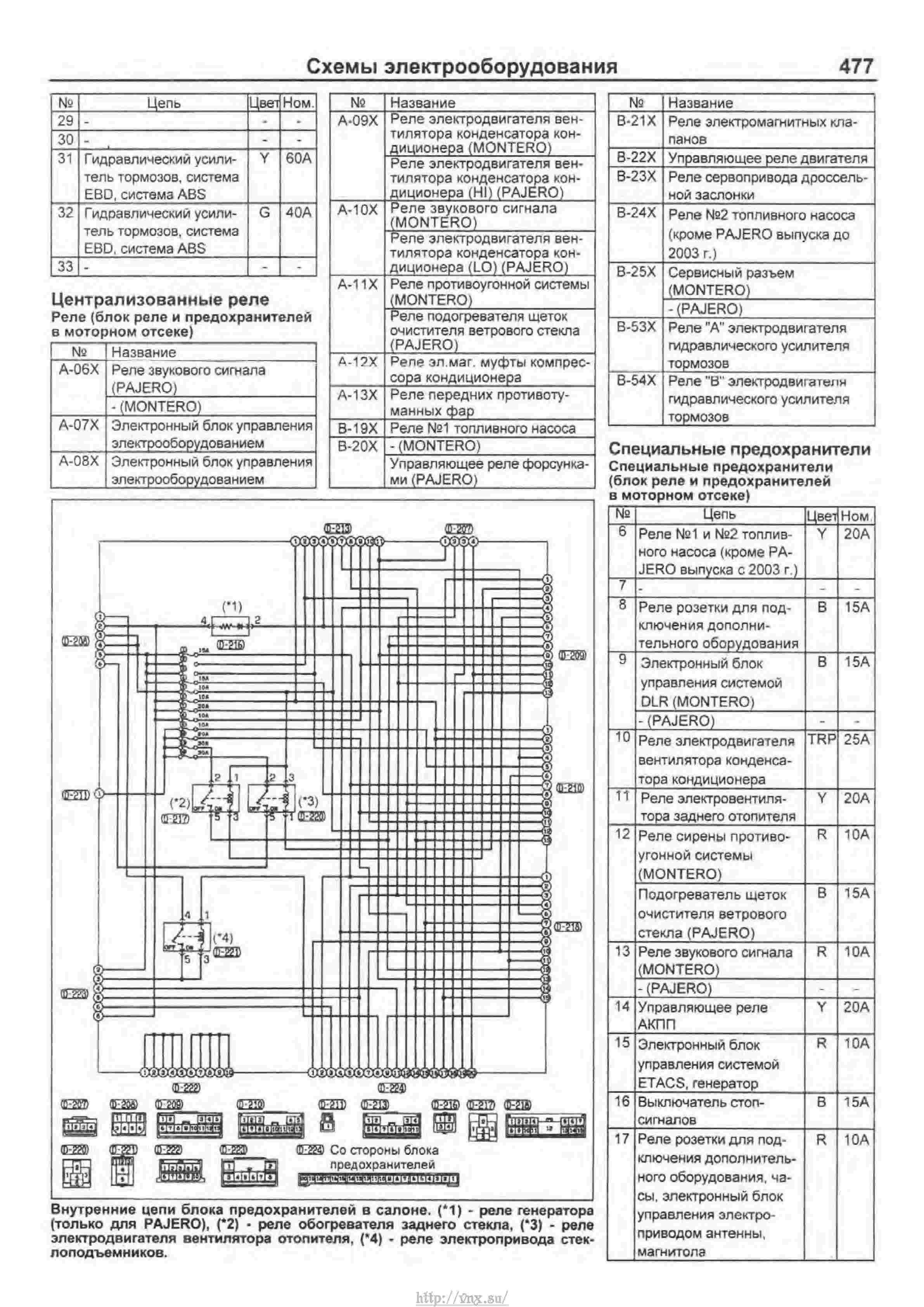

В моторном отсеке
В основном модуле находятся коммутационные устройства, контролирующие звуковой сигнал.
Модуль элементов и реле, замыкающих цепи бензонасоса, форсунок, системы экстренного торможения, управления двигателем и дроссельной заслонкой расположен рядом с аккумулятором. 2 гнезда здесь резервные.
Митсубиси Монтеро Спорт — проблема с прикуривателем: что делать?
Прикуриватель в автомобиле — важное устройство, которое помогает подать электричество для запуска двигателя или зарядки аккумулятора. Если прикуриватель в вашем Митсубиси Монтеро Спорт не работает, это может быть причиной неудобств и проблем на дороге
В этой статье я расскажу вам о некоторых возможных причинах неисправности прикуривателя и что нужно сделать, чтобы исправить эту проблему.
Проверьте предохранители
Первым делом стоит проверить предохранители. Они находятся в блоке предохранителей автомобиля и защищают электрическую цепь прикуривателя. Если предохранитель сгорел, замените его на новый предохранитель с такими же характеристиками.
Проверьте показания прибора прикуривателя
Если замена предохранителя не помогла, следующим шагом стоит проверить показания прибора прикуривателя. Включите автомобиль и вставьте в прикуриватель специальный тестер или устройство, способное измерять напряжение. Если тестер показывает отсутствие напряжения или слишком низкое напряжение, это может быть признаком проблемы с проводкой или с реле прикуривателя.
Проверьте провода и соединения
Если показания прибора прикуривателя нормальные, то следующим шагом стоит проверить провода и соединения прикуривателя. Проверьте, нет ли повреждений или перегибов проводов. Тщательно проверьте все соединения на предмет окисления или коррозии. Если обнаружены поврежденные провода или соединения, замените их или восстановите.
Определите проблему с реле прикуривателя
Если предохранители, показания прибора и провода в порядке, то проблему может вызывать реле прикуривателя. Реле прикуривателя обычно находится в блоке реле автомобиля. Проверьте его на работоспособность или замените на новое реле.
Обратитесь к профессионалу
Если все вышеперечисленные действия не помогли решить проблему, рекомендуется обратиться к профессионалу. Квалифицированный автомеханик сможет произвести более тщательную диагностику и ремонт прикуривателя вашего Митсубиси Монтеро Спорт.
Помните, что работа с электрическими системами автомобиля может быть опасной, поэтому при необходимости лучше всего обратиться к специалисту, чтобы избежать травм или повреждений автомобиля.
1 поколение

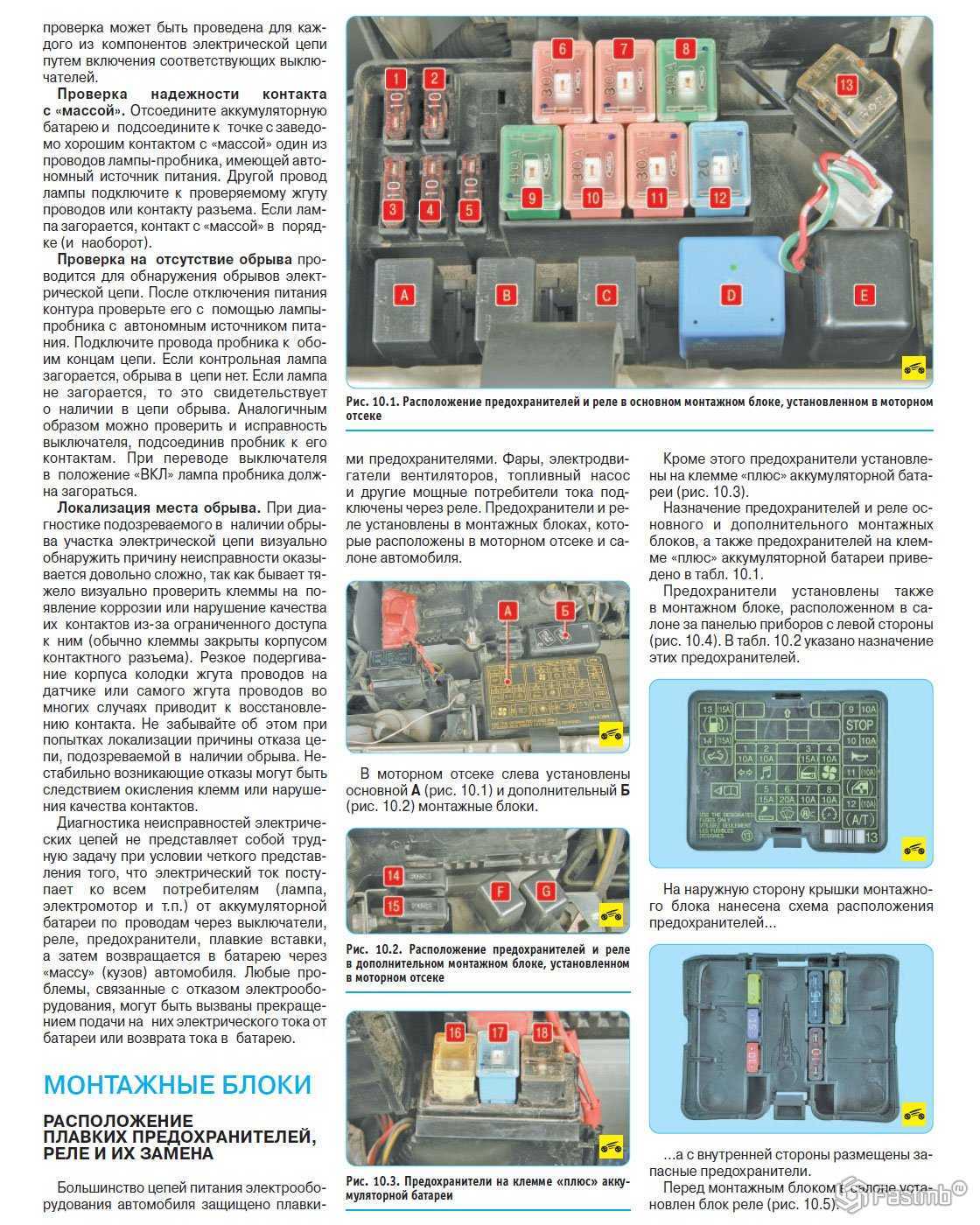

Места расположения блоков
p, blockquote 4,0,0,0,0 —>
1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.
p, blockquote 5,0,0,0,0 —>
2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.
p, blockquote 6,0,0,0,0 —>
Вариант 1
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
Вариант 2
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Главный блок
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Вариант 1
p, blockquote 15,0,0,0,0 —>
| 1 (20 А) | Левая фара (дальний свет). Левая фара головного света |
| 2 (20 А) | Правая фара (дальний свет). Правая фара головного света |
| 3 (10 А) | Левая фара (ближний свет) |
| 4 (10 А) | Правая фара (ближний свет) |
| 5 (10 А) | Левая фара и левый задний фонарь (габаритный свет) |
| 6 (10 А) | Правая фара и правый задний фонарь (габаритный свет) |
| 7 (15 А) | Плафоны освещения салона. Фонари освещения номерного знака |
| 8 (15 А) | Блок управления кондиционером. Элемент обогрева ветрового стекла. Регулятор положения кузова |
| 9 (30 А) | Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения |
| 10 (20 А) | Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Электро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник |
| 11 (30 А) | Нагнетательный насос кондиционера |
| 12 (10 А) | Контрольная лампа аварийной сигнализации |
| 13 (30 А) | Элемент обогрева передних сидений. Передний и задний прикуриватели |
| 14 (30 А) | Звуковой сигнал |
| 15 (30 А) | Электродвигатели очистителя и омывателя ветрового стекла |
| 16 (30 А) | Элемент обогрева заднего стекла. Элемент обогрева наружных зеркал заднего вида |
| 17 (20 А) | Противотуманные фары |
| 18 (30 А) | Электродвигатель вентилятора отопителя |
| 19 | Резервный |
| 20 (15 А) | Указатели поворотов. Лампы света заднего хода |
| 21 (15 А) | Лампы стоп-сигнала |
| 22 (10 А) | Электрические цепи контрольных приборов и органов управления |
| 23 (30 А) | Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше |
| 24 (30 А) | Электродвигатели стеклоподъемников задних дверей. Электродвигатели регулировки положения задних сидений |
Реле
p, blockquote 17,0,0,0,0 —>
- I— реле зажигания после включения зажигания;
- II—реле включения обогрева заднего стекла;
- III—реле включения стеклоподъемников и электродвигателя люка в крыше;
- IV—реле контрольной лампы незастегнутых ремней безопасности;
- V — реле-прерыватель стеклоочистителей;
- VI—реле очистителя заднего стекла;
- VII—реле включения очистителя и омывателя фар;
- VIII — реле времени включения плафонов;
- IX—реле включения электродвигателей регулировки задних сидений;
- X — реле включения дальнего света фар;
- XI—реле зажигания при работающем двигателе;
- XII — реле блокировки стартера для автомобилей с автоматической КП;
- А, Е —реле включения ближнего света фар на варианте для Швеции;
- В —резерв;
- С — реле включения звуковых сигналов;
- О—реле открытия крышки багажника;
- F—реле включения ближнего света фар;
- G — реле включения обогрева сидений;
- Н — реле включения противотуманных фар
Вариант 2
p, blockquote 18,0,0,0,0 —>
| 1 | 15А Противотуманные фары |
| 2 | 5А Габаритный свет левый и освещение номерного знака |
| 3 | 10А Переключатель света |
| 4 | 10А Правый габаритный свет и корректор света фар |
| 5 | 10А Левый ближний свет |
| 6 | 30А Регулировка сидений |
| 7 | 25А Стеклоочистители и стеклоомыватели |
| 8 | 5А Радиоприемник |
| 9 | 15А Звуковой сигнал |
| 10 | 15А Дальний свет левый |
| 11 | 15А Дальний свет правый |
| 12 | 5А Габаритный свет левый |
| 13 | 20А Замок зажигания |
| 14 | 20А Вентилятор системы отопления |
| 15 | 10А Задний противотуманный фонарь |
| 16 | 20А Обогреватели сидений |
| 17 | 20А Прикуриватель |
| 18 | Резервный |
| 19 | 15А Омыватели фар |
| 20 | 20А Обогреватель заднего стекла |
| 21 | 10А Зеркало заднего вида с электрообогревом |
| 22 | 10А Противоугонная сигнализация |
| 23 | 10А Освещение комбинации приборов |
| 24 | 15А Центральный замок и освещение салона |
| 25 | 25А Электролюк |
| 26 | 30А Электро стеклоподъемник передних дверей |
| 27 | 10А Стоп-сигнал |
| 28 | 30А Электро стеклоподъемник задних дверей |
| 29 | 10А Указатели поворотов и фонари заднего хода |
Расшифровка
p, blockquote 20,0,0,0,0 —>
| 20А | Электронасос подсистемы управления впрыском топлива КСУД |
| 30А | Электродвигатель вентилятора |
| 20А | Система антиблокировки тормозов |
| 30А | Электродвигатель насоса системы антиблокировки тормозов |
| 30А | Реле времени включения обогрева ветрового стекла |
| 30А | Элемент обогрева ветрового стекла |
| 30А | Электродвигатели регулировки положения передних сидений |
| 20А | Регулятор положения кузова |
| 15А | Датчик концентрации кислорода на автомобилях с нейтрализатором отработавших газов |
