Блоки предохранителей на nissan qashqai j11 2014, 2018, 2019 и 2021 года в салоне

Предохранители и реле Ниссан Кашкай 1 (J10)

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

На автомобиле предохранители и реле установлены в заднем (рис. 10.1) и переднем (рис. 10.2) монтажных блоках, расположенных в моторном отсеке.

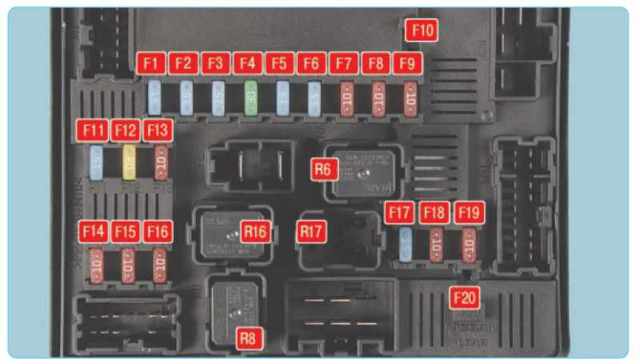

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.1)
Номер предохранителя / реле	Сила тока,А	Цвет предохранителя	Защищаемая цепь
Предохранители
F1	15	Синий	Обогреватель стекла двери задка, обогреватель зеркал заднего вида
F2	15	Синий	То же
F3	15	Синий	Противотуманные фары
F4	30	Зеленый	Очиститель ветрового стекла
F5	15	Синий	Лампа ближнего света правой фары
F6	15	Синий	Лампа ближнего света левой фары
F7	10	Красный	Лампа дальнего света правой фары
F8	10	Красный	Лампа дальнего света левой фары
F9	10	Красный	Лампы габаритных огней
F10	—	—	Резерв
F11	15	Синий	Управление трансмиссией
F12	20	Желтый	Блок управления двигателем
F13	10	Красный	Компрессор кондиционера
F14	10	Красный	Лампы света заднего хода
F15	10	Красный	Коробка передач
F16	10	Красный	Система управления двигателем
F17	15	Синий	Топливный насос
F18	10	Красный	Система питания (топливные форсунки)
F19	10	Красный	Гидроэлектронный блок ABS
F20	—	—	Резерв
Реле
R6	—	—	Реле системы зажигания
R8	—	—	Реле обогреватель стекла двери задка
R16	—	—	Реле малых оборотов вентилятора системы охлаждения двигателя I
R17	—	—	Реле высоких оборотов вентилятора системы охлаждения двигателя II

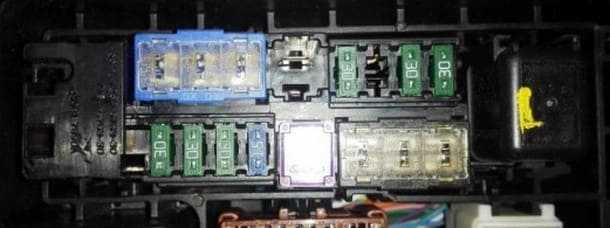

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ (Таблица 10.2)
Номер предохранителя / плавкой вставки / реле	Сила тока, А	Цвет	Защищаемая цепь
Предохранители / плавкие вставки
F1	20	Желтый	Турбина охладителя воздуха (турбодизель)
F2	10	Красный	Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3	10	Красный	Генератор
F4	10	Красный	Звуковой сигнал
FL5	60/30/30	Желтый	Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6	40	Зеленый	Система ABS, система курсовой устойчивости
F7	30	Зеленый	Электрообогреватель салона (для автомобиля с дизельным двигателем)
F8	30	Зеленый	То же
F9	30	Зеленый	>>
F10	—	—	Резерв
FL11	50/30/40	Синий	Вентилятор системы охлаждения двигателя, зажигание
F12	40	Зеленый	Блок управления электрооборудованием салона
Реле
R3	—	— Звуковой сигнал
R4	—	—	Вентилятор системы охлаждения двигателя
R5	—	—	Насос омывателя фар

Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

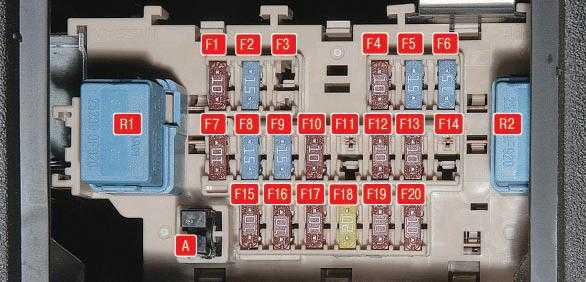

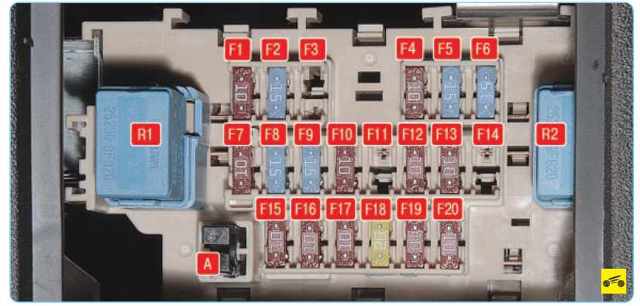

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А — пинцет

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ (Таблица 10.3)
Номер	Сила тока, А	Цвет	Защищаемая цепь
Предохранители
F1	10	Красный	Аудиосистема, электропривод наружных зеркал
F2	15	Синий	Передняя розетка
F3	—	Резерв
F4	10	Красный	Кондиционер, электрообогреватель салона
F5	15	Синий	Электромотор отопителя
F6	15	Синий	То же
F7	10	Красный	Дополнительное оборудование
F8	15	Синий	Датчики вариатора (механическая КП)
F9	15	Синий	Аудиосистема
F10	10	Красный	Лампы стоп-сигналов
F11	—	—	Резерв
F12	10	Красный	Блок управления электрооборудованием салона
F13	10	Красный	Электрооборудование
F14	15	Синий	Розетка задняя (если установлена)
F15	10	Красный	Обогрев зеркал
F16	10	Красный	Блок управления электрооборудованием салона
F17	15	Синий	Электрооборудование
F18	20	Желтый	Моторедуктор стеклоочистителя ветрового окна
F19	10	Красный	Подушки безопасности системы SRC
F20	10	Красный	Обогрев сидений
Реле
R1	—	—	Дополнительное оборудование салона

Материалы по теме

Назначение предохранителей и реле Nissan Primera P(выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

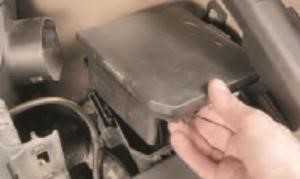

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…

3. …и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом…

6. …и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…

10. … и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

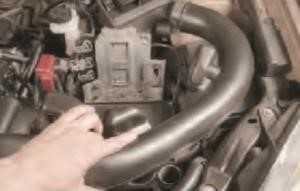

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…

13. …и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…

15. …потяните реле вверх, покачивая его из стороны в сторону…

16. …и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…

19. …и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…

22. …и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Основные компоненты и узлы электропроводки

Электропроводка в автомобиле Nissan Qashqai состоит из множества компонентов и узлов, каждый из которых выполняет свою функцию в системе. В этом разделе мы рассмотрим основные компоненты и узлы электропроводки Nissan Qashqai.

Аккумулятор

Аккумулятор является источником питания для электропроводки автомобиля. Он хранит электрическую энергию и обеспечивает питание различных узлов и систем автомобиля.

Предохранители

Предохранители представляют собой защитные элементы, которые предотвращают повреждение электропроводки от перегрузок и короткого замыкания. Они расположены в специальных отсеках или блоках и разделены по функциональным группам.

Провода и соединения

Провода и соединения служат для передачи электрического сигнала и подачи питания к различным компонентам автомобиля. Они могут быть выполнены из различных материалов, таких как медь, алюминий или сплавы. Соединения обеспечивают надежное и безопасное соединение проводов между собой или с другими компонентами автомобиля.

Датчики

Датчики предназначены для измерения различных параметров автомобиля, таких как температура, давление, скорость, уровень жидкости и другие. Они генерируют электрический сигнал, который передается в электронные блоки управления для принятия соответствующих решений и контроля работы системы.

Реле

Реле служат для управления электрическими цепями в автомобиле. Они могут включать или выключать питание отдельных узлов или систем, а также изменять направление тока или его интенсивность.

Электронные блоки управления

Электронные блоки управления (ЭБУ) являются центральными устройствами, обрабатывающими сигналы от датчиков и принимающими решения о работе конкретных систем автомобиля. Они контролируют и управляют работой двигателя, системой зажигания, системой кондиционирования воздуха, системой безопасности и другими компонентами.

Лампы и фары

Лампы и фары обеспечивают освещение дороги при движении автомобиля. Они могут быть обычными галогенными или светодиодными, а также выполнять разные функции – фары ближнего или дальнего света, поворотные сигналы, стоп-сигналы и т.д.

Дисплеи и кнопки управления

Дисплеи и кнопки управления используются для отображения информации и управления различными функциями автомобиля. Они могут быть размещены на панели приборов, на руле, на центральной консоли или на задних сиденьях для пассажиров.

Звуковая система

Звуковая система в автомобиле включает в себя радио, CD-плеер, аудиосистему и динамики. Она позволяет прослушивать музыку, радиопередачи или подключать внешние устройства для воспроизведения звука.

Электродвигатели

Электродвигатели используются для привода различных систем автомобиля, например, электростеклоподъемников, электропривода заднего вида, электропривода замка двери и других механизмов.

Это только некоторые из основных компонентов и узлов электропроводки Nissan Qashqai. Каждый из них играет важную роль в обеспечении безопасной и надежной работы автомобиля.

Руководства на все автомобили

1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3. МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ
4. СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
5. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
6. АКСЕЛЕРАТОР, ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА ВЫПУСКА
7. СЦЕПЛЕНИЕ И МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
8. БЕССТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (ВАРИАТОР) (CVT)
9. СИЛОВАЯ ПЕРЕДАЧА
10. ПЕРЕДНЯЯ ОСЬ И ПОДВЕСКА
11. ЗАДНЯЯ ОСЬ И ПОДВЕСКА
12. ТОРМОЗНАЯ СИСТЕМА
13. РУЛЕВОЕ УПРАВЛЕНИЕ
14. СИСТЕМА БЕЗОПАСНОСТИ
15. СИСТЕМА ВЕНТИЛЯЦИИ, ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
16. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА
16.0 ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА
16.1. САЛОНА.РЕМОНТ НА АВТОМОБИЛЕ.ОТДЕЛКА ДВЕРЕЙ
16.2. ОТДЕЛКА ЗАДНЕЙ БОКОВОЙ ДВЕРИ
16.3. БОКОВАЯ ОТДЕЛКА КУЗОВА
16.4. ОТДЕЛКА ПОЛА
16.5. ПОТОЛОК
16.6. ОТДЕЛКА ПОЛА БАГАЖНОГО ОТСЕКА
16.7. ОТДЕЛКА ЗАДНЕЙ ДВЕРИ
16.8. ПАНЕЛЬ. РЕМОНТ НА АВТОМОБИЛЕ
16.9. ЦЕНТРАЛЬНАЯ КОНСОЛЬ В СБОРЕ
16.10. СИДЕНЬЯ
16.11. СИДЕНЬЯ. РЕМОНТ НА АВТОМОБИЛЕ
16.12. СИДЕНЬЯ.ПЕРЕДНИЕ СИДЕНЬЯ
16.13. СИДЕНЬЯ. ПЕРЕДНИЕ СИДЕНЬЯ
16.14. СИДЕНЬЕ. РЕМОНТ НА АВТОМОБИЛЕ
16.15. СИДЕНЬЯ. ЗАДНЕЕ СИДЕНЬЕ
16.16. СИДЕНЬЯ. ЗАДНЕЕ СИДЕНЬЕ
16.17. СИДЕНЬЯ С ОБОГРЕВОМ. РЕМОНТ НА АВТОМОБИЛЕ
16.18. ДВЕРИ И ЗАМКИ
16.19. БЛОК ИНТЕЛЛЕКТУАЛЬНОГО КЛЮЧА
16.20. ПРОТИВОУГОННАЯ СИСТЕМА
16.21. И СТЕКЛОПОДЪЕМНИКИ. РЕМОНТ НА АВТОМОБИЛЕ
16.22. ЛЮК НА КРЫШЕ
16.23. СТЕКЛО БОКОВОГО ОКНА
16.24. ОКОННОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ
16.25. СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ
16.26. СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ
16.27. СТЕКЛО ЗАДНЕЙ БОКОВОЙ ДВЕРИ
16.28. СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ БОКОВОЙ ДВЕРИ
16.29. СИСТЕМА УПРАВЛЕНИЯ СТЕКЛОПОДЪЕМНИКАМИ
16.30. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ — СИСТЕМА УПРАВЛЕНИЯ СТЕКЛОПОДЪЕМНИКАМИ
16.30.1 СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ — СИСТЕМА УПРАВЛЕНИЯ СТЕКЛОПОДЪЕМНИКАМИ
16.30.2 БЛОК ВСМ (БЛОК УПРАВЛЕНИЯ КУЗОВОМ)
16.30.3 Главный переключатель стеклоподъемников
16.31. КРЫША
16.32. СОЛНЦЕЗАЩИТНАЯ ШТОРКА В СБОРЕ
16.33. ВЫКЛЮЧАТЕЛЬ СОЛНЦЕЗАЩИТНОЙ ШТОРКИ
16.34. ОСНАЩЕНИЕ НАРУЖНОЙ ЧАСТИ КУЗОВА
16.35. ЗАДНИЙ БАМПЕР
16.36. РЕШЕТКА РАДИАТОРА
16.37. РЕШЕТКА КАПОТА
16.39. ЗАЩИТНАЯ НАКЛАДКА ЗАДНЕЙ КОЛЕСНОЙ НИШИ
16.40. УГЛОВОЙ МОЛДИНГ
16.41. БОКОВОЙ МОЛДИНГ КРЫШИ
16.42. МОЛДИНГ ДВЕРНОЙ РАМЫ
16.43. НАРУЖНЫЙ МОЛДИНГ ДВЕРИ
16.44. НАРУЖНЫЙ НИЖНИЙ МОЛДИНГ ДВЕРИ
16.45. ОТДЕЛКА ЗАДНЕЙ ДВЕРИ
17. ПРИБОРЫ, УПРАВЛЯЕМЫЕ ВОДИТЕЛЕМ
18. ЭЛЕКТРООБОРУДОВАН И Е
19. ИНФОРМАЦИОННАЯ СИСТЕМА ВОДИТЕЛЯ И МУЛЬТИМЕДИЙНОЕ УСТРОЙСТВО Ссылки на другие сайты

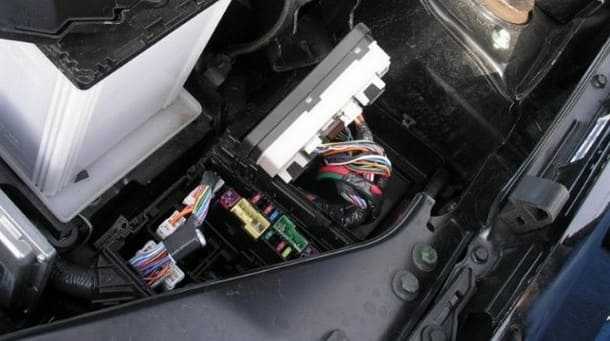

Монтажные блоки под капотом

Оба расположены слева. Здесь устанавливаются относительно мощные предохранители и реле, отвечающие за нагруженные элементы конструкции и некоторые силовые цепи. Чтобы к ним добраться — демонтируйте кожух и патрубок воздухозаборника. Рассмотрим оба элемента конструкции.

Первый блок (A)

Предохранители также установлены в разброс. Чтобы увидеть фактическую последовательность элементов, достаточно посмотреть на обратную сторону крышки. Расположение следующее.

№	Описание
81/82	Подача питания на элементы ЭБУ.
83	Основное оборудование: регулятор дроссельной заслонки, ЭБУ клапан продувки адсорбера, ДМРВ, ТНВД (для дизеля), моторные датчики и электронные клапаны системы.
84	Слаботочный контур ЭбУ, клапаны ГРМ и впускного коллектора.
85	Датчик массового расхода воздуха, лямбда-зонд 1 и 2, модуль управления свечами накаливания.
86	Система зажигания и управления топливными форсунками.
87	Силовое реле компрессора кондиционера.
88/89	Свободны в большинстве комплектаций.
90	Реле и привод переднего/заднего дворников.
91	Питание реле топливного насоса.
92	Резерв.
93	Модуль управления коробкой передач.
94	Резерв.
95	Система блокировки руля.
96	Силовое реле системы старт-стоп.
97	Головные фары, датчики положения рычага коробки передач.

Второй блок (B)

В модуле установлены силовые реле и нагруженные предохранители.

№	Расшифровка
34	Силовое реле клаксона.
35-37	Реле РТС 1-3, используется только на дизельных моторах.
38	Электронный ручник.
39	Вспомогательный блок, ответственный за питание CAN шины.
40	Резерв
41	Электронный модуль парковочного тормоза.
F	Модуль ЕСП
G	Силовая магистраль головного блока АБС.
H	Силовая часть ЕСП.
I	Релюшка насоса омывателя.
J	Резерв.
K	Датчики АБС – питание.
L	Релюшка стартера и системы зажигания.
M	Функциональное реле модуля стеклоподъемников и привода сидений.
R1	Питание клаксона.

Блок на плюсовой клемме аккумулятора

На данном участке устанавливаются головные предохранители.

№	Расшифровка
А	Подача напряжения на стартер через систему перезапуска ДВС.
В	Реле генератора.
С	Питание вспомогательных систем автомобиля: подогрев заднего стекла, отопитель салона, правая сторона внешних осветителей.
D	Система зажигания, муфта кондиционера, левая сторона внешних световых приборов, система охлаждения ДВС.
E	Питание предохранителей 42, 44, 45, 46 и R, S, T.
U	Правая сторона внешних световых приборов, модуль управления свечами накаливания (только на дизелях), подача напряжения на предохранитель 58.
V	Питание предохранителей 34-41 и F, G, H, I, K, L, N, O.

Дополнительный блок под передним левым крылом (опционально)

В зависимости от комплектации, на машине может быть установлен еще одна область предохранителей. Для доступа потребуется демонтировать элемент внешней обшивки и снять защитные крышки.

Здесь устанавливается всего 4 предохранителя:

• обогрев переднего стекла;
• релюшка омывателей передней оптики;
• звуковой сигнал штатной противоугонки;
• подогреватель ветрового окна.

Фото точек подключения сигнализации Pandora DX-50 на Nissan Qashqai 2008 года, АКПП

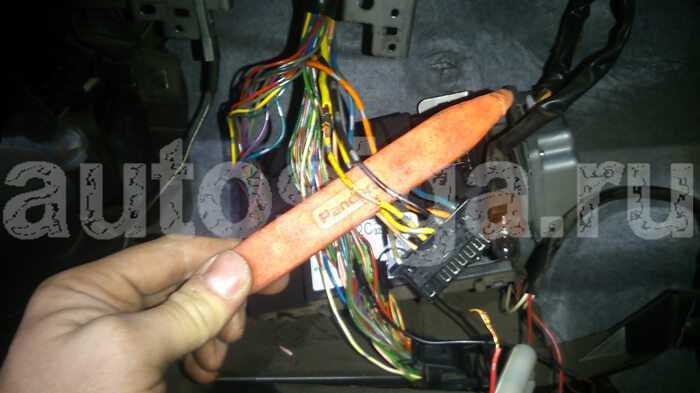

На блоке электропакета за бардачком подключаемся к can и  берём информацию о зажигании.



CAN-H – синий (22 pin)CAN-L – розовый (21 pin)Статус IGN – белый (2 pin)

Здесь же можно взять питание для автосигнализации.

+12В – жёлтыйМасса – черный

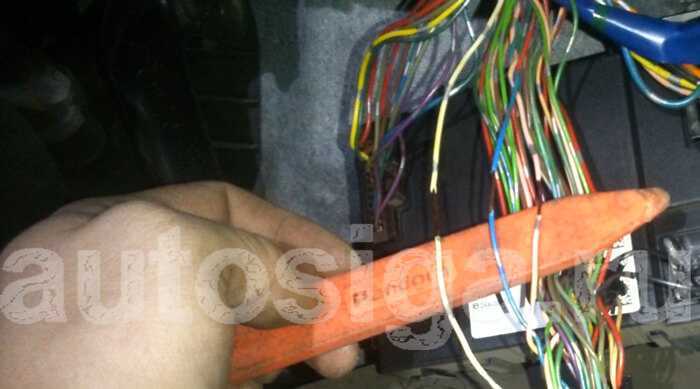

Подключаемся к поворотам также на блоке.

Повороты (+) — коричневый и серый

Подключить к сигнализации по схеме (потенциальное управление):

Подключение к замку зажигания:+12V — синийIGN1 — розовыйАСС – жёлтый

Около замка можно сделать НР блокировку стартера, реле R5 релейного модуля Пандора ДХ-50.

Стартер необходимо подключить напрямую на втягивающее в блоке предохранителей под капотом (чёрный/красный). Если на замок подать — стартер не срабатывает (это относится только с бесключевому обходу).

При запуске необходимо с канала включения обходчика иммо, с релейного модуля (реле R4), подать через диоды «плюс» на концевики «ключ в замке» и «замок нажат».

Сигнализация Pandora DX-50 позволяет обойти штатный иммо автомобиля Nissan Qashqai. Для этого в настройках AlarmStudio «Автозапуск — Обходчик штатного иммобилайзера» разрешите пункты «Обходчик штатного иммобилайзера по CAN» и «Работа обходчика на все время автозапуска».

Для программирования обхода иммобилайзера необходимо войти на 21 уровень программирования автосигнализации, завести машину, подождать 5 секунд, и нажать кнопку валет для подтверждения.

Обязательно пропишите обороты холостого хода в память Pandora, согласно инструкции.

Дополнительная блокировка – бензонасос, синий провод.  В блоке предохранителей под капотом.

Для пропуска проводов в блок предохранителей необходимо просверлить отверстие 5 мм на дне кожуха блока.

Блокировку НР можно сделать каналом открытия багажника CH5.

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. В данной статье рассмотрены автомобили Nissan Qashqai с 2007 и Nissan Qashqai+2 с 2008 года выпуска

Где находится монтажный блок реле и предохранителей.

1. В салоне под крышкой в проеме нижней облицовки панели приборов.

Примечание: У Ниссан Кашкай J11 (2014-2018) монтажный блок находится слева, между водительской дверью и торпедой.

Для получения доступа к монтажному блоку расположенному в салоне, потяните за ручку крышки.

На внутреннюю сторону декоративной крышки нанесена схема расположения и назначение предохранителей.

Примечание:Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания

Выбирая автомобильный предохранитель, следует обратить внимание на размер: Большой (maxi); Средний (medium); Маленький (mini)

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

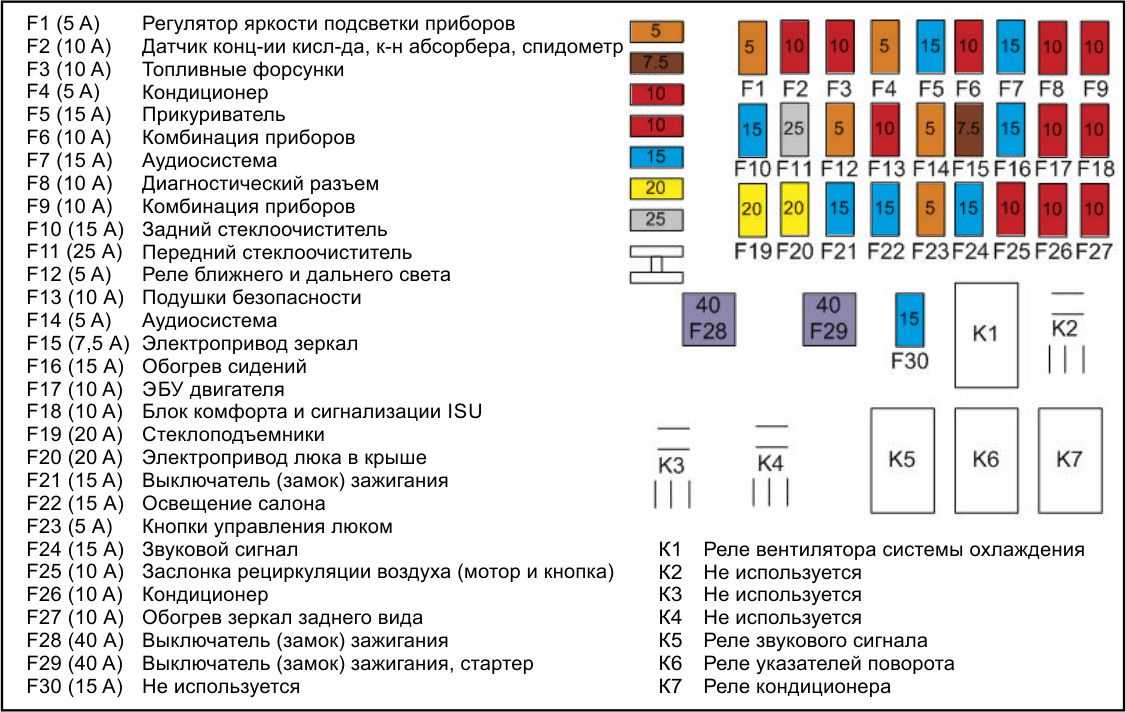

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне

Где находится монтажный блок реле и предохранителей

1 – расширительный бачок; 2 – правая опора подвески силового агрегата; 3 – гидроэлектронный модуль ABS; 4 – декоративный кожух двигателя; 5 – дроссельный узел; 6 – бачок главного тормозного цилиндра и гидропривода выключения сцепления; 7 – корпус воздушного фильтра; 8 – электронный блок управления двигателем; 9 – монтажные блоки реле и предохранителей; 10 – аккумуляторная батарея; 11 – воздухозаборник с резонатором входящего воздуха; 12 – замок капота; 13 – указатель уровня масла (маслоизмерительный щуп); 14 – генератор; 15 – пробка маслоналивной горловины; 16 – наливная горловина бачка омывателя

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

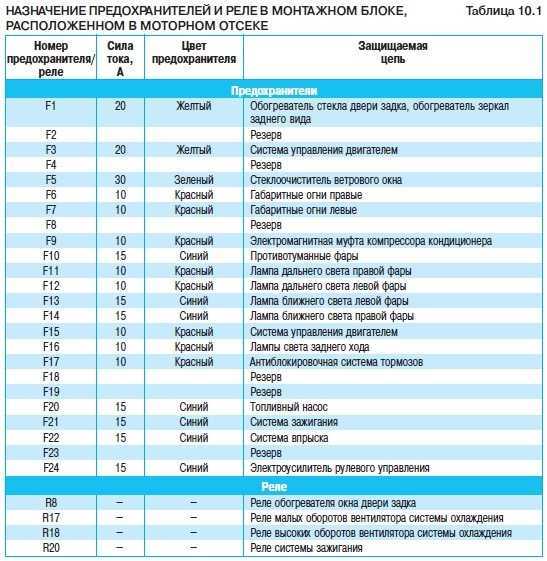

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Как заменить предохранитель?

Снимите пинцет с держателя монтажного блока, расположенного в салоне автомобиля. ( Если его нет, то воспользуйтесь круглогубцами)

Захватите пинцетом предохранитель

https://youtube.com/watch?v=xzfbrM3w9hs

Руками это сделать довольно трудно.

и извлеките его из контактного разъема (для наглядности показано на снятом заднем монтажном блоке).

Установите в контактный разъем предохранитель того же номинала, что и снятыйДля замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками

Предохранители в переднем блоке

Отжать фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

снимите крышку

Прежде чем заменить перегоревшие предохранитель или плавкую вставку, выясните причину перегорания и устраните ее.

При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

Как самостоятельно заменить предохранители на автомобиле Ниссан Кашкай?

Практически все электрически цепи питания машины защищаются предохранителями, которые находятся в специальном блоке. Все потребляемое оборудования, такое как магнитола, бензонасос, лампочки в салоне, стоп-сигналы и прочие подключается к монтажному блоку предохранителей (далее — БП).

Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Что касается второго и третьего БП, то их можно найти в моторном отсеке.  Если вы откроете капот, то сможете увидеть оба механизма со стороны левой фары, напротив водительского сиденья. Они находится за аккумуляторной батареей в районе патрубка воздухозаборника.

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

БП транспортного средства Ниссан Кашкай, расположенный в левой части торпеды

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Описание элементов узла в салоне

Задний БП под капотом

Задний БП моторного отсекаТаблица 1. За что отвечают элементы прибора сзадиТаблица 2. За что отвечают компоненты заднего прибора

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчикиПри помощи пинцета извлеките выгоревшую составляющуюЗамените звено на новое и установите его на место

Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

на автомобиле. блок всм (блок управления кузовом) Ниссан Кашкай

Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать блок всм (блок управления кузовом) Ниссан Кашкай.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.

Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит блок всм (блок управления кузовом) Nissan Qashqai, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.

Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.

Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.

Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.

18.16.2 СНЯТИЕ 1. Снимите ящик для перчаток в сборе. 2. Отсоедините разъем от блока управления 4WD. 3. Снимите впускной воздуховод. 4. Открутите крепежные винты. 5. Снимите блок ВСМ и отсоедините разъем.

18.16.3 УСТАНОВКА Установка выполняется в порядке, обратном снятию.

Точки подключения автосигнализации без CAN модулей на Nissan Qashqai 2014, ключ, АКПП

BCM находится под рулем слева. Практически все подключения там.

Черный верхний правый разъем:зажигание (-) – серый 25стартер (-) – красный 2Уточняю! Управление слаботочным минусом (можно управлять без всяких реле и модулей запуска; в современных сигнализациях как раз выхода подходят)

Серый верхний левый разъем:закрыть (-) – серый 10открыть (-) – коричневый 40аварийка (-) – желтый 11

Зеленый разъем нижний:концевики дверей (-), собирать на 4-х диодах – красный 10, белый 12, красный 13, синий 17багажник (-) – черный

Серый нижний левый разъем:стоп (+) – желтый 9

Зеленый разъем в подкапотном блоке предохранителей:бензонасос – белый

Точки подключения автосигнализации на Nissan Qashqai 2007 с системой бесключевого доступа и запуска

Замок зажигания:+ 12 – синийАСС – коричневыйзажигание – зелёныйзажигание 2 – жёлтыйстартер – красный

Так как авто у нас с системой бесключевого доступа и запуска, то к коричневому проводу (АСС) не цепляемся, а подключаемся к проводам, обеспечивающим запуск автомобиля в случае неисправности штатного брелка доступа. Провода находятся в разъеме над замком зажигания (красный/белый и красный/синий). На них подаём +12 вольт на время работы автозапуска (в Starline A92 – это синий провод, запрограммированный как второе зажигание)

Зарядка – синий на генераторе

Бензонасос – чёрно-жёлтый разъём в блоке предохранителей под капотом

За бардачком блок BCM.На нём в разъёме, где больше всех контактов:управление центральным замком (-) – коричневый (открытие) и розовый (закрытие). Запирание работает только при закрытых дверях.багажник (-) – зелёный тёмныйдвери (-) – красный (водителя), коричневый (правая передняя), серый (левая задняя) и зелёный (правая задняя)Все концевики и багажник подключать через диоды, в том числе и в разрыв (всего 10 диодов)

На блоке BCM, в 12-ти контактном разъёме:повороты (+) – коричневый и серыйтормоз (-) – красный (второй с краю)

Стояночный тормоз (-) – фиолетовый в жгуте с левой стороны центрального туннеля

Чуть подробнее про обход иммобилайзера.

В нашем случае надо извлечь из штатного брелка батарейку и передатчик. В модуль обхода кладём только оставшуюся часть.
