Как проверить моторчик стеклоочистителя ваз 2114

Не работают дворники на ВАЗ 2114: причины и способы их устранения

Дворники — это устройства, служащие для очищения лобового и заднего стекол от скапливающихся на них грязи, пыли, влаги и снега. Очень часто езда без них — просто невозможна и даже опасна (особенно в дождливую погоду или снегопад). Именно поэтому в случае, когда не работают дворники на ваз 2114, автомобилист должен как можно быстрее обнаружить причину этой проблемы и устранить ее.

Принцип действия самого устройства достаточно прост — длинные узкие щетки, соединенные специальным рычагом с электрическим мотор-редуктором, движутся по стеклу взад-вперед и очищают его поверхность. Для того, чтобы улучшить очищающие свойства дворников, вместе с ними может включаться и омыватель стекол (если это необходимо).

Сами щетки дворников — сменные, и в случае повреждения или сильного износа могут быть заменены на аналогичные.

На 14-й модели дворники могут работать сразу в нескольких режимах, выбирать которые может сам автомобилист, а именно:

прерывистый режим;
постоянный режим на 1-й скорости;
постоянный режим на 2-й скорости;
постоянный режим синхронно с омывателем.

Причины выхода из строя дворников

Причин, из-за которых не работают стеклоочистители ваз 2114, может быть несколько.

Наиболее распространенные из них — это:

Выход из строя предохранителя.
Нарушения в работе электромоторчика.
Поломка приводной трапеции или ее отдельных тяг.
Поломка подрулевого переключателя.

Первая из проблем решается наиболее просто — следует лишь проверить и, при необходимости, заменить предохранители F16 и F7 (находятся они в общем блоке предохранителей).

Вторая причина — это выход из строя электрического мотора (мотор-редуктора), приводящего в движение устройство. Встречается такая неисправность крайне редко, поскольку электродвигатель ломается нечасто, являясь одним из самых надежных элементов в конструкции дворников.

Проверить, исправен ли моторчик, можно отсоединив от него тяги и подключив к источнику питания напрямую. Если ротор не крутится, значит мотор-редуктор неисправен, и его следует заменить.

Делать это нужно в следующем порядке:

отключить электродвигатель от блока предохранителей;
нанести метку на тягу (кривошип) для того, чтобы зафиксировать его положение;
демонтировать крепеж, фиксирующий тягу;
вывернуть болты, фиксирующие трапецию;
снять мотор-редуктор.

Установка нового моторчика выполняется точно в таком же порядке, но в обратной последовательности.

Еще одной часто причиной того, почему перестали работать дворники на ваз 2114, является поломка трапеции. Определить ее можно визуально, и, в случае поломки, выполнить замену всего агрегата.

Иногда случается и так, что не работает один дворник ваз 2114 (или работает неправильно), а другой функционирует исправно. Причиной этого может быть закисание втулок в местах сочленения тяг трапеции. Устранить такую неисправность просто — достаточно смазать все шарниры подвижного механизма. Если же причиной того, что работает только один дворник, стала поломка его тяги или рычага, то, опять же, следует выполнить замену всей трапеции на новую.

Если все перечисленные выше причины неисправности дворников не подтвердились, то следует проверить тестером подрулевой переключатель и, в случае поломки, заменить его на новый.

Советы автолюбителям

Заменяя стеклоочистители на новые, следует отдать предпочтение современным, бескаркасным моделям.

Они отличаются такими преимуществами, как:

более высокая надежность (в сравнении с классическими моделями);
увеличенный срок службы;
абсолютно бесшумная работа (отсутствуют обычные для каркасных дворников скрипы);
эффективное очищение загрязнений.

Такие дворники не только будут выполнять свою работу более эффективно, но и значительно преобразят внешний вид автомашины.

Причины неисправности работы заднего стеклоочистителя

Не рабочий подрулевой переключатель . Проверить просто: включаем подрулевым переключателем на задний дворник и смотрим напряжение на + выводах 1 или 3 на монтажном блоке (см. схему).Если напряжение отсутствует – подрулевой не работает. Есть и другой вариант: разбираем подрулевой и проверяем наличие замыкания между 53ah-53H контактами. Если замыкание есть – то подрулевой работает. Не рабочий мотор-редуктор. Не рабочий мотор-редуктор либо заменить, либо ремонтировать. Под нерабочим мотор-редуктором подразумевается неисправность как самого мотора: коллектора, щеток, предохранителя и т.д., так и его составных частей: кривошип, зубья. Как заменить мотор-редуктор заднего стеклоочистителя? Проблема в проводке: либо окислились, оборвались провода, идущие на мотор-редуктор заднего стеклоочистителя

Особое внимание стоит уделить массе мотор-редуктора, его затяжке. Лучше будет, если даже заново зачистить массу и прикрепить в другое место

Так же возможен обрыв провода в стыке между крышей и крышкой багажника.

Для проверки лучше проверить наличие контакта на колодке заднего стеклоочистителя при помощи тестера.

Что касается реле K3 – то он не принимает никакого участия в работе заднего дворника , что является частой ошибкой новичков в ремонте автомобиля.

Источник

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

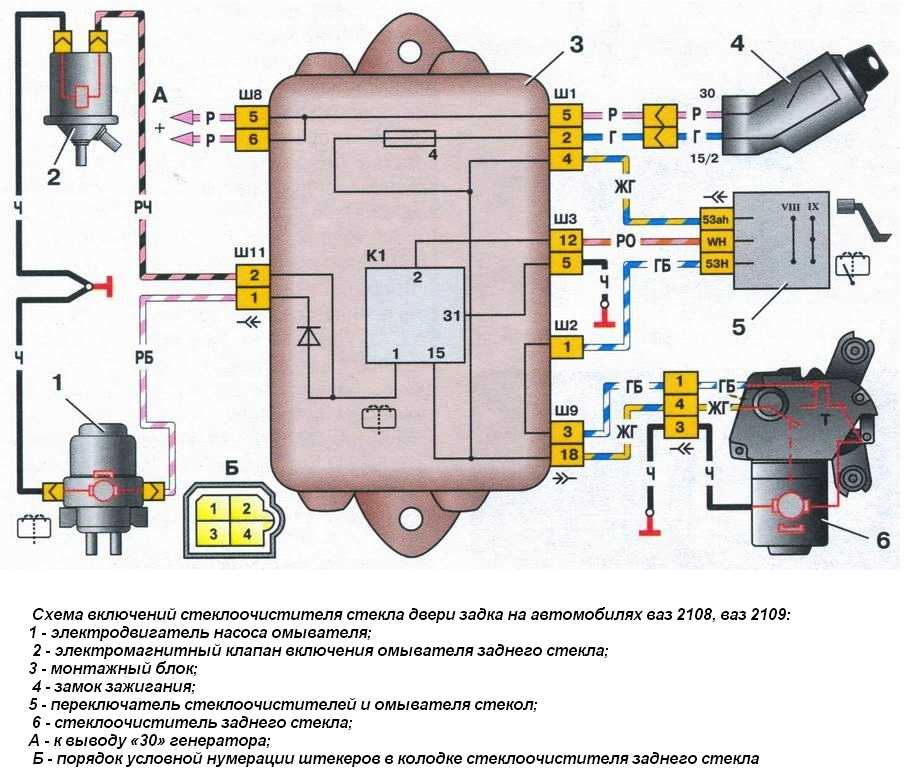

Электрическая схема заднего стеклоочистителя:

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

https://youtube.com/watch?v=pl7_9CmEXq4

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

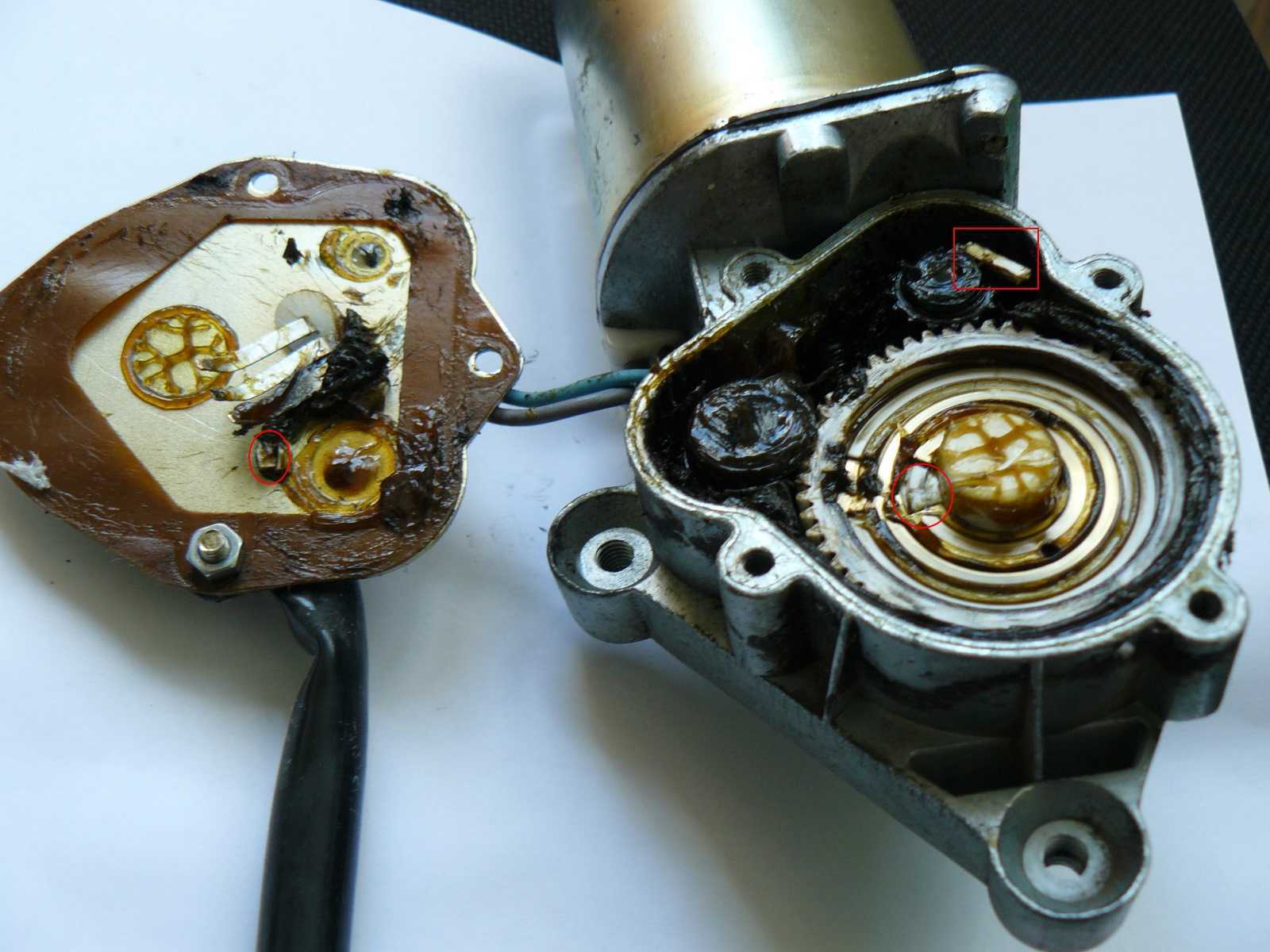

сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
неправильная регулировка положения дворников (выставить дворники по месту);
начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

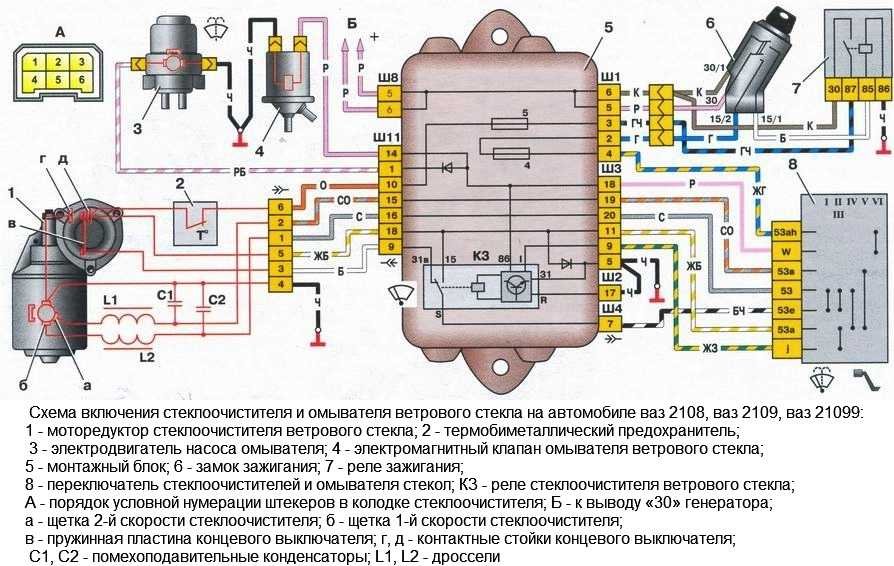

Электрическая часть стеклоочистителя лобового стекла:

Search

Для очистки лобового стекла ВАЗ 2114 от грязи и сажи под дождем предусмотрено специальное устройство, так называемые дворники ВАЗ 2114. При замене электродвигателя стеклоочистителя перемещаются лезвия вперед-назад.

Результат — чистое лобовое или заднее стекло. Внутри автомобиля есть регулятор скорости работы дворников. Он почти всегда за рулем. Размер кистей может быть самым разным. Большинство дворников работают в разных режимах. Стеклоочиститель работает на 4:

перерывы в паузе;
1-я скорость;
2-я скорость;
работать со стиральной машиной.

Заднее стекло имеет два режима:

Функциональность и качество современных стеклоочистителей

Надо сказать, что качество щеток стеклоочистителей и их размер имеют огромное влияние на безопасность автомобиля

Поэтому выбор правильного дворника остается очень важной задачей. Надежность и качество чистящих средств определяется тем, что:

успокойся;
имеют долгий срок службы;
идеальная очистка окон.

При отсутствии хотя бы одного из описанных выше свойств удобство нахождения в автомобиле отсутствует, есть риск попасть в аварию из-за ограниченной видимости, особенно в случае дождя. Размер щеток стеклоочистителя играет важную роль. Если этого немного больше, чем необходимо, сила кисти на стекле, особенно при работе с бескаркасным стеклоочистителем, значительно снижается. В результате стекло не очень хорошо моется.

Также большой размер щетки скажется на уборке пола. Стеклоочиститель может касаться резины лобового стекла своим краем, поэтому не касается рабочей поверхности. На машине Калины большая кисть начинает касаться края водительской двери. Когда размер кисти намного меньше необходимого, наблюдается уменьшение площади очистки. Лобовое стекло чистит не на сто процентов.

При этом маленькие дворники оставляют на стекле грязный островок. Какого размера должны быть щетки на ВАЗ 2114? Эта модель автомобиля оснащена 2 щетками стеклоочистителя. Они имеют одинаковый симметричный размер 51 см, однако щетки можно устанавливать с небольшим масштабированием.

Щетка может быть длиной 53 см со стороны водителя и 51 см со стороны пассажира. При установке аналогичных щеток длиной 53 см в центре стакана образуется небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Конструкция стеклоочистителя ВАЗ-2114

Стеклоочиститель на автомобиле ВАЗ-2114, так же как и на других моделях, состоит из таких составляющих, как:

привод (электродвигатель с длинным валом);
редуктор;
система рычагов (трапеция).

Именно последняя деталь приводит в движение дворники.

На передней части ротора электродвигателя нарезан червяк, который приводит в движение главную шестерню редуктора. Когда включается стеклоочиститель, на электродвигатель поступает напряжение, и вал начинает вращение, приводя в движение редуктор. Благодаря ему двигаются рычаги, к которым крепятся концы корпуса дворников, выведенные на внешнюю часть кузова автомобиля. На одном из концов вала располагается специальный крючок. С его помощью происходит управление подвижным контактом остановки стеклоочистителя в крайнем положении.

При срабатывании реле не запускается электродвигатель

Причиной отказа в работе электродвигателя может оказаться как перегоревший предохранитель, так и он сам. Предохранители необходимо протестировать на работоспособность. Если они в рабочем состоянии, нужно осмотреть трапецию, расположенную под капотом, возможно, она деформировалась или в нее попал посторонний предмет. В сильный мороз, опять же, следует проверить, не примерзли ли щетки к ветровому стеклу.

Если трапеция в норме, а щетки стеклоочистителя двигаются свободно, обязательно стоит проверить электродвигатель. Для исключения других неисправностей его следует снять с автомобиля и подключить напрямую к аккумулятору. Если он начал работать, тогда впору искать причину в электрической цепи.

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Следующий этап – проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

2. Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать – проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами – путем установки нового якоря или замены редуктора.

3. Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

4. Дворники не останавливаются в режиме прерывания. Причина – выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

Как проверить моторчик дворников ВАЗ 2114: возможные причины неисправности

Дворники на лобовом стекле

Ранее мы уже разбирали возможны проблемы с дворниками, но сегодня в данной статье мы поговорим о следующем: Что и где искать, что проверять и менять, если дворники вообще не работают, никаких звуков работы электромотора нет.

Проводка

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

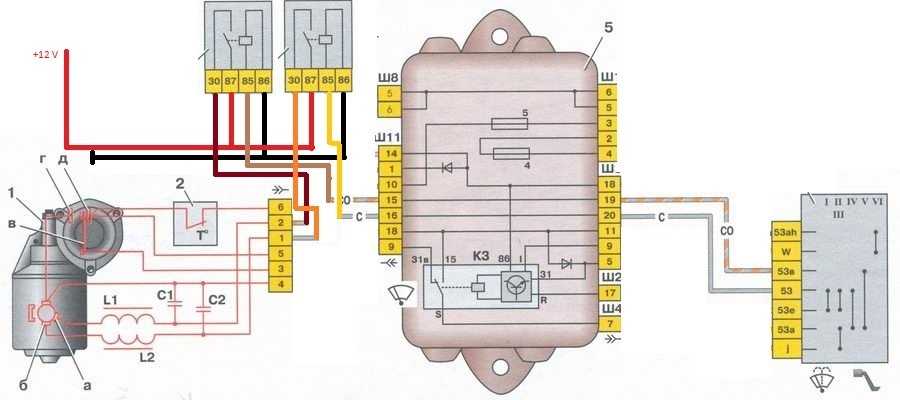

Схема включения стеклоочистителя и омывателя ветрового стекла

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем заменить подрулевой переключатель. Если замена не помогла – ищем обрыв в проводке.

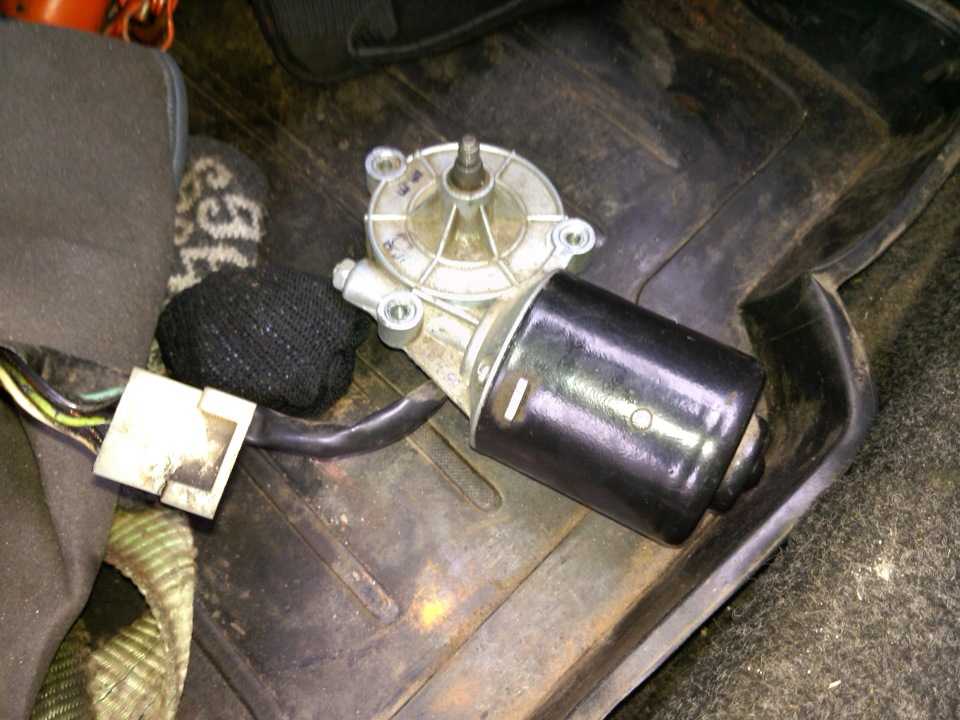

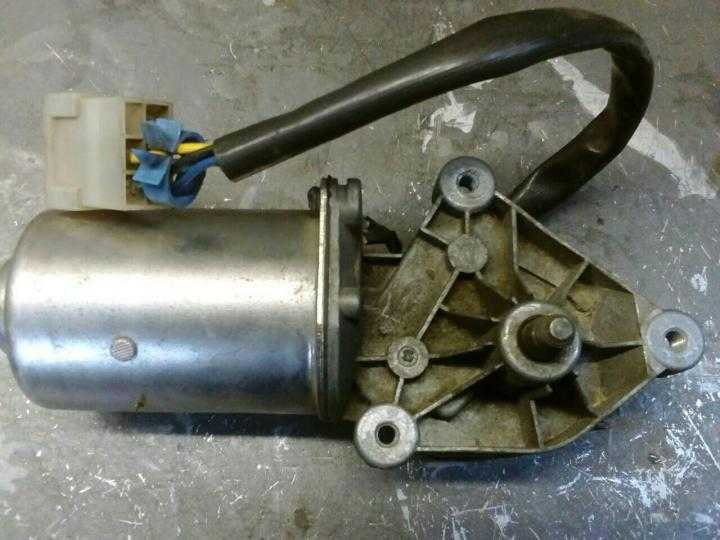

Мотор-редуктор

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

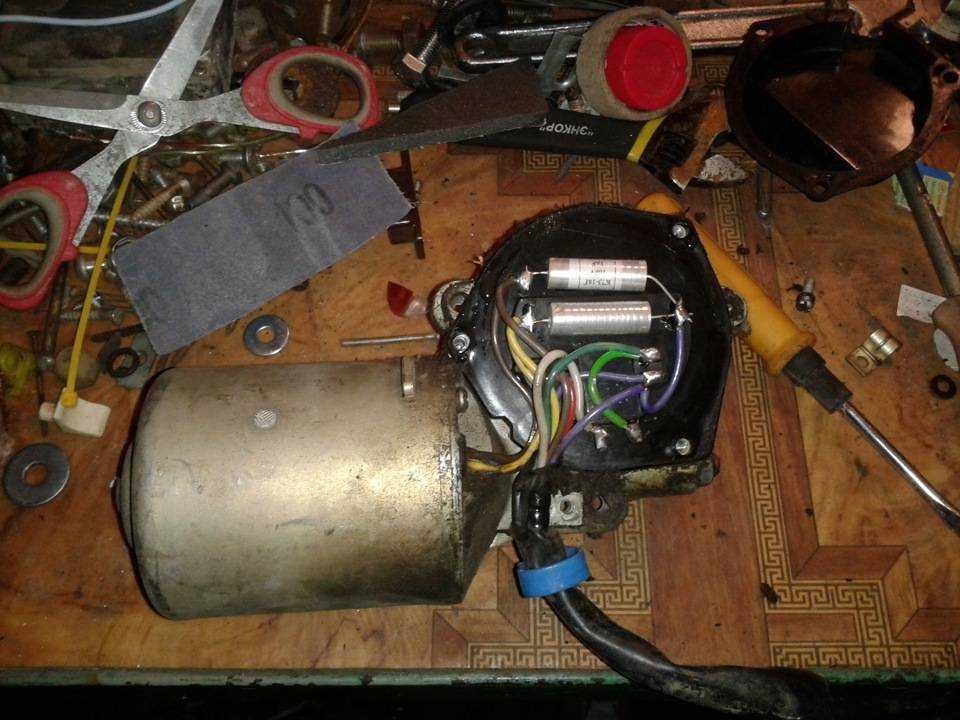

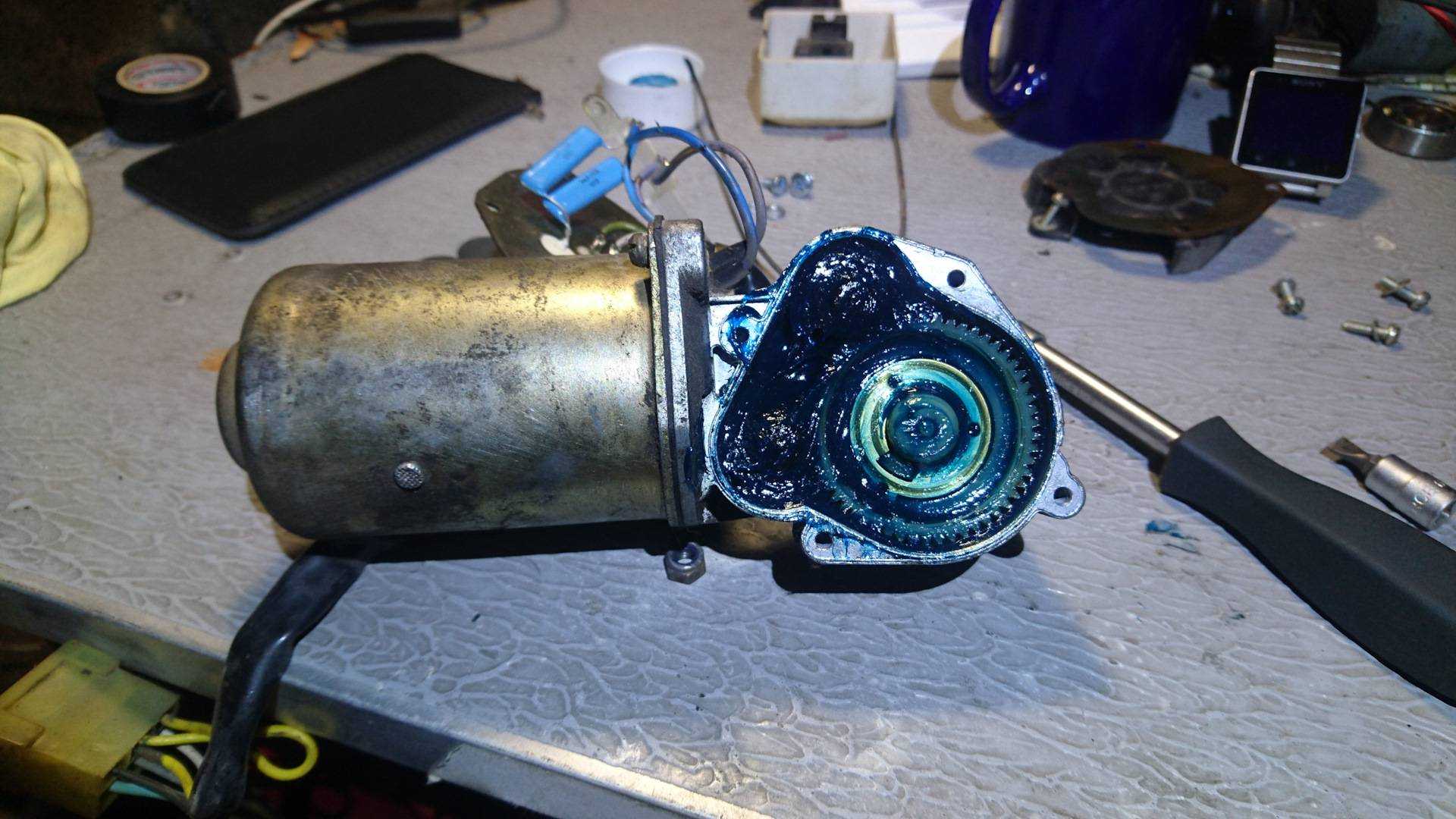

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Если же это вовсе не тот случай неисправности, который вы искали, то прочтите статью: Не работают дворники. Что делать?

Надеюсь, наш ресурс помог Вам и решению Вашей проблемы. Спасибо, что выбираете нас.

Перегоревший предохранитель

Одной из основных причин, из-за которых может не работать моторчик стеклоочистителя на ВАЗ 2114, является перегоревший предохранитель. Предохранитель – это устройство, которое предназначено для защиты электрооборудования автомобиля от короткого замыкания или перегрузки. Если моторчик стеклоочистителя перестал работать, первым делом следует проверить состояние предохранителя.

Для этого необходимо найти блок предохранителей, который обычно расположен в салоне автомобиля, под рулем, слева от водительского места. На крышке блока предохранителей обычно нанесена схема расположения предохранителей и их назначение. Найдите предохранитель, отвечающий за моторчик стеклоочистителя, это может быть обозначено на схеме как «WPR» или «WIPER».

Откройте крышку блока предохранителей и визуально проверьте состояние предохранителя, если он взорван или изменил форму, то это явный признак его перегоревшего состояния. В таком случае, необходимо заменить предохранитель на новый.

Прежде чем заменить предохранитель, необходимо узнать его тип и номинал. Эту информацию можно найти в руководстве по эксплуатации автомобиля или на самом блоке предохранителей. Обычно предохранители имеют разные номиналы и обозначены цветом, чтобы облегчить их отличие.

Осторожно вытащите перегоревший предохранитель из блока, используя пассатижи или другой инструмент, и замените его на новый. Убедитесь, что предохранитель правильно установлен и прилегает к контактам блока

Закройте крышку блока предохранителей и проверьте работу моторчика стеклоочистителя.

Если после замены предохранителя моторчик стеклоочистителя все еще не работает, то возможно причина не только в перегоревшем предохранителе, и следует обратиться к автосервису для диагностики и решения проблемы.

Управление дворниками

Управление дворниками происходит с установленного на рулевой колонке переключателя, позволяющего работать стеклоочистителю в нескольких режимах, необходимых при разных погодных условиях. В автомобиле ВАЗ-2114 предусмотрено три вида движения дворников:

прерывистый режим;
постоянная маленькая скорость перемещения;
постоянная высокая.

Часто в автомобилях ВАЗ стеклоочиститель не хочет работать только в одном режиме, поэтому нужно знать не только конструкцию, но и механизм управления системой очистки стекол.

Прерывистый режим начинает работать в первом и втором положении переключателя. За его работоспособность отвечает реле, расположенное на монтажной плате автомобиля и обозначенного на схеме как «КЗ». В третьем положении переключателя дворники работают в постоянном режиме с маленькой скоростью движения. Чтобы переключить стеклоочиститель в постоянный режим работы с высокой скоростью, нужно включить четвертое положение.

Причины почему не работают дворники на ваз который можно починить своими руками 2114 и устранение проблем

Даже старые дворники в модели ВАЗ-2114 сделаны настолько хорошо, что могут обеспечить долгую стабильную работу. Конечно, если за ними хорошо следить и не допускать неблагоприятных ситуаций. Причин поломок и их проявлений может быть немало, но не нужно отчаиваться или запутываться раньше времени. Иногда отремонтировать дворники бывает довольно просто.

Что в механизме может работать не так?

Медленная работа дворников свидетельствует о том, что, скорее всего, виноваты окисление металлических деталей или нехватка смазки. Часто подобное случается весной или зимой. Рекомендуется полностью снять трапецию и смазать литолом все крепления, шарниры и остальные трущиеся детали. Хорошо очистить шарниры от грязи возможно только при полном демонтаже.
Постоянная работа дворников – причина поломки мотор-редуктора. Он бывает как внутри, так и снаружи корпуса, и заменить его не составляет труда, так как крепится он четырьмя болтами

При демонтаже следует проявить осторожность, чтобы не сломать зубья нового мотора кривошипом. Лучше зафиксировать положение кривошипа на момент снятия моторчика и отсоединить его крепежи.
За прерывистый режим отвечает реле К3

В этом случае необходима замена. На всякий случай рекомендуем проверить работоспособность нового реле как можно раньше во избежание покупки нерабочего экземпляра или подделки. Второй вариант – неисправен переключатель режима дворников. Тогда тоже требуется замена.
Если дворники не принимают исходное положение, причиной может быть несколько вещей. Во-первых, плохая установка дворников. Исправляется рекалибровкой. Во-вторых, неисправность концевого выключателя. Можно отремонтировать его, а лучше заменить мотор полностью: если пришел в негодность выключатель, другие системы тоже могут. Последняя причина – стирание шлицев на вале привода. Необходимые детали следует заменить.
Если щетки не двигаются, но слышна работа мотора, дело в износе зубьев в приводной части мотора. Исправляется заменой детали. Но не исключено, что просто открутилась гайка крепления трапеции к мотору, и тогда починка займет секунды.
Нерабочий переключатель дворников может помешать их работе во время включения омывателя. В таком случае переключатель следует заменить. Еще омыватели могут останавливать работу щеток из-за неисправной проводки. После проверки напряжения на клеммах нужно найти обрыв цепи или почистить разъемы.
Если дворники начали жить собственной жизнью и включаться сами, понадобится вскрыть монтажный блок и проверить проводку. Вероятно, туда попала влага. Необходимо зачистить окислившиеся контакты, желательно предотвратить дальнейшее попадание туда воды.
Если не работают ни дворники, ни мотор, правильным решением будет испытать мотор напрямую от аккумулятора. Может, на нем просто закончилась смазка или стерлись щетки. Следует удостовериться, подается ли напряжение 12 В на 6-ю клемму, проверить массу на 4-й клемме, замок зажигания, предохранитель 4-й, 5-й и далее. Еще можно проверить переключатель режимов, есть ли управляющее напряжение на 1-й и 2-й клемме.
Если щетки плохо выполняют свою задачу, проверьте их состояние. Возможно, они потеряли эластичность или стерлись, тогда их нужно заменить. Возможно, причина в их недостаточном прилегании к стеклу, тогда в замене нуждается пружина поводка дворника. А может, просто стекло испачкалось чем-то жирным и нуждается в хорошей мойке.

Если вы не уверены в своих способностях механика, лучше доверить свой автомобиль мастеру, профессиональный подход может обойтись гораздо дешевле неожиданных ошибок.

Распространенные неполадки передних дворников

Слишком частая причина неисправности дворников – неподобающее отношение к ним. Их конструкция в ВАЗ-2114 достаточно надежна и долговечна, чтобы ломаться быстро, но каждый владелец Лады когда-нибудь столкнется с тем, что стеклоочистительная система перестанет слушаться.

Какие обычно бывают проблемы с дворниками:

они работают медленно или непостоянно;
работают постоянно и непрерывно;
не функционирует прерывистый режим;
дворники двигаются только в одном направлении;
щетки неподвижны во время работы мотора-редуктора;
переключатель дворников не работает;
включение омывателя останавливает работу дворников;
режим очищения включается самопроизвольно;
никакие режимы не работают, мотор-редуктор не слышно;
стеклоочистители оставляют после себя разводы и грязь.

Сами чистящие насадки можно просто заменить, когда они придут в негодность, но было бы слишком просто, если бы проблемы на этом заканчивались. Если же пострадал механизм, установить причину и исправить ситуацию может быть сложнее.
