Ford Transit 1986—1994
Ford Transit 1986 года
Платформа Transit совершенно нового третьего поколения появилась в январе 1986 года, под ее выпуск были реконструированы заводы в Великобритании и Бельгии, а в Португалии построено новое современное предприятие.
Новая модель с принципиально отличающейся бескапотной компоновкой передней части кузова с одинаковым наклоном лобового стекла и капота, только за счет более совершенной аэродинамики (Сx=0,37) передка экономила до 8% топлива. За такую клиновидную форму кабины эту модель (и последующие до 2000 года) в народе прозвали «акулой».
Всего семейство включало свыше 30 базовых моделей от FT60 до FT190 грузоподъемностью от 0,8 до 1,9 т и вместимостью фургонов от 6,0 до 10 м3. В 1989 г. появились новые 2-литровые бензиновые двигатели, в том числе и 114-сильный с распределенным впрыском EFI и каталитическим нейтрализатором с лямбда-зондом.
В 1991 г. появились первые в классе 85- и 100-сильные турбодизели. Модернизированная в 1991 г. модель с доработанной конструкцией передка позволила легко пройти фронтальный крэш-тест на скорости 48 км/ч (тогда еще без частичного поперечного перекрытия).
Новшеством были объемные бамперы из полипропилена, независимая передняя подвеска типа McPherson и реечный рулевой механизм (на легких версиях), пластиковый бак и несколько вариантов колесной базы от 2815 до 3472 мм. На Transit устанавливали карбюраторные 1,6 и 2-литровые бензиновые «четверки» (63 и 78 л.с.) и ранее освоенный 2,5-литровый дизель, с которыми агрегатировали 5-ступенчатую механическую КП или 4-ступенчатый «автомат».
До 1988 года автомобили комплектовались 4КПП и 5КПП. С 1988 года на все модели устанавливались 5КПП типа MT75. На моделях с длинной базой (LCY) до 1992 года устанавливалась рессорная подвеска на обеих осях, а в качестве ведущих мостов применялись Salisbury типа 51А и 53, ранее устанавливаемые на моделях до 1986 года.
На моделях (LCX) с кузовами с короткой базой, устанавливались мосты Timken тип 34. Передняя подвеска была изменена на полностью независимую конфигурацию — рычажную типа МакФерсон — она же была применена и на длинных базах, выпускаемых после 1992 года,. Хотя в 1989 году мощный бензиновый 3.0 V6 двигатель был заменен на Cologne 2.9 EFI V6, серия двигателей в большинстве своем оставалась неизменной как у последних моделей поколения 1978—1985.
В 1992 году модель была подвергнута рестайлингу путем перепроектированния днища кузова, что позволило использовать односкатные задние колеса. Расстояние между осями рессорных площадок задней оси было увеличено до 1235 мм — в связи с такой унификацией помимо ведущих мостов Timken (тип 34) устанавливались и обновленные односкатные мосты Salisbury (тип 51) с измененной конфигурацией крепления колес — 6х180, а не 6х170, как раньше.
Кроме того, был увеличен и посадочный диаметр шин с 14 до 15 дюймов. Еща одна особенность конструкции мостов «51» заключалась в применении цилиндрических подшипников на полуосях (как на Timken) и расположению тормозных барабанов поверх фланцев полуосей (так же как в Timken), что значительно упрощало ремонт по замене изношенного или деформированного барабана. Изменения колес с конфигурацией 5х160 коснулись лишь дизайна дисков, посадочный диаметр же оставался неизменным до 2000 года — 14 дюймов.
Использование на передней оси независимой рычажной подвески увеличило полезную нагрузку. Эти модели можно различить по немного более округлым фарам (модели до 1992 года выпускались с квадратными фарами).
Летом 1994 г. модернизированные пассажирские версии, получившие несколько переработанное оформление передней части и новый, более комфортабельный салон с новой панелью приборов, улучшенной вентиляцией и на 70% более эффективной шумоизоляцией, были переименованы в модель Torneo. На этой модели впервые появились инерционные ремни безопасности для всех пассажиров, подушки безопасности для водителя и по заказу для переднего пассажира, а также АBS.
Модернизированное семейство Transit было расширено до 170 модификаций от FT80 до FT230 полной массой от 2,8 до 4,0 т, включая даже легкие седельные тягачи с задней пневмоподвеской. Объем фургонов вырос до 16 м3.
Данное поколение Transit до сих пор очень распространено на дорогах европейской части страны и пользуется популярностью за счет достаточно простой, надежной и ремонтопригодной конструкции и экономичных дизельных двигателей.
В сентябре 1994 г. с конвейера сошел 3-миллионный Transit.
С 1993 г. модель начали собирать в Турции на заводе Otosan в городе Коджаеле. Кроме того, Transit III собирали в 1995–2000 гг. в польском городе Плонске и в 1996–1998 гг. в белорусском городе Обчак.
Форд Транзит коннект грузовой технические характеристики
Покупка дизельного автомобиля. Советы. 5-я часть. Ford Connect.
2019 Ford Transit Connect Wagon:Обзор,Характеристики,Цена
https://youtube.com/watch?v=qeILfeQn8IA
Ford Transit Connect тест драйв
Ford Transit Connect тест драйв модели 2014 года
https://youtube.com/watch?v=_mC8FEPcR5A
Обзор автомобиля Ford Transit 2.2 TDCi 2007 года
Ford Transit Connect
2018 Ford Transit:Обзор,Характеристики,Цена
https://youtube.com/watch?v=Bsz9QI1l6dY
Крутой тюнинг Ford Tourneo Connect
https://youtube.com/watch?v=7lnw99PgPJQ
Вибір Авто #20. Тест-драйв Ford Transit Connect 110hp
ПРОДАМ АВТО ФОРД ТРАНЗИТ Ford Transit Van Sport Van 2007 Тест драйв
Также смотрите:
- Описание автомобиля Ford escort
- Запчасти на двигатель Форд эскейп 2 3
- Стучит ступица Форд Фокус 2
- Инструкция для Форд Транзит
- Видео обзор Ford fiesta 2007
- Как поменять масло в АКПП Форд Мондео 4 дизель
- Форд сиерра не растаможена
- Ступичный подшипник Форд эксплорер 2008
- Свеча накаливания на Форд Транзит 1998
- Форд Фокус 2 хэтчбек лампочки задних габаритов маркировка
- Аккумулятор для Форд эксплорер 2011
- Форд фьюжн ресурс сцепления
- Фонарь подсветки номера Ford Fusion
- Ford Mondeo какой двигатель лучше
- Где выпускается Форд Мондео
Интерьер
Салон нового Форд Транзит микроавтобус полноценно изменили. Интерьер обладает новой приборной панелью, приборным щитком и многофункциональным рулевым колесом. Улучшенная комплектация Trend, имеет кожаный руль и селектор коробки переключения передач, радиомагнитолу с CD и голосовое управление Ford SYNC. Водительское сидение обладает регулируемым поясничным подпором.
Помимо этого, в качестве отдельной опции, все настройки кресел получают электрический привод. Кабина имеет обилие вещевых отделов, куда относится «потайной» бардачок, расположенный над козырьком приборной панели. Сама приборная панель хорошо читаемая. Сверху расположен козырек, какой служит крышкой мини-бардачка.
Отдельное внимание уделили трансформации пассажирских кресел. Установленная на правом сидении подушка, откидывается вперед, что предоставляет возможность разместить под ней достаточно объемистый багаж. Спинку среднего сидения, можно частично сложить, образовав при этом удобный столик
Центральная консоль немного перегружена различными кнопками
Спинку среднего сидения, можно частично сложить, образовав при этом удобный столик. Центральная консоль немного перегружена различными кнопками.
Вообще, интерьер Ford Transit, выполнялся в стилистике легковых машин Форд. Две вариации комплекта обстановки внутри автомобиля, предоставляют возможность установить или 2 отдельных кресла или водительское сидение и 2-ух местный диван. Внутри очень просторно и уютно, а наличие ровного пола, просто не может оставить равнодушным.
Благодаря тому, что посадочный уровень высокий, это обеспечивает отличную обзорность. При помощи увеличенных зеркал и массивному дисплею, какой прикреплен поверх внутреннего корпусного зеркала, и на который выводится изображение с камеры задней обзорности, маневренные характеристики задним ходом, повышаются в несколько раз и управлять транспортным средством намного легче.
Если говорить за грузовое отделение, то оно обладает полезным объемом до 15.1 куб. Версия «Тренд», имеет пол, оснащенный защитным пластиковым покрытием. Приятно, что все автомобили, уже в базовом исполнении идут с опцией подогрева ветрового стекла, что очень комфортабельно, учитывая холодные зимы в нашей стране. Отпадает необходимость чистить стекло от снега и льда, а ведь это не так легко, как на легковом автомобиле.
Европейская классификация автомобилей
Автомобили — это очень сложные агрегаты, поэтому нельзя классифицировать их, опираясь всего лишь на один критерий. Но самым популярным видом классификации на сегодняшний день, является европейская классификация.
- Класс «А». К данному классу относятся небольшие автомобили, которые как правило имеют три двери. В некоторых случаях, к этому классу относят и пятидверные авто, но с условием, что это компактные, экономичные и маневренные автомобили.
- Класс «В». Автомобили данной группы обладают немного большими размерами, чем предыдущий класс. Хотя уровень комфорта выше, но далек до класса-люкс.
- Класс «С». Автомобиля данного класса довольно мощные и выносливые, отлично подходят для путешествий на небольшие расстояния и ежедневных поездок. Автомобили позволяют перевозить 5 человек, вместе с водителем.
- Класс «D». Здесь автомобили имеют интересный дизайн, комфортабельный салон и объемный багажник.
- Класс «Е». Автомобили данного класса, относятся к бизнес-классу. Вместительный багажник, комфортабельный и просторный салон, независимая подвеска — это далеко не все преимущества, которыми обладают автомобили данного класса. На таких авто можно совершать поездки на длительное расстояние, и при этом чувствовать себя комфортно.
- Класс «F» — это автомобили класса «Люкс». Здесь максимальный уровень комфорта, самая лучшая отделка салона, отличная динамика движения и максимальная скорость.
- Класс «S». Сюда относятся кабриолеты и родстера. Как правило, они имеют два посадочных места, но встречаются модели, в которых имеется четыре места. Это спортивные авто, имеющие жёсткую подвеску, высокую скорость и низкую посадку.
- Класс «М». К данному классу относятся кабриолеты, которые имеют до девяти посадочных мест. Отличие данного класса в вместительном салоне и не ярко выраженном капоте.
- Класс «J». Довольно популярный класс автомобилей, среди российского потребителя, к которому относятся внедорожники, паркетники и кроссоверы. Они обладают большим дорожным просветом, выносливой подвеской и высокой проходимостью.
- Пикапы. Данные автомобили отличаются особой конструкцией, здесь пассажирский салон отделен от багажного отделения. Автомобили используются для перевозки небольших грузов.
На странице представлены габариты Ford Transit (размеры Форд Транзит: длина, ширина, высота).

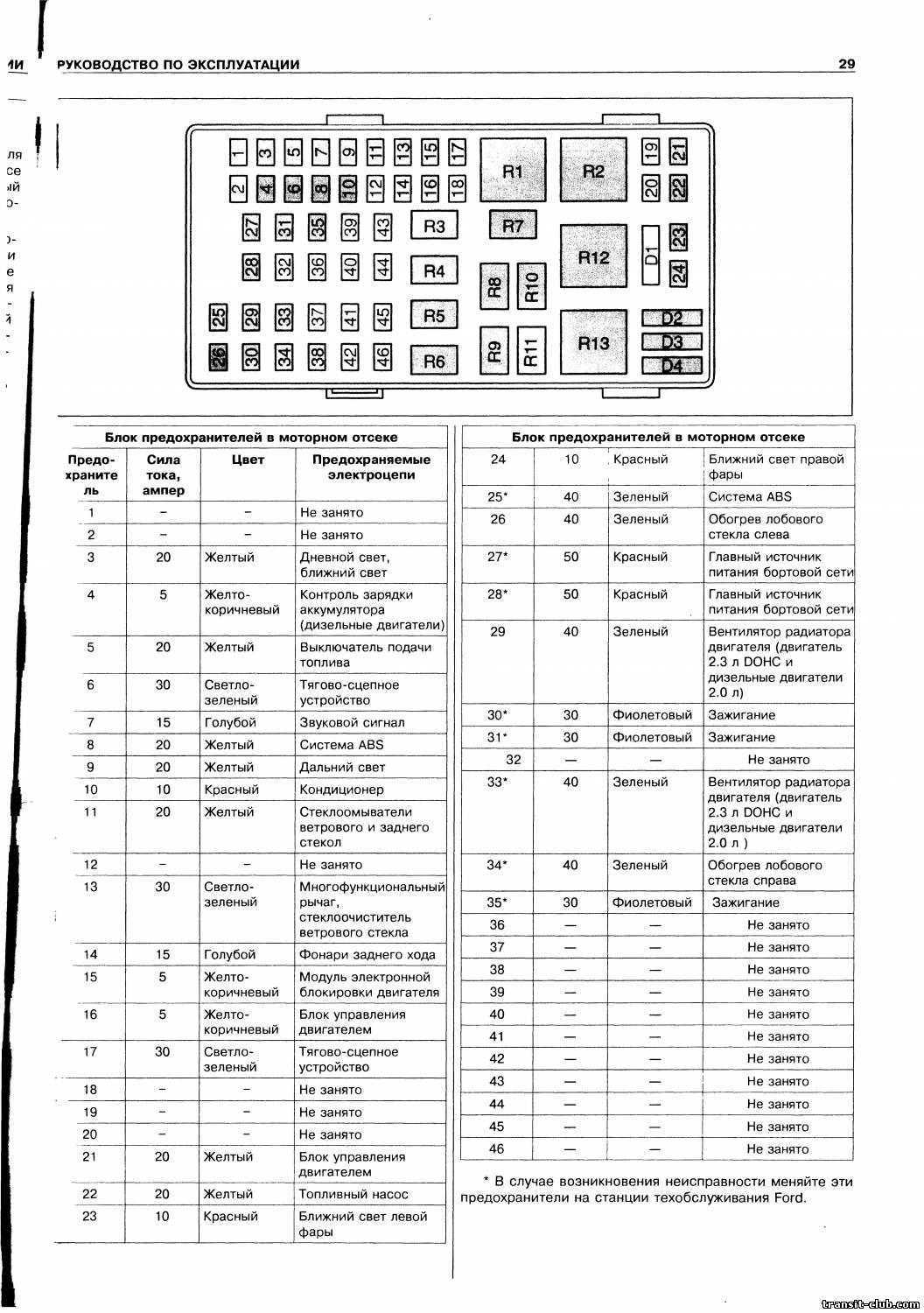

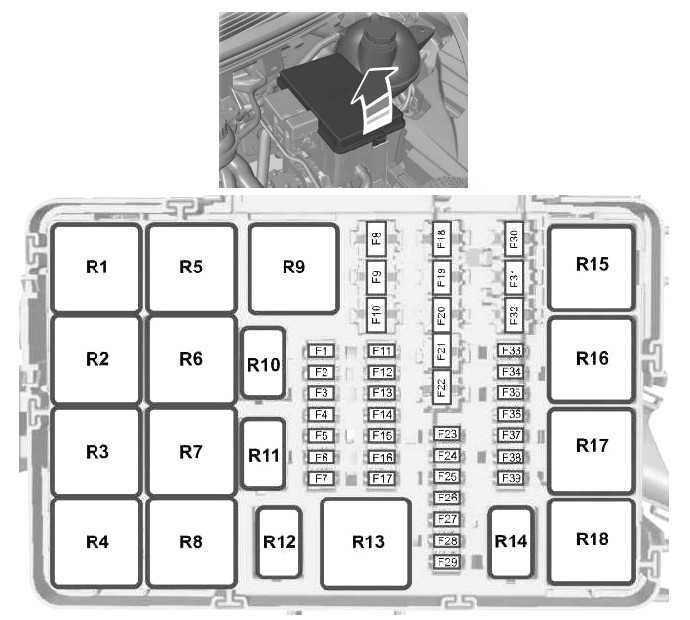

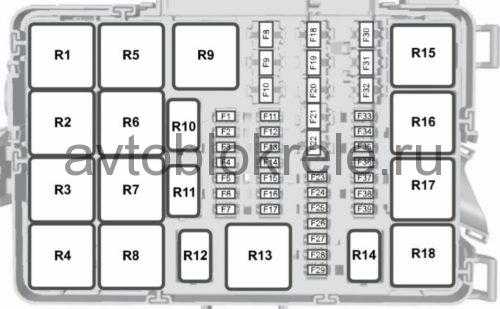

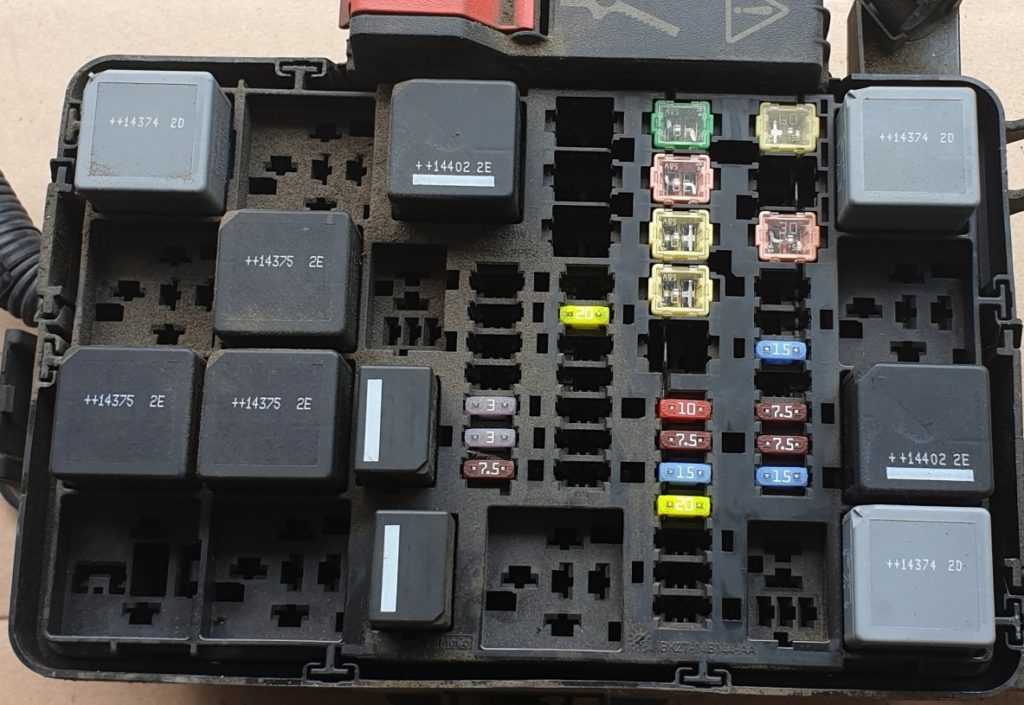

Блок под капотом
p, blockquote 4,0,0,0,0 —>

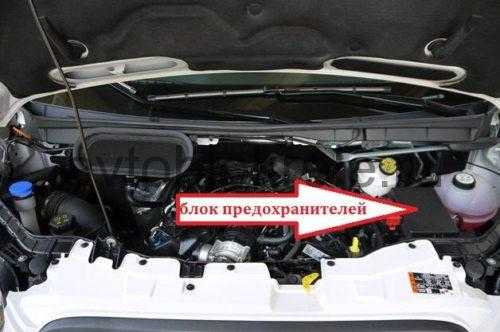

Находится рядом с бочком омывающей жидкости, под защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
p, blockquote 7,0,0,0,0 —>
Вариант 1
h3 1,0,0,0,0 —>
| F1 | 10А Система снижения токсичности выхлопа |
| F2 | 15А Система снижения токсичности выхлопа |
| F3 | 15А Система снижения токсичности выхлопа |
| F4 | 10А Система снижения токсичности выхлопа |
| F5 | 30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева |
| F6 | 3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание |
| F7 | 7,5А Модуль управления силовым агрегатом |
| F8 | 20А Вентилятор охлаждения |
| F9 | 30А Левый стеклоочиститель ветрового стекла |
| F10 | 30А Правый стеклоочиститель ветрового стекла |
| F11 | 10А Муфта компрессора системы кондиционирования |
| F12 | 20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива |
| F13 | Резерв |
| F14 | 30А Система снижения токсичности выхлопа — зажигание |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | 40А Антиблокировочная система тормозов, насос системы поддержания устойчивости |
| F19 | 30А Соленоид стартера |
| F20 | 60А Свечи накаливания |
| F21 | 60А Реле 3 зажигания |
| F22 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | 7,5А Топливный насос высокого давления |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | 40А Вентилятор 1 системы охлаждения |
| F31 | 40А Вентилятор 2 системы охлаждения |
| F32 | 60А Электродвигатели (два) стеклоочистителей ветрового стекла |
| F33 | 20А Запуск-остановка вспомогательного водяного насоса |
| F34 | Резерв |
| F35 | 15А Источник питания системы управления силовым агрегатом |
| F36 | 15А Датчик NOXI 2 |
| F37 | 7,5А Клапан управления обьемом |
| F38 | 7,5А Датчик массового расхода воздуха |
| F39 | 15А Испаритель топлива дизельного насоса |
| Реле | |
| R1 | Зажигание |
| R2 | Стартер |
| R3 | Стеклоочиститель заднего окна |
| R4 | Не используется |
| R5 | вентилятор охлаждения |
| R6 | Стеклоочиститель ветрового стекла — включение и выключение |
| R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Свеча предпускового подогрева топлива системы испарителя |
| R12 | Топливный насос высокого давления |
| R13 | Насос привода на все колеса |
| R14 | Система Econetic |
| R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной |
| R16 | Система снижения токсичности выхлопа |
| R17 | Модуль управления силовым агрегатом |
| R18 | Вентилятор системы охлаждения — высокоскоростной |
Вариант 2
h3 2,0,0,0,0 —>
| F1 | 5А Выключение звука радиоприемника |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | 15А Датчик оксидов азота |
| F7 | 15А Датчик твердых частиц |
| F8 | 20А Высокоскоростной вентилятор системы охлаждения |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | Резерв |
| F13 | Резерв |
| F14 | Резерв |
| F15 | Резерв |
| F16 | Резерв |
| F17 | Резерв |
| F18 | 40A Вентилятор 2 системы охлаждения |
| F19 | 40/60A вентилятор системы охлаждения |
| F20 | 40A Система снижения токсичности выхлопа |
| F21 | 40А Свеча предпускового подогрева 2 |
| F22 | 40А Свеча предпускового подогрева 1 |
| F23 | 10А Муфта компрессора системы кондиционирования |
| F24 | Резерв |
| F25 | 15А Правые фары с газоразрядными лампами высокой интенсивности |
| F26 | 15А Левые фары с газоразрядными лампами высокой интенсивности |
| F27 | Резерв |
| F28 | 5А Нагревательный элемент клапана принудительной вентиляции картера |
| F29 | 7,5/15А Насос охлаждающей жидкости |
| F30 | 40/60А Реле модуля управления силовым агрегатом |
| F31 | 20А Реле «работа-пуск» 2 |
| F32 | 20A Дополнительный отопитель, работающий на топливе |
| F33 | Резерв |
| F34 | Резерв |
| F35 | 20А Модуль управления силовым агрегатом |
| F36 | 20А Силовой провод 5 автомобиля |
| F37 | 15А Бак с реагентом. Клапан системы рециркуляции отработавших газов |
| F38 | 10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя |
| F39 | Система управления свечей предпускового подогрева |
| Реле | |
| R1 | Высокоскоростной вентилятор системы охлаждения |
| R2 | Не используется |
| R3 | Стеклоочиститель заднего окна |
| R4 | Модуль пневматической подвески |
| R5 | Вентилятор охлаждения |
| R6 | Не используется |
| R7 | Левые фары с газоразрядными лампами высокой интенсивности |
| R8 | Правые фары с газоразрядными лампами высокой интенсивности |
| R9 | Стартер |
| R10 | Муфта компрессора системы кондиционирования |
| R11 | Не используется |
| R12 | Не используется |
| R13 | Катализатор системы снижения токсичности выхлопа |
| R14 | Не используется |
| R15 | Низкоскоростной вентилятор системы охлаждения |
| R16 | Не используется |
| R17 | Не используется |
| R18 | Модуль управления силовым агрегатом |

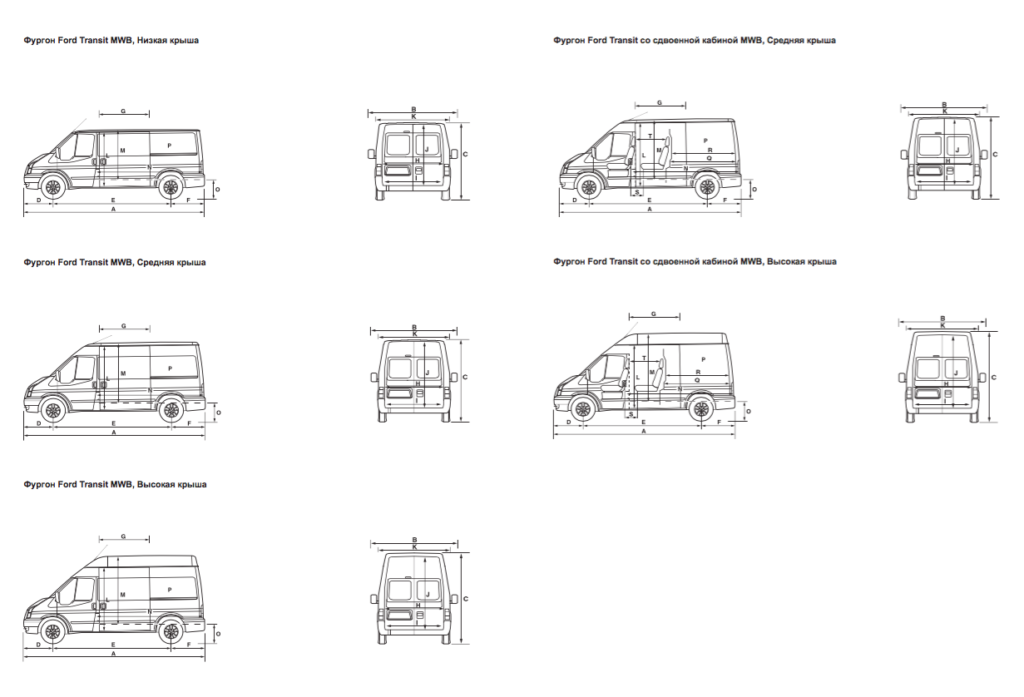

Форд MWB (средняя база)
Фургон Ford Transit с базой средней величины отличается своей надежностью и удобностью. Он очень крепкий в сравнении со многими другими автомобилями. Этой модели доступны различные модификации пола и крыши, благодаря чему владелец может подобрать такое транспортное средство, которое будет наиболее полно выполнять те задачи, которые перед ним стоят. Габариты фургона форд транзит MWB отличаются средними величинами. Это позволяет машине неплохо себя чувствовать в городских условиях.
- Грузоподъемность форд транзит этой модели находится в пределах от 885 до 1650 килограмм.
- Достаточно крепкий кузов, длина грузового отсека которого достигает 2949 миллиметров. Объем этой части автомобиля 8,85 м3 при применении низкой крыши.
- Фургон средней базы имеет на 367 миллиметров увеличенную длину кузова в сравнении с первоначальной версией автомобиля. Это также касается и габаритов грузового отсека, которые стали больше.

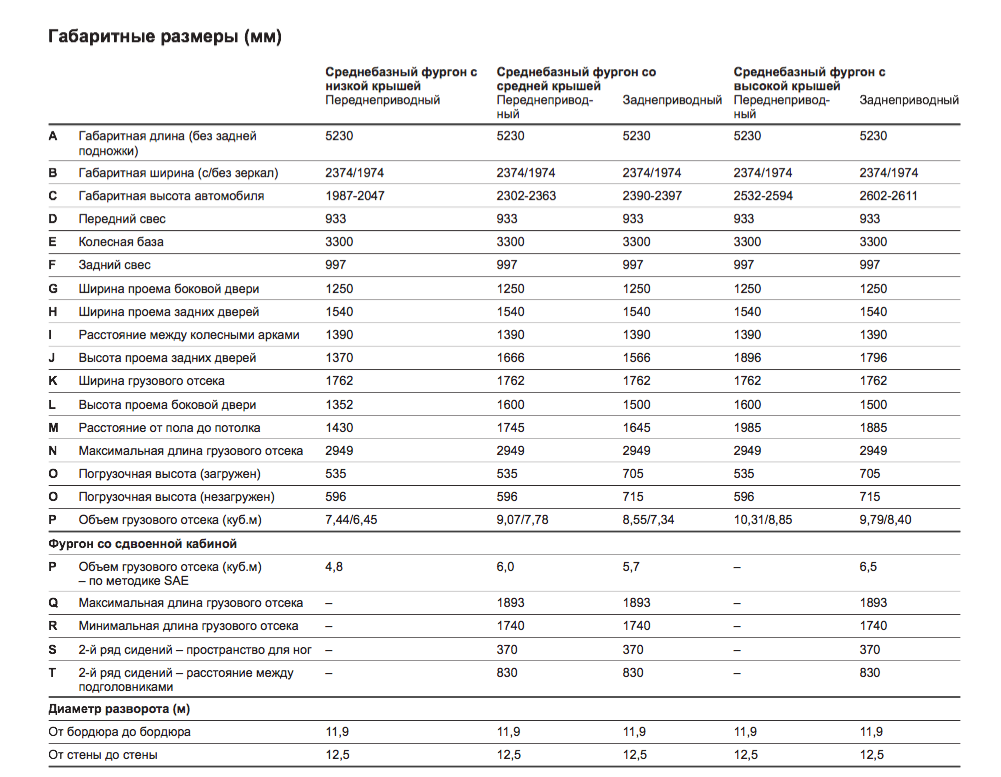

(Нажмите на картинку для увеличения размера)
Высота и ширина боковой погрузочной двери также увеличилась. В свою очередь, это повлекло за собой измененные технические характеристики.

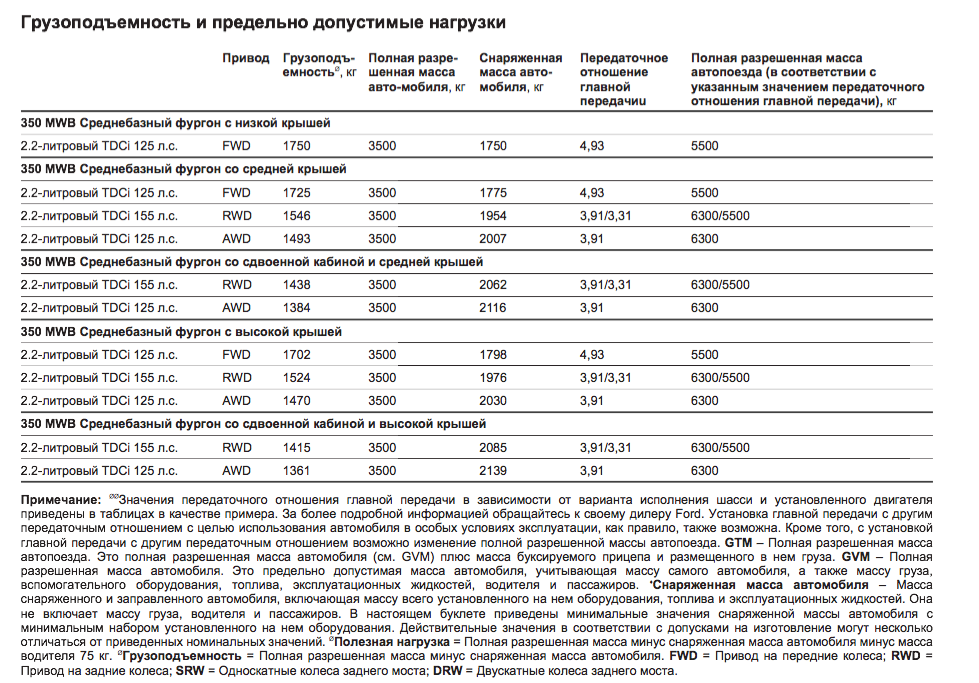

(Нажмите на картинку для увеличения размера)
(Нажмите на картинку для увеличения размера)
Ford Transit IV 2019 2.2TDCi 125
Рынок сбыта: Европейский внутренний рынок (EUDM)Поколение: IVДвигатель: CY14, CYF5, CYFG, I4, ДизельМощность: 125 л.с. (92 кВт)
| PCD (количество отверстий x диаметр окружности) | 5×160 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 65.1 мм |
| Крепеж | M14 x 1.5 |
| Типа крепежа | Гайка |
| Шины | Диски | PCD | Dia |
|---|---|---|---|
| 215/65 R15 Заводской комплект |
6.5Jx15 ET60 | 5×160 | 65.1 |
| 215/65 R16 Заводской комплект |
6.5Jx16 ET60 | 5×160 | 65.1 |
| 235/65 R16 Заводской комплект |
6.5Jx16 ET60 | 5×160 | 65.1 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Ford Transit IV 2019 2.2TDCi 125 в базовой комплектации устанавливаются колесные диски с размерностью 6.5Jx15 ET60 в сборе с шинами 215/65 R15. Где:
- 6.5J — ширина обода в дюймах;
- 15″ — посадочный диаметр резины в дюймах;
- ET60 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 215/65 R15 расшифровывается следующим образом:
- 215 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 65 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 15 — посадочный диаметр шины в дюймах.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 5×160. Таким образом все диски крепятся на пять болтов и расстояние между ними ровно сто шестьдесят миллиметров. Диаметр ступицы у авто 65.1 мм.
Микроавтобус Ford Transit 222700 (17+1+0)
Туристический автобус Форд Транзит предназначен для организации пассажирских перевозок на междугородных линиях, проведения экскурсий и встреч делегаций. Удобные сиденья с высокими спинками автобуса ford transit, расположенные по ходу движения, оснащаются ремнями безопасности. Большая площадь остекления гарантирует пассажирам комфорт и широкий обзор во время поездки. Современные аудио- и видеосистемы позволяют просматривать интересные фильмы и наслаждаться великолепным звуком во время поездки, а индивидуальная регулируемая подсветка — читать любимые книги или работать с планшетом в тёмное время суток. Потолочные полки для ручной клади создают дополнительное преимущество для удобных поездок. Автономный отопитель и кондиционер пассажирского салона обеспечивают оптимальный микроклимат в салоне в любое время года. Микровтобус Ford Transit оснащен новейшими системами безопасности и отвечает всем принятым в отрасли требованиям по перевозке пассажиров на дальние расстояния.
Технические характеристики FORD TRANSIT VAN 460 L4 H3:
Двигатель: Дизельный, 2.2, 135 л.с. Экологический тип двигателя Евро-5 Тип коробки передач: Механическая 6- ти ступенчатая Задний привод Задние двускатные колесаГабариты кузова (Д x Ш x В), мм 6704 x 2025 x 2781 Объем топливного бака, л: 80 ABS с электронным распределением тормозных усилий многокомпонентная система курсовой устойчивости ESP Внешние боковые зеркала с электроприводом, подогревом и встроенными указателями поворота Система помощи при старте в гору Система защиты от опрокидывания Система контроля прохождения поворотов Гидроусилитель руля 12-вольтовая розетка со стороны водителя Маршрутный компьютер Индикатор переключения передач Рулевая колонка, регулируемая по наклону и вылету Сиденье водителя с подлокотником, 8 регулировками, текстильная обивка Подушка безопасности водителяСдвоенное пассажирское сиденье, текстильная обивка Электропривод передних стеклоподъёмников Центральный замок с беспроводным ключом Брызговики Полноразмерное запасное колесо Шины 195/75/R16
Стандартные опции Форд Транзит VAN 460 L4 H3:
Пакет «Сдвоенные задние колеса»Усиленная передняя подвескаЗадние двери, открывающиеся на 270 градусов с магнитными фиксаторамиВысокая крышаОграничитель скорости 90 км/чАккумулятор увеличенной емкости
Модификации Ford Transit
Модельный ряд автомобилей семейства Transit включает в себя четыре наиболее популярные машины:
- Форд SWB (короткая база);
- Форд MWB (средняя база);
- LWB (длинная база);
- Форд Транзит Джамбо.
Машина стала настолько популярной, что уже более 4 десятков лет ее производят, на данный момент выпустив более чем 6 миллионов экземпляров. Размеры каждой модели индивидуальны, точно так же, как и их внешний вид, технические характеристики и многие другие факторы.
Грузовой Форд отличается от возможных аналогов надежностью, экономичностью работы и высоким качеством. Этому существенно помогает новая линейка двигателей «Евро-4», система подзарядки, множество автоматических функций, а также внедренные в фургон инновационный технологии. Грузовики Форд модельный ряд достаточно различный по своим модификациям.
Форд Транзит грузовой фургон технические характеристики имеет такие, которые позволяют без особых проблем производить перевозку различных грузов средней тяжести. Это было достигнуто благодаря определению оптимальных размеров кузова и всех его элементов, а также применением качественных деталей.
Общая справочная информация
Диапазоны возможных значений для шин и дисков Ford Transit 2019.
| Диаметр | 15″–16″ |
|---|---|
| Ширина (мм) | 185–235 |
| Профиль (%) | 65–75 |
| Самый маленький размер | 215/65 R15 |
| Самый большой размер | 235/65 R16 |
| Диаметр | 15″–16″ |
|---|---|
| Ширина (дюймы) | 5–6.5 |
| Вылет (мм) | 50–109 |
| Сверловки | 5×160, 6×180 |
Фото
Советы экспертов
Выбирая резину для автомобиля, необходимо в первую очередь руководствоваться инструкцией изготовителя. Задайте себе несколько вопросов.
- На каких дорогах преимущественно будет эксплуатироваться автомобиль?
- Нужна ли повышенная проходимость?
- Какую часть пути будут составлять городские дороги, а какую трасса?
- Будет ли автомобиль перевозить тяжелые грузы?
Ответы на эти, и подобные им вопросы помогут определить, на какие параметры шин нужно обратить особое внимание
Как правильно выбрать диски для Ford Transit 2019?
3 типа колёсных дисков:
- Штампованные (экономичная ценовая категория) — изготавливаются из листа железа путём штамповки на прессе.
- Легкосплавные — изготавливаются путем «литья» (более надёжные, чем штампованные).
- Кованые (наиболее качественные и дороже предыдущих) — изготавливаются из лёгких сплавов путём штамповки при высоких температурах.
Выбор зависит от финансовых возможностей. Однако следует учитывать, что качество дорожного покрытия, по которому приходится ездить каждый день, тоже необходимо учитывать.
Так при попадании в яму, штампованный диск погнётся и не причинит вреда шине, а кованный или литой может ее разрубить. Существует вероятность того, что литой диск может лопнуть или расколоться.
Также следует заметить, что ремонт «штамповки» стоит дешевле, чем ремонт литых или кованных дисков. Но колеса с качественными литыми и кованными дисками меньше убивают подвеску, т.к. легче и имеют более совершенную геометрию (лучше сбалансированы).
Одни и те же диски могут тереть шинами или не тереть на одном и том же автомобиле — тут поможет регулировка «развал-схождения».
Какое давление в шинах?
В обязанности водителя входит постоянный контроль давления в шинах. Это позволит избежать стандартных проблем, связанных с эксплуатацией транспортного средства. Неноминальное значение давления нередко становится причиной:
- ухудшения управления;
- неравномерного износа протектора.
Часто автовладелец самостоятельно снижает давление в колёсах собственного транспортного средства. Таким образом снижается нагрузка на подвеску, машина на порядок легче «проходит» различные неровности дороги. Но стоит отметить: снижение давление даже на 0.1 МПа приводит к серьезным проблемам. К основным можно отнести:
- повышенный расход топлива;
- быстрый износ крайних сегментов протектора;
- автомобиль становится менее маневренным.
Не меньшие проблемы доставляет перекаченное колесо. Центральная часть баллона начинает быстро стачиваться. Кроме того, при температуре окружающей среды более чем 60 градусов Цельсия шина может просто взорваться. Что приведет к выезду на встречную полосу движения.
Предохранители и реле Ford Transit 2013-2019
Рассмотрены автомобили Ford Transit 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
блок предохранителей в моторном отсеке.
схема расположения предохранителей и реле в блоке.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Система снижения токсичности выхлопа.
Испаритель фильтра продуктов сгорания дизельного топлива
Система управления свечей предпускового подогрева.
Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание.
Модуль управления силовым агрегатом.
Левый стеклоочиститель ветрового стекла
Правый стеклоочиститель ветрового стекла
Муфта компрессора системы кондиционирования.
Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива.
Система снижения токсичности выхлопа — зажигание
Антиблокировочная система тормозов. Насос системы поддержания устойчивости.
Топливный насос высокого давления
Вентилятор 1 системы охлаждения.
Вентилятор 2 системы охлаждения.
Электродвигатели (два) стеклоочистителей ветрового стекла.
Запуск-остановка вспомогательного водяного насоса.
Источник питания системы управления силовым агрегатом.
Клапан управления обьемом.
Датчик массового расхода воздуха.
Испаритель топлива дизельного насоса.
Стеклоочиститель заднего окна.
Стеклоочиститель ветрового стекла — включение и выключение
Стеклоочиститель ветрового стекла — низкая и высокая скорость работы.
Муфта компрессора системы кондиционирования.
Свеча предпускового подогрева топлива системы испарителя.
Топливный насос высокого давления
Насос привода на все колеса.
Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной.
Система снижения токсичности выхлопа.
Модуль управления силовым агрегатом.
Вентилятор системы охлаждения — высокоскоростной.

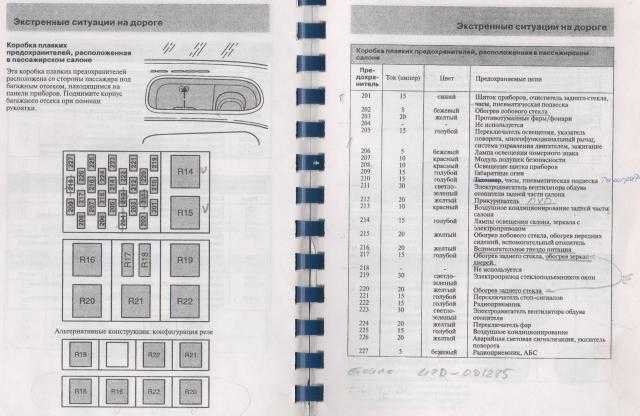

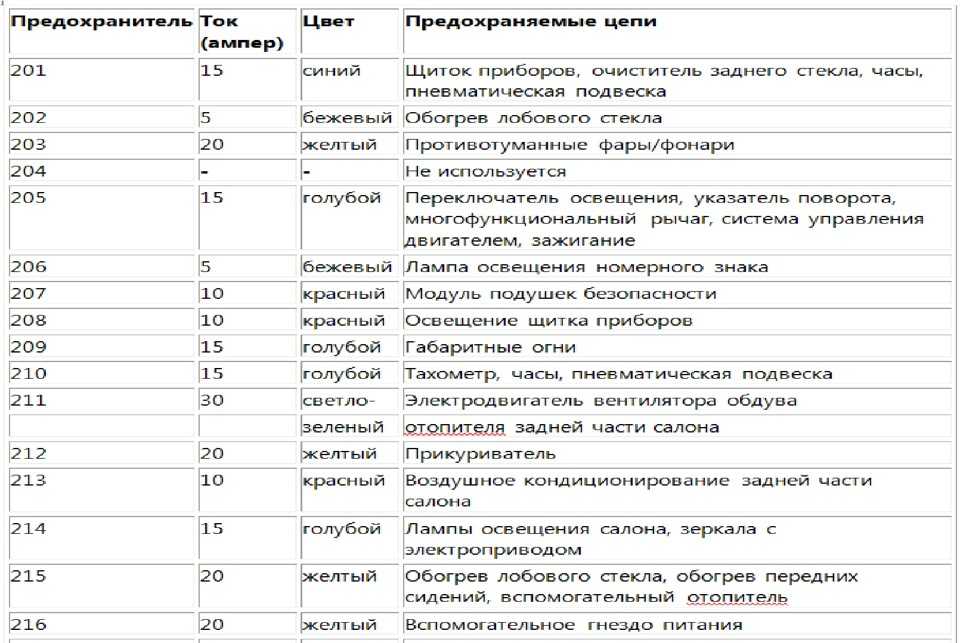

Блок предохранителей в салоне Ford Transit.
Основной блок предохранителей находится за съемной панелью.

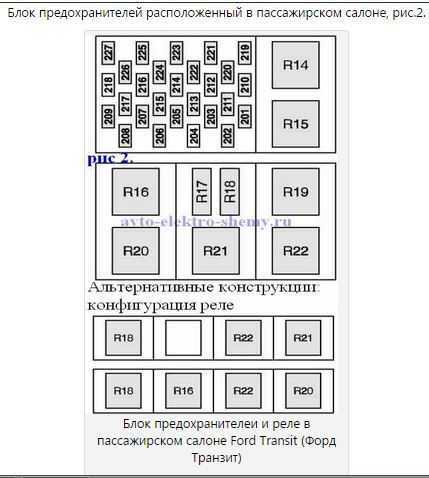

схема расположения предохранителей и реле в блоке.
Технические характеристики Ford Transit Connect
Размеры, мм
| Transit Connect SWB | Transit Connect LWB | |
|---|---|---|
| Габаритная длина | 4278 | 4525 |
| Габаритная ширина с учетом наружных зеркал заднего вида | 2044 | 2044 |
| Габаритная ширина без учета наружных зеркал заднего вида | 1795 | 1795 |
| Габаритная высота загруженного/незагруженного автомобиля | 1739/1814 | 1906/1981 |
| Расстояние от переднего свеса до оси вращения переднего колеса | 864 | 864 |
| Колесная база | 2664 | 2912 |
| Расстояние от заднего свеса до оси вращения заднего колеса | 749 | 749 |
| Ширина проема боковой двери | 609 | 819 |
| Ширина грузового отделения между колесными арками | 1226 | 1226 |
| Высота заднего дверного проема | 1145 | 1316 |
| Максимальная ширина грузового отделения | 1490 | 1492 |
| Высота проема боковой двери* | 1028 | 1184 |
| Высота потолка грузового отделения | 1193 | 1364 |
| Максимальная длина грузового отделения (при сложенном сиденье пассажира) | 2467 | 2714 |
| Длина грузового отделения (при загрузке до середины высоты грузового отделения) | 1583 | 1830 |
| Длина грузового отделения (до спинки переднего сиденья) | 1739 | 1986 |
| Длина грузового отделения (при поднятом сиденье пассажира) | 1760 | 2007 |
| Погрузочная высота загруженного/незагруженного автомобиля | 496/598 | 496/601 |
| Колея передних колес | 1505 | 1505 |
| Колея задних колес | 1552 | 1552 |
| Дорожный просвет | 166 | 166 |
* Размеры зависят от варианта исполнения и установленного на автомобиль оборудования.
Другие размеры
| Transit Connect SWB | Transit Connect LWB | |
|---|---|---|
| Размеры салона, мм | ||
| Высота потолка над сиденьем | 1147 | 1304 |
| Максимальное пространство для ног | 1008 | 1008 |
| Ширина салона на уровне плеч | 1382 | 1382 |
| Ширина салона на уровне бедер | 1284 | 1284 |
| Объем грузового отделения, м3 ** | ||
| Объем грузового отделения | 2,8 | 3,7 |
| Объем грузового отделения (при сложенном сиденье пассажира) | 3,4 | 4,4 |
** Приведенные значения объема грузового отделения определены по методике VDA. Размеры зависят от варианта исполнения и установленного на автомобиль оборудования. Установка перегородки, разделяющей салон и грузовое отделение, может привести к изменению внутренних размеров автомобиля и объема грузового отделения. Перед установкой перегородки обязательно проконсультируйтесь у официального дилера компании Ford.
Грузоподъемность и предельные нагрузки
| Полезная нагрузка 1, кг | Полная разрешенная масса автомобиля, кг | Снаряженная масса автомобиля 2, кг | Передаточное отношение главной передачи | Полная разрешенная масса автопоезда (в соответствии с указанным значением передаточного отношения главной передачи) 3, кг | |
|---|---|---|---|---|---|
| T200 SWB | |||||
| Бензиновый двигатель 1.8i Duratec мощностью 115 л.с. | 625 | 1970 | 1345 | 4,06 | 2770 |
| T210 LWB | |||||
| Бензиновый двигатель 1.8i Duratec мощностью 115 л.с. | 700 | 2080 | 1380 | 4,06 | 2880 |
| T230 LWB | |||||
| Дизельный двигатель 1.8 Duratorq TDCi мощностью 90 л.с. | 900 | 2340 | 1440 | 4,06 | 3140 |
1 Максимальная величина уклона не должна превышать 12 % 2 Полезная нагрузка = полная разрешенная масса минус снаряженная масса 3 Приведено минимальное значение снаряженной массы автомобиля, соответствующее допускам на его изготовление и учитывающее массу эксплуатационных жидкостей, заправленного на 90 % объема топливного бака и установленного на автомобиль оборудования
Характеристики двигателя
| Характеристики двигателя | Мощность *** | Максимальный крутящий момент *** | |
|---|---|---|---|
| 1,8-литровый дизельный двигатель Duratorq TDCi 8V с рабочим объемом 1753 см3 | Количество и расположение цилиндров — 4, рядное / Турбонаддув, система питания топливом типа «common rail», электронное управление системами двигателя Система рециркуляции отработавших газов | 55 кВт (90 л.с.) при частоте 4000 мин-1 | 175 Нoм при частоте 1800 мин-1 |
| 1,8-литровый дизельный двигатель Duratorq TDCi 8V с рабочим объемом 1753 см3 | Количество и расположение цилиндров — 4, рядное / Турбонаддув, система питания топливом типа «common rail», электронное управление системами двигателя / Система рециркуляции отработавших газов | 66 кВт (90 л.с.) при частоте 4000 мин-1 | 220 Нoм при частоте 1750 мин-1 |
| 1,8-литровый бензиновый двигатель Duratec с рабочим объемом 1796 см3 | Количество и расположение цилиндров — 4, рядное / Электронное управление впрыском топлива, электронное управление системами двигателя / Электронная бесконтактная система зажигания | 88 кВт (115 л.с.) при частоте 5750 мин-1 | 160 Нoм при частоте 4400 мин-1 |
