Тормоза на газ-21

Миф номер 2: рычаг коробки передач расположенный на руле и всего три передачи создают неудобства в управлении

На всех «Волгах», за редким исключением, установлена трехступенчатая коробка переключения передач, с рычагом управления на рулевом валу. Однако усилие, прилагаемое к механизму переключения передач (если он, конечно, исправен) минимально, а руки водителя все время находятся на рулевом колесе. Для большинства водителей это гораздо удобнее, чем тянутся к рычагу на полу. Что касается трех передач, то такое количество уменьшает количество переключений и облегчает управление. Снижение скорости и разгон можно выполнять, не переключая передачи, а используя великолепные тяговые качества двигателя. Обслуживание же четырехступенчатой коробки с рычагом переключения передач на полу сложнее, более трудоемко и в случае выхода из строя требует приобретения дорогостоящих запасных частей. В то время как «родная» КПП демонстрирует потрясающую отказоустойчивость и долговечность.

Да, не надо забывать и о том, что подобная коробка передач — своеобразная визитная карточка ГАЗ-21, без которой автомобиль сразу потеряет свой неповторимый стиль.

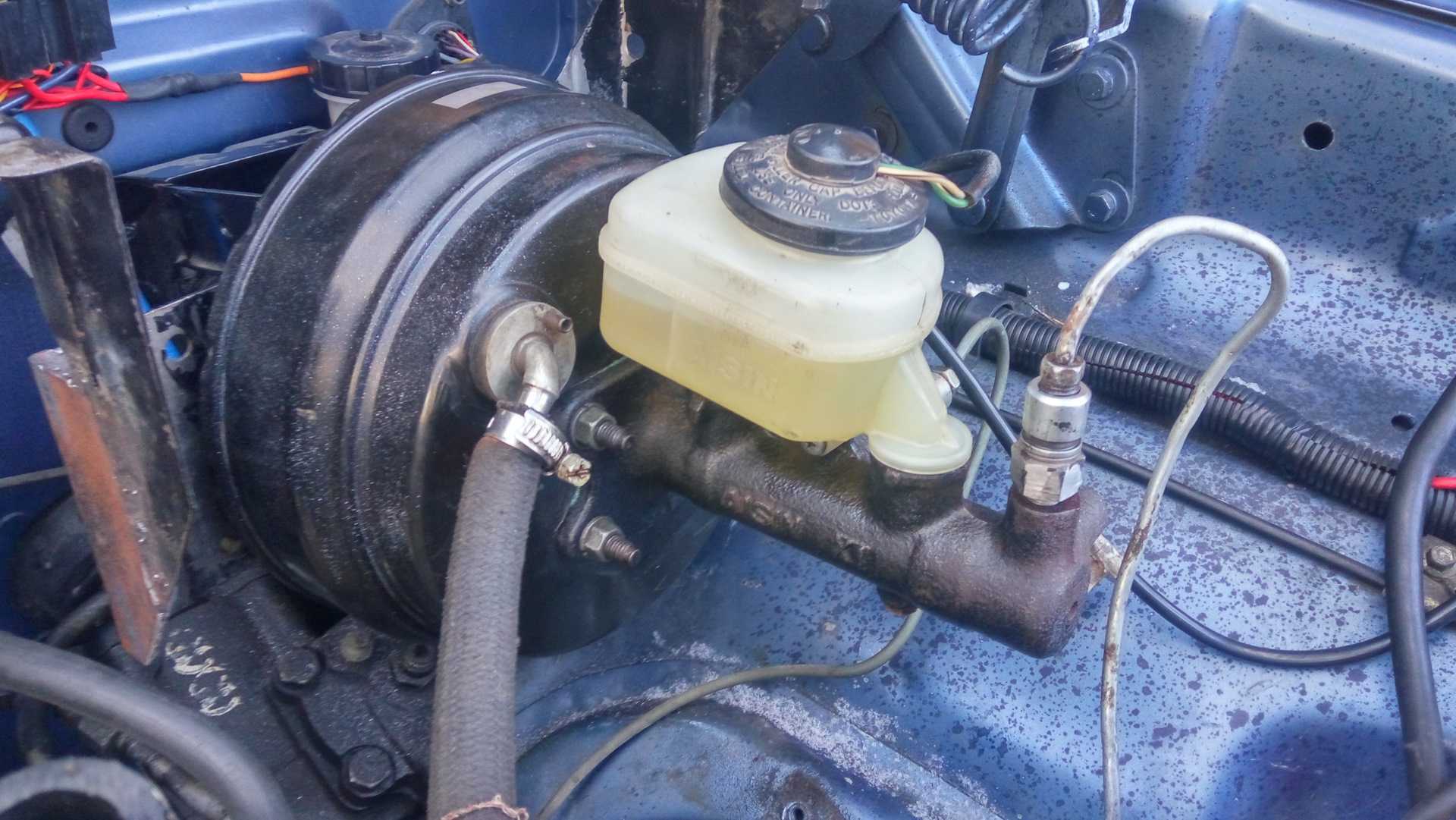

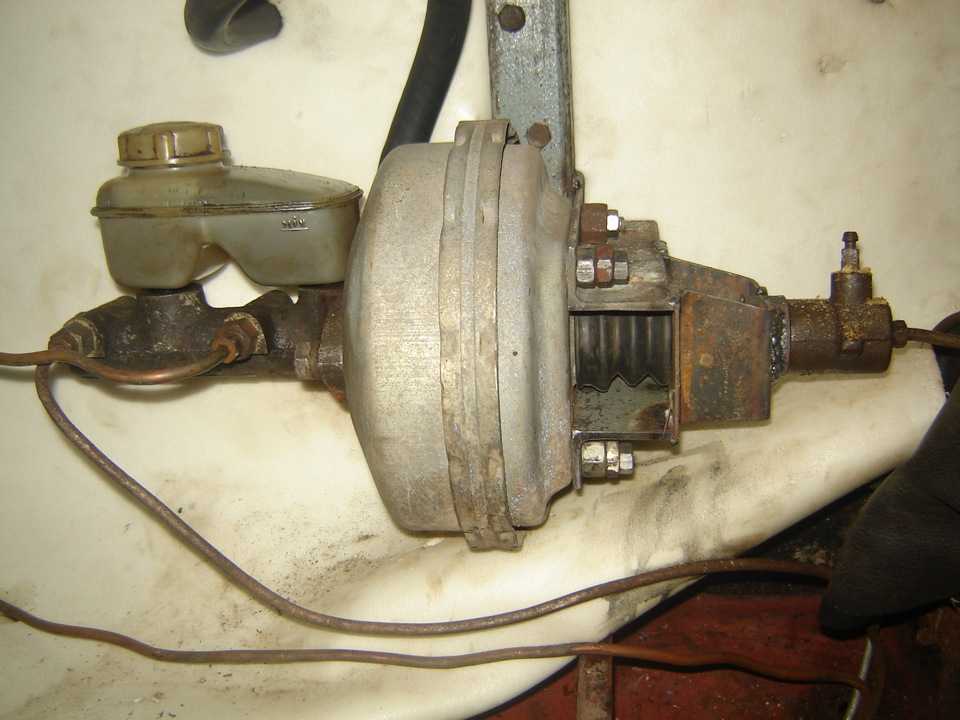

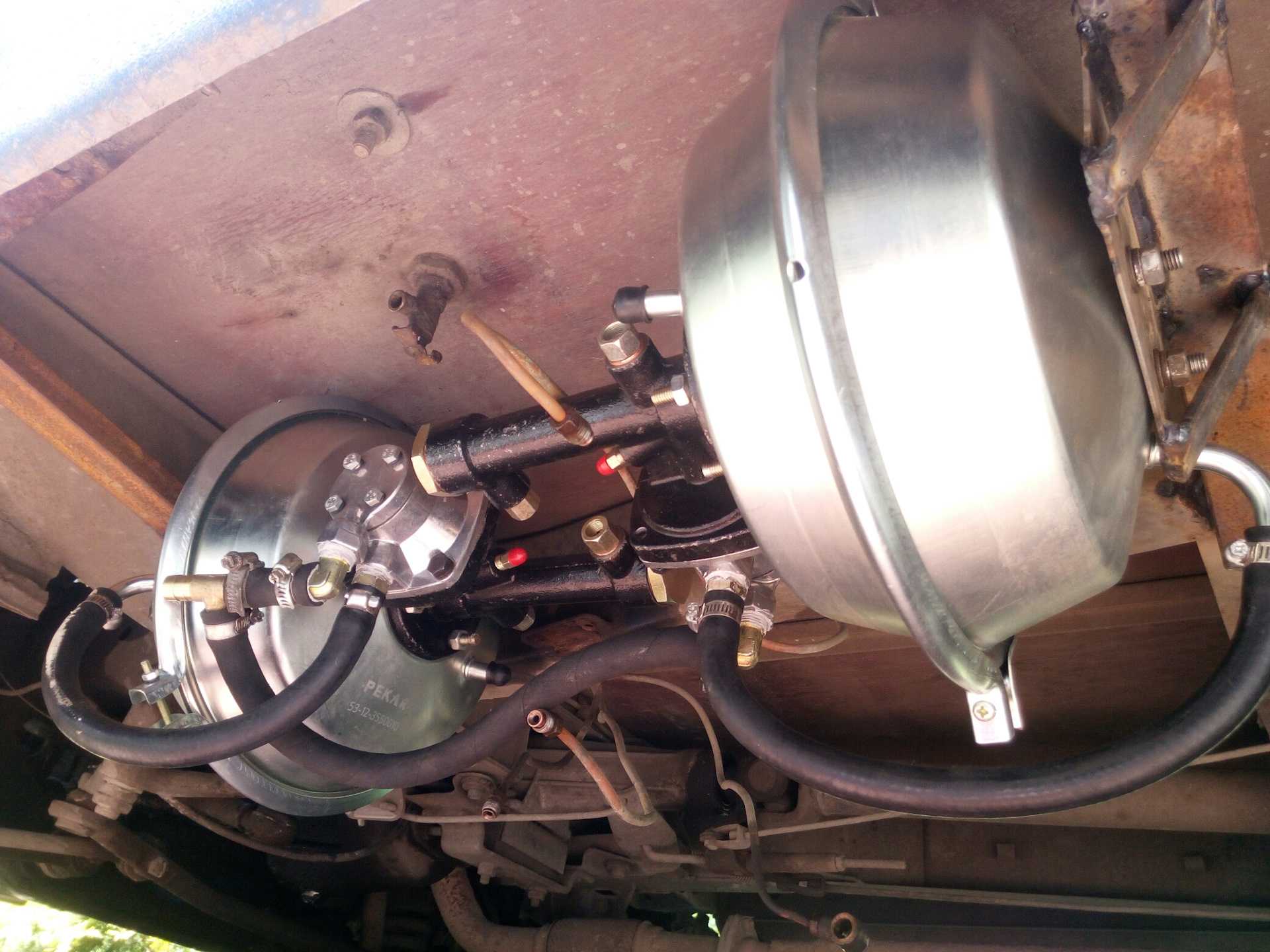

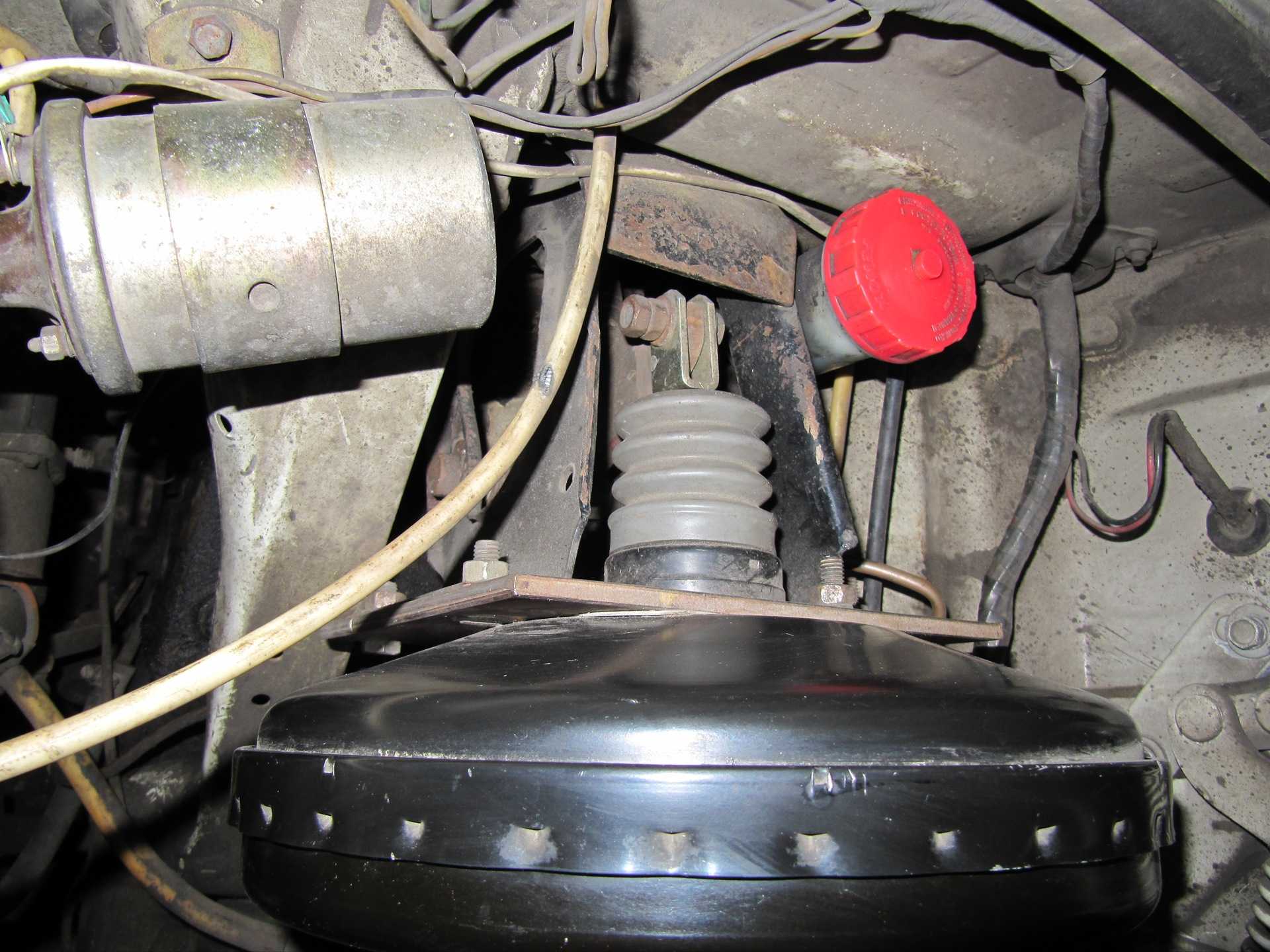

Тормозная система ГАЗ-21

Автомобиль М-21 .«Волга». Тормозная система состоит из колодочных колесных тормозов с гидравлическим приводом от педали и колодочного центрального тормоза с ручным механическим приводом.

В передних тормозах каждая колодка 18 (фигура слева) задним концом (по ходу вращения барабана) установлена шарнирно на опорном эксцентрико­вом пальце 20 закрепленною гайкой в тормозном диске. Передний конец каждой колодки упирается в поршень своего отдельного рабочего ци­линдра 17. Колодки стягиваются двумя пружинами. При такой конструк­ции в случае торможения во время движения автомобиля вперед колодки обладают самозахватывающим действием, что увеличивает интенсивного. торможения. В задних тормозах колодки 9 установлены шарнирно на эксцентриковых втулках на опорных пальцах 12, стягиваются одной пружиной, приводятся в действие от общего рабочего цилиндра 8. Накладка передней колодки, обладающей самозахватывающим действием, длиннее, чем задней колодки.

Во всех тормозах колодки от боковых перемещений удерживается штифтами 11 с пружинами. Для регулировки положения колодок в тормозных дисках установлены регулировочные эксцентрики 10 и 19 с фиксирующими пружинами. Полная регулировка тормозов производится поворотом опор­ных пальцев и эксцентриков.

Тормозной барабан состоит из чугунного обода с залитым в нем стальным диском. Барабан крепится винтами к фланцу ведущей полуоси или к ступице переднего колеса.

Главный тормозной цилиндр 15 отлит в общем корпусе 1 с главным ци­линдром гидравлического привода сцепления. Шток 13 поршня 14 глав­ного тормозного цилиндра соединен с помощью эксцентрикового пальца 6 с педалью 7подвесного типа. Педаль подвешена на оси 5 в кронштейне 4 закрепленном на передней стенке кузова. Рычаг педали имеет буфер 3 и оттяжную пружину 2. Поворотом эксцентрикового пальца 6 регулируется зазор между штоком и поршнем (1,2-2,0 мм), определяющий свободный ход педали (10-15 мм).

Главный тормозной цилиндр через двойной клапан 16 и трубки соединен с рабочими цилиндрами колесных тормозов.

Центральный тормоз состоит из тормозного барабана 9 (фигура в низу), за­крепленного на заднем конце вторичного вала10 коробки передач, и двух колодок 2 и 5. установленных в барабане. Колодки опираются на палец 8 кронштейна, прикрепленного к картеру коробки передач, и стягиваются пружиной 6.

Привод тормоза осуществляется рукояткой 1, расположенной на щитке и соединенной с помощью троса 13 с наружным рычагом 11, воздействующим на рычаг 4, подвешенный на пальце, закрепленном в правой колодке. Уси­лие к левой колодке передается через разжимное звено 3.

Рукоятка 1 в заторможенном положении может фиксироваться защел­кой 14.

Положение колодок тормоза регулируют вращением регулировочной гайки 7 через щель в тормозном барабане, а длину троса — подвертыванием соединительной вилки 12 на тросе. При затягивании центрального тормоза на щитке при включенном зажигании загорается сигнальная лампа, включение которой производится включателем 15.

Резюме

Данный материал может прозвучать диссонансом хору, славящему «Волгу» ГАЗ‑21 и ее создателей. Хору, которому изо всех сил аккомпанируют печатные издания, в том числе и журнал «За рулем». Ничего удивительного в этом нет. В последнее время многие привыкли к поверхностным оценкам, навеянным романтикой 1960-х и возросшим интересом к старине.

Но вряд ли кто сможет обвинить автора в бездоказательности суждений или поверхностной аргументации. Возможным оппонентам рекомендую обратиться к литературе – техническим описаниям, каталогам запасных частей, руководствам по ремонту «Победы», ЗиМа, «Волги», других автомобилей Горьковского завода. Читайте, анализируйте, сравнивайте, делайте собственные выводы. Сам же я узнал «Волгу» ГАЗ‑21 не по книгам, а на авторемонтной яме. И по результатам эксплуатации в течение ряда лет.

Я не исключаю того, что фанаты автомобиля (возможно, даже родственники его конструкторов), ознакомившись с публикацией, захотят ее опровергнуть. Однако не думаю, что они смогут что-либо возразить, не апеллируя к эмоциям или воспоминаниям счастливого детства. Ибо факты – вещь упрямая.

Мифические проблемы ГАЗ-21

Для начала стоит усвоить вот что: ГАЗ-21 — это не игрушка, а автомобиль, требующий ухода, внимания, вложения средств, сил и затрат времени. И финансовые затраты на его содержание никак не меньше, чем на содержание и обслуживание современного авто. Да и трудности бывают разные.

Зачастую автомобилисты обращают внимание на очень тяжелое управление ГАЗ-21. Это немного неверно

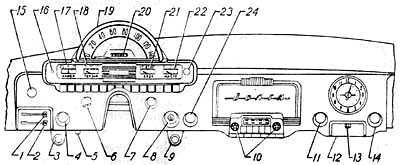

Да, действительно, процесс управления «Волгой» сильно отличается от вождения других автомобилей, как правило, за счет непривычного расположения большинства органов управления. Кроме того, некоторые элементы управления автомобилем довольно специфичны. На рис.1 показана панель управления полностью аутентичной машины:

1. ручка регулировки притока воздуха;
2. рукоятка управления системой обогрева и вентиляции;
3. переключатель режима работы вентилятора;
4. центральный переключатель света;
5. кнопка теплового предохранителя цепей освещения;
6. контрольная лампа стояночного тормоза (ручника);
7. контрольная лампа температуры охлаждающей жидкости;
8. включатель зажигания и стартера;
9. включатель стеклоочистителя;
10. радиоприемник;
11. рукоятка управления дроссельной заслонкой (подсосом);
12. пепельница;
13. головка часов для перевода стрелок;
14. прикуриватель;
15. ручка насоса омывателя ветрового стекла;
16. контрольная лампа дальнего света;
17. амперметр;
18. указатель уровня топлива;
19. спидометр;
20. одометр (счетчик пройденного пути);
21. указатель температуры охлаждающей жидкости;
22. указатель давления масла в системе смазки;
23. контрольная лампа указателей поворотов;
24. кнопка воздушной заслонки карбюратора;

Положения рычага показаны на рис.2:

Как видим, на самом деле, не все так сложно, как некоторые описывают. Необходима всего лишь небольшая практика.

Вообще, проблемность ГАЗ-21 несколько надумана. Почему? Рассмотрим основные претензии к автомобилю, которые представляют собой просто распространенные мифы:

Трансмиссия

Механическую коробку передач «Волга» ГАЗ‑21 получила в наследство от «Победы» и ГАЗ‑12 ЗиМ, где этот агрегат применялся еще с 1950 года. Небольшая разница лишь в креп­лении центрального трансмиссионного стояночного тормоза на КПП ГАЗ‑21. Но этот узел к трансмиссии прямого отношения не имеет, и разговор о нем впереди. А сейчас – о другом.

На «Волге» впервые нашла применение автоматическая коробка передач, что также является предметом гордости любителей истории. Мотивируя отказ от АКПП на «Волге», они ссылаются и на недостаток ремонтных кадров для обслуживания таких машин, и на нехватку специальных жидкостей для ГМП. Но думается, все это домыслы. А факты таковы.

Гидротрансформатор, эта обязательная составляющая любой гидромеханической передачи, не может иметь КПД более 0,85 – мешает проскальзывание жидкости. А в этом случае самый мощный 80-сильный двигатель «Волги», рассчитанный на работу в паре с АКПП, сразу же «дефорсировался» до мощности 65–67 л.с, возвращаясь к параметрам, которые имели модернизированные двигатели «Победы» на самых первых «Волгах» 1956 года выпуска.

По заявлению самого завода-изготовителя, «Волги» с АКПП имели в сравнении с ГАЗ‑21, оснащенной механической КПП, меньшую максимальную скорость – 120 км/ч против 130 км/ч. И кроме того, машины с «автоматом» расходовали больше горючего – до полутора лишних литров на 100 км пути.

Таковой оказалась цена удовольствия ездить без переключения передач. Потому-то из 670 тыс. «двадцать первых» было сделано всего около тысячи машин «с автоматом». Заслуга «Волги» была лишь в том, что на ней была опробована конструкция АКПП для дальнейшего применения на «Чайке».

Как известно, на ГАЗ‑21, машине среднего класса, применялась двухвальная карданная передача с промежуточной подвесной опорой. При том что предшественница «Победа» при одинаковой базе и примерно равной длине самой карданной передачи обходилась одним валом. Любому читателю, не понаслышке знакомому с гаечными ключами, должно быть ясно, что в сравнении с М‑20 на «Волге» усложнилась операция снятия-установки карданной передачи, а при ремонте требовалось и большее количество запасных частей (в том числе и промежуточная опора).

При этом конструкторы «Волги» не создали ничего нового – подобное решение по действительной необходимости уже применялось на ЗиМе с более длинной базой.

На последующих моделях «Волги» – ГАЗ‑24, 2410, 3102, 31029, имеющих, кстати, увеличенную в сравнении с ГАЗ‑21 базу, от лишних проблем отказались, и карданные валы снова стали одинарными.

На конструкции заднего моста ГАЗ‑21 следует остановиться подробнее. Подобный агрегат с гипоидной главной передачей и полуосями полуразгруженного типа уже применялся на автомобиле ЗиМ. Но конструкторы «Волги» сделали задний мост значительно хуже применяемого на ГАЗ‑12. И дело тут не в надежности работы агрегатов, а в их ремонтопригодности.

Автомобиль ГАЗ‑12 ЗиМ имел цельную балку заднего моста типа «банджо» с технологическим люком в задней части картера. Это была та самая конструкция, которую невежественные владельцы «двадцать девятых» и «сто десятых» «Волг» спустя полвека окрестили «чайковским» мостом.

Для замены редуктора главной передачи ЗиМа требовалось вынуть полуоси, отсоединить карданный вал и снять крышку люка. Конструкторы ГАЗ‑21 решили использовать балку заднего моста типа «сплит» – с общим разъемом в вертикальной плоскости. А подобная конструкция для ремонта требует снять с рессор весь мост, полностью «выкатывая» его из-под машины, и разбирать на две части. Почувствуйте разницу.

Приходилось слышать и даже читать у иных «знатоков» о каких-то технологических трудностях при изготовлении мостов для первой «Волги». Но ведь балка моста типа «сплит» с картером гипоидной передачи разрабатывалась для ГАЗ‑21 специально. Не проще ли было укоротить «рукава» и полуоси моста ЗиМа под колею «Волги»? И получить задний мост «а-ля» ГАЗ‑31029 еще в конце 1950-х?

Подвеска

Задние рессоры «Волги» ничем не отличались от узлов предшественницы М‑20. Такие же симметричные, 10-листовые и, кстати, полностью взаимозаменяемые по всем геометрическим параметрам.

Передняя подвеска ГАЗ‑21 также копировала аналогичный агрегат «Победы» – независимая, пружинная, на поперечных катающихся рычагах, со шкворнями на втулках скольжения. И также имела много взаимозаменяемых с М‑20 деталей.

Достоинством передней подвески ГАЗ‑21 явилась упрощенная и более удобная регулировка углов развала колес. К сожалению, о надежности и долговечности самой этой регулировки подобного сказать нельзя – тут уж сравнение не в пользу «Волги».

Эксцентриковый регулировочный палец на «Победах» имел наружную трапециевидную (ходовую) резьбу, которая работала по ответной резьбе в головках стоек и подвески. И при стягивании головок по окончании регулировки многократно усиливалось трение в шарнирах, удерживающее заданные углы бокового наклона шкворней.

У «Волги» же регулировка осуществлялась с помощью втулок, имевших гладкую цилинд­рическую наружную поверхность, которая работала по такой же гладкой поверхности в головках стоек при одинаковом усилии их стягивания по окончании регулировки. И опять – почувствуйте разницу!

Первые автомобили ГАЗ‑21, выпускаемые до 1962 года, получили рычажные амортизаторы, аналогичные «победовским». А переход к телескопическим узлам произошел после того, как они нашли применение на «Чайках» ГАЗ‑13.

На ГАЗ‑21 впервые (и единственный раз!) применили систему централизованной смазки узлов передней подвески и шарниров рулевого управления. Решение оригинальное, дорогое и курьезное, если не сказать – абсурдное. В подобных узлах жидкую смазку удержать практически невозможно, а на густых смазках (солидол, литол и т. д.) система работать не сможет. Начавшаяся эксплуатация первых машин продемонстрировала большой расход жидких масел и лужи на дорогах, из-за чего иностранные импортеры прекратили закупку «Волги».

Это ударило по престижу марки, что заставило конструкторов упростить автомобиль и вернуться к шприцам и пресс-масленкам, известным со времен «эмки» и «Победы».

Клуб любителей автомобиля

ПредисловиеЛетним погожим деньком решил я посмотреть почему мой пепелац так нехотя катается руками по гаражу. Быстрая ревизия показала- что практически все фрикционные накладки оторваны от колодок. Закономерным результатом стала практически полная замена тормозной системы.

Собственно сама историяПроцесс прокачки вдвоем, я думаю, описывать не стоит. Но мой гараж находится довольно далеко, да и производительность труда когда копошусь в одиночку повыше будет

В гараже ожидал готовый к действу пепелац

Из закромов родины было вытащено аутентичное шаховское колесо с зацепами, добытое на местной помойке. Но оно оказалось камерным и злостно выдрать из него сосок не получилось. После краткой экскурсии к помойке в гараже стало на три камеры больше.

Одна из них и была злостно порезана. Как показали дальнейшие изыскания переворачивание золотника не даёт не какого видимого эффекта. Далее у аутентичного насоса был перевёрнут поршень.

Но заставить его работать в обратную сторону не удалось. После вкуривания в конструкцию был обнаружен клапан в месте присоединения шланга к корпусу насоса

Из него был аккуратно извлечён шарик(правее выше), и весь насос был собран обратно. Заработало!

. была проковыряна дырка и вставлен ниппель

Притащеная из дому трубка.

. была вогнана во второе отверстие. Потом работоспособность системы была проверена на канистре с водой. Оно работает.

Для пущей красоты всё было обгажено красным герметиком

К сожалению использовать устройство не удалось, по причине сломавшейся трубки и резко начавшегося злого снегопада.

Последний раз редактировалось KENTyara Вт дек 09, 2008 02:34, всего редактировалось 1 раз.

Замена тормозной жидкости БСК на DOT4

Следует учитывать, что по техническим условиям в тормозной системе ГАЗ 21 предусматривается применение БСК, но купить такую «тормозуху» в наше время практически невозможно. Можно перейти на другую тормозную жидкость (ТЖ), например, на марку DOT4. Но просто так жидкость заменить не получится, придется провести следующие работы:

• Слить старую тормозную жидкость БСК, сняв крышку с ГТЦ и отвернув тормозные шланги;
• Проверить состояние тормозных шлангов, при необходимости их заменить;
• Заменить рабочие тормозные цилиндры или резиновые манжеты, если цилиндры решили оставить старые. Манжеты при замене одного типа жидкости на другой разъедаются, и оставлять их категорически не рекомендуется;
• Продуть все тормозные трубки и шланги. Нужно исключить полностью наличие старой ТЖ в системе;
• Установить РТЦ, соединить все шланги, трубки, залить DOT4 в тормозную систему;
• Прокачать тормоза.

Смешивание таких ТЖ, как БСК и DOT4, недопустимо. Если манжеты разбухнут и начнут пропускать ТЖ, могут пропасть тормоза во время движения автомобиля. Отсутствие тормозов приводит к возникновению аварийной ситуации. Также перед заливкой новой тормозной жидкости рекомендуется промыть элементы тормозной системы с помощью спирта, можно промыть и той же DOT4. Чтобы промыть систему посредством свежей ТЖ, нужно проводить процедуру тщательно, не экономя на жидкости.

Миф номер 1: тугое рулевое колесо

Это может показаться странным, но на новых моделях ГАЗ, даже на самых современных (кроме моделей с гидроусилителем), крутить руль тяжелее, чем на ГАЗ-21. Здесь надо учесть немалый диаметр рулевого колеса, тщательный расчет передаточного числа рулевого механизма и небольшую колесную базу. Все это делает рулевое управление относительно легким. Конечно, если сравнить «Волгу» с «Калиной» или любой иномаркой, их превосходство очевидно. Но ведь речь идет о полноразмерном седане, длина которого около 5-ти метров, и который, ни в коем случае, не претендует на роль дамского автомобиля.

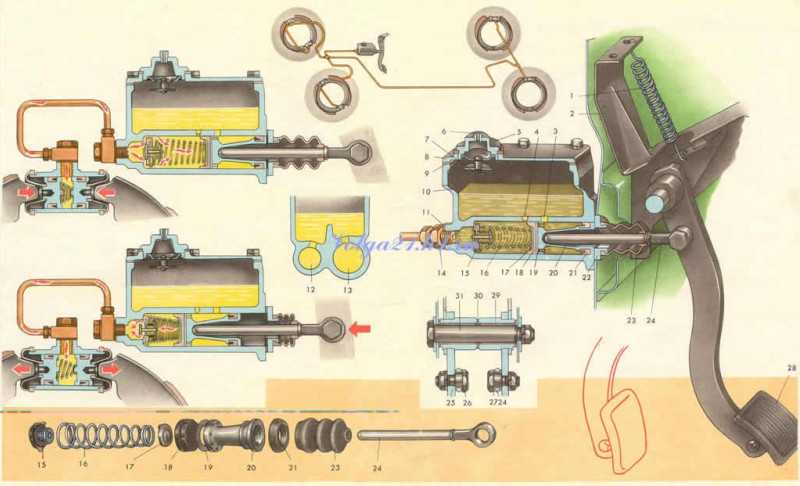

Устройство (цветной альбом 1972 г.)

Тормоза — главный тормозной цилиндр (лист 25)

1 — оттяжная пружина педалей 2 — кронштейн педалей тормоза и сцепления 3 — перепускное отверстие 4 — компенсационное отверстие 5 — пробка главного цилиндра 6 — присоединительный штуцер 7 — отражатель 8 — верхняя крышка корпуса главного цилиндра

9 — прокладка крышки корпуса 10 — корпус главного цилиндра 11 — уплотнительная шайба штуцера 12 — главный цилиндр привода сцепления 13 — главный цилиндр привода тормоза 14 — соединительный штуцер 15 — перепускной клапан цилиндра 16 — возвратная пружина

17 — опорная чашка пружины 18 — передняя уплотнительная манжета цилиндра 19 — опорная шайба манжеты 20 — поршень главного цилиндра 21 — задняя уплотнительная манжета цилиндра 22 — задняя крышка цилиндра 23 — защитный колпак цилиндра 24 — толкатель поршня

25 — педаль тормоза 26 — ось толкателя поршня 27 — втулка толкателя поршня 28 — площадка педали 29 — втулка ступицы педалей 30 — опорная шайба 31 — ось педалей

Тормоза автомобиля «Волга» колодочного типа, действующие на все колеса. Привод тормозов гидравлический, от ножной педали.

Педаль тормоза вращается на оси, общей с педалью сцепления. Между ступицей педали и осью установлена пластмассовая втулка, не требующая смазки. Ось педалей вставлена в отверстия стенок кронштейна, прикрепленного к щитку передка кузова и панели приборов.

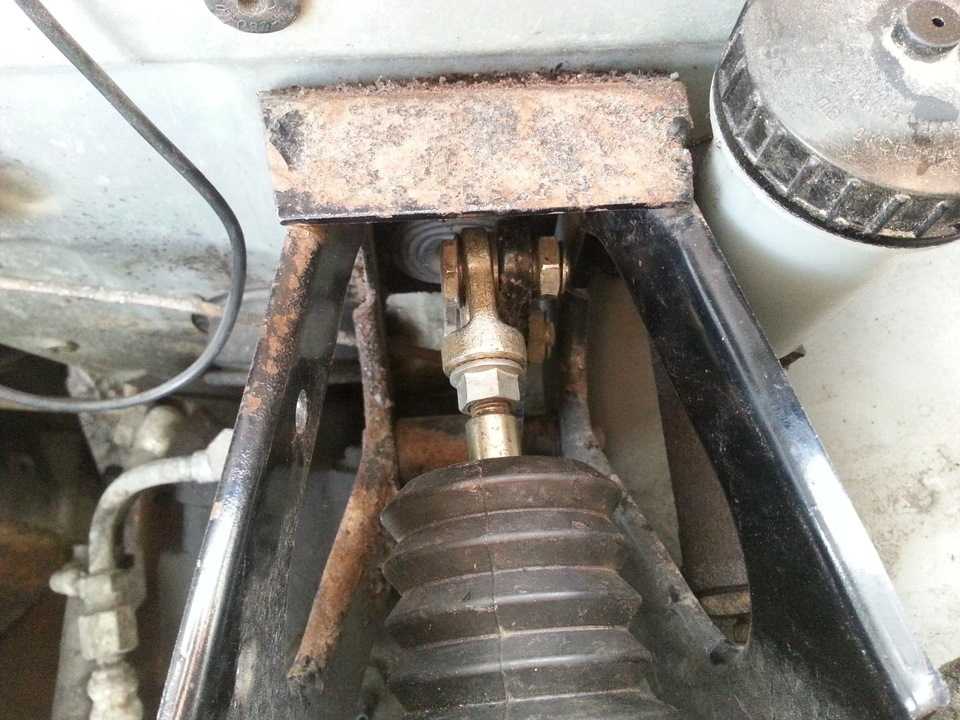

Педаль оттягивается в исходное положение пружиной до упора буфера педали в полку кронштейна. На конце педали укреплена обрезиненная площадка 28. При помощи эксцентрика к педали прикреплен толкатель 24 поршня 20 главного цилиндра. Толкатель соединен с эксцентриком через пластмассовые втулки, не требующие смазки. С помощью эксцентрика регулируется зазор между толкателем и поршнем главного цилиндра тормоза. На толкатель надет гофрированный колпак 23, защищающий цилиндр от попадания пыли.

Главный цилиндр 13 тормоза выполнен в одной отливке с главным цилиндром 12 привода сцепления и имеет общий резервуар для жидкости, закрываемый крышкой с резьбовой пробкой 5.

Внутри цилиндра находится поршень 20 с двумя уплотнительными манжетами: внутренней рабочей 18 тарельчатой формы и наружной кольцевой 21, удерживающей жидкость от вытекания из цилиндра. Между внутренней манжетой 18 и поршнем 20 установлена тонкая стальная шайба 19. Пружина 16 постоянно прижимает поршень и рабочую манжету 18 в заднее крайнее положение до упора в плоскость крышки 22 цилиндра, при этом кромка манжеты переходит перепускное отверстие, соединяющее полость цилиндра впереди поршня резервуаром.

Противоположный конец пружины 16 прижимает перепускной клапан 15 к дну цилиндра. На перепускном клапане в средней части смонтирован нагнетательный клапан. При нажатии на педаль толкатель передвигает поршень и рабочую манжету, кромка которой перекрывает перепускное отверстие, соединяющее цилиндр с резервуаром. При дальнейшем движении поршня внутри цилиндра создается давление, преодолевающее усилие пружины нагнетательного клапана, жидкость вытесняется в систему. Под действием этого давления поршни колесных цилиндров перемещаются, прижимая колодки к барабанам.

При снятии усилия с педали поршень и педаль под действием пружины возвращаются в исходное положение, а тормозная жидкость, открывая перепускной клапан, перетекает обратно в цилиндр. Перепускной клапан служит для поддержания в системе тормозного привода (трубопроводах и колесных цилиндрах) небольшого постоянного давления (около 1 кГ/см²), препятствующего проникновению воздуха в систему, а также необходимого для того, чтобы манжеты колесных цилиндров прижимались к стенкам цилиндров, предотвращая течь.

• Предыдущий лист • Следующий лист

Правильная прокачка тормозной системы

Тут вот выяснилось, что не весь народ знает, как правильно делать эту в общем нехитрую процедуру.

А поскольку узел сей — один из самых важных в машине, от него зависит непосредственно жизнь и моральное здоровье всех, находящихся в машине граждан, думаю имеет смысл вынести из комментариев. Думаю также, что имеет смысл внести это в FAQ.

Порядок прокачки тормозной системы, согласно Воркшоп Мануалу. 1. Процедура делается вдвоём. Перед прокачкой в любом случае жёстко отрубаем АБС, если таковая есть, иначе прокачка может сделать ей карачун. АБС отрубается путём вынимания соответствующей 40-ка амперной плавкой вставки в подкапотном блоке реле/предохранителей.

2. Ставим машину на стояночный тормоз и запускаем двигатель. На неработающем двигателе прокачивать ни в коем случае нельзя, ибо плохо тогда придётся вакуумному усилителю.

3. Снимаем крышку с заливной горловины цилиндра. Доливаем до полного уровня. Следим, чтобы в процессе прокачки всегда жидкости было не менее 1/2 уровня.

Прокачка главного цилиндра: 4. Отсоединяем от него трубочку (ближняя), идущую на задние колёса. Удостоверяемся в уровне жидкости. 5. Даём команду плавно выжать педаль тормоза и оставить выжатой. 6. Пальцем зажимаем отверстие в цилиндре и даём команду плавно отпустить педаль. 7. Отпускам палец, когда педаль возвращается в исходное положение. 8. Повторяем указанное в п.4-7 до тех пор, пока из отверстия не начнёт литься жидкость, при этом постоянно следим, чтобы уровень жидкости не понизился более чем на 1/2.

9. Соединяем снятую трубку с цилиндром, зажимаем гайку.

10. Даём команду плавно выжать педаль и удерживать.

11. Приотдаём гайку на трубке. Затем обратно зажимаем. Даём команду плавно отпустить педаль.

13. Повторяем п.10-11 до тех пор, пока не перестанет выходить воздух.

14. Аналогично вышесказанному затем повторяем пункты с 4 по 13 для трубочки, идущей на передние колёса.

Прокачка суппортов. 15. Для праворульных машин порядок прокачки суппортов: левый задний, правый задний, левый передний, правый передний. Для леворульных: правый задний, левый задний, правый передний, левый передний.

16. Надеваем на сосок трубочку, кою опускаем в баночку, частично заполненную тормозной жидкостью. Накидываем на винт головку. 17. Даём команду качнуть педаль три раза с интервалом 1 качок в секунду и затем удерживать её. 18. Приотдаём винт, глядим, как вытекает с трубки жидкость, затем, когда она перестанет идти, — заворачиваем. 19. Даём команду плавно отпустить педаль. 20. Повторяем п.17-19 пока не перестанут идти пузыри. Обычно приходится для задних колёс это делать до 15-ти раз, для передних — до 10-ти. Если воздух не идёт, значит таки остаётся завоздушен главный цилиндр, проводим описанную выше прокачку цилиндра.

21. После успешной прокачки одного переходим к следующему колесу. 22. После окончания всего процесса проверяем результат: выжимаем педаль. Если чувствуем, что педаль «мягкая», всю процедуру повторяем самого начала.

23. В процессе продолжаем следить за уровнем. После каждого колеса добавляем жидкость до максимального уровня.

24. После успешного окончания процедуры — закрываем всё крышкой, причём если замялась резиновая мембрана — поправляем её.

Источник

6.1. Особенности конструкции

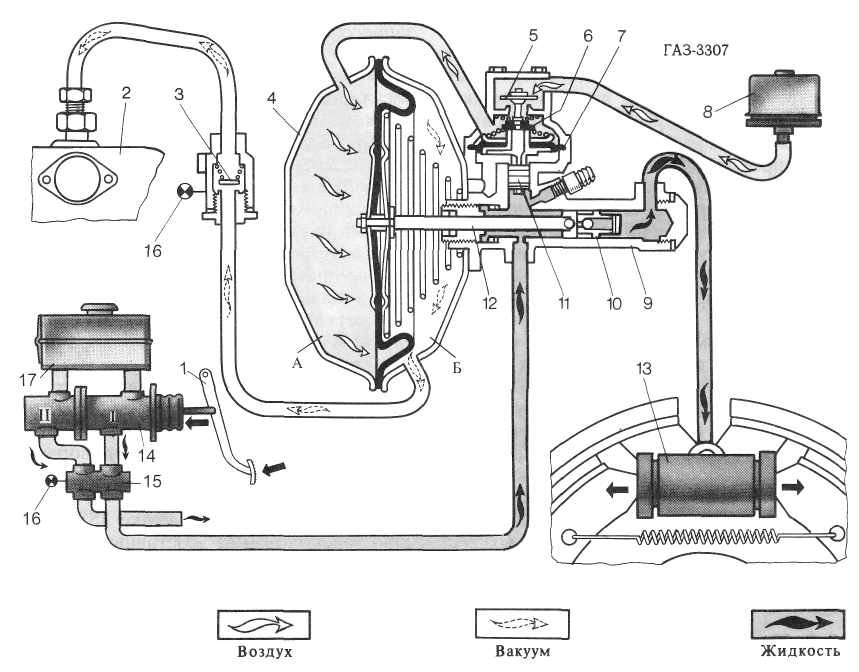

Схема рабочей тормозной системы

1 – задний тормозной механизм; 2 – регулятор давления; 3 – тормозная трубка;4 – вакуумный усилитель; 5 – передний тормозной механизм;6 – главный цилиндр; 7 – тройник; 8 – компенсационный

1. Эксплуатация и техническое обслуживание
1.0 Эксплуатация и техническое обслуживание
1.1 Отопление и вентиляция салона
1.2. Обкатка автомобиля
1.3 Проверка автомобиля перед выездом
1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов
1.5 Уход за лакокрасочным покрытием кузова
1.6 Периодичность смазывания узлов автомобиля

2. Двигатель
2.0 Двигатель
2.1. Снятие и установка
2.2. Двигатель моделей 402 и 4021
2.3. Система смазки
2.4. Система охлаждения
2.5. Система выпуска отработавших газов
2.6. Система питания двигателя ЗМЗ-4062
2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление с диафрагменной пружиной
3.2. Сцепление с периферийным расположением пружин
3.3. Пятиступенчатая коробка передач
3.4. Четырехступенчатая коробка передач
3.5. Карданная передача
3.6. Задний мост
3.7. Полуоси
3.8. Главная передача

4. Ходовая часть
4.0 Ходовая часть
4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление
5.1. Рулевое колесо
5.2. Рулевая колонка
5.3. Механизм рулевого управления
5.4. Рулевая трапеция
5.5. Шаровые шарниры рулевой трапеции
5.6. Маятниковый рычаг
5.7. Шаровой шарнир маятникового рычага
5.8. Механизм рулевого управления с гидроусилителем
5.9 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система
6.1. Педаль тормоза

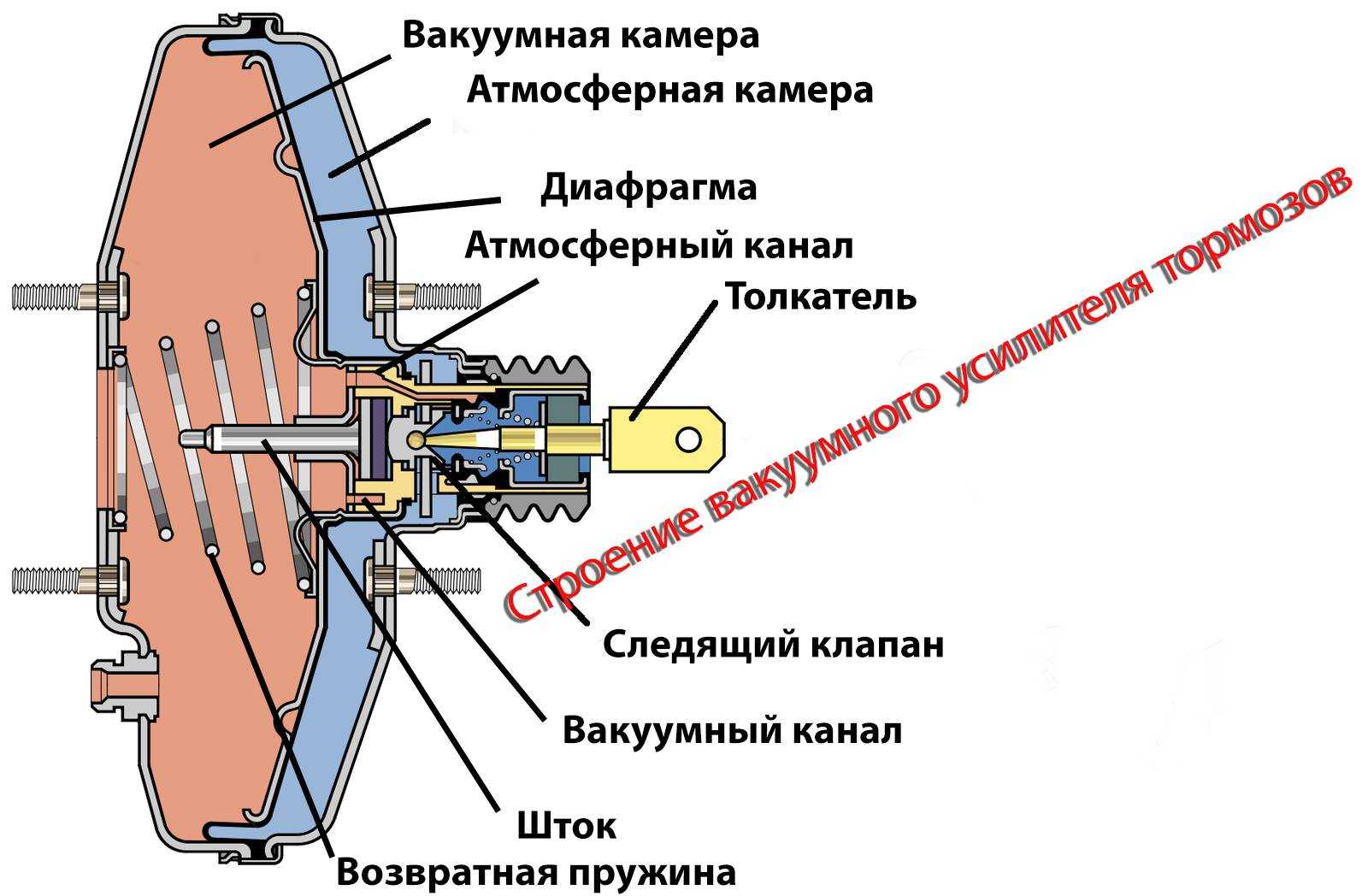

6.2. Вакуумный усилитель
6.3. Главный тормозной цилиндр
6.4. Передний тормозной механизм
6.5. Задний тормозной механизм
6.6. Регулятор давления
6.7. Стояночный тормоз
6.8 Прокачка тормозной системы
6.9 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование
7.1. Аккумуляторная батарея
7.2 Блок предохранителей
7.3. Генератор
7.4. Генератор 9422.3701 или 2502.3771
7.5. Генератор 1631.3701 или 192.3771
7.6. Регулятор напряжения
7.7. Стартер
7.9. Звуковой сигнал
7.10. Система зажигания
7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов
8.0 Кузов
8.1. Передний буфер
8.2. Задний буфер
8.3. Брызговик облицовки радиатора
8.4. Капот
8.5. Переднее крыло
8.6. Крышка багажника
8.7. Передняя дверь
8.8. Задняя дверь
8.9 Замена ветрового и заднего стекол
8.10. Наружное зеркало заднего вида
8.11. Панель приборов
8.12. Стеклоочиститель
8.13. Переднее сиденье
8.14 Заднее сиденье
8.15 Ремни безопасности
8.16 Задняя полка
8.17 Навесное оборудование салона
8.18. Отопитель
8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения
9.0 Приложения
9.1 Масса агрегатов
9.2 Лампы, применяемые на автомобиле
9.3 Подшипники качения, применяемые на автомобиле
9.4 Манжеты, применяемые на автомобиле
9.5 Горюче-смазочные материалы и эксплуатационные жидкости
9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей
10.0 Технические характеристики автомобилей
10.1. Двигатель

Механизмы управления

Рулевое управление «Волги» не внесло каких-либо принципиальных новшеств в арсенал технических новинок завода. Все без сколько-нибудь принципиальных изменений ранее применялось на ЗиМе.

Но «Волга» стала первым в нашей истории автомобилем с подвесными педалями тормоза и сцепления. Конечно, они удобны тем, что не требуют отверстий в полу, это уменьшает шумность и защищает от дорожной грязи. Но подвесные педали гидроприводов вышеуказанных систем, очевидно, могут быть хороши только тогда, когда сами эти гидроприводы полностью независимы друг от друга. Чего на первой «Волге», увы, не было.

Вот и получилось, что при повреждении одного из приводов начинался забор жидкости из общего резервуара, имевшего, правда, разделение по секциям. А при снятии общего главного цилиндра тормозов и сцепления для ремонта одной из секций последующего прокачивания требовали оба привода! Согласитесь, это тоже один из показателей «творчества» создателей ГАЗ‑21.

Механизмы рабочей тормозной системы первой «Волги» ничего нового собой не представляли. Передние были взяты от ЗиМа, задние – от автомобиля М‑72. Но вот механизм стояночной тормозной системы было решено использовать центральный, трансмиссионный, отказавшись от тросового привода на задние колеса, как это было у «Победы» и того же ЗиМа. А теперь загибайте пальцы, читатель!

Во-первых, если «Победа» и ЗиМ как для рабочего, так и для стояночного торможения обходились одними и теми же тормозными колодками и барабанами, то для ручного тормоза «Волги» детали нужны были отдельные, собственные.

Во-вторых, если для обслуживания и регулировки приводов стояночного тормоза «Победе» или ЗиМу требовались только штатный домкрат и подставки, то «Волге» – уже смотровая канава или подъемник.

В-третьих, несмотря на то что центральный стояночный тормоз для легкового автомобиля ранее был разработан еще для ГАЗ‑69, механизм «Волги» получил невзаимозаменяемые с ГАЗ‑69 детали. На «Волге» он был меньше по размерам и развивал меньшие усилия при примерно одинаковой массе обеих машин.

В-четвертых, если применение центрального тормоза на ГАЗ‑69 еще можно объяснить невозможностью разместить разжимные рычаги ручного привода в колесных тормозных механизмах из-за формы и размеров ступиц, то применение центрального «ручника» на ГАЗ‑21 вообще не поддается никакому объяснению.

И в‑пятых, неоспорим тот факт, что пользоваться центральным тормозом как аварийным в случае отказа рабочей тормозной системы опасно, а на мокрой и скользкой дороге – тем более. Заблокированная карданная передача вызывает блокировку шестерен заднего моста и работу дифференциала враздрай – колеса начнут вращаться в противоположные стороны! К чему это может привести, понятно. И такое решение было применено на быстроходном пассажирском автомобиле!

На «Волгах», начиная с ГАЗ‑24, конструкторы отказались от центрального стояночного тормоза, вернувшись к тросовым приводам на задние рабочие механизмы. Согласитесь, что даже различные тормозные усилия на колесах одной оси лучше, чем неуправляемый занос автомобиля на большой скорости из-за затянутой ручки центрального тормоза.

Тормозные барабаны

Тормозной барабан (ТБ) представляет собой сплав двух металлов – стали и чугуна. Наружный обод барабана чугунный, поэтому деталь имеет немалый вес.

Схема устройства тормозной системы Волги 21

Часто тормозную барабанную систему переделывают в дисковую. У дисковых тормозов есть ряд преимуществ:

• Обеспечивают более равномерное торможение и обладают большей стойкостью к нагреву;
• Не так боятся влаги, и не теряют эффективности в преодолении водных препятствий (при прохождении глубоких луж);

• Не теряют эффективности при попадании грязи;

• Не деформируются при поездках в сильный дождь;
• Обладают большей эффективностью торможения на крутых склонах и подъемах;
• Имеют более долгий срок службы.

Но в переделке барабанных тормозов на дисковые есть несколько сложностей:

1. Для переоборудования придется изготовить специальные переходные пластины. В магазинах такие детали не продаются – придется искать токаря, который бы по чертежам изготовил детали.
2. Вторая проблема юридического плана. Необходимо переоборудование регистрировать в ГИБДД. Без регистрации прохождение технического осмотра становится невозможным.
3. При замене подвески целиком придется переваривать лонжероны, и такая работа требует значительных трудозатрат.
