Прокачка гидропривода тормозной системы ваз «ока» 1111 1988-2008

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

Поскольку на малолитражке используется два типа рабочих механизмов, то следует знать, как правильно поменять тормозные колодки на «Ока».

На передних колесах эта операция выполняется так:

• Авто обездвиживаем;
• Выдомкрачиваем колесо, на котором меняются колодки;
• Снимаем колесо;
• Из кронштейна на амортизационной стойке выводим тормозной шлаг;
• Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;




• Выкручиваем крепежи суппорта;
• Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);

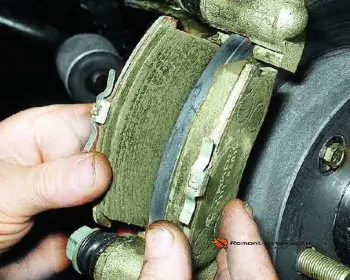

• Извлекаем изношенные колодки;




• Перед установкой новых колодок «утапливаем» поршень в рабочем цилиндре, чтобы суппорт смог «сесть» на новые колодки;
• Собираем узел обратно.

Аналогично разбирать механизм придется, если необходима замена тормозного диска «Ока». То есть, чтобы его снять, предварительно следует демонтировать суппорт, а после:

• Выкручиваем крепление направляющей колодок и снять ее;
• Откручиваем болт крепления диска к ступице;
• Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);



Далее остается только собрать все обратно, установив новый диск.

Распространенные методы тюнинга кузова

Дизайн экстерьера рассматриваемого автомобиля выглядит не современном и очень просто. Именно поэтому многие рассматривают возможность модернизации кузова. Еще всего несколько лет тюнинг кузова предусматривал создание своими руками обвеса – кропотливая работа, требующая определенных навыков и технического оснащения. Однако сегодня можно провести тюнинг путем приобретения специального комплекта. Охарактеризовать этот метод тюнинга можно следующим образом:

• Все элементы просты в применении, не требуют серьезных доработок. При создании рассматриваемых комплектов их идеально подгоняют под установку на автомобиле.
• Весь обвес выполнен в одном стиле, что позволяет сделать стиль автомобиля завершенным.
• Монтажные работы не занимают много времени. Тот момент, что не нужно проводить изменение конструкции, определяет существенное ускорение работы. Она представлена лишь выполнением демонтажа старых элементов и установкой новых. Нужно быть готовым к тому, что некоторые крепежные элементы будут покрыты коррозией и демонтаж затрудниться, а после снятия обвеса обнаружатся дефекты кузова, требующие восстановления.
• Стоимость продаваемых наборов относительно невысока. Конечно, самодельные варианты исполнения обойдутся намного дешевле, но только если они будут сделаны с первой попытки.

Подобным образом можно существенно видоизменить рассматриваемый автомобиль. Однако этот метод лишь с виду изменяет Оку, существенные модернизации требуют более серьезного вмешательства.

Торможение

При движении автомобиля с работающим двигателем в полостях А и Б вакуумного усилителя создается разрежение. передаваемое от впускной трубы двигателя по шлангу. При нажатии на педаль 50 тормоза она отходит от наконечника 49 выключателя стоп-сигнала, и цепь контрольных ламп замыкается. Одновременно перемещается толкатель 46 вместе с поршнем 41 вакуумного усилителя. Вслед за поршнем перемещается под усилием пружины 43 клапан 42 до упора в свое гнездо; в этом положении полости А и Б усилителя разобщаются. Поршень 40 клапана, перемещаясь вперед, отходит от клапана 42, и между поршнем и торцом клапана образуется зазор, через который полость Б соединяется с атмосферой. Заполняя вакуум, наружный воздух поступает через канал Л в полость Б, создавая давление на корпус 37 клапана через диафрагму 38. Тем самым снижается необходимое для торможения усилие на педали тормоза со стороны водителя.

Развиваемое на корпус клапана давление зависит от разрежения во впускной трубе двигателя и от усилия нажатия на тормозную педаль.

От главного тормозного цилиндра давление жидкости передается в камеры В и Е регулятора давления и через зазоры И и Ж в колесные цилиндры задних тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршень 11 регулятора, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от пружины 9, поршень начинает выдвигаться из корпуса, а вслед за ним перемещаются под действием пружины клапан 19 и толкатель 14. При давлении 3,5±0,5 МПа (35±5 кгс/см 2 ) зазоры Н и Ж выбираются полностью. Дальнейший рост давления в камере Г будет осуществляться при дросселировании жидкости между буртиком поршня 11 и уплотнителем 13. а в камере — при смещении втулки 15 под действием давления в камере Г. После выбора зазоров И и Ж давление на выходе регулятора нарастает уже в меньшей степени и определяется соотношением площадей буртика и штока поршня.

Под давлением тормозной жидкости, преодолевая упругую деформацию уплотнительных колец 5, поршни 6 выдвигаются из цилиндров и поджимают внутренние тормозные колодки 3 к диску 7, а колесные цилиндры с суппортами 4 (подвижные скобы) перемещаются в обратную сторону под усилием возникшей реакции. Подвижные скобы поджимают к тормозному диску наружные тормозные колодки 3.

Одновременно под давлением жидкости раздвигаются поршни в колесных цилиндрах задних тормозных механизмов, преодолевая сопротивление стяжных пружин 55 колодок. Колодки прижимаются к тормозным барабанам, создавая тормозной момент на колесах. В момент касания колодок барабана происходит их самоустановка на опорах.

Если при торможении водитель прекратит нажатие на педаль тормоза, оставляя ее нажатой в каком-то положении, то корпус клапана вакуумного усилителя пройдет вперед под давлением атмосферного воздуха на величину зазора между упорной пластиной 41 и канавкой поршня 40. При этом освобожденный торец клапана 42, дойдя до торца поршня 40, перекроет поступление атмосферного воздуха в полость Б, и избыток воздуха перейдет в вакуумную полость А через вновь открывшуюся щель в седле клапана, канал К и далее во впускную трубу двигателя Давление в обеих полостях уравняется, и серводействие усилителя прекратится. Тормозные механизмы колес какой-то промежуток времени будут удерживать постоянный тормозной момент на колесах.

Что делать, если карбюратор переливает

Теперь вы знаете, как самостоятельно отрегулировать карбюратор, а также решить ряд других проблем на автомобиле Ока.

Но ещё следует взглянуть на ситуацию, когда карбюратор заливает. Проблема неполадки в том, что запустить мотор в такой ситуации сложно. Обычно это вовсе невозможно.

Потенциальных причин несколько. А именно:

• игольчатый клапан не держит, не выполняет свои функции;
• бензонасос создаёт избыточное давление, и вероятной причиной является отсутствие обратки;
• в поплавочной камере был неправильно выставлен уровень, который превышает норму;
• герметичность поплавка была нарушена.

Здесь действовать нужно исходя из конкретной причины.

Начинать всегда рекомендуется с визуального изучения компонентов поплавковой камеры. Если перелив заметный и ощущается сильный запах топлива, то нужно обязательно осмотреть запорный механизм.

Регулировка, а также настройка и замена ремкомплекта на оригинальном карбюраторе Оки — это популярные мероприятия, направленные на снижение расхода топлива, а также на повышение стабильности работы ДВС.

Цена доступная. Зато это эффективный вариант тюнинга.

Если же задача заключается в поддержании работоспособности штатного карбюратора, то потребуется его периодически чистить и регулировать. В настройке нет ничего сложного.

Приходилось ли работать с карбюраторами Ока? Как выполняли настройку? Что в регулировке вам показалось сложным? Какие советы можете дать новичкам?

Подпишитесь, оставьте комментарий, и расскажите о проекте своим друзьям!

Russia Cars

Тормозной механизм заднего левого колеса (тормозной барабан снят):

1 – колесный цилиндр 2 – разжимная планка 3 – задняя тормозная колодка 4 – рычаг ручного привода колодок 5 – стойка колодки 6 – пластинчатая пружина 7 – трос привода стояночного тормоза 8 – нижняя стяжная пружина 9 – передняя тормозная колодка 10 – регулировочная гайка 11 – верхняя стяжная пружина

ОБЩИЕ СВЕДЕНИЯ

Вам потребуются баллонный ключ ключи «на 13» и «на 27» плоскогубцы отвертка молоток домкрат подставка противооткатные упоры Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). Снимите заднее колесо.

Рекомендации

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. подраздел 3.36.). Если уровень тормозной жидкости в бачке находится на метке “MAX” или приближается к ней, откачайте из бачка часть жидкости. Минимально допустимая толщина фрикционных накладок колодок – 1,5 мм. Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана. Замените колодки в следующих случаях: – толщина накладок менее 1,5 мм; – поверхность накладок замаслена; – накладки непрочно соединены с основанием; – накладки имеют глубокие борозды и сколы.

Предупреждения Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители. Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно. Для замены колодок рекомендуем обратиться к специалистам, так как ступица заднего колеса выполнена заодно с барабаном и вам придется заменить смазку в подшипниках ступицы и отрегулировать в них зазоры.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.

2

Проворачивая барабан, осторожно сбейте защитный колпак ступицы и…. 3

…выньте его

…выньте его

3. …выньте его.

4. Разогните шплинт и выньте его из отверстия в оси ступицы.

5. Отверните гайку ступицы.

6. Снимите упорную шайбу.

7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.

8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.

9. Снимите тормозной барабан.

10. С помощью отвертки снимите верхнюю стяжную пружину.

11. Таким же способом снимите нижнюю стяжную пружину.

12. Сжав пластинчатые пружины…

13. …поверните стойки обеих колодок и снимите пружины.

14. Снимите переднюю колодку и распорную планку.

15. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

16. Отверните гайку оси рычага ручного привода колодок.

17

Обратите внимание: под гайкой установлена пружинная шайба

18. Снимите зацеп пружины.

19. Снимите рычаг ручного привода с колодки.

20. Выньте ось из рычага.

21. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

22. Снимите с разжимной планки упор колодки с фиксатором гайки.

23. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

24. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

25. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

26. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

27. Смажьте цапфу смазкой Литол-24.

28. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. подраздел 3.35.).

29. Отрегулируйте зазоры между тормозными колодками и барабаном (см. подраздел 3.34.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 3.37.).

Замена вилки и подшипника выключения сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач (см. подраздел 12.2.). 2. Аккуратно подцепите отверткой защитный чехол, выньте его из отверстия в картере и снимите с вилки выключ …

Переднее крыло Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отвернуть три болта крепления крыла к брызговику облицовки радиатора. 2. Открыть переднюю дверь и отвернуть болт заднего крепления крыла. 3. Отвернуть …

Разборка коробки передач ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите от грязи и вымойте снаружи коробку передач. 2. Установите коробку передач вертикально вверх. 3. Отверните шесть гаек крепления задней крышки. …

Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

• «Завоздушивание» системы;
• Неисправность усилителя;
• Сильный износ или заклинивание поршней ГТЦ;
• Повреждение магистралей;
• Утечки жидкости в местах соединения и на уплотнителях;
• Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

• Заклинивание поршней;
• Критический износ дисков, барабанов, колодок;
• Нарушение геометрии диска или барабана;
• Повреждение уплотнителей на цилиндрах;
• Подклинивание суппорта на направляющих;
• Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

• Следы утечки жидкости возле составных компонентов системы;
• Необходимость частого подлива рабочей жидкости до уровня;
• «мягкая» или «жесткая» педаль;
• Существенное увеличение тормозного пути;
• Увод автомобиля при движении или торможении в одну из сторон;
• Вибрация руля при торможении;
• Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Как прокачать тормоза без помощника

Как делается прокачка тормозов с напарником уже было описано выше. А что делать, если такого поблизости нет, а прокачать тормоза надо? Можно выйти из положения несколькими способами:

• можно прокачать тормоза одному, если есть газовый упор. Смысл тот же, что и при прокачке с помощником, только вместо него на педаль будет давить газовый упор. Следовательно, нужно нажать несколько раз педаль, удержать ее нажатой, установить упор и начать стравливать тормозную жидкость. Когда жидкость побежит, упор начнет сам вдавливать педаль в пол до предела.
• прокачка тормозов шприцом. Нужно герметично встроить шприц в точно такую же крышку, что и на бачке. Затем, предварительно набрав в шприц тормозной жидкости, заменить обычную крышку этим приспособлением, отвернуть штуцер, подставить емкость и нагнетать шприцом давление.
• еще один способ с модифицированной крышкой. В крышку аналогичную той, что установлена на бачке, нужно врезать автомобильный ниппель. Затем надеть крышку с ниппелем на бачок, затем надеть один конец шланга с зажимом для подсоединения на крышку, а второй на запасную камеру, накачанную не больше 1 атмосферы. Открываете штуцер и стравливаете жидкость с пузырьками воздуха.

Замена тормозной жидкости и прокачка тормозов

Замена задних торм колодок, для фака, поправьте пжл

ИДИОТСКИЙ совет дал тебе ИДИОТ, которому следовать НЕЛЬЗЯ. К сожалению совет известный. И крайне ОПАСНЫЙ. 1. Исправные колодки подпиливать не надо. 2. Поношенные, хотя бы немного поношенные колодки меняют КОМПЛЕКТОМ. Лучше с обоих сторон сразу. Потому что был ниже тут флейм сида и мой — там сид хорошо вещал о разных коэффициентах сопротивления и т.д. А я — что допустимо, если одна колодка совсем новая, не менять комплектом. Колодки должны быть ОДИНАКОВЫМИ, из одной партии с одинаковым износом, без теплового перегрева. Если износ неравномерен, стоит задуматься о замене тормозного цилиндра или искать точно причину неравномерного износа. Неравномерный износ — это опасно! Кстати, лучше менять колодки при 80% износе. Жить будешь дольше. Сергей 77

Отнюдь. Поскольку многие люди часто меняют колодки по одной — продают в розницу. А когда мне потребовалась 1 колодка, а мужик продавал только комплектом, она стала стоить на 3 рубля дороже.

: *** Еще более правильный вариант — под колеса (по борту, противоположному поддомкрачиваемому) обязательно ставятся башмаки (камни, др. упоры), ибо ВСЕГДА есть риск того, что при ослаблении нагрузки на одном из колес сыграет дифференциал и Вы уроните свою машинку.

: *** Приобрести вороток и головку на 27 и отвинтить с их помощью гайку. Не в пример удобнее, инструмент и на будущее пригодится.

Да там гайка чуть не руками открувается. Разводной ключ всегда на всякий случай лежит (им датчик карлсона меняю), а ключ на 27 не вожу. НО частично поправлю.

: ***Старый сальник выкинуть в любом случае — слишком велика вероятность из-за копеечной детали (которая за 60-90 ткм, см. выше, уже из резиновой превратилась в деревянную) вскоре повторять все описываемые телодвижения.

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

• Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
• Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
• Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
• Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

В целом, функционирование всей тормозной системы ВАЗ «Ока» не отличается от других моделей ВАЗ.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА

Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов

Диагностика

Перед выполнением ремонта следует выяснить, в какой составляющей – приводе или механизмах, возникла неисправность. Для этого в первую очередь необходимо внимательно осмотреть все элементы системы на утечку жидкости, поскольку именно течь является самой распространенной проблемой. Для этого обычно достаточно внимательно осмотреть ГТЦ и все колеса с внутренней стороны

Также следует обратить внимание на резиновые трубки и места их соединения с рабочими цилиндрами и металлическими магистралями

Некоторые симптомы неисправности могут облегчить поиск неисправности. К примеру:

• Педаль стала очень «жесткой». Обычно такая проблема указывает на выход из строя усилителя;
• Педаль сильно мягкая, свободный ход увеличен. Это может указывать на завоздушивание системы, разгерметизации одного из контуров, утечке жидкости;
• Биение руля при торможении сигнализирует об изменении геометрии тормозного диска (он искривлен или возникла вмятина);
• Визг при торможении указывает на критический износ фрикционных накладок.

Для поддержания тормозной системы в работоспособном состоянии требуется периодическое техническое обслуживание, сводящееся к своевременной замене рабочей жидкости, расходных материалов и компонентов, подверженных повышенному износу.

Размеры шин, рекомендуемые к установке производителем

Большинство марок автомобилей подразумевают за собой широкий ряд резины, которую можно установить на одной и той же модели, вне зависимости от года выпуска. Но Ока выделяется среди всей массы неизменностью параметров используемых шин, дисков, каким бы ни был ее возраст:

• Габариты резьбы – М12×1.25.
• Диаметр центрального отверстия – 1мм.
• Стандартная сверловка – 3×98мм.
• Гаечное крепление.

Во время использования шин диаметром в 12 дюймов производится установка диска типа 4Bx12 ET40. Он комплектуется с резиной, размеры которой 135/80R12 или 145/80R12. Если используются диски с маркировкой 4.5J×12 ET40, то в комплектацию подходит резина 155/70R12.

Производитель также не исключает возможность использования колес, дисков с радиусом в 13 дюймов. При применении большего размера 5Jх13 ET35 обязательной к комплектации является резина 155/65R13.

Используя шины, рекомендуемые заводом-производителем в соответствии с данными диаметрами, можно избежать различных неприятных неисправностей, в большей мере это касается повреждения колесных арок. На Оку возможна также установка резины 135/80 R12.

Замена рабочей жидкости, прокачка тормозов

Согласно регламенту, тормозная жидкость требует замены каждые 2 года эксплуатации авто. Технология выполнения этого обслуживания не сложная, но лучше е выполнять с помощником.

Суть работ такова:

• Ставим авто на смотровую яму;
• Шприцом откачиваем отработанную жидкость из бачка;
• Заполняем бачок новой жидкостью до уровня;
• На тормозных механизмах находим штуцеры для прокачки, очищаем их, надеваем на них прозрачные силиконовые трубки (соответствующие по диаметру). Концы этих трубок опускаем в подготовленные емкости. Немного послабляем штуцеры;
• Жидкость самотеком начнет стекать по трубкам в емкости. Просим помощника контролировать уровень в бачке и своевременно его восполнять;
• Следим за трубками, и обнаружив, что по ним пошла новая жидкость, затягиваем штуцеры;
• Доводим уровень в бачке до нормы;

После замены обязательно выполняется прокачка тормозов «Ока», чтобы удалить воздух из системы.

Технология прокачивания простая – на штуцер надеваем трубку и опускаем ее в емкость с жидкостью. Просим помощника накачать тормоза (пару раз нажать на педаль, а после ее зажать). Далее немного отворачиваем штуцер и ждем, пока жидкость не стечет (при этом педаль будет уходить в пол до упора). Процедуру с накачиванием тормозов и сливом жидкости выполняем 2-3 раза, после чего переходим к следующему тормозному механизму

При выполнении прокачки также важно постоянно следить за уровнем в бачке и своевременно его восполнять

Привод

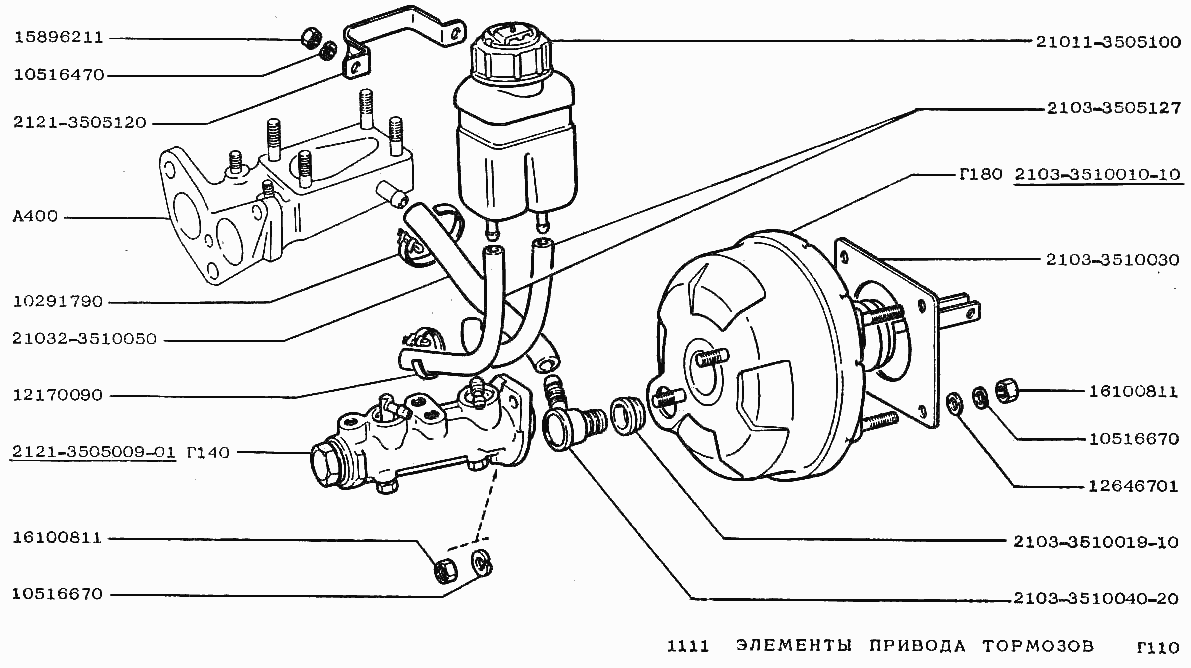

Состоит из:

• Педали;
• Вакуумного усилителя (ВУТ);
• Главного тормозного цилиндра (ГТЦ);
• Регулятора тормозных сил;
• Магистралей и трубопроводов;

Многие компоненты привода «позаимствованы» от иных автомобилей ВАЗ. Так, ГТЦ, используемый на «Ока» также устанавливался на ВАЗ-2121 «Нива», усилитель взяли от классического семейства ВАЗ 2101-2107.

Педаль, усилитель

С помощью педали водитель при необходимости задействует тормоза для замедления или остановки. Входит она в педальный блок, установленный в салоне и располагается посредине.

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

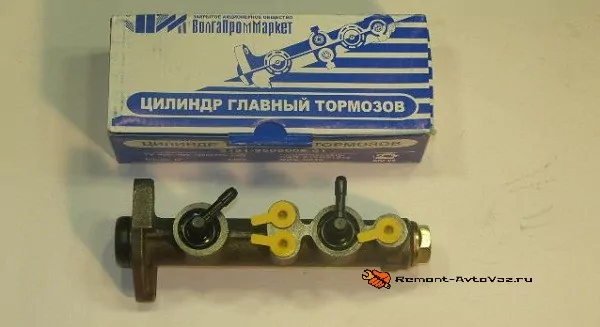

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Из конструктивных особенностей ГТЦ, установленного на «Ока» можно выделить наличие только трех выходов для подсоединения магистралей.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Контурная схема на «Ока» — диагональная, то есть, один контур объединяет между собой один передний и один задний тормозные механизмы по диагонали (переднее левое и заднее правое колеса – 1-й контур, остальные два – 2-й контур). Благодаря такой схеме авто сохраняет возможность тормозить при разгерметизации какого-либо контура.

Регулятор, магистрали

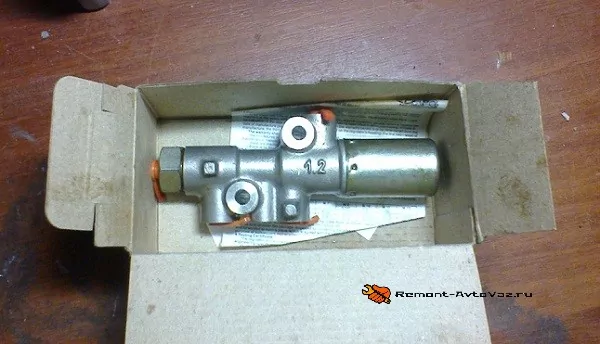

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

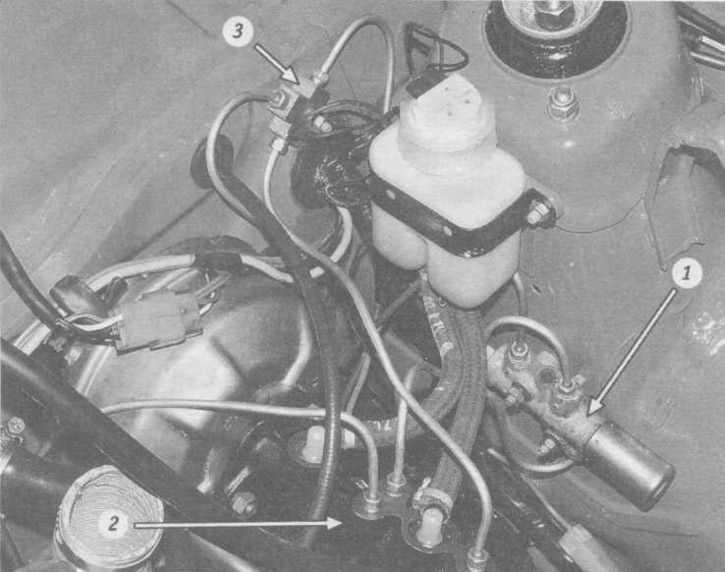

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

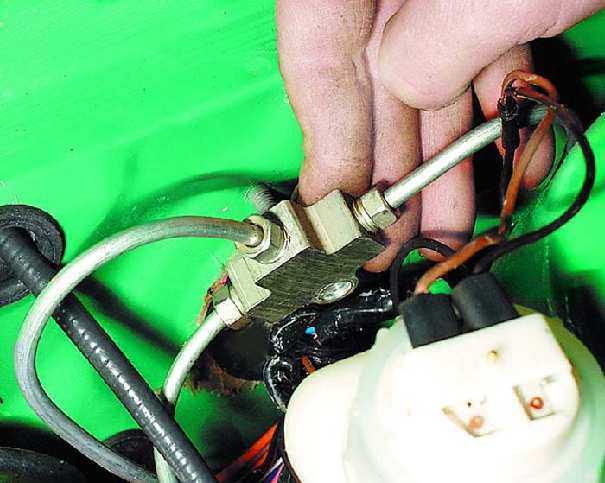

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

• Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
• Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
• Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
• Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

Рабочие механизмы

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

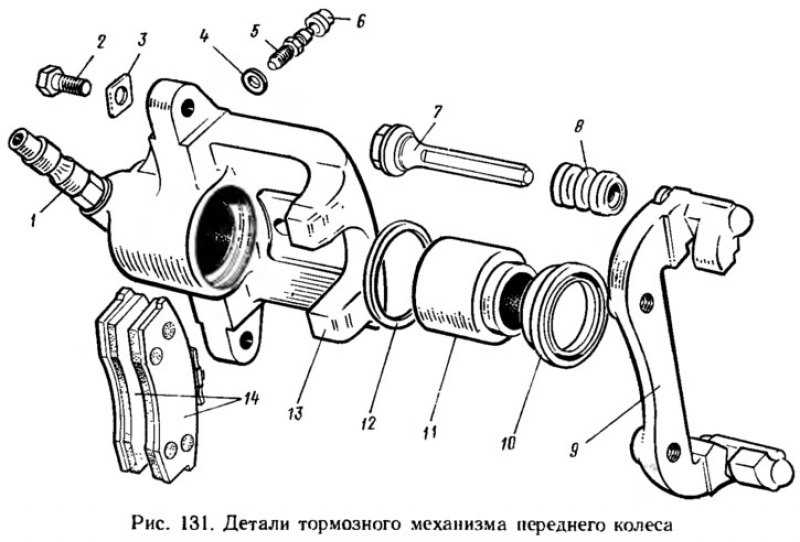

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

Щит неподвижный элемент и на нем закрепляется ряд составных компонентов – цилиндр, колодки, механизм ручника. Тормозной барабан входит в конструкцию ступицы колеса и является подвижным (вращающимся).

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.
