Общий принцип работы заднего суппорта. мазда 3

Продлеваем срок службы подвески

Срок службы амортизаторов напрямую зависит от грамотной установки и соблюдения условий эксплуатации. Главные враги амортизатора – это ямы и грязь. Для защиты от грязи устанавливаются резиновые пыльники штоков, что повышает ресурс этого узла подвески. А вот с ямами бороться сложнее. Нежелательно сочетание быстрого движения с большой нагрузкой на амортизаторы по грязной и неровной дороге со множеством жестких ударов. И не забывайте мыть детали подвески. Грязная пружина ржавеет быстрее и чаще ломается.

Коррозия — враг любого транспортного средства, особенно автомобиля. Это похоже на инфекционное заболевание, которое постепенно…

Если во время поездки на автомобиле водитель замечает, что горит восклицательный знак на панели приборов, то…

Неисправности в авто бывают разного типа, но особенно опасны поломки связанные с рулевым управлением, т.к….

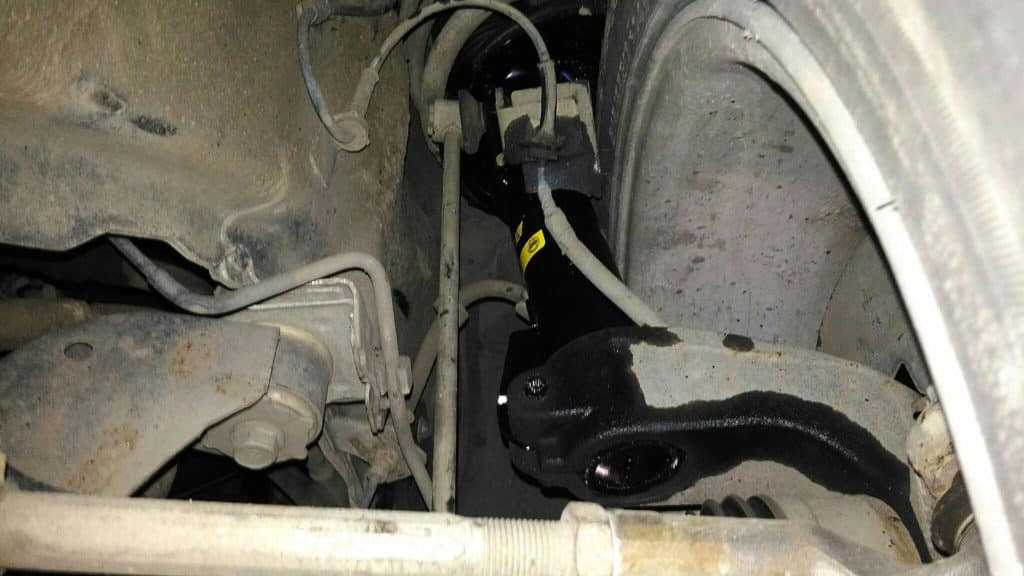

Замена амортизаторов и стоек стабилизаторов

Замена амортизаторов Мазда 3 довольно трудоемкая операция, требующая специального оборудования. Целесообразно проводить ее на станции технического обслуживания.

Если вы решите самостоятельно поменять передние амортизаторы Мазда 3 BK, представляем наши рекомендации:

Поднимаем при помощи домкрата переднюю часть автомобиля.
Снимаем колесо.
Отсоединяем разъем датчика АБС и снимаем жгут проводов, закрепленных в районе стойки стабилизатора.
Снимаем прижимную планку крепления тормозного шланга.
Отодвигаем шланг вниз.
Откручиваем гайку стойки стабилизатора.
Снимаем стойку стабилизатора, надавив на стабилизатор сверху.
Откручиваем болт поворотного кулака.
Устанавливаем стяжки на пружину и фиксируем.
Ударами кувалды по поворотному кулаку смещаем его вниз.
Ослабляем гайку крепления штока амортизатора в подкапотном пространстве.
Откручиваем болты крепления опоры амортизатора.
Стягиваем пружину и полностью вытаскиваем амортизаторную стойку из поворотного кулака.

ВАЖНО! Когда вытаскиваете стойку, придерживайте рукой тормозной диск, чтобы он не завалился и не потянул за собой пыльник ШРУСа. Как только амортизатор достали, зафиксируйте тормозной диск, чтобы он не опрокинулся

Стягиваем пружину так, чтобы появился минимальный зазор между пружиной и опорным подшипником.
Откручиваем гайку крепления штока амортизатора до конца.
Снимаем со стойки опору, подшипник, пыльник.
Меняем амортизаторы на новые.
Стягиваем пружину и собираем все в обратной последовательности.

Замена задних амортизаторов Мазда 3 выглядит следующим образом:

Снимаем заднее колесо.
Снимаем подкрылок.
Откручиваем два болта крепления амортизатора сверху к кузову.
Откручиваем нижний болт крепления к заднему продольному рычагу.
Снимаем амортизатор вместе с опорной чашкой.
Новые детали устанавливаем в обратной последовательности.

Суппорта Мазда 3: Ремонт и обслуживание у себя в гараже

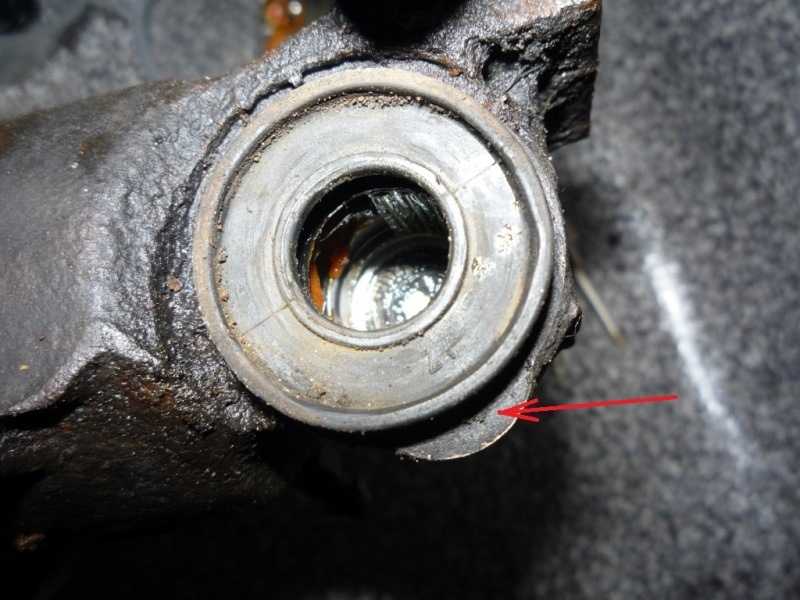

Так же есть вероятность, что из-за разной эластичности манжет в старом и перебранном суппорте появится разница в скорости срабатывания тормозов.

Поэтому желательно переборку производить сразу с обеих сторон. Откручиваем болт 1и 3 крепления суппорта и разборка заднего суппорта мазда 3 2 верхней направляющей скобы суппорта. Так как я перебирал направляющие верхнюю и нижнюю с заменой пыльника на нижней два месяца назад, то болт 4 ,скрывающийся под крышкой на нижней направляющей мне откручивать не пришлось.

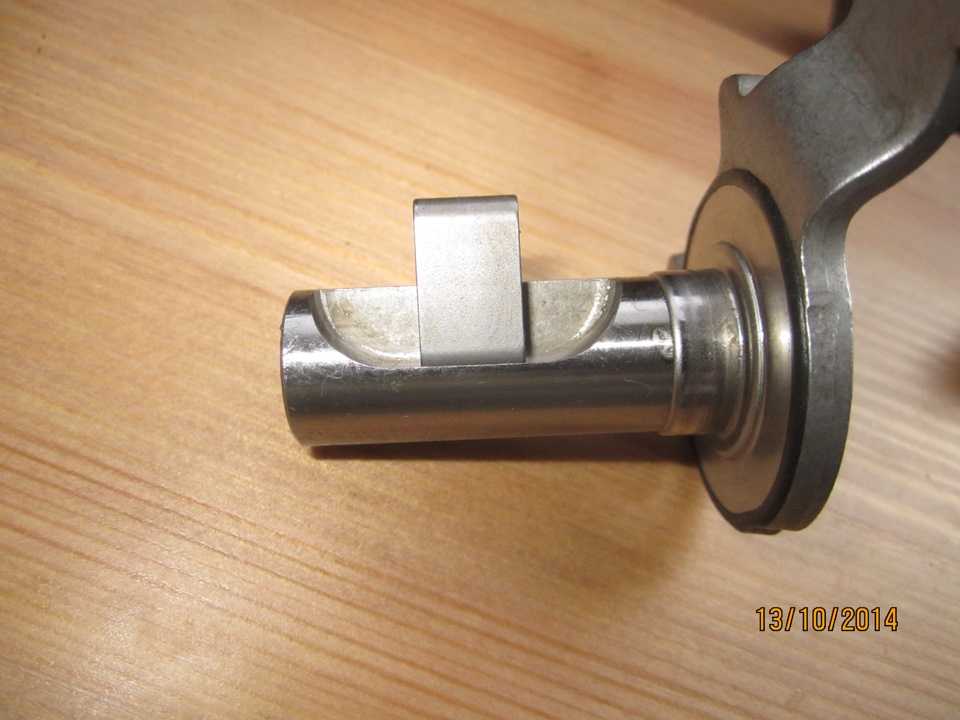

Вот ОНА, причина моих проблем. Болты одинаковы у всех моделей Мазда 3.

Общий принцип работы заднего суппорта. Мазда 3

Тормозная жидкость под высоким давлением приводит запускает рабочий цилиндр, который и давит на тормозные колодки, прижимая их к диску. За состоянием переднего суппорта, в том числе тормозных дисков, рекомендуется следить более внимательно, так как основное торможение приходится на колеса ведущей оси.

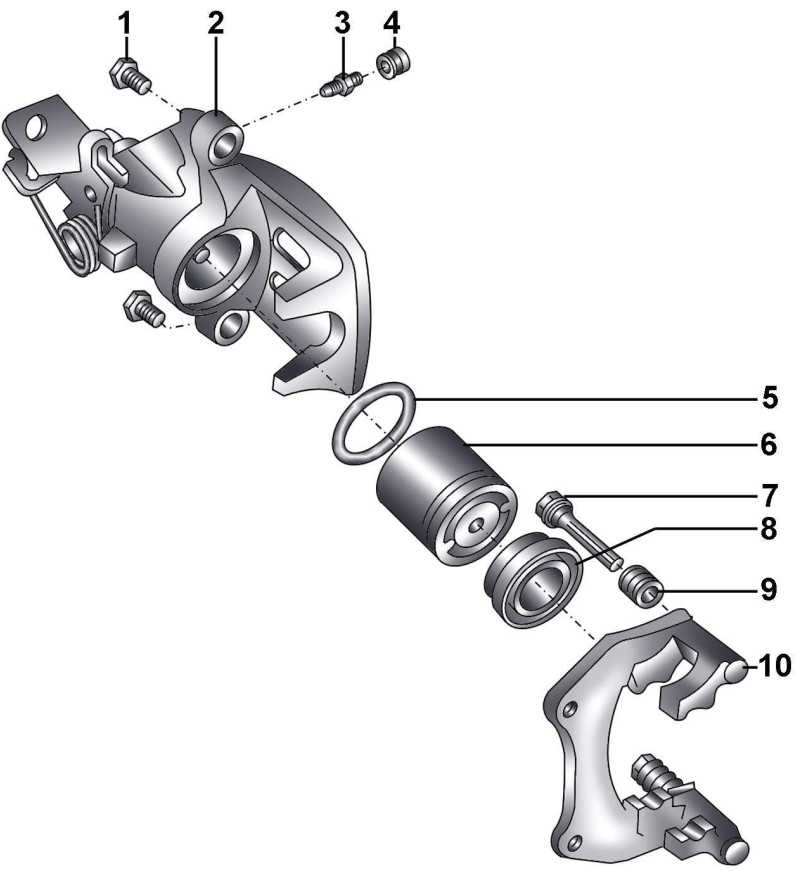

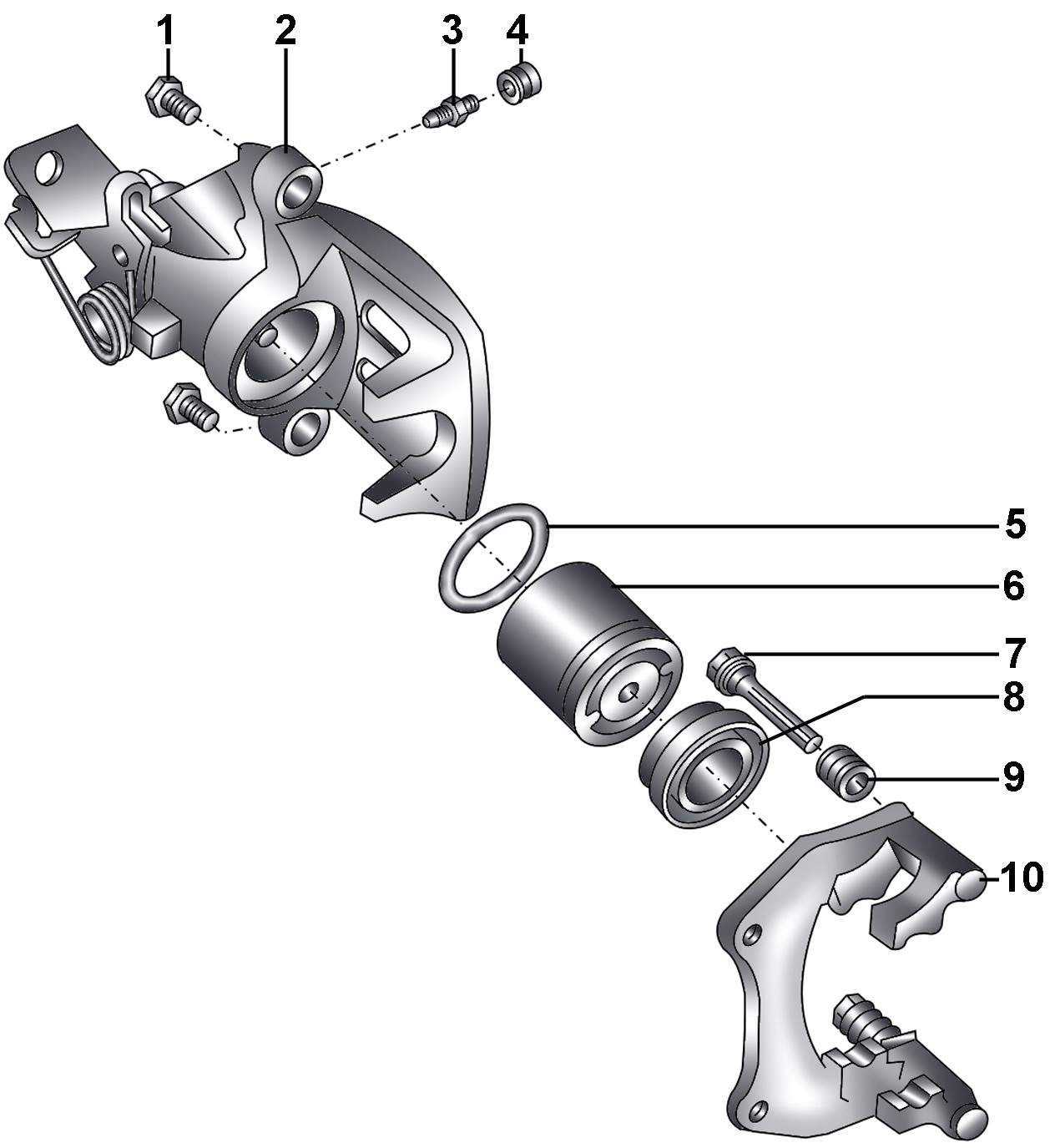

Описание заднего суппорта Задний суппорт Мазда 3 имеет следующие основные элементы: Данные детали внутри связаны, поэтому поршень попадает на резьбовой шток.

Если колодки новые, то в процессе торможения жидкость в цилиндре оказывает давление на поршень и вытягивает его наружу. Поршень связан с втулкой, прижатой к нему пружиной.

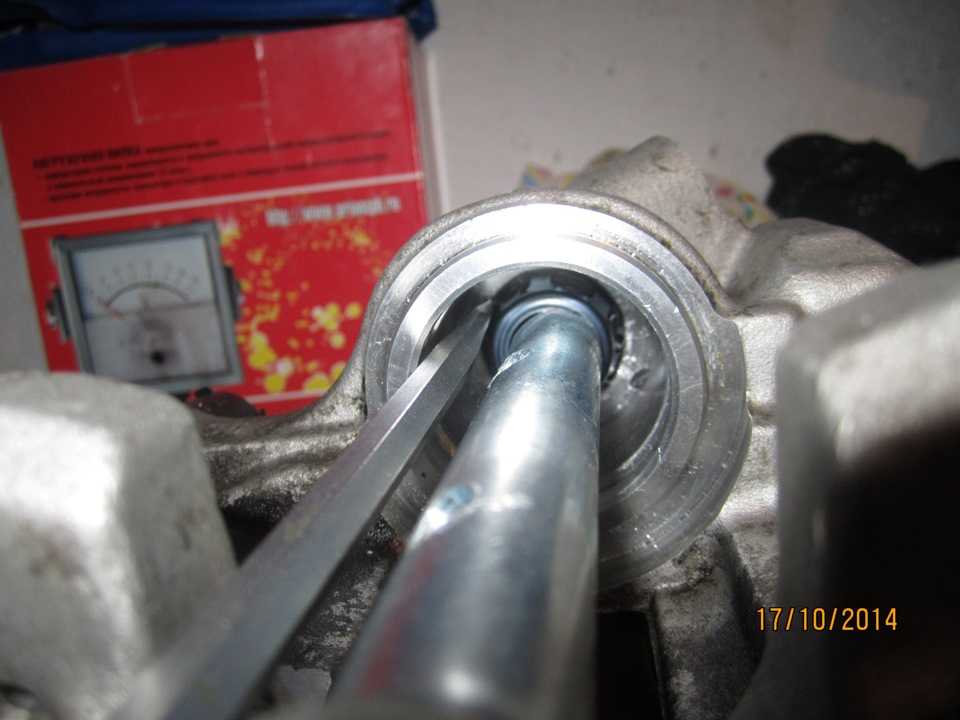

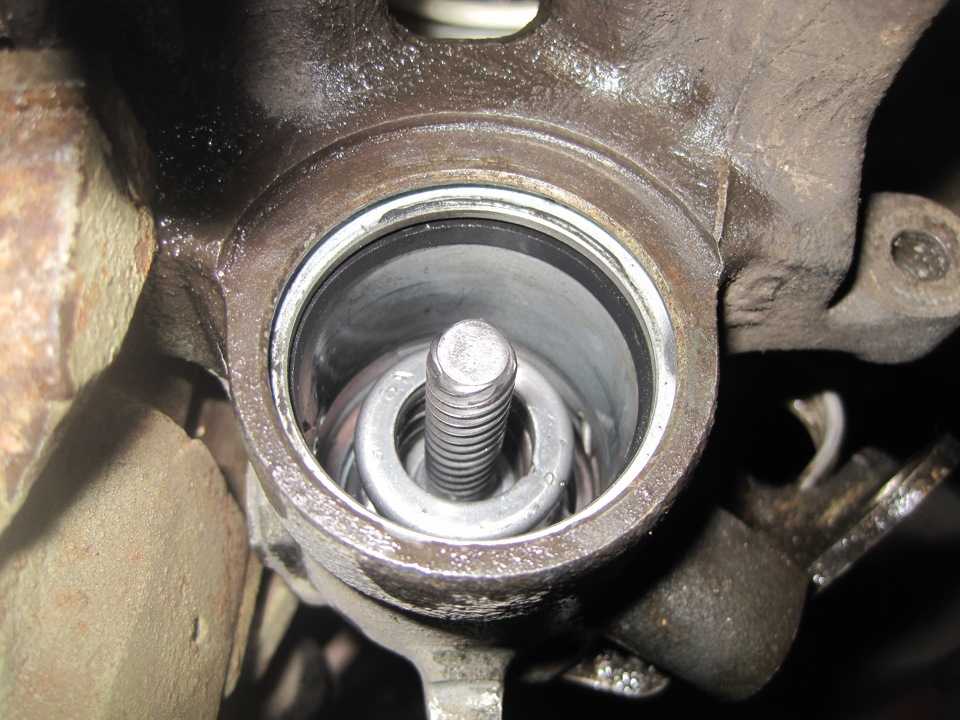

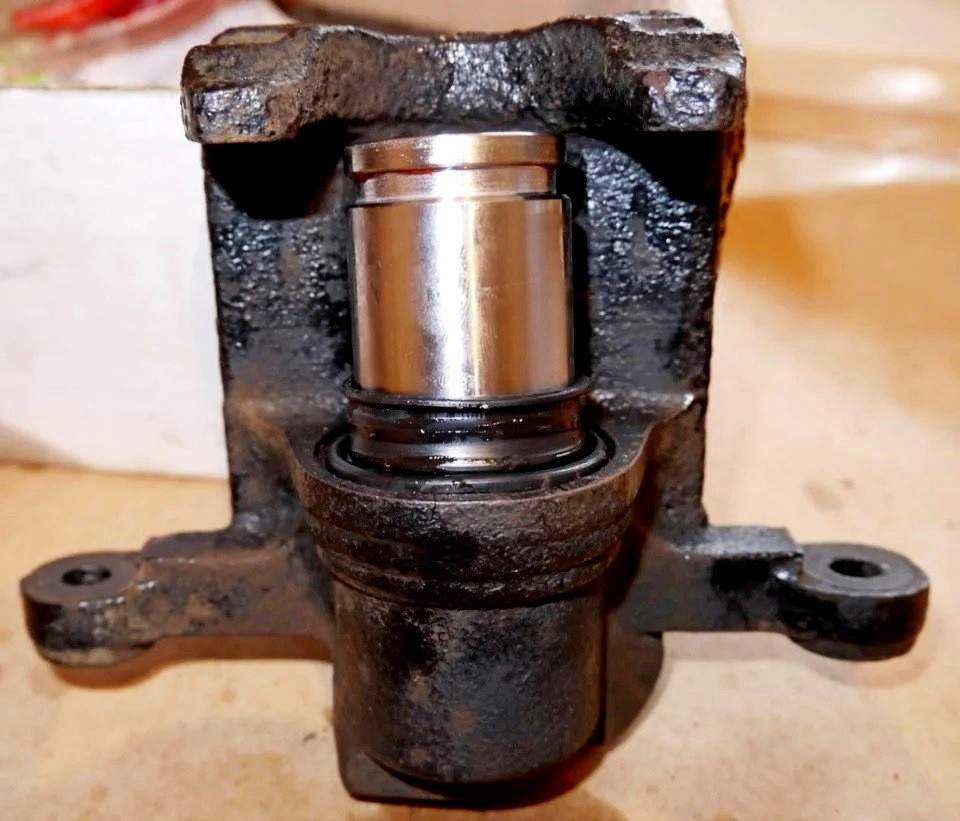

Сжать пружину с разборка заднего суппорта мазда 3. Плоской отверткой — заправить по кругу — разборка заднего суппорта мазда 3 пружины — под бортик. Несколько замечаний по работе механизма. Иногда колодка, расположенная внутри прикрепляется непосредственно к держателю тормозного суппорта. Крепится данный механизм в держателе так, чтобы он мог скользить в сторону относительно направления вращения диска или поворотного кулака.

За всю историю автомобилестроения производилось несколько моделей плавающего суппорта. Ранние модели советского производства носили название скользящего, или механически направляемого. Эти желобки выраженно ограничивали движения скобы в стороны. Скользящий суппорт тормозной сильнее заклинивается между корпусом и держателем и таким образом вызывает прихватывание тормоза даже в случае хорошо смазанных V-образных желобков.

Любые детали, участвующие в данном процессе, подвергаются механическим воздействиям, изнашиваются.

Несмотря на сохраняющуюся работоспособность, имеющиеся неисправности негативно влияют на остальные составляющие части. Неисправности переднего суппорта на Mazda 3 приводят к неравномерному истиранию диска и колодок. Резкое торможение при этом вызывает появление неприятного скрипа и запаха.

Из-за уменьшения площади сцепления, площади колодки и тормозного диска, колодки подвержены быстрому, выраженному перегреванию, в результате чего сцепка значительно снижается.

Причины быстрого перегрева колодок Существует три основные причины, вызывающие данную поломку. Самая частая и легко ликвидируемая — это загрязнение рабочих частей колодки. Она нарушает их нормальное движение. Следующая причина — поврежденные направляющие тормозного суппорта, на которых он передвигается по рабочим поверхностям.

После ремонта заднего суппорта Мазда 3 в наших сервисных центрах обязательно сделают прокачку тормозов. Все, что связано с ремонтом тормозной системы, очень ответственно.

Заклинило передний суппорт

Если заклинил передний тормозной суппорт, то это часто происходит из-за агрессивной манеры ездить. Объяснить такое можно конструктивным отличием современных авто, где тормоза быстрее срабатывают спереди. Поэтому нагрузка сюда ложится неимоверная. Многие автомобили оснащаются регулятором давления или «колдуном». Во время резкого торможения он закрывает доступ жидкости, но только к задней оси. Передняя же ось продолжает работать и греться.

Однако если задний суппорт оснащается системой ручника, что предусмотрена на некоторых модификациях, здесь также увеличивается вероятность поломок и темп износа.

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

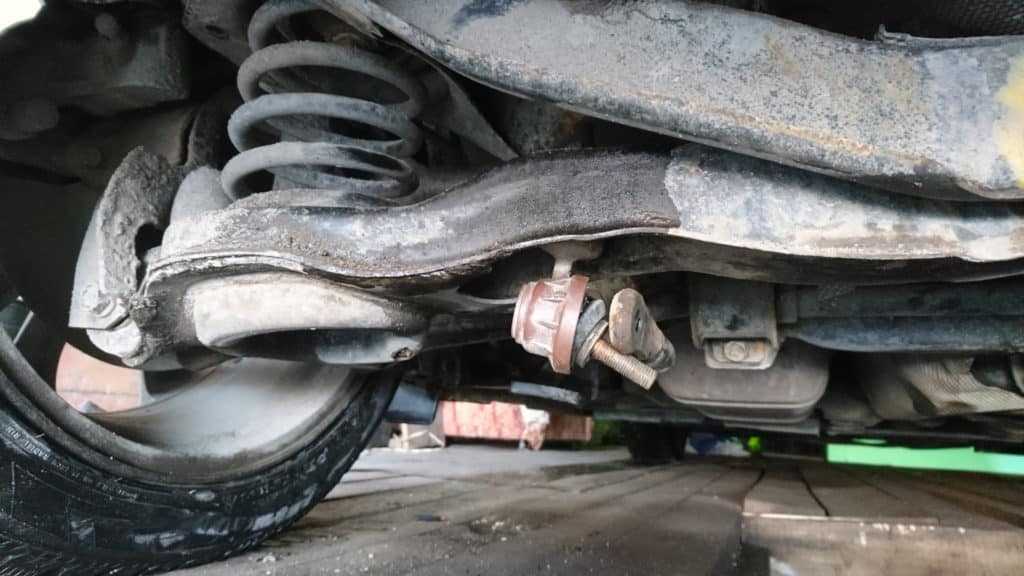

Ремонт задней подвески (стойки стабилизатора и рычаги нижние) — бортжурнал Mazda 3 «Mashka» 2007 года на DRIVE2

ДОБАВЛЮ САМОЕ ГЛАВНОЕ ПОСЛЕ ЭТОЙ ОПЕРАЦИИ ПРОВЕРИТЬ РАЗВАЛ ЗАДНИХ КОЛЕС!

Всем доброго дня! Наконец то скрип в задней подвеске победил.Ранее создавал пост о том что появился скрип при покачивании задней части машины вверх \вниз.

Перед ремонтом заснял звук

Посмотрев всю подвеску (перед и зад ) выявленоНа замену :1) Стойки стабилизатора 32010 012) Рычаг задней подвески нижний прямой поперечный BBP3-28-500A

3) Втулки стабилизатора 4-01-1312

Заказал в exist …так как вроде как удобнее по дороге домой забрать детали…но скажу одно данный магазин с каждым разом все хуже и хуже работает …Приехал забирать на Енисейскую…как всегда очереди там на выдачу…выдают и при осмотре вижу что одна стойка стабилизатора пластиковая крышка расколота…пипец. сдал назад так как ждать 3 дня некогда надо в выходные ставить… …Пришлось вторую стойку взять другой фирмы…надеюсь это никак не повлияет на работу.

Пятница-выдался свободный денек, в сервис езжу только в исключительных случаях…Еду на эстокаду (50 р час) залетаю туда и вперед.Что понадобится еще1) ВД 40 — под днище без этой чудо баночки нельзя)))2) Хорошие ключи на 17 если не ошибаюсь на 14 , так же ключ звездочка (на фото видно)3) Отвертки . ломик небольшой

На все про все, ушло 3 час неспешной работы .

Замена стоек стабилизатора:а) Обработал места для откручивания ВД-40б) С торца вставляем ключ, так как гайка будет прокручиваться основание и откручиваем.в) снимаем ставим новуюПРИЧИНА скрипа была ПРАВАЯ СТОЙКА — кирдык ей!

Открутились тяжело но терпимо…Ничего сложного нет

Замена рычага нижнегоа) Окручиваем болт, он длинный и тяжеловато его окрутить но можно.б) Вынимаем рычаг

в) Ставим новый- тут проблема, тяжело новый поставить …левый норм встал а правый пришлось попотеть)))

Втулки стабилизатора не стал пока трогать -родные в норме .

Все собрал — скрип пропал ! Снова в строю!Ну и фото, качество не оч так как фотик старенький да и когда руки грязные норм фотик жалко))

Ах да и бонусом прикрутил пластмаску которая зимой висела на одной гайке по середине днища…зачем она непонятно! Но если есть -значит должна быть! (18 фото)

Переборка подвески. — бортжурнал Mazda 3 Желтенький 2005 года на DRIVE2

Время идет, одометр отсчитывает километры.подвеска работает. Рано или поздно наступает тот момент, когда требуется замена рычагов.Каждый владелец автомобиля мазда помнит свои глаза, увидев ценники за рычаги и за работу по их замене…

НО(!) есть способ сэкономить, при этом на выходе получить ничуть не худший эффект — замена сайлентблоков рычагов.

Да, да! именно! смысл менять рычаг в сборе, если он ровный и целый, когда просто можно поменять в нем то, что износилось и не переплачивать.

поэтому владельца мазда 3 открываю секрет дешевой переборки подвески.Производитель сайлентблоков — немецкая фирма Febest.коды на картинках:передняя подвеска

задняя подвеска:

для сравнения цен (на примере задней подвески):комплект всех сайлентов — 3000рубкомплект рычагов — около 8-9000руб.цена работы по замене сайлентов около 2000руб.цену по снятию/установке рычагов не пишу.т.к. они одинаковые.

итого выигрыш порядка 3-5тыс рублей.

пользуйтесь на здоровье!а на разницу в цене — купите вашим машинкам 98 бензина и побалуйте их)всем удачи!

Задняя подвеска Mazda 3 (BK)

Основные данные для контроля, регулировки и обслуживания
Смазка для элементов подвески	«Литол-24* или аналоги Hytex ЕР-2; Mobilux 2,3,ЕР-2,ЕР-3; Castrol LMX.

Моменты затяжки резьбовых соединений
Наименование деталей	Момент затяжки, Нм
Гайки крепления колеса	88-117
Болты крепления ступицы заднего колеса	49-65
Гайки крепления верхней опоры амортизатора	21-28
Болт нижнего крепления амортизатора	76-101
Регулировочный болт крепления нижнего поперечного рычага к подрамнику	80-100
Болт крепления нижнего поперечного рычага к продольному рычагу	75-101
Болты крепления верхнего поперечного рычага	90-122
Болты крепления поперечной тяги	75-101
Болты переднего крепления продольного рычага	97-132
Болты крепления подрамника задней подвески	97-132
Болты крепления направляющей колодок заднего суппорта	59-76
Гайки крепления сгонки стабилизатора поперечной устойчивости к штанге стабилизатора	40-54
Гайки крепления стойки стабилизатора поперечной устойчивости к рычагу	40-54
Болты крепления скоб штанги стабилизатора поперечной устойчивости	40-54

Задняя подвеска автомобиля — независимая, многорычажная, пружинная, с гидравлическими амортизаторами.

С каждой стороны автомобиля установлено по три поперечных рычага (два верхних и нижний) и продольный рычаг. Спереди продольные рычаги через сайлент-блоки крепятся к кузову автомобиля. К продольному рычагу через сайлент-блоки крепятся поперечные рычаги, которые другими своими концами крепятся к заднему подрамнику также через сайлент-блохи. Подобная схема позволяет увеличить плавность хода и улучшить управляемость автомобиля за счет эффекта подруливания задних колёс в поворотах. Нижний поперечный рычаг крепится к подрамнику болтом с эксцентриковой головкой, а под гайку болта установлена специальная шайба, у которой отверстие выполнено со смещением. При вращении болта рычаг будет смешаться относительно подрамника, за счёт этого обеспечивается возможность регулирования угла развала задних колёс.

Амортизатор снизу крепится к продольному рычагу через сайлент-блок, а сверху — к кузову автомобиля.

Также на штоке амортизатора установлен буфер сжатия, выполненный из эластичной пластмассы. При пробоях подвески ход штока амортизатора ограничивается буфером хода сжатия.

Пружины витые цилиндрические, своими нижними витками опираются на нижние поперечные рычаги, а верхними — в подрамник через резиновые опоры. На фланце продольного рычага задней подвески четырьмя болтами закреплен ступичный узел (корпус ступичного подшипника в сборе с подшипником ступицы заднего колеса).

Проверку технического состояния необходимо выполнять в соответствии с регламентом технического обслуживания.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как правильно заменить задние тормозные колодки с электрическим ручным тормозом (EPB) Мазда3 (BP)

• При замене задних тормозных колодок с электрическим ручным тормозом (EPB) запрещается утапливать поршень его вращением с помощью специального ключа. В противном случае тормозной суппорт будет поврежден • В режиме технического обслуживания зазор между тормозной колодкой и тормозным диском увеличивается • По завершении режима технического обслуживания выполните автоматическую регулировку электрического стояночного тормоза • При автоматической регулировке электрического стояночного тормоза время работы мотор-редуктора электрического стояночного тормоза больше, чем обычно • При выполнении процедуры, когда автомобиль стоит на земле, заблокируйте передние и задние колеса с помощью противооткатных башмаков. В противном случае автомобиль может двигаться, когда электрический стояночный тормоз отпущен

1. Перейдите в режим технического обслуживания (ТО): (1). Включите зажигание (двигатель выключен). (2). Выключите электрический стояночный тормоз, нажав на выключатель электрического стояночного тормоза, удерживая нажатой педаль тормоза. (3). Отпустите педаль тормоза, а затем нажмите педаль акселератора до упора и продолжайте удерживать ее нажатой. (4). Нажмите на выключатель электрического стояночного тормоза и продолжайте удерживать его. (5). Выключите зажигание, затем включите его, нажав и отпустив кнопку запуска 3 раза в течение 5 секунд. (OFF → ACC → IG-ON). (6). Убедитесь, что индикатор системы управления тормозами горит желтым цветом, указывая на то, что тормозная система переведена в режим обслуживания, контролируя звук электропривода EPB. (7). Выключите зажигание и отпустите педаль акселератора и выключатель электрического стояночного тормоза.2. Отсоедините провод от «отрицательного» вывода аккумуляторной батареи. 3. Снимите колесо. 4. Отсоедините разъем мотор-редуктора электрического стояночного тормоза.

Осторожно:

• Не допускайте попадания влаги, пыли или посторонних предметов в разъем, так как это может привести к неисправности мотор-редуктора электрического стояночного тормоза

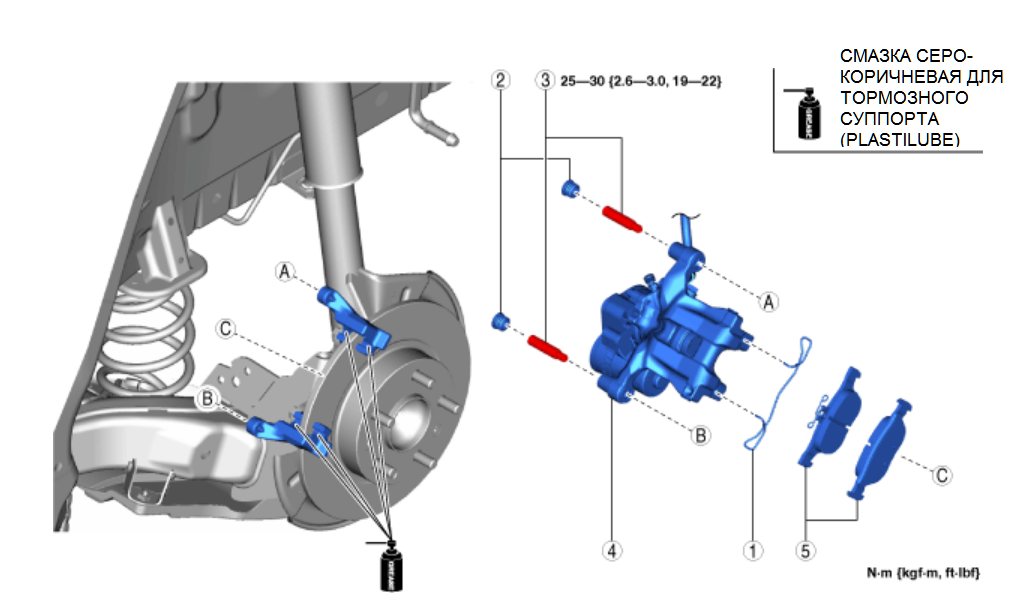

5. Снимите детали в указанной последовательности:

1	Зажим фиксирующий
2	Заглушка
3	Направляющая
4	Суппорт задний тормозной
5	Колодки тормозные

6. Снимите суппорт заднего тормоза и подвесьте его, закрепив с помощью троса. 7. Очистите открытые участки тормозного поршня.

Осторожно:• Если поршень утапливается в задний тормозной суппорт его вращением, внутренние детали заднего тормозного суппорта и пыльник могут быть повреждены. Будьте осторожны, чтобы не провернуть поршень при вдавливании поршня в задний тормозной суппорт 8

Полностью утопите поршень с помощью имеющегося в продаже приспособления для дисковых тормозных механизмов.

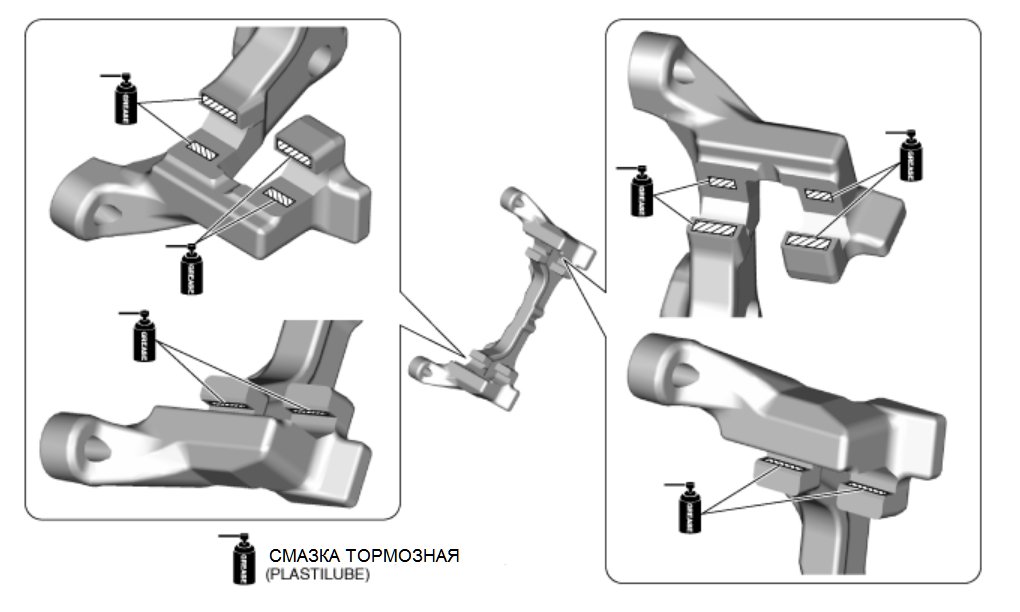

9. Нанесите тормозную смазку (коричнево-серая) Тип: PLASTILUBE в места, показанные на рисунке.

10. Установите колодки на места крепления в скобе тормозного суппорта. Установите суппорт на тормозную скобу, надежно закрепив фиксирующий зажим на штатных местах.

Завершение режима обслуживания:(1). Включите зажигание (двигатель выключен). (2). Нажмите педаль акселератора до упора и продолжайте удерживать ее нажатой. (3). Потяните вверх выключатель электрического стояночного тормоза и продолжайте удерживать его. (4). Выключите зажигание, затем включите его: для этого нажмите и отпуститите кнопку запуска 3 раза в течение 5 секунд. (OFF → ACC → IG-ON). (5). Убедитесь, что индикатор системы управления тормозами погас, а режим обслуживания отменен. (6). Выключите зажигание и отпустите педаль акселератора и выключатель электрического стояночного тормоза. 11. После установки несколько раз нажмите на педаль тормоза и проверьте следующее: • Отсутствие подклинивания тормозных колодок Помощь в компьютерной диагностике и ремонте компонентов системы EPB вашего автомобиля Mazda3 (BP) вы можете получить у наших специалистов, позвонив по телефону: +7(495) 001-05-21.

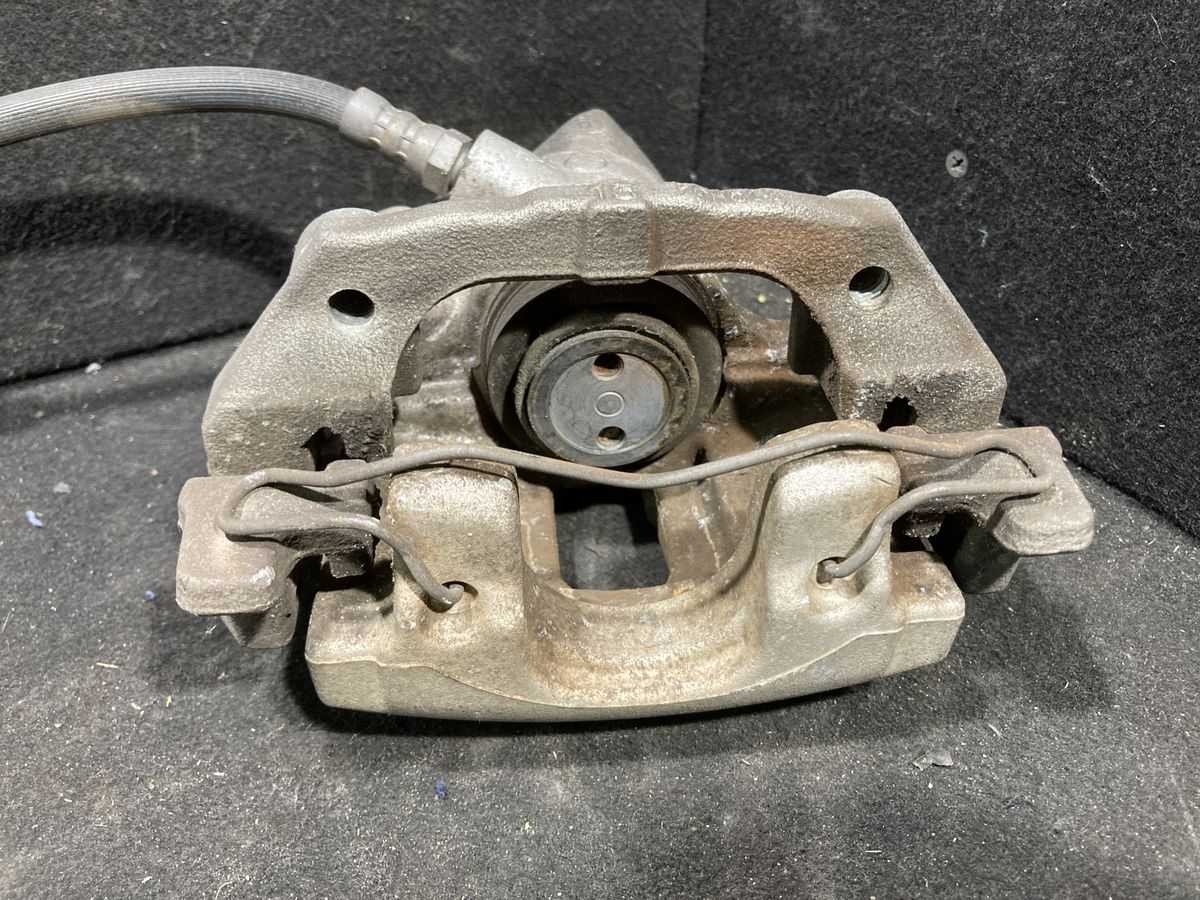

Конструкционные особенности и типы суппортов Мазда

Суппорт является важным элементом передних тормозов. Он производит соединение колодки и тормозного диска при нажатии педали тормоза. При нажатой педали тормоза, колодки за счет силы трения стопорят диск. Который в свою очередь через ступицу останавливает колесо и в целом всю машину.

К сожалению механизма, отводящего колодки в обратное состояние после произошедшего соединения нет. Основную работу по торможению осуществляет именно тормозной суппорт, который осуществляет прижатие между собой колодки и диска. В данном процессе диск и колодки пассивные участники.

По конструкции различают два типа суппортов: жёсткозакреплённый (фиксированный) и плавающий.

Фиксированный тип

Тормозной суппорт фиксированного типа крепился на поворотный кулак неподвижно. Поршни фиксированного типа располагались по одному с каждой стороны диска. Каждый поршень давил на колодку со своей стороны.

Механизм фиксированного суппорта из-за большого количества деталей стоит дороже, чем плавающий. Тормозные колодки жёстко закреплённой скобы при удалённом непарном фиксаторе могут скользить. При осуществлении замены колодки тормозной механизм можно не снимать. При торможении колодки концами упираются в поверхность опоры скобы.

Плавающий тип

Плавающий тормозной суппорт на Мазда устроен достаточно просто. Обычно он оснащён одним поршнем (некоторые модели автомобилей имеют два поршня). Плавающий механизм крепится к поворотному кулаку держателем.

Иногда колодка, расположенная внутри прикрепляется непосредственно к держателю тормозного суппорта. Крепится данный механизм в держателе так, чтобы он мог скользить в сторону относительно направления вращения диска или поворотного кулака.

Скользящий тип

Такой тип имел корпус, установливаемый между V-образными бороздками или желобками в держателе. Эти желобки выраженно ограничивали движения скобы в стороны. Скользящий суппорт тормозной сильнее заклинивается между корпусом и держателем и таким образом вызывает прихватывание тормоза даже в случае хорошо смазанных V-образных желобков.

Любые детали, участвующие в данном процессе, подвергаются механическим воздействиям, изнашиваются. Несмотря на сохраняющуюся работоспособность, имеющиеся неисправности негативно влияют на остальные составляющие части.

Неисправности переднего суппорта на Mazda 3 приводят к неравномерному истиранию диска и колодок. Резкое торможение при этом вызывает появление неприятного скрипа и запаха. Из-за уменьшения площади сцепления, площади колодки и тормозного диска, колодки подвержены быстрому, выраженному перегреванию, в результате чего сцепка значительно снижается.

Ремонт суппорта Mazda — снятие и установка

Начиная ремонт суппортов Мазда, стоит приготовить оригинальные запасные части и ремкомплект, лучше по одному на каждый.

Весь механизм находится за колесом. Следовательно, ослабляем гайки, крепящие переднее колесо, поднимаем переднюю часть автомобиля, укрепите на подставках и снимаем переднее колесо. Затем поворачивает руль максимально в ремонтируемую сторону.

Для смены тормозных колодок переднего суппорта отверните нижний болт, с помощью которого он крепится к скобе, и откиньте корпус вверх. Снимите изношенные колодки, запомнив их положение. На их место установите новые, соблюдая положение.

При необходимости полностью снять скобу, выполните следующие действия:

1. первый шаг рассмотрели выше — открутите нижний болт, крепящий на скобе корпус суппорта, и откиньте корпус вверх, извлеките тормозные колодки со своих посадочный мест;

2. отверните верхний болт крепления и подвесьте его на шпагате или проволоке на элементе подвески. Тормозной шланг при этом не отсоединяйте;

3. открутите болты, крепящие скобу к кулаку, и извлеките скобу вместе с фиксаторами колодок и направляющими.

Извлечь поршень из корпуса скобы можно несколькими способами.

При нажатии несколько раз на педаль тормоза поршень под давлением выводится сам, при этом потечет тормозная жидкость. Поэтому следует быстро пережать шланг. Этот метод самый эффективный, если отсутствует сжатый воздух.

По инструкции выдувать поршень нужно сжатым воздухом. Будьте осторожны, чтобы не получит травму вылетевшим поршнем.

Третий вариант – зажать корпус в тиски и, прокручивая поршень по кругу, извлечь его с помощью крокодилов.

Отсоедините тормозную магистраль и закупорьте её для сохранения уровня жидкости в бачке.

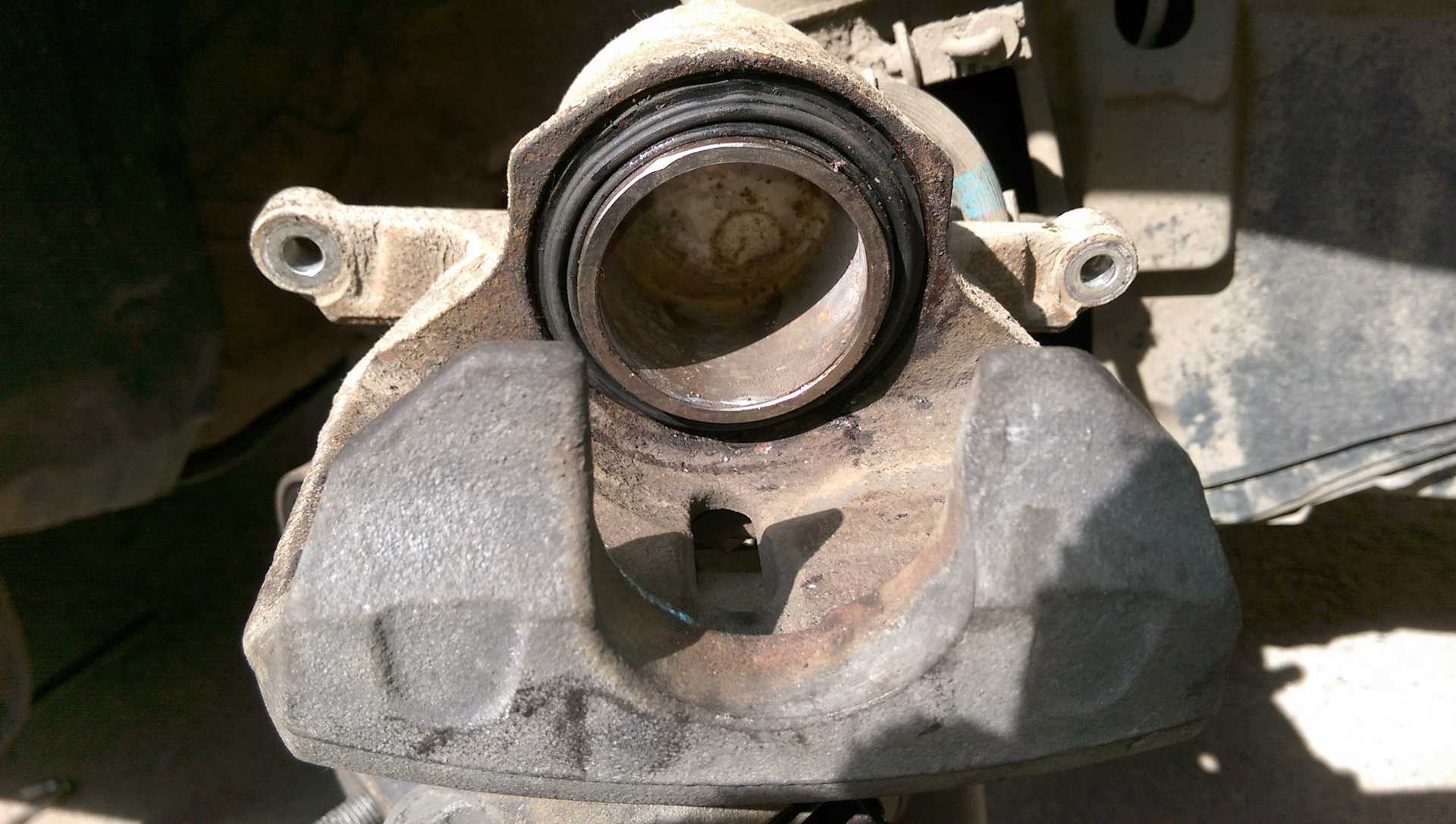

Перейдем непосредственно к разбору суппорта и скобы. Для разбора корпуса остается снять стальное уплотнительное кольцо и пыльник поршня. Чтобы предотвратить повреждение зеркала цилиндра, производите съем кольца неметаллическим инструментом.

При разборе скобы запоминаем положение фиксаторов тормозных колодок, снимаем их, извлекаем направляющие и их пыльники, проверяем сохранность резьбы.

Применяя чистящие жидкости, аккуратно начищаем составляющие суппорта до блеска. Осматриваем состояние поверхности тормозного цилиндра и поршня на предмет наличия царапин и задиров.

Правильнее перед началом сборки иметь на каждый механизм полный ремкомплект суппорта.

Меры профилактики

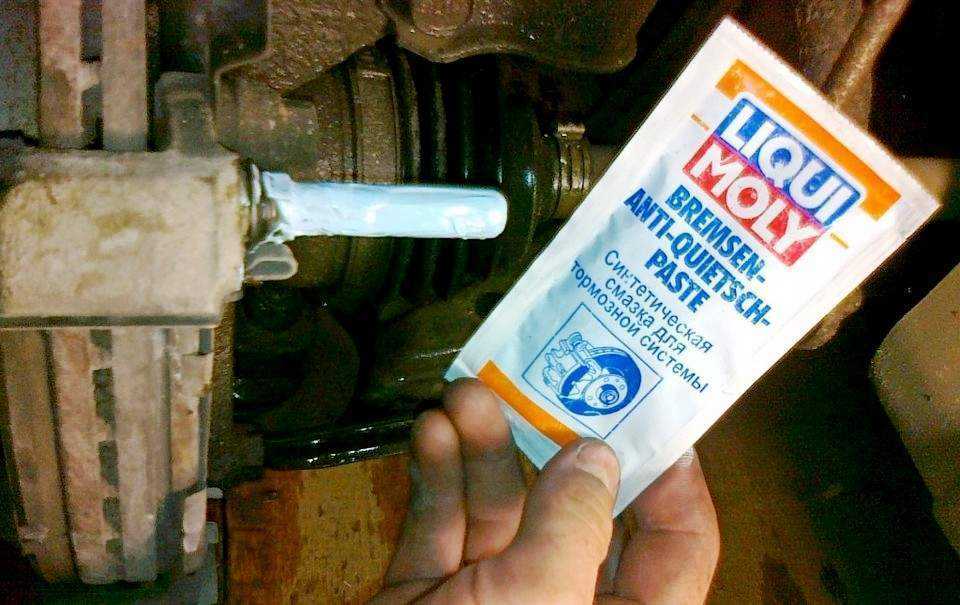

Профилактика суппорта обязана проводиться при каждой замене колодок, каждые два года. Именно за этот период смазочный материал теряет свои изначальные свойства. В российских условиях сроки проверочного мероприятия надо значительно сокращать, проводить осмотр при любых посторонних звуках, уводе машины и других перечисленных выше признаках повреждения механизма.

Большие нагрузки, которым подвергается прижиматель, требуют применения особых смазок. Некачественные составы быстро затвердевают, уничтожаются водой или агрессивной тормозной жидкостью. Использовать нужно только высокотемпературную смазку, с минимальными характеристиками каплепадения, влагостойкую и не подверженную воздействию химии. Кроме того, правильная смазка должна совмещаться с пластиковыми и каучуковыми деталями. Особого типа смазка применяется для пальцев — элементов, которые направляют скобы механизма.

Использование ремкомплекта

Ремонтировать суппорты намного выгоднее, чем покупать новый комплект. Сильно изношенный суппорт можно «реабилитировать». Автовладельцы разбирают суппорт, чистят его комплектующие. Для эффективной работы в будущем будет приобретен специальный ремкомплект тормозного суппорта.

Ремкомплект суппорта Mazda 3 может включать:

манжеты;
руководства по запуску;
пыльник суппорта;
подходящий колпачок.
регулировочные винты;
толстый;
другие направляющие и элементы.

Следуя инструкции, автомобилисты могут возобновить работу всех деталей, несмотря на поломки. Детали в ремонтном комплекте соответствуют заводским стандартам, поэтому ваше восстановленное устройство будет надежнее, чем когда-либо. При качественном креплении этих элементов к барабану или диску автомобиль нормально тормозит, а это гарантия безопасности водителя и пассажиров.

Хотя тормозная система играет важную роль, водители часто не обращают на нее внимания. Регулярно проверяйте тормозные суппорты, чтобы поддерживать их в хорошем состоянии. Обслуживание обычно включает разборку, чистку, смазку, сборку и установку устройства. При обнаружении повреждений необходимо немедленно отремонтировать транспортную тормозную систему.

Переходим к сборке передних дисковых тормозов Мазда

Капнув немного тормозной жидкости на уплотнительное поршневое кольцо, установите его в нижнюю канавку. Следует проследить, чтобы кольцо не перекрутилось.

В верхнюю канавку цилиндра установите пыльник поршня и закрепляем его стопорным кольцом. Новый пыльник также содержит ремкомплект суппорта.

Предварительно омытый тормозухой поршень цилиндра, преодолевая лёгкое сопротивление, установите в цилиндр суппорта. Пыльник должен находиться точно в посадочной канавке на поршне.

На скобе на свои места установите пыльники. Направляющие со следами ржавчины лучше заменить на новые. Очищенные колодки должны ложиться без застревания. Внутреннюю колодку установите пружиной в упор с поршнем. Затем наденьте суппорт и направляющие.
Установите пружину и наденьте колпачки. Тормозную магистраль возвратите на скобу и закрутите на полный болт с уплотнителем.

Продуйте воздухом штуцер и очистите место стыковки шланга. Из шланга должна пойти тормозная жидкость без воздуха. Затягиваем штуцер и прокачиваем педаль тормоза. Для равномерного срабатывания тормозов целесообразно производить замену на всех колесах.
Результатом работы будет более четкое и информативное срабатывание тормозов.

Ремонт Mazda 3 (Мазда 3): Подвеска. Описание, схемы, фото

4.2.1 Подвеска Передняя подвеска Снятие, проверка и установка переднего амортизатора и пружины Снятие Проверка Установка Снятие, проверка и установка переднего стабилизатора Снятие Проверка Установка Снятие, проверка и установка переднего верхнего рычага Снятие Проверка .

4.2.2 Передняя подвеска

4.2.3. Снятие, проверка и установка переднего амортизатора и пружины (Категория). Список материалов смотрите внутри.

4.2.4. Снятие, проверка и установка переднего стабилизатора (Категория). Список материалов смотрите внутри.

4.2.5. Снятие, проверка и установка переднего верхнего рычага (Категория). Список материалов смотрите внутри.

4.2.6 Задняя подвеска

4.2.7. Снятие, проверка и установка заднего амортизатора (Категория). Список материалов смотрите внутри.

4.2.8. Снятие и установка задней цилиндрической пружины (Категория). Список материалов смотрите внутри.

4.2.9. Снятие и установка заднего верхнего рычага (Категория). Список материалов смотрите внутри.

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Описание автомобиля 1.2. Система пассивной безопасности 1.3. Использование автомобиля по назначению 1.4. Устранение неисправностей, возникших в пути или перед началом движения 1.5. Таблицы

2. Двигатель 2.0 Двигатель 2.1. Общее описание новых двигателей моделей L8, LF и L3 2.2. Механическая часть двигателей 2.3. Приложение 1 2.4. Приложение 2 2.5. Приложение 3 2.6. Двигатель Z6 – механическая часть 2.7. Система смазки 2.8. Система охлаждения 2.9. Система впуска 2.10. Топливная система 2.11. Система выпуска отработавших газов и система снижения токсичности 2.12. Система зажигания 2.13. Система управления 2.14. Таблицы

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть 4.0 Ходовая часть 4.1. Колеса и шины 4.2. Подвеска 4.3. Таблицы

5. Рулевой механизм 5.0 Рулевой механизм 5.1. Общие сведения 5.2. Общие проверки 5.3. Рабочие операции с рулевым механизмом 5.4. Таблицы

6. Тормозная система 6.0 Тормозная система 6.1. Общие сведения 6.2. Тормозная система 6.3. Таблицы

7. Бортовое электрооборудование 7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Система освещения 7.4. Стеклоочистители и стеклоомыватели 7.5. Иммобилайзер 7.6. Проверки электрооборудования 7.7. Таблицы

8. Кузов 8.0 Кузов 8.1. Общие сведения 8.2. Навесные компоненты кузова 8.3. Остекление кузова 8.4. Сиденья 8.5. Кондиционер и отопитель 8.6. Таблицы

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

колодки неправильно установлены изначально, поэтому начинают скрипеть;
изношены на 70–80 процентов диски — из‐за агрессивной манеры езды или естественных причин;
неверно подобрана смазка или она отсутствует;
внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Заключение

Суппорт — это технически сложный узел. Работает он в зоне высоких нагрузок и температур — при агрессивной езде она может достигать 500–600 градусов Цельсия. Поэтому механизм требует к себе регулярного внимания. В противном случае он заклинит неожиданно на дороге.

Не реже одного раза в год заменяйте тормозную жидкость, независимо от пробега автомобиля. Иначе в ней накопится критическое количество воды, быстро образующей коррозию на прижимной скобе. Периодически осматривайте диски и колодки, своевременно заменяя их новыми — особенно, перед длительной дорогой! Таким образом, своевременная замена изношенных и повреждённых элементов, а также периодическая смазка значительно продлят ресурс суппорта.

Источник
