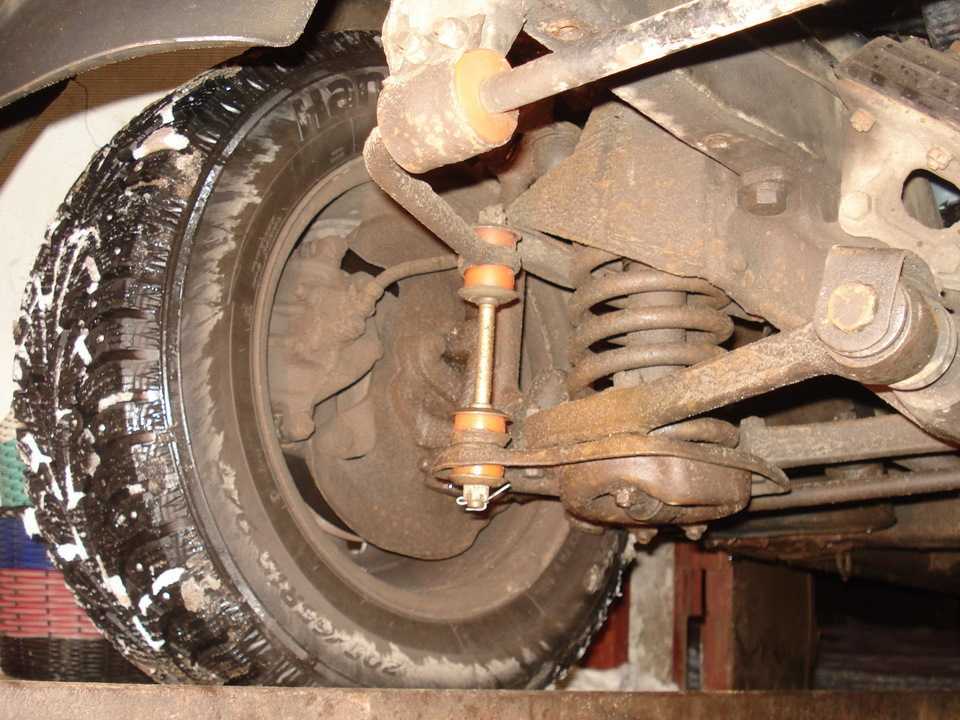

Газ-3110 «волга»: замена передней шкворневой подвески на шаровую от газ-31105

Общая информация по ремонту

Сегодня ремонтные работы на ГАЗ-3110 очень часто выполняются самостоятельно, это экономит бюджет, и поиск необходимой информации не составит особого труда.

Но перед тем как начать ремонт самостоятельно, важно надлежащим образом провести диагностику, причем сделать это как можно быстрее, при первых же неисправностях автомобиля. Например, ремонт передней подвески ГАЗ-3110 обойдётся гораздо дешевле, когда неисправность обнаружена на ранних стадиях, а не когда узел полностью вышел из строя

Таким образом, не стоит игнорировать «первые звоночки» неисправностей.

Кстати, ремонт подвески ГАЗ-3110 водители обычно выполняют сами, так как собирать и разбирать данный узел несложно. Главное, все изношенные элементы сразу заменять новыми, так как исправлять и сваривать здесь нельзя.

То же самое касается и печки. Как правило, она начинает некорректно работать из-за потекшего радиатора. Желательно его сразу заменить.

Конечно, ремонт ГАЗ-3110 своими руками выполнить не всегда возможно. Например, генератор или аккумулятор должны ремонтировать специалисты, так как здесь не обойтись без профессиональных инструментов, специальных приспособлений, а также проверочных стендов.

Разборка

Разборка включает в себя следующие этапы:

• снятие рулевого механизма с автомобиля и зажатие его в мягких тисках,
• снятие хомутов и колец крепления чехлов рейки рулевого механизма,
• снятие самих защитных чехлов,
• снятие внутренних наконечников с шаровыми тягами наружных наконечников,
• снятие контргайки упора рейки с помощью накидного ключа,
• снятие гайки упора и пружины,
• с помощью специальных щипцов извлечение упора из картера (перед этим нужно сдвинуть упор, проворачивая шестерню по часовой стрелке),
• снятие защитного колпачка с шестерни,
• отвернув гайку, извлечение из картера шестерни вместе с шариковым подшипником,
• снятие упорного кольца и спрессовка шарикового подшипника с валом шестерни,
• снятие рейки рулевого механизма,
• снятие упорного кольца втулки и извлечение втулки рейки с кольцом.

После того как механизм разобран, нужно проверить техническое состояние деталей:

• промыть все детали (металлические) и полости картера механизма керосином, все резиновые детали промыть теплой водой и протереть тряпкой,
• внимательно осмотреть все рабочие поверхности шестерни и рейки на предмет износа и повреждений (задиры, риски), с незначительными повреждениями можно справиться самостоятельно, взяв мелкозернистую шлифовальную шкурку или бархатный напильник, сильно поврежденные и изношенные детали придется заменить,
• шариковый подшипник нужно проверить на предмет заедания, вращение должно быть свободным, а также проверить нужно все кольца, шарики, обоймы и ролики — на них не должно быть следов износа и заеданий, если есть сомнения, подшипники лучше заменить,
• нужно проверить защитные чехлы рейки, наружные наконечники, колпачок, манжету шестерни и втулку рейки, при трещинах, разрывах или неплотной посадке деталей, их нужно заменить на новые,
• проверить зазоры шаровых шарниров на наличие люфта, грязи, коррозии, заменить их.

После проверки собираем механизм обратно. Сборка происходит в обратной последовательности, предварительно смазав детали специальной смазкой. Более подробно рассмотреть процесс сборки можно в руководстве по ремонту ГАЗ-3110.

Поиск шаровой подвески ГАЗ-31105

Начал интересоваться, сколько стоит новая передняя подвеска ГАЗ-3110 в сборе в магазине. Оказалось, что цена очень даже существенная – 30 тыс. руб. Вкладывать такие деньги в старенькую машину желания никакого не было.

Масла в огонь подлил знакомый таксист на ГАЗ-31105, который на родной подвеске отъездил 250 000 км и кроме колодок ничего не менял. Таких результатов мне на шкворневой подвеске никогда не удавалось достичь.

Заехал на станцию технического обслуживания с просьбой, если возможно, переделать подвеску со шкворней на шары. Ответ сотрудников меня обескуражил, т.к. переделывать подвеску они отказались по причине дороговизны и неудачности исполнения шаровой подвески, но предложили отремонтировать родную подвеску.

Спустя время, встретил старого знакомого и разговорился с ним. Он мне поведал, что в сервисе просто мутят воду, а на самом деле новая подвеска ходит очень хорошо и стоит б/у примерно 10 тыс. руб.

Также знакомый сообщил, что через недельку его друг на служебной Волге будет менять свою подвеску на новую, а старую шаровую выставит на продажу. Через неделю я ему перезвонил и узнал, что подвеску можно забирать. Доехали с ним до завода, а там я расплатился и загрузил шаровую подвеску в багажник.

GAZ 31 project Черника» › Logbook › ПОЛНЫЙ FAQ по передней подвеске газ 3110 замена с шкорневой на шаровую

итак долго мучался мучался и намучался с этой подвеской я, толковой инфы нигде нету и приходится все сосать из пальца тут чуток там и тд… итак начну свой рассказ длинною в пол года…

началось все еше зимой когда взял чернику, сразу появились мысли о вольво мосте и передней шаровой . ну так как мост надо делать а шары встают почти болт-он то решено в начале делаю шары да и у них вкусняшек больше…

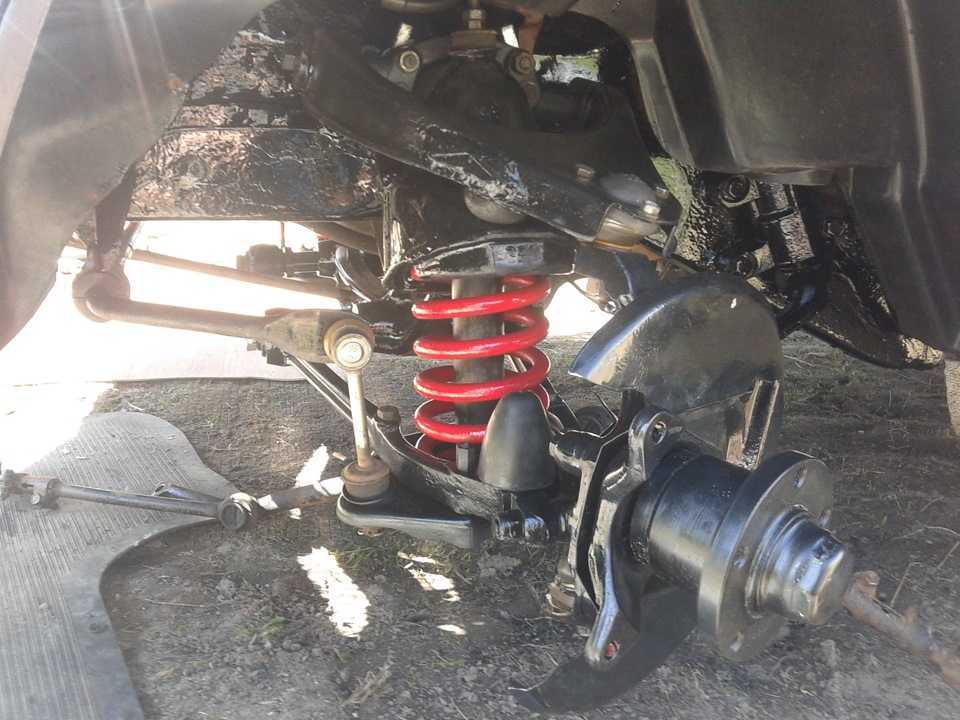

и так первый вопрос был МОЖНО ЛИ ПОСТАВИТЬ ШАРЫ НА БАЛКУ ОТ ШКВОРНЯ ?(лично я не хотел снимать балку с машины и гемороиться с мотором и тд…)ответ-МОЖНО! все идеально встает но нужно пару доработок сделать…итого берем снимаем все с шаровой балки ( т.е 4 рычага и поворотные кулаки)все рычаги встают один в один КРОМЕ одной доработки ! приходится стачивать сайлентблок с внешней стороны! т.е когда сайлент забит на свое место по центру своего места то тупо берем болгарку и стачиваем его вровень с рычагом а с внутренней стороны

он все также остается родной ! и все закручивается на болты с накатанной резьбы ничего не срывает и тд…единственное отличие как говорит народ это то что у них разный наклон чашки от пружин… честно на глаз я не заметил этого да и на ходовых качествах тоже.

следующее что меня гложило это вопрос пружин так как джиперская волга меня не устраивала и я заморочился этим вопросом оч серьезно … но об этом вот тут подробно описанно Немного о пружинах жесткости и занижении =)

ПОТОМ БЫЛ ВОПРОС ПЕРЕМЕШЕНИЯ — купить то купил а надо в гараж привезти =) волговская подвеска очень мило влазит в багажник нашей баржы я оч сомневался но тем не менее, в 02 волгу там багажник поболее влазит прям в сборе, чтобы засунуть в 3110 приходится снять один поворотный кулак ( сбить 2 шаровых и все )

СЛЕДУЮЩИЙ ВОПРОС — ПОСТАВИЛ ШАРЫ ГДЕ ЖЕ ВЫВОРОТ?ОТВЕТ- автогаз лепил 3 вида трапеций и 3 вида маятников / сошек и 2 вида колесных сошек…

следовательно имеем следующий набор1 вид ВОЛГА БЕЗ ГУРА — длинные колесные сошки, самый короткий маятник и сошка рулевого + кривая ( хз почему но сколько не видел везде так) трапеция ( фото будут дальше)2 вид ВОЛГА С ГУРОМ — короткие колесные сошки, средний маятник и сошка гура и прямая трапеция3 вид ВОЛГА С ГУРОМ Н/О ( тобишь 105) — короткие колесные сошки, самые длинные маятник и сошка, кривая трапеция т.к она уже может упереться в мотор =)а теперь все с фото

Нужен ли обвес на ГАЗ 3110?

Обвес предполагает спортивную внешность авто. поэтому слишком яркий экстерьер и классические формы 3110 могут не сочетаться, хотя это дело вкуса каждого.

В заводском исполнении дополнительные детали обвеса (накладки на пороги, накладки на передний и задний бампер) приобрести сложно, поэтому необходимо заказывать их изготовление индивидуально в тюнинг-мастерских. Это дорого, но зато очень эффективно, так как велика вероятность того, что ваше авто будет единственным в своем роде. Если вы обладаете достаточным опытом, то можете сделать эти элементы собственными руками.

Для того чтобы уменьшить клиренс не обязательно кардинально модернизировать подвеску, достаточно установить универсальные накладные пластиковые пороги. Подойдут изделия, выступающие наружу с простой конфигурацией, имеющие минимальное количество изгибов. Их установка позволит визуально занизить автомобиль. Однако этого эффекта можно достичь в том случае, если накладки на пороги будут такого цвета, как Волга. Их установку можно выполнить самостоятельно. Возможно, придется доработать их по месту установки. Для этого придется воспользоваться угловой шлифмашинкой или строительным феном.

Рассматривая тюнинг внешних элементов, например, спойлера на багажник, обратите внимание на форму авто. Раздвижной спойлер, изготовленный из алюминия, будет смотреться на фото Волги 3110 тюнинг и вживую нелепо. Лучше выбрать обтекаемый элемент небольшой высоты с вмонтированными светодиодными лампами, зажигающимися при нажатии на педаль тормоза

Лучше выбрать обтекаемый элемент небольшой высоты с вмонтированными светодиодными лампами, зажигающимися при нажатии на педаль тормоза.

Ступицы задних колес

Устройство ступицы заднего колеса показано на рис. 5.22.

Рисунок 5.22:

Ступица заднего колеса:

1. тормозной барабан;
2. манжета;
3. подшипники;
4. ступица;
5. прокладка;
6. полуось;
7. замочная шайба;
8. наружная гайка;
9. гайка подшипников ступицы;
10. подшипники;
11. ротор АБС

В шлицевые отверстия полуосевых шестерен заднего моста установлены полуоси 6, закрепленные фланцем к ступице 4 колеса при помощи болтов и пружинных разрезных шайб.

Ступицы задних колес вращаются на конических роликовых подшипниках 3 и 10, установленных на цапфах моста.

Крепление и регулировка подшипников производится гайкой 9, навернутой на резьбовой конец цапфы. Регулировочная гайка стопорится шайбой 7 и гайкой 8. С внутренней стороны ступицы установлена манжета 2, предохраняющая выход смазки из ступицы.

Ступицы задних колес в процессе эксплуатации требуют периодической регулировки подшипников.

Регулировка подшипников ступиц задних колес автомобилей «ГАЗель»

Для регулировки подшипников необходимо:

• поднять колеса домкратом так, чтобы шины не касались плоскости опоры. Отвернуть болты и вынуть полуось 6 (см. рис. 5.22), отвернуть наружную гайку 8, снять замочную шайбу 7 и, ослабив гайку 9 крепления подшипников на 1/3 – 1/2 оборота, проверить легкость вращения колес. В случае торможения колес устранить причину тугого вращения (задевание барабана и тормозных колодок) и только после этого проводить регулировку;
• затянуть гайку 9 крепления подшипников специальным ключом с воротком (600 мм) моментом от 70 до 100 Н·м (7-10 кгс·м). При затягивании гайки необходимо проворачивать колеса для равномерного размещения роликов в подшипниках;
• отвернуть гайку 9 на угол 22-45° (на 1-2 прорези, не более, на замочной шайбе 7). Установить замочную шайбу и убедиться в том, что стопорный штифт вошел в прорезь шайбы;
• затянуть наружную гайку 8 моментом 150-200 Н·м (15-20 кгс·м);
• проверить регулировку. При правильной регулировке колесо должно свободно вращаться, осевого люфта не должно быть;
• установить прокладку на ступицу, вставить полуось 6, поставить пружинные шайбы и затянуть болты крепления полуоси моментом 90-125 Н·м (9,0-12,5 кгс·м). Опустить колесо;
• проверить регулировку подшипников по степени нагрева ступицы колеса при контрольном пробеге 8-10 км. Сильный нагрев ступицы (свыше 70 °С, рука не терпит) не допустим и должен быть устранен повторной регулировкой.

Подшипники ступиц задних колес смазываются маслом, поступающим из картера заднего моста по кожухам полуосей. Поэтому после регулировки подшипников следует проверить уровень масла в картере заднего моста и при необходимости масло долить. Для наполнения полости ступиц смазкой следует поднять поочередно правые и левые колеса на высоту не менее 300 мм и держать не менее 6 мин при температуре масла и окружающего воздуха не менее 15°С.

Ремонт ступицы

Для замены изношенных подшипников или манжет ступицы необходимо снять с автомобиля. Для этого необходимо:

• ослабить гайки крепления колес, а затем поднять колеса домкратом так, чтобы они не касались плоскости опоры, установить мост на подставку, затем снять колеса;
• отвернуть болты и вынуть полуось (см. рис. 5.22);
• отвернуть гайку, снять замочную шайбу, отвернуть гайку крепления ступицы. Снять ступицу с барабаном, подшипниками и манжетой;
• промыть ступицу и подшипники Нефрасом или керосином, осмотреть и, при необходимости, заменить поврежденные детали;
• легкими ударами молотка через медную или аллюминиевую оправку по внутреннему кольцу внутреннего подшипника 3 выпрессовать манжету 2 , упорную шайбу и внутреннее кольцо подшипника;
• выпрессовать из ступицы наружные кольца подшипников с помощью съемника (рис. 5.23). Лапки 1 съемника подвести под торец кольца подшипника 5 и развести до упора, ввертыванием болта 2 в ось 4. Снять кольцо подшипника вращением винта 3;

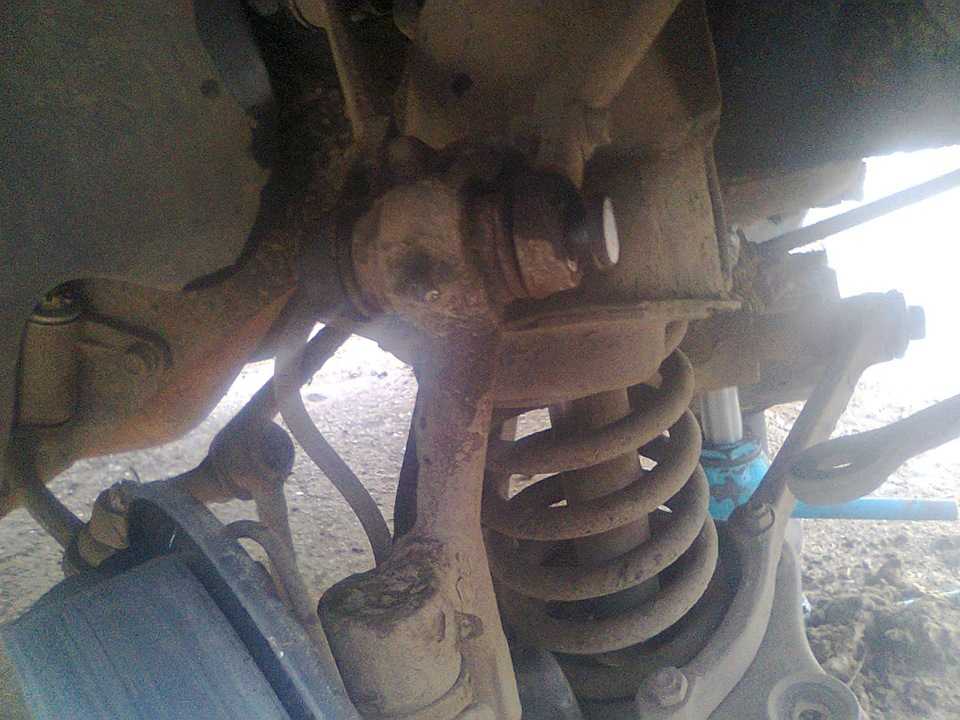

Разборка верхних рычагов


Перед работами не забудьте поставить достаточное количество противооткатных упоров!
Сначала снимаем колесо, затем подкрылок. Перед откручиванием верхней резьбовой втулки нужно подпереть поворотный кулак.
Советую подложить дощечку так, чтобы она захватила и шкворень:

В таком случае кулак не нужно будет подпирать дополнительно после снятия верхнего рычага. Далее откручиваем
гайку резьбовой втулки. С одной стороны я пару лет назад уже её откручивал, а после сборки покрыл цапон-лаком,
она открутилась без проблем:

А с другой стороны гайка к болту прикисла намертво, так что упор на рычаге слизался:

Пришлось отболгаривать шляпку и выбивать палец:

С откручиванием гаек верхних рычагов проблем не возникло — достаточно было постучать по ключу молотком для
срыва гайки и далле гайка откручивалась спокойно, три из рычагов снялись, а на одном (правом переднем) втулка
закисла на оси:

Пришлось прогреть сваркой для дожигания ржавчины:

А потом болгарить, в принципе наверно можно было и сразу болгарить:

Кстати, в книжке писалось, что левый задний рычаг не даст снять рулевой редуктор, я такого не заметил,
все рычаги снялись без снятия оси рычагов.


Поскольку я планировал регулировать углы подвески, оси рычагов снимать пришлось в любом случае. Забегая
вперёд скажу, если подвеска последние 3-5 лет не разбиралась, болгарьте весь крепёж нафиг, купив нового
заранее, все болты в продаже пока имеются. Хитроумной конструкцией открутил один болт:

Гайку попробовал отмочить цинкарём, но открутить её не смог — слизались грани:

Также открутил одну из гаек:

Самая правильная техника — болгарим гайку вдоль болта до гровера:

Далее зубилом скалываем гайку:

С другой стороны спиливаем шляпку болта. Далее болты с отболгаренной шляпкой надо выкрутить из планки,
здесь опять греем болт сваркой докрасна поближе к планке и после остывания без проблем откручиваем.


Также сложности были с держателем отбойника, три болта из четырёх обломились:

Тут на помощь опять придёт сварка. Я взял вусмерть ржавые гайки на 10 (болты на 8):

Сперва привариваем, а далее наваривам металла сверху. Смысл в прогреве болта и сжигании ржавчины.
Методика простая — поджигаем искру по центру гайки и убираем электрод, как шлак станет едва красным снова
подносим электрод и так наплавляем с пол-электрода, при этом гайка раскаляется докрасна:

После остывания спокойно откручиваем обломок. Все три обломанных болта открутились без проблем:

Ремонт передней подвески газ 31105

Устройство передней подвески, схема передней подвески автомобиля Волга ГАЗ 31105.

схема передней подвески автомобиля Волга ГАЗ 31105:

1 — тормозной диск; 2 — ступица; 3 — манжета; 4 — внутренний подшипник ступицы; 5 — колпак ступицы; 6 — цапфа; 7 — гайка ступицы; 8 — наружный подшипник ступицы; 9 — корпус скобы дискового тормоза; 10 — тормозной щит; 11 — поворотный кулак; 12 — болт крепления верхней шаровой опоры; 13 — верхняя шаровая опора; 14 — верхний рычаг; 15 — резиновый буфер хода отдачи; 16 — резиновая прокладка пружины; 17 — амортизатор; 18 — верхняя опорная чашка пружины; 19 — шайбы подушек; 20 — гайки крепления штока амортизатора; 21 — подушки амортизатора; 22 — шпилька крепления оси верхнего рычага; 23 — регулировочные прокладки; 24 — болт крепления оси верхнего рычага; 25 — планка крепления оси верхнего рычага; 26 — планка крепления балки; 27 — кронштейн крепления подвески к лонжерону; 28 — болт крепления балки переднего моста к лонжерону; 29 — лонжерон; 30 — кронштейн опоры двигателя; 31 — балка (поперечина) передней подвески; 32 — задняя часть нижнего рычага; 33 — пружина; 34 — нижняя опорная чашка пружины; 35 — шарнир амортизатора; 36 — болт (с высокой головкой) крепления чашки амортизатора, ограничивающий ход сжатия; 37 — резиновый буфер хода сжатия; 38 — поворотный рычаг; 39 — нижняя шаровая опора; 40 — болт крепления нижней шаровой опоры; 41 — болт, стягивающий части нижнего рычага; 42 — передняя часть нижнего рычага; 43 — болт крепления нижнего рычага к балке; 44 — сайлентблок нижнего рычага; 45 — болт крепления верхнего рычага; 46 — сайлентблок верхнего рычага; 47 — ось верхнего рычага.

Устройство передней подвески.

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

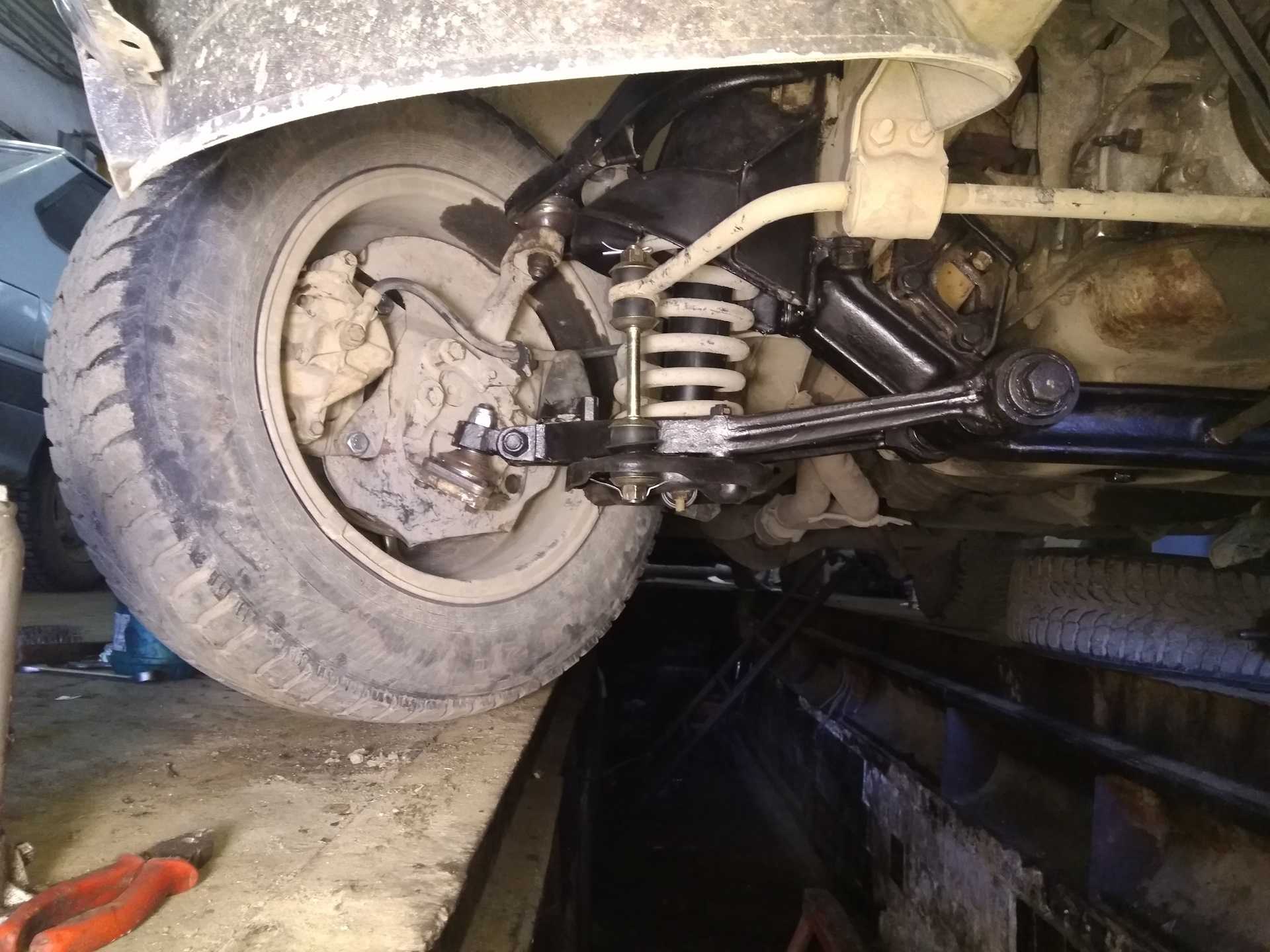

Внешний вид передней подвески Газ 31105 Волга.

В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина. А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая. В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор подвески, поперечной устойчивости Волги газ 31105.

Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.

Возможные поломки подвески Газ 31105 и устранение неполадок.

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Эксплуатация авто

Для того чтобы уменьшить риск поломок, важно правильно эксплуатировать автомобиль. Важную роль играют прогревание двигателя перед поездкой, а на первых минутах движения нежелательно превышение скорости и переход на высшие передачи

Нужно дать время маслу нагреться, обеспечив тем самым достаточную смазку, не перегружая узлы и агрегаты. Особенно это важно в зимний период.

Во время поездки нужно отслеживать показания приборов и общее состояние автомобиля. Если появляются не характерные звуки, то нужно постараться узнать их причину и устранить неполадки. Нельзя допускать длительной работы двигателя на предельном режиме, следить за скоростным режимом, особенно если на дорогах плохое покрытие — так быстро изнашивается подвеска. Нужно постараться предугадать ситуацию на дороге, чтобы движение было плавным, без резкого ускорения и торможения.

Своевременная смазка деталей уменьшит нагрузку на узлы автомобиля, то есть продлит срок службы. Нельзя забывать и про своевременное и полное техническое обслуживание. В первую очередь это смена масла, охлаждающих и тормозных жидкостей.

Если сроки проведения технического обслуживания превышены, то агрегатом приходится работать на загрязненных жидкостях, тем самым уменьшается их срок службы

Также важно вовремя менять тормозные колодки, чрезмерно не изнашивая их. Для подробного ознакомления с перечнем и сроками регламентных работ нужно обратиться к инструкции

Ходовая часть ГАЗ 3110

Общие сведенияПередняя подвеска

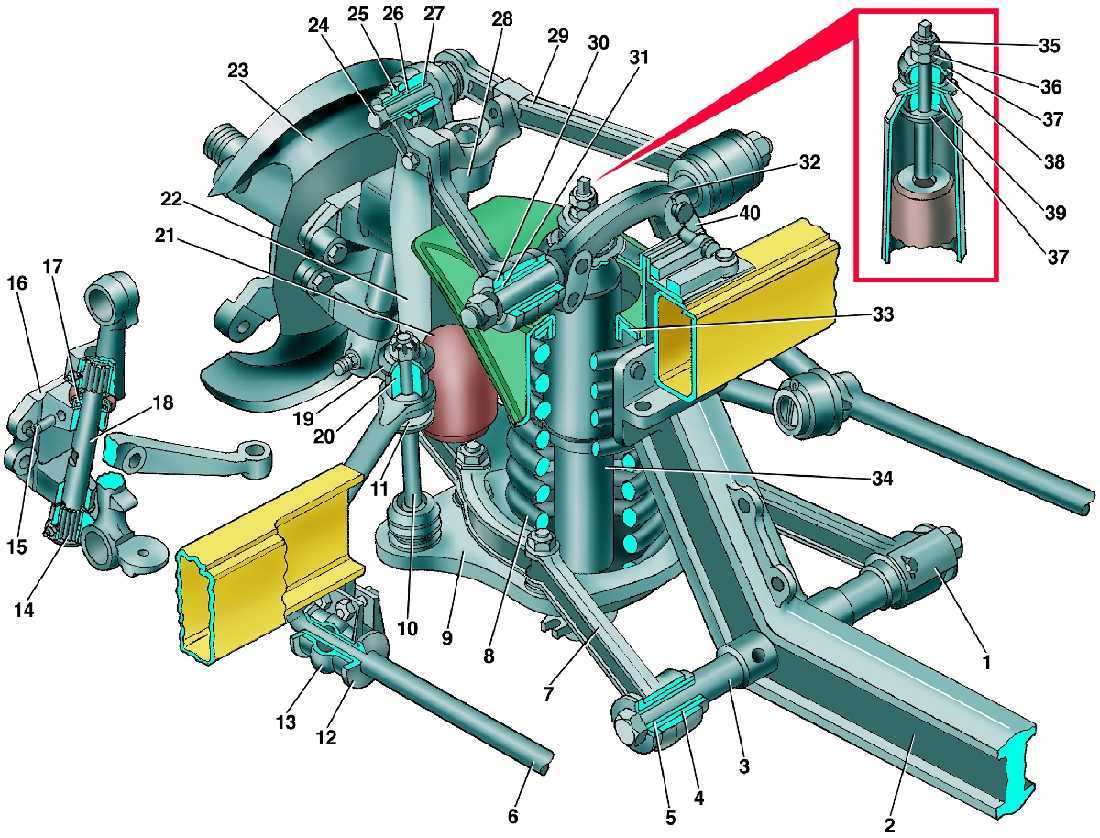

1 – стопорная скоба; 2 – балка передней подвески (поперечина № 2); 3 – палец оси нижних рычагов; 4 – резиновая втулка; 5 – распорная втулка; 6 – штанга стабилизатора; 7 – нижний рычаг; 8 – пружина; 9 – чашка пружины; 10 – стойка стабилизатора; 11 – нижняя подушка стойки стабилизатора; 12 – подушка штанги; 13 – обойма подушки; 14 – игольчатый подшипник; 15 – штифт; 16 – поворотный кулак; 17 – шариковый упорный подшипник; 18 – шкворень; 19 – чашка подушки; 20 – верхняя подушка стойки стабилизатора;

21 – буфер хода сжатия; 22 – стойка передней подвески; 23 – тормозной щит; 24 – палец стойки; 25 – уплотнительное кольцо; 26 – наружная втулка; 27 – распорная втулка; 28 – буфер верхних рычагов; 29 – верхний рычаг; 30 – резиновая втулка; 31 – распорная втулка; 32 – ось верхних рычагов; 33 – прокладка пружины; 34 – амортизатор; 35 – контргайка; 36 – гайка; 37 – чашка подушки; 38 – верхняя подушка; 39 – нижняя подушка; 40 – регулировочная пластина

Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески.

Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками. Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески. От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки. К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески. К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами. Конструкция верхних и нижних резьбовых шарниров стойки одинаковая.

Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой. При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами. Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки. К стойкам крепятся резиновые буфера 21 хода сжатия.

Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней.

К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов.

На цапфах поворотных кулаков установлены ступицы передних колес. Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком.

Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования. Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака.

Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия.

Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками. Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин.

Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10. Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.
