Как проверить состояние передней подвески lada granta, kalina и priora

Методы диагностики

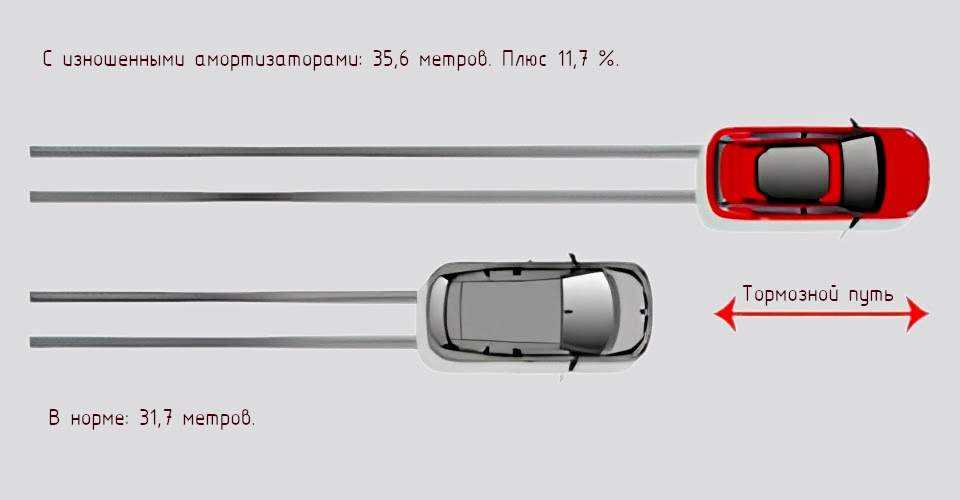

Увеличение тормозного пути

Вне зависимости от расположения стоек (передние или задние) методы проверки их исправной работы идентичны. Зачастую выявить основные проблемы можно без снятия амортизаторов. Для этого достаточно очистить амортизаторы от грязи и внимательно осмотреть. Есть и косвенные методы. В норме тормозной путь составляет 31,7 метров. С неисправными стойками расстояние увеличивается на 11,7 %. Кажется, что это мелочи, но даже лишний метр способен привести к ДТП.

Визуальный осмотр

Осмотреть амортизаторы можно без снятия колес. Нужно учитывать, что некоторые стойки идут в комплекте с пружинами. На колбах не должно быть следов масла. По этому признаку можно понять, что стойка негерметична

Важно осматривать штоки на повреждения и коррозию. Однако визуальный осмотр не может дать полноценной информации о состоянии стоек амортизаторов

Многие внутренние дефекты могут остаться незамеченными.

Раскачка кузова

Методика проверки раскачиванием

Старый способ проверки — толкнуть кузов и проверить, как отработают стойки. Если амортизатор сделал более одного колебания, он нуждается в замене. Однако такой способ проверки действенен только в случае «мертвых» амортизаторов. Таким способом можно также определить заклинивший амортизатор. Кузов в этом случае не будет поддаваться раскачиванию.

Проверка на стенде

Вибрационный стенд позволяет безошибочно выявлять неисправности подвески. Оборудование позволяет сымитировать движение автомобиля по дороге. Перед диагностикой на стенде нужно помыть колеса и прочистить амортизаторы щеткой. Лучше выполнять эти процедуры на эстакаде. Диагностику проводят в хорошо освещенном помещении.

Купить ладу калину сочи

Замена амортизаторов лада калина

Замена пружины и заднего амортизатора задней подвески Лада Калина.https://car-exotic.com/lada-kalina/vaz-1118-car-rear-suspension-3.html5. Выведите нижний финиш амортизатора из кронштейна и снимите с автомобиля Лада Калина задний амортизатор с пружиной. 14. Замените порванный пыльник амортизатора.

FAQ замена стоек | Форумhttps://kalina-club.com.ua/forum/index.php?showtopic=6051 февраля 2008 По этому предлогался вариант 08 но восьмерка легче чем калина.

(# 43) — Замена амортизаторов задней подвески (Лада Калина)https://www.drive2.ru/l/2057287/Замена задних стоек Пожалуй БЖ и рекомендации Василия, имели возможность бы стать хорошим приложением по ремонту Калины, в любом печатно…. Василий. Я езжу на Лада Калина седан K-Line Омск, Российская Федерация.

Замена передних и задних стоек, амортизаторовhttps://tuningvaz.in/zamena-perednikh-i-zadnikh-stoek-amortizatorov/Замена стоек и амортизаторов — достаточно трудоемкая работа, но выполнить ее возможно самому.

KALINA седан (1118). 312 930 Lada Лада Kalina седан (1118)https://kayaba-kiev.com.ua/lada/kalina-sedan-1118/312-930-lada-lada-kalina-sedan-1118-asАмортизатор Sachs Сакс на Lada Лада Kalina седан (1118) 1.6, 2004. Обязательство KYB согласно этой гарантии ограничено заменой дефектного амортизатора в соответствии с этой гарантией.

Замена заднего амортизатора Лада Грантаhttps://autoruk.ru/lada-granta/podveska-lada-granta/kak-sniat-i-postavit-zadnii-amortizator-lada-kalinaКак снять и поставить задний амортизатор Лада Гранта. Снятие и пружины и установка амортизатора задней подвески Лада Гранта. Работу комфортно делать на смотровой канаве.

ДОВОДИМ амортизаторы «Лады-Калины«https://www.avtorinok.ru/articles/car-repair-sid_12/dovodim-amortizatory-lady-kaliny-aid_649.htmlДОВОДИМ амортизаторы «Лады-Калины». Шоссе для энтузиастов. Не смотря на то, что детских заболеваний у «Калины» меньше, чем у первых серий ВАЗ-2110.

пружина и Амортизатор задней подвески — Лада Калина / Lada Kalina (ВАЗ.https://kalinarium.narod.ru/html/4-20.htmlАмортизатор и пружина задней подвески — установка и снятие. Работу комфортно делать на смотровой канаве. При отсутствии ямы либо эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора .

Амортизаторы и стойки для Лада Калинаhttps://www.AutoShcool.ru/453-amortizatory-i-stojki-dlya-lada-kalina.htmlДля доводки амортизаторов на Лада Калина нужно снять все имеющиеся амортизаторы. Вот сейчас они будут не только разборными, но и после корректировки их изюминок, станут даже ремонтопригодными.

замена и Снятие заднего амортизатора на Лада Калина — ремонт.https://nazcar.ru/cars/vaz/kalina/1406-snyatie-i-zamena-zadnego-amortizatora-na-lada-kalina.htmlГлавная » Марки машин » ВАЗ » ВАЗ (Lada) Kalina » замена и Снятие заднего амортизатора на Лада Калина. Здравствуйте, сейчас мы поведаем, как заменить задний амортизатор на автомобиле Лада Калина.

Использование весового блока для проверки стука стойки амортизатора

Одним из способов проверки стука стойки амортизатора на автомобиле ВАЗ Калина является использование весового блока. Данный метод позволяет определить наличие стука и его интенсивность.

Для осуществления данной проверки потребуется следующее оборудование:

Весовой блок с максимальной нагрузкой не менее 500 кг;
Домкрат и подставки для подъема автомобиля;
Отвертка или ключ для снятия колеса;
Монтировка или индикатор стука;
Другие необходимые инструменты для доступа к стойке амортизатора.

Процесс проверки стука стойки амортизатора с использованием весового блока состоит из следующих шагов:

Поднимите автомобиль при помощи домкрата и установите подставки для обеспечения безопасности работы.
Снимите колесо на стороне, где вы хотите провести проверку. Для этого воспользуйтесь отверткой или ключом.
Осмотрите стойку амортизатора на наличие видимых повреждений, трещин или зазоров.
Установите монтировку или индикатор стука на верхнюю часть стойки амортизатора.
При помощи весового блока, расположенного на стойке амортизатора, повторите действия, которые обычно вызывают стук.
Оцените индикатор стука при каждом действии. Если индикатор показывает значительные вибрации или движения, то это говорит о наличии стука.

После завершения проверки стука стойки амортизатора рекомендуется осмотреть другие компоненты подвески автомобиля, такие как амортизаторы, амортизаторные стойки и пыльники. Наличие повреждений, трещин или зазоров в этих компонентах может также привести к возникновению стука.

В случае обнаружения стука стойки амортизатора рекомендуется обратиться к специалистам для диагностики и ремонта. На ранних стадиях обнаружения проблемы можно избежать более серьезных последствий и повреждений автомобиля.

Использование весового блока для проверки стука стойки амортизатора является одним из доступных и эффективных методов определения проблемы. Однако, для более точной диагностики и устранения стука рекомендуется обратиться к профессиональным автомастерским.

Замена передних стоек Лада Калина

Сам процесс замены не занимает много времени. Знание процедуры поможет сэкономить время и деньги на обращении в сервисный центр.

Необходимые инструменты и материалы

Для ремонта потребуется:

комплект гаечных ключей на 17, 19, 22;
монтажка с плоским концом;
молоток небольшого размера;
ступичный ключ;
пассатижи;
ветошь;
деревянная наставка;
пробой;
ключ на 9 для удержания штока амортизатора;
головка №13 с трещоткой;
домкрат или подъемник;
пружинные стяжки;
ВД 40 либо ее аналог для расклинивания закипевших болтов.

Процедура замены передних стоек Лады Калины

Замена стоек Лада Калина, для передней части кузова выполняется так.

Надежно закрепить машину в надежном положении и снять клеммы с АКБ. Предварительно ее желательно хорошо помыть.
Открыть капот и ключом №22 сорвать крепежную гайку. Параллельно следует придерживать шток стойки от проворачивания рожком №9.
Далее сорвать болтики колеса, и затем приподнять автомобиль на домкрате или подъемнике.
Теперь можно полностью демонтировать колесо.
Далее, используя щетку или ветошь убрать грязь с поверхности болтовых соединений, подвижных шарниров.
Следующий этап – обработка всех болтовых соединений проникающим составом. За время эксплуатации детали нередко закипают, что усложняет их разъединение.
Открутить гайку пальца наконечника и специальным съемником выдавить его из гнезда. Если подобного нет, можно использовать молоток.
Вывентить гайки при помощи, которых стойка удерживается на поворотном кулаке.
Далее выбить болты, используя деревяшку и пробой.
Монтажкой расклинить узел и стойка будет полностью откручена в нижней части.
Далее переход под капот – откручивание гаек крепления к кузову.
После этого блок полностью отделится от машины.

Установка новой детали выполняется в обратной последовательности и с последующей балансировкой. Примечательно, что на Лада Калина универсал замена передней стойки осуществляется также как и на седане.

Проверка состояния ходовой части и трансмиссии

Проверку выполняем на смотровой канаве или эстакаде. Рычаги и растяжки, штанга, стойки и подушки стабилизатора поперечной устойчивости передней подвески не должны иметь трещин и деформаций. Также не должны иметь трещин, деформаций и разрывов кронштейны передней и задней подвесок и места их креплений к кузову. Поочередно вывешивая колеса, проверяем состояние подшипников ступиц колес. Колесо от руки должно вращаться равномерно, без заеданий и стуков. Взявшись за колесо в вертикальной плоскости.

. поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит, неисправен подшипник ступицы, а если стук остался — изношена шаровая опора или сайлент-блок рычага подвески Подшипники ступиц не регулируются и при наличии люфта подлежат замене.

Проверяем состояние защитных пыльников шаровых опор подвески. Порванные, потрескавшиеся и потерявшие эластичность чехлы заменяем

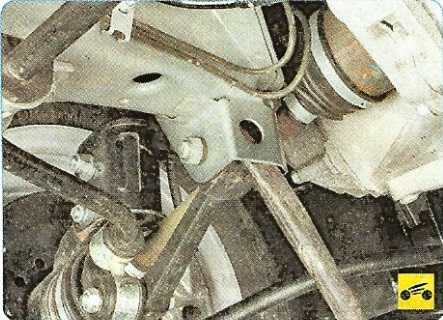

Опираясь мощной отверткой или монтажной лопаткой на кронштейн рычага передней подвески. ..пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, значит, изношен или поврежден сайлент-блок рычага и его необходимо заменить. Проверяем состояние сайлент-блоков.

. и задних концов растяжек. Разрывы, растрескивания и вспучивания резины сайлент-блоков недопустимы.

. и сайлент-блоки стоек штанги стабилизатора.

Проверяем состояние сайлент-блоков балки задней подвески. Проверяем состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов и телескопических стоек. Незначительное «отпотевание» амортизатора в верхней части при сохранении его характеристик не является неисправностью. При осадке или разрушении резинового элемента верхней опоры телескопической стойки передней подвески опору необходимо заменить.

Проверяем состояние шарниров и защитного чехла тяги переключения передач и реактивной тяги. Вывешиваем переднюю часть автомобиля на надежных опорах. Вращая и поворачивая колеса..

. осматриваем защитные чехлы наружных. . и внутренних шарниров приводов колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов При наличии течи заменяем сальники.

Меняем подшипники правильно!

Собственно, никаких сложностей в смене подшипника на Калине нет. Главное – соблюдать пошаговую инструкцию, которую мы приведем ниже, и вы сможете без проблем справиться с этой неприятностью. Итак, для замены данных комплектующих необходимо:

Установить машину на ровную поверхность, поставить ее на передачу.
Снять колесо со стороны, с которой будет производиться замена подшипника.
Снять гайку крепления рулевого наконечника. Для этого вам понадобится ключ на 19 и пассатижи для расшплинтовки.
Специальным съемником снимаем палец наконечника из стойки. Если съемника под рукой нет, можно выбить его, поддев снизу небольшим ломиком.
Скручиваем гайки крепления стойки к поворотному кулаку. Для этого нам понадобится ключ на 19 и, возможно, ключ на 17 для поддержания шляпок болтов.
Снимаем гайки крепления амортизатора к кузову. Для этого воспользуйтесь торцевым ключом на 13.
Снимаем амортизатор, устанавливаем на пружину стяжки и сжимаем до появления верхней его части.
Снимаем гайку верхней опоры амортизатора. Для этого понадобятся ключи на 9 и 22.
Производим замену подшипника.
Собираем и устанавливаем амортизатор в обратной последовательности.

Как видим, процедура абсолютно элементарна и не займет много времени, самое важное – делать все в соответствии с указанными выше шагами. Если какие-либо моменты остались вам непонятны, желательно просмотреть видеоинструкцию по замене опорного подшипника со снятием стойки и без него

Помните, нельзя затягивать с устранением неисправностей подобного рода, ведь они могут привести к более серьезным последствиям, и для их устранения понадобится затратить немалые деньги

Покажем, как своими руками произвести замену передних стоек на автомобиле Лада Калина, ВАЗ 1118. Также вы попутно увидите как происходит замена верхней опоры, пыльника, отбойника, подшипника опоры.

Снимаем передние колёса, все болты очищаем щёткой с металлической щетиной, затем на пару минут замачиваем в проникающей смазке WD-40. Выводим из оцепления тормозной шланг. Выкручиваем руль в левую сторону, для более удобного доступа к наконечнику. При помощи пассатижей расшплинтовываем рулевой наконечник:

Головкой на 19 отворачиваем гайку крепления наконечника:

Далее есть два способа снять наконечник, если у вас есть универсальный съёмник, воспользуйтесь им:

Если нет, то можно нанести несколько хлёстких ударов молотком по сошке, я предпочитая этот вариант, так как пыльник всегда остаётся целым. Используя одновременно ключ и головку выкручиваем развальные болты:

После этого выбиваем их молотком и какой нибудь оправкой. В нашем случае один из болтов прикипел, будем снимать стойку вместе со ступицей, чтобы было удобнее выбить закипевший болт.

Поджимаем колодки между собой крепкой плоской отвёрткой, чтобы суппорт мог отойти. Сзади откручиваем два болта крепления суппорта:

Отворачиваем болты на шаровой опоре:

Чтобы отжать рычаг вниз, вставляем монтировку между стабилизатором и кузовом:

Открываем капот и выкручиваем 3 гайки верхней опоры:

Вынимаем стойку из под арки колеса. Пробуем выбить прикипевший болт, один вышел хорошо, второй от удара только немного погнулся, пришлось нагревать его газовой горелкой, только после этого он поддался. Чтобы отвернуть макушку амортизатора используем специальный ключ:

Стягиваем пружину, используя специальные стяжки:

Снимаем опору. Вытаскиваем старую стойку.

Внимание! Перед тем как поставить новую стойку, её необходимо прокачать вручную, для этого ставим её в вертикальное положение, сжимаем несколько раз до упора, до конца выводим наверх. После этого стойку нельзя перемещать в горизонтальное положение!. Производим сборку и установку новой стойки в обратной последовательности

Производим сборку и установку новой стойки в обратной последовательности

При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием

Производим сборку и установку новой стойки в обратной последовательности. При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием.

Какие стойки ставить?

С этим моментом нужно определиться заранее. Сразу следует сказать, что задние стойки “Калины” в хэтчбеке, седане или универсал-кузове абсолютно идентичны. Поэтому выбор ограничивается только производителем и жесткостью пружин. Что касается изготовителя, эксперты не рекомендуют устанавливать родные стойки из-за их короткого срока службы. Больше всего положительных отзывов и рекомендаций приходится на продукцию бренда SS-20.

Что касается жесткости пружин, то здесь многое зависит от стиля вождения владельца. Более мягкие подходят неторопливым водителям, предпочитающим скорости комфорт. Если автовладелец предпочитает агрессивный стиль вождения, а основная эксплуатация транспортного средства приходится на дороги с хорошим покрытием, то стоит выбрать жесткие пружины. Это улучшит управляемость автомобиля, правда, в ущерб комфорту.

Очень часто владельцы усиливают подвеску в надежде придать машине какие-то мнимые преимущества. К примеру, ставят более жесткие задние стойки на “Калине”. Универсал-кузов в этом случае, по мнению ремонтных мастеров, способен выдержать повышенную грузоподъемность. Производители настороженно относятся к подобным экспериментам. Увеличение жесткости пружин создает дополнительную нагрузку на кузов автомобиля. Это особенно недопустимо для машин, находящихся в эксплуатации длительное время.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

Стандартный набор ключей, шестигранников, головок с воротками и штангами;
Домкрат;
Съемник рулевых наконечников;
Стяжки для пружин;
Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
Откручиваем крепление шаровой опоры рычага к стойке;
При помощи съемника выпрессовываем наконечник рулевой тяги;
Полностью выкручиваем гайку крепления привода к ступице;
Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
Ставим новую опору и накручиваем до упора гайку крепления штока;
Снимаем стяжки, постоянно контролируя положение концов пружины;
Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Как проверить опорные подшипники на Калине

Перед заменой опорных подшипников на Ладе Калине, следует сделать диагностику и убедиться в том, что «опорник» вышел из строя, поэтому ознакомьтесь с признаками поломки:

Щелчки, стуки «опорников» Калины (слышны под капотом, при работе амортизаторов);
Слышен треск с передней стороны под капотом (при выполнении поворота);
Ухудшается управляемость, увеличивается люфт у руля;
Через руль чувствуются неровности на дороге.

В том случае, если такие признаки имеются, то 99% вероятности замена опорного подшипника передней стойки Калины неизбежна, но сначала сделайте диагностику.

Поставьте автомобиль на ровную поверхность, откройте капот.
Найдите верхнюю опору, прижмите это место ладонью.
Раскачайте автомобиль снизу вверх, чтобы опоры передних стоек Калины и амортизаторы заработали.
Если почувствуете или услышите стуки, это значит, что пора сделать замену опорного подшипника.
Попросите помощника вращать руль и прислушайтесь, как работает узел, при исправном состоянии «опора» функционирует бесшумно.

Внимание:
Посмотрите видео щелчков и стуков «опорника», а так же как выполнить диагностику.

Щелчки опорных подшипников

Как проверить опорные подшипники

Как проверить техническое состояние деталей в передней подвеске

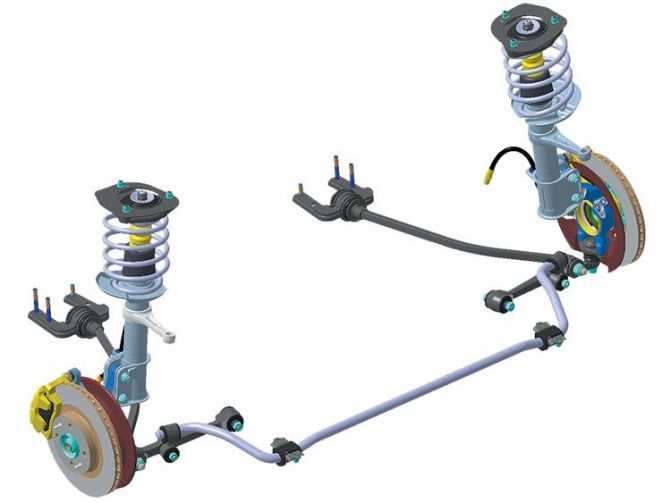

Расположение элементов подвески передней в автомобиле

Проверку необходимо проводить в моторном отсеке и снизу машины, установленной на опорах либо смотровой канаве (с вывешенными передними колесами). Чтобы предотвратить случайный пуск двигателя, ключ из замка зажигания следует вынуть.

Каждое техническое обслуживание или ремонт требуют проверни состояния чехлов защитных для шаровых опор в подвеске на предмет механических повреждений.

Следует проверить состояние шарниров резинометаллических, подушек резиновых, шарниров шаровых от подвески, а также состояние опор верхних стоек амортизаторных от подвески.

Шарниры резинометаллические, а также подушки резиновые необходимо заменить, если на них присутствуют разрывы либо одностороннее выпучивание резины, в еще в случае подрезания их поверхностей на торцах.

Как на автомобиле располагаются элементы подвески передней: 1 – штанга от стабилизатора устойчивости поперечной, 2 – шарнир резинометаллический от рычага поперечного, 3 – стойка амортизаторная, 4 – растяжка, 5 – кронштейн от растяжки, 6 – гайка для крепления растяжки к кронштейну, 7 – опора шаровая от стойки амортизаторной, 8 – шарнир от стабилизаторной стойки поперечной устойчивости, 9 – рычаг поперечный, 10 – скоба для крепления штанги от стабилизатора.

На резиновых элементах подвески не должно быть:

•Признаков старения резины;

•Повреждений механического характера;

Особое внимание необходимо обратить на повреждения механического характера (трещины, деформации, следы задевания дорожных препятствий и т.д.) деталей подвески, в особенности – рычагов

1. Проверить, как затянута гайка для крепления штока стойки амортизаторной.

2. Проверить, как затянуты гайки крепления опоры верхней стойки непосредственно к кузову. Таким же образом проверить крепления штока, а также опоры верхней на второй стойке.

3. Проверить состояние чехлов защитных от опор шаровых. В случае повреждения чехлов, опоры шаровые заменить.

4. Проверить опоры шаровые на наличие люфтов. Чтобы осуществить это, нужно измерить расстояние Н (см. на рисунке ) между рычагом поперечным 17 и диском тормозным 21. Вставить лопату монтажную А (см. как на фото) между кулаком поворотным и рычагом подвески, после чего, опершись на рычаг, попытаться покачать кулак поворотный. Если в процессе покачивания подвески данное расстояние меняется больше чем на 0,8 миллиметра, опору шаровую нужно заменить.

5. Если опоры шаровые исправны, нужно покачивать колеса в вертикальной плоскости, чтобы убедиться в отсутствии люфтов в подшипниках от ступиц. Максимально допустимым осевым зазором является 0,015 миллиметра. Если же зазор больший, чем установленное значение, подшипники нужно заменить.

Полезный совет

В процессе покачивания вывешенного переднего колеса непросто различать люфты в опорах шаровых и в подшипниках от ступиц. Нужно попросить помощника нажать на тормозную педаль: если люфт ощущается и в таком случае, значит, неисправны опоры шаровые.

6. Проверить на люфт, проверить шарниры резинометаллические в местах, где крепится перечный рычаг к кронштейну самого кузова.

7. Для этого нужно вставить монтажную лопату либо габаритную отвёртку в зазор между кронштейном и рычагами и попытаться покачать рычаг. Если имеется значительный люфт, следует заменить рычаг вместе с шарнирами.

8. Чтобы проверить на наличие люфтов шарниры резинометаллические для крепления стоек стабилизатора, нужно вставить лопату монтажную между рычагом поперечным и штангой в стабилизаторе, после чего покачать штангу. Если есть необходимость, стоку стабилизатора следует заменить.

9. Проверить надежность затяжки гаек для крепления растяжки к самому рычагу…

11. Проверить, надежно ли затянуты гайки для крепления стойки стабилизатора к рычагу от подвески передней. Стойки, шарниры каких имеют существенный люфт, нужно заменить.

12. Проверить состояние резиновых подушек в местах, где крепится штанга стабилизатора поперечной устойчивости к самому кузову.

Лада Калина — опорный подшипник передней стойки: выбор, цена, характеристики

Если вы всё-таки меняете опорный подшипник в отдельности, устанавливая его в старую опору, то покупать, следует проверенных производителей, сводная таблица которых и фотографии представлены ниже.

Каталожный номер (артикул) — 1118-2902840.

Таблица рекомендуемых производителей

№ п/п	Производитель	Артикул производителя	Цена 2020 год, руб	Комплектация
Особенности	Стопорные кольца	Защитный колпак
1	VBF Россия Аналог	1118-2902840-01	700	— Обойма из закаленной стали; — Изготовлен по ГОСТу; — Повышенный срок службы; — Качественная смазка.	—	—
2	НПП «Система Технологий» Россия Аналог	SS10113/11180-2902840-00	900	— Бесшумность; — Гашение вибрации; — Работа при низких температурах; — Защита от грязи и пыли.	—	—
3	АвтоВаз Россия Оригинал	1118-2902840	750	— Оригинальное изделие; — Гарантия 1 год; — Долговечность.	—	—

Совет:

Когда ставите опорные подшипники сс20 на калину, рекомендуется установить новые «ВиброШумоизоляторы» для пружин из синтетического каучука, они смягчают нагрузку на подвеску и амортизаторы, чтобы не пошла трещина на опоре стойки Калины, а так же это предотвращает другие неисправности.

Важно знать:

Внутри пластикового корпуса опорного подшипника от VBF расположен упорный шариковый однорядный подшипник, маркировка по ГОСТ — 8112Н, по ISO (51112).

Таблица размеров подшипника 8112Н и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр тугого кольца, d	mm	60
Внешний диаметр тугого кольца, d1	mm	85
Внутренний диаметр свободного кольца, D1	mm	62
Внешний диаметр свободного кольца, D	mm	80
Монтажная высота	mm	17
Грузоподъемность динамическая	kH	41,5
Грузоподъемность статическая	kH	95,0
Номинальные обороты	об/мин	3600
Осевой зазор	mm	—
Тип стали	—	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	kN*M	220
Шероховатость колец	Ra	0.32
Количество шариков	шт.	24
Диаметр шарика	mm	8,731
Радиус монтажной фаски, r	mm	1,5
Вес	г.	295
