Задняя подвеска автомобиля 4х4 Рено Дастер

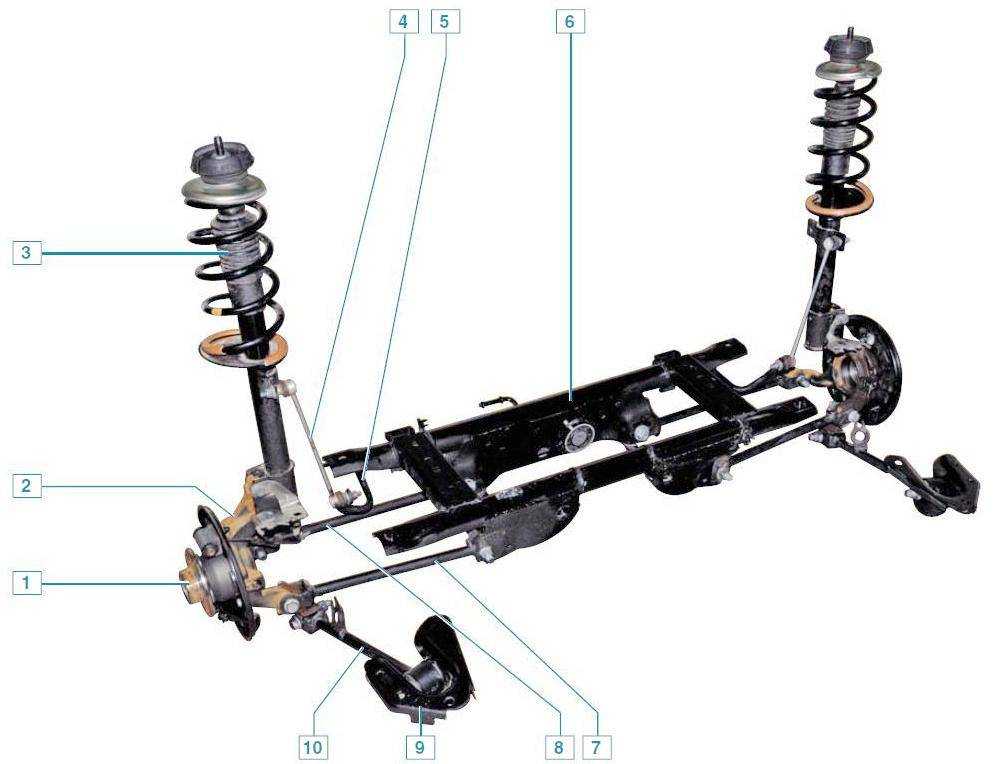

Задняя подвеска: 1 – ступица заднего колеса; 2 – кулак; 3 – амортизаторная стойка; 4 – стойка стабилизатора поперечной устойчивости; 5 – штанга стабилизатора поперечной устойчивости; 6 – подрамник; 7 – передний поперечный рычаг; 8 – задний поперечный рычаг; 9 – кронштейн кузова; 10 – продольный рычаг

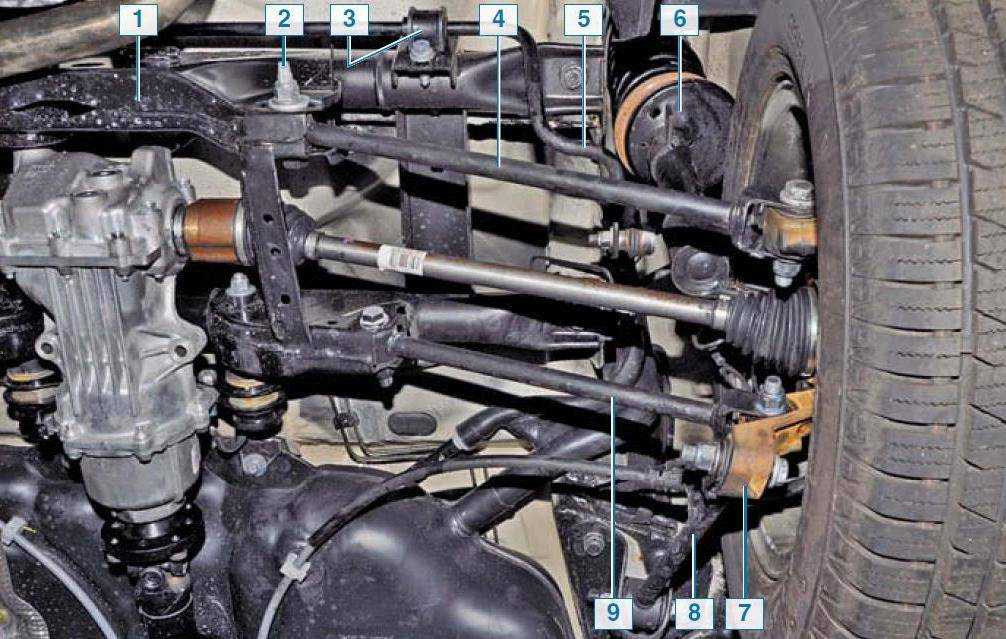

Элементы задней подвески на автомобиле: 1 – подрамник; 2 – болт с эксцентриковой шайбой; 3 – скоба крепления штанги стабилизатора поперечной устойчивости; 4 – задний поперечный рычаг; 5 – штанга стабилизатора поперечной устойчивости; 6 – амортизаторная стойка; 7 – кулак; 8 – продольный рычаг; 9 – передний поперечный рычаг

Задняя подвеска – независимая, многорычажная c цилиндрическими витыми пружинами и телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на кузов автомобиля через его колеса.

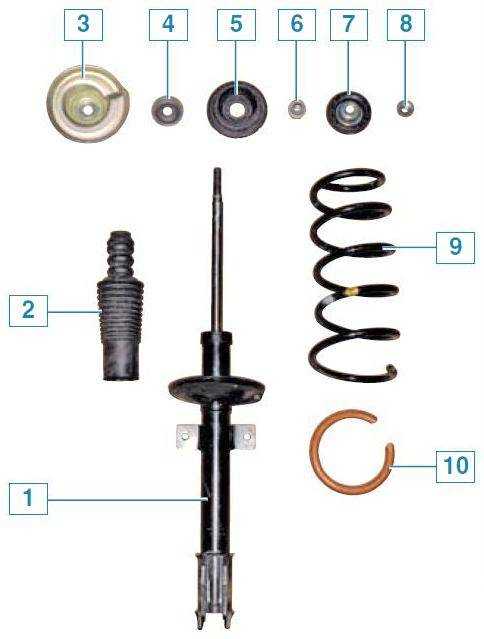

Элементы амортизаторной стойки: 1 – телескопическая стойка; 2 – буфер хода сжатия с защитным чехлом; 3 – верхняя опорная чашка пружины; 4 – подшипник верхней опоры; 5 – верхняя опора стойки; 6 – гайка крепления верхней опоры; 7 – резинометаллическая опорная шайба; 8 – гайка крепления амортизаторной стойки к кузову; 9 – пружина; 10 – виброшумопоглощающий чехол пружины

Амортизаторные стойки включают в себя упругие элементы – пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой. Амортизаторы стоек препятствуют колебаниям кузова, что соответственно сказывается на безопасности и комфортабельности движения. Амортизаторная стойка внизу крепится к кулаку двумя болтами с гайками, а верхняя опора стойки крепится к кузову гайкой. Правая и левая амортизаторные стойки взаимозаменяемые. Кулак через сайлент-блоки соединен двумя поперечными рычагами с подрамником задней подвески и одним продольным рычагом – с кронштейном, закрепленном на кузове. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля – поперечными рычагами подвески. Левый и правый кулаки задней подвески – невзаимозаменяемые. В кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке стопорным кольцом. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой. Для повышения поперечной устойчивости и уменьшения углов крена кузова установлен стабилизатор поперечной устойчивости. Концы штанги стабилизатора через стойки с шаровыми шарнирами соединены с амортизаторными стойками. Стойки стабилизатора взаимозаменяемые. Штанга стабилизатора крепится двумя скобами через резиновые разрезные подушки к подрамнику задней подвески. Штанга изготовлена из пружинной стали. Из углов установки задних колес регулируется только их схождение. Задний поперечный рычаг подвески соединяется с подрамником болтом, имеющим эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется схождение колеса.

Соединение заднего поперечного рычага с подрамником: 1 – кронштейн подрамника; 2 – болт с эксцентриковым пояском и шайбой; 3 – задний поперечный рычаг

При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет заднего поперечного рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси – угол увеличивается. Угол развала колес задан конструктивно геометрией подвески и в эксплуатации регулировке не подлежит. Угол можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов не соответствуют контрольным значениям необходимо проверить состояние элементов задней подвески.

Левый кулак задней подвески: 1 – кулак; 2 – подшипник ступицы заднего колеса; 3 – отверстие под датчик ABS; 4 – сайлент-блок переднего поперечного рычага; 5 – сайлент- блок продольного рычага; 6 – тормозной щит; 7 – сайлент-блок заднего поперечного рычага

Детали стабилизатора поперечной устойчивости: 1 – стойка стабилизатора; 2 – скоба; 3 – подушка; 4 – штанга

Источник статьи: http://www.renault-duster.dv13.ru/zadnyaya-podveska-avtomobilya-4×4/

Как открутить гайку на крутящимся штоке стойки

Че делать мужики не крутится вдшку лил тоннами толку ноль.все ключи по разгибал.

Комментарии 18

Это на машине делать надо, пройденный этап, на снятой стойке только шток слижешь и ключи поломаешь

Тоже такое было ездил в шиномонтаж гайковёртом и газовым ключом за шток откручивали, теперь у меня свой электрогайковёрт bosch, знакомым когда помогаю по ремонту очень часто спасает (недавно на старой 9-ке переднюю подвеску делал болты кулак-стойка только им смогли провернуть в теле + дофига чего болгариным спиливал благо запчасти новые были куплены ). Если амортизатор под замену можно болгаркой шток распилить, а там проще будет, под ключ можно подточить и в тиски зажать.

Тема в разделе «Ремонт Ауди», создана пользователем unitvisual, 12 мар 2009 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.

Опоры двигателя.

Основной компонент этой детали – резиновые втулки. Определить состояние детали можно по ее внешнему состоянию. Если есть проблемы, то при визуальном осмотре будут видны надрывы.

Нужно помнить, что несвоевременная замена одного из компонентов увеличивает нагрузку на остальные. Поэтому, своевременно сделанный ремонт может не только сэкономить нервы но и значительную сумму денег.

Источник Источник Источник https://carenault.ru/duster/duster-1/preimushhestvo-reno-daster-podveska/
Источник Источник Источник Источник https://expertrenault.ru/hodovaya/prichiny-stuka-podveski-reno-daster

Причины стука подвески на неровностях

Причины возникновения посторонних шумов при работе передней подвески:

Плохо затянутые гайки крепления пальцев стоек штанги стабилизатора и резиновых креплений.
Выход из строя шарниров стоек стабилизатора поперечной устойчивости.
Повреждение резиновой секции, расположенной в опоре передней стойки.
Износ шаровой опоры рычага (например, из-за повреждения резинового пыльника и последующего вымывания смазки из узла).
Металлический стук справа или слева при переезде кочки указывает на разрушение цилиндрических пружин, от которых отламываются витки.
Естественный износ тел качения или беговых дорожек подшипников передних колес. Равномерный гул может возникнуть при недостаточной затяжке гайки крепления (например, из-за ошибки при выполнении ремонта).
Посторонние звуки возникают при смятии или разрушении резинового буфера сжатия, расположенного в передних стойках.

Проверка ходовой части

Тестирование производят на автомобиле, установленном на горизонтальном механическом подъемнике или в гаражном боксе, оборудованном смотровой ямой. Перед началом проверки требуется вывесить переднюю часть машины, обеспечив зазор между протектором покрышек и опорной поверхностью. Затем необходимо оценить состояние резиновых чехлов, защищающих шаровые пальцы. Не допускаются трещины и разрывы, а также следы вытекания смазки через линии стыка пыльника и металлического корпуса шарнира.

Осмотреть подвижные элементы, на которых не должно быть следов повреждений и неровности дорожного покрытия. Состояние шарниров проверяют монтажной лопаткой, не допускается люфт в соединении пальца и обоймы. На опорах рычагов не должны наблюдаться следы старения или механического разрушения эластичной части и отделение резины от металлических обойм. Поврежденные элементы требуется поменять на детали, выпущенные заводом Renault или альтернативными поставщиками (подбор осуществляют по каталогам).

Устранение неприятного звука

Владельцы машин отмечают появление постукивания при проезде мелких неровностей из-за зазора между корпусом опорного подшипника и чашкой кузова (конструктивный дефект платформы B0, на которой построены кроссоверы Duster, Kaptur и легковые автомобили Logan). Для устранения неисправности устанавливают резиновое кольцо, изготовленное из разрезанного поперек эспандера с минимальной жесткостью.

Задняя подвеска

Амортизатор

Внимание – Во избежание асимметрии подвески, необходимо производить замену амортизаторов на одной оси парой. – Для предотвращения повреждений деталей задней подвески (сайлент-блоков, тормозных шлангов и т.д.), не снимать одновременно оба амортизатора. Снимать их поочередно

– Чтобы не допустить деформации, не использовать балку задней подвески в качестве опоры для подъема автомобиля

Снимать их поочередно. – Чтобы не допустить деформации, не использовать балку задней подвески в качестве опоры для подъема автомобиля.

1. Установить автомобиль на двухстоечный подъемник.

2. Снять облицовку заднего колесного кожуха.

3. Отвернуть гайку (1).

4. Снять резиновую втулку (2).

5. Поднять подъемник.

6. Установить гидравлический домкрат с подкладкой в упор под заднюю подвеску в зоне амортизатора.

7. Отвернуть болт (5) нижнего крепления амортизатора.

8. Снять пружину амортизаторной стойки.

9. Повторить операцию с другой стороны автомобиля.

Установка

Болт нижнего крепления заднего амортизатора подлежит обязательной замене.
Гайка верхнего крепления амортизатора задней подвески подлежит обязательной замене.
Установить амортизатор, установив головку амортизатора в гнездо.
Затянуть болт нижнего крепления амортизатора.
Опустить подъемник и поставить автомобиль на колеса.
Совместить головку амортизатора с отверстием в багажном отделении.
Установить резиновую втулку.
Навернуть новую гайку верхнего крепления амортизатора.
Затянуть требуемым моментом болт нижнего крепления амортизатора.
Затянуть требуемым моментом гайку верхнего крепления амортизатора (14 Н·м), удерживая головку болта, при колесах, опущенных на землю.
Повторить эти операции с амортизатором, установленным с другой стороны автомобиля.
Установить облицовку заднего колесного кожуха.

Почему появляется шум и стук в подвеске

Со временем детали изнашиваются, что приводит к появлению посторонних шумов и стуков, особенно при движении по неровной дороге

Очень важно своевременно реагировать на это, так как одна неисправная деталь провоцирует ускоренный износ других, и через короткое время вместо недорогого ремонта может потребоваться замена нескольких узлов. Чаще всего проблемы появляются по следующим причинам:

Износ или повреждение сайлент-блоков. Резиновые проставки со временем теряют упругость или трескаются, что приводит к появлению люфтов и смещению положения деталей.
Выход из строя шаровых опор или шарнирных соединений стойки стабилизатора. Чаще всего это происходит из-за повреждения резиновых пыльников. Вода и грязь попадают внутрь и способствуют быстрому износу детали.
Проблемы с опорами стоек. Этот элемент подвергается высоким нагрузкам и со временем резиновая часть может продавиться или потрескаться, иногда причина в подшипнике, обеспечивающем подвижность соединения.
Выход из строя амортизаторов.
Поломка пружины. Деталь может надломиться, из-за чего появится постоянный шум или же стук, особенно если кусок застрял и мешает нормальной работе подвески.
Проблема со стабилизатором поперечной устойчивости. Чаще всего он не ломается, но изнашиваются подушки крепления к кузову, из-за чего люфт увеличивается и деталь стучит.
Неисправности рулевой рейки. Очень часто проблема в этом узле, а не в подвеске, но по стуку определить причину не получится. Нужно проверять соединения и крепления.
Износ опорных подушек двигателя. Иногда всему виной именно они.

Задняя подвеска Renault Duster

Задняя подвеска переднеприводного (2WD) и полноприводного (4WD) автомобилей имеет существенные различия.

У переднеприводного автомобиля подвеска представляет собой упругую балку с винтовыми пружинами и телескопическими гидравлическими амортизаторами.

Балка задней подвески представляет собой два продольных рычага, соединенных поперечиной U-образного сечения. Благодаря такой конструкции она имеет большую жесткость на изгиб и меньшую на кручение.

Спереди балка закреплена через запрессованные в ее проушины сайлент-блоки, которые обеспечивают балке подвижность в кронштейнах кузова.

Пружины установлены отдельно от амортизаторов. Их верхние опорные чашки крепятся к лонжерону кузова, а нижние приварены к балке. Амортизаторы крепятся сверху к кузову, а снизу — к продольным рычагам балки через сайлент-блоки. На штоке амортизатора установлены защитный чехол 1 (он препятствует попаданию на шток амортизатора пыли и грязи) и ограничитель хода сжатия 2 — буфер.

К продольным рычагам балки крепятся цапфы задних колес и тормозные механизмы.

Подвеска полноприводного автомобиля независимая, с телескопической стойкой с пружиной и амортизатором, двумя поперечными и одним продольным рычагом с каждой стороны. Подвеска оборудована стабилизатором поперечной устойчивости торсионного типа. Рычаги крепятся к кузову, заднему подрамнику, и кулаку через сайлент-блоки.

На заднем подрамнике также крепится задний редуктор, от которого крутящий момент передается на колеса посредством приводов задних колес.

Независимая подвеска задних колес обеспечивает лучшую управляемость.

Шарниры задних поперечных рычагов (через которые они крепится к подрамнику) имеют эксцентрики. Поворачивая их можно изменять положение

заднего колеса относительно кузова и, тем самым, регулировать углы установки колес.

Пружины витые цилиндрические. Стабилизатор поперечной устойчивости задней подвески через резиновые подушки крепится к заднему подрамнику и через стойки связан со стойками подвески.

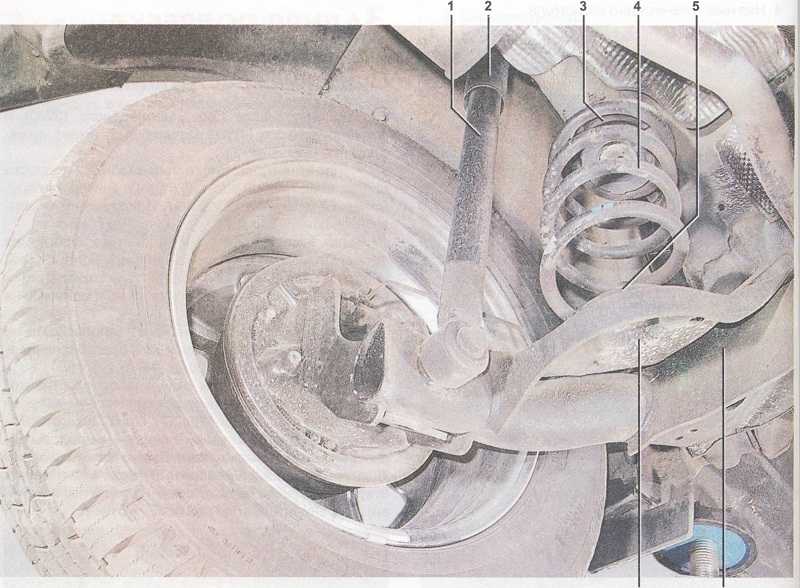

Детали задней подвески переднеприводного автомобиля: 1 — амортизатор; 2 — защитный чехол амортизатора; 3 -верхняя подушка пружины; 4 — пружина; 5 — нижняя опорная чашка пружины; 6 — балка задней подвески; 7 — нижняя подушка пружины

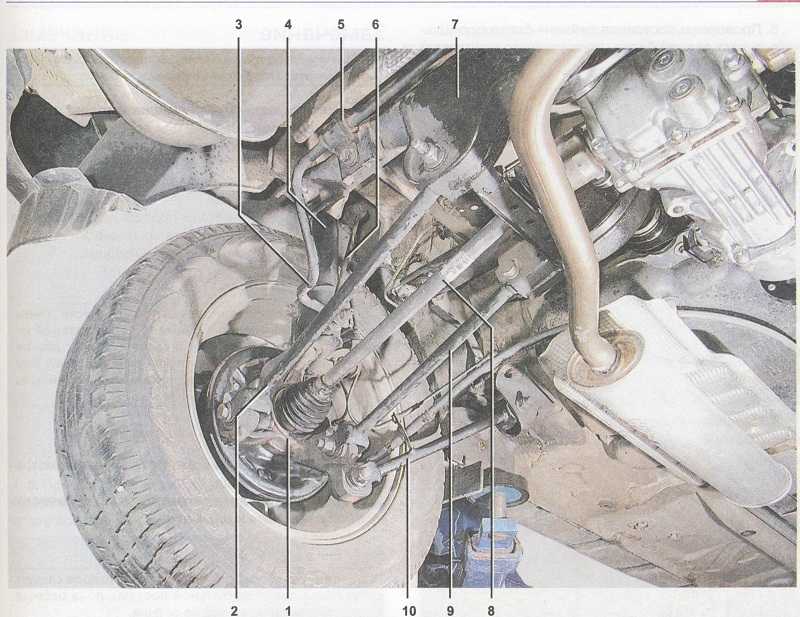

Детали задней подвески полноприводного автомобиля: 1 — кулак; 2 — задний поперечный рычаг; 3 — стабилизатор поперечной устойчивости; 4 — стойка задней подвески; 5 — подушка заднего стабилизатора поперечной устойчивости; 6 — стойка заднего стабилизатора поперечной устойчивости; 7 — задний подрамник; 8 — привод заднего колеса; 9 — передний поперечный рычаг; 10 — продольный рычаг

Руководство по обслуживанию и ремонту Рено Дастер

https://youtube.com/watch?v=c-utZw0td4E

https://youtube.com/watch?v=sJ8i0sfsuBo

Основные неисправности подвески

Большинство неполадок в подвеске Дастера можно диагностировать самостоятельно. Достаточно помнить несколько рекомендаций:

При выходе из строя подшипника при увеличении скорости появляется характерный гул. Также можно обнаружить проблему, если приподнять машину и повращать колесо вручную, любой посторонний звук недопустим.
Стойки стабилизатора даже при малейшем люфте будут стучать на неровностях. Чтобы проверить их, нужно внимательно осматривать соединения и при этом дергать деталь. Если заметно движение или слышен стук, требуется замена.
Стабилизатор поперечной устойчивости проверяется из ямы. Нужно дергать его и следить за состоянием втулок. Если там есть люфт, следует заменить элементы крепления.
Амортизаторы проверяются простым раскачиванием машины. Аккуратно и сильно нажмите на кузов в районе расположения стойки. Если все нормально, машина вернется в исходное положение сразу. Если же она раскачивается, то амортизатор неисправен.
Опорная стойка при повреждении также может быть причиной стука. Выявить проблему проще всего под капотом. В месте крепления должен быть небольшой зазор. Если элемент поднялся и расстояние до кузова увеличилось, это обозначает, что резина стойки продавлена и нужно менять деталь.
Проверить состояние сайлентблоков можно с использованием монтировки. Она подкладывается под рычаг, после чего элемент раскачивается, если есть лишние движения, нужно менять детали. Повреждения нередко можно выявить при визуальном осмотре.
Шаровые опоры вначале осматриваются. Если есть повреждения пыльника или он цел, но при движениях рычага вверх-вниз наблюдается люфт, то деталь нужно менять на новую.

Если с подвеской все в порядке, проверяйте рулевое управление и другие узлы. Стук может издавать что угодно.

Чтобы обеспечить высокое качество ремонта, старайтесь приобретать запасные части премиум-класса: бюджетные детали имеют небольшой ресурс.

Инструкция по замене подшипника

Замена изношенного шарикового подшипника состоит из следующих этапов:

подготовки автомобиля к ремонтным работам;
снятия заднего колеса и тормозного механизма;
демонтажа кулака с рычагов и наконечника полуоси;
удаления колец изношенной опоры;
установки нового элемента;
обратной сборки ступицы и тормозного механизма;
удаления воздуха из магистралей тормозных контуров;
проверки работоспособности узла.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
комплект гаечных ключей для 6-гранных гаек;
набор головок для винтов Torx;
плоскогубцы;
отвертки с плоским жалом;
молоток;
зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Перечень действий при подготовке к снятию кулака задней подвески:

Снять клемму с отрицательного полюса батареи.
Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.

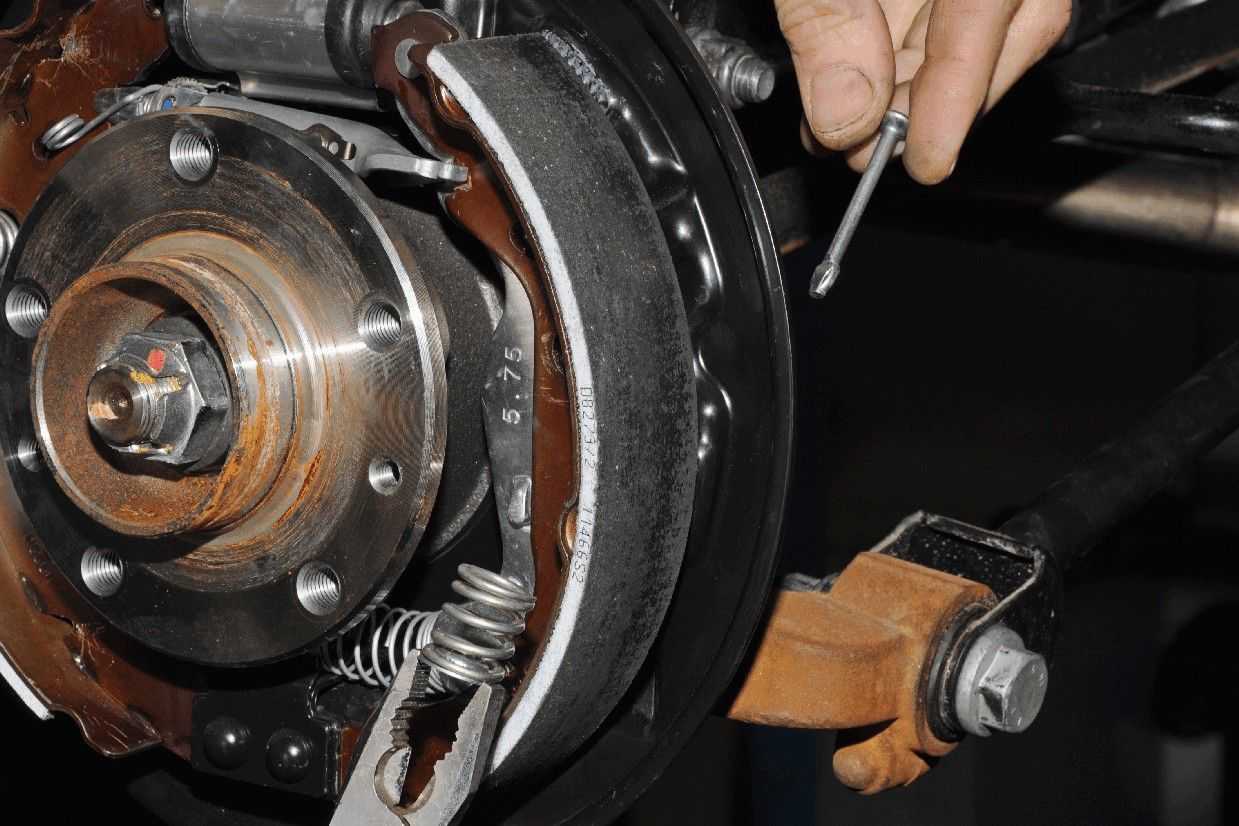

Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

Для демонтажа подшипника необходимо:

Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
По аналогичной методике отделить передний поперечный элемент задней подвески.
Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
Выбить внешнее кольцо при помощи оправки подходящего диаметра.
Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Двигатель H4M

Стартовый двигатель для всей линейки автомобилей Renault построен совместно с Nissan на базе японского мотора HR16 еще в середине 2000-х годов. Это полностью алюминиевый атмосферный бензиновый силовой агрегат 1.6 с цепным приводом ГРМ. Двигатель обладает неплохими тяговыми характеристиками и давно производится в России с очень хорошим уровнем локализации; переведен на возможность работы на бензине АИ-92. По информации из независимых источников, мотор имеет ресурс около 250 тыс. км.

Двигатель со стороны капота отделан добротным слоем теплошумоизоляции, поэтому даже в дизельной машине в салоне достаточно тихо. Капот удерживают два газовых упора — экономить не стали. Похвально!

Доступ практически ко всем навесным агрегатам легкий, что упрощает, ускоряет и делает дешевле послепродажное обслуживание. Кстати, можем отметить прогресс в плане аккуратности: если два года назад на Renault Arkana мы отмечали остатки облоя на стыках корпуса коробки передач, то на новом Duster его практически нет.

Что касается деталей, то и тут Duster почти ничем не отличается от своих собратьев Arkana и Kaptur. Например, на всех используется масляный фильтр немецкой фирмы Mahle японского производства. Все также не очень аккуратно отливает основу воздушного фильтра французская компания Mecaplast. Интересно, что приводные ремни Renault патриотично берет у французского производителя Hutchinson, не очень известного в России.

Добротный генератор поставляет Mitsubishi Electric, подкапотный пластик — турецкой фирмы Teklas, а всевозможные соединительные шланги приходят от немецкого производителя Tristone, у которого есть заводы по всему миру.

Что касается системы охлаждения и сопутствующих агрегатов, то тут практически все предсказуемо отдано на откуп французскому концерну Valeo. Радиаторы, вентиляторы, конденсор, а также многие другие детали, от стартера до салонного фильтра и моторчика привода стеклоочистителей, приходят с разных заводов компании.

Процедура самостоятельной замены

Самостоятельная замена стоек амортизаторов на Рено Дастер не вызывает особых сложностей. При этом нужно учитывать, какая модификация модели ремонтируется. Так, некоторые затруднения возникают, когда нужно заменить задние амортизаторы на версии 4х4. Для выполнения этой процедуры можно не прибегать к услугам автосервисов при условии, если в гараже имеются все необходимые инструменты.

Предварительная подготовка

Проводя замену вышедших из строя деталей, необходимо приобрести новые опоры с подшипниками, стойки стабилизатора, пыльники и пружины. Автомеханики рекомендуют в рамках такого ремонта провести дополнительную процедуру, которая в будущем избавит от неприятных последствий. В частности, для устранения посторонних звуков, возникающих в процессе эксплуатации Рено Дастер 4х4 на бездорожье, необходимо надеть резиновый патрубок на нижнюю часть пружины. Для этого сгодится и кусок садового шланга.

Для замены опор потребуются следующие инструменты:

рожковый ключ на 16 и 18;
ключ для болтов, фиксирующих колеса;
вороток;
головка на 18, 21 и 27;
шестигранник;
Torx T20;
молоток;
стяжка для пружин;
тиски.

В ходе процедуры могут также потребоваться металлическая щетка и смазка. Замену рекомендуют выполнять, приподняв Рено Дастер 4х4 на домкрате. Но при желании можно провести процедуру, установив кроссовер на смотровую яму.

Замена передних стоек амортизатора

Замена передних стоек амортизаторов начинается с того, что нужно открыть капот и одним из ключей надеть на шток. Благодаря этому деталь не будет проворачиваться. Далее необходимо ослабить затяжную гайку, после чего — поставить кроссовер на стояночный тормоз. Под колеса следует установить «башмаки» (кирпичи или нечто другое), которые предотвратят движение автомобиля.

На следующем этапе отсоединяются крепление тормозного шланга и гаек, которые фиксируют тяги стабилизатора к опоре стоек амортизатора. Затем последнем деталь вынимается наружу. Со стороны брызговика осталась еще один компонент, который нужно удалить. После снятия оттуда резинометаллической прокладки необходимо раскрутить гайку, фиксирующую шток.

По окончании описанных действий можно приступать к монтажу стоек амортизаторов в обратном порядке. Завершив эту процедуру, нужно проверить, как работает подвеска на Рено Дастер 4х4. При необходимости следует подтянуть гайки или проверить надежность всех соединений.

Пошаговая замена задних стоек амортизатора

Замена задних амортизаторов на моноприводном Рено Дастер немного отличается от процедуры, проводимой на версии 4х4. В данном случае потребуется демонтировать облицовку, которая крепится на стенки багажного отсека. Далее эти пластиковые детали нужно вынуть, приложив незначительные усилия для того, чтобы отсоединились все защелки.

Высвободив путь к опоре амортизатора, следует раскрутить верхнюю гайку, удерживая шток от проворачивания. В дальнейшем нужно демонтировать оставшиеся компоненты в приведенном порядке:

опорную шайбу;
верхнюю подушку;
болт, фиксирующий к балке рычаг;
гайку (предварительно сжав пружину), закрепляющую опору, чашу и подшипник;
пружину, пыльник и отбойник.

По окончании описанных действий потребуется одеть чашу, подшипник и опору, затянув конструкцию соответствующей гайкой.

Особенности замены стоек на Renault Duster с полным приводом

Проводя демонтаж на версиях Рено Дастер 4х4, потребуется сначала раскрутить гайку, которая фиксирует стойку стабилизатора, и удалить деталь. После этого снимаются амортизаторы. На данном этапе необходимо полить смазкой и несколько раз ударить молотком фиксирующие болты. Затем можно раскрутить крепления и снять требуемые детали.

Шасси

Загнав Renault Duster II на подъемник, мы обнаружили. ту же самую картину, что и два года назад при разборе Arkana. Ступицы, рычаги, приводы, задние тормозные барабаны были покрыты слоем ржавчины. Тогда мы даже направили официальный запрос представительству Renault, почему так происходит. Ответ был абсолютно спокойный: мол, никаких защитных покрытий для этих элементов не предусмотрено, потому что слой ржавчины никак не влияет ни на ездовые характеристики автомобиля, ни на надежность, ни на эстетическое восприятие, так как эти детали не видны владельцу.

Передние дисковые тормоза — по-прежнему немецкой фирмы Ate. Задние барабаны все также поставляет АвтоВАЗ — правда, разобрав механизм и приглядевшись, можно увидеть маркировки компании Bosch. Так что в очередной раз подчеркнем, что никаких проблем с эффективностью барабанных тормозов на Renault нет.

Судя по маркировке и косвенным признакам, амортизаторы для Renault продолжает поставлять компания Cofap, входящая в известный итальянский концерн Magneti Marelli. Точно известно, что сделаны они на одном из европейских заводов. Приводные валы и ШРУСы — от британского концерна GKN.

Многие отмечают, что на Renault неудобно сделана выхлопная система: она цельносварная. Мол, при выходе из строя одного элемента придется менять трубу целиком. На самом деле это не совсем так. В своих рекомендациях Renault действительно советует менять все разом, однако тут же оговаривается, что при необходимости неисправный элемент выхлопной системы вырезается и меняется на новый по отдельности, для чего на самой трубе даже сделаны специальные метки.

Особенности элементов подвески Рено Дастер

Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.

Стойка стабилизатора поперечной устойчивости

Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.

Штанга поперечной устойчивости

Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.

Стойка амортизатора

Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.

Рычаг и шаровая опора Дастер

Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.

Поворотный кулак, подшипник ступицы.
Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
Амортизатор задней подвески
Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.
Пружина Рено Дастер (актуально для переднеприводного авто.)
Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.
