Как ремонтировать подвеску хендай акцент своими руками?

Рычаг подвески впереди Hyundai Accent

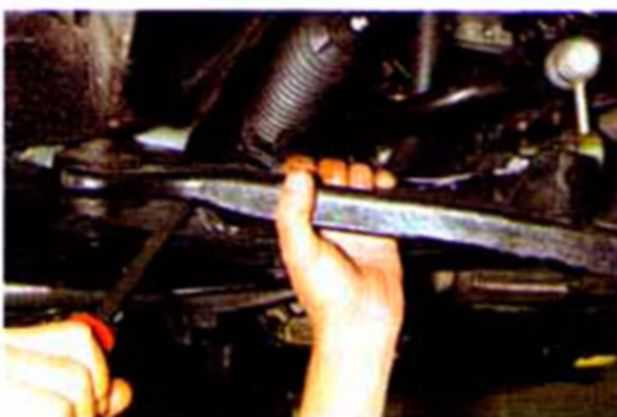

Провести замещение сайлентблоков рычага можно только при помощи специализированного оборудования и при наличии определенных умений, смену рычага выполняем совместно с сайлентблоками.

Монтаж рычага подвески спереди Hyundai Accent осуществляем в возвратном алгоритме. Монтируя опору шаровой в кулак поворота ,вставьте палец таким образом, чтобы появилась возможность накрутить винт хотя бы на некоторое количество оборотов пальца.

Поднимите рычаг и надежно затяните крепежные винты. Иначе, когда в кулак поворота будет полностью запрессован опорный палец, накрутить винт на палец не будет возможности. Зазор в промежутке торца части резьбы и плоскости шарнира снаружи будет незначителен. Поставьте машину на колеса и затяните крепежные винты рычага, перед этим подожмите подвеску впереди авто.

Недостатки ходовой части корейского бюджетника

Камнем преткновения у Хендай Акцент является задняя подвеска, которая до недавнего времени была самым слабым местом модели. С февраля 2012 года ситуация координально изменилась.

Производитель учел все недостатки и произвел модернизацию ходовой части не только сзади, но спереди. Изменения коснулись аммортизаторов, которые слали более жесткими, и пружин, толщина которых увеличилась на 0,5 миллиметра. Данные улучшения добавили автомобилю жесткости и улучшили управляемость.

До этой даты авто выпускалось с ходовой частью, которая проявляла себя при движении далеко не с лучшей стороны. Так как ставка компании была сделана на комфортную плавность хода, то при езде по дорогам с неудовлетворительным покрытием на высоких скоростях наблюдалось неуверенное поведение кормы автомобиля: раскачивание и подруливание задней оси.

При высокой загруженности корейца, владельцами был отмечен минимальный диапазон работы задней ходовой части, которая с легкостью пробивалась при попадании колеса в выбоину.

К счастью все недочеты задней подвески Хендай Акцент были устранены, руководство корейского автогиганта с похвальной серьезностью отнеслось к необхожимости соответствующих изменений.

Регулировка углов колес спереди

Элементы передней подвески:

• 1 — амортизаторная стойка
• 2 — пружина
• 3 — ступица колеса
• 4 — шаровая опора
• 5 — поворотный кулак
• 6 — рычаг
• 7 — стойка стабилизатора поперечной устойчивости
• 8 — штанга стабилизатора поперечной устойчивости
• 9 — передний сайлент-блок рычага
• 10 — задний сайлент-блок рычага

Твердую стабильность и надежную управляемость Hyundai Accent обеспечивают колеса впереди машины. Они располагаются под необходимыми углами в отношении корпуса и подвески. Регулированию подлежит исключительно угол схода колес. Конструктивные особенности угла развала, угла продольного наклона оси при повороте позволяют не выполнять их регулирование. Это обеспечено в технических характеристиках машины.

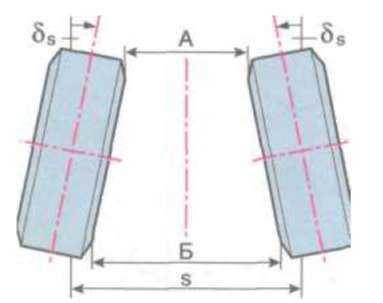

• Б-А — схождение передних колес
• А и Б — расстояние (мм) между закраинами ободьев колес спереди и сзади
• 5s — угол схождения передних колес
• S — колея

В каждой машине регулируют схождение — это угол, измеряемый между плоскостью наклона колеса и осью авто, расположенной продольно. Именно схождение отвечает за необходимое расположение колес при передвижении. Скоростной режим и завороты под различными углами не оказывают значительное влияние на режим движения Hyundai Accent. Факторы, указывающие на искажение угла схождения колес от установленных границ: изнашивание шин в поперечной направленности остроконечного вида, взвизгивание шин при поворотах, увеличенный расход горючего. Регулировка схождения изменяется удлиненностью рулевых тяг. Осуществляйте циркуляцию шестигранника тяги руля, при этом не забудьте отпустить контргайку концевика тяги. Передвиньте маленький хомут чехла тяги руля, чтобы не произошло перекручивания чехла.

т — угол продольного наклона оси поворота

Также регулировке подлежит угол наклона разворота оси в продольном положении. Этот угол измеряется промеж вертикалью и прямой, которая проходит сквозь центральную часть опоры шаровой при развороте и шарикоподшипнике опоры вверху стойки амортизатора. Он стабилизирует управляемость колес по направленности передвижения прямо. Факторы, указывающие на изменение значения угла: отступление машины в бок от направления передвижения, необходимость прикладывания различной степени усилий при совершении разворотов вправо и влево, изнашивание шин с наклоном в одну сторону.

у — угол развала колес

Что же называется развалом? Это угол в промежутке между поверхностью кручения колеса и вертикалью. Развал устанавливает колесо при передвижении правильно в момент работы подвески. Если отступление угла от установленной нормы будет чрезмерным, то возможно отступление машины от прямолинейности в передвижении и изнашивание протектора шин будет в одну сторону. Провести контролирование показаний углов монтажа колес впереди и регулирование их положения можно на станции техобслуживания. Установите узел руля в положение нейтрали перед началом регулировки, колеса должны располагаться прямо.

Установите Hyundai Accent на горизонтальной плоскости и обеспечьте нагрузку, соблюдая рекомендации производителя. Если на каждом сиденье впереди авто будет по 70 килограммов, половина бака будет заполнена горючим, давление в шинах соответствовать норме и система подвески спереди автомобиля не будет иметь зазоров, то показатели углов будут показывать такие показатели:

• схождение — от 0 до 3 мм;
• развал — от 0 градусов до 30”;
• угол наклона оси при повороте в продольном положении — 1 48″±30″.

Подробнее о достоинствах обновленного Hyundai Accent

Если учесть тот факт, что вышеуказанные неприятные моменты остались в прошлом, то в копилке данной модели остались только плюсы.

Основные аргументы в пользу авто

1. Самым очевидным является уровень цен на различные модификации автомобиля. Даже при базовой комплектации, он может похвастаться довольно широким списком оснащения, который с легкостью можно расширить путем включения дополнительных опций.
2. Силовые агрегаты, в сравнении с конкурентами, отличаются большей мощностью и экономичностью. Модель получилась достаточно резвой, демонстрируя при этом неплохие результаты расхода топлива.
3. Являясь представителем бюджетного сегмента, авто выглядит достаточно свежо и эффектно — о серой безликости, которой характеризовалось предыдущее поколение можно смело забыть.
4. Применяемые материалы отделки приятно выглядят, на ощупь соответствуют визуальным ощущениям, а качество сборки не вызывает никаких нареканий.
5. Accent — обладатель лучшей в классе грузоподъемностью, его габариты обеспечивают комфортное передвижение.

Недостатки ходовой частиНедостатки ходовой части

Подвеска впереди Hyundai Accent

Колеса впереди Hyundai Accent имеют независимую подвеску. Она оснащена гидравлической стойкой с амортизаторами и рычагом треугольной формы. Стабилизатор поперечной устойчивости соединяет рычаги справа и слева.

Телескопическая стойка оснащена: витой пружиной цилиндрической формы, ее чашкой опоры вверху, демпфирующей прокладкой из резины. Вверху имеется опора стойки с шарикоподшипником и буфер хода сжатия (кожух защиты в наличии). Крепежные винты надежно удерживают кулак поворота.

Опора стойки вверху прикреплена винтами к основе корпуса. Эластичная основа опоры разрешает стойке покачиваться при движениях подвески. Таким образом гасятся колебательные движения высокой частоты. Шарикоподшипник впрессован в опору. Он осуществляет одновременный поворот амортизаторной стойки и колеса управления.

Телескопический амортизатор гидравлики вмонтирован в корпус стойки амортизатора. Кулак поворота присоединен частью внизу к рычагу подвески спереди. Он надежно скреплен с шаровой опорой, которая впрессована в рычаг. Перед вами штанга из пружинной стали — это и есть стабилизатор устойчивости в поперечном положении. Рычаги подвески находятся в соединении с шаровыми шарнирами. Скобы сквозь подушки из резины крепят к корпусу, стабилизатор в его середине. Кулак поворота надежно впрессован и прикреплен стопорными кольцами. В шарикоподшипник при помощи колец внутри вмонтирована колесная ступица. Болт помогает затянуть подшипник шарнира привода колеса снаружи.

Возможные неисправности задней подвески

Почувствовать, что подвеска вашего автомобиля работает уже не с полной отдачей, можно и на движущемся автомобиле. Это становится заметно по продольной раскачке на дорожных волнах загородного шоссе, если появился стук в задней подвеске или другие посторонние звуки.

Но затягивать с полной диагностикой подвески не стоит, в противном случае это может привести к дополнительным затратам на ее ремонт и обслуживание. Среди основных неисправностей, которые потребуют вмешательства, можно назвать такие.

1. Износ сайлентблоков крепления рычагов. Проявление такой неисправности обычно выражается в том, что стучит задняя подвеска и происходит отклонение от прямолинейной траектории в движении.
2. Выход из строя амортизационной стойки, что можно понять по масляным подтекам из нее и при раскачке кузова автомобиля.
3. Потеря пружиной задней стойки своей жесткости. Такая неисправность проявляется проседанием автомобиля. При серьезных ударах на неровностях возможно разрушение пружины.
4. Износ или повреждение стабилизатора поперечной устойчивости.

Схема подвески

Подвеска переднего колеса автомобиля Hyundai Accent — независимая, типа «качающаяся свеча», с телескопической гидравлической амортизаторной стойкой и поперечным треугольным рычагом. Правый и левый рычаги подвески соединены между собой стабилизатором поперечной устойчивости.

На телескопической стойке установлены: витая цилиндрическая пружина, верхняя опорная чашка пружины с резиновой демпфирующей прокладкой, верхняя опора стойки с подшипником и буфер хода сжатия с защитным кожухом. К амортизаторной стойке двумя болтами прикреплен поворотный кулак.

Верхняя опора стойки крепится тремя гайками к кузову. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания. Запрессованный в опору подшипник позволяет амортизаторной стойке поворачиваться вместе с управляемым колесом.

Элементы передней подвески: 1 — амортизаторная стойка; 2 — пружина; 3 — ступица колеса; 4 — шаровая опора; 5 — поворотный кулак; 6 — рычаг; 7 — стойка стабилизатора поперечной устойчивости; 8 — штанга стабилизатора поперечной устойчивости; 9 — передний сайлент-блок рычага; 10 — задний сайлент-блок рычага.

В корпусе амортизаторной стойки автомобиля Hyundai Accent установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом передней подвески через шаровую опору, запрессованную в рычаг. Стабилизатор поперечной устойчивости — штанга из пружинной стали. Концы стабилизатора через стойки с шаровыми шарнирами соединены с рычагами подвески. Средняя часть стабилизатора крепится к кузову двумя скобами через резиновые подушки. В поворотный кулак запрессован и закреплен стопорным кольцом двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренние кольца подшипника с натягом установлена ступица колеса. Подшипник затягивают гайкой на резьбе хвостовика корпуса наружного шарнира привода колеса и в эксплуатации не регулируют.

Подвеска заднего колеса — независимая, с гидравлической телескопической амортизаторной стойкой, продольным и двумя поперечными рычагами. Левый и правый кулаки подвески соединены между собой стабилизатором поперечной устойчивости.

На телескопической стойке установлены: витая коническая пружина, верхняя опора с резиновой прокладкой и буфер хода сжатия с защитным кожухом. Верхняя опора крепится тремя гайками к кузову. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания. В корпусе стойки установлен телескопический гидравлический амортизатор. К амортизаторной стойке двумя болтами крепится кулак.

Нижняя часть кулака через сайлент-блок соединена с продольным рычагом. Другим концом продольный рычаг крепится через сайлент-блок к кронштейну, закрепленному на кузове.

Два поперечных рычага через сайлент-блоки крепятся осью к проушинам кулака. Другими своими концами рычаги крепятся через сайлент-блоки к поперечине кузова.

Стойки стабилизатора поперечной устойчивости крепятся через резиновые подушки к кулакам и через шаровые шарниры — к штанге стабилизатора. Штанга стабилизатора крепится к кузову через резиновые подушки двумя скобами. В кулак запрессована цапфа, на которую установлена ступица колеса, выполненная заодно с двухрядным шариковым радиально-упорным подшипником закрытого типа. Ступица закреплена на цапфе кулака гайкой. На автомобилях с АБС на наружную поверхность ступицы напрессован зубчатый венец датчика скорости.

Салон и кузов

Обустройство салона Hyundai Accent не вызывает никакого беспокойства. Единственный момент – каждые 20-30 тыс. км пробега плотно засоряется воздушный фильтр. Не без изъянов оказался и центральный замок. Время от времени он, зачастую неизвестно по каким причинам, даёт сбой. Также следует отметить постукивание спидометра, возникающее также неизвестно по каким причинам.

Кузов произведён из качественного материала. Он легко противостоит природным явлениям, не поддаваясь коррозии в течение 7-8 лет. Появление ржавчины на кузове Hyundai Accent моложе этого возраста, скорее всего, связано с неестественными причинами.

Свойства задней подвески Хендай Акцент

Крупнейший автопроизводитель Южной Кореи является не только лидером на собственном рынке, но и занимает 4 место в мире по количеству произведенных автомобилей. С учетом ограниченности собственного рынка компания всегда ориентировала свои автомобили на емкий российский рынок.

Одной из наиболее узнаваемых моделей этой компании стала модель Hyundai Accent. Появившись впервые в 1994 году, она прочно заняла место в ряду семейных автомобилей. Этому способствовал предлагаемый машиной высокий комфорт, достойные технические показатели, надежность в сочетании с невысокой стоимостью.

Машина обладает рядом преимуществ с учетом возможности эксплуатации в российских условиях. Достаточно жесткая передняя и задняя подвески Хендай Акцент неплохо справляются не только с любыми режимами движения, но и стойко переносят все тяготы отечественных дорог. Вместе с простой конструкцией машина получила и хорошую ремонтопригодность, когда владелец автомобиля с легкостью справляется с ее обслуживанием самостоятельно.

Замещение ступичного шарикоподшипника на колесе впереди Hyundai Accent

Поместите авто над смотровой ямой. Демонтируйте колесо. Отверткой отогните наконечники шплинта и уберите его.

Опустите машину на колеса и отпустите ступичную гайку.
Колесо установите на место и спустите машину. Зажмите педаль тормоза (лучше, чтобы вам помог друг) или установите фиксатор ручного тормоза, переведите рычаг на первую передачу, установите подпорки под колеса.

Раскрутите ступичный винт и демонтируйте колесо.

Уберите диск тормоза.

Выпрессуйте из кулака поворота палец концевика рулевой тяги, из ушей кулака поворота палец опоры шаровой.

Снимите с хвоста кузова шарнира снаружи ступицу с кулаком поворота. Ступица легко вынимается вручную, если ход застопорится, постучите легонько по торцевой части молоточком.

Выпрессуйте ступицу из кулака поворота. При этом шарикоподшипник внутри ступицы рассыпается, может остаться лишь кольцо внутри. Его передвигаем при помощи зубила.

Съемником отпрессуйте шарикоподшипник.

Плоскости зачистите для запрессовки нового шарикоподшипника.

Поверхность кольца снаружи смажьте моторным маслом.

Проведите монтаж шарикоподшипника в кулак поворота при помощи съемника.

Вставьте стопорное кольцо.
В дальнейшем сборку проведите в порядке обратном данному.

Работы по ремонту задней подвески

Работы по замене втулок проводим на снятом рычаге. При обратной установке необходимо помнить, что на Хендай Акцент установлены углы для задних колес, поэтому, чтобы не прибегать к точной регулировке, стоит наметить положение регулировочного болта перед снятием. Также необходимо учитывать при замене самих рычагов, что правый и левый — не являются взаимозаменяемыми.

При снятии поперечных рычагов первым демонтируем регулировочный болт, открутив регулировочную шайбу с эксцентриком. Второй конец рычага также демонтируется путем откручивания болта ключом на 19, при использовании ключа на 17.

Поперечные рычаги тоже взаимозаменяемыми не являются, поэтому необходимо учитывать эту особенность при обратной установке. При замене стабилизатора поперечной устойчивости машину нужно установить на подъемнике или завезти на эстакаду. Работы проводят в такой последовательности:

• освобождают нижнюю подушку стойки;
• откручивают головкой на 17 гайку крепления стабилизатора к стойке и крепления шарнира стойки к штанге самого стабилизатора;
• демонтируют стойку стабилизатора.

Основным критерием исправной работы стабилизатора поперечной устойчивости является момент силы, который возникает при попытке поворачивания пальца шарового шарнира. Если это значение выходит за предел 1,7-3,2 Нм, то тяга стабилизатора подлежит обязательной замене. Шаровый шарнир не должен иметь люфта.

Следует обратить внимание и на состояние защитных чехлов самого шарнира. В случае установки старого стабилизатора, возможно, их потребуется заменить или добавить некоторое количество смазки

Не следует забывать, что окончательное закручивание всех разъемных соединений лучше проводить после постановки автомобиля на колеса, т. е. под нагрузкой.

Внимательно оценивают все резиновые прокладки, втулки и чехлы и при необходимости обязательно их заменяют. В случае качественного ремонта задняя подвеска Хендай Акцент может прослужить минимум 20 тыс. км для сайлентблоков рычагов, а амортизационные стойки без труда выдерживают не менее 50 тыс. километров.

Перед проведением работ по ремонту задней подвески следует учесть, что, помимо уже перечисленного, могут потребоваться и другие инструменты, детали и средства. Так, при запрессовке резиновых втулок потребуется не только молоток, но понадобится еще и мыльный раствор. А разъединение и соединение резьбовых соединений потребует щетки с металлическим ворсом, а также использование жидкости WD-40.

Источник http://remocars.ru/hyundaiman/accent/zadnyaya-podveska/ustroystvo-zadney-podveski-henday-aktsent.html Источник Источник http://mvpclub.ru/hodovaja-chast-hendaj-akcent/ Источник http://vhyundai.ru/zadnyaya-podveska-remont/

Стойка задней подвески Hyundai Accent

1 – нижняя опора пружины; 2 – верхняя опора пружины; 3 – кронштейн стойки; 4 – самоконтрящаяся гайка, 40–55 Н•м;

5 – гайка, 20–30 Н•м; 6 – пружина; 7 – стойка задней подвески; 8 – гайка, 75–90 Н•м.

Элементы задней подвески

1 – крепежный элемент задней оси; 2 – нижний продольный рычаг; 3 – болт, 40–50 Н•м; 4 – гайка, 100–120 Н•м; 5 – задний стабилизатор поперечной устойчивости; 6 – болт, 17–26 Н•м; 7 – болт, 35–45 Н•м;

8 – гайка*, 130–150 Н•м; 9 – гайка*, 100–120 Н•м; 10 – гайка*, 88–100 Н•м; 11 – гайка*, 130–150 Н•м; 12 – нижний поперечный рычаг (В) задней подвески; 13 – нижний поперечный рычаг (А) задней подвески.

Предупреждение

* Отмечены гайки, которые необходимо затянуть требуемым моментом только после установки автомобиля на колеса.

Снятие

Общие сведения

1. Сложите заднее сидение.

2. Снимите заднюю крышку с арки колеса.

3. Выверните три верхние гайки крепления задней стойки.

4. Снимите заднее колесо.

5. Отсоедините от задней стойки тормозную трубку и датчик частоты вращения колеса.

6

Отверните гайки и достаньте болты крепления стойки к крепежному элементу задней оси и достаньте стойку из–под крыла автомобиля.

Предупреждение
Соблюдайте осторожность, чтобы не повредить стойку задней подвески.

Разборка

Общие сведения

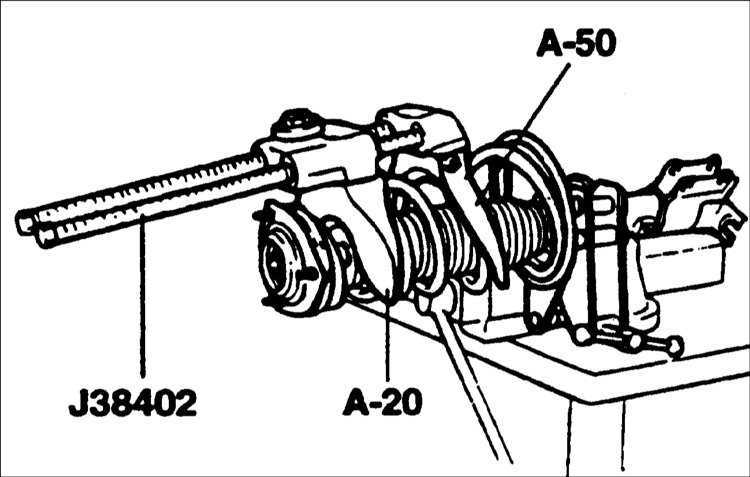

1. Специальным приспособлением сожмите пружину стойки задней подвески. Предупреждение Для сжатия пружины используйте только надежный инструмент. 2. Отверните стопорную гайку в верхней части штока амортизатора. 3. Снимите опору стойки, верхнюю опору пружины, цилиндрическую пружину, пылезащитный чехол и нижнюю опору пружины.

Проверка

Общие сведения

1. Проверьте опору стойки на отсутствие износа или повреждений. 2. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния. 3. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости. 4. Проверьте амортизатор следующим образом: a. возьмитесь рукой за шток амортизатора и несколько раз вдавите и вытяните его из амортизатора; b. проверьте, что шток перемещается плавно, без заеданий, и усилие, прикладываемое к штоку, не изменяется с каждым ходом; c. убедитесь, что при перемещении штока отсутствуют посторонние шумы.

Сборка

Общие сведения

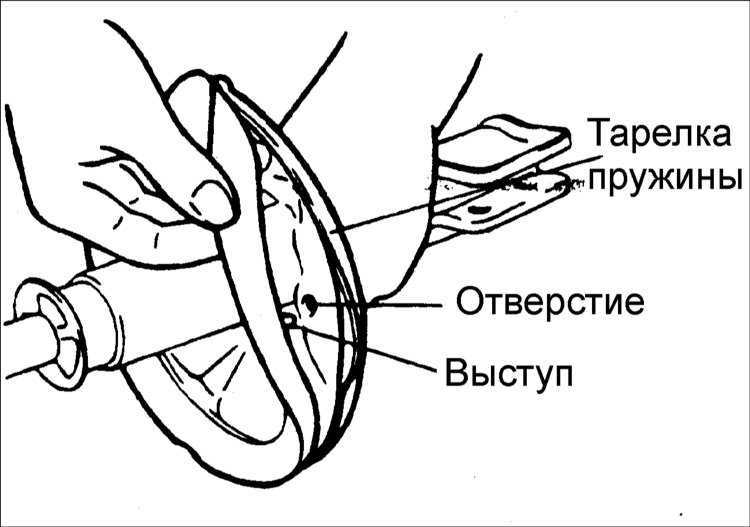

1. Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки пружины. 2. Установите на амортизатор пылезащитный чехол. 3. Специальным приспособлением сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор. 4. Полностью вытяните шток амортизатора и установите верхнюю опору пружины и опору стойки. Предупреждение Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора. 5. Правильно расположите верхний и нижний концы цилиндрической пружины, установив их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно. 6. Расположите болт крепления опоры пружины так, чтобы совместить проекции прокладок, как показано на рисунке. 7. Снимите приспособление для сжатия пружины. 8. Затяните самоконтрящуюся гайку требуемым моментом затяжки. Момент затяжки: 40–55 Н•м

Видео про «Стойка задней подвески» для Hyundai Accent

Hyundai Accent, замена задних стоек стоек стабилизатора, а также замена амортизатора

Hyundai Accent замена задней стойки

Замена стойки и втулок заднего стабилизатора Hyundai Accent 1,5 Хендай Акцент 2006 года Тагаз

Замена стоек

Для замены амортизаторов на Акценте необходимо запастись необходимыми инструментами и позаботиться о безопасности, обездвижив машину. При замене стоек хорошенько зафиксируйте автомобиль на площадке и приступайте к выполнению следующих действий:

1. Обеспечьте удобный доступ к верхней части стойки из салона.
2. Снимите колесо.
3. Отсоедините крепление штока стойки при помощи рожкового ключа на 17 и 19, а также вам понадобится ключ на 6 для удержания штока от прокручивания.
4. Освободите амортизатор от крепления к стойке (используйте ключ на 17).
5. Высвободите 3 гайки при помощи ключа на 12, которые держат верхний конец стойки.
6. Снимите датчик вращения колеса.
7. Демонтируйте амортизационную стойку, опустив ее вниз.

Работы по демонтажу пружины Хендай Акцент необходимо выполнять при помощи специальных тисков и подходящего сжимающего устройства. Когда снимите пружину, оцените ее состояние: на ней не должно быть трещин, коррозии, признаков проседания и деформации.

Задняя подвеска в сборе

Вы далее получите возможность снимать защитные резиновые элементы, которые впоследствии проверяют на отсутствие механических повреждений. После извлечения стойки оцените поверхность: на ней не должно быть масляных подтеков. Проверьте зеркальную поверхность штока, плавность хода, оцените равномерность и тугость движения. Если есть отклонения, замените амортизационные стойки на Хендай Акцент своими руками.

При замене амортизаторов учитывайте, что их всегда меняют попарно. Если вы поменяете всего одну стойку, она не сможет выработать свой ресурс в полной мере из-за изношенной другой. Также амортизаторы следует подбирать одинаковой жесткости и обязательно одного производителя. Половинчатая установка приведет к дополнительным затратам из-за повышенного износа резины и быстрого износа других элементов задней ходовой части Акцента.

Независимо от смены поколений автомобиля амортизаторы всегда оставались неизменными, поэтому проблем с их подбором никогда не возникает. Обязательно перед установкой стоек прокачайте их, чтобы удалить излишки воздуха из полостей и отрегулировать работу пропускных клапанов.

Работа по установке амортизационных стоек на Хендай Акцент выполняются в обратной последовательности. Если понадобится снять продольный рычаг задней подвески, машину надо будет установить над ямой или поднять на подъемнике, а затем выполняются следующие действия:

• ключом на 12 раскрутите кронштейн держателя тросика ручника;
• при помощи двух накидных ключей на 17 выкрутите болт, держащий рычаг, и извлеките болт;
• открутите крепление рычага к кулаку и освободите его.

Далее можете устанавливать на место стойки и собирать все, что разобрали ранее.
