К чему приводит неисправность форсунок шевроле нивы, советы по выбору, промывке и замене

Промывка

Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

Важно: после промывки, когда жидкость в шприце закончится, вытяните поршень. Это поможет удалить нерастворимые отложения с помощью воздушного потока

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Установка

В немецких мануалах я неоднократно читал, что промывку форсов нужно делать раз в 50 тыс. км. У нас этим никто себя не утруждает и обычно этим процессом занимаются, когда машина «перестала ехать»

На самом деле внимание я хотел обратить не на это. На носу и хвосте форсунки находятся уплотнительные резиновые колечки

Наша необъятная страна имеет диапазон температур воздуха от -50 до +50 и очень часто сама форсунка еще живее всех живых, а колечки потрескались и через них пошел подсос воздуха. Так что если задумали снять форсунки для промывки или диагностики, держите наготове «нормальные» колечки

Важно: конечно в идеале после установки других форсов в прошивке надо поменять цифры по статической производительности. Может быть даже сделать ON-line настройку и обкатку

Но как показала практика, электроника «справляется» с данными форсами без влезания в прошивку. Только прошивка должна быть не евро-4 ))) В случае обоих рамп крайне желательна установка бензонасоса повышенной производительности.

Этапы работы:

• Дать двигателю поработать для достижения рабочей температуры
• Отключить предохранитель бензонасоса
• Завести двигатель несколько раз, чтобы снизить давление в системе
• Подключить внешний бензонасос к патрубку для подачи топлива, на регулятор давления повесить шланг обратки и опустить его в емкость с бензонасосом.
• Залить жидкость для промывки в емкость
• Включить бензонасос для проверки герметичности соединений
• Запустить двигатель на полчаса.
• По окончании работы снять систему для промывки и восстановить стандартное оборудование
• Подключить предохранитель бензонасоса.
• Поменять свечи
• Рекомендуется после промывки поменять масло в двигателе. Жидкость для очистки форсунок может попасть через маслосъемные кольца и стечь в поддон.

Для облегчения работы в качестве профилактики можно периодически использовать специальные присадки для двигателя.

Регламент

В соответствии с предписаниями по эксплуатации, замена топливного фильтра Шевроле Нива должна проводиться каждые 30 000 км. Но при езде в неблагоприятных и сложных условиях, к которым относится невысокое качество горючего, запыленность и пр. факторы, рекомендуется сократить интервал.

Работа

Сам топливный фильтр находится внизу машины, перед задним правым колесом, и дополнительно прикрыт пластиковым кожухом.

Перед тем, как самостоятельно поменять топливный фильтр на Шевроле Нива, необходимо загнать машину на эстакаду или яму.

ВАЖНО! При условии включенного зажигания, а также на протяжении определенного времени после его отключения горючее в системе все еще под давлением. Это значит, что если замена осуществляется сразу после завершения езды либо после того, как вынут ключ зажигания, требуется произвести сброс давления в системе

Это значит, что если замена осуществляется сразу после завершения езды либо после того, как вынут ключ зажигания, требуется произвести сброс давления в системе.

Чтобы сбросить давление, необходимо поднять подушку заднего дивана. Это обеспечит доступ к крышке лючка, что привинчена 2-мя саморезами. Их и нужно открутить, а затем снять крышку.

После отсоединить штекер проводов от топливного модуля, предварительно отжав фиксатор на штекере.

Далее для замены топливного фильтра на Шевроле Нива нужно завести мотор и оставить его работать на ХХ, чтобы он выработал бензин (это длится несколько секунд). После следует включить на 2 или 3 секунды стартер.

На этом процедура сброса давления завершена. Но лучше все же оставить машину постоять около суток и только потом приступать к работе.

Следующий шаг – снятие кожуха топливного фильтра. Он закреплен болтом и 2-мя гайками, для выкручивания которых нужна головка на 10.

Затем сдвинуть фильтр, выводя из наконечника трубки штуцер и предварительно сдавив 2 фиксатора наконечника. Это позволит вынуть из хомута сам фильтр.

Примечание. Внутри фильтра будет бензин и его нужно слить в емкость.

Установка нового топливного фильтра на Шевроле Нива осуществляется в обратной последовательности

При этом нужно обращать внимание на стрелку, нарисованную на корпусе – она обязана быть направлена к передку машины (по ходу подачи горючего)

Проверка и замена форсунок Niva Chevrolet

Форсунка системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.

Форсунки закреплены на рампе с помощью пружинных фиксаторов. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами, которые всегда надо заменять новыми при снятии и установке форсунок.

Контроллер управляет электромагнитным клапаном форсунки, который пропускает топливо через направляющую пластину, обеспечивающую распыление топлива.

Направляющая пластина имеет отверстия, которые направляют топливо, образуя конический факел.

Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом.

Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления в рампе форсунок после выключения электробензонасоса, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки.

Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, т.к. некоторое количество топлива будет попадать в двигатель после того, как он заглушен.

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движение автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Снимите топливную рампу (см. «Снятие и установка топливной рампы Niva Chevrolet») и вновь присоедините к ней топливные магистрали.

2. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.

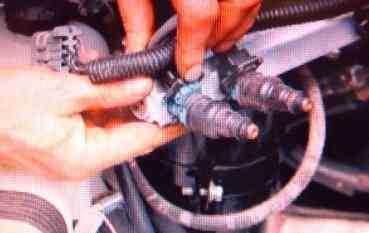

Для снятия форсунки сжимаем пружинный фиксатор колодки проводов и отсоединяем ее от форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

При снятии форсунок, соблюдать осторожность, чтобы не повредить распылители. Форсунка не разбирается

Не допускается погружение форсунок в моющие жидкости, т.к. форсунки содержат электрические узлы.

Не допускается попадание моторного масла внутрь форсунки.

Модели производства с 2009 года выпуска немного отличаются, но принцип одинаков

Отверткой сдвигаем фиксатор форсунки

Снимаем фиксатор

Покачивая форсунку, вынимаем ее из рампы

Поддев отверткой с тонким лезвием, снимаем уплотнительные кольца с корпуса форсунки и распылителя

Уплотнительные кольца форсунки одинаковые

Также демонтируем остальные форсунки

Сопротивление обмотки форсунки проверяем тестером.

Сопротивление должно быть в пределах 11–15 Ом.

Для замены уплотнительных колец форсунок поддеваем отверткой с тонким лезвием и снимаем уплотнительные кольца с корпуса форсунки и распылителя

Аналогично демонтируем другие форсунки.

Установку форсунок на рампу проводим в обратной последовательности.

Для проверки форсунок подсоединяем колодку их жгута проводов к колодке жгута проводов системы управления двигателем, а к трубкам рампы и регулятора давления – топливные шланги.

Устанавливаем в колодку блока реле и предохранителей системы управления двигателем предохранитель электробензонасоса.

Расположив на впускной трубе под форсунками прозрачные колбы (можно использовать пластиковые бутылки), проворачиваем стартером коленчатый вал двигателя.

Формы факелов распыла, а также количество впрыскиваемого каждой форсункой топлива за определенный промежуток времени, не должны заметно различаться.

Отдельно проверяем каждую форсунку, расположив под ней прозрачную колбу и отсоединив от нее колодку проводов.

Подаем двумя проводами на форсунку напряжение 12В от аккумуляторной батареи и включаем зажигание. Из отверстий распылителя форсунки должны идти характерного вида струи, образуя конический факел.

Отключив питание от форсунки, проверяем, не подтекает ли топливо через отверстия распылителя.

Если электрическое сопротивление форсунки не соответствует норме, производительность и факел распыла сильно отличаются от показателей других форсунок, или если форсунка негерметична, то ее необходимо заменить.

Признаки неисправности форсунок

Наиболее частыми признаками нарушения функциональности элементов впрыска топлива являются:

• Нестабильная работа мотора в режиме холостого хода.
• Увеличение потребления горючего.
• Черный дым из выхлопной трубы.
• Потеря мощности.
• Детонация в глушителе.

При поломках форсунок часто возникают сложности с запуском движка. Проблема может проявляться как на горячем двигателе, так и на холодном силовом агрегате.

Перечисленные технические проблемы могут наблюдаться и при иных поломках двигателя, поэтому прежде чем приступить к диагностическим работам не лишним будет проверить систему зажигания и подачи топлива. Наличие ошибок на приборной панели также позволит существенно упростить поиск причины нестандартной работы двигателя.

Признаки неисправности форсунок ВАЗ 2112 16 клапанов

Владельцы отечественных автомобилей с инжекторным двигателем могут также сталкиваться с необходимостью срочного ремонта автомобиля из-за неисправности системы прямого впрыска топлива в цилиндры. В частности, форсунки инжектора ВАЗ 2112 могут выходить из строя раньше срока, поэтому своевременное выявление неисправности позволит постоянно поддерживать авто в хорошем техническом состоянии. На неисправность форсунок этой модели транспортного средства могут указывать следующие симптомы:

• «Плавающие» обороты в режиме холостого хода.
• Увеличение расхода топлива.
• Двигатель запускается с трудом (особенно в непрогретом состоянии).
• Наличие черного дыма из выхлопной трубы.
• Нестабильная работа мотора.

Рывки автомобиля при попытке ускориться также являются характерным признаком неисправности форсунок.

Двигатель ВАЗ 2123-1000260. Характеристика двигателя ВАЗ 2123

Цикл работы двигателя – четырехтактный. Подача топлива в цилиндры – распределенный впрыск. Однорядное размещение цилиндров в блоке. Верхнее расположение распределительного вала. Охлаждение двигателя – жидкостная система с принудительной циркуляцией. Смазка элементов двигателя осуществляется подачей масла от масляного насоса и путем разбрызгивания от вращающихся деталей.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,690
Степень сжатия:	9,3
Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,:	58 кВт.-(81 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	80
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	750-800
Максимальный крутящий момент при 4000 об/мин., Н*м:	127,5
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	127

Особенности двигателя.

Двигатель ВАЗ-2123 можно считать доработанным вариантом двигателя ВАЗ-21214. Изменения позволили адаптировать мотор для установки его на автомобиль Chevrolet NIVA. Двигатель ВАЗ-2123 выпускался в нескольких модификациях. Основным внешним отличием модификаций можно считать положение генератора. До осени 2003 года двигатель выпускался с нижним положением генератора. Привод вспомогательных агрегатов осуществлялся двумя клиновыми ремнями. В дальнейшем моторы собирались с верхним расположением генератора. Для привода вспомогательных агрегатов стал использоваться один поликлиновый ремень с новым механизм натяжения ремня. На данный момент выпускается двигатель ВАЗ-2123-41.

Шатунно-поршневая осталась без изменений от двигателя 21213. Используемый коленчатый вал 21213-1005015, обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Шкив-демпфер(2123-1005058) коленчатого вала рассчитан на работу с поликлиновым ремнем и дополнен задающим зубчатым диском. По зубцам диска датчик отслеживает положение коленчатого вала. Демпфер позволяет снизить крутильные колебания от коленчатого вала и уменьшить шумность работы механизмов. Маховик 2123, выполнен с увеличенным диаметром рабочей поверхности (215мм.).

На двигателе установлена головка блока цилиндров 21214-1003015-30(36), которая рассчитана на применение гидроопор . В головке блока 21214-36(под нормы токсичности Евро-3 и выше), со стороны звездочки привода распредвала, имеются отверстия для размещения и крепления датчика фаз.

Распределительный вал установлен от двигателя 21214.

Привод распределительного вала и масляного насоса осуществляется однорядной втулочно-роликовой цепью (21214-1006040-03). Поэтому на двигателе все приводные звездочки выполнены однорядными. Для повышения производительности масляного насоса, его звездочка имеет меньшее количество зубьев (30 зубьев). Пружинно-гидравлическая система натяжения цепи и ее механизмы соответствуют элементам установленным на двигателе 21214.

Привод водяного насоса, насоса ГУР и генератора осуществляется от шкива, установленного на коленчатом валу с помощью поликлинового ремня. В системе задействованы натяжной и поддерживающий ролики. Шкивы имеют оригинальную конструкцию и соответствуют профилю ремня. Ремень производства № 58436 5РК1888. Параметры ремня: ширина ремня – 17 мм; количество клиньев ремня – 5; длина ремня – 1888.0 мм.

Шеви нива форсунки топлива

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ). 2. Двухфакельные форсунки для рампы без слива. У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении.

В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать.

В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.

Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с. Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе.

То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом.

Теперь конкретика.

Сливная рампа (старого образца)

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика.

Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных».

Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые.

Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Как проверить форсунки нива шевроле

Пропустить и перейти к содержимому

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ). 2. Двухфакельные форсунки для рампы без слива. У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении.

В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать.

В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.

Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с. Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе.

То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом.

Теперь конкретика.

Установка

В немецких мануалах я неоднократно читал, что промывку форсов нужно делать раз в 50 тыс. км. У нас этим никто себя не утруждает и обычно этим процессом занимаются, когда машина «перестала ехать»

На самом деле внимание я хотел обратить не на это. На носу и хвосте форсунки находятся уплотнительные резиновые колечки

Наша необъятная страна имеет диапазон температур воздуха от -50 до +50 и очень часто сама форсунка еще живее всех живых, а колечки потрескались и через них пошел подсос воздуха.

Так что если задумали снять форсунки для промывки или диагностики, держите наготове «нормальные» колечки

Важно: конечно в идеале после установки других форсов в прошивке надо поменять цифры по статической производительности. Может быть даже сделать ON-line настройку и обкатку

Но как показала практика, электроника «справляется» с данными форсами без влезания в прошивку.

Только прошивка должна быть не евро-4 ))) В случае обоих рамп крайне желательна установка бензонасоса повышенной производительности.

Привет всем.I) С покупки машины, а это 10 000км пробега уже, меня всё настораживала заводка машины очень долго… Особенно, когда она постоит на горячую больше 15 минут. Ещё больше настораживало вонючесть выхлопа после заводки машины, взади машины не возможно стоять, всё пахнет бензином. Многие меня уверяли что это нормально, заводиться так и должно, но что то подсказывало, что это не так.Если снять воздушный патрубок и открыть дроссельную заслонку то пахнет бензином. Причина либо форсунки бегут либо клапан на рампе(от него идёт трубка в ресивер).

II)Снятие форсунок не хитрое, но нужно сливать тосол, через расширительный бочок, что бы всё вытекло из печки ).

Проверив давление — Проверка давления , идём дальше.

Вытащил форсунки, опёр на газету и накачав давление, поворотом ключа( без заводки), появились круги, раз закрыты форсунки, какого чёрта, значит бегут. Бежали 3 из 4рёх.

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Особенности установки крошнтейна на видео:

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

• наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
• явные провалы и потеря динамики при попытках резкого ускорения;
• машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Купоны за комментарии!

Хотим отблагодарить вас за комментарий! Выберете один из 3 купонов. Сообщение показывается 1 раз в день – не упустите свой шанс!

Помогите другим пользователям и напишите комментарий о своем опыте: помогла ли вам статья, что можно сделать лучше или по другому.

http://niva-fr.ru/dvigatel-obshhaya-statya/forsunki/http://avtomechanic.ru/niva-chevrolet/toplivnaya-sistema/proverka-i-zamena-forsunok-niva-chevrolethttp://expertniva.ru/dvigatel/promyvka-forsunok-bez-snyatiya-dvigatelya.htmlhttp://nivaexpert.ru/dvigatel/forsunki-shevrole-niva-kakie-vybrat-i-zamena/http://carpedia.club/Zamena-forsunok-Chevrolet-Niva

голоса

Рейтинг статьи

Как проверить форсунки на Ниве Шевроле и Niva Travel?

Наиболее точная проверка выполняется при помощи специального стенда, но автовладелец может оценить состояние форсунки по внешним признакам (загрязнение) или сымитировать работу инжектора. Для этого рампа снимается с двигателя, на все четыре форсунки, отключенные от ЭБУ двигателя (снятые разъемы) подается напрямую напряжение 12 Вольт. В этот момент нужно погрузить все форсунки в стаканы, а напарника попросить включить зажигание.

По факелу распыла можно судить о неисправностях инжекторов:

Если после включения зажигания одна из форсунок начинает сразу пропускать бензин, это значит, что она не держит давление топливной рампы и стремится к переливу. Такой инжектор нуждается в замене. Если распыление какой-то из форсунок не происходит — в ее электрической цепи есть обрыв, такая деталь тоже нуждается в замене.

Конечно, этот метод проверки косвенный, но дает определенную картину о том, что вообще происходит с инжекторами. Для проверки электрической цепи можно воспользоваться старым методом диагностов — просто поменять форсунки местами, включить зажигание и посмотреть, изменится ли номер цилиндра, над которым был обнаружен обрыв цепи инжектора. Если он не изменился, то проблема не в форсунке, а в электропроводке или самом ЭБУ.

Промывка форсунок самостоятельно.

Всем огромный привет ребята.Ну вот руки дошли и до форсунок, благо много разбирать не пришлось.Отсоединил патрубки которые мешают, снял ресивер, далее отсоединил клемы от форсунок, и открутил шланг подачи топлива к рампе, потом снял саму рампу, два болта шестигранника на 5.Вытащил все форсунки и отложил.

Для промывки купил Лавр 1 литр, не знаю насколько он хорош, были и другие средства в магазе, но бютжет был очень ограничен.

Далее что ещё понадобилось :— кнопка без стопора— клема форсунки— два соска колёсных— бутылка пластиковая 1 литр (пустая)— шланг купил который идёт с штекром для подкачки колёс, по размеру самое то, но его я купил ещё года 4 назад, валялся, вот и пригодился.— провода примерно метр 2 шт на плюс и минус.— сверло на 13. Но у меня было только на 12, немного подрезал ножем дырочки.— хомуты 2 шт под размер шланга.— ремкомплект для форсунок.

Вроде все.Далее дома высверлил два отверстия в дне бутылки и в крышке, крышка была от другой бутылки, оказалась короткая, хлипкая, лучше брать хорошую. Которая хорошо закручивается.В отверстия вставил соски, вставлял тонкой стороной на выход, и тянул что бы сосок хорошо встал.

На всякий случай промазал герметиком.Из соска который на дне выкрутил нипель.Вот что получилось

К этому соску подсрединил не длинный шланг в который потом будем вставлять форсунку.

Вобщем собрал все.Бутылку повесил проволокой ккапоту.

Далее взял клему форсунки к ней подсрединил провода, но один провод разрезал и вставил кнопку в разрыв, все заизалировал. Подключил к аккумулятору.Подсоединил форсунку к шлангу, затянул хомутом,

и только после этого налил жидкость в бутылку, немного, грамм 200.И к верхнему соску подключил насос(компрессор) накачал 2.5-3, но у меня один раз пробку выбило так как я писал ранее пробка хлипкая. Поэтому качал до 2.5 — 2.7.Из форсунок вынул сеточки (фильтры)Вытаскиваются они саморезом длинным для удобства, вкручиваете саморез немного, и тяните, и фильтрик извлекается.Сначала мыл форсунки обратной стороной, тоесть в шланг вставлял заднюю часть которая входит в рампу топливную, что бы вымыть грязь если она там есть внутри.Нажимая быстро на кнопку начинается промывка.

Затем снимаем форсунку и переворачиваем обратной рабочей стороной, тоесть заднюю часть вставояем в шланг и затягиваем хомут, так же наливаем жидкостью и жмём кнопку быстрыми движениями

Предварительно накачав бутылку компрессором что бы было давление.Соблюдайте меры предосторожности, не качайте много что бы бутылка не взорвалась.Желательно бутылку разместить куда то в сторону, что бы не перед лицом была.Вобщем промыл все 4 форсунки, жидкости хватило как раз.Далее из ремкомплекта вставил новые филтрики, надел новые резинки.И начал установку. Вставил сначала в рампу и зафиксировал железными скобками, не забывайте про них, а то я один раз забыл

Поставил потом кргда все собрал, это реально, но не удобно.Рампу закрутил, шланг топливный прикрутил, ресивер закрутил, и собрал все остальное, все шланги и патрубки.ИТОГ : Грязи в жидкости после промывки не обнаружена, форсунки были чистые итак. Но для профилактики не помешает.Работа машина без изменений.Никуда не проехался после данной работы, завтра попробую и посмотрю на динамику и все остальное. Не думаю что, что то измениться.Потом ещё капался с патрубком антифриза, появилась дырочка, результат на фото. Из этой дырочки фигачило и налило на выпускной коллектор. Увидел утром. Все исправил.

Вобщем то, как то так.Спасибо всем кто дочитал.Следующее что хочу сделать.— Проверить метки грм после снятия бошки, не уверен что все точно.— замена распредвала с рокерами— Замена катушки зажигания— замена высоковольтных проводов на другие фирмы Тесла.И после этого всего посмотрим на результат.
