✅ регулятор давления топлива приора 16 клапанов

Описание устройства

Устройство и принцип действия этого элемента довольно просты. В момент, когда задняя часть кузова автомобиля поднимается, и расстояние между мостом и кузовом увеличивается, в действия приводится специальный рычаг, который связан в «колдуном». Этот рычаг опускает поршень, который перекрывает канал тормозной жидкости, соответственно давление на задние колодки уменьшается. Колёса не перестают вращаться и, соответственно не уходят в юз.

Сама задумка довольно хитрая, но, как часто происходит – на практике это вызывает сомнения. Ведь если при торможении педаль тормоза нажимается с большим усилием, то в юз переходят передние колёса и автомобиль всё равно начинает заносить. Довольно часто при наблюдении за случившимся дорожно-транспортным происшествием, можно заметить, что автомобили с «колдуном» развёрнуты задом наперёд. Не связано ли это с данной чудо-деталью, которая по своей сути должна предотвратить этот занос?

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран. При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится. Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Прокачка тормозов на Лада Приора

После обслуживания или ремонта тормозной системы автомобиля Лада Приора, необходима прокачка гидропривода тормозов для удаления излишек воздуха. Думаю не стоит рассказывать о том, какие могут быть последствия если проигнорировать данную процедуру.

– при однократном нажатии на педаль — увеличенный ход педали, ее «мягкость»;

– при многократных нажатиях на педаль — постепенное уменьшение хода педали с одновременным увеличением ее «жесткости».

Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

Полезный совет. Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Очередность прокачки тормозных механизмов:

Вам потребуются: ключ «на 8», резиновый шланг, сосуд для сбора тормозной жидкости.

Самостоятельная прокачка тормозов на Лада Приора

1. Проверьте уровень и при необходимости долейте тормозную жидкость в бачок главного тормозного цилиндра до метки «MAX».

Внимание. Доливайте тормозную жидкость только той же марки, как и у залитой в систему. Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками

Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками. 2. Установите автомобиль на осмотровую канаву или подъемник

Установите автомобиль на осмотровую канаву или подъемник

2. Установите автомобиль на осмотровую канаву или подъемник.

3. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.

4. Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме, из которого предполагается удалять воздух.

5. Снимите защитный колпачок с клапана выпуска воздуха.

6. Наденьте резиновый шланг на головку клапана и погрузите его конец в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).

7. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). После последнего качка надо удерживать педаль в нажатом состоянии.

8. Отверните клапан выпуска воздуха на 1/2–3/4 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.

9. Повторяйте операции 7 и 8 до тех пор, пока в вытекающей жидкости не будет пузырьков воздуха. При этом контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте жидкость, не допуская снижения уровня ниже метки «MIN».

10. Снимите шланг, вытрите насухо штуцер клапана выпуска воздуха и наденьте на него защитный колпачок. Прокачайте тормозные механизмы остальных колес, если это необходимо.

Примечания. Не используйте повторно слитую при прокачке тормозную жидкость. Если прокачка гидропривода тормозной системы выполнена недостаточно тщательно, то при нажатии на педаль в конце ее хода будет ощущаться повышенная «мягкость» педали.

Рекомендация. Прокачать гидропривод тормозной системы без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, вверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см2). Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру три-четыре раза. При пробном торможении проверьте работу тормозов.

Прокачка тормозов на Лада Приора своими руками успешно завершена. Напомним, что предыдущая статья была про замену подшипника ступицы на Лада Приора.

http://automn.ru/vaz-2170/vaz-25515-10.m_id-1851.m_id2-1874.htmlhttp://wiki.zr.ru/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Priora_43http://vaz-russia.com/remont-vaz-2170-priora/prokachka-tormozov-na-priore.htmlhttp://womaninred.ru/shema-prokachki-tormozov-priora-bez-abs/http://vazgarage.ru/ladapriora/tormoznaya-sistemapriora/340-prokachka-tormozov-na-lada-priora.html

Замена неисправного клапана

Подлежащий замене регулятор расположен в топливном блоке, куда входят и другие элементы: электрический бензонасос, грубый фильтр и датчик уровня топлива Калины.

Понадобится вытащить блок из бака целиком, а потом менять регулятор. Для этого следует сбросить давление, как об этом сказано выше, после чего снять заднее сиденье. Модуль находится под люком, накрытым ковриком и звукоизоляцией, которая отодвигается в сторону. Надо открутить саморезы и снять люк, затем отсоединить провода и топливные шланги.

Прижимное кольцо, удерживающее узел, выкручивается в левую сторону. Сдвинуть его с места можно легкими ударами молотка по выступу через наставку. Затем из проема аккуратно извлекается топливный модуль вместе с поплавком.

С установленного в нем регулятора надо снять провод и вытащить крестообразной отверткой пружинный фиксатор. После этого клапан легко вынимается и меняется на новый. Перед установкой на место уплотнительные кольца новой детали необходимо смазать свежим моторным маслом.

Осуществляя сборку узла, важно проследить за состоянием прокладок и заменить их в случае износа. При установке топливного модуля в проем надо проследить за его ориентацией, стрелка на крышке должна указывать в сторону багажника. В конце не помешает заново проверить давление, а уж потом можно вкручивать золотник и производить запуск двигателя

В конце не помешает заново проверить давление, а уж потом можно вкручивать золотник и производить запуск двигателя.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак. В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует . Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

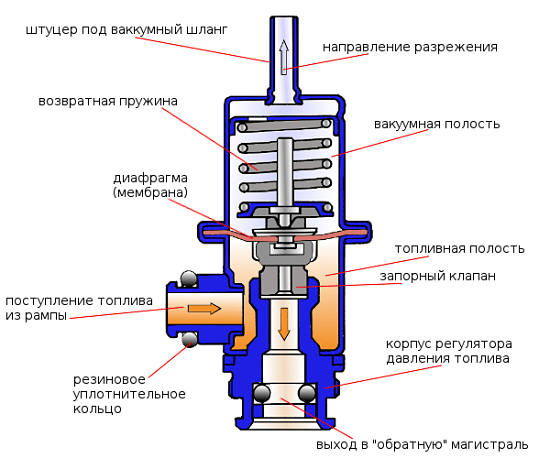

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Замена топливного шланга на Приоре

«Внимание. Топливная система автомобиля находится под давлением даже в момент, когда зажигание автомобиля выключено (остаточное давление сохраняется)

Поэтому перед проведением работ связанных с обслуживанием или ремонтом топливной системы требуется сбросить давление!»

Теперь остановимся на том, как поменять топливный шланг на Лада Приора. Для того чтобы демонтировать изделие потребуется:

Первым, подготовительным этапом выполнения работ будет сброс давления. Для этого понадобится снять заднее сиденье. Открутить места креплений металлического лючка и снять его. Выдернуть фишку питания из разъема бензонасоса.
Переместиться в салон автомобиля. Завести двигатель и дать ему поработать до того момента пока все топливо не закончится и он не заглохнет.
После чего, попробуйте повторно запустить мотор, позволяя стартеру работать на протяжении 3, 4 секунд.
Открыть капот. Найти топливный шланг.
Теперь понадобится найти место соединения нашего шланга с входной металлической трубкой, которая заходит в подкапотное пространство из-под днища авто. Далее необходимо надавить на специальный, пластиковый фиксатор крепления и удерживая его в таком положении, потянуть шланг в противоположном направлении.
Для отсоединения второго конца потребуется найти металлическую трубку, соединенную с топливной рампой. В данном случае, соединительное крепление отличается от указанного в предыдущем шаге. Вам понадобится ключ на 10, при помощи которого и предстоит выкрутить специальную крепежную гайку.
При установке исправного изделия, не забудьте установить новые уплотнительные кольца, которые служат для герметизации соединительных мест. Старые кольца использовать запрещено, а новые устанавливайте только при плюсовых значениях температуры окружающего воздуха.

Мероприятия для продления срока эксплуатации

Топливные шланги Лада Приора,как и на других автомобилях,подвергаются воздействию различных негативных условий (трение, изгибы, перепады температурных режимов). Для продления их эксплуатационных характеристик рекомендуется:

производить периодический осмотр;
подвергаемое повышенному трению изделие, помещать в защитную гофру.

При своевременной диагностике, замене узлов и комплектующих, вы избежите возгораний топлива и прочих негативных последствий.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
Электрический бензонасос (находится в бензобаке);
Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
Форсунки (на модели 2114 их четыре);
Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
Отрезок бензинового шланга длиной 50-70 см;
Штуцер для проверки давления, который будет вкручиваться в рампу;
Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

Колпачок колесного вентиля.
Тонкая отвертка или металлический штырь;
Гаечный ключ с размером под штуцер (обычно на 17 мм):
Манометр.

Чтобы замерить давление в топливной рампе, нужно:

Заглушить двигатель, выключить зажигание;
отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

При включении зажигания;
На холостых оборотах;
На перегазовках ДВС;
При выключении зажигания.

Показания приблизительно должны быть такими:

При включенном зажигании приблизительно около 3 кгс/см²,
Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

Упала производительность бензонасоса,
Забился фильтр тонкой очистки,
Неисправен РДТ.

Если забивается фильтр, то также засоряется и топливная рампа форсунок. Для того, чтобы очистить ТС от мусора и грязи, необходимо снять топливную рампу и прочистить форсунки.

Снятие и разборка топливного модуля

Работу проводим для замены датчика указателя уровня топлива, регулятора давления топлива, сетчатого фильтра и топливного насоса. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля поднимаем подушку заднего сиденья (см. «Снятие заднего сиденья») и отгибаем клапан шумоизоляции, закрывающий крышку лючка в полу кузова под задним сиденьем.

Крестообразной отверткой отворачиваем два самореза крепления крышки лючка…

…и снимаем крышку. Подняв фиксатор колодки жгута проводов…

…отсоединяем колодку от разъема крышки топливного модуля.

Нажав на пружинный фиксатор, отсоединяем наконечник 1 тройника от штуцера крышки топливного модуля. Сжав фиксаторы (в направлении стрелок) наконечника 2 трубки подачи топлива, отсоединяем наконечник от штуцера крышки топливного модуля.

Головкой «на 10» с удлинителем отворачиваем 8 гаек крепления прижимной пластины топливного модуля. Снимаем со шпилек горловины бака пружинные шайбы и «массовый» провод.

Снимаем прижимную пластину.

Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, вынимаем топливный модуль из бака. Сливаем оставшееся в модуле топливо в заранее приготовленную емкость.

При необходимости замены снимаем кольцевую пластмассовую проставку.

Обратие внимание: при последующей установке проставки ее разрез должен совпасть с выступом на крышке топливного модуля

Снимаем уплотнительную резиновую прокладку. Закрываем отверстие в топливном баке, чтобы в него не попали посторонние предметы. Разборку топливного модуля проводим на верстаке. При необходимости замены уплотнительных колец регулятора давления топлива или самого регулятора…

…отсоединяем наконечник провода «массы» от вывода на корпусе регулятора.

Поддев отверткой, вынимаем скобу крепления регулятора давления топлива.

Пассатижами вынимаем регулятор из гнезда крышки модуля.

Снимаем два уплотнительных резиновых кольца регулятора. Устанавливаем регулятор давления топлива в обратной последовательности. Уплотнительные кольца регулятора заменяем новыми. Перед установкой уплотнительных колец регулятора наносим на кольца тонкий слой моторного масла. Для замены датчика указателя уровня топлива или топливного насоса регулятор давления топлива снимать не нужно. С внутренней стороны крышки модуля…

…отверткой отжимаем фиксирующую пластину общей колодки проводов…

…и отсоединяем колодку проводов от разъема крышки. Нажав на фиксатор…

…отсоединяем колодку проводов от топливного насоса. Для снятия датчика указателя уровня топлива…

…отжимаем два фиксатора датчика…

…и сдвигаем датчик по пазам корпуса в сторону крышки.

Снимаем датчик указателя уровня топлива с колодками проводов. Устанавливаем датчик указателя уровня топлива в обратной последовательности. При замене топливного насоса датчик указателя уровня топлива лучше снять, чтобы не повредить его.

Отверткой поддеваем сливную трубку… …и отсоединяем ее от корпуса модуля.

В проточке одной из направляющих стоек крышки модуля расположено стопорное кольцо. Снимаем его, поддев лезвием шлицевой отвертки.

Нажав четыре фиксатора держателя насоса…

…снимаем крышку топливного модуля в сборе с держателем и топливным насосом.

Снимаем с направляющей стойки крышки пружину.

…снимаем сетчатый фильтр.

Вынимаем стопорную шайбу из щели корпуса сетчатого фильтра.

Отверткой отжимаем пластмассовую защелку держателя…

…и пальцем выталкиваем топливный насос из держателя. Нагреваем пластиковую гофрированную трубку на патрубке насоса над емкостью с кипящей водой…

…и снимаем трубку с патрубка насоса. На автомобиле установлен топливный насос BOSCH 0580454035.

В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса Сборку и установку топливного модуля проводим в обратной последовательности

При установке сетчатого фильтра обратите внимание на состояние стопорной шайбы, если она помята, ее необходимо выправить или заменить. При установке топливного модуля в бак…

…стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на штуцерах крышки топливного модуля указывают направление движения топлива. Наконечники тройника и топливной трубки надеваем на штуцеры крышки модуля до щелчков фиксаторов. Перед закрытием крышки лючка в полу кузова под задним сиденьем необходимо проверить герметичность соединений топливного модуля. Для этого подсоединяем клемму провода к «минусовому» выводу аккумуляторной батареи и включаем зажигание.

Признаки и симптомы неисправности регулятора давления топлива

мотор глохнет на холостом ходу;
мощность двигателя сильно снижается;
при ускорении не удаётся добиться нормальной динамики;
машина слабо реагирует на нажатие педали газа;
потребление горючего внезапно сильно увеличивается;
возрастает количество выбросов углекислого газа;
меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

источник

Признаки неисправности регулятора давления топлива у Приоры, ВАЗ

Топливная система современного автомобиля представляет собой сложный механизм, состоящий из множества деталей, и является одной из основных систем. В топливной системе находится множество подвижных элементов одним из которых является регулятор топливного давления. Поступления бензина в камеру сгорания требует постоянного поддержания определенного давления, поэтому для данной операции требуется специальный узел, который соединен как с камерой сгорания (форсунками), так и топливной системой (посредством клапана).

Однако со временем при постоянной и длительной эксплуатации данного агрегата возникают определенные проблемы в виде неисправностей, которые могут повлечь за собой определенные проблемы в эксплуатации.

Составные части

Данная деталь состоит из нескольких основных элементов:

Мембранный клапан является основной частью регулятора и связан с системой подачи топлива и камерой сгорания (рампой форсунок). В большинстве отечественных моделей (таких как Ваз 2115, 2110, 2114 и Лада Приора) данный агрегат представлен, а аналогичной комплектации, так как системы подачи топлива переднепривдных машин данного семейства имеют похожую схему. Поэтому и качество поломок для данных машин аналогично;
Патрубки, подсоединенные к клапанам и камере сгорания с одной стороны и с помощью других клапанов к топливной магистрали с другой. Устройство в моделях ВАЗ 2107 несколько отличается ввиду более старой и ненадежной конструкции. При использовании оборудования для заднего привод используются старые комплектующие устаревшей конструкции (клапан может работать нестабильно при деятельности в карбюраторном двигателе и неправильном выборе обогащения топливной смеси) поэтому конструкция его несколько иная, хотя при возникновении проблем.

Выход из строя

Конструкция данного узла достаточно простая в эксплуатации, однако клапан также может выйти из строя.

Это повлечет за собой определенные негативные последствия и в качестве основных признаков выступят:

Повышения топливного расхода при частичной неисправности элемента. Когда клапан нестабильно выполняет свой функционал давление в рампе и топливной системе падает происходит переизбыток поступления бензина в камеры сгорания из-за чего происходит значительный расход топлива. Также это влечет помимо повышенного потребления бензина повышенный износ элемента, что в конечном итоге приведет к полному выходу детали из строя;
Нестабильная работа двигателя на холостых оборотах. При плохой подаче топлива двигатель не может выйти на оптимальный уровень работы, поэтому регулятор холостого ходя осуществляет свою работу нестабильно. При недостаточном давлении и выходе из строя регулятора давления топлива его подача или прекращается или топливо свободно ходит по системе. Это также может вызвать плохую заводку двигателя, при этом приходится повышать нагрузку на стартер, также приводя к его износу. Этот эффект проявляется при механическом износе клапана, когда выход из строя одной его части обеспечивает плохое уравновешивание давления между топливом и воздухом;
Коленчатый вал не может удерживать постоянный уровень своих оборотов. Этот эффект опасен тем, что при данной неисправности могут быть задействованы многие элементы системы, а неисправность данного регулятора является опосредованной причиной такой поломки. Нестабильная работа коленчатого вала не только дезорганизует водителя, но и снижает ресурс двигателя (хотя и незначительно);
Ухудшение силовых качеств двигателя. При плохом поступлении топлива двигатель не может полностью реализовать свой потенциал при передвижении, поэтому его качества падают. Это вызывает ухудшение динамических качеств мотора и сказывается на его ресурсе;

На видео- признаки неисправности регулятора давления топлива:

https://youtube.com/watch?v=PEMmSVodwLU

Проблемы дизельного мотора

Для дизельных двигателей ситуация в целом аналогична, но также может привести к невозможности завести двигатель, так как при полной неисправности регулятора в дизельном агрегате подача топлива невозможна.

На видео- признаки неисправности регулятора давления топлива дизель:

Для того чтобы устранить данную неисправность необходима полная замена неисправного элемента на новый. Средняя стоимость для отечественных машин составляет порядка 400 рублей.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.
