Как проверить диодный мост генератора ваз-2110 мультиметром

Неисправности генератора и причины его выхода из строя

Сначала немного о конструкции устройства. Главные составляющие генератора – статор (неподвижный элемент), ротор (крутящаяся часть), щетки, блок встроенного реле-регулятора, диодный мост и корпус с подшипниками.

А теперь – о наиболее характерных неисправностях:

Заклинивание подшипников. Эта проблема чаще всего возникает у генератора, находящегося длительное время в эксплуатации. Грязь, пыль, влага постепенно делают свое дело: в результате подшипники заклинивают, ротор устройства перестает крутиться и ремень привода обрывается. Здесь есть нюанс: иногда полной остановки генератора не происходит – его «подклинивает». В этом случае будет слышен характерный свист, свидетельствующий о повышенном трении в разваливающихся подшипниках. При замене этих элементов рекомендуется ставить сразу два новых (в задней части и передней крышке генератора).
Сгорание, межвитковое замыкание роторной или статорной обмотки. Причины этой неисправности тоже не отличаются оригинальностью: это влага и соль на дорогах, которые в «паре» разъедают лаковую изоляцию обмоток, в результате чего происходит замыкание и в конечном итоге перегорание проводов.
Поломка или износ щеток.По конструкции они представляют собой графитовые квадратные или прямоугольные изделия, контактирующие с медными дорожками (контактными кольцами) статора. Чаще всего щетки изнашиваются, реже – ломаются. Иногда их работоспособность удается определить визуально: поставьте машину в темный гараж и пустите двигатель, предварительно открыв капот. Искрение внутри генератора указывает на изношенность щеток.
Неисправности регулятора напряжения. Это электронный блок, задача которого – поддерживать напряжение на одном уровне, обеспечивать поступление номинального тока на аккумулятор и не допускать его перезарядки (что приводит к выкипанию электролита).
Неисправности выпрямительного блока. Он состоит из нескольких электронных компонентов, образующих диодный мост. При выходе из строя хотя бы одного из них, ток перестает выпрямляться, функционирование регулятора напряжения прекращается: бортовая сеть начинает питаться только от аккумулятора, ресурс работы которого ограничен.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Конденсатор

Определение

Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.

Замена в генераторе на ваз 2110

Принцип работы

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд).Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный…

Замена в генераторе ваз 2110

…после того как величины тока на обоих электродах достигают своего максимума конденсатор «сбрасывает» свой заряд далее в электрическую цепь автомобиля, тем самым защищая регулятор от влияния импульсов тока на его входе. В общем, конденсатор генератора выполняет несколько функций:

В схеме регулятора предотвращает переход всей схемы в режим колебаний и исключает возможность появления влияний высокочастотных помех на работу регулятора напряжений (устранение помех и пульсаций);
За счет практически мгновенных циклов заряда/разряда в базовой цепи транзистора ускоряет его переключение, вследствие чего снижаются потери энергии и его нагрев (устранение просадок напряжения).

Диагностика

Замена в генераторе ваз 2110 конденсатора начинается с его диагностики. Основным параметром, по которому можно судить о его повреждении, являются увеличившиеся помехи радиоприемника во время работы двигателя.

Ремонт или замена?

Безусловно, ремонт обходится дешевле замены,
особенно, если стерлись щетки. Эти расходники стоят недорого, замена проводится
легко, без использования специального оборудования.
Также устройство проще восстановить, если разрушены подшипники.

А
вообще, принято условно делить элементы автомобильного генератора на трудно
изнашиваемые и расходники. О последних речь шла выше — щетки, подшипники,
обгонная муфта, ламели, проставки. На них действует определенный срок, после
которого их надо менять. Например, демпферный шкив служит 200-300 тыс. км, графитовые
элементы — 50 тыс. км и т. д.

Техническое обслуживание генератора надо проводить в
срок, а на любой признак (вой, гул, тусклое свечение лампы аккумулятора) быстро реагировать. В противном случае в
скором времени придется менять уже преобразователь, так как после внутреннего
замыкания и поломок трудно изнашиваемых деталей, ремонт нецелесообразен.

Отключение аккумулятора и изоляция генератора

Прежде чем приступить к проверке щеток генератора ВАЗ 2110, необходимо соблюдать некоторые меры предосторожности. Это поможет предотвратить возникновение аварийных ситуаций и обеспечить безопасность работы

Отключите аккумулятор: Прежде чем начать работу с генератором, убедитесь, что вы отключили аккумулятор. Для этого отсоедините клемму «минус» от аккумулятора, чтобы исключить возможность короткого замыкания и других непредвиденных ситуаций.
Изолируйте генератор: После отключения аккумулятора необходимо надежно изолировать генератор, чтобы исключить возможность непреднамеренного подключения питания. Для этого оберните генератор сначала резиновым или пластиковым материалом, а затем изолентой. Убедитесь, что генератор полностью защищен от случайного контакта с проводами питания.

После выполнения этих простых шагов, вы можете переходить непосредственно к проверке щеток генератора ВАЗ 2110 мультиметром. Имейте в виду, что безопасность должна быть вашим приоритетом при работе с электрическим оборудованием автомобиля. Используйте только проверенные инструменты и следуйте указаниям производителя. В случае сомнений или неуверенности, лучше обратиться к специалистам.

Поломка генератора

Характерные признаки его неправильной работы или поломки:

при работающем двигателе горит лампочка разряда аккумуляторной батареи;
генератор греется во время работы;
происходит «выкипание» электролита в аккумуляторе;
низкое напряжение на электроприборах автомобиля: тусклый свет фар или тихий гудок клаксона;
высокие обороты генератора и, как следствие, увеличение яркости фар на холостом ходу двигателя при нажатии на педаль газа;
посторонние звуки при работе электрогенератора (вой, гудение и т. д.);
напряжение на выводах генератора мало отличается при работающем и остановленном двигателе автомобиля.

Ремонт генератора Ваз 2110 своими руками

И так давайте рассмотрим распространенные неисправности генератора Ваз 2110 и способы их ремонта:

Как проверить конденсатор генератора Ваз 2110

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд). Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный

Проверка подшипников генератора Ваз 2110

Довольно часто выходит из строя подшипник генератора, и владелец авто будет слышать навязчивый гул при передвижении. Но необязательно сразу ехать в автосервис, для начала можно самостоятельно определить в подшипнике ли дело.

Как понять неисправность подшипника?

Визуальный осмотр. Если позволяет конструкция автомобиля, можно произвести внешний осмотр детали на наличие трещин в области обойм, повреждений металла, износа посадочных мест.
Если при движении стоит гул генератора, попробуйте подтянуть гайку крепления, которая фиксирует шкив вентилятора. Прекращение постороннего шума после таких манипуляций означает, что замена подшипника генератора не требуется.
Иногда гул прекращается после разбора генератора и проверки стартера с выпрямительным блоком. Это так же подтверждает, что подшипник генератора тут не при чем, а неисправны совсем другие детали.
В случае, когда гул остается, следует почистить контактные кольца с щетками. Лучше всего это делать с помощью обычной тряпки, смоченной в бензине. Если и после этого шум остается, тогда замена подшипников неизбежна.
Что касается заднего подшипника генератора, его неисправность установить гораздо проще. Для этого покачайте наружное кольцо детали и повращайте его. Если кольцо беспрепятственно вращается, и не наблюдается люфта, шума, значит все в порядке. В противном случае запчасть подлежит замене.
Передний подшипник генератора проверяется аналогично предыдущему. Нужно покачивать и вращать переднюю крышку, при этом поддерживая шкив. Заедание, люфт, шум – все это указывает на износ подшипника.

Признаки непригодного к использованию подшипника генератора:

Шум, гул, свистящие звуки при вращении ротора;
Быстрый и чрезмерный нагрев;
Проворачивание шкива;
Нестабильная зарядка.

Как проверить генератор автомобиля мультиметром не снимая с машины, диагностика исправности обмотки в домашних условиях

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно.

Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

ремень передает вращение с коленвала ДВС на шкив генератора
механическая энергия преобразуется в электрическую
диодный мост изменяет переменный ток в постоянный
реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
остальное напряжение расходуется на электроприборы машины

Рис. 2 Конструкция генератора авто

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

блок генератора
возбуждающая обмотка
статорная обмотка
выпрямитель
выключатель
реле лампы контрольной
регулятор напряжения
лампа контрольная
конденсатор для подавления помех
блок трансформатор/выпрямитель
АКБ
стабилитрон
резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
фаза – STA; R; ͠ или W
нуль – МР или «0»
вывод для «+» АКБ – Б; 15 или S
клемма для соединения с бортовым компьютером – F или FR
вывод на выключатель зажигания – IG

Рис. 4 Расположение выводов на корпусе

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
Аккуратно снимаем шкив, шайбы и дистанционную втулку.
Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
Все зависит от степени повреждения его частей. Итак:
Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
Аккуратно снимаем шкив, шайбы и дистанционную втулку.
Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя

В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Факторы, сокращающие ресурс генератора

Заметно сократить ресурс генератора могут:

резкие перепады температуры и постоянная
эксплуатация машины — в подкапотном пространстве в этом случае образуется
вредный конденсат;
плохое качество изготовления
комплектующих — поэтому при замене генератора и его деталей, не стоит экономить
на оригинальных расходниках;
проливы различных технических жидкостей
(антифриза, масла для ГУР) — агрессивные жидкости легко разъедают щетки
преобразователя, а также соединяясь с пылью, образуют токопроводящую среду и
приводят к замыканиям;
внешние факторы — реагенты, грязь,
влага;
износ отдельных компонентов — не только
щетки, но и ремень, подшипники, шкив и т. д.

Регулятор
напряжения и диодный мост имеют сравнительно солидный запас
прочности.

Диодный мост

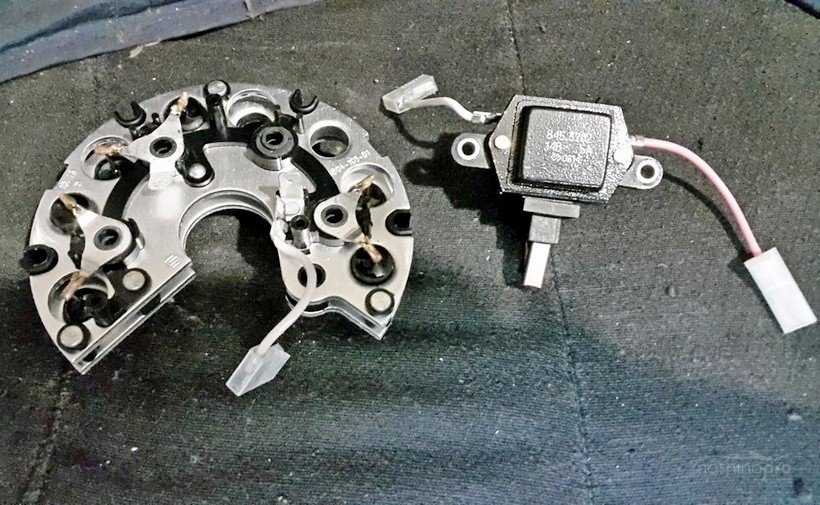

Диодный мост и регулятор напряжения со щеточным узлом

Распространенной причиной неисправности
преобразователя 24/12 вольт в машине является банальный износ и коррозия. Щетки
тоже повреждаются чаще всего именно из-за длительной эксплуатации автомобиля.

Как прозвонить генератор ваз 2110 мультиметром

РЕКЛАМА•HYBRID.AI

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Проверка щеток генератора ВАЗ 2110 мультиметром

Щетки генератора ВАЗ 2110 играют важную роль в процессе зарядки аккумуляторной батареи автомобиля. Они являются частью электромеханического устройства, которое обеспечивает постоянную электрическую мощность для работы всех систем автомобиля.

Проверка щеток генератора ВАЗ 2110 мультиметром позволяет определить состояние этих деталей и принять меры к их замене, если необходимо. Для проведения данной процедуры потребуется мультиметр, который является электротехническим прибором для измерения напряжения, тока и других параметров электрической цепи.

Шаги для проверки щеток генератора ВАЗ 2110 мультиметром:

Выключите двигатель и подготовьте мультиметр

Убедитесь, что двигатель выключен и зажигание отключено.
Установите мультиметр в режим измерения постоянного тока (DC).
Выберите диапазон измерения, соответствующий ожидаемому значению тока.

Найдите щетки генератора и подключите мультиметр

Откройте капот автомобиля и найдите генератор.
В зависимости от конструкции генератора, найдите щетки, расположенные возле коллектора.
Осмотрите щетки на предмет износа и повреждений.
Осторожно подключите мультиметр к щеткам, одну на красный провод, другую на черный провод.

Включите зажигание и измерьте напряжение на щетках

Включите зажигание, но не заводите двигатель.
Измерьте напряжение на щетках генератора при помощи мультиметра.
Запомните полученные значения напряжения.
Сравните измеренные значения с рекомендованными значениями для вашего автомобиля.

Определите необходимость замены щеток

Если измеренное напряжение на щетках ниже рекомендуемого значения, это может свидетельствовать о износе или повреждении щеток.
Рекомендуется заменить щетки генератора ВАЗ 2110, если они изношены или повреждены.

Проверка щеток генератора ВАЗ 2110 мультиметром поможет вовремя обнаружить неисправности и предотвратить поломку генератора и других систем автомобиля. При выявлении проблем с щетками рекомендуется обратиться к специалисту или автосервису для замены их на новые.

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

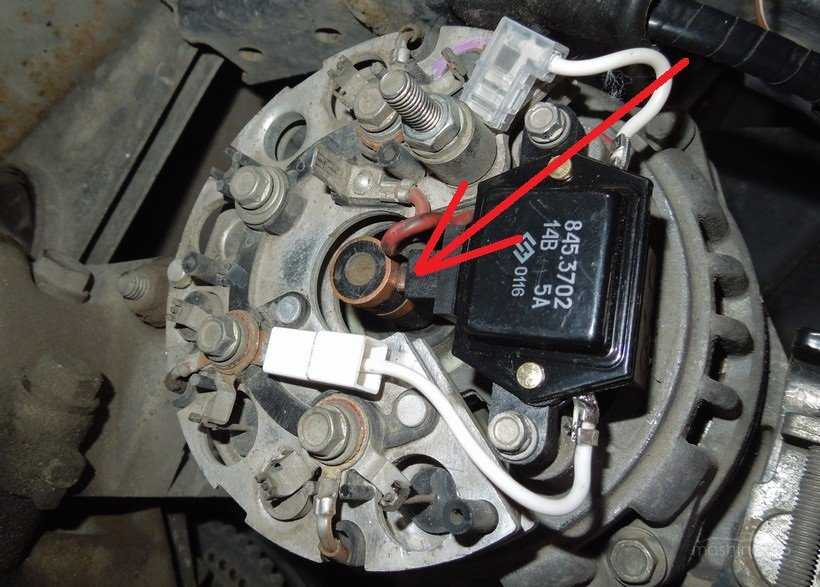

Щетки генератора
Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Монтаж щеточного стержня на генератор

Монтаж щеточного стержня на генератор является одной из ключевых операций в обслуживании генераторной системы автомобиля. Неправильный монтаж может привести к неисправностям и поломкам, поэтому необходимо следовать определенному процессу.

Перед началом монтажа убедитесь, что вы имеете все необходимые инструменты и материалы.
Очистите поверхность щеточного коллектора от пыли и грязи с помощью мягкой щетки.
Проверьте состояние щеточного стержня. Если он изношен или поврежден, замените его новым.
Установите новый щеточный стержень на свое место

Обратите внимание на правильное положение и ориентацию щеток.
Убедитесь, что щетки надежно фиксируются и не имеют свободного хода.
Проверьте контакт между щетками и щеточным коллектором. Он должен быть хорошим и без видимых повреждений.
Очистите контактные поверхности от окислов и загрязнений с помощью специальной жидкости и мягкой ткани.
После монтажа щеточного стержня проведите проверку работы генератора с помощью мультиметра, следуя соответствующей инструкции.

Правильный монтаж щеточного стержня на генератор гарантирует его надежное и эффективное функционирование. В случае проблем или неисправностей, обратитесь к специалисту для дополнительной диагностики и ремонта.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Диодный мост

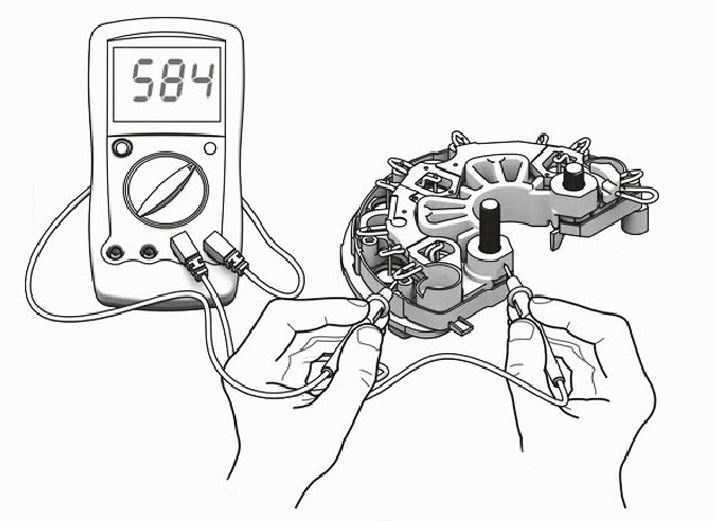

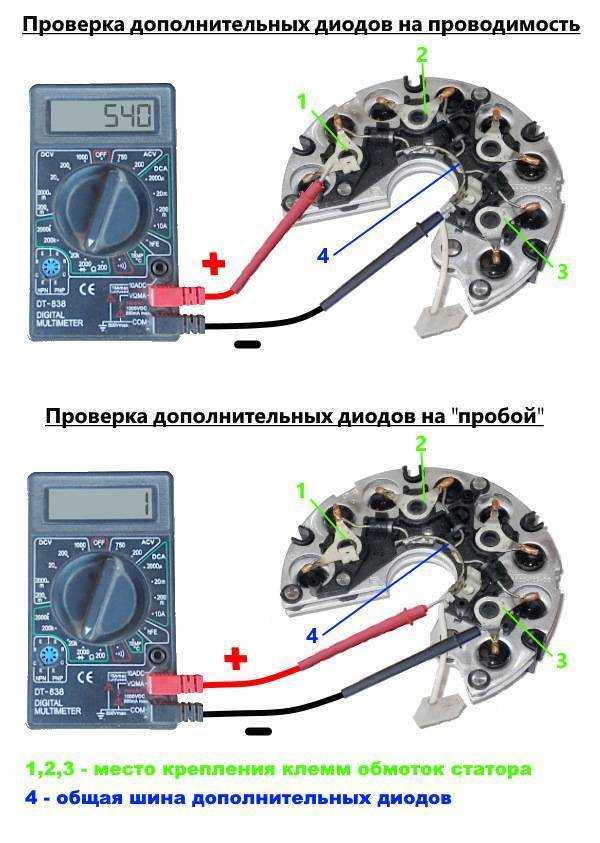

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

«+ »

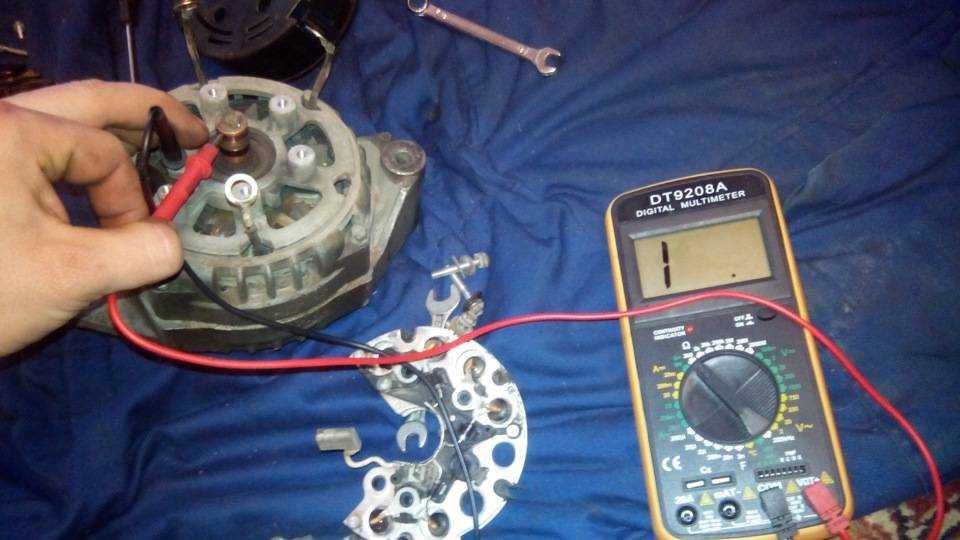

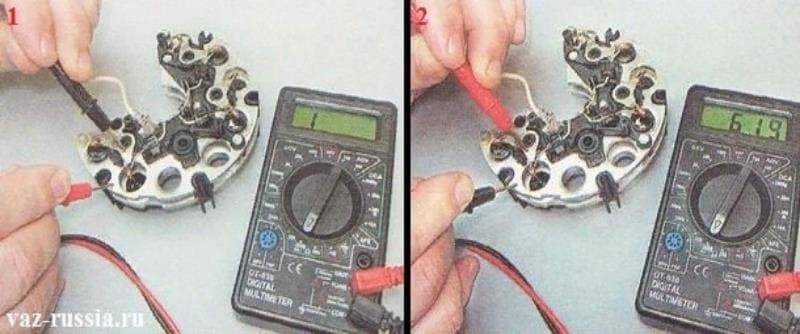

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

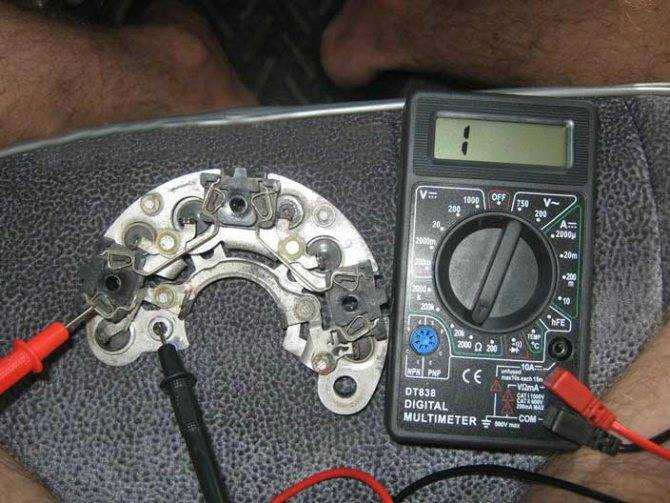

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

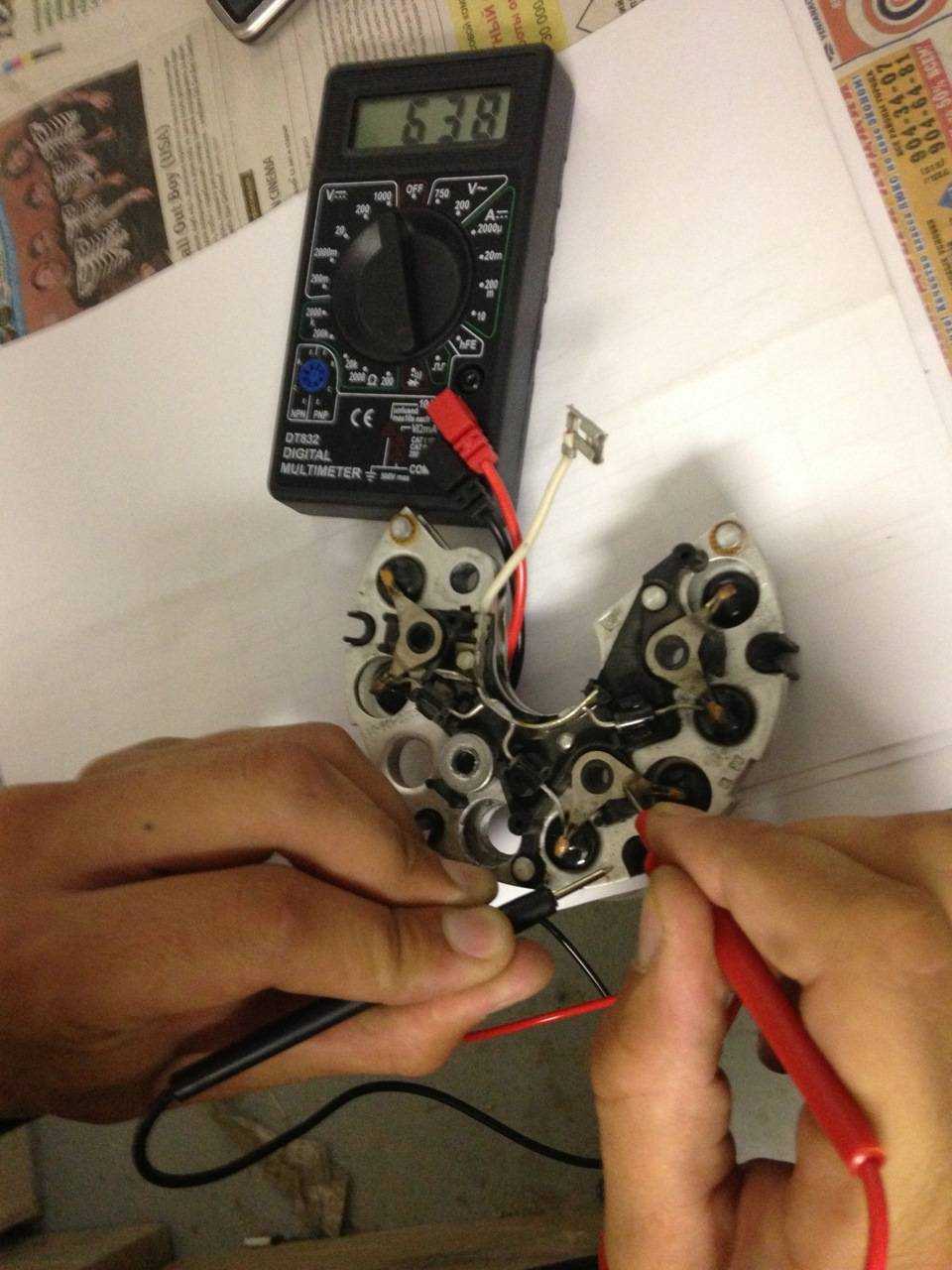

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении

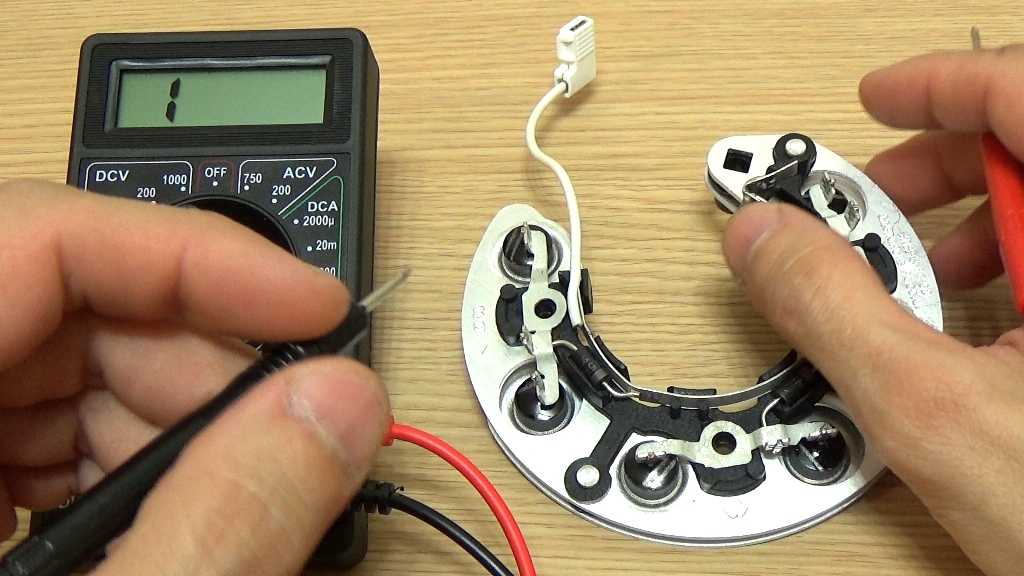

Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Проверка

https://youtube.com/watch?v=P6oOuX-xiPE

Проверка конденсатора производится тестером со школой от одного до десяти мегаом или же мегомметром. При исправном конденсаторе картина проверки должна выглядеть следующим образом:

Первоначальные показания тестера равны бесконечности;
Подсоединяем его щупы к контактам;
В момент контакта показания сопротивления уменьшаются, а затем опять переходят к значению бесконечности.

В противном от вышеописанного случае – конденсатор заменить, благо цена его не велика.

Так как вся сборка происходит в обратной последовательности и ни чего нового собой не представляет, то на этом можно было бы статью и заканчивать. Но я считаю нужным посоветовать вам проверить и регулятор напряжения, как говориться: раз пошла такая пьянка – режь последний огурец! Проверка проста и не займет у вас много времени:

Подсоединяем контрольную 12-ти вольтовою лампочку к щеткам и подаем напряжение в 12 вольт («плюс» на клемму, «минус» на массу) – лампочка загорается;
