Vaz-2105

Описание устройства

На ВАЗ 2105 сначала устанавливались генераторные узлы Г 222, а с 1987 года стали устанавливать модель 37.3701. Устройство представляет собой 3-х фазную электромеханическую машину с электромагнитным возбудителем, преобразующим механическую энергию вращающегося ротора в электрическую. Вращения ротору передаются через приводной ремень генератора ВАЗ, надетый на шкив коленвала. Находится агрегат справа в моторном отсеке в передней части мотора.

Схема конструкции устройства

В конструкцию генераторного узла:

• статор;
• ротор;
• графитные ВАЗ;
• регулятора напряжения;
• выпрямитель;
• реле-регулятор.

Схема подключения генератора

Максимально отдаваемый ток генераторного узла – 55 (45) Ампер. Рабочее напряжение составляет 13,6-14,6 Вольт. Вращение правое.

Иногда после ремонта или тюнинга на модели, выпущенные до 1987 года, устанавливают . При неправильном подключении с нарушением схемы нет зарядки АКБ.

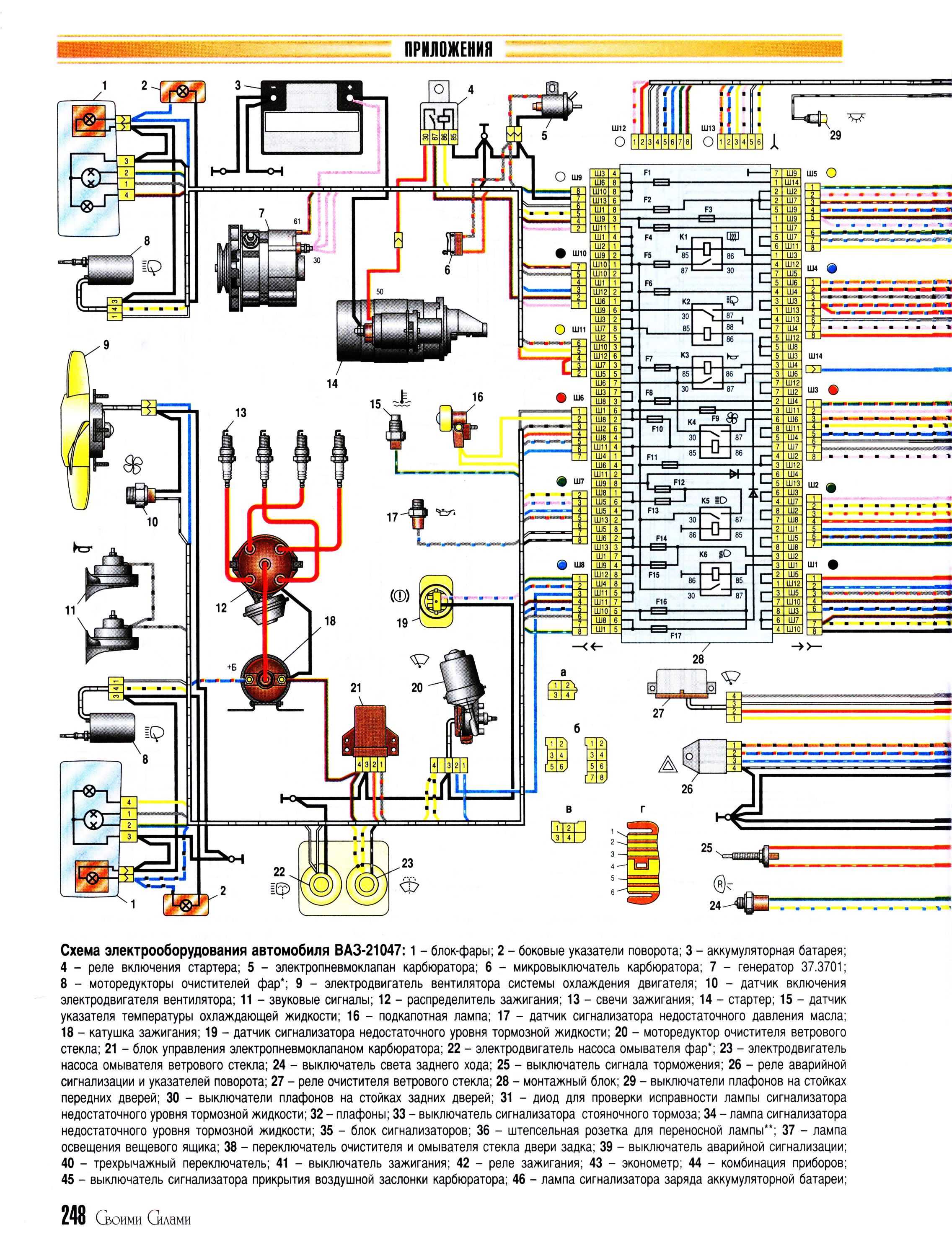

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   • первая шина идет к стартеру;
   • вторая шина – к генератору.
3. «Плюсовый» вывод генератора передает напряжение:
   • на блок для предохранителей;
   • на замок зажигания.
4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
5. С предохранителей напряжение подается:
   • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
   • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
6. Следующий этап в цепи зарядки АКБ – передача тока на:
   • блок с предохранителями;
   • клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Диагностика без демонтажа

Для проведения поиска неисправности вам понадобится мультиметр и лампочка для контроля. Путем замера напряжений можно определить потенциально возможную поломку, которую необходимо устранить.

Изначально определите значение напряжения во время работы мотора на средних оборотах с включенной нагрузкой (дальний свет, например). Показатели в диапазоне 14,5-13,5 В говорят о том, что все в норме. В ином случае повторите проверку с выключенными электроприборами. Дополнительно узнайте, какое напряжение выдается между 30 выводом и корпусом генератора.

Если в процессе диагностики напряжение при включенной нагрузке на клеммах АКБ ниже 13,5 В, а при выключенных потребителях показатели неспешно поднимаются до 13-13,4. Тогда проблема, скорее всего, кроется в плохом контакте от 30-го вывода до АКБ и плохом контакте минусовой клеммы к корпусу мотора.

Для проверки надежности соединения в 30-й клемме агрегата произведите замер напряжения между контактом и корпусом генератора. Если показатель значительно выше, чем число на клеммах АКБ тогда сделайте следующее:

1. Открутите гайку крепления провода.
2. Очистите места соединений.
3. Протяните гайку вывода, которая располагается между проводом и генератором.

Если оставить все как есть, то плохое соединение будет причиной сильного нагрева контактного болта.

Если замеры показали значение больше 13,5 В, тогда сделайте следующее:

1. Сделайте замер между плюсом генератора и его корпусом.
2. Если значение такое же, как и между 30-м выводом и корпусом, тогда устраните нарушение контакта между минусовой клеммой генератора и корпусом мотора.
3. При меньшем значении проверьте показатели напряжения в контактных соединениях цепи от генератора до аккумулятора.
4. Одинаковые результаты на клеммах АКБ и 30 выводе говорят о том, что неисправен сам генератор. В таком случае наиболее часто выходит из строя диод выпрямительного моста.

Подводя итог, отметим, что в статье мы рассмотрели основные методы диагностики генератора, которые позволят вам определить неисправность устройства, а также устранить ее. Если у вас нет опыта в проведении ремонта бортовой электросети автомобиля, тогда лучшим выходом из ситуации будет обращение к специалисту.

Как вам статья?

Мне нравитсяНе нравится1

ВАЗ 2105 | Проверка генератора

На работающем двигателе доводим обороты коленчатого вала до 3000 мин-1 и включаем максимальное количество потребителей (дальний свет фар, элемент обогрева заднего стекла, электровентилятор отопителя и др.). Замеряем напряжение между выводом «30» генератора 37,3701 (выводом «+» генератора 58.3701) и корпусом генератора. Напряжение должно находиться в пределах 13,5-14,6 В. Если напряжение не укладывается в эти пределы, могут быть неисправны регулятор напряжения, щеточный узел, окислены контактные кольца обмотки возбуждения или одна из обмоток генератора замкнута на «массу».

Снятый регулятор напряжения генератора 58.3701 можно проверить, подключив лампу (1—3 Вт, 12В) между выводами «Ш» и «В», а металлическое основание регулятора — к «минусу источника питания постоянного тока. При подаче на выводы «Б» и «В» напряжения 12 В лампа должна гореть, а при подаче напряжения 15-16 В — погаснуть. Если лампа в обоих случаях не горит или горит постоянно, регулятор напряжения неисправен и требует замены. Для проверки регулятора напряжения генератора 37.3701 подсоединяем лампу (1-3 Вт, 12 В) к щеткам. К «массовому» контакту регулятора подсоединяем «минус» источника питания (постоянного тока). При подаче на вывод «В» напряжения 12 В лампа должна гореть, а при подаче напряжения 15-16 В — погаснуть. Если лампа в обоих случаях не горит или горит постоянно, регулятор напряжения неисправен и требует замены.

Схема проверки регулятора напряжения генератора 58.3701: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Схема проверки регулятора напряжения генератора 37.3701: 1 — аккумуляторная батарея; 2 — вывод «масса-регулятора напряжения; 3 — регулятор напряжения; 4 — вывод «Ш» регулятора; 5 — вывод «В» регулятора; 6 — контрольная лампа.

Проверка других узлов на генераторах 58.3701 и 37.3701 осуществляется практически аналогично (описана на примере генератора 37.3701).

Проверить исправность вентилей выпрямительного блока можно на автомобиле, предварительно отсоединив провода от аккумуляторной батареи, генератора и вывода регулятора напряжения. Подсоединяем «плюс» аккумуляторной батареи через лампу (1-3 Вт, 12 В) к выводу «30» генератора, а «минус» — к его корпусу. Если лампа горит, то в обоих блоках вентилей («положительном» и «отрицательном») — короткое замыкание.

Для проверки замыкания в блоке «положительных» вентилей «плюс» батареи через ту же лампу подсоединяем к выводу «30» генератора, а «минус» — к выводу одной из фазных обмоток статора или одному из болтов крепления выпрямительного блока. Если лампа горит, то один или несколько вентилей пробиты.

Для проверки замыкания в «отрицательных» вентилях
«плюс» батареи через лампу соединяем с выводом одной из фазных обмоток
статора, а «минус» — с корпусом генератора. Если лампа горит, пробиты один
или несколько вентилей или обмотки замыкают на корпус генератора. Для
проверки обмоток на замыкание снимаем генератор с автомобиля (см. «Снятие и разборка генератора
58.3701» и «Снятие и разборка
генератора 37.3701» ) и отсоединяем обмотки от регулятора напряжения и выпрямительного блока. Исправность обмоток проверяем лампой или омметром. Вентили генератора можно также проверить омметром, подключая его вместо контрольной лампы и аккумуляторной батареи, как описано выше. Замыкание дополнительных вентилей генератора 37.3701 проверяем, подключая «плюс» батареи через лампу к выводу «61» генератора, а «минус» — к одной из фазных обмоток статора. Если пампа горит, один или несколько дополнительных вентилей пробиты. Неисправность каждого вентиля можно проверить лампой или омметром по отдельности (на снятом выпрямительном блоке). При выходе из строя одного или нескольких вентилей выпрямительный блок лучше заменить в сборе.

Вопросы от читателей

А теперь мне бы хотелось ответить на вопросы наших читателей!

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор. «Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените.

Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Лампа не горит, стрелка вольтметра показывает норму

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д.

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Если генератор вроде бы работает, но аккумулятор постепенно разряжается выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Автомобильный генератор и его основные функции

Автомобильный генератор — это устройство, которое отвечает за подачу электроэнергии в электрическую систему автомобиля. Он является одной из ключевых частей в бортовой электрической системе и обеспечивает питание всех электронных и электрических компонентов автомобиля, таких как стартер, фары, радио, кондиционер и другие.

Основные функции автомобильного генератора:

1. Зарядка аккумуляторной батареи. Генератор отвечает за поддержание заряда аккумулятора в нормальном состоянии и обеспечивает его стабильную работу во время движения автомобиля. Он компенсирует потерю заряда, который происходит во время пуска двигателя и работы электроприборов.
2. Подача электроэнергии на электрические компоненты автомобиля. Генератор обеспечивает нужное напряжение для работы всех электроустройств в автомобиле и питает их во время езды. Он обеспечивает энергией систему зажигания, систему охлаждения, систему управления двигателем и другие системы.

Генератор оснащен ротором и статором. Ротор состоит из электромагнитного якоря и вращается под воздействием двигателя. Статор представляет собой неподвижную обмотку, в которой образуется переменный ток при вращении ротора. Этот ток преобразуется в постоянный и поступает на аккумулятор и электрические приборы автомобиля.

Если возникают проблемы с генератором, это может привести к разрядке аккумулятора и неполадкам в работе электрооборудования. Основные признаки неисправности генератора включают постоянную разрядку аккумулятора, мерцание фар или слабое освещение, проблемы с запуском двигателя, а также возможные ошибки в работе электронных приборов.

Для диагностики генератора следует обратиться к специалисту или использовать специальные приборы, которые позволяют измерить выходное напряжение генератора и его электрическую мощность. Ремонт генератора может включать замену изношенных или поврежденных деталей, таких как подшипники, щетки или электронные блоки, а также проверку и регулировку тока зарядки и напряжения.

Регулярная проверка и обслуживание генератора являются важными мерами по поддержанию нормальной работы автомобиля и электрической системы в целом. Это поможет избежать неожиданной разрядки аккумулятора и предотвратить поломки электроники автомобиля.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Проверка генератора на стенде ВАЗ 2105

Схема соединений для проверки генератора 37.3701 на стенде

1 – генератор; 2 – контрольная лампа 12 В, 3 Вт; 3 – вольтметр; 4 – амперметр;

5 – реостат; 6 – выключатель; 7 – аккумуляторная батарея

Предупреждение

“Минус” аккумуляторной батареи всегда должен соединяться с массой, а “плюс” – подключаться к зажиму «30» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через диоды выпрямительного блока генератора и они повредятся. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызывает возникновение импульсов повышенного напряжения на зажиме “30” генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора “на искру” даже кратковременным соединением зажима “30” генератора с массой. При этом через вентили протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Диоды выпрямительного блока генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямительного блока выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Порядок выполнения

1. Установите генератор на стенд и выполните соединения как указано на схеме. У генератора Г-222 штекер “15” соединяется напрямую с выводом “30” генератора. 2. Включите электродвигатель стенда, реостатом 5 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 5000 мин–1. 3. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 55 А (45 А у генератора Г-222). 4. Если замеренная величина отдаваемого тока меньше, то это говорит о неисправностях в обмотках статора и ротора, о повреждении диодов выпрямительного блока. В этом случае необходима тщательная проверка обмоток и диодов, чтобы определить место неисправности. 5. Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин–1. Реостатом 5 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть 14,1±0,5 В при температуре окружающего воздуха и генератора 25±10° С. 6. Если напряжение не укладывается в указанные пределы, то замените регулятор напряжения новым, заведомо исправным, и повторите проверку. 7. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и диоды генератора.

Видео про «Проверка генератора на стенде» для ВАЗ 2105

Как проверить генератор ВАЗ

https://youtube.com/watch?v=K7RJDRsilvw

Проверка генератора на стенде, сделанного своими руками.

Быстрая проверка генератора вне автомобиля

Как проверить пригодность генератора ВАЗ 2107

На семерках генератор имеет три силовых обмотки, соединены они по схеме «звезда». То есть начала обмоток соединены между собой, а с концов снимается переменное трехфазное напряжение. Да, именно три фазы выдает наш генератор. А для того чтобы получить постоянное напряжение, имеется полупроводниковый выпрямитель на шести диодах.

Итак, возникла неприятность, загорелась лампа на приборной панели, аккумулятор не загорается

Что делать? Первым делом обратите внимание на ремень. Вполне возможно, что он просто ослаб и шкив генератора не прокручивается

Чтобы исправить ситуацию, достаточно только подтянуть ремешок. Второе, что лежит на поверхности, – это окисление контактов. Внимательно осмотрите реле-регулятор, к нему идет один провод, который может окислиться. От этого и пропадает зарядка.

Лампа не горит, а аккумулятор теряет свою зарядку? При этом ремень натянут по всем правилам? Придется разбирать приборную панель и заменять лампу. Либо она сгорела, либо нарушена проводка. Частая поломка – это стирание щеток или пробой реле-регулятора. Конструктивно эти два элемента объединены в одном корпусе, при поломке только заменять их на новые. Пробой одного или нескольких диодов тоже приведет к отсутствию зарядки.

Механика не вечна, если услышали свист со стороны генератора, то можно сказать одно – вышел из строя подшипник на передней крышке. Обычно он ломается от чрезмерного натяжения ремня. Поэтому при регулировке обязательно следите, чтобы он был натянут в меру. Слишком сильный натяг приводит к очень быстрому износу подшипника, а слишком слабый, как говорилось ранее, – к отсутствию зарядки.

Заменить реле-регулятор – это самое простое дело. Достаточно выкрутить два болта, снять регулятор, поставить новый и затянуть. Придется только отсоединять минусовую клемму, полностью генератор снимать не нужно. А вот если поломка кроется в подшипнике или диодном мостике, то потребуется снимать полностью генератор и разбирать его. Запомните, что при проведении работ обязательно отключайте аккумуляторную батарею.

Крепление генератора осуществляется сверху (на кронштейне, с помощью которого производится натяжение ремня) и снизу (к блоку двигателя). Разборка заключается в демонтаже шкива, передней и задней крышек, якоря, полупроводниковых диодов. В передней крышке подшипник закреплен при помощи пластины, которую необходимо извлечь при проведении замены. Придется выбивать подшипник, используя кусок трубки подходящего диаметра. Старайтесь не переусердствовать, аккуратно постукивайте молотком, чтобы равномерно вышел подшипник из своего посадочного места.

Для проверки диодного моста придется выпаивать каждый полупроводник. Элементарная прозвонка с помощью тестера или, если такового нет, с помощью лампы и источника постоянного тока. Полупроводник – это элемент, проводящий ток в одном направлении. Сначала подключаете плюс на анод, а минус на катод. Затем меняете положение проводов. В одном случае должен ток проходить, а в другом нет (либо будет присутствовать некоторое сопротивление). Выявив неисправный диод, следует его заменить.

Подводим итоги:

Как видно, существует много причин, по которым нет заряда аккумулятора. При этом ряд проблем, когда АКБ не заряжается, является общим для разных авто (например, нет зарядки ВАЗ 2107 или не заряжается аккумулятор иномарки). При этом часть из них вполне можно обнаружить и устранить своими руками. Главное, определить, почему нет зарядки аккумулятора, после чего принимаются соответствующие меры.

Напоследок отметим, что с чисткой клемм и восстановлением целостности проводов и контактов проблем обычно не возникает даже у рядовых автолюбителей. Если же дело в генераторе, при условии отсутствия навыков по его ремонту, самому рекомендуется разве что осуществить демонтаж и затем передать генератор для ремонта в специализированный сервис. Это позволит избежать частых ошибок, которые допускают при ремонте генератора своими руками, а также получить гарантии на отремонтированное устройство.
