Контактная система зажигания
Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.
Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.
Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.
Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.
Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

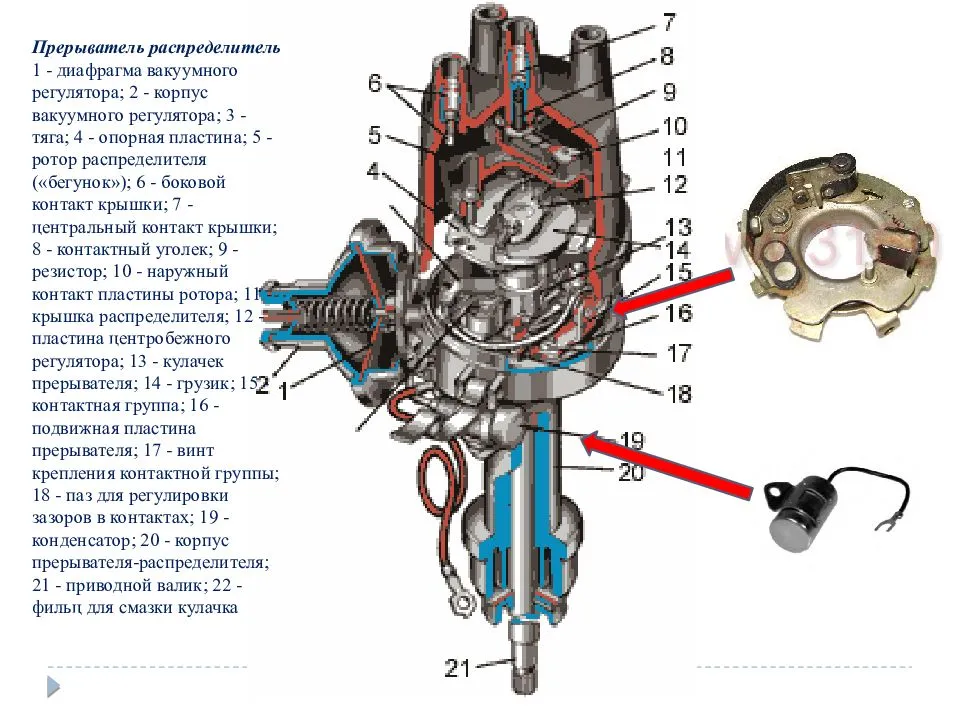

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).
Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.
Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.
Модуль зажигания ваз 2114
Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.
Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.
Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.
Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.
Принцип работы контактной системы зажигания
При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.
При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

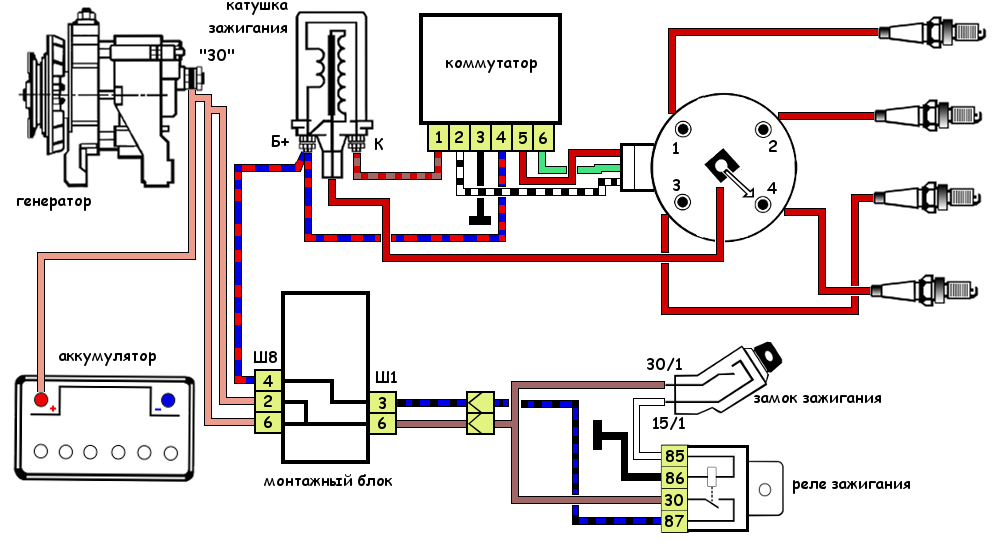

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.
Назначение и виды трамблёров
Назначение автомобильных трамблёров заключается в управлении фазами газораспределения и оборотами двигателя автомобиля с целью максимизации эффективности использования топлива и снижения токсичности выхлопных газов. Они помогают поддерживать оптимальное соотношение воздуха и топлива в двигателе, что позволяет ему работать эффективно. Существует два основных типа таймеров, используемых в автомобилях: электронные таймеры опережения зажигания и электронные таймеры зажигания.
Электронный таймер опережения зажигания регулирует момент, когда свеча зажигания поджигает топливо в каждом цилиндре, обеспечивая более эффективное сгорание и быстрое ускорение. Это улучшает эксплуатационные характеристики, помогает снизить выбросы и повысить экономию топлива.
Электронный таймер зажигания контролирует момент впрыска топлива в камеру двигателя. Он позволяет улучшить стабильность холостого хода, обеспечить правильную работу всех цилиндров и снизить вибрацию при работе на высоких оборотах. Это также повышает общую эффективность двигателя и снижает уровень токсичности отработавших газов.
Как узнать, что трамблер не работает: признаки и способы решения
Трамблер является одной из ключевых частей двигателя внутреннего сгорания. Он отвечает за передачу высоковольтного электрического тока от катушки зажигания к свечам, которые зажигают топливо-воздушную смесь в цилиндрах двигателя. Если трамблер перестает функционировать, это может привести к проблемам с зажиганием двигателя и его неполадками. В данной статье мы рассмотрим признаки неисправности трамблера и способы их решения.
Признаки неисправности трамблера:
- Неправильное зажигание двигателя. Если вы заметили, что двигатель начал работать неравномерно или пропускать зажигание, это может быть признаком поломки трамблера.
- Трудности при запуске двигателя. Если при попытке запустить двигатель вы слышите звук, похожий на хруст или стук, это может говорить о проблеме с трамблером.
- Повышенный расход топлива. Неисправность трамблера может приводить к неправильному сгоранию топливо-воздушной смеси, что вызывает повышенный расход топлива.
- Неисправность системы зажигания. Если система зажигания не работает должным образом, это может быть вызвано поломкой трамблера.
Способы решения проблемы:
Если вы заметили вышеуказанные признаки неисправности трамблера, то рекомендуется обратиться к специалисту для диагностики и ремонта. Он сможет определить точную причину поломки и предложить соответствующее решение. Возможны следующие варианты:
- Замена трамблера. Если неполадку невозможно исправить, требуется заменить трамблер на новый.
- Ремонт трамблера. В некоторых случаях трамблер можно отремонтировать, заменив его поврежденные компоненты.
Ремонт и замена трамблера должны проводиться специалистами с опытом работы с данной деталью. Неправильная установка или некачественный ремонт может привести к дальнейшим неполадкам и повреждениям двигателя
Поэтому, при обнаружении признаков неисправности трамблера, важно обратиться к квалифицированному автосервису
Важно отметить, что предупреждение и своевременная диагностика проблем с трамблером помогут избежать серьезных поломок и снизить риск возгорания двигателя. Поэтому, регулярное техническое обслуживание автомобиля и внимательность к его работе могут быть решающими факторами в сохранении надежности и безопасности вашего автомобиля
УЗСК
Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.
В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.
У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.
Затруднение в запуске двигателя
Затруднение в запуске двигателя — одна из основных проблем, связанных с неисправностью трамблера. Если вы сталкиваетесь с трудностями при запуске двигателя, то следующие признаки могут указывать на проблемы с трамблером:
- Двигатель не запускается с первой попытки;
- При попытке запуска слышны необычные звуки;
- Двигатель трясется или сильно дергается при попытке запуска;
- Длительный кривотул двигателя перед тем, как он начинает работать стабильно.
Если у вас возникла данная проблема, рекомендуется проверить трамблер и его компоненты на наличие неисправностей.
Прежде всего, важно убедиться в исправности свечей зажигания, так как они могут быть причиной затруднения запуска двигателя. Проверьте свечи на наличие нагара или повреждений
В случае необходимости замените их.
Также стоит обратить внимание на состояние и настройку карбюратора или форсунок. Если они не работают правильно, могут возникнуть проблемы с запуском двигателя
Если проблемы с запуском двигателя сохраняются, несмотря на проверку и замену свечей зажигания и настройку карбюратора, то вероятно неисправен трамблер. В данном случае требуется обращение к специалисту для диагностики и замены неисправной части.
Основные признаки проблемы | Возможные решения |
---|---|
Двигатель не запускается с первой попытки | Проверьте свечи зажигания, карбюратор и трамблер |
При запуске слышны необычные звуки | Проверьте свечи зажигания, карбюратор и трамблер |
Двигатель трясется или сильно дергается при запуске | Проверьте свечи зажигания, карбюратор и трамблер |
Длительный кривотул двигателя перед тем, как он начинает работать стабильно | Проверьте свечи зажигания, карбюратор и трамблер |
Неисправность бесконтактного трамблёра.
При работе бесконтактных трамблёров основной неисправностью является неисправность датчика холла или индуктивного датчика. Незначительный износ и люфт во втулках и подшипнике подвижной контактной пластине на работу трамблёра не влияют, пока ротор датчика не будет касаться статора.
Такие неисправности как пробой бегунка, сгорание его сопротивления. Пробить может так же крышку трамблёра между цилиндрами. Эта неисправность характерна для бесконтактных трамблёров, так как вторичное напряжение в этих системах в два раза выше чем в контактной.
admin23/04/2011
комментариев 5
Подписаться на комментарии
-
Влад — Ноябрь 12th, 2012 в 12:54
Добрый день у меня Тойота Калдина которая перестала заводиться, сначала троила, потом я поменял ВВ провода, катушку зажигания , бегунок в трамблере. и она вообще перестала заводиться. Выкрутил свечу и увидел красную искру и бархатно черный цвет нагара на ней т.е. дохленькая какая та. Вопрос В трамблере стоит конденсатор и вид у него поплаенный, унылый сейчас жду новый, заказал. Может ли быть причина в нем, помехогаситель или искроусилитель данный конденсатор? Бортовой компьютер чек не зогорался не разу со дня покупки авто.
admin — Ноябрь 12th, 2012 в 17:33
Трудно сказать не зная типа двигателя и года выпуска или хотя бы типа зажигания. На этих моделях устанавливалось четыре вида трамблёров. Конденсатор во всех играет в принципе одинаковую роль. Кроме конденсатора причина может быть в коммутаторе, который так же устанавливается в трамблёре. Конденсатор с долей вероятности можно проверить зарядив его включив последовательно в сеть 220В с лампой не более 100Вт. После отключения замкните отвёрткой с изолированной ручкой провод на его корпус. Если конденсатор исправен, то проскочит искра.
Ответить -
Хуило Вафльное — Апрель 2nd, 2012 в 22:15
Классно! Мне помогло! Теперь не троит!!!
-
Михаил — Август 26th, 2011 в 15:24
…Ёмкость конденсатора должна быть в пределах 15-25 мФ… Должно 0,15-0,25 мкФ
admin — Август 27th, 2011 в 0:20
Спасибо за замечание. Всё исправил.
Ответить
Комментарий
Имя *
Сайт
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
« Устройство трамблёра
Система зажигания ВАЗ – 2105 »
Метки
Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля
Свежие записи
- Лазерные фары.
- Преимущества и недостатки галогеновых ламп
- Устройство и принцип работы парктроника
- Многофункциональное устройство Roadgid X7 Gibrid GT
- Неисправность системы зажигания ГАЗ
Архивы
Архивы Выберите месяц Сентябрь 2019 Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011
- Аккумуляторная батарея
- Видео
- Генератор
- Датчики
- Диагностика
- Зажигание
- Новости
- Оборудование
- Приборы
- Ремонт
- Свечи зажигания
- Стартер
- Схемы
- Устройства
- Электрокары
- Электроснабжение

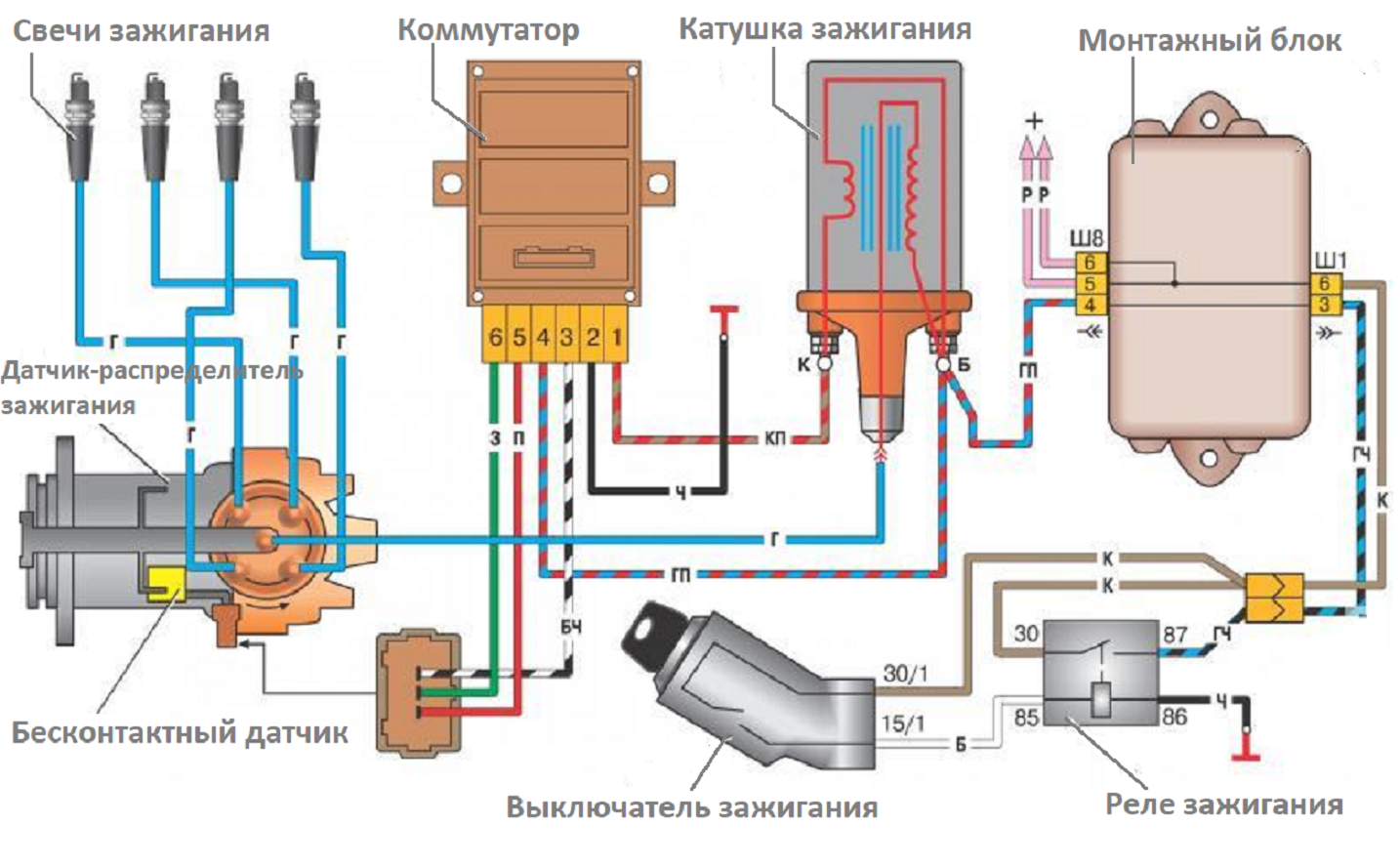

Бесконтактные системы и датчик Холла в трамблере
Тот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.
Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.
В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.
Возможные поломки прерывателя и их признаки
Как проверить катушку зажиганияРемонт трамблёра в сфере автомобилистов проводится не столь часто, что связано с неплохой надёжностью этого узла. Конечно, от поломок никуда не деться, но и страдают от них немногие. Выявить, что именно трамблёр начал «пробивать» электрический заряд или схватил другую «болячку», не столь сложно. Симптоматика неисправностей распределителя-прерывателя специфична и проявляется в неправильной организации основных функций устройства.
Говоря точнее, возможная замена или регулировка трамблёра может понадобиться при следующих признаках:
- пропала искра;
- расстроилась работа зажигания;
- аккумулятор перестал подзаряжаться в процессе работы машины (не на всех моделях);
- во время езды появились дёрганья автомобиля;
- из выхлопной трубы капает недогоревший бензин.
Что касается конкретных неисправностей, то зачастую они представлены следующим перечнем:
- Стёрся или перегорел привод (ротор) трамблёра. Диагностируется неисправность посредством детального рассмотрения ротора и экспериментальной проверки правильности его работы. В случае поломки элемента может потребоваться либо установка нового привода, либо полная замена трамблёра;
- «Пробилась» сеть. Случиться такое, к слову, может в любой составляющей распределителя. Чаще всего страдают высоковольтные провода, отходящие к свечам от крышки трамблёра. Заметно реже из строя «пробиваются» иные элементы системы (мелкие провода, соединители деталей трамблёра, контакты и т.п.). Проверка на данную неисправность осуществляется при помощи обычного «прозвона»;
- Износились сальники. Пожалуй, довольно-таки редкая поломка, имеющая характерную симптоматику. Если быть точнее, то речь идёт об общем расстройстве работы зажигания и несвоевременном образовании искры. Для ремонта требуется замена сальников трамблёра, при этом менять стоит не только неисправные элементы, но и работающие верно, так сказать, для профилактики;
- Сломался бегунок трамблёра или датчик, отвечающий за распределение заряда между свечами зажигания. Характерные признаки данной поломки – невозможность правильной настройки трамблёра или полный отказ его работы. Устраняется неисправность путём замены бегунка или датчика;
- Вышла из строя катушка зажигания. Для этой поломки характерно либо отсутствующее, либо неправильное искрообразование. Ремонт проводится заменой сгоревшей катушки на новую.
Для понятия всей сути починки трамблёра важно полностью понять принцип его работы и постоянно практиковаться. При отсутствии желания постигать все азы ремонтных работ лучше доверить ремонт профессионалу, специализирующемуся именно на починке систем зажигания автомобилей
Подробная инструкция, а также дельные рекомендации касательно настройки прерывателя зажигания приведены на видео ниже (автор — канал Andrey Gorinov)
Подробная инструкция, а также дельные рекомендации касательно настройки прерывателя зажигания приведены на видео ниже (автор — канал Andrey Gorinov).
Конденсатор
Конденсатор трамблера
Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.
Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.
Алгоритм проведения проверки:
- Прибор устанавливается в режим до 20 микрофорат.
- Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.
0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.
Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.
Вот, что делается:
- Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
- К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
- Запускается ДВС.
- Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.
Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.
https://youtube.com/watch?v=gmgqnHOdrjE
Ремонт
Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.
Что касается непосредственно ремонта, то он выполняется так:
- После демонтажа устройства производится диагностика крышки. Если вы заметили, что она пробита, то ее придется менять на работоспособную.
- Далее, надо проверить бегунок трамблера — его необходимо поменять в том случае, если расплавился предохранитель или на элементе появилась ржавчина и гарь.
- После этих действий производится демонтаж пылезащитного экрана — сначала извлекается клемма напряжения, после чего выкручиваются два болта, фиксирующие опорную пластину датчика Холла, сама пластина после этих действий тоже снимается. Сделав это, из штифта пластины следует извлечь стопорное кольцо, выкручиваются болты, фиксирующие вакуумный корректор, сам компонент снимается. Затем вытаскивается опорная пластика и диагностируется ее втулка — на ней не должно быть следов повреждений.
- Далее, снимается пружинное кольцо, которое фиксирует штифт муфты. Если вы видите, что состояние кольца печальное, его нужно поменять, поскольку в противном случае толку от него не будет. Далее, необходимо из муфты выбить штифт — его замена осуществляется только в том случае, если стерлись шипы.
- Многих автовладельцев интересует вопрос — как проверить конденсатор. Этот элемент также может выйти из строя, поэтому перед тем, как проверить конденсатор. понадобится приготовить мультиметр. Диагностика осуществляется тестером.
- Из конструкции извлекается центробежное регулирующее устройство с валиком. Замена трамблера осуществляется в том случае, если имеются зазоры, следы износа и прочие повреждения (автор видео — Роман Романов).
Крышка
Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки. В связи с этим крышка и ее элементы приходят в негодность раньше остальных
В связи с этим крышка и ее элементы приходят в негодность раньше остальных.
Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.
Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.
Крышку можно проверить самостоятельно, достаточно хорошенько осмотреть ее при хорошем освещении. Неудовлетворительное состояние эбонитового материала, стертость контактов или наличие на нем налета, влаги и конденсата – все это явно свидетельствует о наличии каких-то проблем с крышкой.
Самое опасное в крышке, это трещины. Отсюда будет утекать ток. При этом вовсе не обязательно, чтобы трещины были большие. Даже через микротрещины может выходить токовая энергия.
Для эффективного осмотра, крышку рекомендуется полностью снять, очистить. Подвергать осмотру следует и с внешней, и с внутренней стороны. Любой дефект, обнаруженный на корпусе либо на контакте, уже повод для ремонта или замены крышки.
Например, если на контактах образовался нагар или налет, то его надо обязательно снять. Используется специальная щетка с металлическими прутиками.
Диагностировать внутреннюю часть крышки следует куда более обширнее
Первоочередное внимание, опять же, акцентируется на 4-х контактах: есть налет графитовой пыли или нет. Осматривается обязательно и сам графитовый стержень, проверяется на нормальность работы (он обязан легко вдавливаться и выходить). Вакуум или регулятор зажигания
Он служит для подбора более правильного момента искрообразования. Стал важным звеном распределительной системы, ведь скорость горения топлива не постоянна и в зависимости от давления, температуры и прочих факторов может изменяться. Вакуум корректирует эти самые недочеты
Вакуум или регулятор зажигания. Он служит для подбора более правильного момента искрообразования. Стал важным звеном распределительной системы, ведь скорость горения топлива не постоянна и в зависимости от давления, температуры и прочих факторов может изменяться. Вакуум корректирует эти самые недочеты.
Представляет собой диафрагму с пружиной и штоком, подсоединенном к вращающейся площадке с контактами. Приводится в действие диафрагма вакуумом (разряжением воздуха).
Фиксируется вакуум на распределителе всего 2-я болтами. Неисправный регулятор – это порванная либо забитая грязью диафрагма. Увидеть ее можно только после того, как удастся располовинчить ВКЗ. Только надо быть уверенным в том, что неисправен именно он.
Отдельно продается, конечно же, и мембрана. Если в неисправном ВКЗ неисправна мембрана, то достаточно будет заменить только ее. Она, естественно, должна подойти по диаметру.
Если все удалось сделать правильно, то машина сразу же даст об этом знать. Намного улучшится ускорение с любых передач.
Катушка зажигания
Ее можно проверить, не вынимая. Узнаем, как проверить катушку при полной исправности остальных элементов. Помимо сложностей с запуском двигателя, на проблемы с катушкой могут указывать следующие симптомы:
- При разгонах на низких оборотах наблюдаются провалы.
- На низких оборотах теряется динамика силовой установки.
- Автомобиль может резко оживиться на высоких оборотах.
- Регулярные или частичные сложности с заводом ДВС.
Внимание. Низкие обороты в данном случае подразумевают 3-3,5 тыс
об/мин. На автомобилях, оснащенных распределителем, именно данный предел оборотов считается низким.
Если машина оборудована несколькими катушками, то проверка при схожих симптомах осуществляется посредством сканера. Так можно более точнее получить информацию, определиться с неисправностями цилиндров.
Итак, пропуски зажигания на катушке происходят по причине изношенного бегунка, трещин распределителя, порчи бронепроводов или сложностей, связанных непосредственно со свечами. Если данные элементы приведены в порядок или заменены, но проблема остается, диагностика продолжается. Как правило, диагностика искрообразования четкого ответа не даст.
Примечание. Другими словами, наличие этой самой «корпусной искры» само по себе ничего не значит. Она может появляться в некоторых случаях, но в цилиндрах исчезать.
Если разобрать трамблер и проверить сопротивление катушки, то и это не панацея. Искра может подаваться, но катушка – иметь сложности с пробоями на обмотку. Сами катушки стоят не дешево, а то можно было бы не заморачиваться, купить новый элемент, установить, а там видно будет.
Как все-таки диагностировать работу катушки? Как осуществить это дешевым и простым способом, не разбирая ничего, и не пользуясь дорогостоящим сканером? Давайте разбираться, это возможно.
Вооружаемся необходимыми инструментами:
- Находим пару старых свечей (новые можно не брать, так как это просто тест).
- Щуп и молоток.
Свечи до использования рекомендуется очистить от старой окалины
Важно также, чтобы они подходили под маркировку, отвечали виду: короткие или длинные
Вся операция будет идти вокруг свечей. После подготовки свечей, надо будет взять 0,7-миллиметровый щуп. Размер зазора СЗ большинства иномарок составляет 1,1 мм. Редко, но тоже встречаются зазоры в 1,3 мм.
Примечание. Чтобы выявить зазор обычного типа конкретной свечи, достаточно посмотреть на маркировку. Число, указанное в конце маркировки, и есть размер зазора. Например, если указан зазор в 11, используется щуп на 0,6-0,7 мм, а если – 13, то 0,8-0,9 мм.
Свечи зажимаются тисками, затем просовывается щуп между угольком свечи и боковым электродом. Если щуп не заходит, то молотком забивается внутрь отверстия, если чересчур свободно сидит – гнется электрод. В итоге получаем четыре СЗ с требуемым промежутком между электродами.
Насколько бы рабочими свечи на авто ни были, откручиваем их. Устанавливаем подготовленные СЗ с выпрямленным зазором.
- Водитель садится за руль, трогается с места.
- Ездить следует в тех же режимах, что и всегда.
Если поведение автомашины не меняется, то к катушке претензий никаких. Проблему искать придется в других местах. Как правило, тут уже скорее неправильность установки ремня грм или проблемы с подачей горючего.
А вот, если проблемы исчезают или становятся меньше, катушка практически во всех случаях требует замены, ведь ее КПД сводится на нет.
Поскольку искра полностью не исчезает даже на неработающей катушке, определить ее функциональность бывает крайне сложно без описанных выше действий. Пока катушка не «сдохнет» полностью, а процесс этот длиться может очень длительное время, проанализировать эффективность функционирования на все сто практически невозможно.
Диагностика бегунка трамблера
Замена бегунка осуществляется в том случае, если этот элемент уже не может выполнять свои функции. Для диагностики вам может понадобиться мультиметр.

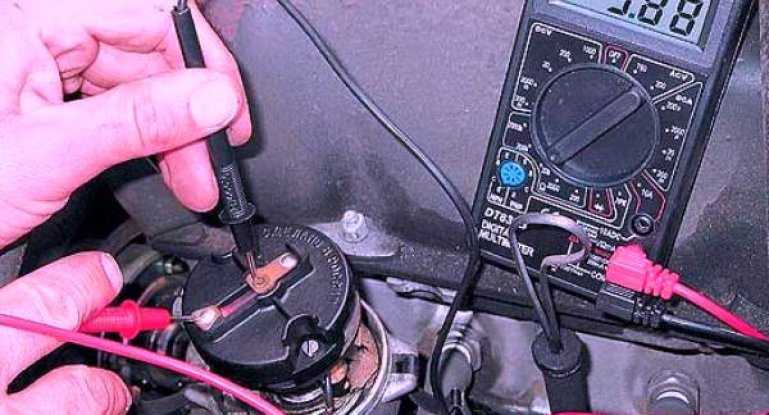

Как проверить бегунок в домашних условиях, несколько вариантов:
- Щупы мультиметра нужно установить в то место, где соединяются сам бегунок с угольком в месте пробоя. Чтобы выявить пробой, необходимо внимательно посмотреть на устройство — искра будет уходить или полностью в сторону, или только частично. Но следует учитывать, что пробой удается определить не всегда.
- Еще один вариант диагностики — устройство проверяется с применением центрального типа кабеля. Вам нужно будет только произвести демонтаж самой крышки, после чего поднести высоковольтный кабель с катушки на разносчик, затем попытаться завести двигатель. При прокручивании стартера, если разносчик пробитый, искра начнет проскакивать. Если же проскакивания нет, то искать причину проблемы нужно не здесь.
- Если на бегунке имеется трещина, то искра будет уходить в сторону. В том случае, если сопротивление элемента полностью выгорело, но при этом могла произойти попытка восстановления проводника. В свою очередь, это могло привести к электрическому пробою элемента и его полной поломке. В этом случае его необходимо полностью заменить.
После проведения ремонта производится регулировка трамблера
Отрегулированный механизм ставится на место, при установке важно правильно сопоставить метки и подключить высоковольтные кабеля. Процедура регулировки зажигания в целом может отличаться в зависимости от транспортного средства, да и вариантов настройки может быть несколько
Загрузка …
Проверка соединений и проводов
Перед тем как приступить к проверке трамблера, необходимо убедиться в надежности и исправности всех соединений и проводов, связанных с этим устройством. Неправильно подключенные или поврежденные провода могут привести к неправильной работе или поломке трамблера.
Важно проверить все электрические соединения и убедиться, что они крепко закреплены. При обнаружении ослабленных соединений следует их затянуть или заменить
Если вы заметите поврежденные провода, необходимо немедленно заменить их на новые. Также стоит проверить контакты на наличие коррозии и очистить их при необходимости.
Для проверки проводов можно использовать мультиметр. Подключите его к соответствующим точкам на проводах и проверьте сопротивление. Оно должно быть низким и стабильным. При обнаружении высокого сопротивления или прерывания провода, необходимо его заменить.
Также рекомендуется проверить все предохранители, связанные с трамблером. Убедитесь, что они целые и правильно установлены. При необходимости замените поврежденные или вышедшие из строя предохранители на новые.
Проверка соединений и проводов является важным шагом при проверке работоспособности трамблера. Качественные и надежные соединения и провода обеспечат его правильную работу и увеличат срок его службы.
