Прокачка гидроагрегата АБС тормозов ГАЗель Next.
Прокачка гидроагрегата АБС тормозов ГАЗель Next.
Другие записи по тормозным системам и АБС тормозов ГАЗель Next:
Прокачка АБС9 может выполняться с помощью диагностического оборудования.
Для проведения диагностики АБС9, рекомендуется использовать тестер- сканер диагностический АСКАН-10 (производство ООО «АБИТ» г. Санкт-Петербург), с диагностическим кабелем Адаптером ПрМ230 (АБИТ.471080.310), а также с установленным модулем диагностики АБС9 ГАЗ (версия v1.11).
С помощью подраздела «Разрежение и заполнение» осуществляется процедура заполнения тормозной системы и гидроагрегата тормозной жидкостью с помощью создания разрежения.
Тест выполняется на стоящем автомобиле с подключением специальной установки вакуумной прокачки.
Внимание. Не рекомендуется пользоваться данной программой без наличия дополнительного оборудования для создания разрежения и заполнения гидроагрегата
После замены и установки нового незаполненного гидроагрегата рекомендуется воспользоваться программой «Прокачка гидроагрегата»
Не рекомендуется пользоваться данной программой без наличия дополнительного оборудования для создания разрежения и заполнения гидроагрегата. После замены и установки нового незаполненного гидроагрегата рекомендуется воспользоваться программой «Прокачка гидроагрегата».
С помощью подраздела «Прокачка гидроагрегата» осуществляется удаление воздуха и заполнение тормозной жидкостью внутренних контуров гидроагрегата.
Внимание. Прокачка гидроагрегата необходима только после установки нового гидроагрегата
Прокачка гидроагрегата необходима только после установки нового гидроагрегата.
Производитель гидроагрегата, ф. «Bosch», отмечает необходимость использования устройства для прокачки, создающего избыточное давление не менее 2 Бар (
2 кгс·см2) в бачке тормозной жидкости.
Перед прокачкой гидроагрегата необходимо провести прокачку тормозной системы обычным способом. Прокачка гидроагрегата проводится в 4 этапа со следующей обязательной последовательностью:
- прокачка левого заднего колеса;
- прокачка левого переднего колеса;
- прокачка правого переднего колеса;
- прокачка правого заднего колеса.
Ремонт системы отопления и охлаждения автомобиля
Наступили холодные дождливые осенние дни, а система отопителя вашего автомобиля ГАЗ-31105 еле дует и годится только для того, чтобы не запотевали стёкла? Ну а что говорить об эксплуатации авто с наступлением морозов. Ничего страшного в этом нет. Нужно просто свободное время, «прямые» руки и руководство по ремонту вашего автомобиля.
Разобраться в конструкции системы и принципе работы печки не так уж и сложно. Стоит начать искать причину неисправности, и, вполне возможно, просто найдётся перегоревший предохранитель, поменяв который вы восстановите правильную работу печки и вернёте тепло в свой автомобиль.
Тормозная система автомобиля ГАЗ 53
ГАЗ 53 — это старый труженик, который бороздит по нашим дорогам очень длительное время. Хотя не выпускают его уже добрых 25 лет, но машин этих все еще достаточно. Особенно они актуальны в деревнях, где дороги отсутствуют как таковые, а весной такое бездорожье начинается, что проехать по ним не сможет ни один крутой джип. Грузовик достаточно вместительный, но он требует постоянного ухода за свои 30 с горкой лет, расход этого автомобиля приближается к 20 литрам на 100 километров дороги, а коробка передач с двойным выжимом и отсутствие усилителя руля требует определенного умения водить машину. Нередко водители, которые никогда не ездили на таких машинах не справлялись с управлением и имели проблемы потом. К тому же включение передач без двойного выжима чревато крайне быстрой поломкой КПП. Но при должном уходе автомобиль крайне надежен и может выдержать большую нагрузку.
Ремонт подвески
Несмотря на то, что она изготовлена с применением качественного металла и особо прочной резины, в результате эксплуатации автомобиля нужно периодически проверять состояние подвески газ 31005.
Так выглядит передняя подвеска автомобиля Волга 31105
Её называют расходным материалом. Один наезд на препятствие или пойманная на трассе яма, которых на российских дорогах большое количество, – и вам гарантирована замена стойки. И это – в лучшем случае, хорошо, если не «перетряхивание» полностью всей подвески.
Для проведения планового осмотра и замены пришедших в негодность деталей потребуется яма и знание процедуры снятия некоторых элементов. Почерпнуть отсутствующие знания о строении можно, обратившись за помощью к мануалу по техническому обслуживанию этого автомобиля.
Совет! Очень удобно проверять состояние при переезде большого моста. Как правило, асфальт на нём покрыт небольшими трещинами, проезжая по которым вы будете слышать шум работы подвески вашего автомобиля.
Задняя подвеска Газ 31105
Признаки неисправностей в системе ГУР
Существует несколько признаков завоздушивания системы ГУР, при котором необходимо провести его прокачку. Среди них:
- появление сильного шума в районе установки ГУР или его насоса;
- увеличение давления на рулевом колесе, затруднения при его повороте;
- подтекание рабочей жидкости из системы гидроусилителя.
Кроме этого, существуют еще несколько признаков, свидетельствующих о завоздушивании системы — возникновение пены на поверхности рабочей жидкости в расширительном бачке, самопроизвольные повороты рулевого колеса в одну из сторон. Если вы столкнулись хотя бы с одним из описанных признаков — значит, вам необходимо прокачать гидроусилитель руля.
5.9.5. Прокачка системы гидроусилителя
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Скачать информацию со страницы
↓ ↓
1. Эксплуатация и техническое обслуживание 1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля
2. Двигатель 2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача
4. Ходовая часть 4.0 Ходовая часть 4.2. Задняя подвеска
5. Рулевое управление 5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.
6. Тормозная система 6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.
7. Электрооборудование 7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
8. Кузов 8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.
9. Приложения 9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *
10. Технические характеристики автомобилей 10.0 Технические характеристики автомобилей 10.1. Двигатель
Это интересно: Снятие и установка воздушного фильтра Audi A4 2000+
Замена тормозных колодок задних колес на автомобиле Волга ГАЗ 31105
1. Плоской отверткой отворачиваем три винта крепления тормозного барабана.
Если винты из-за коррозии отвернуть не удается, застопорив тормозной барабан ручным тормозом, отворачиваем винты ударной отверткой с наконечником под шлиц.
2. Отпускаем рычаг ручного тормоза. Наживляем три болта М8 в резьбовые отверстия (не имеющие зенковки), предназначенные для снятия тормозного барабана.
3. Равномерно заворачивая болты, снимаем тормозной барабан со ступицы.
4. Снимаем тормозной барабан. Если тормозной барабан не удается снять (мешают колодки), ослабляем трос ручного тормоза.
Примечание: При снятом тормозном барабане на автомобиле Волга ГАЗ 31105 не нажимайте педаль тормоза.
5. Выводим стяжную пружину из зацепления с передней колодкой и снимаем пружину специальным крючком.
6. Стяжную пружину из зацепления с передней колодкой можно вывести, поддев отверткой, затем снимаем пружину.
7. Поддерживая со стороны тормозного щита стойку прижимной пружины передней тормозной колодки нажимаем на наружную чашку пружины и, повернув её на 90°, снимаем пружину вместе с чашками.
8. С обратной стороны тормозного щита вынимаем шпильку.
9. Сдвигаем переднюю тормозную колодку вперед и снимаем пружину с разжимного стержня.
10. Снимаем стойку с задней тормозной колодки.
11. Накидным ключом «на 19» отворачиваем гайки двух опорных пальцев, удерживая пальцы специальным ключом «на 6».
12. Вынув палец задней колодки, отсоединяем наконечник троса стояночного тормоза от рычага привода ручного тормоза.
13. Снимаем заднюю тормозную колодку.
14. Вынув другой палец, снимаем переднюю тормозную колодку.
Примечание: Длина фрикционной тормозной накладки передней тормозной колодки — 300 мм, а задней тормозной колодки — 200 мм. 15. При установке новых тормозных колодок на задней колодке необходимо закрепить рычаг привода ручного тормоза, а на передней тормозной колодке — разжимной стержень и регулировочный эксцентрик ручного тормоза. Снимаем эти детали со старых тормозных колодок.
16. Расшплинтовываем болт-ось рычага привода ручного тормоза.
17. Удерживая отверткой болт-ось, ключом «на 17» отворачиваем гайку.
18. Разъединяем тормозную колодку и рычаг.
19. Вынимаем из торомозной колодки шплинт.
20. Ключом «на 17» отворачиваем гайку болта-оси разжимного стержня, удерживая болт-ось шлицевой отверткой.
21. Снимаем разжимной стержень.
22. Удерживая эксцентрик шлицевой отверткой, отворачиваем контргайку ключом «на 19».
23. Снимаем регулировочный эксцентрик ручного тормоза.
24. Собираем и устанавливаем на автомобиль Волга ГАЗ 31105 тормозные колодки в обратной последовательности. При сборке лыски опорных пальцев должны быть повернуты навстречу друг другу.
25. Так как тормозные накладки новых тормозных колодок толще изношенных, перед установкой тормозного барабана необходимо утопить поршни в цилиндр. Для этого сдвигаем тормозные колодки с помощью двух монтажных лопаток или отверток.
26. Если тормозной барабан не удается надеть ключом «на 19» ослабляем затяжку контргайки и, вращая регулировочный эксцентрик, сводим тормозные колодки.
27. Устанавливаем тормозной барабан (обязательно затянув три винта его крепления), и нажимаем несколько раз педаль тормоза. Для выполнения следующей операции помощник должен нажать и удерживать нажатой педаль тормоза.
28. Вращая опорные пальцы по направлению стрелок, подводим нижнюю часть тормозных колодок к тормозному барабану.
29. В этом положении ключом «на 19» слегка затягиваем гайки пальцев, удерживая пальцы специальным ключом «на 6».
30. Отпустив педаль тормоза, проверяем легкость вращения тормозного барабана (при задевании за накладки чуть отводим тормозные колодки) и окончательно затягиваем гайки пальцев. После этого регулируем ручной тормоз.
Руководство по ремонту ГАЗ 31105 (Волга) 2004+ г.в. 8.1. Проверка и регулировка тормозной системы
8.1. Проверка и регулировка тормозной системыПроверка герметичности гидропривода Проверка работы вакуумного усилителя тормозов Регулировка регулятора давления Регулировка педали тормоза Проверка состояния тормозного диска и колодок передних колес Регулировка стояночного тормоза .
8.1.2 Проверка герметичности гидропривода
8.1.1. Проверка герметичности гидроприводаПроверяйте герметичность наружным осмотром: – сверху из-под капота; – снизу автомобиля (на подъемнике или смотровой канаве); – с боков со снятыми колесами. ПОЛЕЗНЫЙ СОВЕТ Осмотр части гидропривода, работающей под давлением, проводите с помощником. Он должен нажать 4–5 раз на педаль тормоза (создав тем самым давление в гидроприводе) и удерживать ее нажатой, пока вы будете осматривать гидропривод. Осмотр гидропривода, не .
8.1.3 Проверка работы вакуумного усилителя тормозов
8.1.2. Проверка работы вакуумного усилителя тормозовПри повышении усилия на педаль тормоза необходимо проверить работоспособность вакуумного усилителя. 1. Нажмите на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, пустите двигатель. При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед. 2. Если этого не происходит, проверьте герметичность соединений шланга вакуумного усилителя с обра.
8.1.4 Регулировка регулятора давления
8.1.3. Регулировка регулятора давленияПри неисправности регулятора давления в заднем контуре тормозов во время интенсивного торможения возможна блокировка задних колес раньше передних, что приведет к заносу автомобиля. Вам потребуются: ключи «на 12», «на 17». 1. Отверните гайку 1 крепления и отсоедините стойку 2 регулятора давления от кронштейна 3 заднего моста. 2. Ослабьте контргайку 1 и, вращая регулировочный болт 2 на нажимном рычаге 3, установите размер 30–38 мм между центрами оси стойки.
8.1.5 Регулировка педали тормоза
8.1.4. Регулировка педали тормозаХод педали тормоза, мм: полный. 180–190 свободный. 3–5 Если свободный ход педали больше нормы, снижается эффективность тормозов из-за уменьшения полного хода педали. При чрезмерно малом или отсутствующем свободном ходе возможно самопроизвольное подтормаживание и нагрев тормозов. ПРИМЕЧАНИЕ Свободный ход педали тормоза не регулируется. Определяется свободный ход легким нажатием на площадку педали рукой при неработающем дв.
8.1.6 Проверка состояния тормозного диска и колодок передних колес
8.1.5. Проверка состояния тормозного диска и колодок передних колес ПРИМЕЧАНИЕ Проверяйте состояние рабочих поверхностей тормозного диска без снятия диска с автомобиля. Вам потребуются: ключ для болтов колес, отвертка, штангенциркуль. 1. Снимите колесо. 2. Очистите тормозной диск. 3. Замерьте штангенциркулем толщину диска. Минимально допустимая толщина диска 19 мм. Если толщина диска менее допустимой, замените диск.  .
8.1.7 Регулировка стояночного тормоза
8.1.6. Регулировка стояночного тормозаВам потребуются: ключи для болтов колес, «на 13» (два), отвертка 1. Проверьте положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении. 2. Отверните контргайку 1 и регулировочную 2 гайку и отсоедините от уравнителя 3 оба троса привода стояночного тормоза. 3. Снимите тормозные барабаны задних колес (см. «Снятие и установка тормозного барабана»). 4. Проверьте свободный ход приводного рычага на каждом заднем.
Ремонт двигателя
На первый взгляд кажется, что ремонт двигателя – это очень сложный процесс и выполнить его самостоятельно не под силу. Тем более двигатель иностранного производства от компании «Крайслер». На самом деле, для осуществления ремонта вам потребуется помощь только в том случае, если вы будете его снимать полностью, например, для замены вкладышей или поршня. Звать помощника придётся для того, чтобы вытащить его из-под капота. Далее, следуя описаниям этого руководства, можно производить работы самостоятельно.
Для снятия мотора требуется разобрать практически всё подкапотное пространство.
- слить и снять мешающие патрубки системы охлаждения;
- снять катушку зажигания;
- снять трубку ГУРа;
- снять несколько датчиков, которые препятствуют разбору двигателя.
Выполнив необходимые работы по ремонту мотора, как очень часто случается, остаются лишние детали. Для того чтобы избежать подобной ситуации, рекомендуется заниматься делом не торопясь и раскладывая детали от одного механизма в одну сторону, другого – в другую. К тому же в случае какого-либо вопроса, всегда можно посмотреть в мануале о соответствии данной детали этому механизму.
Даже такую сложную процедуру как регулировка клапанов двигателя внутреннего сгорания вы сможете выполнить самостоятельно. Только для этого потребуется приобрести специальный прибор для регулировки. Ну а для замены колец, поршней, прокладки, вкладышей или коленчатого вала не нужно дополнительного оборудования.

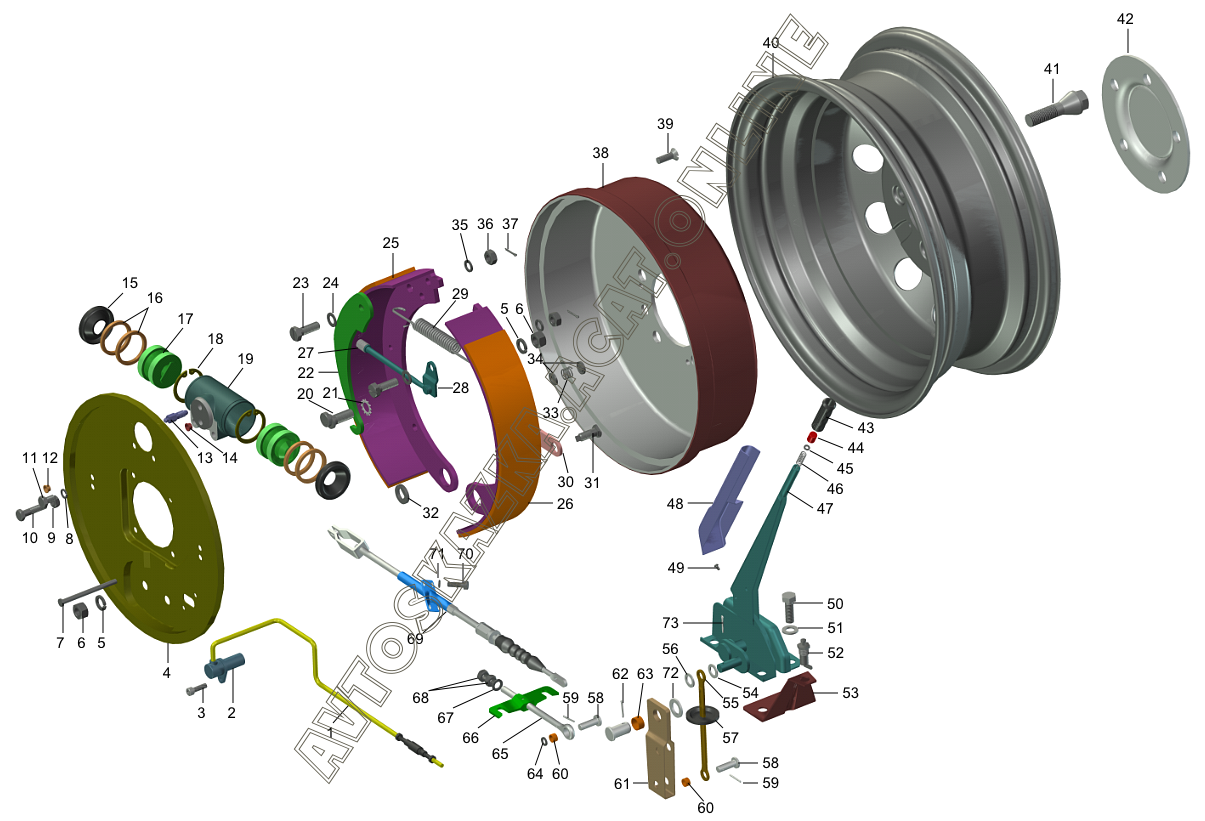

Стояночный тормоз
Регулировка стояночного тормоза
6.107. Проверить положение рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.
6.108. Отвернуть контргайку 1 и регулировочную 2 гайку и отсоединить от уравнителя 3 оба троса привода стояночного тормоза.
6.109. Снять тормозные барабаны задних колес (см. 6.84–6.87).
6.110. Проверить свободный ход приводного рычага на каждом заднем тормозе. Для этого сдвинуть грязезащитный чехол и с небольшим усилием (тормозные колодки при этом не должны перемещаться) потянуть трос 1 в направлении передней части автомобиля. Перемещение троса 1 относительно торца наконечника 2 оболочки должно быть в пределах 6–9 мм. Если величина перемещения отличается от указанной, необходимо отрегулировать свободный ход приводного рычага.
6.111. Для регулировки свободного хода приводного рычага ослабить гайку 1 регулировочного эксцентрика стояночного тормоза и, поворачивая с помощью отвертки за шлиц эксцентрик 2, добиться требуемого результата (проверку см. 6.110). После регулировки затянуть гайку 1, удерживая эксцентрик от проворачивания, и установить тормозной барабан и колеса.
6.112. Надвинуть на место грязезащитные чехлы.
6.113. Переместить рычаг стояночного тормоза на один щелчок вверх.
6.114. Подсоединить тросы к уравнителю. Завернуть регулировочную гайку до тех пор, пока задние колеса можно еще будет вращать свободно от руки (при этом допускается небольшое касание фрикционных накладок колодок рабочих поверхностей тормозных барабанов). Затянуть контргайку.
6.115. Установить рычаг стояночного тормоза в крайнее нижнее положение.
6.116. При правильно отрегулированном стояночном тормозе во время движения автомобиля без торможения тормозные барабаны не должны нагреваться.
Трос стояночного тормоза
6.117. Проверить установку рычага стояночного тормоза, который должен находиться в крайнем нижнем положении.
6.118. Отвернуть контргайку 1 и регулировочную гайку 2 и отсоединить от уравнителя 3 трос привода стояночного тормоза.
6.119. Сдвинуть грязезащитный чехол 1, отвернуть гайку 2 крепления оболочки 3 троса к кронштейну 4 кузова и отсоединить оболочку троса от кронштейна.
6.120. Снять тормозной барабан заднего колеса (см. 6.84–6.87).
6.121. Отсоединить верхние крепления тормозных колодок (см. 6.76– 6.78).
6.122. Отвернуть два болта 1 крепления и отсоединить оболочку 2 троса от тормозного щита.
6.123. Отсоединить наконечник 1 оболочки троса от приводного рычага 2.
6.124. Снять трос стояночного тор-моза, пропустив его наконечник через отверстие в тормозном щите.
Устанавливают трос стояночного тормоза в порядке, обратном снятию. В процессе установки необходимо отрегулировать стояночный тормоз (см. 6.107–6.116).
Рычаг стояночного тормоза
6.125. Отсоединить тросы привода стояночного тормоза от уравнителя (см. 6.108).
6.126. Вынуть шплинт 1, снять шайбу 2 и вынуть ось 3, отсоединив тем самым тягу 4 от рычага 5 уравнителя.
6.127. Вынуть из отверстия в кузове под тягу рычага стояночного тормоза уплотнитель кожуха пола.
6.128. Изнутри салона отвернуть винт 1 крепления и снять облицовку 2 рычага стояночного тормоза.
6.129. Отвернуть четыре болта крепления и вынуть вверх рычаг стояночного тормоза в сборе. Для удобства демонтажа рычага рекомендуется снять передние сиденья.
6.130. При необходимости отсоединить провода 1 и вынуть из кронштейна 3 выключатель 2 контрольной лампы стояночного тормоза.
6.131. Снять рукоятку с рычага. Она сидит на рычаге с небольшим натягом.
6.132. Выкрутить кнопку 1 и вынуть из рычага пружину 3 с опорной войлочной шайбой 2.
6.133. Вынуть шплинт 1 и снять с оси тягу рычага 2 с двумя шайбами 3.
6.134. Сборку рычага стояночного тормоза проводят в порядке, обратном снятию, смазав предварительно тонким слоем смазки Литол–24 зубчатый сектор и собачку. При установке кнопки 1 необходимо сжать пружину с помощью узкой отвертки 2 через прорезь в рычаге.
6.135. Устанавливают рычаг стояночного тормоза в порядке, обратном снятию. При установке уплотнителя кожуха пола стрелка на нем должна быть направлена вверх. После установки рычага отрегулировать натяжение тросов привода стояночного тормоза (см. 6.107–6.116).
Источник статьи: http://www.automnl.com/model/gaz_volga1/196/
Когда и зачем это нужно делать?
На автомобиле «Газель» данная система имеет гидравлический привод. Это значит, что давление на рабочие цилиндры оказывает специальная жидкость. Она имеет особые свойства и не кипит при сжатии. Однако главный минус тормозной жидкости – это ее гигроскопичность. При разгерметизации системы внутрь попадает воздух и вода. Из-за этого жидкость теряет свои свойства.
Какие признаки указывают на то, чтобы прокачать систему? Об этом скажет само поведение автомобиля. Если педаль тормоза на «Газели» стала мягкой, увеличился ее ход, машина вяло снижает скорость, все это говорит о проблемах с системой. Но не всегда причиной этого является воздух или вода. Случается, что выходит из строя вакуумный усилитель тормозов на «Газели». В такой ситуации педаль тормоза становится очень твердой. Определить это можно следующим образом. Перед запуском ДВС педаль нужно нажать несколько раз, чтобы ее ход стал минимален (удалить весь вакуум из системы). Далее запускают двигатель и контролируют педаль: она должна немного провалиться. Если этого не произошло, требуется ремонт «Газели», а именно замена вакуумного усилителя. Также отметим еще один момент. Ручной тормоз на «Газели» никак не связан с гидравликой. Он механический, с тросовым приводом, действует отдельно от рабочей системы.
Также прокачку тормозов выполняют после любых ремонтных работ, связанных с данной системой. Это может быть замена главного цилиндра сцепления, каких-либо шлангов и другие мероприятия.
Ручник
Бывают такие случаи, когда ручник отказывается выполнять свои функции. Не держит машину. Хорошо, если это обнаруживается при полной остановке машины. А если требуется в экстренной ситуации тормозить ручником, а он не хочет работать, тогда могут быть плачевные последствия. Но тут еще ситуация зависит от профессионализма водителя (совершить манёвр). Итак, для того чтобы выяснить причину, требуется смотровая яма. Прежде всего, надо посмотреть в каком состоянии тросик. Если он натянут, прикреплен правильно, тогда надо снимать сам механизм стояночного тормоза.
так выглядит стояночный тормоз в сборе
Делается это так:
- Вынуть шпилинг из оси, которая на тяге рычага.
- Открутить шайбу и достать ось.
- Снизу достать уплотнитель и снять его.
- На панели приборов есть консоль. Ее нужно снять.
- Открутить винт. Снять все с рычага (облицовка).
- После открутить 4 болта, на которых держится ручник.
- Стояночный тормоз вынимается.
- Отсоединить все датчики.
Смотрите в видео: как отрегулировать ручной тормоз.
Установить механизм требуется в обратном порядке. Внимательно стоит осмотреть механизм на предмет повреждений. Если есть возможность заменить какие-либо детали, нужно это сделать. Не игнорировать. Это безопасность автомобиля и водителя.
Как часто прокачивать?
Определенного регламента здесь нет. Прокачивать систему нужно только после появления характерных признаков. Также воздух удаляют при ремонте каких-либо частей тормозной системы. Однако в случае замены колодок прокачивать систему не обязательно. Достаточно проверить уровень жидкости и долить ее, так как при сдавливании рабочего поршня она может политься через верх.
Отметим, что сама жидкость имеет определенный ресурс. Менять ее нужно каждые два года либо раз в 80 тысяч километров. А контролировать текущее состояние жидкости можно благодаря специальным тестерам, как на фото ниже.

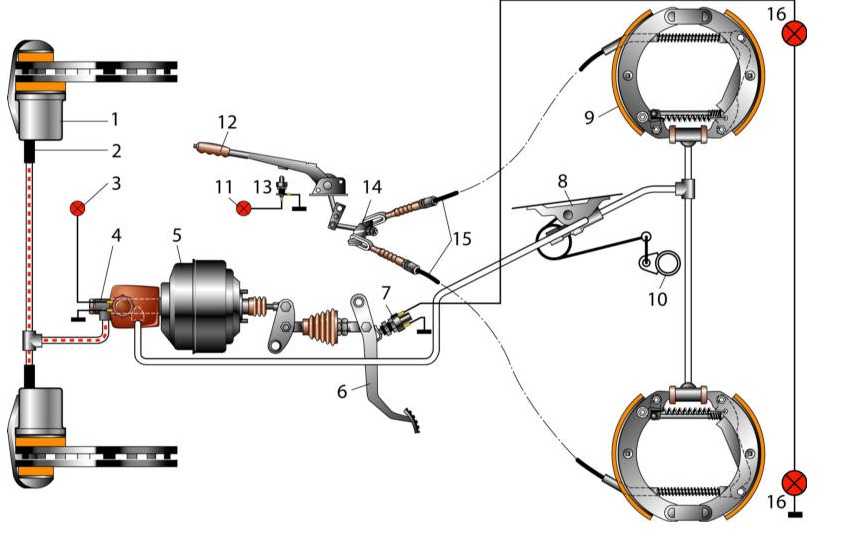

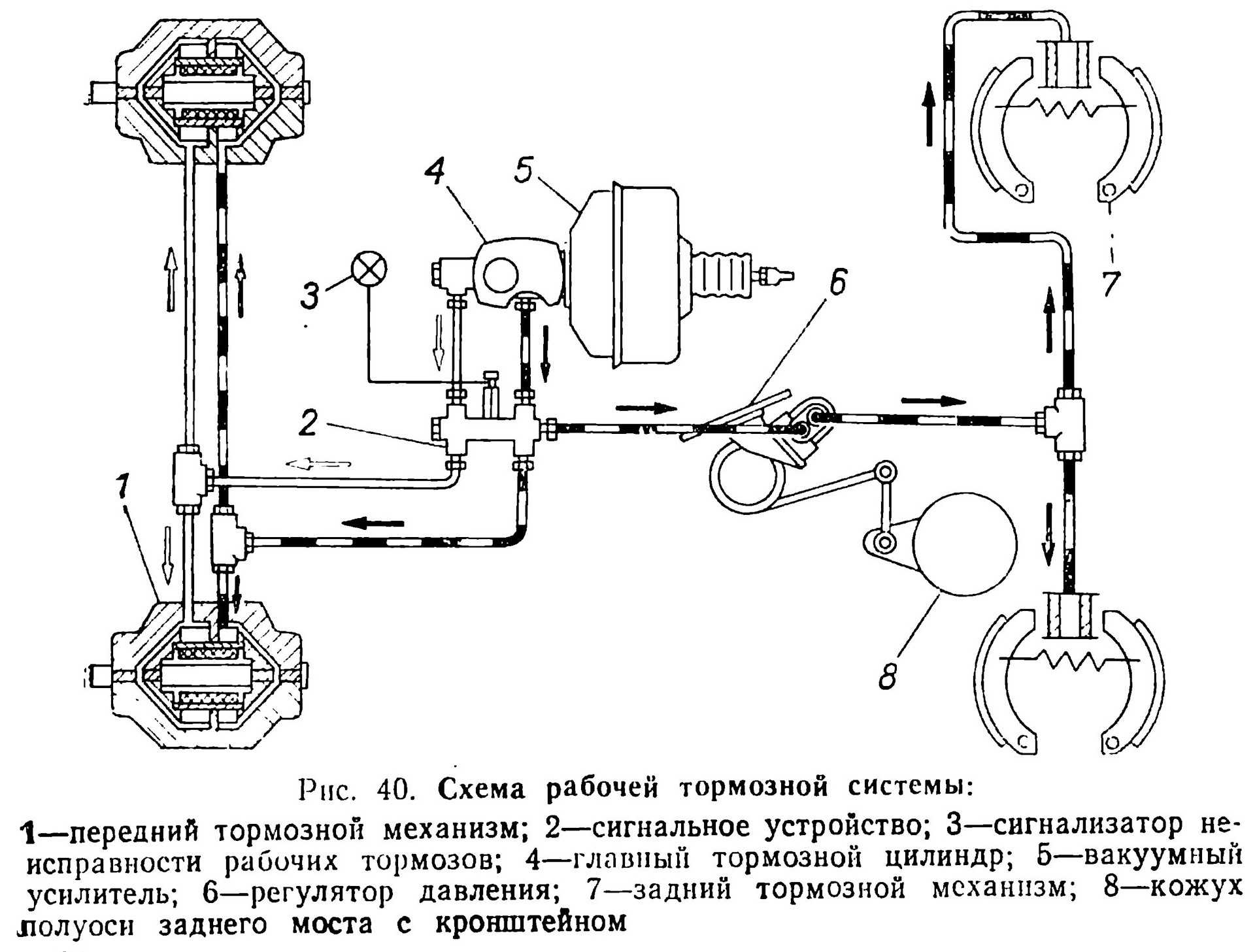

Система тормоза
На колесах спереди стоит система тормоза дисковая (металлические диски) с поршнем, скоба плавающая. Когда система подает команду торможения, происходит надавливание поршня на колодку, внутри она прижимается к диску (дисковый механизм). Тем временем, скоба снаружи действует на колодку в противоположном ходе. Колодки тормоза постепенно стираются.
Если стирание произошло больше чем на 3 миллиметра, колодки требуется срочно поменять, в противном случае нельзя производить эксплуатацию автомобиля. Тормозные диски ГАЗ-3110 установлены на ступице и закреплены болтами. Диск может стереться в процессе работы на 19 мм, если больше его требуется менять. Скоба крепится к поворотному механизму 2-мя болтами. В соединении скобы располагается тормозной цилиндр ГАЗ-3110.
Для защищённости от внешних факторов цилиндр прикрыт резиновым пыльником. Внутри цилиндра есть проточка, в неё помещена манжетка (кольцо, которое играет роль уплотнителя). При работе плунжер (поршень) поднимается вверх, манжетка съеживаться, а при окончании работы плунжер возвращается назад. В связи с этим возникает зазор между диском, а также тормозной колодкой. Сам цилиндр имеет особый клапан.
На задних колесах тормоза барабанные. Цилиндры имеют 2 поршня. После колодки идёт зазор, он регулируется самостоятельно (автоматически). Чтобы не было свободного движения поршня, туда поставлены специальные кольца, называемые упорными. Поэтому существует неизменный зазор. Величина стирания колодки равна величине передвижения колец.
Внешний вид задних тормозных колодок ГАЗ-3110

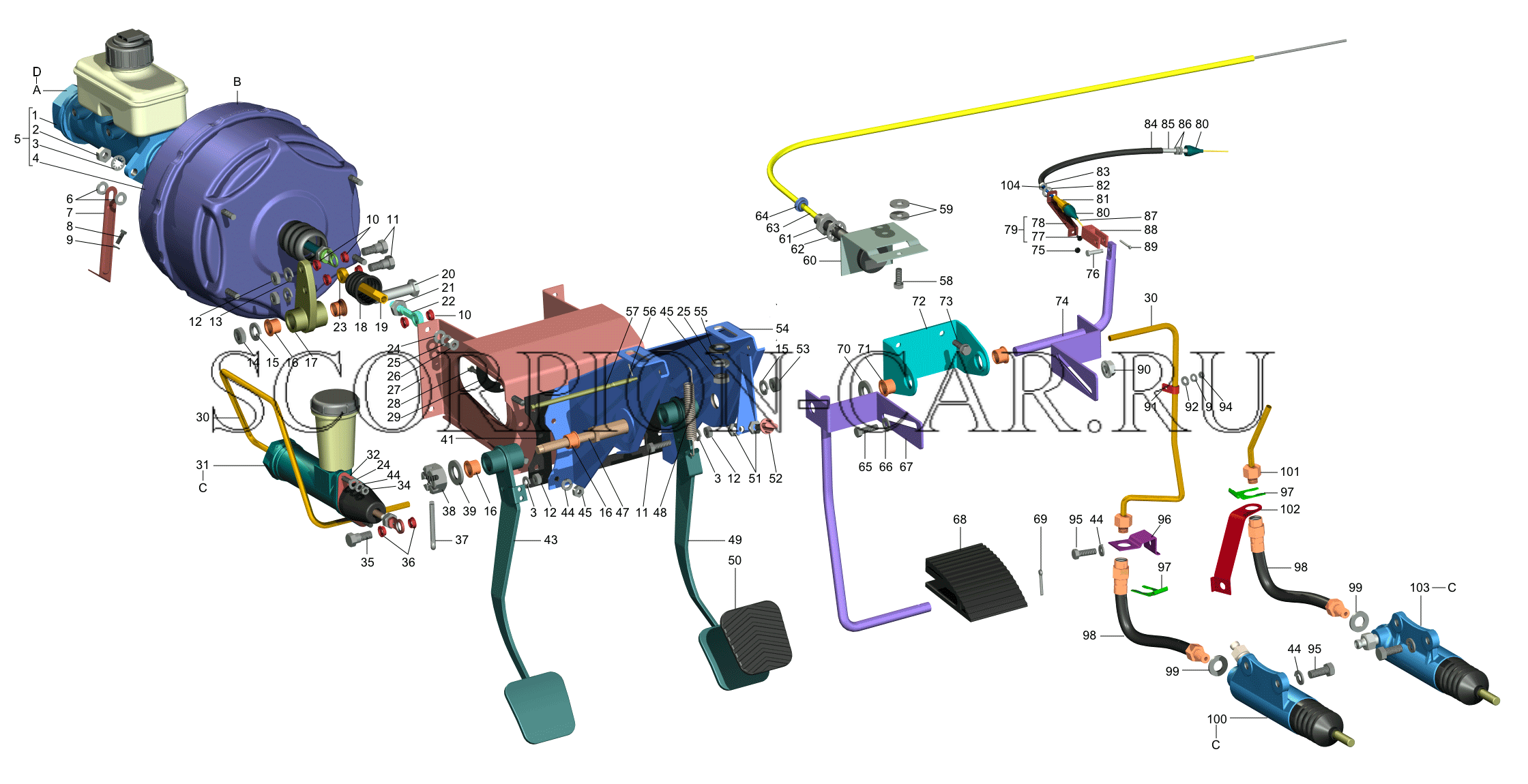

Главный тормозной цилиндр прикреплен у основания усилка, который является диффузионным. Сверху на цилиндре существует датчик и бочок. Датчик подает данные о количестве жидкости предназначенной для тормоза.
В системе рабочие детали тормоза время от времени требуется заменять, а также замены от себя требует жидкость, которая выполняет важные функции в данной системе. После замены необходимо прокачать тормоза. Один человек не сможет этого сделать.
Так выглядит главный тормозной цилиндр
Устройство антиблокировочной системы тормозов (ABS)
При торможении АБС регулирует давление жидкости в рабочих цилиндрах, предотвращая полную блокировку колес. Благодаря этому сокращается тормозной путь и водитель продолжает контролировать траекторию движения автомобиля даже при интенсивном торможении на снегу песке или мокром асфальте.
Принцип работы системы abs. Видео:
Антиблокировочная система включает следующие детали:
- Блок управления. Электроника, меняющая давление за счет открытия и закрытия перепускных клапанов. Она анализирует информацию о вращения колес. При остановке колеса клапан частично сбрасывает давление и колодка давит слабее.

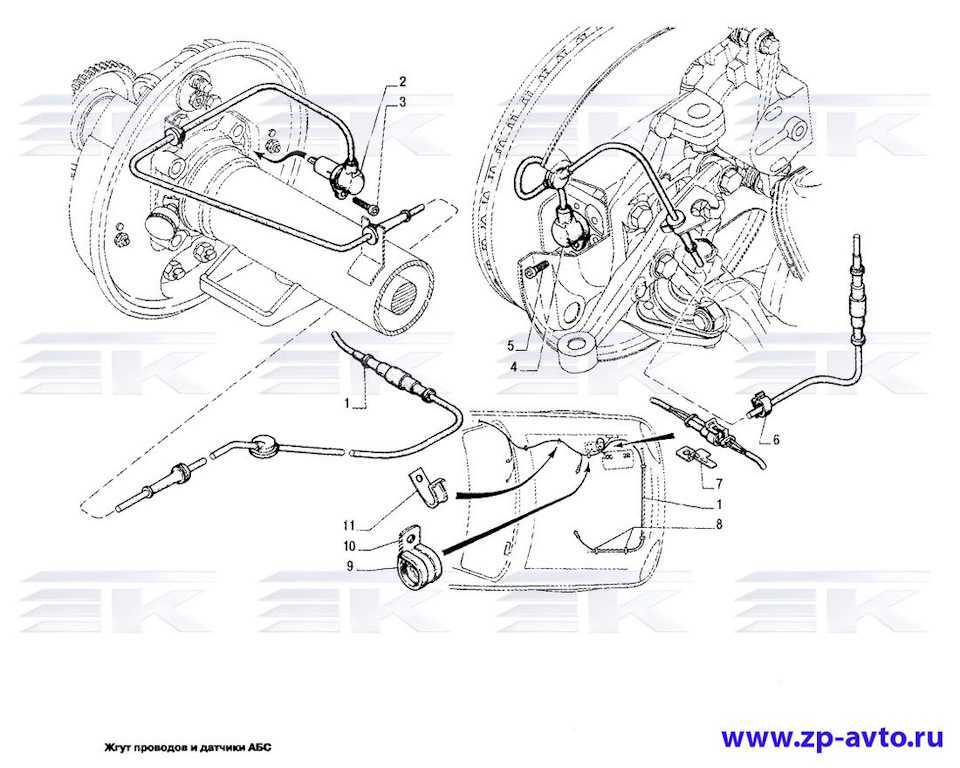

- Датчики, контролирующие частоту вращения. Устройства крепятся на колесных ступицах и работают за счет эффекта Холла. Они передают информацию в ЭБУ.
- Гидравлический блок. В его состав входят гидроаккумуляторы, электромагнитные клапаны для впуска и выпуска, насос с электроприводом и демпфирующие камеры.
В нормальном положении выпускные клапаны закрыты и не дают жидкости выйти из цилиндра. Соответственно, впускные открыты и не препятствуют повышению давления при нажатии на педаль. Когда машина тормозит, жидкость поступает в цилиндр, повышая давление в нем. Если же колесо начинает замедляться слишком резко, ЭБУ перекрывает впускной клапан, препятствуя блокировке. При необходимости подается сигнал на открытие выпускного клапана, уменьшающего давление до величины, при которой колесо разблокируется.
ГАЗ-31105 с двигателем «Крайслер»
Конструктивно двигатель DCC 2.4L DOHC близок к двигателям семейства ЗМЗ 406, что позволило адаптировать его к серийно выпускаемым автомобилям ГАЗ-31105/3102 и «Соболь»/»ГАЗель».
Двигатель имеет меньшую массу за счет применения тонкостенного чугунного блока цилиндров. При этом в конструкции блока предусмотрена замыкающая пластина — основание блока, обеспечивающая блоку повышенную жесткость, долговечность двигателя и снижающая склонность агрегата к возникновению резонансных колебаний в диапазоне рабочих частот двигателя
Вопросам оптимизации конструкции двигателя, как источника вибраций и шумов уделено очень большое внимание. Для снижения виброактивности в конструкции двигателя применены специальные уравновешивающие валы, снижающие неуравновешенность КШМ, а так же уменьшающие вибронагрузку на блок и опоры двигателя, кронштейны силовых агрегатов, впускной и выпускной коллекторы и ликвидирующие резонансные явления в трансмиссии от неуравновешенных сил инерции второго порядка, что повышает уровень комфортности автомобиля
С этой же целью применен «двухмассовый» маховик с встроенным мощным демпфером крутильных колебаний, позволяющим снизить до минимума колебания и рывки в трансмиссии (что бывает особенно дискомфортно для пассажиров при низкой скорости движения автомобиля — маневрирование, ускорения и торможение в плотном транспортном потоке). Масляный поддон двигателя отштампован из двуслойной листовой стали, эффективно гасящей излучение механических шумов двигателя. Так же, в конструкции автомобиля применена новая, более эффективная система выпуска отработавших газов с каталитическим нейтрализатором и новыми резиновыми элементами в подвеске СВОГ. Кроме того, применен эффективный шумоизолирующий экран, расположенный под коробкой передач автомобиля.
Для снижения внутренних потерь, повышения долговечности, уменьшения массы двигателя используются поршни с уменьшенной высотой юбки и оптимизированной конфигурацией колец поршня, пластмассовый впускной трубопровод с гладкими впускными каналами, тонкостенный выпускной коллектор, пластмассовая крышка клапанов и другие современные решения. Конструкция двигателя предусматривает установку насоса ГУP, компрессора кондиционера.
Управление впрыском топлива и зажиганием производится электронным блоком управления с оптимизированным для эксплуатационных условий России алгоритмом управления, учитывающим наружную температуру воздуха, температуру АКБ и режим работы климатической установки автомобиля. Двигатель с запасом обеспечивает выполнение норм токсичности Евро-2. Совместно с фирмой «Крайслер» проведена перекалибровка блока управления и создано оригинальное ПО управления двигателем.
