Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами. Тормозные механизмы передних колес дисковые, вентилируемые, с плавающей скобой, задние тормозные механизмы барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и тормозными барабанами.

Тормозная система оснащена вакуумным усилителем. Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, на часть автомобилей Форд Фокус 2 устанавливают гидравлический усилитель.

Один раз в году радиатор обязательно нужно продувать воздухом. Делается это для удаления из его ячеек грязи, прилипших насекомых и другого мусора. Таким образом повышается его эффективность, после чего он продолжит охлаждать систему. Сергей Василенков отПросмотров: 1 1 2 3 4 5.

Похожие публикации Турбина гонит масло в интеркулер: что делать? Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя.

В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему. В салоне пахнет антифризом Думаете, ароматизаторы спасут от запаха охлаждающей схема охлаждения форд фокус 2 в салоне?

Не надейтесь. Немедленно проводите диагностику — использовать автомобиль, пахнущий антифризом, опасно. Меняем тосол на Lada технология и частота проведения работ Технологичная замена тосола на автомобиле ВАЗ подготовка, план действий, подводные камни.

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Рекомендации по замене радиатора салонной печки на автомобиле Нива Шевроле без кондиционера, основные этапы процесса. Как определить неисправности термостата Лада Самара и заменить его самостоятельно Многие, кто проводит большую часть времени в схема охлаждения форд фокус 2, могли наблюдать стоящий на обочине автомобиль с вырывающимися из под капота клубами пара.

При этом даже далекие от устройства двигателей обыватели понимают, что это указывает на проблемы в системе охлаждения, а более «продвинутые» укажут еще и. Перегревается двигатель на Пассате: что делать?

Как снять мотор печки на ВАЗ 2110

Чтобы исправить нерабочую печку на ВАЗ 2110 необходимо снять сам моторчик.

Для начала нужно проделать следующие манипуляции:

Отсоединить клеммы аккумулятора для того, чтобы избежать замыкания.
Выкрутить болты, которые удерживают внешний кожух печки.
Следующим шагом будет удаление стеклоочистителей. Необходимо открутить крышку и ослабить гайки на щетках. Сами гайки ослабляются ключом на десять.
Дальше необходимо удалить шланги омывателя.
Необходимо демонтировать обшивку самой печки. Ее демонтаж может быть весьма затруднителен. Саму обшивку в таком случае можно просто отогнуть. Этого будет достаточно, чтобы снять и заменить сам моторчик печки.
Далее следует снять фильтр, который фильтрует воздух, поступающий из печки в салон. Сам фильтр крепится на четыре болта.
Необходимо как можно аккуратнее передвинуть часть печки в левую сторону. Это нужно, чтобы печка вылезла из крепящих ее пазов в правой ее части

Также, следует уделить внимание левому крепежу на кузове, поскольку его легко отломать.
Далее следует открутить три шурупа, которые удерживают мотор на корпусе печки.

Как снять электродвигатель вентилятора охлаждения двигателя Ваз 2110

Снятие электродвигателя вентилятора системы охлаждения двигателя на автомобиле Ваз 2110 производят для его замены на новый в случае выхода из строя. На автомобилях применяются двигатели типа МЭ-272, они не разборные, то есть ремонтонепригодные. Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.

• Разъедините колодку с проводами питания электродвигателя, предварительно разрезав пластиковые хомуты, удерживающие жгут проводов на кузове.
• Выкручиваем два болта крепления кожуха вентилятора с левой стороны.

• Теперь разрезаем хомут крепящий тягу дроссельной заслонки на кожухе вентилятора.
• Выкручиваем гайку верхнего крепления кожуха к радиатору и одну гайку крепления кожуха к кузову.

Выкручиваем гайку нижнего крепления кожуха и вынимаем его из моторного отсека.

• Отсоединяем от кожуха держатель проводов.
• Выкручиваем гайки крепления вентилятора. Снимаем гайки и расположенные под ними пружинные шайбы.

• Снимаем электродвигатель.
• Торцовой головкой выкручиваем гайку крепления крыльчатки к двигателю и снимаем ее вместе с шайбой.

• Снимите крыльчатку.
• Проверьте состояние резиновых подушек на кожухе, если они потрескались или потеряли свою эластичность, замените их на новые.
• Выполнив замену изношенных деталей, сборку и установку проведите в обратной последовательности.

На этом ремонтные работы по снятию электродвигателя вентилятора системы охлаждения двигателя на автомобиле Ваз 2110 завершены.

zubilovaz.ru

Последовательность замены на 115-сильном 1,6-литровом агрегате

Последовательность работ такая:

1. Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
2. Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
3. Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
4. Окручиваем крепление расширительного бачка и отводим его в сторону;
5. Отсоединяем фишку проводку, ведущую на генератор;
6. Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
7. Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;
8. Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.

   Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;

9. Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
10. При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
11. Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
12. Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
13. После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.

Что делать, если кондиционер в Форд Фокус 2 не работает

Если кондиционер не включается, зачастую виновата электрика авто, или элементы электрической системы кондиционирования, однако и самые очевидные причины не стоит упускать из виду.

Обращаем внимание на погодные условия. Несмотря на то что в инструкции по эксплуатации кондиционера есть рекомендация включать его хотя бы раз в месяц, в любое время года, при низкой температуре воздуха на улице, кондиционер может и не включаться

Это нормально, и не указывает на неисправность.
Проверяем предохранители. Обычно, при нажатии кнопки А/С слышен щелчок срабатывания муфты компрессора. Если щелчка нет, включение не сработало, и придется заглянуть под капот, где вы, скорее всего, увидите, что вращение приводного шкива вала компрессора отсутствует, а это повод проверить работает ли предохранитель F27, через который питание подается на муфту. Монтажный блок, в котором располагается этот предохранитель, находится в моторном отсеке. На крышку моторного блока нанесена схема, на которой вы увидите место расположения нужного элемента. Если с F27 все в порядке, следует посмотреть на предохранитель F35, через него питание идет на обмотку реле.
Проверяем фишки и провода. Зачастую причина кроется в повреждении проводка фишки, которая относится к электронному блоку управления, или проводов, ведущих к колодке на муфте включения компрессора. Ремонт проводов вы вполне сможете провести самостоятельно.
Проверяем реле и работоспособность непосредственно муфты.
Следует в гнезде реле подключить контакты напрямую. К сожалению, такой способ не всегда указывает на неисправности именно в реле, но если муфта работает, мы гарантированно исключаем ее неисправность. Когда подозрения падают на реле, можно заменить его на аналогичное, и проверить работоспособность. Если с другим реле все работает, старому необходима замена или ремонт.
Проверяем датчики давления. Самостоятельно сделать это достаточно проблематично. В Форд Фокус 2 установлено два датчика давления, и неисправность хотя бы одного из них послужит причиной незапуска муфты кондиционера. Чтобы точно определить, какой из датчиков не работает, лучше всего произвести диагностику. Для этой модели авто наиболее распространена поломка датчика давления фреона, который установлен на компрессоре.

Поиск проблемы

Как показывает практика, не всегда так просто отыскать причину неисправности, как это может показаться. Наиболее распространённая неисправность — это несрабатывание в нужное время. То есть двигатель нагрелся до предельной температуры в 95-99 градусов, а устройство не включается. В этом случае нам нужно открыть капот и найти термовыключатель, как правило, он располагается сбоку от радиатора. Его можно заменить или попытаться отремонтировать.

Конечно, поломка термовыключателя — это еще не самое худшее, что может случиться. Выход из строя электродвигателя вентилятора гораздо хуже. Во-первых, ремонт более трудоёмкий, во-вторых, от этого может не быть толку. Но, прежде всего, нужно проверить плавкий предохранитель электродвигателя, так как он мог выйти из строя. Если он в порядке, то попробуйте следующее. Отключаем провода от термовыключателя и соединяем их между собой, включаем зажигание. Вентилятор должен заработать. Таким образом, поломка вызвана не электродвигателем, а выключателем.

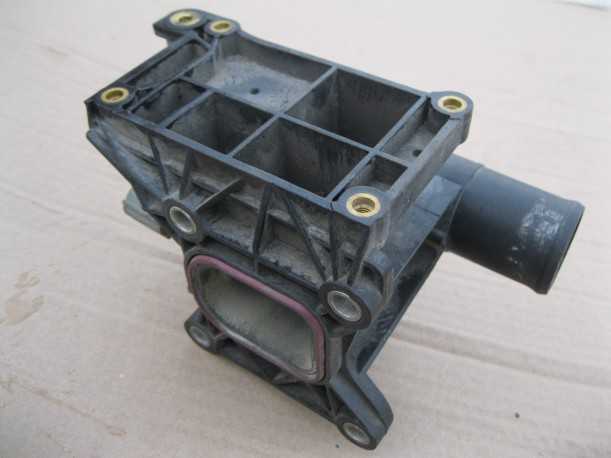

Термостат

Термостат предназначен для поддержки постоянной температуры двигателя. Его главным механизмом является заполненный специальным воском термоэлемент, соединённый с пружинами двух клапанов. Схема направления движения жидкости через тройник: основной клапан направляет тосол в радиатор и далее по большому кругу, а дополнительный, — по малому кругу. С момента достижения определённого значения температуры охлаждающей жидкости, основной клапан начинает постепенно открываться, увеличивая поток тосола через тройник из радиатора. Дополнительный клапан в этот момент начинает закрываться, уменьшая поток. При большем увеличении температуры жидкости оба клапаны, соответственно, открываются и закрываются полностью, обеспечивая двигателю максимальное охлаждение.

Наименование двигателя	Объём двигателя (л.)	Температура начала открывания термостата (°С)	Температура полного открывания термостата (°С)
Zetec-SEZetec-EEndura	1,4-1,61,8-2,01,8	829287	9699102

Сквозь радиатор отопителя тосол циркулирует всё время, независимо от того, в каком положении находятся клапаны. Термостат Форд Фокус 1 выполнен в отлитом из пластмассы корпусе и крепится двумя штифтами. Выпускной патрубок системы охлаждения оснащён датчиком, контролирующим температуру охладителя. Датчик зафиксирован пружинной скобой и уплотнён резиновым кольцом. Информация с него передаётся на электронный блок управления.

Дополнительные полезные моменты

Кроме рассмотренных выше, выделим еще ряд секретов и наблюдений:

1. При одновременном нажатии на газ и тормоз работает только тормозной механизм.
2. Если нажать на клавишу задних стеклоподъемников, когда они выключены, подсветка на кнопках сзади выключается.
3. Задний дворник сам включается при дожде или включении задней скорости. В некоторых авто он активируется только параллельно с основными стеклоочистителями лобового стекла.

Также прописать другой ключ можно с помощью ELM 327, подключив его в специальный диагностический разъем и ноутбука с установленной программой FORScan.

Температура двигателя 57. А по прибору 90 заводим машину. Все тестовый режим никуда не ушел и можно у так .

Прошить панель в уфе можно на stoufa.ru Показываю как «врет» фокус отображая не верную температуру на щитке .

Так ну чтож холодный пуск с контролем температуры двигателя подачку есть для этого нам нужно войти в меню это так .

00:22 Машина не прогревается зимой, температура двигателя. 04:03 Форд Мондео, на холодную идет вибрация. 05:35 .

Ford Focus 2 скрытые возможности. Форд Фокус 2 дополнительные функции. Как открыть капот. Замена салонного .

. такой вот дождик короче идет сразу замерзает зимой дождь сразу нажать на машине у нас у нас машина ford focus 2.

Как войти в тестовое меню на форд фокус 3, обзор меню реальная температура двигателя, напряжение бортовой сети .

Помощь каналу на дальнейший контент и ремонт автомобиля 5469 4000 1980 0254 сбербанк онлайн . Давайте вместе .

В этом видео я рассказываю об ранее активированных скрытых функциях, какие функции по моему мнению полезные, .

Форд фокус 2 не греется двигатель |Форд фокус 2 (Ford Focus2) замена термостата системы охлаждения Подержи Наш .

Это нужно знать про Ford Focus 2 перед покупкой: двигатели, КПП, расходы на авто. 0:48 — Турбодизели 6:03 .

Команда Автоподбор Днепр выпускает для Вас очередное полезное видео, которое расставит точку с реальным пробегом .

Тестовый режим Ford Focus 2 дорестайл, рестайл — не важно. С помощью данного теста можно проверить, например,

Прошила автомобиль ford focus, хозяин автомобиля захотел испробовать прошивку Ледокол. Из рекомендаций которые я .

Всем привет данное видео называется тест приборной панели ford focus 2 рестайлинг и до рестайлинг нашем случае .

Сегодня на канале Лукари тест драйв Форд Фокус 2 рестайлинг 2009 года на моторе 1.6 дизель. У нас обзор на Фокус 2 .

Приветствую всех на моем канале сегодня расскажу о том как прошивал панель приборов на автомобиле ford focus 2 10 .

Всем привет! Сегодня мы расскажем о хорошем, простом и на самом деле ничем не примечательном двигателе Ford 1.6, .

Самостоятельная замена термостата на Форд Фокус 2 с двигателем 1,8 без ямы. Ничего сложного. Только долго и .

Всем привет. В новом видео я не только расскажу о проблемах и слабых местах двигателя 1.8 Duratec для Ford Mondeo 3, .

Это было почти с каждым вторым автомобилем марки Форд Фокус 2. Смотрим. Желающие поддержать канал ссылки в .

• Замена передних амортизаторов шевроле ланос своими руками



• Мотоблок из раздатки нива своими руками



• Как сделать 2 батареи на телефон



• Как сделать вкусно кабачки с чесноком в духовке рецепт



• Как сделать громче дискорд на телефоне

Водяной насос

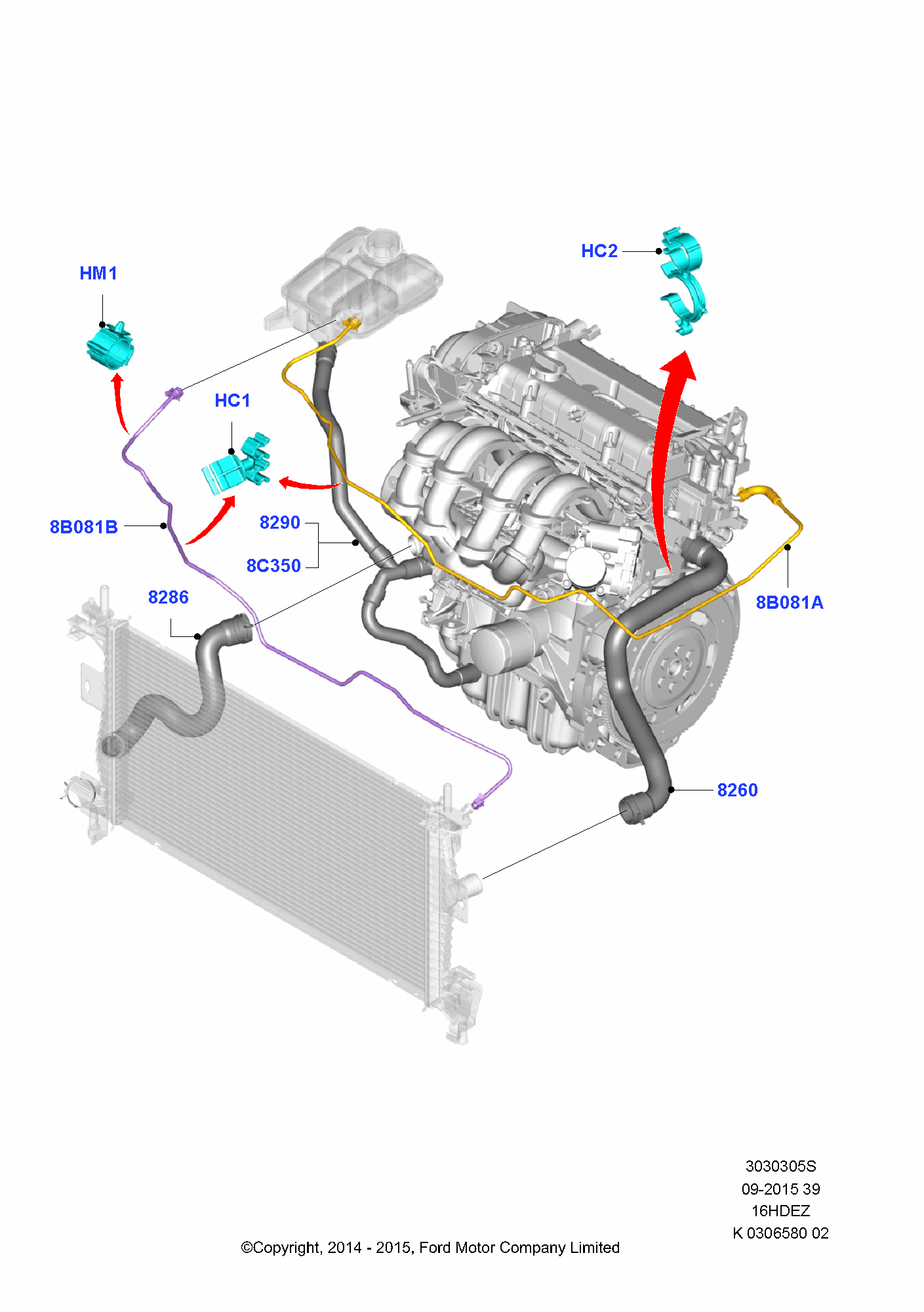

В автомобиле Форд Фокус 1 движение охлаждающей жидкости начинается благодаря центробежному лопастному насосу. Он прикреплён к блоку цилиндров посредине с правой стороны и работает от ремня привода одного из вспомогательных агрегатов. Запасной ремень стоит всегда иметь в комплекте запчастей.

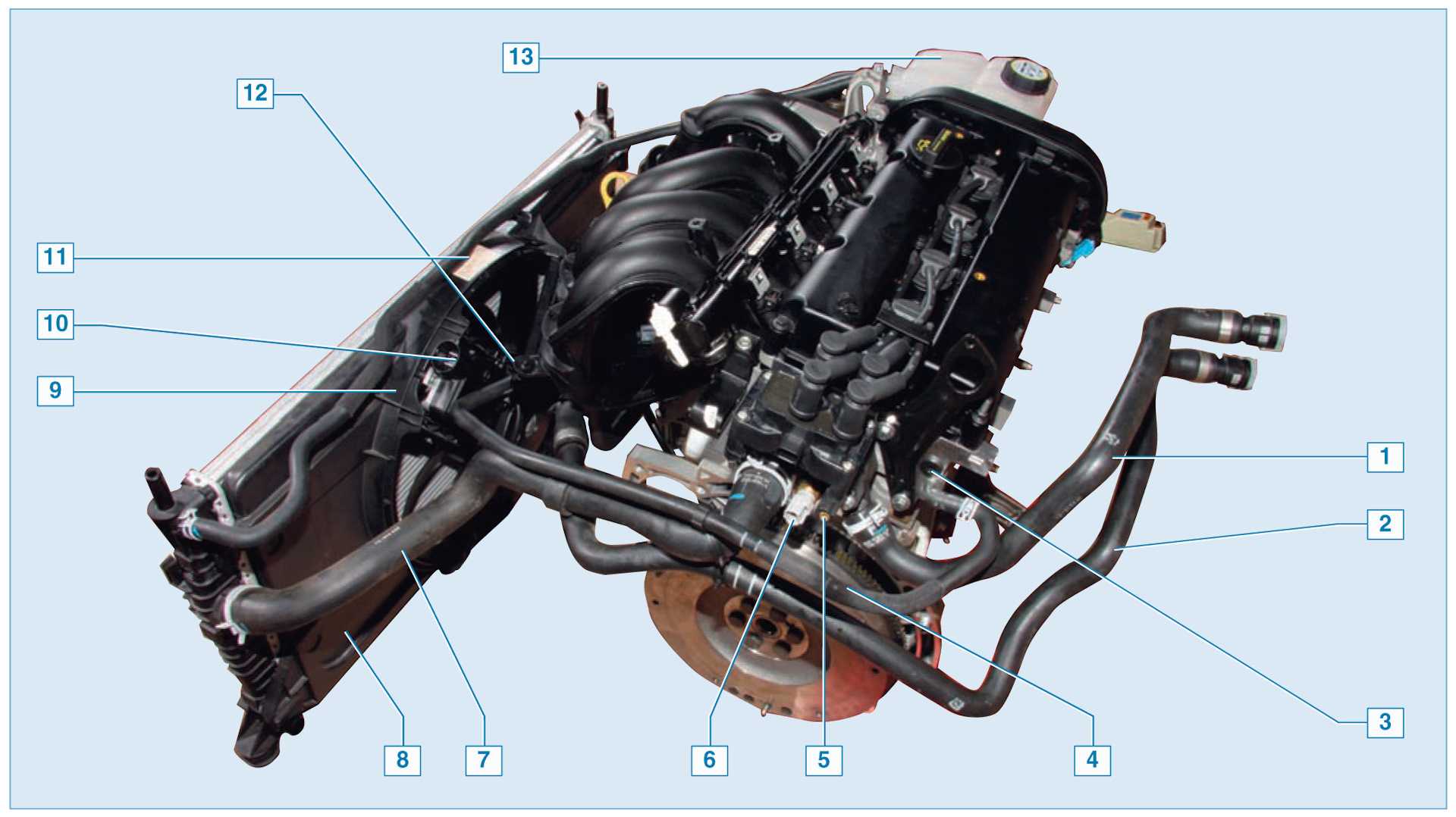

Схема, по которой циркулирует тосол, может быть представлена следующим образом. Насос направляет её в рубашку охлаждения двигателя Форд. Через выходной патрубок она поступает сквозь тройник термостата в основной радиатор системы, а также в радиатор отопителя, после чего обратно возвращается в рубашку двигателя через этот же тройник.

1.4.5. Ford Focus II. Проверка уровня и замена охлаждающей жидкости

ПРОВЕРКА УРОВНЯ И ДОЛИВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Проверку уровня жидкости в расширительном бачке системы охлаждения желательно проводить при каждом осмотре автомобиля перед выездом и обязательно в случае перегрева двигателя и связанного с ним выброса жидкости из системы.
Расширительный бачок установлен на правом брызговике моторного отсека.
Для проверки уровня жидкости устанавливаем автомобиль на ровной горизонтальной площадке. Проверку проводим на холодном двигателе.

На стенке бачка нанесены метки MAX и MIN, между которыми должен находиться уровень жидкости на холодном двигателе.
Когда двигатель прогрет до рабочей температуры, уровень охлаждающей жидкости в бачке может быть немного выше метки MAX. Если уровень расположен на метке MIN или ниже, доливаем в бачок жидкость, рекомендованную заводом-изготовителем (см. «13. Ford Focus II. Приложение. Применяемые топливо, смазочные материалы и эксплуатационные жидкости»).На прогретом двигателе жидкость в системе охлаждения находится под избыточным давлением. Во избежание ожогов не отворачивайте крышку расширительного бачка, пока двигатель не остынет до безопасной температуры.
Если необходимо долить жидкость в систему на прогретом двигателе, то останавливаем его. Выждав десять минут, накрываем крышку расширительного бачка ветошью и отворачиваем ее на четверть оборота, стравливая избыточное давление в системе охлаждения.Если уровень жидкости расположен на метке MIN или ниже…

…отворачиваем крышку расширительного бачка.

Доливаем в бачок охлаждающую жидкость, немного не доводя уровень до метки MAX.
Потеки охлаждающей жидкости удаляем ветошью. Заворачиваем крышку расширительного бачка.Если уровень охлаждающей жидкости в расширительном бачке постоянно снижается, то в системе охлаждения, скорее всего, имеется течь. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность (см. «2.4. Ford Focus II. Система охлаждения двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT»).

ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Работу проводим на смотровой канаве или эстакаде.
Охлаждающую жидкость следует заменять через каждые 100 тыс. км пробега или через пять лет эксплуатации — в зависимости от того, что наступит раньше.
Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление в системе охлаждения, отвернув крышку расширительного бачка (см. «Проверка уровня и доливка охлаждающей жидкости»).
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).
Подставляем широкую емкость объемом не менее 6,0 л под сливное отверстие, выполненное в нижней части левого бачка радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть.

Отверткой с широким лезвием отворачиваем пробку сливного отверстия (при этом пробка из отверстия не вынимается)…

…и сливаем охлаждающую жидкость из радиатора в подставленную емкость.
Чтобы ускорить слив жидкости снимаем крышку расширительного бачка. Заворачиваем пробку сливного отверстия радиатора. Заливаем жидкость в систему охлаждения через расширительный бачок. Доводим уровень жидкости в расширительном бачке до метки МАХ. Пускаем двигатель и прогреваем его до рабочей температуры. При этом следим за уровнем жидкости в расширительном бачке и при необходимости доводим ее уровень до метки МАХ. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем — быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель. После остывания двигателя проверяем уровень охлаждающей жидкости в расширительном бачке и доводим его до нормы.

→

→

→

→

→

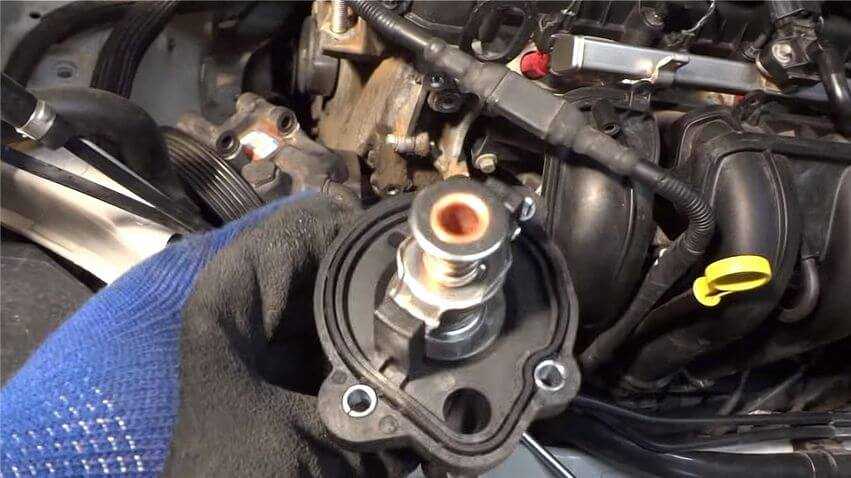

Особенности замены термостата на транспортном средстве Форд Фокус

Термостатом называют электромагнитный клапан, управление которого происходит с помощью специальной электронной системы, отвечающей за корректировку работы силового агрегата.

Если термостат поврежден — нужно срочно провести его замену, это сказывается на работе двигателя, постоянно меняются температурные показатели, подтекает антифриз. Также, при диагностике транспортного средства, могут быть обнаружены следы механических повреждений или коррозии.

Если затянуть с ремонтом — может сломаться ГБЦ или другие элементы, это повлечет за собой дорогостоящий ремонт двигателя.

Достаточно просто потратить немного времени и обратиться к нашим специалистам, они проведут диагностику и смогут заменить термостат, если будут обнаружены определенные проблемы.

Пройти плановое и внеплановое техническое обслуживание Ford Focus в Казани на высоком качественном уровне, оперативно и по выгодным ценам предлагает Технический Центр «Гвардейский», который работает для Вас с 9:00 до 21:00,7 дней в неделю.

Замена термостата FORD FOCUS

Электромагнитный клапан, который служит для управления двигателем, называют термостатом. Термостат FORD FOCUS 2 и 3 в некоторых случаях подлежит замене, например, если Вы заметили, что температура двигателя во время эксплуатации крайне нестабильна: мотор нагревается слишком сильно или не нагревается в достаточной мере. Кроме того, о необходимости замены ЭМ клапана FORD FOCUS может свидетельствовать утечка охлаждающей жидкости, ржавчина или налет на поверхности клапана. Повреждение детали может привести к систематическому перегреву мотора, появлению повреждений ГБЦ, и даже значительно приблизить капремонт ДВС. Замена термостата FORD FOCUS занимает всего час!

Охлаждающая жидкость двигателя

ПРЕДУПРЕЖДЕНИЕ: Охлаждающая жидкость двигателя содержит моноэтиленгликоль и другие присадки, которые ядовиты при их попадании внутрь организма человека и могут всосаться в кожу после продолжительного контакта с ней.

Концентрацию охлаждающей жидкости двигателя следует проверять гидрометром (ареометром) через горловину расширительного бачка. Приемлемый диапазон эксплуатационной плотности (sg) правильно сбалансированных жидкостей — между 1.06 и 1.07 кг/л, что соответствует концентрации охлаждающей жидкости двигателя в диапазоне между 40% и 55%. Если концентрация падает ниже 40 %, отсутствует достаточная защита от воздействия низкой температуры и коррозиеустойчивость оказывается недостаточной. В таких случаях следует довести концентрацию до нормы.

Используемая охлаждающая жидкость может быть или типа Motocraft Super Plus 4 сине-зеленого цвета или типа Motocraft Super Plus 2000 оранжевого цвета. Motocraft Super Plus 4 — это охлаждающая жидкость, изготовленная по технологии несиликатированной органической кислоты (OAT), и ее не следует смешивать с другими типами охлаждающей жидкости. При доливании охлаждающей жидкости используйте только такую охлаждающую жидкость, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Вентилятор системы охлаждения двигателя: принцип действия

Прежде всего, нужно разобраться, как работает данное устройство. Так как мы имеем дело с целой совокупностью механизмов и устройств, позволяющих отвести тепло от двигателя в окружающую среду, то это довольно сложная система. В данной статье мы будем вести речь о воздушном охлаждении, а не жидкостном. Вентилятор устанавливается между цилиндрами. Он приводится в действие при помощи клиноременной передачи непосредственно от шкива коленвала.

На двигателе есть специальные кожухи, которые позволяют направлять потоки воздуха в те части мотора, где температура максимальная. Потребление вентилятором мощности двигателя составляет 8-9% от максимума. Не стоит забывать, что включается и выключается он автоматически при достижении определённой температуры. Например, вентилятор охлаждения двигателя ВАЗ-2110 начинает работать при нагреве до 95 градусов по Цельсию и выше. Если этого не происходит, то нужно искать причину и устранять её.

Электросхема системы вентиляции Ford Focus 2

Схема соединений системы вентиляции, отопления и кондиционирования воздуха.

1,9 — монтажный блок предохра­нителей и реле; 2 — предохранитель 30 А; 3 — реле электровентилятора отопителя; 4 — мотор электровентилятора отопите­ля; 5 — резистор электровентилятора отопителя; 6 — переключатель режимов работы электровентилятора отопителя; 7 — эле­ктронный блок управления двигателем и трансмиссией; 8 — комбинация приборов

Схема соединений системы отопления и вентиляции

 I — не оборудованным системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — реле зажигания; 4 — реле вентилятора отопителя; 5 — монтажный блок в салоне; 6 — блок управления электропакетом; 7 — электродвигатель отопителя; 8 — электропривод заслонки рециркуляции; 9 — комбинация приборов; 10 — дополнительный резистор вентилятора отопителя; 11 — ЭБУ; 12 — блок управления системой отопления и вентиляции

Схема соединений системы кондиционирования с автоматическим управлением (климат-контроль).

1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — датчик давления хладагента; 4 — комбинация приборов; 5 — датчик низкого давления хладагента; 6 — ЭБУ; 7 — датчик освещенности на ветровом стекле; 8 — датчик температуры воздуха в салоне; 9 — блок автоматического управления кондиционером; 10 — датчик температуры воздуха подаваемого в ноги водителя; 11 — датчик температуры воздуха подаваемого в левые дефлекторы; 12 — датчик температуры воздуха подаваемого в правые дефлекторы; 13 — датчик температуры воздуха подаваемого в ноги пассажира; 14 — электропривод заслонки обдува ветрового стекла; 15 — монтажный блок в моторном отсеке; 16 — реле компрессора кондиционера; 17 — реле электродвигателя отопителя; 18 — электродвигатель отопителя; 19 — электропривод заслонки рециркуляции; 20 — муфта компрессора кондиционера; 21 — блок управления электродвигателем отопителя; 22 — электропривод заслонки подачи воздуха к дефлекторам панели приборов и к ногам водителя и пассажиров; 23 — электропривод левой заслонки регулирования температуры; 24 — электропривод правой заслонки регулирования температуры

Схема соединений системы кондиционирования

 I — не оборудованного системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; III — без обогрева ветрового стекла; IV — с обогревом ветрового стекла; 1 — монтажный блок в моторном отсеке; 2 — выключатель зажигания; 3 — реле зажигания; 4 — реле компрессора кондиционера; 5 — реле вентилятора отопителя; 6 — монтажный блок в салоне; 7 — блок управления электропакетом; 8 — датчик давления хладагента; 9 — датчик низкого давления хладагента; 10 — муфта компрессора кондиционера; 11 — электродвигатель отопителя; 12 — электропривод заслонки рециркуляции; 13 — комбинация приборов; 14 — дополнительный резистор отопителя; 15 — ЭБУ; 16 — блок управления отоплением, вентиляцией и кондиционированием

Ход выполнения работы

Отсоедините провод от клеммы «–» аккумуляторной батареи.
Расстегните или разрежьте хомут, стягивающий жгуты проводов, и разъедините колодки с проводами вентилятора и жгута проводов.

Отверните два болта крепления кожуха вентилятора с левой стороны.

Расстегните или разрежьте хомут, крепящий тягу дроссельной заслонки на кожухе вентилятора.

Отверните гайку 1 верхнего крепления кожуха к радиатору и гайку 2 крепления кожуха к кузову.

Снизу автомобиля отверните гайку нижнего крепления кожуха.

Снимите кожух с вентилятором с автомобиля.

Снимите держатель проводов с кожуха.

Отверните три гайки крепления электродвигателя к кожуху. Снимите с каждого болта пружинную шайбу.

Снимите электродвигатель с кожуха.

Отверните гайку крепления крыльчатки к элетродвигателю и снимите шайбу.

Снимите крыльчатку с электродвигателя.

Замените порванные или потерявшие эластичность подушки на кожухе вентилятора. Для этого сначала выньте из подушек распорные втулки, а затем и сами подушки. Установите новые подушки в порядке, обратном снятию.

Установите электродвигатель на кожух в порядке, обратном снятию. Замените порванную или потерявшую упругость подушку верхнего крепления (металлическую распорную втулку, установленную в подушке, переставьте на новую подушку).
Установите кожух с вентилятором на автомобиль в порядке, обратном снятию

При этом обратите внимание, что под гайкой верхнего крепления кожуха к кузову установлены плоская 1 и пружинная 2 шайбы.
