Снятие амортизаторной стойки передней подвески и ее разборкаЛада Приора
Снимаем и разбираем амортизаторную стойку для замены верхней опоры, подшипника, пружины, телескопической стойки.
Телескопическая стойка — неразборная и ремонту не подлежит.
Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ — с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. «Замена наружного наконечника рулевой тяги»), шаровую опору — от поворотного кулака (см. «Снятие шаровой опоры»), вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Снятие диска тормозного механизма переднего колеса»)…
…и привязываем ее шнуром к отверстиям в колесной арке, следя за тем, чтобы шланг не был натянут.
Для удобства работы снимаем тормозной диск и щит тормозного диска (см.
Если стойку предполагается разбирать…
…ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».
Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…
…и снимаем амортизаторную стойку вместе с поворотным кулаком.

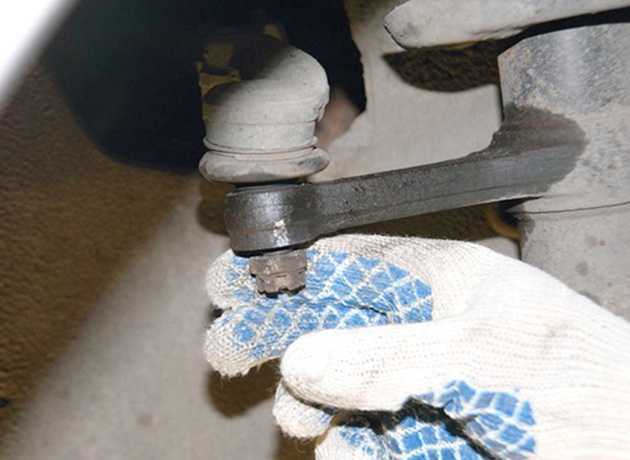

Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см.
Кернером или краской помечаем расположение регулировочного болта…
…относительно кронштейна стойки.
Совместив метки при сборке, добъемся, что отклонение угла развала колеса от первоначального значения будет незначительным.
Головкой «на 19» отворачиваем гайки болтов крепления стойки к поворотному кулаку, удерживая болты ключом «на 17».
Вынимаем или выбиваем болты выколоткой из мягкого металла.
Так выглядят верхний болт и шайба для регулировки развала колес.

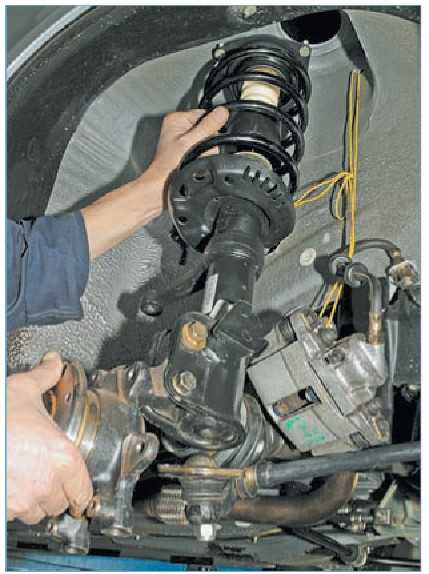

Выводим поворотный кулак из кронштейна стойки.
Отвернув гайки крепления верхней опоры, как было показано выше…
…снимаем амортизаторную стойку.
Устанавливаем на пружину две стяжки диаметрально противоположно друг другу, так чтобы они зацепляли три витка пружины. Равномерно вращая винты стяжек, сжимаем пружину.
После того как пружина перестанет давить на опорные чашки, отворачиваем гайку штока.
Снимаем ограничитель хода отбоя верхней опоры.

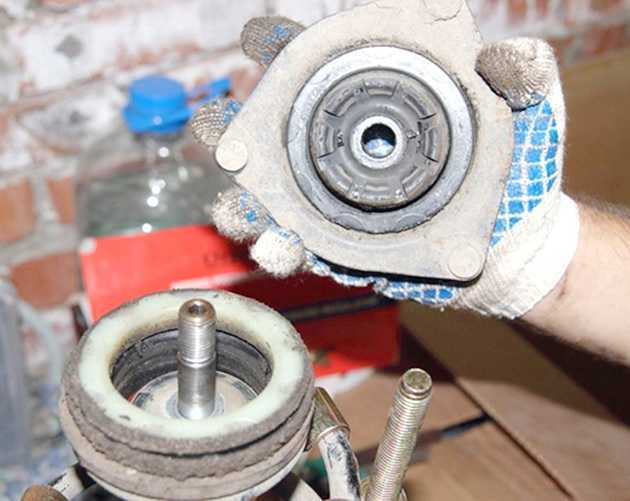

Снимаем верхнюю опору.
Снимаем верхнюю чашку пружины в сборе с подшипником и прокладкой пружины.

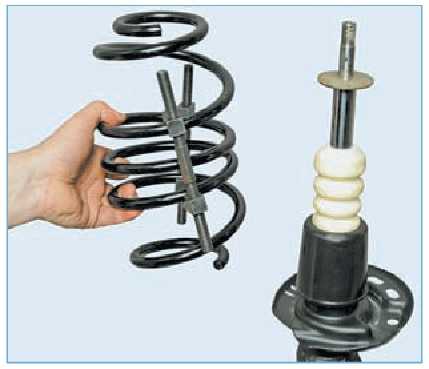

Снимаем пружину со стяжками
При работе со сжатой пружиной следует соблюдать особую осторожность
Снимаем ограничитель хода сжатия верхней опоры.
Снимаем буфер хода сжатия передней подвески с защитным чехлом.
Если необходимо, разъединяем буфер хода сжатия и защитный чехол.
Снимаем подшипник с верхней чашки пружины.
Снимаем защитное кольцо с верхним кольцом подшипника.
Разъединяем прокладку пружины и верхнюю чашку.
Собираем и устанавливаем амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставляем в кольцевую канавку буфера хода сжатия передней подвески.
Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры пружины.
При сборке подшипника верхней опоры закладываем в него пластичную смазку.
Головку регулировочного болта крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам.
После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.
Видео по теме «Lada Priora. Снятие амортизаторной стойки передней подвески и ее разборка»
Замена опоры передней стойки на Лада Приора 21126 2013 года LADA Priora
Замена передних амортизаторов на приоре
Замена передних стоек на ваз Приора на разборные
практическое руководство
Работу удобно выполнять на смотровой канаве. Выполнение работы показано на автомобиле с кузовом хетчбэк. На автомобиле с кузовом универсал работа выполняется аналогично. На автомобиле с кузовом седан доступ к верхнему креплению амортизатора через багажное отделение.
Заменяйте амортизаторы и пружины парами.
Для выполнения работы потребуются:
— смотровая канава или эстакада;
— приспособление для разборки стоек подвески.
Работу выполняем с помощником.
Снятие
1. Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.
При отсутствии смотровой канавы или эстакады снимаем заднее колесо автомобиля со стороны заменяемого амортизатора.
2. Снимаем полку багажного отделения.
3. Складываем заднее сиденье.
4. В багажном отделении крестовой отверткой выворачиваем четыре винта крепления обивки.
5. Поддеваем отверткой и сдвигаем облицовку фиксатора спинки сиденья.
6. Ключом на 19 мм отворачиваем фиксатор и снимаем его.
7. Крестовой отверткой отворачиваем винт крепления облицовки багажного отделения.
8. Отгибаем вниз обивку багажного отделения.
9. Крестовой отверткой отворачиваем верхний винт крепления облицовки.
10. Крестовой отверткой отворачиваем два нижних винта креплениния облицовки.
11. Отводим вниз облицовку багажного отделения.
12. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна фиксатора спинки сиденья.
13. Снимаем кронштейн фиксатора.
14. Поддев шлицевой отверткой, снимаем заглушку.
15. Удерживая шток амортизатора от проворачивания ключом на 6 мм, отворачиваем его гайку ключом на 17 мм.
16. Магнитом снимаем со штока амортизатора пружинную шайбу и верхнюю опорную шайбу.
17. Снимаем со штока амортизатора верхнюю подушку крепления штока.
18. Двумя ключами на 19 мм отворачиваем гайку болта крепления нижнего конца амортизатора к балке заднего моста и вынимаем болт.
19. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор.
20. Снимаем с амортизатора пружину и ее прокладку, а также, если необходимо, снимаем со штока амортизатора нижнюю подушку и распорную втулку.
Установка
В задней подвеске автомобиля следует устанавливать пружины одного класса (с одинаковым цветом меток).
1. Перед установкой амортизатора закрепляем резиновую прокладку 4 на пружине 2 изоляционной лентой или скотчем.
2. Устанавливаем пружину на амортизатор и полностью вытягиваем шток. Надеваем на шток амортизатора буфер 1, защитный кожух 3 с крышкой, распорную втулку 5 и нижнюю подушку 6 (если их нет на штоке).
При установке амортизатор необходимо сориентировать таким образом, чтобы торец нижнего витка пружины был обращен в сторону колеса.
3. Вводим шток амортизатора в отверстие чашки кузова, одновременно помощник надевает на шток верхнюю подушку, опорную шайбу и наживляет на несколько оборотов гайку штока.
4. Приподнимаем рычаг до совмещения отверстий в амортизаторе и кронштейне балки. Устанавливаем болт нижнего крепления амортизатора и заворачиваем его гайку (не затягивая).
При отсутствии помощника можно сначала закрепить амортизатор на балке задней подвески. Затем, подставив под задний рычаг упор, плавно на домкрате опустить автомобиль, контролируя при этом, чтобы шток амортизатора вошел в отверстие кузова, и уже после этого надеть верхнюю подушку с опорной шайбой и наживить гайку.
5. Устанавливаем снятое колесо (если работа выполнялась без смотровой канавы) и опускаем автомобиль на колеса. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески.
6. Затягиваем гайку крепления штока амортизатора моментом 50-61,7 Нм (5,1-6,3 кгсм).
7. Затягиваем гайку болта нижнего крепления амортизатора моментом 66,6—82,3 Нм (6,8—8,4 кгсм).
Как разобрать саму конструкцию
Когда конструкция извлечена из машины, она остается цельной деталью, с которой еще предстоит работать. Это следует делать так:
- Берем тот хомут для пружин, что подготовили ранее, закрепляем его на второй виток сверху и снизу, чтобы не дать возможности изменить положение без желания владельца.
- Сводим пружину, затягивая болты хомута номер 1 до того момента, пока не станет очевидно, что номер два стал свободно ходить на витках. После этого стягиваем вплоть до снятия нагрузки с предыдущей. Иными словами, поочередно подходим с каждой стороны.
- Далее понадобится накидной ключ 22 диаметра и шестигранник. С их помощью откручиваем гайку-держатель, которая крепит шток стойки к опоре.
- Пора начинать снятие отбойника, опорного подшипника, самой опоры, плюс – ограничителя сжатия.
- Берем шайбы ограничителя отбоя и заменяем новыми деталями, иногда они идут в комплекте со стойками.
- Теперь удаляем с пружины чашку с демпфером, также избавляемся от буфера сжатия, самой пружины и пыльника.
В руках оказывается стойка – конструкция, требующая визуальной диагностики. Повторяем то же со второй стороны машины. Чтобы совершить монтаж новой детали, понадобится действовать также, только в обратной последовательности. Комплектующие понадобятся новые.
Как понять, что цель замены достигнута
В результате каждый хочет получить идеальный звук и мягкость поездки, однако, замена передних стоек своими руками обычно имеет специфические особенности и неточности. Хотя основная цель может считаться достигнутой в случае если:
- Стуков, периодических или постоянных, больше не наблюдается в процессе езды.
- Стало заметно, что подвеска более упругая, чем была раньше.
- Автомобиль стал вызывать ощущение более устойчивой машины, нет былого раскачивания.
- Убавился крен, авто легче поддается управлению при поворотах и плавнее в них входит.
- Отмечается больший комфорт в бездорожье и на высокой скорости.
- Скорость возвращения руля увеличилась, из-за подъема уровня кастора.
- Машина мягче преодолевает препятствия на поверхности дороги.
Если большая часть вышеописанных изменений не коснулась отремонтированного авто, велика вероятность, что были допущены ошибки. Или же есть еще не выявленные причины. Желательно проконсультироваться с мастером на предмет других неполадок.
Проверка и регулировка углов установки передних колес
Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Внимание:
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.
Примечание:
Углы установки колес проверяйте на автомобиле с заполненным наполовину топливным баком, с балластом массой 70 кг на каждом переднем сиденье.
Углы установки колес автомобиля в снаряженном состоянии
Развал | 0°±30’ |
Схождение | (0±1,0) мм |
Угол продольного наклона оси поворота | 1°30’±30’ |
Внимание:
Разница углов продольного наклона оси поворота между правым и левым колесом не должна превышать 1°.
Перед регулировкой углов установки колес необходимо проверить:
- давление воздуха в шинах;
- радиальное и осевое биение дисков колес, которое не должно превышать соответственно 0,7 и 1 мм;
- свободный ход (люфт) рулевого колеса;
- свободный ход (люфт) в подшипниках ступиц передних колес;
- техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).
Замеченные неисправности устранить.
После установки автомобиля на стенд (непосредственно перед контролем углов) необходимо «прожать» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.
Примечание:
При регулировке углов установки колес сначала отрегулируйте угол продольного наклона оси поворота, а затем угол развала и схождение колес.
Угол продольного наклона оси поворота
Если угол не соответствует данным, приведенным выше, необходимо изменить количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота необходимо уменьшить количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла необходимо добавить количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.
Пошаговая установка
Замена передних стоек так же, как и установка растяжки, может проводиться самостоятельно. Но если владелец авто не совсем понимает, что такое стойка и как ее менять, то лучше довериться мастеру. Также при ее деформации может выйти из строя опорный подшипник. Понять это можно по тугому выворачиванию руля и скрипу во время поворотов. Для замены подшипника необходимо снять передние стойки. Пошаговая замена передних стоек на Приоре.
Правильный монтаж детали
- Домкратом приподнять машину с той стороны, где будет производиться замена передней стойки.
- Выкрутить болты и снять колесо.
- Выключить и вынуть тормозные шланги.
- Плоскогубцами аккуратно разогнуть контрящий шплинт, достать его и при помощи ключа на 17 открутить гайку.
- Взять съемник рулевого наконечника и вытолкнуть его с места.
- Повернуть опору и начать откручивать гайки и винты, крепящиеся к рулевому кулаку.
- При помощи ключа на 13 необходимо открутить винты под капотом, которыми стойка крепится к кузову автомобиля.
- Теперь можно достать из колеса переднюю стойку.
Трехточечная растяжка на автомобиль Лада Приора, бесспорно, выигрывает перед двухточечной. Она равномерно распределяет нагрузку на передние стойки автомобиля, что защищает их от деформации и искривления
Трехточечный вариант распорки стоит немного дороже, чем двухточечная, но она поможет избежать лишних затрат на ремонт стоек и подшипников в будущем, что немаловажно
Комплект стоек и подшипников выйдет значительно дороже, чем улучшенная трехточечная растяжка. В автомобиле Лада Приора также можно установить нижнюю переднюю распорку стоек, что позволит стать вашему автомобилю более жестким, более уверенным на дороге и устойчивым в поворотах. Нижняя распорка крепится под капотом автомобиля на четыре болта. Устанавливается между автомобилем и защитой картера. Пошаговое выполнение установки нижней растяжки передних стоек.
Нижняя растяжка на машине
- Необходимо заехать на яму или поднять машину на специализированном оборудовании.
- Снять защиту картера при помощи специальных инструментов и гаечных ключей
- Перед установкой необходимо примерить растяжку. Бывают случаи, когда крепления немного не совпадают. Тут многим автомастерам на выручку приходит такая вещь, как напильник. Им можно немного подправить отверстия для болтов.
- Фиксируем нижнюю распорку под автомобилем при помощи болтов и ключа. Крепим ее к рычагам и затягиваем болты.
- Поверх надевается защита.
При сравнении Приоры с двумя установленными передними растяжками и Приоры без оных выигрывает первая. Современные производители запчастей для автомобилей предлагают не только верхнюю и нижнюю растяжки на передние стойки, но и задние стойки. Пошаговое выполнение установки растяжки на задние стойки.
- Необходимо откинуть спинку заднего сидения для получения доступа к задним стойкам.
- Убираем обшивку, которая закрывает стойки, и достаем заводские заглушки. Они больше не пригодятся.
- Далее нужно проклеить заглушки, которые удерживают растяжку и входят в стойки; также желательно проклеить нижнюю часть крепления растяжки, чтобы впоследствии не поцарапать металл кузова автомобиля.
- Надеваем на стойки шпильки, которые удерживают распорку.
- Закручиваем гайками крепления растяжки. По этому же методу надеваем вторую сторону растяжки.
- Вставляем в крепления саму распорку.
- Регулируем растяжку, растягивая ключом на 22 до минимального усилия, потом при помощи ключа на 27 затягиваем по максимуму, прилагая достаточно усилий.
После проделанной работы машина значительно усилилась, легче входит в поворот, как бы сгруппировываясь. Водитель чувствует заметную жесткость движения. После установки растяжек на автомобиль Лада Приора более плавным становится прохождение ям и кочек, езда на бугристой поверхности. При движении машины чувствуется, что ее управляемость повысилась.
https://youtube.com/watch?v=uuzYA2XPwBo
На любых поворотах автомобиль более послушен. С растяжками машина становится более «собранной». Иногда встречается регулируемая растяжка стоек. Смысл ее установки есть в том случае, если у вас уже достаточно подержанный автомобиль. Спустя время любое авто имеет свойство деформироваться.
Передние стойки без растяжки могут немного сближаться друг к другу. И стандартная нерегулируемая растяжка на них уже не встанет. Для таких автомобилей и существует регулируемая распорка. Регулировка на подобных растяжках нужна лишь для установки. Установленную нельзя стягивать или растягивать.
И какие выбрать лучше, решает сам автовладелец. Большинство знатоков, прекрасно разбирающихся в автомобилях, а конкретно в модели Лада Приора, скажут, что лучше установить растяжку, чем ездить без нее.
Сколько стоит новый резонатор на Приору
В наше время существует достаточно широкий выбор подобных запчастей на Приору. Но выбрать на самом деле качественный довольно проблематично. Да и цены достаточно сильно отличаются. К примеру, ниже будет приведен перечень производителей и цен, которые вы можете встретить в магазинах или на авторынке:
- ЭКРИС (Алиминизированный) — от 2250 руб
- Автоваз — 2000 руб
- ЭКРИС (обычный) — 1800 руб
- Автостарт (Алиминизированный) — 1950 руб
Не стоит обольщаться, покупая «типа заводской» резонатор. Довольно часто при установке таких деталей происходит такая проблема, что он не садится ровно на свое место, при работающем моторе появляется вибрация и посторонние звуки. Это связано в первую очередь с дефектом в его изгибах — то есть, они могут отличаться от оригинальных заводских! Именно этого и стоит опасаться при выборе новых деталей. Чтобы на 100 % обезопасить себя от подобных проблем, лучше снять свой старый резонатор и при покупке сравнить их, приложив друг к другу, чтобы не было никаких отличий по форме, изгибам и местам крепления к подвесам на кузове.

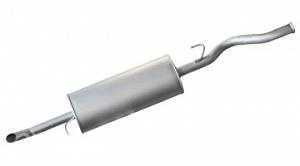

Сегодня трудно себе представить автомобиль без глушителя, а ведь первые автомобили создавались именно так. Не удивительно, что в те далекие годы общественность относилась к автомобилю отрицательно, считая его причиной всех бедствий и проблем. Только в 1884 году появилось первое устройство, снижающее уровень шума, его установили на модель Панар-Левассор. С этого момента начинается новая глаза истории мирового автопрома, которая длится и по сей день. Далее мы поговорим о глушителях, устанавливаемых на Ладу Приору, о возможных неисправностях детали и о том, как заменить глушитель самостоятельно. Итак, поехали. Что такое глушитель? Конструкция:
- выпускной коллектор;
- основной глушитель;
- вспомогательный глушитель.
Все составные части соединены между собой таким образом, что образуют единую, взаимосвязанную, герметичную систему. Но именно от этой взаимосвязанности отдельных составляющих, выход из рабочего состояния одной детали негативно влияет на работу других узлов.
Передние стойки Приора и задние амортизаторы: лучшие решения
Как показывает практика, правильно подобранные стойки передние на Приору могут в значительной степени улучшить поведение автомобиля на дороге. С учетом того, что Lada Priora является бюджетной моделью, об установке дорогих амортизаторов типа Bilstein, Koni, Sachs и других речь не идет.
У одних производителей стоек на Priora просто нет, у других решения слишком дорогие, в отдельных случаях также потребуются доработки, переделки и т.д, чтобы поставить новый амортизатор. Однако среди более доступных и качественных стоек для Приоры вполне можно выделить SS20, СААЗ или KYB (Kayaba, Каяба).
При этом основное отличие- жесткость амортизаторов SS20. Эти стойки гидравлические, представлены в вариантах «стандарт», «комфорт» и «спорт». Производитель предлагает как стойки задние Приора, так и передние, что позволяет подобрать подходящие детали и выполнить так называемую замену стоек «по кругу».
Стойки SS20 «стандарт» самые мягкие, хорошо подходят для спокойной езды. Версия «комфорт» более универсальна, амортизаторы немного жестче, лучше подходят для езды с высокой скоростью по трассе. Также данные стойки эффективнее работают на плохой дороге.
Вариант «спорт» SS20 самый жесткий и рассчитан на высокие скорости. При этом управляемость автомобиля заметно улучшается, однако при езде по плохим дорогам жесткость амортизаторов несколько влияет на комфорт.
Еще добавим, что кроме стоек, производитель предлагает опорный подшипник Приора (опора SS20), отбойники и т.д. На практике, опоры для Приоры и другие детали позволяют приобрести комплект и выполнить замену стоек без каких-либо доработок. Также опоры считаются усиленными, отбойники хорошо держат удар, стойки не пробивает.
Если же нужны импортные стойки, в этом случае рекомендуется обращать внимание на стойки Каяба (KYB для Приора). Производитель из Японии хорошо известен во всем мире, при этом предлагает запчасти и для машин российского производства. Для Приоры KYB разработала газомаслянные амортизаторы Exel-G
В этой линейке представлена передняя и задняя стойка Приора. На практике, среди автолюбителей эти амортизаторы пользуются большим спросом. Каяба на Приору считается универсальным решением, жесткость средняя (хорошо держит дорогу по трассе и неплохо проявляет себя в городе)
Для Приоры KYB разработала газомаслянные амортизаторы Exel-G. В этой линейке представлена передняя и задняя стойка Приора. На практике, среди автолюбителей эти амортизаторы пользуются большим спросом. Каяба на Приору считается универсальным решением, жесткость средняя (хорошо держит дорогу по трассе и неплохо проявляет себя в городе).
Еще амортизаторы KYB отличаются большим сроком службы и надежностью. Единственный минус — достаточно высокая цена. Также следует отметить, если сравнивать, что лучше, Каяба или SS20, зачастую первый вариант оказывается лучше.
Завершают список стойки СААЗ. Сразу отметим, это штатные заводские стойки Приора. Другими словами, этот амортизатор Приора стоит на машине с завода. Данный вариант можно брать в том случае, если поведение машины на родных амортизаторах полностью устраивает.
Цена вполне доступная, хотя срок службы амортизаторов СААЗ на ВАЗ 2170 не более 40 тыс. км. Еще можно отметить, что в ряде случаев можно ограничиться только заменой самих стоек, оставив заводские опоры и отбойники (в случае их полной работоспособности).
Задние амортизаторы на Приору
На задние колеса Lada Priora завода также идут неразборные амортизаторы. По своим характеристикам они схожи с передними. Как отмечается многими водителями, эти амортизаторы очень мягкие, и на высоких скоростях плохо держат дорогу.
Артикул | Диаметр штока, мм | Диаметр корпуса, мм |
---|---|---|
21702915004 | 11 | 46 |
Аналоги передних амортизаторов Приоры
Заменители для амортизаторов задних колес Приоры чуть менее популярны, чем на передние. Часто, многие водители на передние колеса устанавливают аналоги, а на задних оставляют оригинальные запчасти. Но тем не менее наиболее покупаемые аналоги задних амортизаторов представлены ниже.
Производитель | Артикул | Цена, руб. |
---|---|---|
SS20 | SS20144 | 5200 (комплект, 2 шт.) |
Fenox | A12288C3 | 1200 |
Kraft | KT 073542 | 1200 |
Kraft KT 073542
Какие стойки амортизаторов для Приоры лучше? Для умеренной езды, и за невысокую цену лучше взять оригинальные СААЗ. Также, особого внимания заслуживают амортизаторы от российской компании SS20. Они производят качественный и технологичный товар за относительно невысокую цену. Ассортимент представлен несколькими линейками амортизаторов (различаются по уровню жесткости). Но, наиболее популярной для ВАЗ 2170 является серия “Комфорт”. Они немного жестче заводских, что особенно чувствуется на скорости до 50 км/ч. Зато после этой отметки они прекрасно раскрывают весь свой потенциал на неровной дороге. При въезде в яму звука практически не слышно, и большая часть колебательной энергии поглощается.
Также, определенный интерес составляют стойки амортизаторов от японской Каяба (KYB), большим плюсом которых является универсальность. Они прекрасно себя показывают как по ровных шоссе, так и по бездорожью. Компанией разработаны газо-маслянные амортизаторы под маркировкой Exel-G, специально для Приор. Но, по причине новизны данных запчастей, в продаже они сейчас встречаются довольно редко.
Как разбирается передняя и задняя подвеска

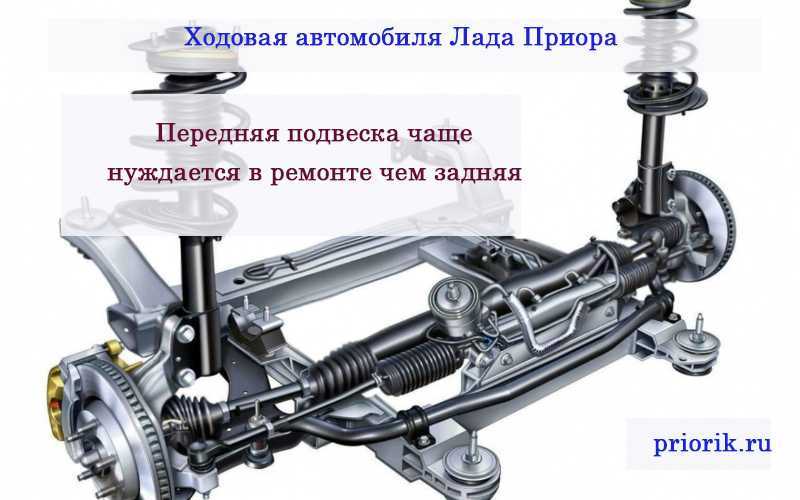

Ходовая состоит из 41 детали, поэтому ее разборка занимает больше времени, а сборка может потребовать дополнительной настройки. Процесс выглядит следующим образом:
- Поочередно баллонным ключом ослабьте болты на колесе, подтяните машину на смотровую яму или эстакаду. Обязательно затяните ручник – так Вы застопорите задние, теперь снимайте спереди.
- Открутите гайки со ступиц, теперь можно вынимать стальной стержень шаровой опоры из стойки демпфера.
- Отсоедините стабилизатор от рычага. Открепите шаровые от кулака поворотов и достаньте их.
- Отсоедините кронштейн от кузова, а затем достаньте растяжку. Попутно ослабьте держатели колодок.
- Подвяжите тормозной суппорт, оставив его прикрепленным к шлангу. Снять его не так сложно, но вот устанавливать гораздо сложнее, поэтому проще оставить его висеть.
- Открутите гайки с демпфера, снимите его, а затем и защитный кулак.
- Торцевыми ключами выньте крепления шарового шарнира, кулака поворотов. Старайтесь не повредить защитный чехол шарнира.
- Разбор ходовой сзади выглядит следующим образом:
- Поставьте машину на яму (лучше, конечно, использовать подъемник);
- Откройте багажник, под облицовкой (которая закрывает колесные арки) ослабьте болты амортизаторов.
- Постепенно ослабляя болты крепления колес, снимите их.
- Открутите скобы, крепящие тросы ручника, затем снимите их – иначе они будут мешаться. Открутите барабанные механизмы, наконечники троса, фланцы.
- Достаньте трубки тормозного механизма. Открутите шайбу приводного рычага, затем достаньте сам привод.
- Снимите опоры демпфера.
- снимайте стойку.
- Открутите крепежи балки (снизу), плавно спустите ее на землю.

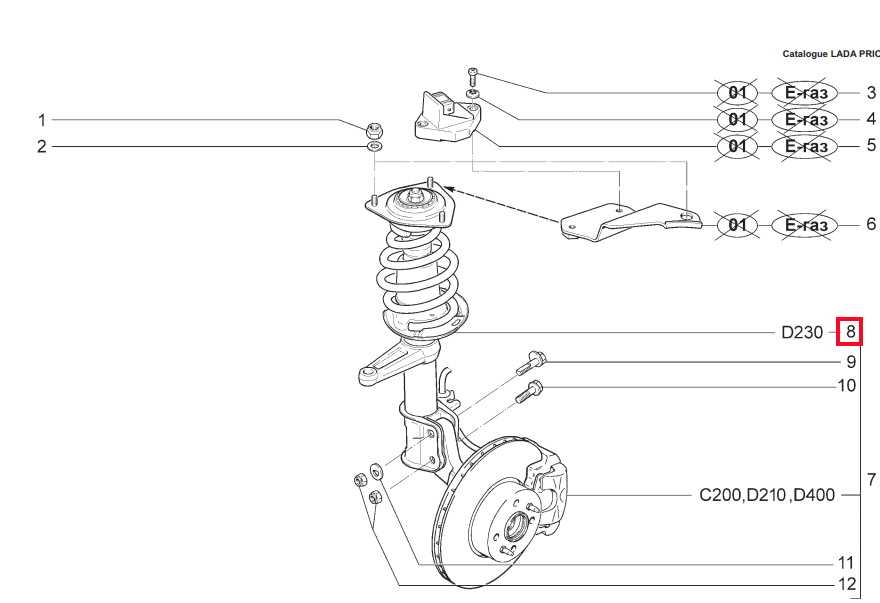

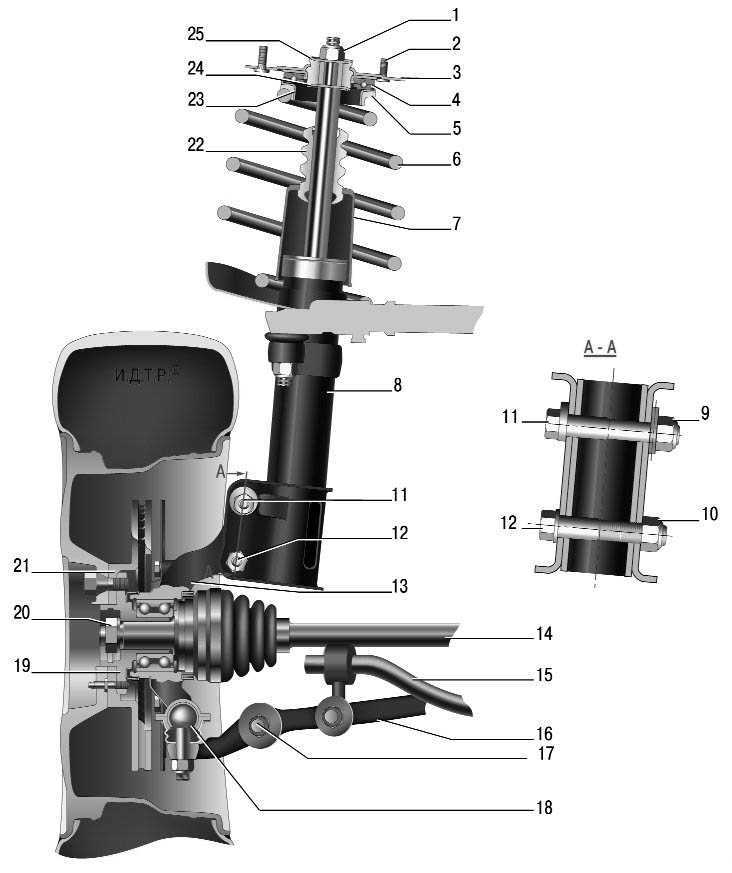

КАК ПОМЕНЯТЬ ПЕРЕДНИЕ СТОЙКИ ЛАДА ПРИОРА — ДЕТАЛЬНАЯ ИНСТРУКЦИЯ
1. Первым делом сорвите болты крепления на колесе, затем установите домкрат с той стороны, с которой собираетесь производить ремонт.
2. Далее открутите болты полностью и снимите колесо.
3. Необходимо отключить тормозные шланги, после чего вынуть их из держателя расположенного на стойке.
4. Возьмите плоскогубцы и аккуратно расшплинтуйте контрящий шплинт на палце рулевого наконечника, после его необходимо достать и открутить гайку ключом на «17″.
5. Теперь очередь съемника, установите его на рулевой наконечник как показано на фото и впрессуйте его из гнезда.
6. Разверните опору и приступайте к откручиванию крепежных гаек на рулевом кулаке, если вы прислушались к моим рекомендациям и обработали все соединения WD-40 — проблем с откручиванием быть не должно.
7. В случае необходимости используйте молоток, для того чтобы выбить болты, при этом будьте аккуратны чтобы не дай Бог не повредить резьбу.
8. Верхний эксцентриковый болт служит для регулировки развала, на нем имеется шайба, которая часто любит прилипать к стойке. Сам болт не выбрасывайте, в процессе замены он будет установлен на место. Смысла запоминать положение эксцентрика вдоль оси — нет, поскольку вам в любом случае придется ехать на развал-схождение.
9. Едем дальше. Используя ключ на «13″, открутите гайки крепления, которыми передняя стойка крепится к кузову, они расположены под капотом.
10. Достаем переднюю стойку из ниши колеса в сборе.
