Диагностика и устранение неисправностей датчика массового расхода воздуха (дмрв)

Чистка ДМРВ

Если датчик загрязнен, можно попробовать очистить его. Чистка датчика массового расхода воздуха — деликатная процедура и может использоваться в качестве временного решения. Иногда это может помочь.

Что нельзя делать

Нельзя продувать датчик воздухом из компрессора. Можно оборвать проводники от кристалла к плате. Они очень тонкие (ок. 0,01мм) и мягкие. Закреплены гелеобразным компаундом, который растворяется лёгкими растворителями, и деформируется сильным потоком воздуха. Т. е. дунув компрессором, можно компаунд сдуть и оторвать проводники.

Для промывки нельзя использовать кетоны и эфиры. По трём причинам:

Использование очистителя ДМРВ

Для промывки датчика массового расхода воздуха лучше использовать специальный аэрозольный очиститель ДМРВ, например, LIQUI MOLY (арт. 8044) или KERRY (арт. KR9091).

Для этого необходимо снять датчик, по-возможности открутить измерительный элемент и распылить на него очиститель. В зависимости от загрязнений, повторить процедуру несколько раз. Дать высохнуть.

MAF (Mass Air Flow Sensor) Чистка, снятие. Диагностика.

MAF (Mass Air Flow Sensor) Чистка, снятие. Диагностика.

Сегодня решил почистить таки свой MAF (Hitachi 22680-2j200). Поехал купил русский очиститель карбюраторов и принялся за дело.

1. Откручиваем 4 болта на корпусе воздушного фильтра. Откручиваем хомут.

2. И вытаскиваем его и кладем на аккумулятор

3. Вот так он наглядно выглядит. Снял я его так чтобы почистить все еще от пыли внутри короба MAFа

Сеточку тоже почистите

4. Откручиваем 2 винтика с крышечки. И аккуратно вынимаем его, не трясите его.

5. А вот те самые сенсоры, 2 ниточки с датчиками. Руками их трогать нельзя вообще и ни чем другим иначе MAF на свалку.

Теперь процедура чистки. Она несложная. Для этого постелите что нибудь на аккумулятор, тряпку какую нибудь, и брызгайте струей из балончика на расстоянии где то 10см на эти ниточки, так чтобы брызги попадали на тряпочку. Я обильно обрызгал их, так даже что с них капельки свисали и оставил сушиться. Смотрите чтобы при сушке никто не пылил рядом с машиной иначе опять чистить его. Можно и не сушить а сразу всунуть его обратно в корпус. Корпус тоже обрызгайте весь изнутри и вытрите его чистой тряпочкой от пыли и грязи. Потом засуньте обратно сам MAF в корпус, закрутите винтики. И соберите все как и разбирали. Заводить авто сразу наверное не стоит, следует дождаться пока эти ниточки не высохнут.

А теперь давайте посмотрим как можно довести MAF тем что долго ездить на грязном фильтре. Лучше всего покупать фильтр оригинал, так как он идет с пропиткой и лучше защищает MAF

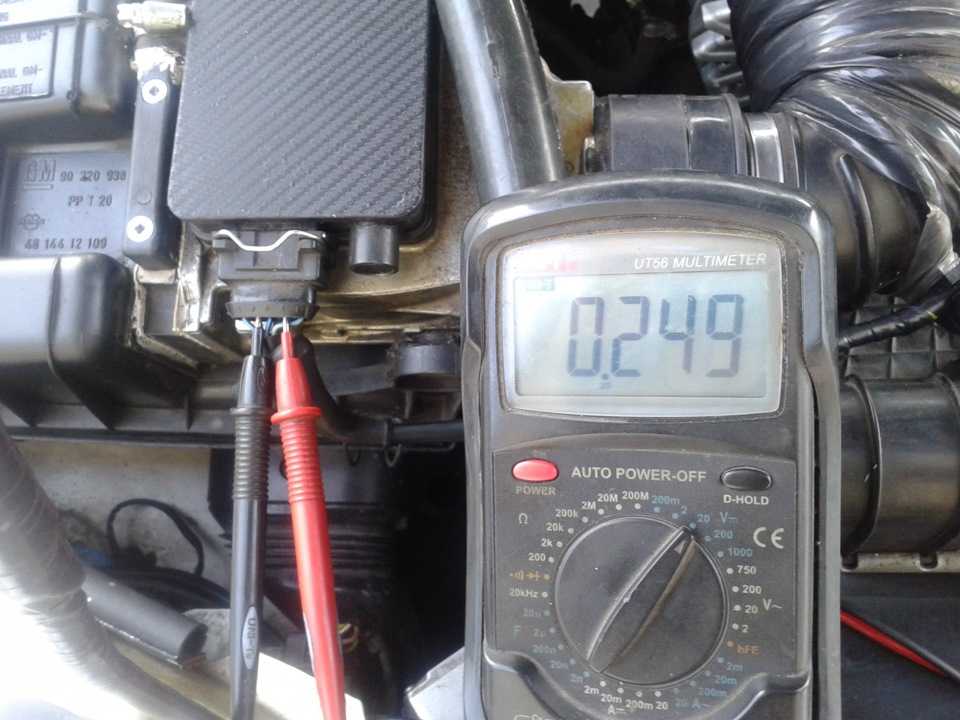

Заводим авто, прогреваем до рабочей температуры, измерения проводить на холостом ходе выставленном по мануалу. Для этого просовываем тоненькую проволочку(или иголочку) между проводом и резиновым колечком на клеме (засовываем до тех пор пока проволочка не коснется клемы, и по ней не пойдет напряжение, это вы поймете подключа тестер, начнет показывать значения значит все, дальше не нужно засовывать), плюс тестера подключаем к MAFу, а минус на аккумулятор или на корпус авто.

Проволочка

Вот таким методом проверяем его.

А это для двигателя GA16De

Минус тестера на массу

И смотрим напряжение на прогретом двигателе, GA16De

А это данные по мануалу, те которые должны быть в идеале:

1. для двигателей GA16

2. для двигателя QG18

3. для двигателя SR20De

4. для дизеля CD20

Датчик массового расхода воздуха (ДМРВ или MAF) является одним из ключевых компонентов электронной системы впрыска топлива в автомобиле. Он установлен между воздушным фильтром и впускным коллектором двигателя. Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, или расход воздуха.

В современных автомобилях датчик температуры всасываемого воздуха или IAT встроен в ДМРВ. Существует несколько типов датчиков расхода воздуха, однако в современных автомобилях используется датчик с термосопротивлением. Посмотрим, как это работает.

Принцип работы

Датчик представляет собой платиновые нити (поэтому и стоит недешево), через которые пропускается электрический ток, нагревая их. Одна нить является контрольной, через вторую проходит воздух, охлаждая её. Сенсор выдает частотно-импульсный сигнал, частота которого прямо пропорционально зависит от количества проходящего через датчик воздуха. Контроллер регистрирует изменения тока, проходящего через вторую, охлаждаемую нить и вычисляет количество воздуха, поступающего в двигатель. В зависимости от частоты сигналов контроллер задает продолжительность работы топливных форсунок, регулируя соотношение воздуха и топлива в топливной смеси. Показания датчика массового расхода воздуха – основной параметр, по которому контроллер задает расход топлива и угол опережения зажигания. Работа расходомера влияет не только на общий расход топлива, качество смеси, динамику работы двигателя, но и, косвенным образом, на ресурс мотора.

Тест ДМРВ или MAF при помощи мультиметра

Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.Распиновка ДМРВ:Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;Серо-белый — выход напряжения питания датчиков;Зеленый — выход заземление датчиков;Розово-черный — к главному реле.Цвета проводов могут меняться, но расположение выводов остается неизменным.

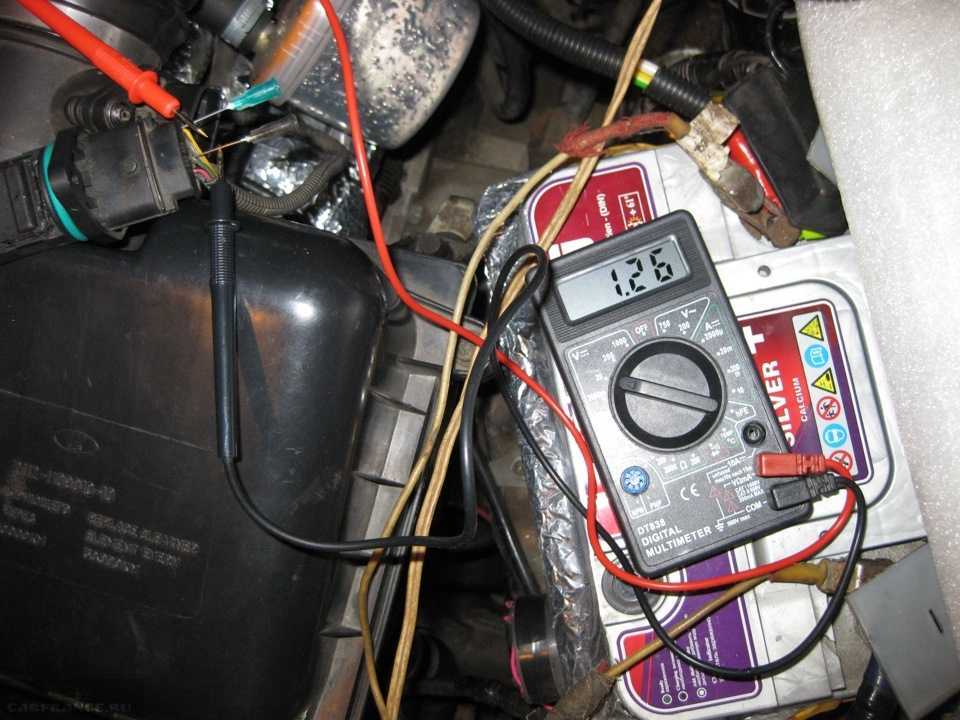

Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

ДМРВ напряжение:1.01…1.02 — хорошее состояние датчика.1.02…1.03 — не плохое состояние.1.03…1.04 — ресурс ДМРВ подходит к концу.1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.1.05…и выше — пора заменить ДМРВ.Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)

Поломка ДМРВ – как выявить

Если данный контролирующий элемент отказывает, то на приборной доске загорается лампа, сигнализирующая о необходимости проверить силовую установку авто.

Основные признаки выхода из строя ДМРВ:

• утрачивается мощность;
• скорость также падает;
• расходуется много топлива;
• двигатель заводится плохо.

Определить работоспособность ДМРВ можно несколькими способами:

• путем выключения;
• мультиметром;
• при осмотре.

В первом случае заменить датчик нетрудно. Достаточно отсоединить разъем (распиновка здесь не потребуется) и включить двигатель. ЭБУ должен перейти в аварийный режим работы. Подача горючей смеси в данном случае регулируется только дроссельной заслонкой. При этом на холостом ходу силовой агрегат выдает 1,5 тысячи оборотов. Далее необходимо будет проехать на автомобиле некоторое расстояние. В случае если машина разогналась быстрее обычного – можно с уверенностью говорить о поломке ДМРВ.

Стоит также указать, что мультиметр пригодится только в том случае, если на авто установлен датчик, произведенный компанией «Бош». Проверка происходит так:

• на тестере устанавливается шкала на 2 вольта постоянного напряжения;
• красный щуп приставляют к желтому проводу, черный к зеленому;
• включают зажигание.

Если показания находятся в пределах:

• 1,02 вольта – то датчик исправен;
• 1,03 – допустимое значение;
• 1,05 – предельное.

В тех случаях, когда измеренное напряжение выше, следует говорить о поломке. Чтобы по внешнему виду контролирующего прибора определить, исправен ли он, понадобится внимательно осмотреть изнутри ведущие к нему трубки. Демонтировать их нетрудно, воспользовавшись крестовидной отверткой. Прежде всего, откручивают крепящий гофрорукав хомут. Поверхность этой трубки должна быть чистой, без маслянистых пленок.

Наличие грязи внутри датчика – четкий признак его неисправности. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр.

Потеки масла обычно являются свидетельством избыточного объема смазки в системе либо неверной работы отсекателя. Подобное загрязнение в значительной мере сокращает срок службы ДМРВ.

Затем необходимо демонтировать и сам датчик. Для этого нужно воспользоваться торцовым ключом на 10. После того как контролирующий прибор будет извлечен из фильтра, его понадобится осмотреть. В ситуации если резиновая прокладка датчика при этом осталась на месте, то можно практически со стопроцентной уверенностью говорить о поломке ДМРВ.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

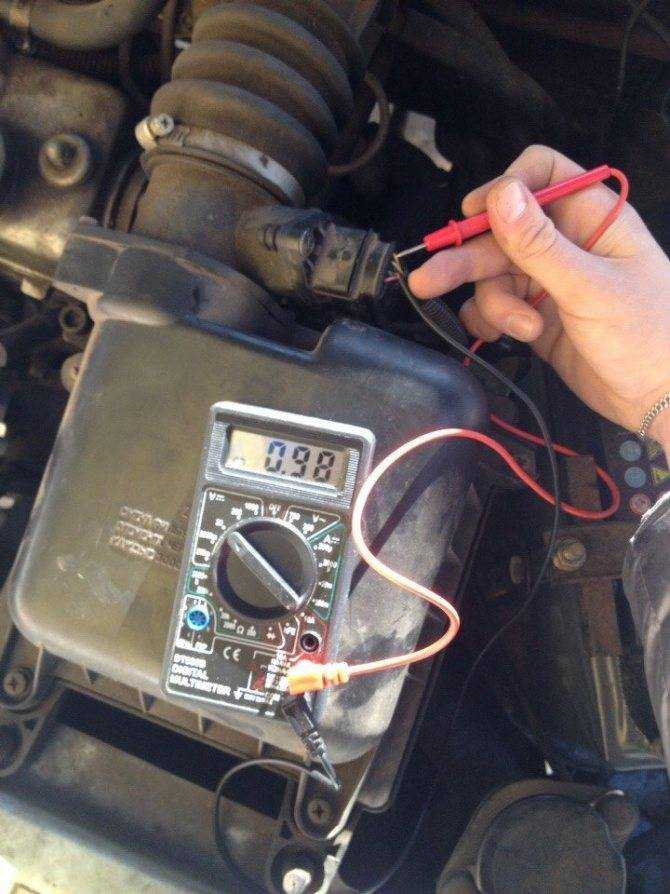

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

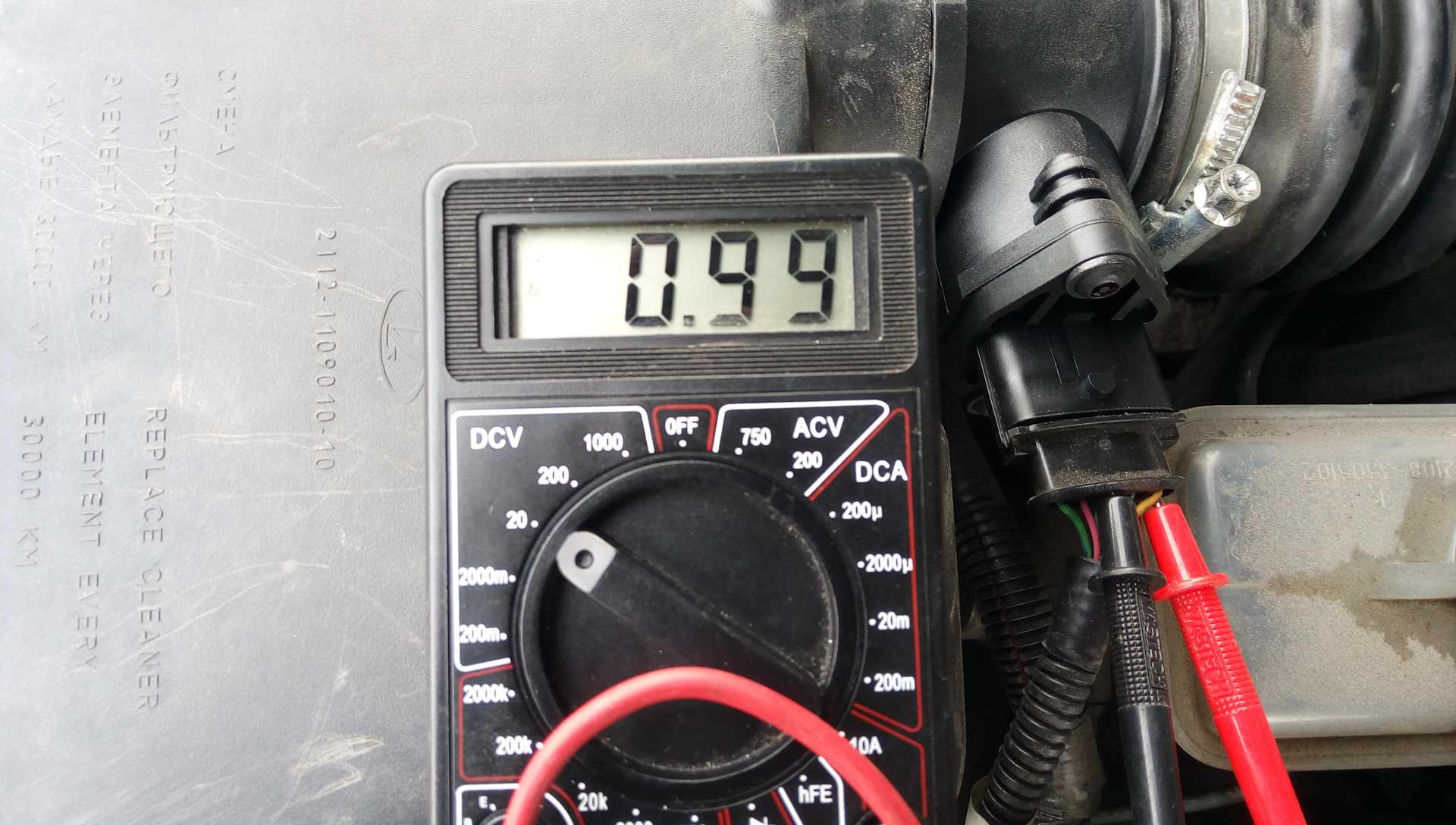

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

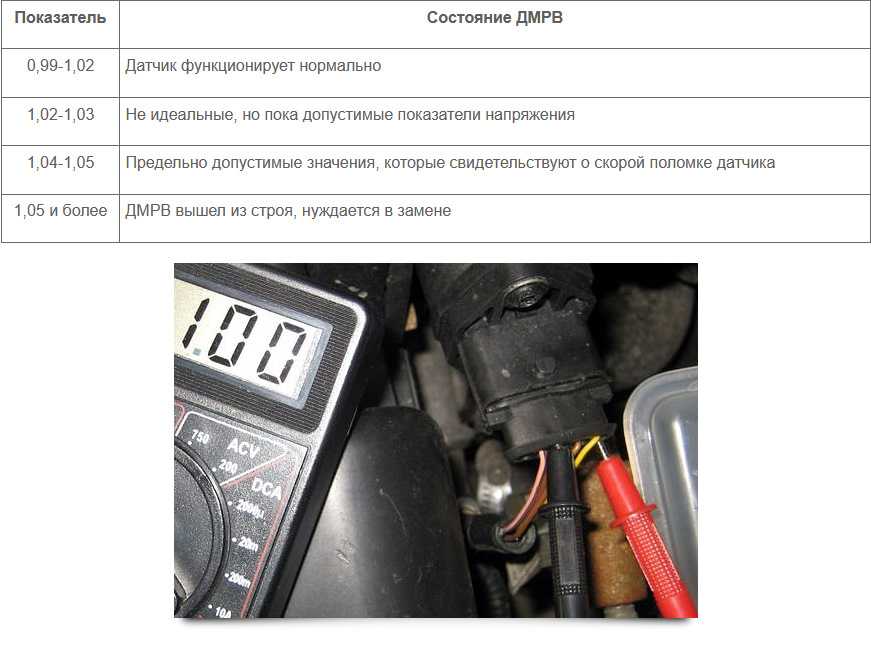

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Все признаки неисправности дмрв Ниссан

Сразу предупредим, что на Nissan ЭБУ определяет не ухудшение работы ДМРВ, а стадию полного отказа. Включается ПРОВЕРКА, и во время проверки считываются коды ошибок: P0101, P0102, P0103.

Однако, когда датчик не «мертв», а работает только с ухудшенными параметрами (отправляет неверную информацию), для ЭБУ его фактическое состояние считается хорошим, и происходит только коррекция функционирования связанных систем.

Сам водитель может понять изменения в работе датчика из-за ухудшения работы двигателя: появление нестабильности на штатных режимах, затруднение холостого хода, увеличение расхода топлива (плохо тянет, необходимо сильнее давите на газ), снижение податливости двигателя (останавливается сразу после запуска).

На автомобилях Nissan отклонения от нормы сигналов датчика массового расхода воздуха могут быть вызваны:

— нестабильное напряжение питания

— избыток воздуха, попадающий в дыхательные пути

— ухудшение параметров самого датчика.

Попадание посторонних частиц на чувствительный элемент, отложение загрязнений (из-за загрязнения фильтров), различные повреждения (определяются по неизменным показателям выходного напряжения).

Диагностика ДМРВ

Трудности самостоятельной диагностики расходомера вызваны тем, что это капризное устройство. Снятие показаний при указанных в мануале количестве оборотов, зачастую, не дает результатов. Показания в норме, а датчик неисправен. Вот несколько способов для диагностики работоспособности сенсора:

1. Самый простой способ – заменить ДМРВ на аналогичный и оценить результат.
2. Проверка без замены. Отсоединить расходомер. Вынуть разъем датчика и запустить двигатель. При отключенном ДМВР контроллер работает в аварийном режиме. Количество топлива для смеси определяется только по положению дросселя. При этом двигатель держит обороты выше 1500об/мин. Если на пробном заезде автомобиль стал «резвее», то, скорее всего датчик неисправен
3. Визуальный осмотр ДМРВ. Снимаем гофрированную трубку воздухозаборника. Сначала внимательно осматриваем гофру. Сенсор может быть исправен, а причина его нестабильной работы – трещины в гофрированном шланге. Если поверхность целая, продолжаем осмотр. Элементы (платиновые нити) и внутренняя поверхность гофра должны быть сухими, без следов масла и грязи. Самая вероятная причина неисправности – загрязнение элементов расходомера.
4. Проверка ДМРВ мультиметром. Метод применим для ДМРВ Bosh с номерами в каталоге 0 280 218 004, 0 280 218 037, 0 280 218 116. Тестер переключаем на измерение постоянного напряжения, с пределом измерения 2 Вольта.

Схема контактов ДМРВ:

Схема контактов ДМРВ

Как проверить ДМРВ — все способы диагностики

Мотор любого автомобиля работает в самых различных режимах. Для каждого из них нужно индивидуальное соотношение бензина и воздуха. Именно для создания этой смеси и предназначен датчик массового расхода воздуха. Сегодня вы узнаете, как проверить, но вначале, разберем его принцип действия и конструкцию, чтобы четко понимать, что вам придется делать.

Сам по себе датчик крепится в промежутке между воздушным фильтром и его патрубком. Он представляет собой проволоку протянутую по всему периметру воздушного канала, оба конца которой подключаются в бортовую сеть автомобиля. Смысл ее работы заключается в том, что на нее подается определенное напряжение и и протекающий ток нагревает проволоку. Поток воздуха, идущий по патрубку, охлаждает проволоку и ее сопротивление меняется, соответственно меняется и выходное напряжение. Причем, эта величина зависит от количества поступаемого воздуха. Таким образом, датчик посылает сигнал на ЭБУ и он производит все необходимые вычисления для поддержания стехиометрического соотношения бензина и воздуха.

Диагностика неисправностей ДМРВ

Разобравшись с принципом действия, самое время узнать, как проверить работу датчика. Предпосылками к неисправностям ДМРВ можно отнести следующие признаки:

• Первый и самый главный признак – это перевод двигателя в аварийный режим работы. На панели приборов загорается индикатор «Check Engine». Такое происходит потому, что с датчика перестает идти информация, нужная контроллеру для подачи требуемой смеси, поэтому он переводит инжектор в режим «карбюратора», когда смесь идет в строго заданном количестве.
• Неустойчивая работа двигателя при использовании режима ХХ.
• Большие или слишком малые обороты того же самого холостого хода. Одна из вытекающих аварийной работы двигателя.
• Затрудненный пуск двигателя. В некоторых случаях мотор и вовсе не запускается.
• Плохая динамика. Многие водители называют такое поведение автомобиля «тупым» разгоном.
• Большой расход топлива – тоже идет от аварийного режима двигателя.

Теперь разобравшись с признаками неисправности, самое время открыть капот и заняться проверкой датчика. Способов узнать о его состоянии достаточно и с этим может справиться любой, даже начинающий водитель.

1. Отключить датчик. Как вы уже догадались, с датчика больше не идет информация о количестве воздуха и компьютер 100% переведет мотор в аварийный режим. Попробуйте завести мотор и проехаться на автомобиле. Если динамика улучшилась, а обороты ХХ стоят в районе 1500 об/мин. Значит, датчик неисправен. Этот способ нее подходит тем, у кого мотор и с включенным датчиком перешел в аварийный режим работы, а потому нашел малое распространение. Характерен больше старых инжекторных автомобилей.

2. Прошивка контроллера. Если вы совсем недавно занимались перепрошивкой своего ЭБУ, вполне вероятно, что ПО установилось неправильно. В этом случае, можно поставить под заслонку пластину толщиной не более 1 мм. Запустите мотор, обороты должны находиться в пределах 1500 об/мин. После этого, попробуйте отключить фишку датчика и если мотор не изменит своей работы, то 100% причина именно в прошивке.

3. Профессиональный способ. Подразумевает применение мультиметра и дает точный результат замеров. Замерять можно как сопротивление, так и напряжение на проволоке датчика, однако более точный замер получается именно в втором случае.

Для этого установите переключатель вольтметра в положение 12 Вольт постоянного тока и приложите щупы к концам датчика. При этом, можно получить следующие результаты:

— 1.01-1.02 – это значит, что датчик исправен и не нуждается в замене. Причину такого поведения двигателя необходимо искать в другом месте.

— 1.04-1.05 – такой результат появляется в том, случае, когда датчик неисправен. Поэтому его необходимо заменить.

Все замеры необходимо производить при включенном зажигании. Мотор запускать не нужно, иначе показания могут сильно исказиться.

4. Косвенный метод. Подразумевает визуальную оценку работы устройства. Для этого нужно открутить хомут его крепления и снять датчик. Если внутри воздушных каналов обнаружены следы грязи или масла – то это значит, что датчик вышел из строя по этой причине. В этом случае можно попробовать его почистить, если поведение двигателя не поменялось, то переходите к другим методам проверки.

Видео — Проверяем исправность ДМРВ на ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

https://youtube.com/watch?v=G9nFV7RHOOI%2522

Вот и все способы проверки ДМРВ. Как видите, это совсем не сложно и не занимает много времени. Таким образом, вы избавляетесь от необходимости тратить деньги на диагностику при проверке на станции технического обслуживания.

Профилактика и ремонт ДМРВ своими руками

Продлить срок работы ДМРВ позволяет своевременная замена воздушного фильтра и контроль состояния поршневых колец и сальников. Их износ вызывает избыточное насыщение картерных газов маслом. Масляная пленка, попадая на чувствительные элементы сенсора, убивает его. На ещё живом датчике уплывшие показания может восстановить Программа «корректор ДМРВ» С её помощью можно быстрой сменить тарировки ДМРВ в прошивках. Программу легко найти и скачать без проблем в интернете. Помочь в оживлении неработающего датчика может luftmassensensor reiniger очиститель ДМРВ. Для этого нужно:

• Снять датчик вышеописанным способом с двигателя.
• Препарат тщательно и щедро распылить на чувствительный элемент.
• Подождать пока стекут остатки загрязнений.
• Хорошо просушить датчик перед монтажом. Для профилактики процедуру можно повторять перед каждой заменой воздушного фильтра.

ДМРВ Toyota 22204-22010

Способы проверки ДМРВ Ниссан

1. Использование диагностических сканеров. Измеряются основные показатели (напряжения, обороты, реакция двигателя, положения валов и некоторые другие), определяется отклонение от нормальных параметров (относительно контрольных показателей).
2. Помогают различные измерительные приборы и вспомогательное оборудование. К ним относятся пробник дифференциального осциллографа. Измерения выполняются в три этапа:

— время переходного процесса измеряется при включении зажигания. Переходный процесс формируется в период между подачей напряжения на сенсорную пластину и до тех пор, пока она полностью не нагреется до заданных значений. Время, необходимое для этого, резко увеличивается из-за неисправного датчика по разным причинам

— напряжение измеряется при отсутствии подачи воздуха. При выключенном двигателе значение напряжения при нулевом расходе воздуха составляет 1 В (ошибка 0,2 В).

— снятие индикаторов напряжения при перенапряжении. Прогреть двигатель, поставить коробку передач на нейтраль. Сильно нажмите на педаль акселератора на пару секунд. Происходит резкое открытие дроссельной заслонки и забор воздушного потока. Это связано с изменением напряжения, максимальное значение которого, если датчик работает правильно, должно составлять 4 В. На осциллограмме исправного датчика фиксируется резкий подъем в линии напряжения. При загрязнении или других причинах некорректной работы датчика на графике размываются границы минимума и максимума пика напряжения, он выглядит «тупым». На нем напряжение не достигает 4В.

1. Воспользуйтесь опытом опытных мастеров. Советы по распознаванию неисправности по отклонению параметров от нормы исправного датчика при работающем двигателе. Например: напряжение — если его значение превышает 1,035 (норма 0,996), такой датчик сильно искажает информацию, и, скорее всего, это засорение чувствительной пластины. Кроме того, понять степень неисправности датчика можно по отклонениям параметров при работе двигателя на разных оборотах. В этом случае отключение датчика от блока управления улучшает работу двигателя. Решение о замене датчика массового расхода воздуха может быть принято однозначно. Даже опытные мастера советуют проверить работу двигателя, временно подключив новый датчик, а если отклонения незначительны, не спешите заменять свой прибор.
2. Проанализируйте выхлопные газы. Однако за эти параметры отвечает не только датчик массового расхода воздуха, но и лямбда-зонд. Поэтому этот метод не очень надежен.

8.5. Проверка состояния и замена датчика измерения массы воздушного потока (MAF)

Датчик MAF помещен в рукав воздухозаборника. В качестве чувствительного элемента в датчике используется нить накала. Задачей датчика является измерение количества (по массе) всасываемого в двигатель воздуха. Обтекая нить накала датчика, воздушный поток вызывает ее охлаждение. Изменение температуры чувствительного элемента преобразовывается в амплитудный электрический сигнал и посылается датчиком на РСМ. На основании анализа принимаемой информации РСМ определяет требуемую продолжительность импульсов открывания инжекторов впрыска. Отказ датчика MAF приводит к записи в память системы самодиагностики соответствующего кода неисправности (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

1. Прежде чем приступать к проверке собственно датчика MAF, удостоверьтесь в исправности подачи на него питания и оцените качество заземления. 2. Отсоедините от датчика MAF электропроводку. И подключите положительный щуп вольтметра к клемме бело-черного (1993 и 1994)/красного (с 1995) провода контактного разъема. Отрицательный щуп заземлите на массу. Включите зажигание (двигатель не запускайте), — измеритель должен зарегистрировать напряжение, близкое к напряжению батареи, в противном случае проверьте состояние реле ECCS и цепи соответствующего электрического контура (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). 3. На моделях 1993 и 1994 г.г. вып. проверьте исправность заземления клеммы черного провода жгута, — должна иметь место проводимость на массу.

4. Восстановите исходное подключение электропроводки к датчику MAF и прозондируйте положительным щупом вольтметра клемму белого провода с обратной стороны контактного разъема (отрицательный щуп вольтметра заземлите на массу)(подробнее см. Главу Бортовое электрооборудование). При включенном зажигании (двигатель не запускайте) здесь должно иметь место напряжение около 0.5 (1993 и 1994)/1.0 (с 1995) В.

5. Запустите двигатель на холостые обороты и повторите измерение, — на этот раз прибор должен зарегистрировать показание 1.0 ÷ 1.7 В. С увеличением частоты вращения двигателя сигнальное напряжение также должно увеличиться (вплоть до 3.0 В). К сожалению, в условиях гаража сымитировать работу двигателя под нагрузкой не представляется возможным, однако, описанная выше зависимость напряжения от оборотов должна прослеживаться абсолютно четко. 6. Положительные результаты описанной выше проверки подтверждают исправность датчика MAF. Теперь следует проверить электропроводку цепи датчика на наличие признаков обрывов. Если никаких отклонений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики и соответствующего восстановительного ремонта РСМ.

Более глубокая диагностика датчика MAF (некоторые отклонения не могут быть выявлены при помощи вольтметра)также может быть произведена в условиях станции техобслуживания.

Помещенный в пластмассовый корпус датчик MAF заменяется в комплекте с металлическим рукавом воздухозаборника, внутри которого он закреплен. Не производите попыток извлечения датчика из рукава.

1. Отсоедините от датчика электропроводку.

2. Отпустите хомут крепления датчика в рукаве воздухозаборника и выверните четыре крепежных винта.

3. Установите новый датчик и подсоедините к нему электропроводку.

Кол-во блоков: 4 | Общее кол-во символов: 9534Количество использованных доноров: 3Информация по каждому донору:

• Мазда 3 скрипят колодки



• Сколько стоит замена термостата лансер 9



• Замена двигателя ниссан теана



• Тюнинг бампера лансер 9 своими руками



• Кран печки мазда 6 gg где находится

Измерение времени переходного процесса при подаче питания.

В момент включения зажигания происходит подача питающих напряжений на датчики и исполнительные механизмы системы управления двигателем, в том числе и на датчик расхода воздуха. Сразу после подачи питания на датчик массового расхода воздуха BOSCH HFM5 происходит разогрев его чувствительного элемента до рабочей температуры, при этом, пока температура датчика стабилизируется, возникает переходный процесс.

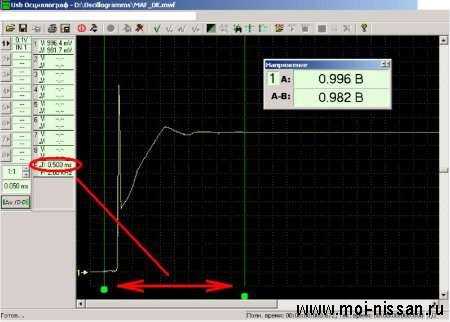

Осциллограмма выходного напряжения исправного датчика массового расхода воздуха BOSCH HFM5 при подаче питающих напряжений.

A:  значение напряжения в момент времени указанный маркером. В данном случае соответствует напряжению выходного сигнала ДМРВ при нулевом расходе воздуха (двигатель остановлен) и равно 0,99 V;

AT значение интервала времени между двумя маркерами. В данном случае соответствует времени переходного процесса выходного сигнала при подаче питания на датчик и равно ~0,5 mS.

 Время переходного процесса выходного сигнала исправного датчика не превышает единиц миллисекунд (mS). Загрязнения, отложившиеся на чувствительном элементе датчика, разогреваются вместе с ним. Если количество отложившихся загрязнений значительно, время разогрева его чувствительного элемента до рабочей температуры увеличивается, соответственно, увеличивается и продолжительность переходного процесса.

Осциллограмма выходного напряжения неисправного  датчика массового расхода воздуха BOSCH HFM5 при подаче питающих напряжений.

A:  значение напряжения в момент времени указанный маркером. В данном случае соответствует напряжению выходного сигнала ДМРВ при нулевом расходе воздуха (двигатель остановлен) и равно 0,92V;

AT  значение интервала времени между двумя маркерами. В данном случае соответствует времени переходного процесса выходного сигнала при подаче питания на датчик и равно ~70mS.

Время переходного процесса выходного сигнала датчика с загрязнённым измерительным элементом может достигать десятков, а иногда и сотен миллисекунд.

Симптомы плохого ДМРВ

Загрязненный или неисправный датчик массового расхода воздуха не может правильно измерить расход воздуха. Это приводит к тому, что компьютер двигателя неправильно рассчитывает количество впрыскиваемого топлива.

В результате плохой датчик массового расхода воздуха вызывает различные проблемы, в том числе незапуск, остановка двигателя, снижение мощности и плохое ускорение. Кроме того, неисправный ДМРВ может вызвать загорание индикатора Check Engine или Service Engine Soon.

Проблема с MAF также может изменить настройку переключения передач АКПП.

Этот код неисправности можно получить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Обычно с датчиком массового расхода воздуха связаны следующие коды ошибок:

• ; ; ;
• P0103 — ДМРВ, высокий уровень сигнала;
• P0104 — ДМРВ, прерывистый сигнал.

Коды неисправностей P0171 — слишком бедная смесь, блок 1 и P0174 — слишком бедная смесь, блок 2 также часто вызваны плохим или загрязненным датчиком массового расхода воздуха.
