Диагностика и ремонт топливной системы Cummins

К выходу из строя топливной системы Камминс чаще всего приводят следующие причины:

• перегрев двигателя;
• применение низкокачественного топлива и

  масла

  ;

• нарушение регламентированных заводом-изготовителем сроков обслуживания двигателей Cummins в сервисном центре;
• нарушение рекомендуемого процесса эксплуатации.

Часто встречаются случаи разгерметизации топливной магистрали, при которой в нее попадает воздух. Места подтеков топлива трудно определить визуально. Для того чтобы правильно обнаружить дефект топливопровода, необходимо внимательно относиться к косвенным признакам, указывающим на возможную поломку этого элемента:

• не запускается мотор;
• в течение рабочей смены наблюдается неустойчивая работа, как мотора, так и педали газа, нарастание оборотов, не соответствующее линейным характеристикам;
• двигатель глохнет при резком повышении оборотов;
• сложности при запуске мотора. Время на запуск двигателя увеличивается, может потребоваться применение «быстрого пуска», а всю смену двигатель может работать бесперебойно.

Не имея достаточного опыта, водители объясняют для себя эти факторы плохо прогретым мотором, некачественным топливом, разрядкой АКБ, изменением температуры воздуха или плохим контактом датчиков. Тем не менее, к таким признакам нужно относиться серьезно.

Опытные водители рекомендуют при появлении одного или нескольких указанных выше признаков, обращаться к специалистам для проведения квалифицированной диагностики. Устранить вовремя обнаруженные неполадки в условиях центра будет достаточно несложно. Проигнорировав первые признаки, и не проведя своевременную диагностику, можно довести двигатель до того, что ему потребуется ремонт.

Ремонт топливных систем Cummins мероприятие не самое быстрое и дешевое, поэтому если двигатель стал работать нестабильно, следует соблюдать приведенные выше рекомендации, что позволит снизить затраты на капитальный

ремонт двигателя

и предотвратить простои техники.

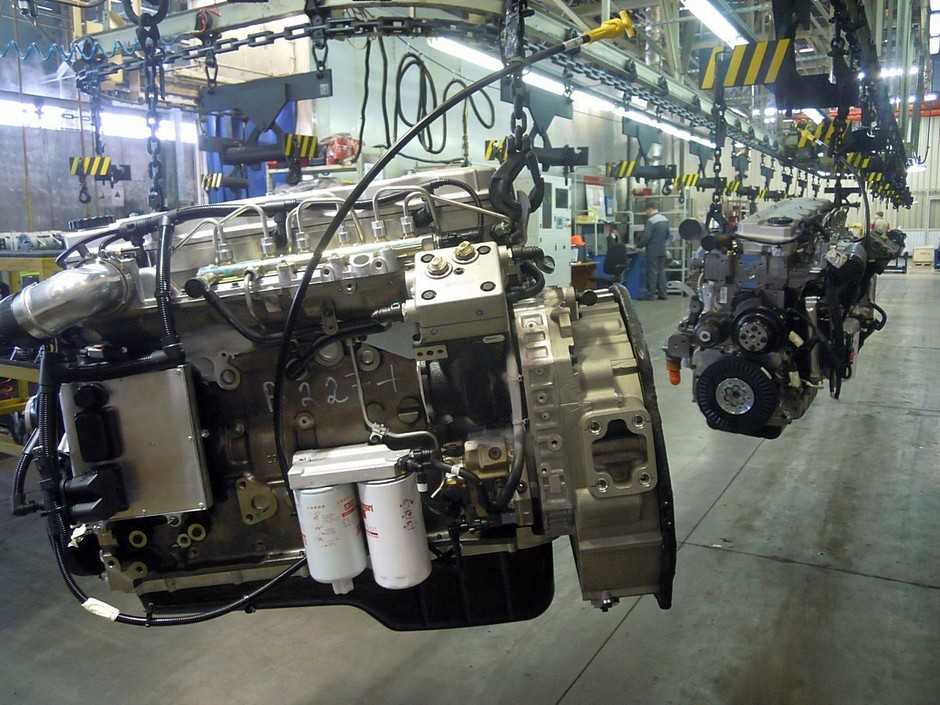

Сборка и установка Cummins

Сборка задней шестеренной передачи: в первую очередь установите на приводной вал ведущую шестерню, затем установите гайку крепления шестерни и стопорную шайбу на места и затяните гайку рукой.

Для затягивания гайки следует использовать специальное затяжное приспособление, а так же монтировку 0,5 дюйма для того, чтобы удерживать шестерни привода ТНВД. Момент затяжки: 105 n.m (77 ft-lb). Затем топливный насос устанавливается на картер распределительных шестерен, и затягивается гайками крепления (момент затяжки: 25 n.m (221 in-lb)).

Очень удобно то, что не требуется настройка синхронизации работы ТНВД и коленчатого вала.

После закрепления ТНВД необходимо установить подающий топливопровод, который идет от ТНВД к общему топливопроводу. Чтобы затянуть опорные кронштейны помогайте вторым гаечным ключом придерживая выходной штуцер насоса для того, чтобы избежать усиленной затяжки затяжки. Подсоедините жгут проводов исполнительного клапана ЕСУ подачи топлива.

Вставьте небольшой кусок чистой ткани в пространство между шестерней привода и крышкой от распределительных шестерен (можно использовать отвертку)для того, чтобы исключить падение стопорной шайбы или крепежной гайки внутрь .

Специальное приспособление которым проворачивают коленчатый вал, может быть так же использовано чтобы удерживать коленчатый вал при затягивании крепежной гайки (момент затяжки: 105 n.m (77 ft-lb)).

Необходимо установить новое уплотнительное кольцо на крышку привода ТНВД. Затем установите крышку привода насоса при помощи рукоятки с храповиком (момент затяжки: 8 n.m (71 in-lb)).

Заключительные операции: подключите батареи аккумуляторов и наполните топливную систему.

В случаях, когда была произведена замена топливного насоса из-за утечки топлива через дренажное отверстие или в случае попадания топлива в масло, следует измерить сопротивление сливного топливопровода и сопротивление на топливном входе. Дело в том, что повышенные показатели сопротивления могут вновь привести к утечкам в ТНВД.

В обязательном порядке откройте все краны на топливопроводах перед включением стартера, это делается, чтобы избежать повреждения двигателя и не загрязнять окружающую среду.

При проведении всех процедур с ТНВД (замене фильтров, отсоединении топливопроводов, или заполнении системы) не проливайте топливо и обязательно утилизируйте фильтры и топливо в соответствии с установленными нормами.

Обслуживание топливной системы Cummins

Дизельные двигатели Cummins очень требовательны к качеству топлива. Несмотря на простоту устройства топливных систем Камминс, они требуют определенного ухода. Но не каждому водителю будет под силу делать это самостоятельно.

Так, время от времени необходимо промывать форсунки. Для этого требуется специальная ультразвуковая ванна. Для обязательной калибровки промытых форсунок нужен специальный стенд. Если водителю не приходилось проделывать эти операции, не прибегая к услугам специалистов сервисного центра, вероятнее всего, что дело закончится затрудненным пуском двигателя, его неустойчивой работой и повышенным расходом топлива.

Для поддержки бесперебойной работы двигателя обычному водителю необходимо:

следить за качеством топлива, обращая внимание на сезон работы, так как топливо, используемое летом, абсолютно не подходит для работы зимой;

регулярно менять топливный фильтр;

во время текущего ремонта применять только качественные комплектующие;

контролировать необходимое прилегание ТНДВ и следить за отсутствием подтеков, так как попадание неочищенного топлива может привести к выходу из строя не только самого насоса, но и многих элементов всей топливной системы;

контролировать состояние топливопровода. При несвоевременной его замене, на шлангах может появиться коррозия или даже трещины.. Соблюдая эти несложные правила, во время проведения технического осмотра вполне можно обеспечить надежную работу топливной системы и, как следствие, всего двигателя в целом.

Соблюдая эти несложные правила, во время проведения технического осмотра вполне можно обеспечить надежную работу топливной системы и, как следствие, всего двигателя в целом.

Принцип работы топливной системы Cummins

Вне двигателя расположен водоотделяющий топливный фильтр, оснащенный ручным насосом. Насос, обеспечивающий высокое давление, направляет дизтопливо в фильтр, солярка очищается и только после этого поступает в НДВ. Тут давление топлива повышается еще больше.

Невостребованная солярка через перепускной каскадный клапан направляется в систему смазки НВД и обратно в бак. Кроме того, топливопровод оснащен редукционным клапаном, предохраняющим его от избыточного давления.

При разработке новых дизельных двигателей появились новые топливные системы двигателя Cummins. Одной из таких систем стала Common Rail, в переводе с английского означает – общая магистраль.

Чтобы автомобильный мотор служил дольше, не теряя свою мощность и другие технические характеристики, водитель должен обеспечить его качественным маслом. Обязательным для этой системы также является наличие хорошего масляного фильтра. Подробнее о выборе масла для двигателей Каминс читайте тут.

В системе этого типа горючее непосредственно впрыскивается в цилиндр. Это послужило улучшению мощностных и динамических характеристик. В ней стал необходим электронный блок управления, позволяющий поддерживать определенное давление в топливной системе, так как любой двигатель работает в различных режимах и с различными нагрузками.

И последний момент – подача топлива в магистраль производится под высоким давлением. Благодаря высокоточному электронному управлению, солярка сгорает в цилиндре с максимальной отдачей, что оптимизирует работу двигателя, уменьшает расход топлива и снижает токсичность, которую обычно имеют выхлопные газы.

Неисправности и ремонт

Ремонт двигателя от этого производителя можно выполнить своими руками. Основные неисправности:

1. Двигатель запускается, но сам процесс запуска сопровождается дымом. Это может быть результатом наличия воздуха в топливной системе. Необходимо прокачать топливный механизм, проверить герметичность всасывающего клапана.
2. Пониженный уровень давления в системе силового агрегата. Такая неисправность может быть вызвана повреждением масляного фильтра. Рекомендуется проверить работоспособность манометра.
3. Температура охлаждающей жидкости превышает норму. Причиной поломки может стать деформированный шланг радиатора. Следует осмотреть шланг на наличие повреждений и при необходимости заменить его.

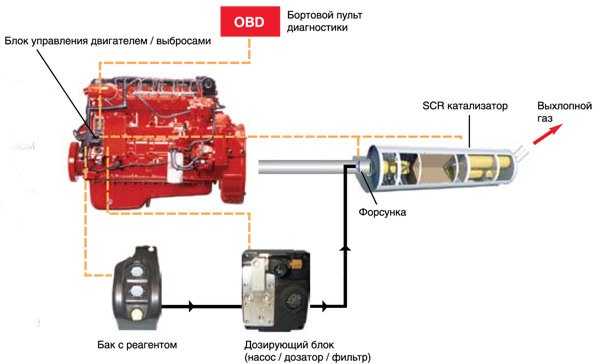

Коды ошибок

Коды ошибок двигателей, изготовленных по стандартам Евро-4 и 5:

1. 111 (красный цвет) — проблема связана с блоком управления, тип ошибки — критический.
2. 112 (красный) — датчик синхронизации впрыска перестал отвечать.
3. 113 (желтый) — короткое замыкание в системе впрыска топлива.
4. 114 (желтый) — обрыв цепи.
5. 115 (красный) — отсутствуют сигналы с датчика оборотов и положения коленчатого вала.
6. 116 (красный) — короткое замыкание в цепи впрыска топливной жидкости.
7. 117 (красный) — обрыв цепи датчика давления.

Полный перечень кодов приведен в руководстве по ремонту двигателя.

Если не заводится

Если каменский двигатель не заводится, то причиной может быть:

1. Повышенное сопротивление провороту коленвала. В этом случае рекомендуется провернуть коленчатый вал вручную.
2. Ослабленные контакты пусковой цепи. Необходимо проверить и затянуть все крепежные элементы.
3. Разряженная аккумуляторная батарея. Нужно проверить напряжение батареи.
4. Обрыв контакта в цепи системы запуска мотора. В этом случае нужно проверить уровень напряжения на клемме оттягивающего реле стартера.
5. Двигатель находится в зацеплении с приводами. Следует отключить все агрегаты.

Замена мотора

Для того чтобы заменить мотор Каменс, нужно:

1. Снять облицовочную часть кабины.
2. Демонтировать радиатор и интеркулер.
3. Вывернуть передний рым-болт.
4. Убрать регулировочные винты.
5. Отвернуть болты с шайбами от крепления корпуса заднего подшипника.
6. Демонтировать шестерню.
7. Снять болты с крепления блока цилиндров.
8. Убрать уплотнительное кольцо.
9. Снять штанги толкательных элементов.
10. Вытащить вал привода гидравлической муфты.
11. Убрать замковые пластины.
12. Повернуть коленвал так, чтобы шейка цилиндров находилась в нижней мертвой точке.
13. Демонтировать двигатель.
14. Установить новый силовой агрегат, повторяя все действия в обратной последовательности.

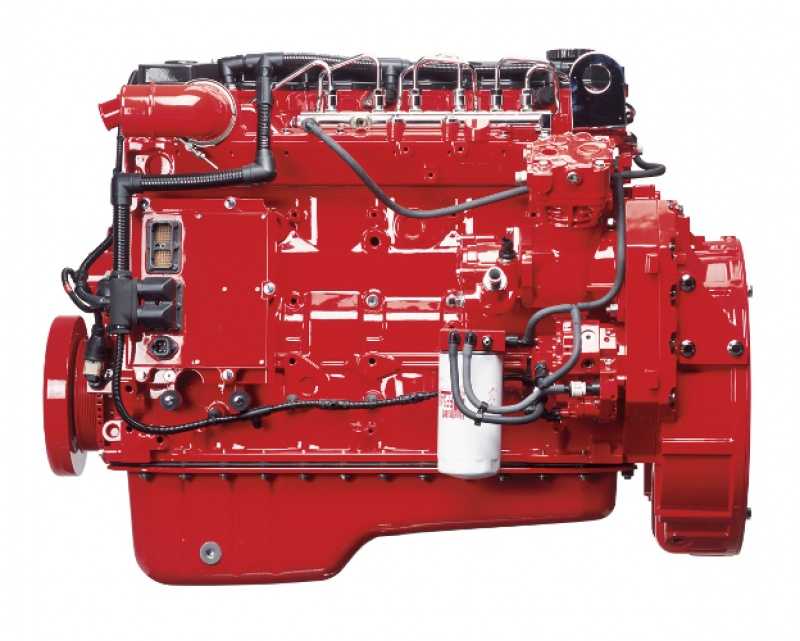

Устройство топливной системы Cummins

Топливная система Cummins состоит из нескольких основных элементов: топливная магистраль, или рампа, ТНВД, модуль управления, имеющий систему датчиков, топливный фильтр, форсунки, топливный бак.

Для того чтобы уменьшить длину топливной рампы, ТНВД располагают как можно ближе к форсункам. ТНВД имеют в своем составе:

• корпус;
• нагнетательные клапаны;
• всережимный регулятор;

• крышки

  ;

• муфту опережения впрыска;
• толкатели;
• подкачивающий насос;
• возвратные пружины плунжеров;
• штуцеры;
• гильзы плунжеров;
• рейку;
• кулачковый вал;
• плунжеры.

Между топливным баком и ТНВД помещен фильтр, выполняющий одновременно функцию насоса ручного типа. В состав

фильтра

входит отстойник для воды, подкачивающий насос и сменный фильтрующий элемент.

В зависимости от устройства камер сгорания применяют различные виды форсунок. Разнообразие этих изделий довольно велико, но условно их можно разделить на три типа.

На

форсунках

первого типа давление регулируется при помощи винта. Второй тип – это форсунки, в которых давление регулируется шайбами. В системе Common Rail используют третий тип форсунок с электронной регулировкой давления. В форсунках может быть установлен или пьезоэлектрический, или электромагнитный клапан.

Несмотря на все разнообразие этих деталей, принцип их работы остается одинаков. На форсунки под высоким давлением поступает топливо и далее распыляется непосредственно в цилиндры.

Характерная особенность топливных форсунок Cummins – наличие электромагнитных клапанов, позволяющих дозировать подаваемое топливо. Эту же функцию выполняет встроенный в двигатель блок управления. Излишки топлива при помощи обратной магистрали попадают обратно в топливный бак.

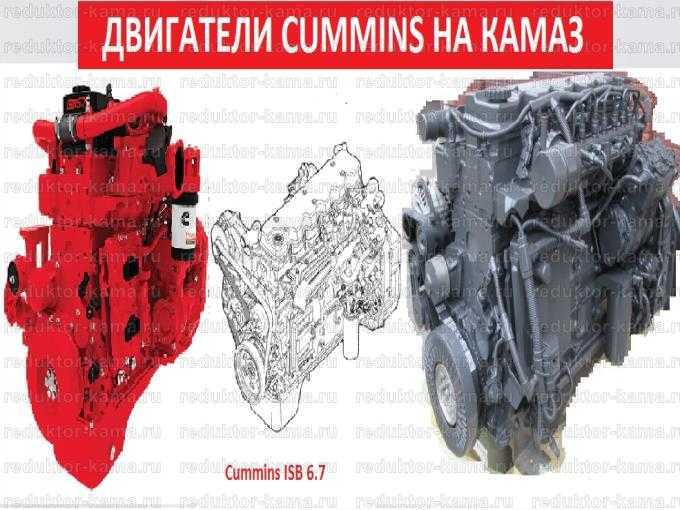

ТОП-3 двигателя Cummins: технические характеристики

Технические характеристики двигателей на КамАЗ от фирмы Cummins:

Количество цилиндров	От 4 до 18
Расположение цилиндрических элементов	В 1 ряд или V-образное
Рабочий объем, л	От 2,2 до 7,8
Расположение распределительного вала	Верхнее или нижнее
Мощность двигателя	От 109 лошадиных сил
Тип используемого топлива	Дизель
Система электронного впрыска топливной жидкости	Есть
Диаметр цилиндров, см	12
Ход поршней, см	13
Международный экологический стандарт	Евро 3, 4, 5
Максимальный крутящий момент, Нм	2200
Масса, кг	От 11300

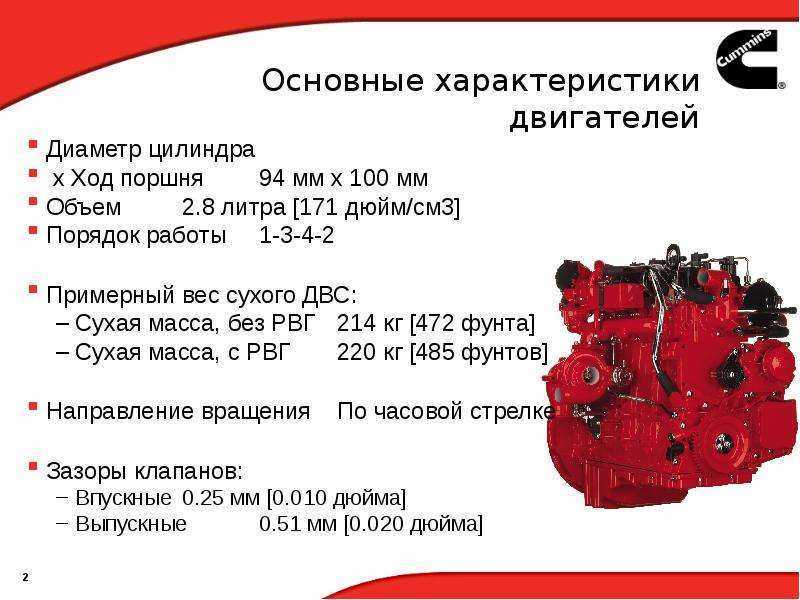

Технические показатели двигателя Камминз 4ISBe-185:

Количество цилиндров	4
Электронная система управления	Есть
Топливная система	Bosh
Мощность	185 лошадиных сил
Рабочий объем, л	4,5
Ход поршня, см	12
Диаметр цилиндрических элементов, см	12
Промежуточная система охлаждения воздушного потока	Есть
Наибольший крутящий момент, Нм	686
Частота вращения коленчатого вала	1400 оборотов в минуту
Экологический класс	Евро-3
Диаметр поршневой части, см	10,2
Расположение цилиндров	Рядное, верхнее
Масса, кг	600
Габариты, см	100*96*90

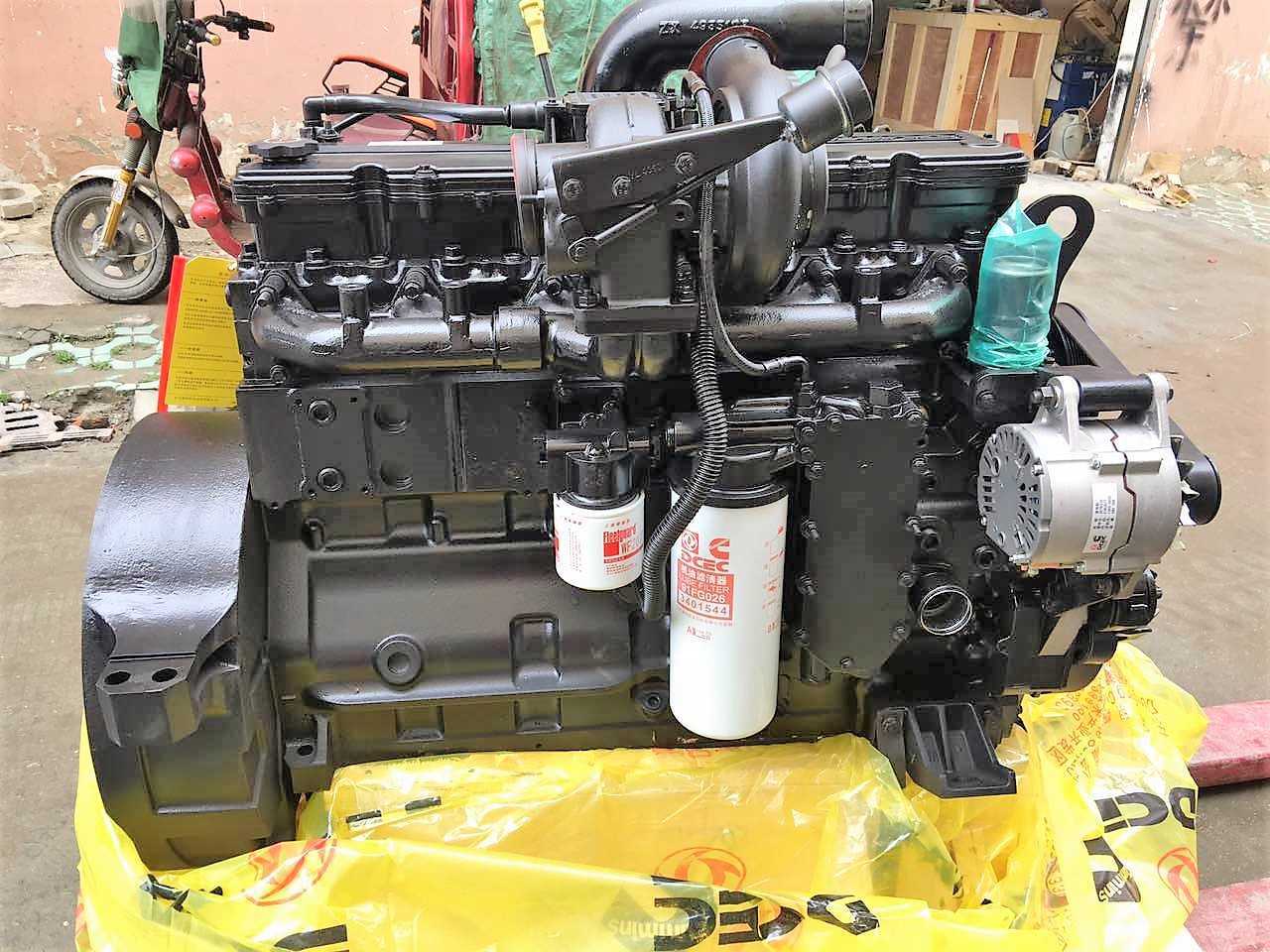

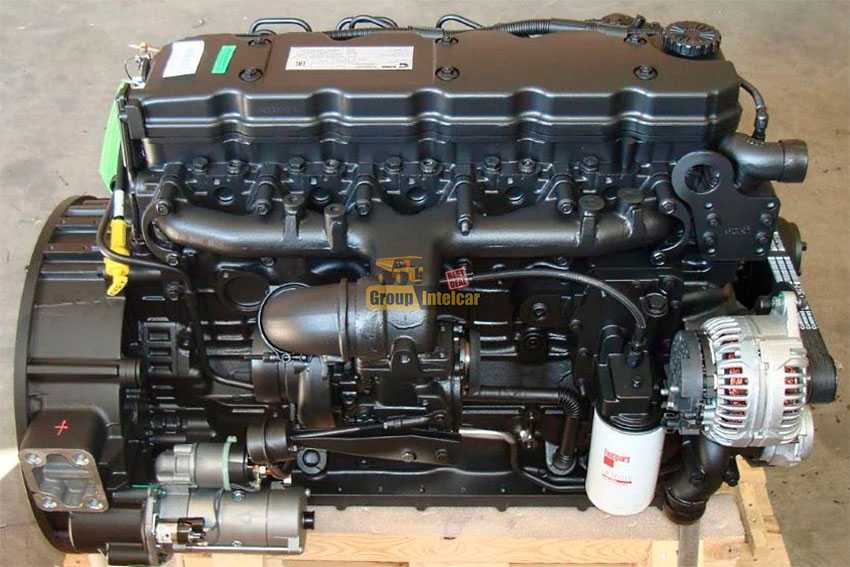

Технические параметры модификации ISLe:

Система охлаждения топливной жидкости	Common Rail
Количество цилиндров	6
Расположение цилиндрических элементов	Рядное
Мощность	285 лошадиных сил
Электронная система впрыска топливной жидкости	Есть
Максимальный крутящий момент, Нм	700
Срок службы топливного фильтра	500 ч
Турбокомпрессор	Holset
Рабочий объем двигателя, л	6,7
Масса, кг	475
Зазор для впускного клапана, мм	0,254
Зазор для выпускного клапана, мм	0,508
Диаметр цилиндров, см	12
Ход поршня, см	13
Параметры, см	77,7*63,2*95,8

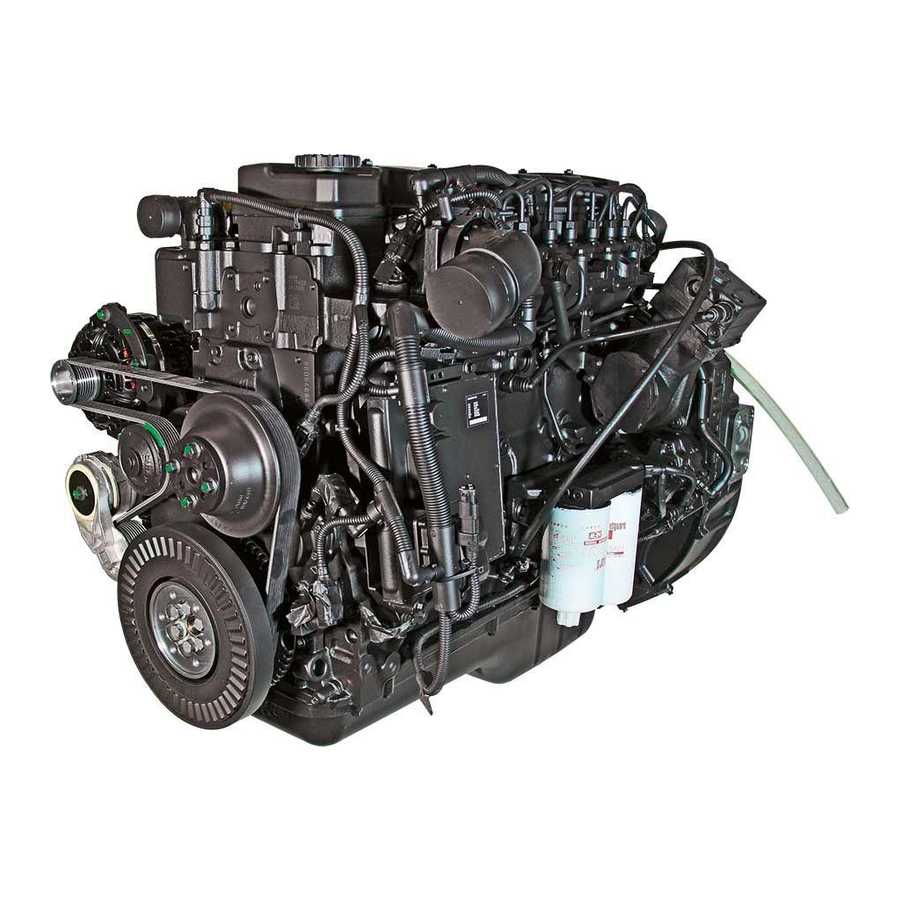

ISX15

Технические характеристики модели ISX15:

Количество цилиндров	6
Электронная система управления	Есть
Топливная система	Bosch
Мощность	600 лошадиных сил
Рабочий объем, л	15
Ход поршня, см	13
Диаметр цилиндрических элементов, см	12
Промежуточная система охлаждения воздушного потока	Есть
Наибольший крутящий момент, Нм	2508
Частота вращения коленчатого вала	1800
Экологический класс	Евро-3
Диаметр поршневой части, см	12
Расположение цилиндров	Рядное
Давление системы, отвечающей за впрыск топлива	2000 бар
Масса, кг	11000
Габариты, см	99*70*77

Блок управления EDC BOSCH MS 6.1

Блок управления обрабатывает сигналы датчиков и рассчитывает командные сигналы для исполнительных элементов. В рамках концепции безопасности блок управления двигателя осуществляет контроль над всей системой впрыска топлива.

Чтобы двигатель мог работать с оптимальным сгоранием в любом эксплуатационном состоянии, блок управления двигателя проводит расчет соответствующего объема впрыска. При этом учитываются следующие параметры:

• Пусковой объем топлива
• Режим движения
• Регулирование холостого хода
• Регулирование ограничения впрыска

При пуске двигателя расчет объема впрыска происходит в зависимости от температуры и частоты вращения. При низких температурах двигатель нуждается в значительно большем объеме впрыска, чем в прогретом состоянии. Водитель не имеет возможности влиять на пусковой объем.

В режиме нормальной эксплуатации расчет объема впрыска происходит в зависимости от положения педали акселератора и частоты вращения. Расчет происходит на основании характеристики динамических свойств.

На холостом ходу двигателя расход топлива определяется в основном эффективностью работы и частотой вращения двигателя на холостых оборотах. При этом происходит настройка по возможности низкой частоты вращения двигателя на холостом ходу. Тем не менее холостой ход должен быть отрегулирован таким образом, чтобы не допустить значительного падения частоты вращения двигателя на холостом ходу, работы двигателя с перебоями или остановки двигателя при любых условиях, как, например, нагруженная бортовая сеть, включенный кондиционер, включенная передача на коробке передач, активированный гидроусилитель рулевого управления и т.д.

Впрыск желаемого водителем или физически возможного объема топлива не всегда возможен. Причинами этого являются:

• слишком большой выброс вредных веществ,
• слишком высокий выброс копоти из-за низкого давления наддува,
• механическая перегрузка из-за высокого крутящего момента или повышенной частоты вращения,
• термическая перегрузка из-за высокой температуры охлаждающей жидкости, масла или турбокомпрессора.

Ограничение впрыска регулируется на основании различных входных величин, например, температура охлаждающей жидкости, частота вращения.

Разводка контактов штекера A

Разводка контактов штекера B

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.
