Возможный тюнинг дизельного Патриота

Для автовладельцев нового Патриота с дизельным мотором предлагают провести чип-тюнинг двигателя. Программу управления движком дорабатывают с целью увеличить его производительность. Таким способом можно улучшить режимы холостого хода, холодный пуск, выявить и устранить заводские ошибки.

Если увеличенная за счет чип-тюнинга мощность двигателя является недостаточной для владельца, найти выход можно, установив турбину, после чего прошить под нее программу.

Шумоизоляция автомобиля — еще один важный аспект тюнинга. Дело в том, что многие владельцы Патриота, несмотря на свой восторг от машины, частенько жалуются на шумы в салоне. Для устранения этой проблемы многим приходится заниматься тюнингом своего внедорожника. На пару с шумоизоляцией дверей проводят вибро- и теплоизоляцию.

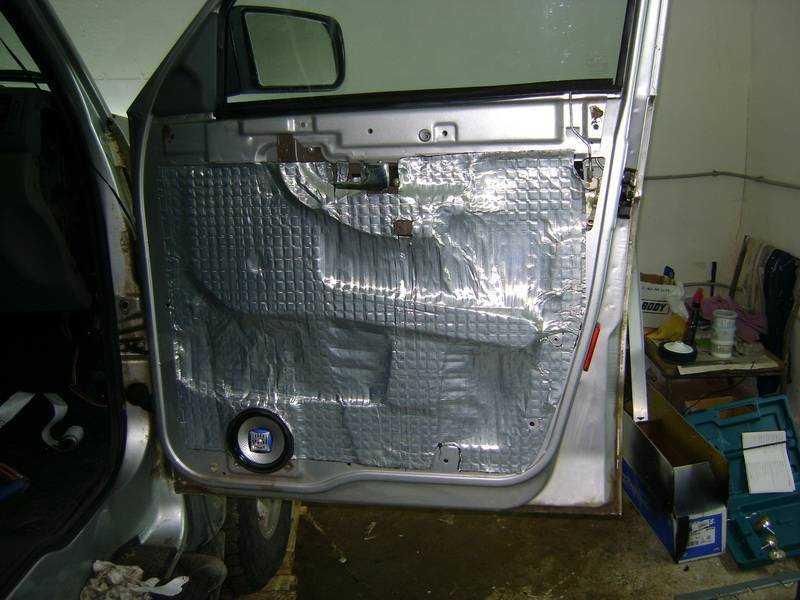

Дополнительная звукоизоляция дверцы

Из-за конструктивных особенностей внутренней стенки двери УАЗа Патриот проводят виброизоляцию внешней стенки. Ее оклеивают самоклеящимся фольгированным материалом, гасящим вибрацию. Доведение дверей УАЗ Патриот — это подтяжка всех болтов и гаек, смазывание замков и креплений.

Утеплитель устанавливают между пластмассовой обивкой и железной стенкой изнутри двери. При этом дренажные отверстия снизу оставляют открытыми. Для лучшей герметизации проверяют все уплотнители.

Блокировка дифференциалов моста обеспечивает наилучшую проходимость автомобиля по бездорожью. Недостатком такого тюнинга является ухудшение управляемости машиной на поворотах

Установив механизм блокировки дифференциала, важно не злоупотреблять им, а использовать только на небольших сложных участках дороги

Блокировка монтируется на передний и задний мосты, после чего выводится пневматический привод и устанавливается дополнительная кнопка рядом с водителем. При движении по мокрому грунту, снегу или песку достаточно нажать кнопку и включить блокировку. Устанавливая ее, следует помнить, что неправильное использование данной функции может привести к поломке деталей трансмиссии.

Разновидности блокировки дифференциала:

• привод: пневматический или электрический — регулируется кнопкой с пульта, гидравлический — от специального рычага в салоне;
• самоблокирующиеся: мягкие — блокировка происходит после того, как авто некоторое время двигается в соответствующих условиях, жесткие — блокировка срабатывает, как только авто попадает на трудный участок дороги.

Внедорожник УАЗ Патриот оборудуется итальянским дизельным двигателем Ивеко. Попытки объединить его с дизель ЗМЗ и Андория не увенчались успехом. Конструктивно современный дизель Ивеко отлично подходит для моторного отсека отечественного авто. Радиатор охлаждения движка производится на российском заводе.

На УАЗ Патриот гидроусилитель руля оборудован колонкой, обладающей безопасностью против травм. Гидроусилитель и система кондиционирования поставляются американской компанией Delphi. Компания из Германии Continental Teves изготавливает тормозной цилиндр и вакуумный усилитель.

Поршни и вкладыши

Поршни сделаны из особого алюминиевого сплава, с отсеком сгорания, который сооружен в головке. Бочкообразная юбка оснащена антифрикционным напылением. На каждом элементе имеется пара компрессионных колец и один маслосъемный аналог.

Стальной шатун изготовлен способом ковки, его крышка обрабатывается в сборе, поэтому не допускается замена их между собой. Заслонка крепится на болтах, в головку поршня запрессована втулка из смеси стали и бронзы. Коленвал — стальной кованый, имеет пять опор и восемь противовесов. От износа шейки защищены газовым азотированием или ТВЧ-закалкой.

Вкладыши подшипников изготовлены из сплава стали и алюминия, на верхних элементах предусмотрены каналы и отверстия, нижние аналоги — гладкие, без всяких выемок. На фланце коленвала сзади прикреплен маховик восемью болтами.

Система питания карбюраторного двигателя

Система питания карбюраторного бензинового двигателя с искровым зажиганием служит для хранения топлива, его очистки от механических примесей, приготовления горючей смеси, а также для подачи горючей смеси в цилиндры двигателя и отвода из них отработавших газов. Кроме того, в функции системы питания входит очистка воздуха, используемого для приготовления горючей смеси.

Горючая смесь состоит из топлива и воздуха, соединенных в определенной пропорции и тщательно перемешанных друг с другом. При сгорании горючей смеси в цилиндрах двигателя выделяется тепловая энергия, преобразуемая затем в механическую энергию.

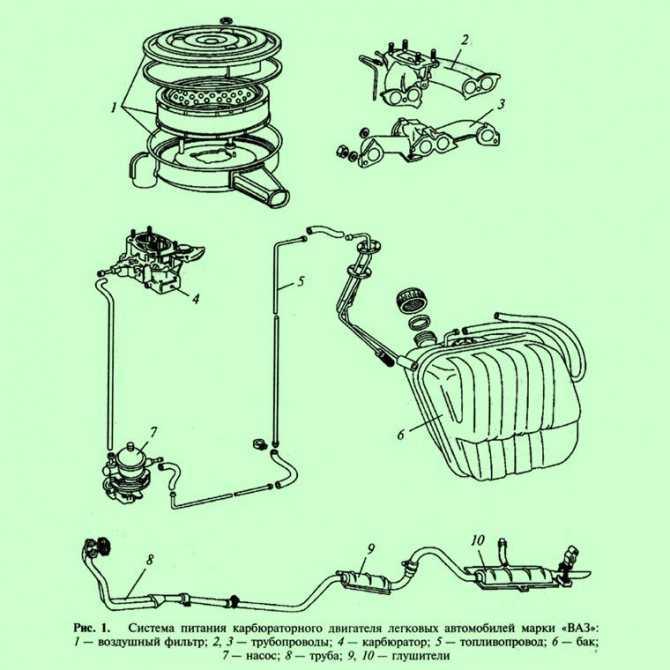

Система питания карбюраторного двигателя (Рис. 1) состоит из топливного бака 6, топливного насоса 7, воздушного фильтра 1, карбюратора 4, топливопроводов 5, впускного 2 и выпускного 3 трубопроводов, приемной трубы 8 глушителей и собственно глушителей 9 и 10.

Основным топливом, используемым для работы карбюраторных двигателей с принудительным воспламенением, является бензин – жидкий продукт переработки нефти, горючая смесь лёгких углеводородов.

Схема работы карбюраторной системы питания

Топливо (бензин) из бака подается насосом 7 по топливопроводам 5 в карбюратор 4. Через воздушный фильтр 1 в карбюратор поступает воздух. Приготовленная в карбюраторе из топлива и воздуха горючая смесь подается в цилиндры двигателя по впускному трубопроводу 2. Отработавшие газы отводятся из цилиндров двигателя в окружающую среду через выпускной трубопровод 3, приемную трубу 8 глушителей, основной 10 и дополнительный 9 глушители.

В системе питания бензиновых двигателей автомобилей обязательными элементами являются фильтры очистки топлива (у двигателей грузовых автомобилей — фильтры грубой и тонкой очистки), а также воздушный фильтр.

Топливо из бака через фильтры насосом подается к карбюратору, где смешивается в определенной пропорции с воздухом, поступающим через воздухоочиститель. Полученная горючая смесь из-за разрежения в цилиндрах двигателя с большой скоростью перемещается по впускному трубопроводу, при этом дополнительно перемешиваясь, и попадает в цилиндры двигателя, где и сгорает посредством искрового воспламенения от электрической свечи.

За счет давления образовавшихся при сгорании горючей смеси газов, воздействующих на детали и узлы кривошипно-шатунного механизма, осуществляется работа двигателя.

Источник

Неисправности и ремонт

Основные неисправности двигателя «Буханка». Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го и ЗМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Читать также: Масло для лодочного редуктора

Мотор достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата.

Дизельный двигатель IVECO F1A

Дизельный двигатель IVECO F1A устанавливался на UAZ Patriot недолго (серийное производство внедорожника UAZ Patriot с дизельным двигателем Iveco началось в августе 2008 года). Двигатель F1A относится к семейству двигателей для коммерческих автомобилей, предназначенных для использования в малых коммерческих автомобилях. Двигатель F1A и его старший брат (F1C, 3,0 л) используются в Iveco Daily, Bremach T-Rex, Fiat Ducato и других коммерческих автомобилях.

Рабочий объем двигателя F1A составляет 2,3 литра. В УАЗ Патриот двигатель F1A развивает 116 л.с. и 270 Нм.

Двигатель имеет многослойную конструкцию. Стальной масляный поддон расположен в нижней части двигателя и соединен не с картером блока цилиндров, а со станиной коленчатого вала. Станина коленчатого вала — это крышка коренного подшипника коленчатого вала, объединенная в прочную, твердую и жесткую опорную конструкцию. Эта конструкция называется «опорная плита».

Одним из преимуществ этой конструкции является чрезвычайно высокая жесткость, которую она придает всему двигателю в сборе. Жесткость важна, поскольку этот двигатель также используется в автомобилях с максимальной массой 6 тонн. Двигатель должен превосходно выдерживать эти нагрузки. Недостатками такой конструкции основания коленчатого вала являются большая масса и общая высота двигателя.

Сам блок цилиндров изготовлен из чугуна, что способствует конструктивной жесткости двигателя. Для повышения жесткости было сделано небольшое утолщение стенок.

На блок цилиндров сверху устанавливается головка блока цилиндров. Эта головка блока цилиндров необычна. Он имеет порты, впускные и выпускные клапаны, охлаждающий рукав, но…. никаких распредвалов! Распределительные валы находятся в отдельном корпусе распределительных валов, который прикручивается к головке блока цилиндров сверху. Это делается для удобства ремонта.

Впускной распределительный вал приводится в действие ремнем ГРМ, а выпускной распределительный вал приводится в действие впускным распределительным валом через звездочку, расположенную в задней части блока распределительных валов.

Система смазки двигателя:

Система охлаждения двигателя

ТЕХНИЧЕСКИЕ ДАННЫЕ IVECO F1A
Система охлаждения двигателя: двигатель FIVEF1 F1	4
Смещение, l	2,287
Степень сжатия	19
Полная номинальная мощность при мин.1 об/мин, кВт (л.с.)	85.0 (116) / 3900 об/мин.
Максимальный крутящий момент брутто при начальной скорости мин1, Нм (кгс м)	270,0 (27,5) 2500 об/мин
Минимальный удельный расход топлива, г/кВтч (г/л.с.)
Диаметр и ход цилиндра, мм	88×94
Вес, кг	250
Экология	Евро 3, Евро 4

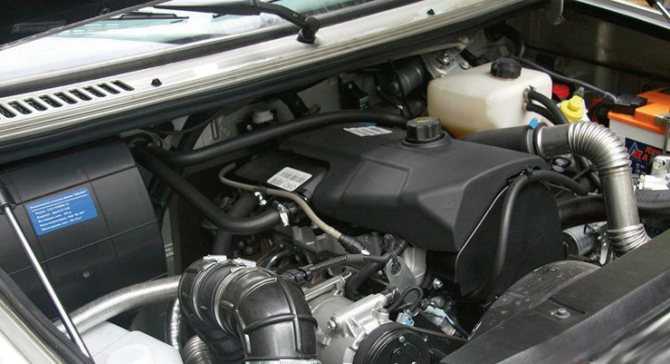

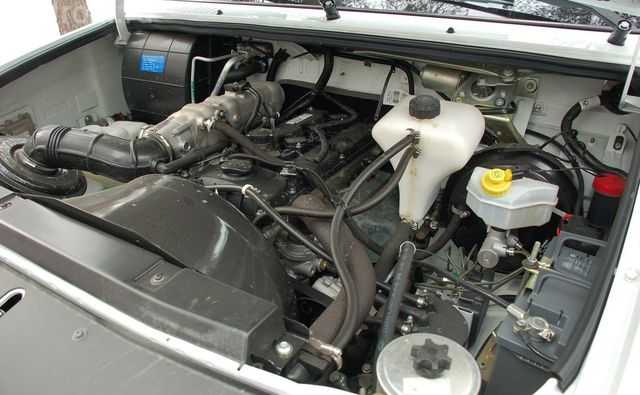

Дизельный двигатель IVECO F1A под капотом UAZ Patriot

ТНВД BOSCH СР1Н ЗМЗ-51432 Уаз-Патриот в сборе с кронштейном

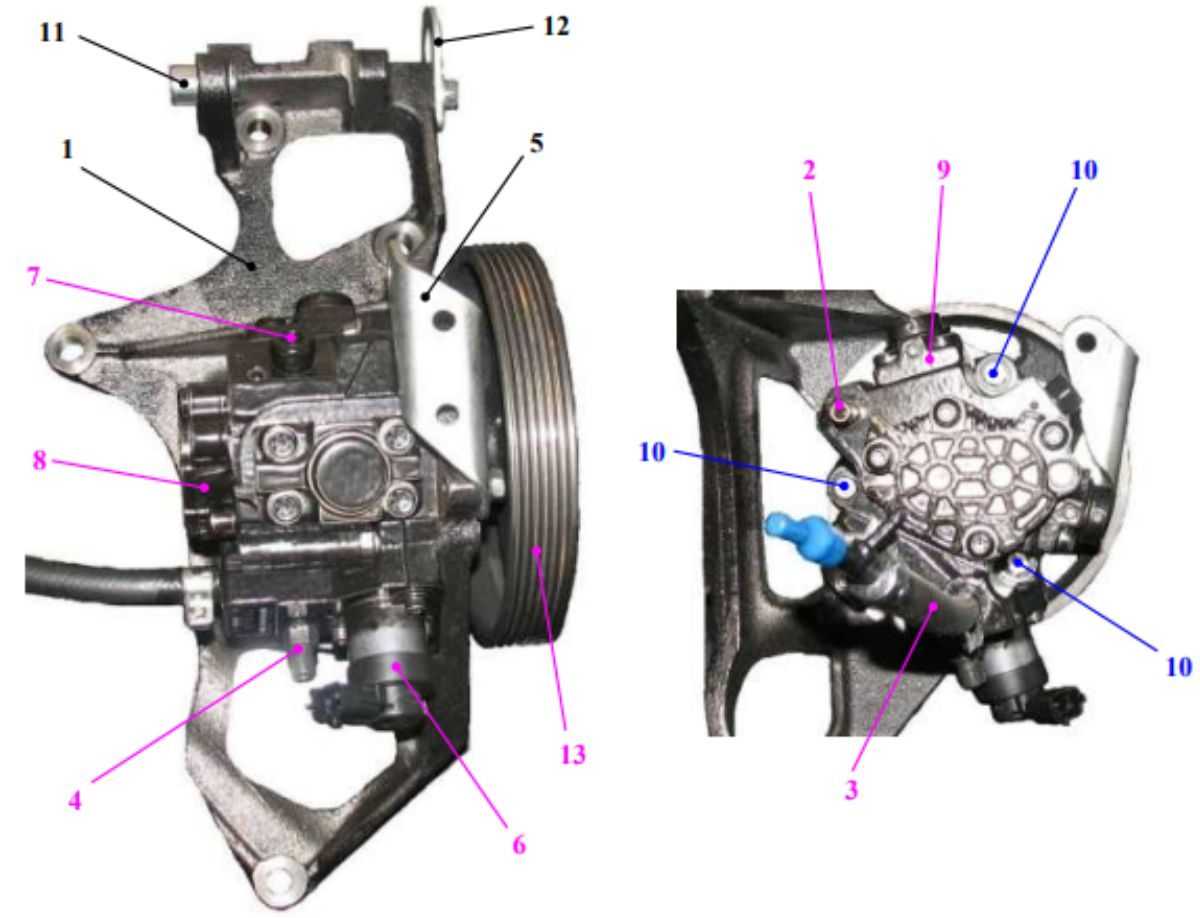

Рис. 54. ТНВД BOSCH СР1Н ЗМЗ-51432 УАЗ-Патриот в сборе с кронштейном

• 1 – кронштейн топливного насоса и генератора;
• 2 – штуцер подвода топлива;
• 3 – топливопровод слива топлива из топливного насоса в топливный бак;
• 4 – штуцер топливопровода высокого давления;
• 5 – кронштейн генератора;
• 6 – электромагнитный клапан регулирования давления топлива;
• 7 – перепускной клапан;
• 8 – подкачивающий насос;
• 9 – плунжерная секция;
• 10 – болт крепления насоса;
• 11 – втулка;
• 12 – скоба подъема двигателя;
• 13 – шкив.

ТНВД двигателя ЗМЗ-51432 Уаз-Патриот установлен на общем с генератором кронштейне 28 (рис. 6), с левой стороны двигателя. Топливный насос на кронштейне 1 (рис.54) закреплен при помощи трех болтов 10 (рис.54) (874015-П29 М8-6g×38) с фланцем и шестигранной головкой с размером под ключ S=10 мм.

Для удобства монтаж и демонтаж ТНВД рекомендуется выполнять совместно с кронштейном 1 (рис. 54), предварительно демонтировав с двигателя датчик указателя давления масла (в случае его наличия в комплектации двигателя). Привод насоса осуществляется совместно с водяным насосом и генератором поликлиновым ремнем 6РК1600 от шкива коленчатого вала.

Натяжение ремня производится автоматически механизмом натяжения ремня (рис. 40, 43). Частота вращения вала ТНВД не превышает 3360 мин-1. Топливный насос высокого давления смазывается и охлаждается проходящим через него топливом. Три плунжера, радиально расположенные по окружности через 120°, сжимают топливо внутри насоса.

Три рабочих хода каждого плунжера за один оборот вала топливонасоса позволяют обеспечить незначительную и равномерную нагрузку на вал привода с эксцентриковыми кулачками. Крутящий момент, достигающий величины 25 Нм, составляет около 1/9 от амплитуды момента, необходимого для привода распределительного ТНВД VE Bosch.

Таким образом, система Common Rail функционирует с меньшими затратами на привод. Необходимая для привода ТНВД мощность возрастает пропорционально частоте вращения вала насоса и давлению в аккумуляторе высокого давления. Шестеренный насос 8 (рис.53) является механическим топливоподкачивающим насосом.

Этот насос повышает давление поступающего из ФТОТ топлива до уровня, которое необходимо для обеспечения работы ТНВД ЗМЗ-51432 Уаз-Патриот на всех режимах работы двигателя.

Шестеренный насос установлен непосредственно на насос и приводится от приводного его вала 1 (рис.53). В корпусе шестеренного насоса расположены две шестерни, вращающиеся в противоположных направлениях. Одна из этих шестерен соединена с ведущим валом ТНВД 1 (рис.53).

При вращении шестерен находящееся в объемах между зубьями топливо транспортируется вдоль внутренних стенок насоса в направлении к полости нагнетания (рис.56 и рис.57). Далее топливо направляется в корпус насоса высокого давления. Находящиеся в зацеплении зубья шестерен предотвращают возврат топлива в полость всасывания.

Дозирующий электромагнийный клапан 6 (рис. 53) установлен и закреплен на корпусе насоса. При отсутствии подачи напряжения – находится в закрытом состоянии, перекрывая подачу топлива в плунжерные секции топливонасоса.

Требуемую величину давления топлива в аккумуляторе 3 (рис.52) дозирующий клапан устанавливает путем изменения количества топлива поступающего к плунжерным парам. Излишки топлива отводятся по топливопроводу 7 (рис.52) в топливный бак. Если требуется снизить давление топлива в аккумуляторе, ЭБУ на дозирующий клапан подает сигнал с малой шириной импульсов. Запорный орган клапана ограничивает подачу топлива к плунжерным парам ТНВД Bosch, в результате чего он подает топливо в аккумулятор с пониженным давлением.

Подаваемое шестеренным насосом избыточное топливо направляется через сливную магистраль в бак. При необходимости повышения давления топлива подаваемого ТНВД в аккумулятор ЭБУ на дозирующий клапан подает сигнал с большой шириной импульсов.

В результате проходное сеченье под запорным органом клапана увеличивается, обеспечивая поступление большего количества топлива от шестеренного насоса к плунжерным парам.

При поступлении большего количества топлива насос создает соответственно большее давление. Аккумулятор высокого давления (Common Rail) 1 (рис. 58) , с датчиком давления топлива 2, служит для аккумулирования топлива и распределения его по форсункам.

Обслуживание дизельного мотора

Любой двигатель, в том числе и дизельные модификации, требуют проведения своевременного обслуживания. Эта процедура, прежде всего, предусматривает замену масла каждые 8 тысяч километров пробега. Данное действие позволяет исключить старение конструкции силовой установки. Для сохранения целостности внутренних элементов дизельного двигателя на УАЗ Патриот рекомендуется использовать масло одинаковой марки

Другой важный нюанс, на который также следует регулярно обращать внимание, заключается в своевременной замене ремня ГРМ. Данную процедуру рекомендуется выполнять по прошествии 60 тысяч километров

В случае несоблюдения этой рекомендации повышается вероятность неожиданного обрыва ремня ГРМ, что повлечет за собой необходимость замены головки цилиндров, распределительного вала и коромысла. Каждые 8 тысяч километров пробега нужно заменить топливный фильтр. А если используется горючее низкого качества, то эту процедуру рекомендуется проводить чаще. Со временем в топливных баках (на Патриоте используются 2 емкости объемом 40 литров) появляется осадок. Во избежание засорения дизельного двигателя нужно каждые два года их промывать.

Системы питания карбюраторных и дизельных двигателей

От работы системы питания двигателя существенно зависят мощность, экономичность, надежность, безотказность и долговечность работы двигателя в различных условиях эксплуатации, токсичность отработавших газов.

Системы питания карбюраторных двигателей и дизелей существенно различаются способами смесеобразования, воспламенения и сгорания. Так, в карбюраторном двигателе топливо из бака 2 засасывается диафрагменным насосом 4, проходит фильтр грубой очистки 3 и подается насосом в фильтр тонкой очистки и далее в поплавковую камеру карбюратора 8. При вращении коленчатого вала и перемещении поршней в цилиндрах двигателя в карбюраторе создается разрежение. Вследствие этого в карбюратор засасываются топливо и воздух. Топливо распыливается в потоке воздуха и испаряется, образуя горючую смесь. Далее горючая смесь по впускному трубопроводу 9 поступает в цилиндры и там сгорает. Отработавшие газы отводятся в выпускной трубопровод 11, проходят глушитель 12 и выбрасываются в окружающую среду.

В системах питания карбюраторных двигателей топливный насос подает в 1,5…2 раза больше топлива, чем необходимо для работы двигателя при полной нагрузке. Избыточное топливо возвращается через жиклер 6 и отводящий топливопровод в бак, обеспечивая хороший отвод пузырьков пара и воздуха.

В системе питания дизеля подача и очистка воздуха и удаление отработавших газов, по существу, не отличаются от аналогичных процессов в системе питания карбюраторного двигателя. Принципиально система отличается приборами топливоподачи и смесеобразования, основными из которых являются топливный насос высокого давления 5 и форсунка 7.

Из топливного бака 1 по топливопроводу через фильтр грубой очистки 2 топливо засасывается подкачивающим насосом 3 и подается через фильтр тонкой очистки в полость насоса высокого давления 5, с помощью которого топливо дозируется, подается по топливопроводу высокого давления и через форсунку 7 впрыскивается в цилиндр. Излишки подаваемого топлива из полости насоса высокого давления по трубопроводу 6 возвращаются в бак.

Простейший карбюратор состоит из поплавковой камеры 2 с поплавком 1, запорной иглы 4, жиклера 12 с распылителем 9, диффузора 8, дроссельной 10 и воздушной 7 заслонок и смесительной камеры 11.

Топливо из бака по топливопроводу 3 поступает в поплавковую камеру 2 и заполняет ее. Когда уровень топлива в поплавковой камере достигнет верхнего предела, поплавок 1 прижмет запорную иглу 4 к ее седлу и поступление топлива прекратится. При понижении уровня поплавок опустится и игла откроет доступ топливу в поплавковую камеру.

Из поплавковой камеры топливо через жиклер 12 поступает в распылитель 9, выходное отверстие которого находится в горловине диффузора 8. Чтобы топливо не вытекало из распылителя при неработающем двигателе, выходное отверстие распылителя расположено на 1…2 мм выше уровня топлива в поплавковой камере.

Во время такта впуска при открытых воздушной 7 и дроссельной 10 заслонках разрежение из цилиндра передается в смесительную камеру 11 и вызывает в ней движение воздуха в направлении, указанном стрелками. Разрежение в смесительной камере можно регулировать дроссельной 10 и воздушной 7 заслонками.

Воздух, всасываемый в цилиндр двигателя, последовательно проходит через воздухоочиститель 6, патрубок и диффузор 8. Так как проходное сечение в горловине диффузора уменьшается, скорость воздуха в ней возрастает и разрежение увеличивается. Вследствие разницы между атмосферным давлением в поплавковой камере и разрежением в диффузоре топливо фонтанирует из распылителя. Струи воздуха движутся через диффузор со скоростью, примерно в 25 раз большей скорости капель топлива, поступающих из распылителя. Поэтому топливо распыливается на более мелкие капли и, смешиваясь с воздухом, образует горючую смесь, которая поступает в цилиндр двигателя. В результате распыливания поверхность соприкосновения частиц топлива с воздухом увеличивается, топливо интенсивно испаряется.

Фильтр тонкой очистки топлива ЗМЗ-51432

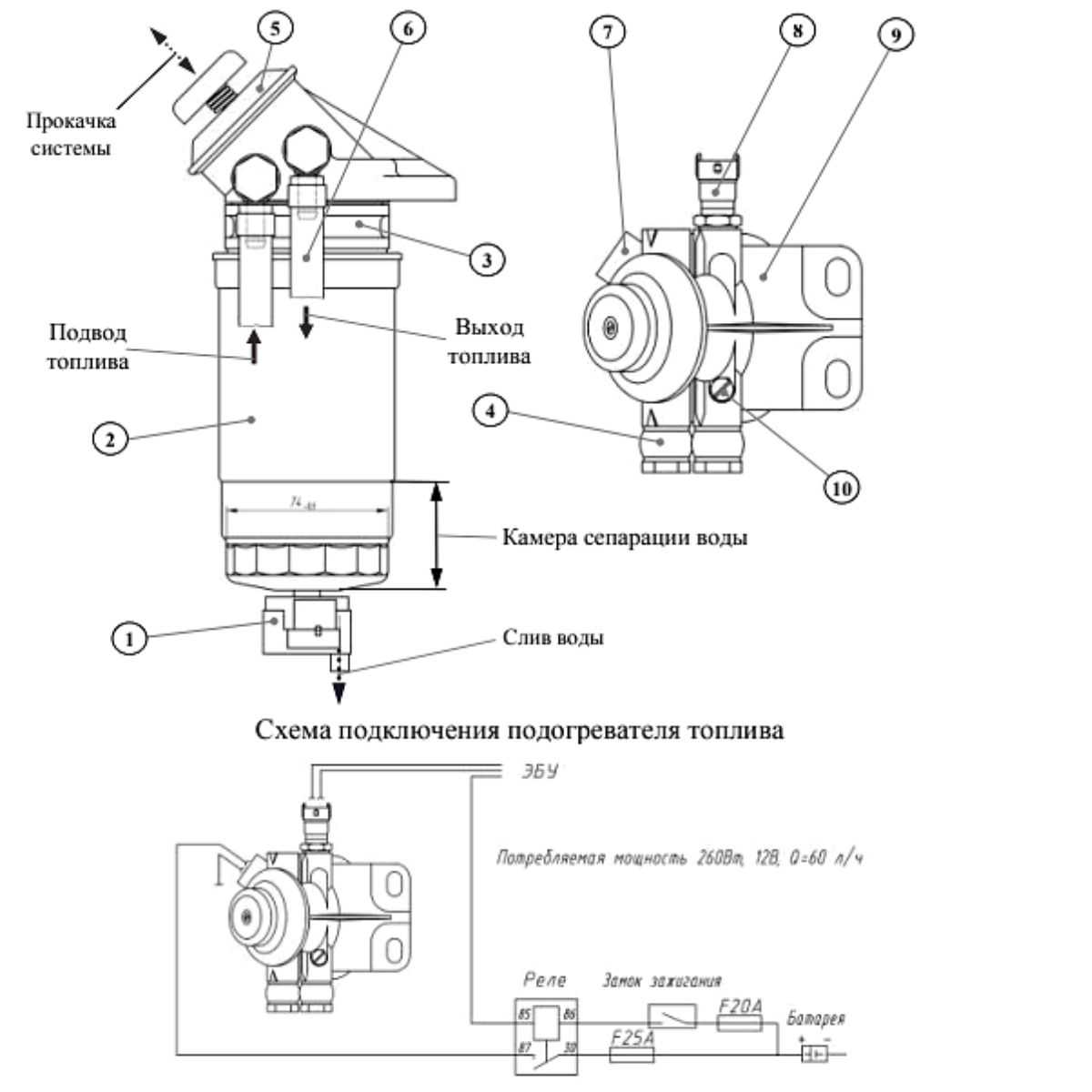

Рис. 63. Фильтр тонкой очистки топлива ЗМЗ-51432

• 1 – датчик уровня воды;
• 2 – сменный фильтрующий элемент;
• 3 – подогреватель;
• 4 – штуцер подвода топлива от баков;
• 5 – ручной подкачивающий насос;
• 6 – шланг отвода очищенного топлива к ТНВД;
• 7 – разъем подогревателя;
• 8 – датчик температуры топлива;
• 9 – крышка фильтра с фланцем крепления;
• 10 – пробка для выпуска воздуха.

Топливопроводы низкого давления служат для подвода отфильтрованного топлива от ФТОТ к ТНВД и слива отсечного топлива с топливных форсунок и насоса в топливный бак.

Топливопроводы изготавливаются из рукава OD14,29xID7,94 SAE30R9 следующих размерностей: От ФТОТ к ТНВД: L = 700 ± 5 мм — для автомобилей семейства УАЗ Патриот; L = 460 ± 5 мм — для автомобилей УАЗ Хантер.

От ТНВД к тройнику соединяющему шланги отсечного топлива: L = 150 ± 5 мм — для всей моделей автомобилей УАЗ. Тройник (рис. 65) служит для объединения потоков отсечного топлива из насоса и топливных форсунок и направления их в топливный бак. Тройник изготовлен из Армамида ПА СВ 30-2Т.

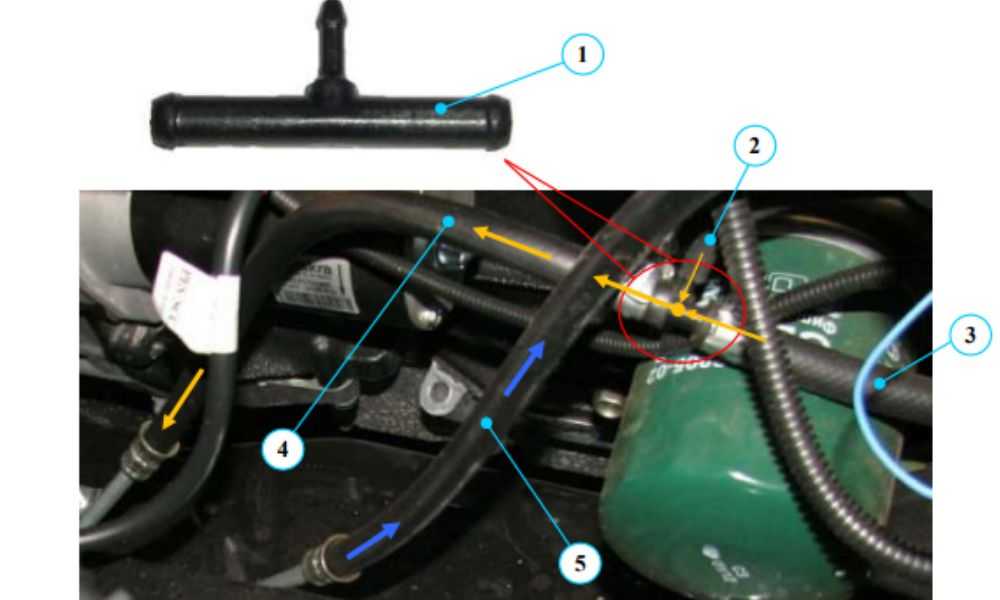

Рис. 65.

• 1 – тройник;
• 2 – топливопровод отсечного топлива с топливных форсунок;
• 3 – топливопровод слива топлива с насоса;
• 4 – топливопровод подачи отсечного топлива в топливный бак;
• 5 – топливопровод подачи топлива из топливного бака к ФТОТ.

Топливопровод BOSCH и состоит из 5 резиновых соединительных шлангов, 4 штуцеров закрепляемых в гнезде электромагнитного клапана топливной форсунки, и обратного клапана, сохраняющего избыточное давление топлива в топливопроводе и предотвращающего завоздушивание топливной системы при остановке двигателя и обесточивании электромагнитных клапанов топливных форсунок.

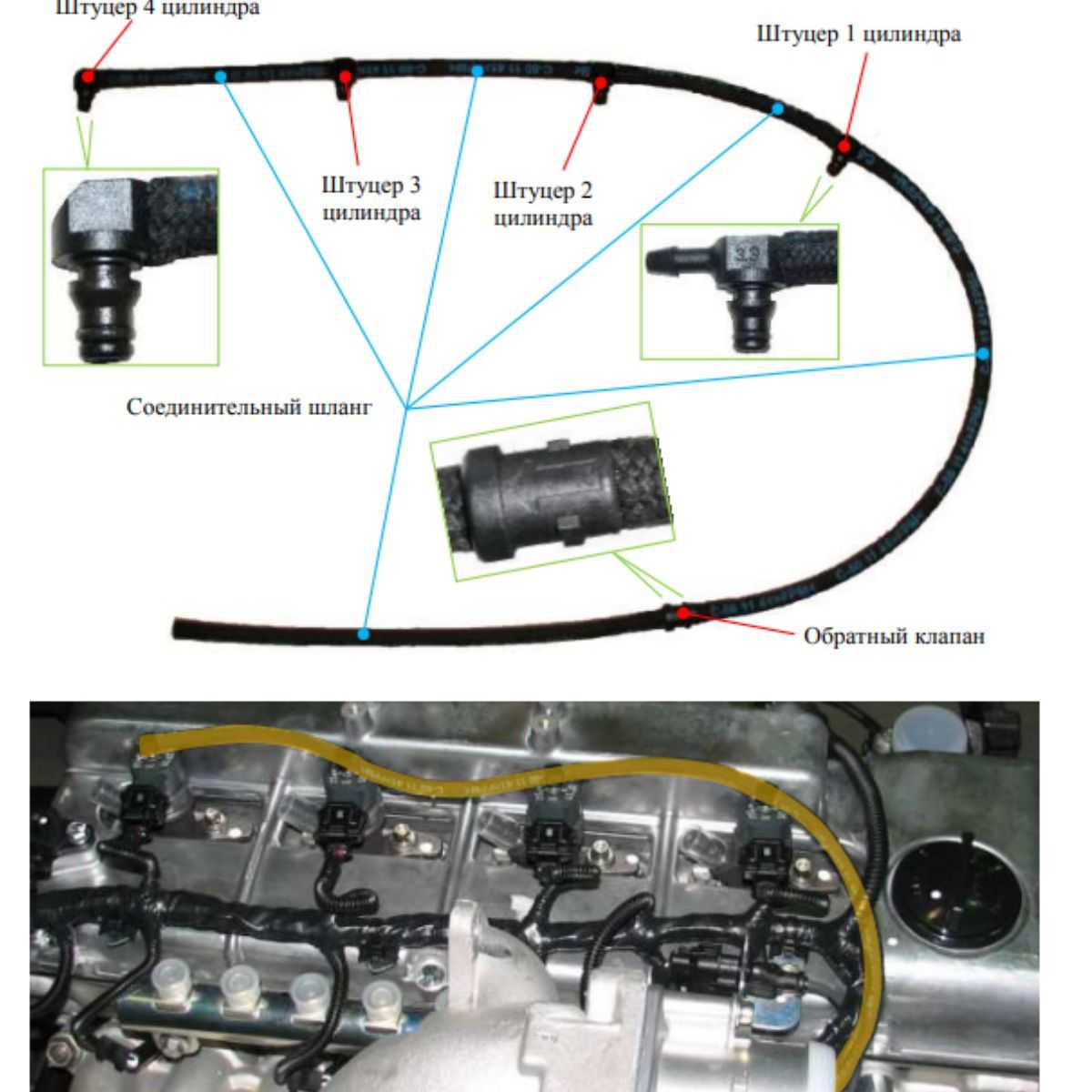

Внешний вид топливопровода отсечного топлива

Рис. 66. Внешний вид топливопровода отсечного топлива

Для демонтажа топливопровода с топливных форсунок необходимо извлечь штуцера. Для этого необходимо нажать до упора на «П» – образную скобу, фиксирующую штуцер в гнезде топливной форсунки, и извлечь штуцер (рис. 67, 68).

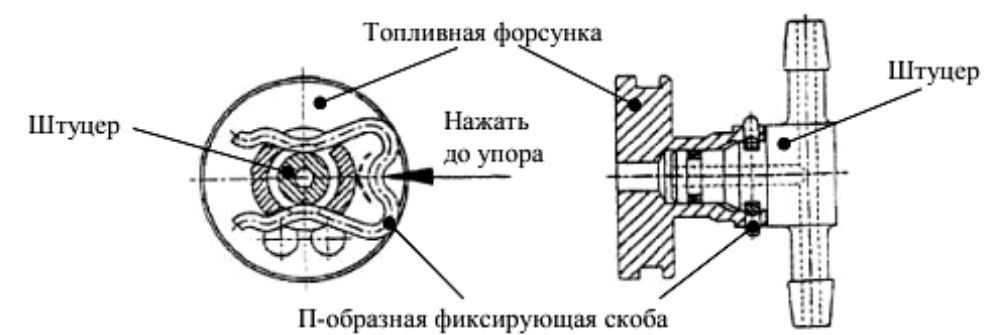

Устройство штуцера топливопровода отсечного топлива в сборе с топливной форсункой

Рис. 67.Устройство штуцера топливопровода отсечного топлива в сборе с топливной форсункой

Порядок операций по демонтажу штуцера топливопровода отсечного топлива из гнезда топливной форсунки ЗМЗ-51432:

• Пред демонтажем штуцера необходимо очистить топливную форсунку от грязи.
• Надавить жалом отвертки на П-образную фиксирующую скобу до упора в штуцер топливной форсунки.
• Пальцами или специальным захватом потянуть штуцер вверх. Процесс демонтажа штуцеров отсечного топлива на других форсунках выполняется аналогично.
• Удерживая скобу отверткой, извлекаем штуцер из гнезда топливной форсунки.
• Возвращаем П-образную скобу в исходное состояние.

Порядок операций по установке штуцера топливопровода отсечного топлива в гнездо топливной форсунки ЗМЗ-51432:

• Надавить жалом отвертки на П-образную фиксирующую скобу до упора в штуцер топливной форсунки.
• Удерживая скобу отверткой, вставляем в гнездо топливной форсунки штуцер.
• Плавно возвращаем П-образную скобу в исходное состояние.

Процесс монтажа штуцеров отсечного топлива на других форсунках выполняется аналогично. После выполнения монтажных работ убедиться, что штуцера отсечного топлива на всех форсунках надежно зафиксированы.

Меры предосторожности

Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.

• Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
• Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
• Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
• Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
• При зарядке аккумуляторной батареи изделие отключается от автомобиля.

Недостатки дизельной модификации

В 2013 году компания УАЗ выпустила рестайлинговую версию дизельного Патриота, в которой были исправлены многие недостатки. Так, производитель устранил следующие проблемы:

1. Частый обрыв ГРМ. Это происходило из-за использования некачественных комплектующих.
2. Частый выход из строя насоса системы смазки. Теперь этот элемент располагается в новом месте, благодаря чему снизилась нагрузка на него.
3. Заменены клапаны на более прочные.
4. Переработана конструкция и расположение элементов трубопровода повышенного давления.
5. Заменен ремень привода топливного насоса на более качественный.

Несмотря на то, что производитель регулярно модернизирует дизельный внедорожник, до конца устранить все недостатки, которыми обладает эта модель, он не смог.

Плохая сборка

На этот недостаток обращали внимание многие автовладельцы. В частности, они отмечали наличие сильной вибрации в салоне

Плохая работоспособность при морозе. В основном это касается модификации, оснащаемых двигателем российского производства. При запуске дизельного мотора на морозе очень быстро расходуется аккумулятор. Слабый кондиционер. Кондиционер на Патриоте является одной из самых проблемных мест. Он регулярно выходит из строя и не всегда добивается требуемого уровня температуры воздуха в салоне. Наличие двух топливных баков.

Улучшение характеристик двигателя

Особенности конструкции дизельного двигателя, устанавливаемого на УАЗ Патриот, позволяют улучшить его начальные характеристики. Чип-тюнинг этого мотора предусматривает проведение следующих процедур:

1. Модернизация программы управления двигателем. За счет этой процедуры можно добиться улучшения «холодного» запуска, режимов холостого хода, а также повысить производительность силового агрегата.
2. Установка дополнительной турбины. Она повышает общую мощность двигателя. Данная процедура предполагает дополнительную доработку штатного программного обеспечения.

В остальном чип-тюнинг УАЗ Патриот заключается в проведение мероприятий, затрагивающих другие компоненты конструкции внедорожника. В частности, двери автомобиля дополняются различными материалами, которые повышают шумо-, тепло- и звукоизоляцию внутри салона.

Возможные неполадки проводки

Неполадки в работе электрической системы можно условно поделить на несколько типов:

1. Неисправности самого электрооборудования.
2. Выход из строя предохранительного элемента. Предохранители перегорают по причине естественного износа либо в результате перепадов напряжения в системе. Если вы столкнулись с такой проблемой, когда один и тот же предохранитель часто выходит из строя, это может свидетельствовать о том, что на данном участке цепи имеется перепад. Скачка могут быть обусловлены разными причинами, но как правило, проблема кроется в использовании более мощного оборудования. К примеру, если в гнездо прикуривателя вы подключите тройник, при этом запитаете все три гнезда устройства, это может привести к серьезному скачку. Перед заменой предохранителя необходимо убедиться в том, что скачков в системе нет.
3. Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Во-первых, нужно проверить целостность проводки, как это сделать, вы уже знаете. Во-вторых, необходимо проверить сам контакт подключения — есть вероятность, что причина кроется в плохом соединении, возможно, контакты нужно поменять либо зачистить.
4. Не так часто автовладельцы Патриотов сталкиваются с проблемой утечки тока, которая, в свою очередь, обычно обусловлена пробоями в электроцепи. С помощью тестера или лампочки можно определить вышедший из строя дефектный участок и произвести замену поврежденного кабеля. Если повреждение незначительное, то на кабель можно намотать несколько слоев изоленты.
5. Выход из строя генераторного узла. Для определения неполадок в работе генератора нужно снимать и разбирать механизм, чтобы выявить поврежденные компоненты.
6. Иногда автовладельцы сталкиваются с проблемой невозможности запуска двигателя из-за разряженной АКБ. Причин разряда может быть несколько, поэтому кроме измерения напряжения нужно также визуально осмотреть корпус устройства и наличие в нем электролита. Если жидкости в банках слишком мало, то ее уровень нужно восполнить при помощи дистиллята.

Технические характеристики

Выпуск первых образцов УАЗ Патриот в комплекте с дизельным мотором Ивеко начался в 2008 году. Этот движок устанавливается как в фургонах Fiat Ducato, так и в коммерческих автомобилях Iveco Daily. Конструкция современного силового агрегата не обладает изысками.

Характеристики УАЗ Патриот и ЗМЗ-514:

1. Каждый цилиндр имеет по 4 клапана.
2. Топливная система с турбонаддувом и общей рампой.
3. Объем турбодизеля равен 2,3 литра, бензинового — 2,7 л.
4. Развиваемая мощность дизеля — 116 лошадиных сил, бензинового двигателя — 128 л. с.
5. Обороты дизельного двигателя — 3900 об/мин.
6. Крутящий момент дизеля — 270 Нм, бензинового — 217 соответственно.

Без существенных изменений остались как пятиступенчатая механическая коробка передач, так и топливная система с двумя баками. Из новинок можно отметить появление фильтра грубой очистки и подогрева для фильтра тонкой очистки.

Оформление салона УАЗ патриот

Салон современного Патриота выгодно отличается от старых машин. Теперь здесь светло и просторно. Кресла очень удобные, благодаря широким стёклам, обеспечена отличная обзорность. Лаконичная панель приборов получила красивый дизайн. Многочисленные полочки, карманы и бардачки готовы принять разные мелочи на хранение.

Если откинуть сидения второго ряда вперёд, то в багажнике освобождается очень большое пространство. Для сравнения, сюда помещается даже большой современный холодильник в кухню.

Некоторые водители при большом желании умудряются разместить в автомобиле до восьми пассажиров, используя в багажнике дополнительно две откидные скамейки. Некоторые модели (например, Limited) имеют откидные скамейки в своей базовой комплектации.

Торпеда авто поставляется иранской фирмой AIDCO, приборы приходят из Латвии от компании RAR, кресла являются отечественной продукцией, хотя лицензия и технология их изготовления разработаны в Корее группой Daewon. Сидения имеют комфортный профиль, подушки оснащены микролифтом, подпором поясничным. В зависимости от комплектации, отделаны дерматином, велюром или специальными тканями.

К некоторым минусам салона можно отнести следующие моменты:

• недостаточная длина рычага КПП;
• отсутствие сигнализатора малого количества жидкости в ёмкости стеклоомывателя;
• тугой ход рычажков переключателя поворотников и регулировок руля;
• неудобная форма ручек решёток воздуховодов;
• слишком плотное прилегание дворников к стеклу вызывает неприятные звуки;
• ненадёжная фиксация скоб дверных замков.

Подведем итоги

В конце хочется отметить, что система охлаждения каждого без исключения автомобиля, для него крайне важна, причем, никакой нет разницы, бензиновый это, как 409 двигатель, или дизельный агрегат. Каждый мотор всегда будет нуждаться в отводе высокой температуры, дабы не заклинило «сердце» машины. Именно по этой причине все владельцы автомашин, в том числе и UAZ Patriot, активно должны следить за исправностью работы агрегата, чтобы не было допущено никаких сбоев. Иначе же, при возрастании температуры более 100-градусов, происходит несвоевременная остановка движка, и для него это фатально, и для водителя тоже.
