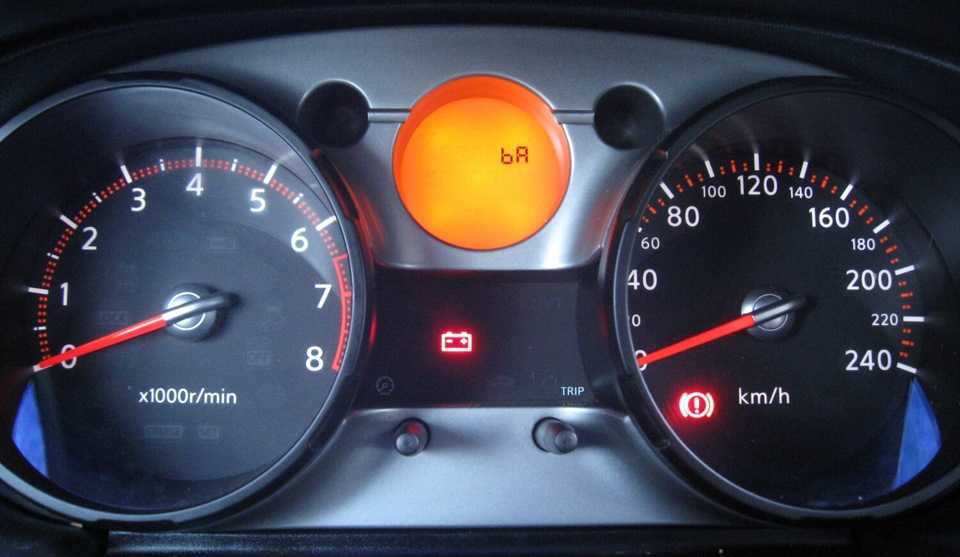

Панель приборов ниссан кашкай 1 (j10)

Обозначения значков на приборке Nissan Qashqai

Внешний вид	Расшифровка
	Стандартный индикатор, указывающий на потребность проверки состояния бортовых систем.
	Обнаружены проблемы в тормозной системе. Нужно долить жидкость в расширительный бачок или проверить магистраль на предмет повреждений.
	Поднят рычаг ручника. Если ручной тормоз отпущен, нужно проверить магистраль.
	Критический перегрев силовой установки. Возможно, присутствуют проблемы в термостате.
	Уровень масла в картере двигателя упал ниже нормы или слишком слабое давление.
	Аккумулятор не заряжается – проверьте генератор и его провода.
	Не закрыта одна или несколько дверей.
	Заканчивается жидкость в бачке омывателя.
	Требуется пристегнуть ремень безопасности.
	Подушка безопасности неисправна, может повредиться пиропатрон.
	Имеются проблемы в коробке передач. Применяется преимущественно для автомата.
	масло в АКПП перегрелось.
	Пора проходить плановое ТО.
	Имеются проблемы в рулевом управлении. Возможно требуется сделать диагностику усилителя.
	Изношены тормозные колодки, необходимо заменить накладки.
	В колесе обнаружен прокол. Следует остановиться и поставить запаску.
	Лампа используется только на автомате – требование нажать на педаль тормоза.
	Включены внешние габариты авто.
	Активирован режим дальнего света головной оптики.
	Автоматическая регулировка фар включена.
	ДХО активированы.
	Индикатор отображает нормальную работу передних противотуманок.
	Аналогично для ПТФ кормовой части.
	Требование проверить двигатель машины.
	Катализатор перегрелся.
	Система стабилизации включена и работает полноценно.
	Описанная выше система выключена принудительно.
	Активирована система полного привода – если имеется.
	Требование вставить ключ зажигания.
	Активирован круиз контроль – система работает нормально.
	Включен подогрев свечей накаливания. Применяется только на дизелях.
	Обнаружена неисправность в работе сажевого фильтра.
	Индикатор обозначает, что вариатор неисправен. Требуется срочно отправиться на диагностику.

Кнопки на панели

• 12 – выключатель аварийки;
• 14 – клавиши управления штатной аудиосистемы;
• 19 – модуль управления климатической установкой;
• 24 – управление вентиляционной решеткой.

Восклицательный знак на приборке Qashqai

На модели 2012 и других годов может загореться желтый символ. Индикатор указывает на необходимость проверки электроники автомобиля.

Горит красная машинка на панели Кашкай и не заводится

Если в подобной ситуации авто не запускается — отключите противоугонную систему (иммобилайзер). Процедура детально описана в руководстве пользователя машины.

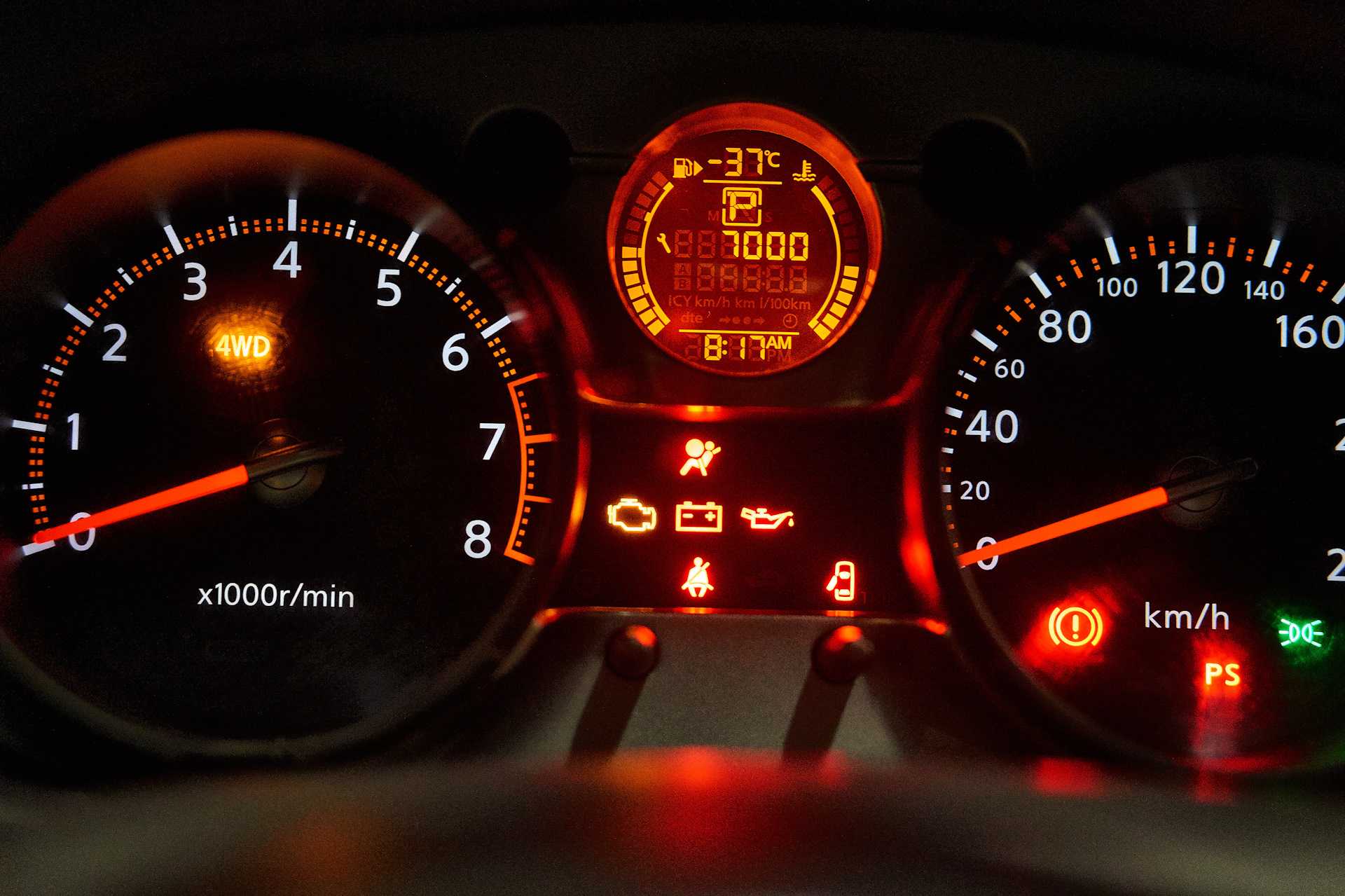

Что означает PS на приборке Qashqai

Такое происходит по причине проблем с электрикой. Обычно индикатор сопровождается вспомогательными символами. Если после активации лампочки рулевое колесо стало тугим – это говорит, что проблема именно здесь. Система может отключить поврежденный прибор, чтобы авто могло самостоятельно добраться до сервиса.

Диагностика авто

Автомобиль Nissan Qashqai

Перед тем, как приступить к проверке вашей машины, нужно узнать, где в вашем Nissan находится соответствующий разъем. Для этого вам потребуется воспользоваться инструкцией по эксплуатации Nissan. В большинстве авто разъем для диагностики находится с левой стороны торпеды под рулем. Он может быть скрыт пластиковой заглушкой, поэтому чтобы добраться до нее, снимите защиту при помощи отвертки.

Для начала включите зажигание и обратите внимание на приборную панель. Если вы уверены, что в системе присутствуют неисправности, а лампочка Check Engine не горит, то нужно проверить работоспособность светового диода.
Откройте диагностический разъем и сомкните перемычкой зажимы IGN и СНК.
Подождите две секунды и вытащите перемычку

Так система перешла в диагностический режим.
Теперь вам нужно запустить двигатель. На панели приборов начнут мигать лампы Check Engine и ECU. Непосредственно комбинация поломки в этом режиме диагностики будет представлена в двузначном виде и определяется она миганием лампочек. Сначала вы увидите мигание светодиода продолжительностью 0.6 секунд: это означает десятки. Далее, лампа будет мигать продолжительностью 0.2 секунды. К примеру? код 24 будет представлен двойным миганием продолжительностью 0.6 секунд и четырьмя одиночными миганиями продолжительностью 0.3 секунды.
Затем опять повторите процедуру замыкания перемычек на диагностическом разъеме. Подождите несколько секунд и уберите перемычку. Так вы сможете считать следующую комбинацию неисправности.

Диагностический адаптер для проверки Nissan

Обратите внимание: при самостоятельной диагностике вы можете иметь неполную картину о поломках. Более точную проверку транспортного средства на наличие поломок можно сделать при помощи специализированного оборудования

В этом случае вам понадобится компьютер или ноутбук, специальный адаптер, который нужно будет подключить в разъем для диагностики, а также программное обеспечение. Такую процедуру можно провести на СТО: разумеется, так вам придется заплатить за эту услугу, но зато вы будете точно знать, в чем заключается проблема.

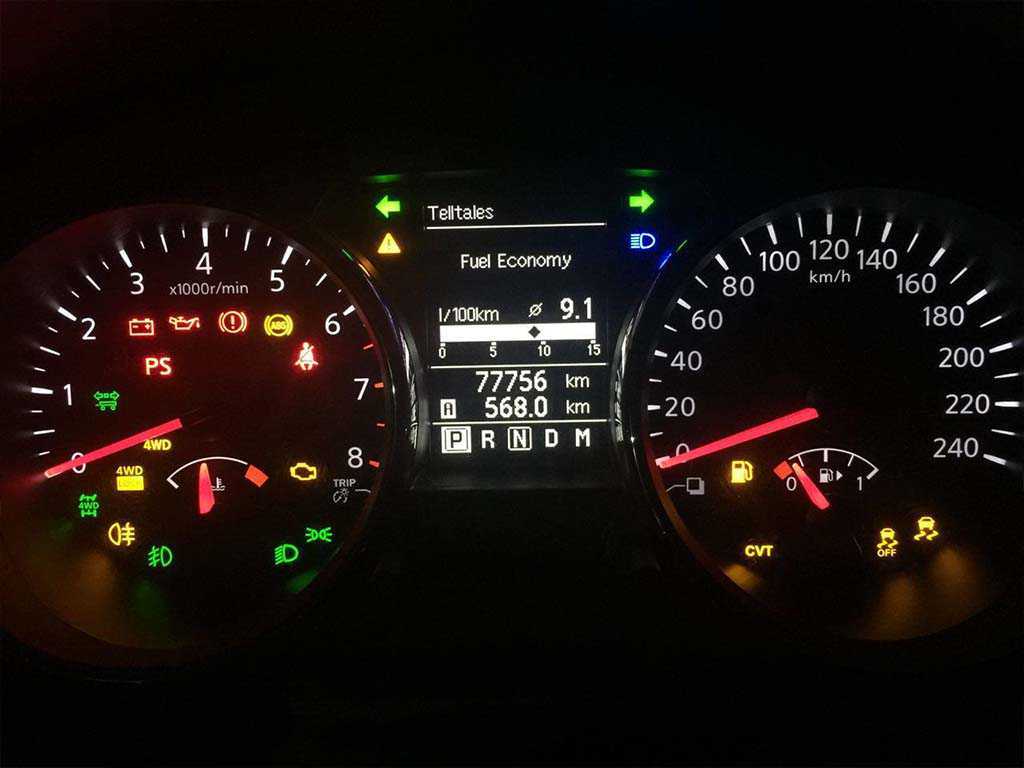

Расшифровка индикаторов приборной панели Nissan Qashqai 1 поколение

Внедорожники Qashqai (1-го поколения) с 2007 по 2010 год имеют единую приборную панель, которая информирует или предупреждает водителя с помощью визуальных графических дисплеев. Их расшифровка приведена в таблице ниже.

Nissan Qashqai (1-е поколение) 2007, 2008, 2009, 2010

Красный или, реже, желтый восклицательный знак всегда подсвечивает текст рядом с ним.

Предупреждающий сигнал, предназначенный для привлечения внимания водителя к опасной аварийной ситуации (внезапное падение давления масла, неисправность электрооборудования, незакрытая дверь и т.д.), обычно с пояснительным текстом.

Постоянно горит красный восклицательный знак или буква P в красном круге, или надпись BRAKE.

Стояночный тормоз затянут, или уровень тормозной жидкости низкий, или тормозные колодки изношены, или имеются другие проблемы с тормозной системой.

Символ термометра жидкости горит или мигает красным или синим цветом.

Повышенная (красный цвет) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает, это означает неисправность в электрической системе.

Непрерывно горящий красный или оранжевый символ лейки, желтый символ уровня масла с дополнительными символами.

Давление моторного масла падает ниже допустимого уровня, или уровень масла ниже допустимого и его необходимо долить, или неисправен датчик уровня моторного масла.

Аккумулятор постоянно горит красным цветом.

Напряжение в автомобиле падает, или аккумулятор не заряжается, или имеются другие неисправности в электрической системе, или неисправность в высоковольтной цепи основной батареи.

Красный автомобиль с открытыми передними или задними дверями.

Одна или несколько дверей на экране не заперты или закрыты неправильно.

Символ тревоги постоянно горит желтым или красным цветом.

Осталось совсем немного топлива (обычно хватает на 100 км) или бак пуст.

Индикатор на ветровом стекле имеет желтый цвет и периодически разбрызгивается в разные стороны.

Жидкость стеклоомывателя израсходована, остался лишь небольшой запас.

Красная перечеркнутая лампочка пассажирского сиденья горит постоянно; после индикатора может раздаться звуковой сигнал.

Ремень безопасности водителя или пассажира не пристегнут.

Загорается красный символ пассажирского сиденья с речевым пузырем перед ним, SRS и AirBag могут отображаться красным цветом.

Повреждение одной или нескольких подушек безопасности со стороны пассажира или сзади.

Желтая область рядом с перечеркнутым кругом или желтыми буквами Боковая подушка безопасности отключена.

В автомобиле отключена подушка безопасности пассажира.

Загораются желтые буквы RSCA.

Занавесочные подушки безопасности с датчиком крена (RSCA), которые активируются при опрокидывании автомобиля, деактивируются.

Органы управления, приборная панель, оборудование салона

Панель управления

1. Боковые вентиляционные дефлекторы.
2. Фронтальная подушка безопасности пассажира на переднем сиденье.
3. Центральные вентиляционные дефлекторы.
4. Выключатель аварийной сигнализации.
5. Блок аудиосистемы (для некоторых вариантов исполнения автомобиля).
6. Замок зажигания (за рулевым колесом).
7. Правые переключатели рулевого колеса (в зависимости от варианта исполнения — управление круиз-контролем, управление ограничением скорости, подключение мобильного телефона).
8. Комбинация приборов с информационным дисплеем.
9. Левые переключатели рулевого колеса (в зависимости от варианта исполнения — переключатели информационного дисплея, управление аудиосистемой).
10. Система отопления икондиционирования воздуха.
11. Перчаточный ящик.

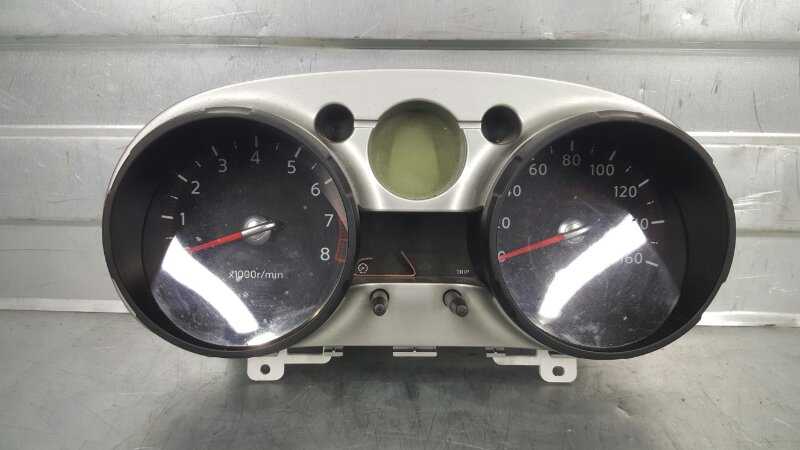

Приборы и указатели

1. Тахометр.
2. Информационный дисплей.
3. Спидометр.
4. Указатель уровня топлива.
5. Указатель температуры охлаждающей жидкости двигателя.

Спидометр

Спидометр показывает скорость движения автомобиля в km/h (км/ч) или MPH (миль/ч). Градуировка шкалы зависит от исполнения автомобиля.

Одометр/счетчик суточного пробега

При включении зажигания суммарный пробег/суточный пробег показывается на информационном дисплее автомобиля.

Одометр (1) отображает суммарный пробег автомобиля.

Счетчик суточного пробега (2) показывает пробег по двум различным маршрутам.

Изменение показаний счетчика суточного пробега

Нажимайте кнопку «TRIP RESET» (3) в правой части панели приборов, чтобы изменять показания дисплея следующим образом:

TRIP A → TRIP B → ODO → TRIP A

Сброс показаний счетчика суточного пробега

Для сброса показаний счетчика суточного пробега нажмите кнопку сброса «TRIP RESET» (3) и удерживайте ее нажатой дольше секунды.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

голоса

Рейтинг статьи

Панель приборов Кашкайя

Приборная панель Nissan Qashqai оснащена следующими манометрами и стрелочными индикаторами:

• Спидометр – для контроля скорости движения;
• Тахометр – позволяет водителю контролировать число оборотов коленчатого вала силового агрегата;
• Указатель уровня топлива – предназначен для наблюдения за количеством оставшегося топлива и состоянием крышки доступа к бензобаку.

Названия каждого значка Nissan Qashqai, расположенного на приборной панели, представлены в следующих разделах.

Указатель температуры ОЖ, дисплей

В центре приборной панели находится ЖК-экран. Он может отображать следующую информацию:

• общий пробег автомобиля (одометр);
• пройденный путь в отдельной поездки;
• цифровые часы;
• сигнализатор положения АКПП, для моделей Кашкай с трансмиссией CVT;
• показания температуры окружающей среды.

На приборной панели также имеется указатель температуры охлаждающей жидкости, который позволяет контролировать температуру силового агрегата.

Значение индикаторов на приборной панели

На приборной панели Nissan Qashqai значки имеют форму светящихся индикаторов, а иногда их срабатывание сопровождается звуковым сигналом. Во время работы могут появляться следующие символы:

• неисправность ABS – фиксирует проблем в антиблокировочном тормозном комплексе;
• неисправность тормозной системы – в нормальном режиме светится во время включенного ручного тормоза, также оповещает о низком уровне жидкости в главном тормозном цилиндре;
• разряд АБ – оповещает о нарушении функционирования зарядной системы АБ;
• незакрытая дверь – срабатывает при наличии любой открытой двери;
• сбой EPAS – отражается при образовании проблем с электрическим усилителем рулевого колеса;
• снижение давления уровня масла в силовом агрегате – предупреждает об опасном понижении уровня масла в моторе;
• перебои в системе зажигания – указанный световой индикатор задействован на моделях Кашкай с комплектом Intelligent Key и предупреждает об образовании проблем в системе зажигания;
• Intelligent Key – указывает на неисправности в системе без ключевого доступа при постоянном свечении красной лампочки. В случае периодического моргания зеленой лампы, следует проверить уровень заряда АБ;
• неисправность силового агрегата – загорание красного света сигнализирует о проблемах в управляющем программном комплексе двигателя;
• NATS – противоугонная установка, при проблемах индикатор светит постоянно;
• пиктограмма не пристегнутого ремня безопасности – реагирует на ремни водительского кресла и переднего пассажира;
• SRS – сбои в функционировании подушек безопасности, при горении лампочки более 7 секунд после запуска мотора или при повороте ключа в замке зажигания в предстартовое положение;
• 4WD – предупреждает о проблемах с полным приводом Нисссан Кашкай.

Что означают индикаторы на экране панели

В таблице ниже раскрыта расшифровка значков, появляющихся на приборной панели.

Как выглядит индикатор	Расшифровка
Треугольник с восклицательным знаком	Если загорается этот индикатор, то в машине появляется проблема. Вместе с ним загорается сообщение о проблеме.
Восклицательный знак в круге	Тормозная система отказывает. Опытные механики советуют долить жидкость, проверить магистраль на наличие повреждений.
Буква «Р» в круге	Поднят ручной тормоз. Если он опущен, требуется проверить магистраль.
Сигнальная лампа температуры	Перегрев или проблема в датчике температуры
Значок лампы уровня масла или написано «Oil Level»	Низкий уровень смазки. Если масло долили, а лампочка все-равно горит, необходимо проверить датчик уровня смазки.
Машина с открытыми дверями	Открыты двери автомобиля. Требуется закрыть.
Аккумуляторная батарея	АКБ не заряжается. Проверить генератор и шлейф проводов.
Лобовое стекло с фонтаном по центру	Уровень жидкости в бачке омывателя низкий
Человечек перечеркнутый по диагонали	Не пристегнут ремень
Человечек и круг, наваливающийся на него	Не исправна подушка безопасности
Круг с выступами и восклицательный знак по центру	Проблемы с вариатором Ниссан Кашкай J11 или АКПП
Круг с выступами и значок сигнальной лампы внутри него	Перегретое масло в автомате
Гаечный ключ по диагонали	Наступило время технического обслуживания
Значок руля и восклицательный знак	Проблемы в рулевом устройстве. Проверить гидроусилитель
Круг по три прямоугольника по бокам	Неполадки с колодками. Необходимо заменить накладки
Колесо и восклицательный знак	Прокол в колесе. Нужно поставить запаску
Горящая лампа	Необходимо выключить габариты
Лампа с идущими лучами от нее	Включен дальний свет головной оптики
Предыдущий значок с надписью AUTO	Автоматическая регулировка фар
Две фары направлены друг от друга	Активирован ДХО
Фара с зигзагом, проходящим по лучам	Работают передние противотуманки
Check Engine	Проблема с двигателем иногда с АКПП
Значок катализатора с отходящими вверх зигзагообразными линиями	Перегретый катализатор
Значок машины на гололедице	Включена система стабилизации
Предыдущий значок с надписью OFF	Система стабилизации включена принудительно
4 WD	Работает система полного привода
Ключ с надписью Key	Необходимо вставить ключ зажигания
Спираль	Включен подогрев свечей зажигания. Используется на дизеле.
Обозначение сажевого фильтра	Неисправность в этой устройстве
CVT	Неисправность вариатора

Есть и скрытые функции у панели приборов Ниссан Кашкай. Посмотрим на них:

• антиугон. Количество дверей настраивается путем скрытой функции. Для этого нужно нажать на обе кнопки и удерживать их в течении пяти секунд. Так нажав один раз, автовладелец откроет одну дверь, а нажав дважды – откроются все двери;
• провожающий свет фар. То есть фары будут гореть после того, как двигатель остановится и двери закроются. Чтобы активировать эту функцию, нужно регулятор света перевести в положение «Отключен»;
• узнать точное количество масла можно нажав на «i» на рулевом колесе и воспользовавшись кнопкой «Trip»при отображении надписи уровень масла – ОК.

Следующая функция – это автодоводчик стекла. Она обычно включена с завода. Но после снятия аккумуляторной батареи деактивируется. Чтобы заново активировать опцию сделайте следующее:

1. Нажмите на кнопку стеклоподъемника и держите ее пока стекло полностью не опустится.
2. Опустите кнопку.
3. Поднимите кнопку вверх и ждите поднятия стекла.
4. После полного поднятия стекла, в течение десяти секунд удерживайте кнопку.

Из этой статьи вы узнаете:

Если горят два значка, «восклицательный знак» и ABS – пробег автомобиля; – среднюю скорость; – мгновенный расход топлива; – средний расход топлива; – запас хода на оставшемся топливе.

ТАБЛИЦА КОДОВ ВСПЫШЕК КОНТРОЛЬНОЙ ЛАМПЫ Ниссан Кашкай

Примечание: При проведении ремонта неисправных компонентов выполняйте процедуры в алфавитном порядке. По завершении ремонта при помощи контрольной лампы подушек безопасности проверьте, устранена ли неисправность. Если неисправность все еще присутствует, переходите к следующему этапу. После устранения неисправности дальнейший ремонт не требуется.

Очки-антифары: подарите себе ясный обзор

• повышает контрастность изображения
• защищает глаза от фар и фонарей
• отсеивает блики, снижает утомляемость глаз

Успейте купить со скидкой ЗДЕСЬ!

1. Сотрите содержимое памяти. (Результаты диагностики стираются после поворота ключа зажигания из положения «OFF» в положение «ON»).

(d):Семь вспышек указывают на неисправность в цепи блока диагностических датчиков.

1. Замените блок диагностических датчиков (ACU).

(d): Одиннадцать вспышек указывают на неисправность индикатора отключения подушки безопасности переднего пассажира.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

3. Замените индикатора отключения подушки безопасности переднего пассажира.

4. Замените блок диагностических датчиков (ACU).

(d): Десять вспышек указывают на неисправность выключателя деактивации подушки безопасности переднего пассажира.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

3. Замените выключатель деактивации подушки безопасности переднего пассажира.

4. Замените блок диагностических датчиков (ACU).

(d): Шесть вспышек указывают на неисправность в цепи датчика фронтального удара.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

4. Замените блок диагностических датчиков.

(d):Две вспышки указывают на неисправность в цепи модуля подушки безопасности водителя.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

3. Замените модуль подушки безопасности водителя.

5. Замените блок диагностических датчиков (ACU).

(d): Восемь вспышек указывают на неисправность в цепи модуля подушки безопасности переднего пассажира.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

3. Замените модуль подушки безопасности переднего пассажира.

4. Замените блок диагностических датчиков (ACU).

(d):Однa вспышка указывает на неисправность в цепипреднатяжителя ремня безопасности переднего правого сиденья.

1. Выполните визуальную проверку разъемов электропроводки.

2. При обнаружении видимых повреждений замените электропроводку.

3. Замените преднатяжитель ремня безопасности переднего правого сиденья.

4. Замените блок диагностических датчиков (ACU).

(d):Три вспышки указывают на неисправность в цепи преднатяжителя ремня безопасности переднего левого сиденья.

Сброс на Qashqai J10 до рестайлинга

Выполнить сброс сервисного интервала на Nissan Qashqai образца первого поколения до рестайлинга достаточно просто.

Для этого нужно выполнить буквально несколько последовательных операций.

На Nissan Qashqai водитель сам может корректировать и менять показатели сервисного интервала.

Это крайне полезная функция, поскольку в российских условиях машина объективно не выдерживает на одном комплекте расходников и залитом масле все 15 тысяч километров. Их лучше менять намного раньше. Потому автовладельцы предпочитают сразу изменить параметры интервала между техобслуживаниями, чтобы датчик своевременно предупреждал их по мере достижения 8-10 тысяч км.

Чтобы выполнить сброс межсервисного интервала, а также изменить его значения на кроссовере Nissan Qashqai первого поколения (J10) в дорестайлинговом формате, необходимо:

• Провернуть ключ в замке зажигания до положения On. Только не запускайте мотор. Дождитесь, чтобы на приборной панели загорелись все лампочки.
• Нажмите на кнопку сброса. Это правая кнопка-крутилка на приборной панели, расположенная около колодца тахометра.
• Зажмите эту клавишу и ждите. Дождитесь, пока на дисплее бортового компьютера начнёт мигать индикатор сервисного обслуживания.
• Отпустите кнопку. И затем ещё раз на неё нажмите.
• Теперь на экране должна отобразиться цифра с обновлённым периодом техобслуживания.
• С помощью этой же крутилки можно выставить необходимый вам интервал. Для этого просто вращайте её по часовой или против часовой стрелки, соответственно уменьшая или увеличивая пробег между техническими обслуживаниями.
• Одно вращение меняет параметры на 1 тысячу километров в сторону увеличения или уменьшения.
• Выставив требуемое значение, отпускайте кнопку и запускайте двигатель.

Убедитесь, что теперь бортовой компьютер отображает правильные значения по пробегу между сервисным обслуживанием. Если вдруг что-то не получилось, повторите процедуру.

В редких случаях автомобилисту самостоятельно не удаётся сбросить счётчик. Обычно это происходит из-за нарушения инструкций. Но нельзя исключать вероятность проблем с самим бортовым компьютером. Тогда придётся ехать в автосервис и проводить компьютерную диагностику.

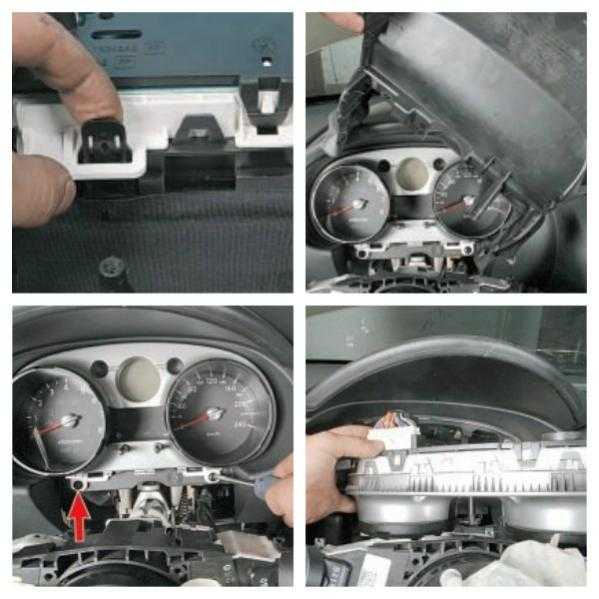

Снятие приборной панели Кашкая

Процедура снятия панели осуществляется в следующей последовательности:

• Первоначально демонтируется пластиковый кожух рулевой колонки. В верхней части он зафиксирован пластиковыми защелками. Нижняя часть закреплена тремя болтами, которые следует выкрутить. После этого снимается верхняя и нижняя часть по отдельности;
• В нижней части приборной панели откручиваются два винта;
• Комбинация приборов извлекается из посадочного места;
• Развернув приборку лицевой частью вниз, следует отсоединить питающий шлейф. Для этого необходимо нажать на пластиковую защелку и вытянуть колодку. На этом демонтаж комбинации приборов закончен. Установка выполняется в обратной последовательности.

Меня зовут Михаил Петрович – я основатель и руководитель этого проекта. С автомобилями связана вся моя профессиональная жизнь. 17 лет я работал автомехаником, начинал с работ по подвеске, потом научился ремонту двигателей. Уже 13 лет являюсь владельцем небольшого сервиса. Не так давно стал развивать несколько интернет проектов об автомобилях.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Nissan Qashqai J11 (2018 год). Руководство — часть 19

• Закройте все двери, сядьте на водительское кресло и вставьте ключ в замок зажигания. Проверните его до включения индикаторных ламп на приборной панели. Только заводить мотор не нужно.
• Далее возьмитесь за правую крутилку-кнопку около колодца спидометра на приборной панели. Вращая её против или по часовой стрелке, вы тем самым будете листать меню бортового компьютера.
• Найдите раздел с настройками.
• Вращая рычажок-крутилку, переключитесь на пункт «Техобслуживание». Остановившись на нём, нажмите на ту же крутилку-кнопку.
• Теперь открывается меню ТО. Здесь есть пункт «Сервис». Выбирайте его прокручиванием и дальнейшим нажатием кнопки.
• Далее на дисплее появляется подраздел «Сервис» и пункт «Сброс». Докрутите до него и нажмите кнопку. После этого сервисный интервал будет обнулён.

Nissan Qashqai | Панель приборов и комбинация приборов | Ниссан Кашкай Загорание этой лампочки свидетельствует о:

Nissan Qashqai J11 (2018 год). Руководство — часть 19

Это предупреждение появляется, когда возникает неис-правность системы помощи при парковке. Если появляется данное предупреждение, обратитесь на сервисную станцию официального дилера NISSAN для проверки системы.

Данное предупреждение появляется, если температура охлаждающей жидкости двигателя слишком высока, что указывает на перегрев двигателя. Для получения дополни-тельной информации см. «Перегрев двигателя» в главе «6. В случае неисправности».

36. Предупреждение (Неисправность CVT) (для некоторых вариантов исполнения автомобиля)

Это предупреждение появляется, когда возникает неисправ-ность бесступенчатой трансмиссии XTRONIC. Если появляется данное предупреждение, обратитесь на сервисную станцию официального дилера NISSAN для проверки системы.

Это предупреждение появляется, когда возникает неисправ-ность динамической системы автоматического управления дальним светом фар. См. «Динамическая система автома-тического управления дальним светом фар (для некоторых вариантов исполнения автомобиля» ниже в этой главе. Если появляется данное предупреждение, обратитесь на сервис-

Для получения дополнительной информации см. «Огра-ничитель скорости (для некоторых вариантов исполнения автомобиля)» в главе «5. Запуск двигателя и вождение ав-томобиля».

31. Индикатор положения рычага селектора коробки передач

Данный индикатор указывает на положение рычага селекто-ра коробки передач.

Для получения дополнительной информации см. «Индика-тор необходимости переключения передачи (для некоторых вариантов исполнения автомобиля)» в главе «5. Запуск дви-гателя и вождение автомобиля».

32. Предупреждение (Неисправность системы контроля давления воздуха в шинах)

Данное предупреждение появляется в случае проблем с системой контроля давления воздуха в шинах (TPMS). Если появляется данное предупреждение, обратитесь на сервис-ную станцию официального дилера NISSAN для проверки системы. Для получения дополнительной информации см. «Система контроля давления воздуха в шинах (TPMS)» в главе «5. Запуск двигателя и вождение автомобиля».

Данное предупреждение появляется, когда идет калибровка контрольной величины температуры воздуха для системы TPMS. (См. «Калибровка контрольной величины температу-ры воздуха для системы TPMS» в главе «5. Пуск двигателя и вождение автомобиля»).

Этот индикатор появляется при активации установок функ-ции таймера. Вы можете установить время, оставшееся до отдыха, до 6 часов.

Это предупреждение появляется при температуре наружного воздуха ниже 3°C. Вы можете выключить эту функцию, что-бы сообщение не появлялось на дисплее. (См. (Часы) и (Указатель температуры наружно-го воздуха) ниже в этой главе или в отдельном Руководстве по эксплуатации системы NissanConnect).

Расшифровка кодов

Если вы научились самостоятельно производить диагностику, то вам потребуется правильно расшифровать коды

Учтите, расшифровке комбинаций также следует уделить внимание либо при неправильном считывании вы будете иметь неверную информацию о поломках в вашем Nissan

Коды самостоятельной диагностики

Ниже рассмотрим расшифровку кодов, появляющихся при самостоятельной диагностике авто

Обратите внимание, здесь представлены двузначные коды. В случае проверки вашего Nissan на предмет неисправностей при помощи спецоборудования комбинация цифр будет выглядеть по-другому

Поломки устройств

Далее, рассмотрим расшифровки комбинаций поломок устройств. Представленные ниже комбинации, вы можете увидеть в ходе проверки машины при помощи специального сканера.

• обрывы в проводке или замыкания;
• слишком низкий или чересчур высокий показатель устройства;
• некорректную работу, а именно: расходомер не отрегулирован.

• о некорректном сигнале, который поступает с датчика (низкий или высокий в соответствии с нормой);
• об обрывах в проводке или замыкании (следует проверить работоспособность цепи);
• о выходе из строя непосредственно датчика (произведите замену устройства).

• поломка непосредственно датчика контроля температуры;
• неверный сигнал, поступающий с устройства на бортовой компьютер (он может показывать как слишком низкую, так и чрезмерно высокую температуру хладагента);
• том, что устройство попросту не отрегулировано (в этом случае нужно найти датчик и произвести его регулировку).

Неисправности системы впрыска

Далее кратко будут рассмотрены неисправности, которые могут появиться в работе системы впрыска.

• с цилиндров могут поступать некорректные сигналы на БУ (низкие или высокие по сравнению с нормой);
• цилиндр может быть неверно сбалансирован.

Сброс ошибки

Если вы выявили и ликвидировали поломку, то вам необходимо стереть из памяти бортового компьютера код. В противном случае вы опять его увидите при следующей диагностике

Обратите внимание, процесс сброса кодов необходимо проводить с секундомером. Для автомобилей Nissan процедура сброса кода выглядит так:

1. Для начала включите зажигание, но не запускайте двигатель.
2. Далее, в течение пяти секунд вам нужно успеть пять раз нажать на педаль газа. Затем можно отпустить педаль.
3. Подождите семь секунд, а на восьмой — надавите на педаль газа и держите ногу в нажатом положении десять секунд. На десятой секунде на панели приборов начнет мигать лампочка Check Engine.
4. Когда лампа начала мигать, вам нужно отпустить педаль газа. Теперь вы можете посмотреть, сбросились ли ошибки. Если лампа проморгала 4 раза, то есть комбинация «0000», то это значит, что все ошибки были стерты из памяти блока управления.
5. Когда лампа перестала мигать, поднажмит педаль газа и держите ее 10 секунд.
6. Затем можно выключить зажигание.

Сигнализатор неисправности сажевого фильтра (DPF)

Внимание.

• Будьте осторожны, чтобы не получить ожог от имеющих высокую температуру отработанных газов.
• Не останавливайтесь и не ставьте автомобиль на стоянку в местах, где горючие материалы могут соприкасаться с нагретыми до высокой температуры деталями системы выпуска (например, на площадках, покрытых сухой травой, обрывками бумаги, ветошью или подобными материалами, которые могут легко воспламеняться).
• Если вы продолжите движение на низкой скорости при горящем сигнализаторе DPF, система управления автоматически ограничит частоту вращения коленчатого вала двигателя и развиваемый двигателем крутящий момент. В этом случае вам придется досрочно заменить моторное масло, а процесс сжигания накопившихся в сажевом фильтре твердых частиц необходимо будет выполнить в сервисном центре дилера Nissan. Регенерация сажевого фильтра не входит в перечень услуг по обслуживанию автомобиля, выполняемых по гарантии компании Nissan.
• Для автомобилей, оснащенных сажевым фильтром, используйте только рекомендованное моторное масло.

Внимание. В процессе сжигания твердых частиц сажевый фильтр нагревается до весьма высокой температуры.

Необходимые условия для осуществления процесса регенерацииНарушение процесса регенерацииПримечание

При необходимости выполнения процедуры принудительной регенерации сажевого фильтра обратитесь к официальному дилеру компании Nissan.
