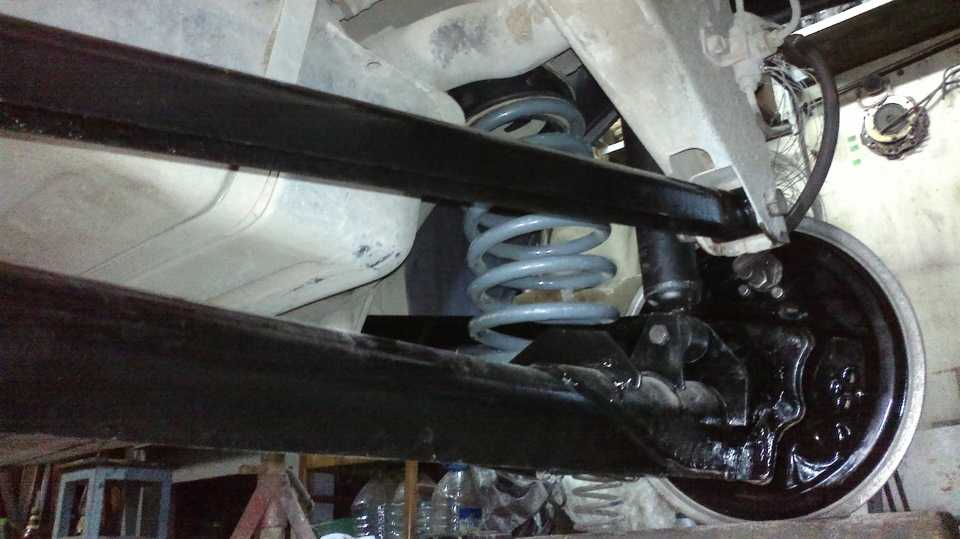

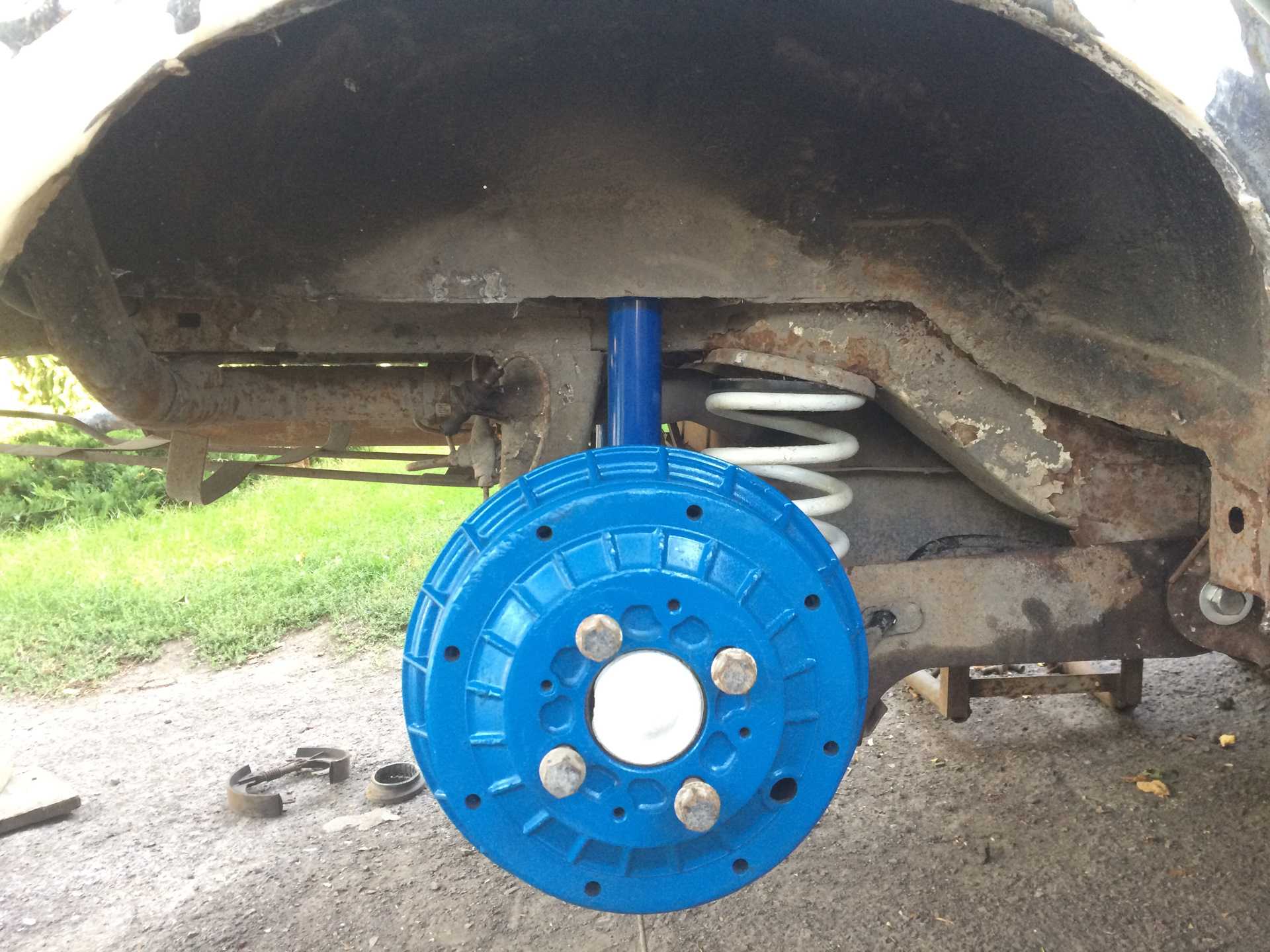

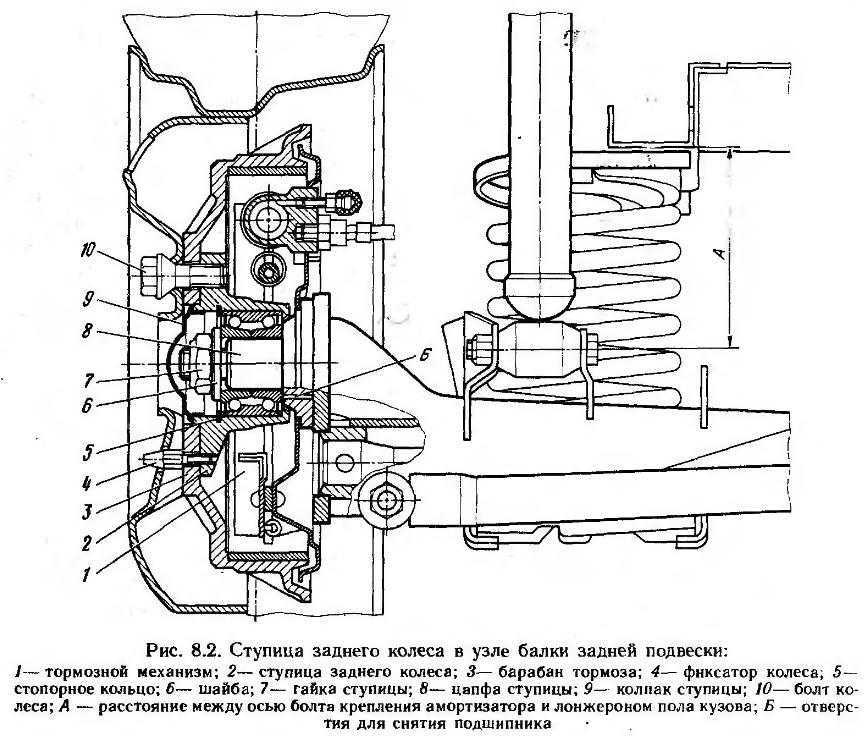

Использование усиленных пружин:
Усиление задней подвески Москвич 2141 с помощью усиленных пружин – это один из самых популярных способов улучшить динамичность и комфорт автомобиля. Установка усиленных пружин позволяет увеличить допустимую нагрузку, что особенно актуально для людей, часто перевозящих грузы или путешествующих с семьей.
Усиленные пружины производятся из более прочного материала и имеют большую жесткость. Они способны выдерживать большую нагрузку и не проваливаются под тяжестью. Это позволяет поддерживать высокую комфортность посадки даже при перевозке большого количества груза или нескольких пассажиров.
Усиленные пружины обладают также повышенной степенью жесткости, что способствует улучшению динамических характеристик автомобиля. Они позволяют более точно отрабатывать неровности дороги и улучшают управляемость автомобиля. Это особенно заметно в поворотах и при быстрой езде.
Установка усиленных пружин на Москвич 2141 позволит не только улучшить динамические характеристики и комфорт автомобиля, но и увеличить его надежность и долговечность. Усиленные пружины способны выдерживать большие нагрузки и дольше сохраняют свои свойства. Это позволяет сократить время и деньги, затраченные на замену и регулировку подвески.
Рекомендуется при установке усиленных пружин также установить специальные амортизаторы, адаптированные для работы с более жесткой подвеской. Это поможет достичь наилучшего сочетания динамики и комфорта при движении автомобиля.
Улучшение тормозной системы
Одной из важных частей ходовой системы автомобиля является тормозная система. От нее зависит безопасность вождения, поэтому ее необходимо правильно настраивать и иногда улучшать.
Перед началом работы по улучшению тормозной системы необходимо проверить состояние тормозных дисков и колодок. Если они изношены или повреждены, их следует заменить на новые.
Для улучшения тормозной системы можно применить следующие методы:
- Установка спортивных тормозных колодок. Такие колодки имеют более высокую степень трения и обеспечивают лучшую тормозную мощность. Однако их также следует периодически проверять на износ и заменять при необходимости.
- Установка спортивных тормозных дисков. Они обладают улучшенной охлаждаемостью и могут выдерживать высокие температуры, что особенно полезно при интенсивном и длительном торможении. Такие диски могут быть изготовлены из специального материала, который обеспечивает лучшую теплопроводность.
- Установка спортивных тормозных шлангов. Они имеют лучшую гибкость и не уступают по прочности стандартным шлангам. Спортивные тормозные шланги обеспечивают лучшую передачу тормозного усилия и более отчетливую реакцию на педаль тормоза.
- Проверка и обновление тормозной жидкости. Рекомендуется смена тормозной жидкости каждые 2 года или при пробеге более 30 тысяч километров. Старая тормозная жидкость может содержать воздух или влагу, что может привести к снижению эффективности торможения.
При улучшении тормозной системы также рекомендуется обратить внимание на настройку силы нажатия на педаль тормоза. Она должна быть оптимальной для максимальной эффективности тормозов, но не должна приводить к блокировке колес
Улучшение тормозной системы Москвич 2141 поможет повысить безопасность и комфорт вождения. Однако необходимо помнить о том, что любые изменения в конструкции автомобиля могут повлиять на его ходовые качества и требуют дополнительной проверки и настройки.

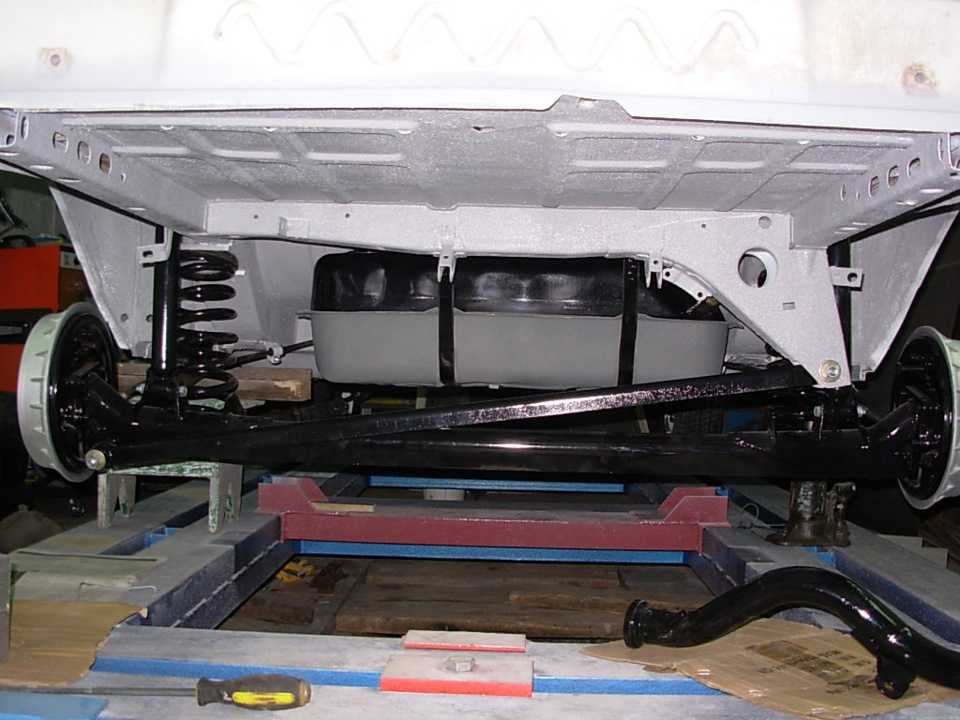

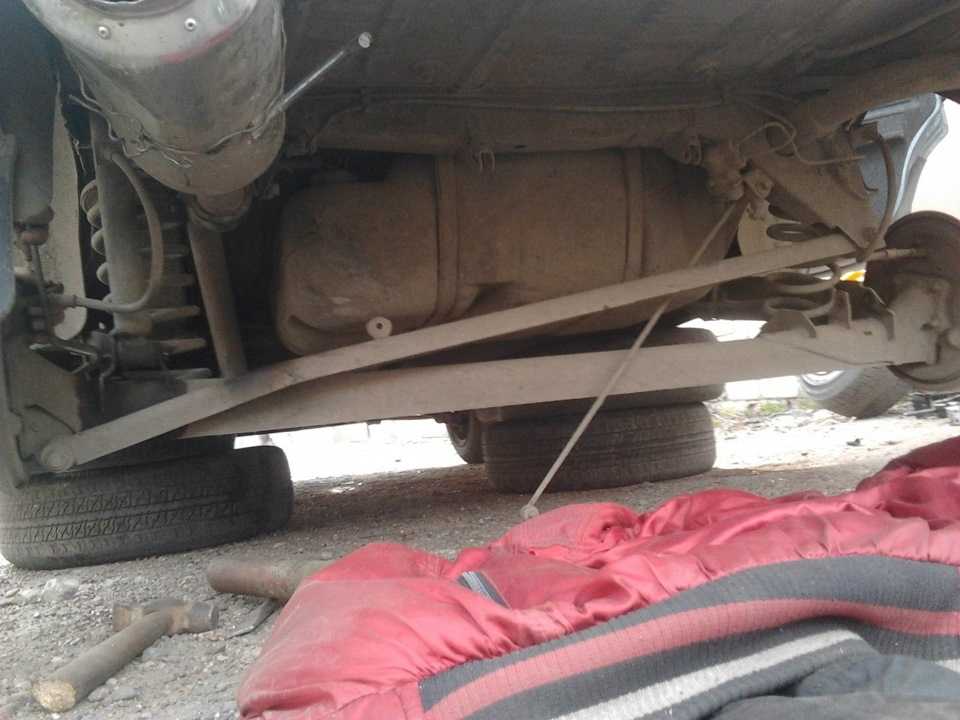

Преимущества и недостатки подвески
Преимущества подвески Москвич 2141:
| 1. | Улучшение комфорта во время движения за счет поглощения ударов и вибрации |
| 2. | Увеличение устойчивости и управляемости автомобиля |
| 3. | Улучшение тягово-сцепных характеристик колес |
| 4. | Уменьшение нагрузки на кузов автомобиля и другие составные части |
Недостатки подвески Москвич 2141:
| 1. | Сложность в конструкции, требующая регулярного обслуживания и ремонта |
| 2. | Ухудшение маневренности автомобиля на неровных дорогах |
| 3. | Возможность повреждения подвески при езде по бездорожью или на перепадах высоты |
| 4. | Высокая стоимость ремонта и замены поврежденных деталей |
