Принцип работы и устройство современного автомобильного генератора
Амперметр – довольно полезный прибор
Он позволяет контролировать ток (что очень важно, а иногда важнее, чем вольтметр), то есть постоянно покажет при выключенном зажигании, используют ли другие потребители аккумулятор. Также амперметр стабильно указывает о том, идет ли зарядка аккумулятора или он отдает свою энергию, также амперметр просигнализирует, если загрязнен коллектор генератора, зависает щетка генератора, пробуксовывает ремень. Об этих неполадках будет говорить стрелка, которая ведет себя неспокойно – покачивается от плюсового значения до 0, иногда ниже
Об этих неполадках будет говорить стрелка, которая ведет себя неспокойно – покачивается от плюсового значения до 0, иногда ниже.
В общем, амперметр в автомобиле ВАЗ — впечатления только положительные. После установки обнаружилось, что амперметр стабильно показывает зарядку, которая достигала 8 – 10 ампер, причем она продолжалась постоянно. Поискав немного в Интернете, я нашел ответ на одном форуме. Оказалось, такие показания амперметра свидетельствуют о неполной заряженности аккумулятора, низкой плотности электролита. После того как электролит был доведен до нормы – зарядка нормализовалась.
Это был живой пример в пользу амперметра. В Интернете идут бурные обсуждения, есть ли смысл в установке амперметра в ВАЗ или нет. Каждый сможет для себя решить, тем более если подойти более глобально, то можно установить амперметр красиво, сделать корпус, прикрепить на стойку, панель и т.п. Но помните одну очень важную вещь – эти работы ведутся с электрикой, тем более с проводом большого сечения, который напрямую без предохранителя соединен с АКБ. Если вас это не пугает, то переходим к теоретической установке амперметра на ВАЗ.
Установка амперметра на ВАЗ.
Как вы заметили, у меня на блоге, в небольшой афише справа сверху, значилась статья об установке амперметра на ВАЗ 2106 вместо часов. Эта установка была произведена в моем автомобиле, так как часы не работали, было принято решение об установки в это место амперметра. В пределах этой статьи я хочу рассмотреть лишь теоретическую сторону установки амперметра на ВАЗ, как это реализовать на практике – будет отдельная статья.
Как подключить амперметр на ВАЗ? Если вы решились его устанавливать, то это первый вопрос, который возникнет у вас. Вспоминаем школьные уроки физики… и о чудо! Вспомнили, что амперметр включается в РАЗРЫВ измеряемой цепи, то есть в разрыв провода, который соединяет клемму «30» генератора и аккумулятор. Как подключить видно на схеме:
(На фото показано место расположения клеммы «30» непосредственно на генераторе. Она имеет вид болта, к ней подключен самый толстый провод)
Подсветка прибора реализуется так же как и во всех приборах. Важным моментом, является установка предохранителя, непосредственно возле «+» клеммы аккумулятора, номинал – 30 А.
Подключение бензинового генератора для резервирования 3-х фазной сети
Вроде и все. Более подробно рассмотрим скоро, в посте о установке амперметра вместо часов. Подписывайтесь, чтобы быть в курсе новых статей!
Если с Вольтметром для авто — проблем нет (вариантов полно), то с Амперметрами на автомобильную тему — не так то и просто…
Амперметр — необходимо врезать вразрез провода — от АКБ к генератору (так было на советских авто). Правда те приборчики — показывали — направление тока, а вот значение — весьма примерно.
Для организации цифрового амперметра — сечас используется другой подход. В разрыв цепи установлен калиброванный проводник — ШУНТ с определенным сопротивлением. Измеряя разность потенциалов на концах шунта, можно определить проходящий ток. Все просто.
Проблема оказалась только в том, что большинство схем, для измерения тока в обоих направлениях — требуют установки шунта в цепь от МИНУСА АКБ. Схема прилагается к любому такому амперметру
Вот пример того, как можно внедрить этот амперметр -в цепь зарядки от генератора. Надо организовать отдельное питание. www.drive2.ru/c/2569118/
В принципе — можно найти схему с шунтом на 500А… НО. Еще одно неудобство — у нас в машинке — минусовой провод — подключен к кузову в неск. местах. Также — сделана дополнит. разминусовка… Чтож — всё рушить…
Настройка нового указателя напряжения
После замены указателя напряжения на ВАЗ 2107, необходимо его правильно настроить, чтобы он показывал корректные значения. Вот пошаговая инструкция, как это сделать:
- Включите зажигание. Убедитесь, что автомобиль находится в положении «Включено» и зажжена лампа контрольной панели.
- Установите референсное напряжение. Возьмите внешний источник питания, подключите его к бортовому блоку ВАЗ 2107 и установите напряжение, соответствующее половине предельного значения шкалы указателя напряжения.
- Проверьте указатель напряжения. Оцените положение стрелки указателя напряжения. Он должен быть близок к референсному значению, которое вы установили. Если показания неточные, перейдите к следующему шагу.
- Отрегулируйте указатель напряжения. Поместите ключ в замок зажигания и поверните его в положение «Включено». Затем, установите прибор регулировки в исходное положение стрелки и аккуратно поворачивайте его до достижения точного значения напряжения на указателе.
- Фиксируйте указатель напряжения. Плотно закрепите прибор регулировки, чтобы предотвратить случайное изменение его положения стрелки в будущем.
После выполнения всех этих шагов ваш новый указатель напряжения должен правильно отображать значения напряжения в ВАЗ 2107. Регулярно проверяйте его работу, чтобы быть уверенным в его надежности и точности показаний.
Схема электрооборудования ВАЗ 2107
Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле включения стартера;
5 – электропневмоклапан карбюратора;
6 – микропереключатель карбюратора;
7 – генератор 37.3701;
8 – моторедукторы очистителей фар*;
9 – датчик включения электродвигателя вентилятора;
10 – электродвигатель вентилятора системы охлаждения двигателя;
11 – звуковые сигналы;
12 – распределитель зажигания;
13 – свечи зажигания;
15 — датчик указателя температуры охлаждающей жидкости;
16 – подкапотная лампа;
17 – датчик сигнализатора недостаточного давления масла;
18 – датчик сигнализатора недостаточного уровня тормозной жидкости;
19 – моторедуктор очистителя ветрового стекла;
20 – блок управления электропневмоклапаном карбюратора;
21 – катушка зажигания;
22 – электродвигатель насоса омывателя фар*;
23 – электродвигатель насоса омывателя ветрового стекла;
24 – монтажный блок;
25 – реле очистителя ветрового стекла;
26 – реле аварийной сигнализации и указателей поворота;
27 – выключатель сигнала торможения;
28 – выключатель света заднего хода;
29 – реле зажигания;
30 – выключатель зажигания;
31 – трехрычажный переключатель;
32 – выключатель аварийной сигнализации;
33 – штепсельная розетка для переносной лампы**;
34 – переключатель вентилятора отопителя;
35 – дополнительный резистор электродвигателя отопителя;
36 – лампа сигнализатора включения обогрева заднего стекла;
37 – лампа сигнализатора недостаточного уровня тормозной жидкости;
38 – блок сигнализаторов;
39 – электродвигатель вентилятора отопителя;
40 – лампа освещения вещевого ящика;
41 – выключатели плафонов на стойках передних дверей;
42 – выключатели фонарей сигнализации открытых передних дверей***;
43 – фонари сигнализации открытых передних дверей***;
44 – соединительная колодка;
47 – выключатель освещения приборов;
48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
49 – указатель уровня топлива;
50 – лампа сигнализатора резерва топлива;
52 – лампа сигнализатора включения указателей поворота;
53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
54 – лампа сигнализатора заряда аккумуляторной батареи;
55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;
58 – выключатели плафона на стойках задних дверей;
59 – указатель температуры охлаждающей жидкости;
61 – лампа сигнализатора включения стояночного тормоза;
62 – лампа сигнализатора недостаточного давления масла;
63 – лампа сигнализатора включения дальнего света фар;
64 – лампа сигнализатора включения наружного освещения;
66 – выключатель сигнализатора включения стояночного тормоза;
67 – выключатель наружного освещения;
68 – выключатель обогрева заднего стекла с лампой подсветки;
69 – выключатель заднего противотуманного света с сигнализатором включения*;
70 – предохранитель цепи противотуманного света;
72 – задние фонари;
73 – датчик указателя уровня топлива и резерва топлива;
74 – колодки для подключения к элементу обогрева заднего стекла*;
75 – фонари освещения номерного знака.
Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.
* Устанавливаются на части выпускаемых автомобилей.
** С 2000 г. не устанавливается.
*** С 1998 г. не устанавливаются.
**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
Устранение неисправности зарядки аккумулятора ВАЗ 2107
Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.
Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.
Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.
Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.
Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя. Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора. Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора
Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.
Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.
При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.
Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.
Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.
Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.
Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.
Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.
Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

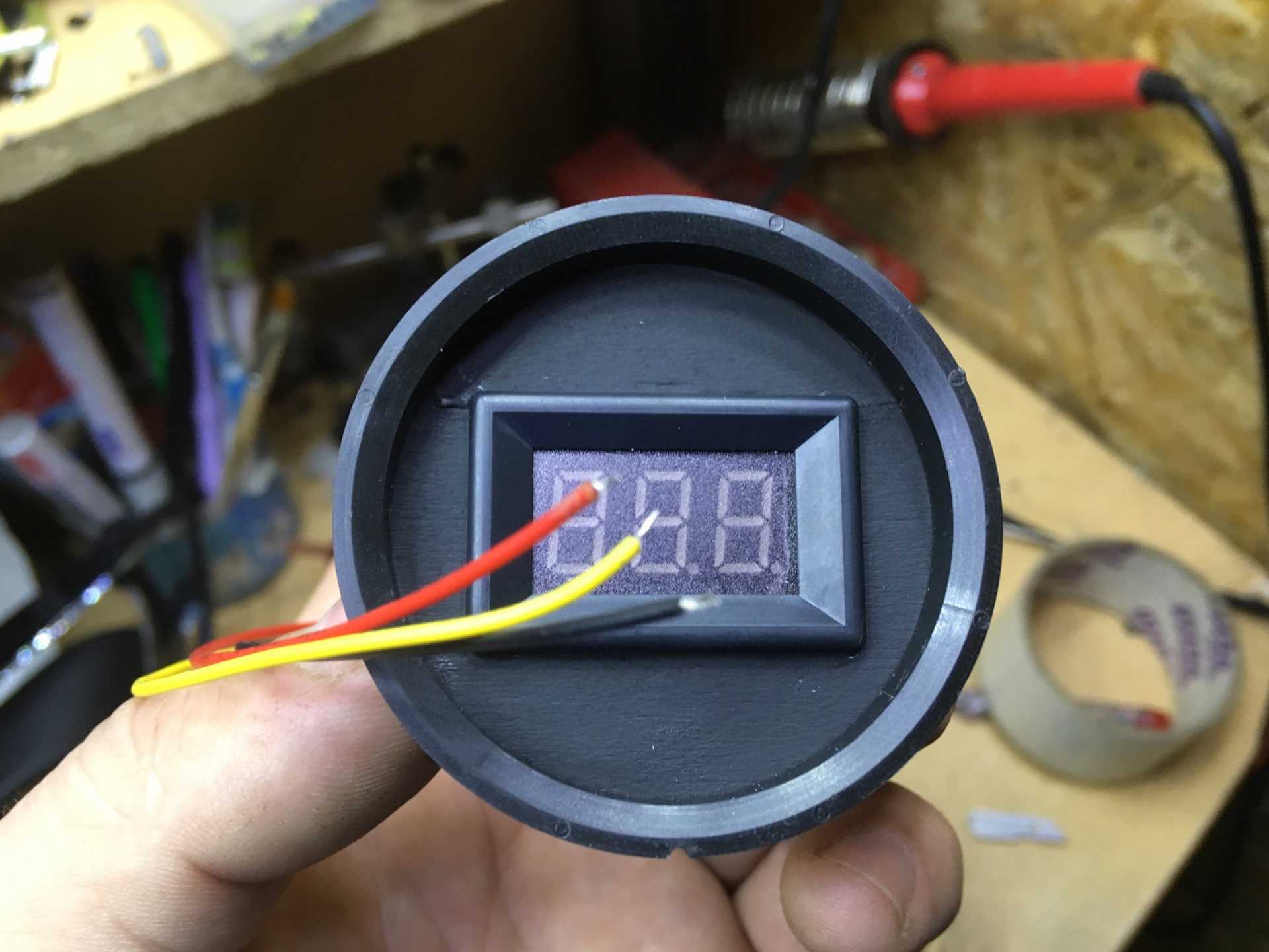

Как установить вольтметр на ВАЗ 2107 инжектор: подробная инструкция

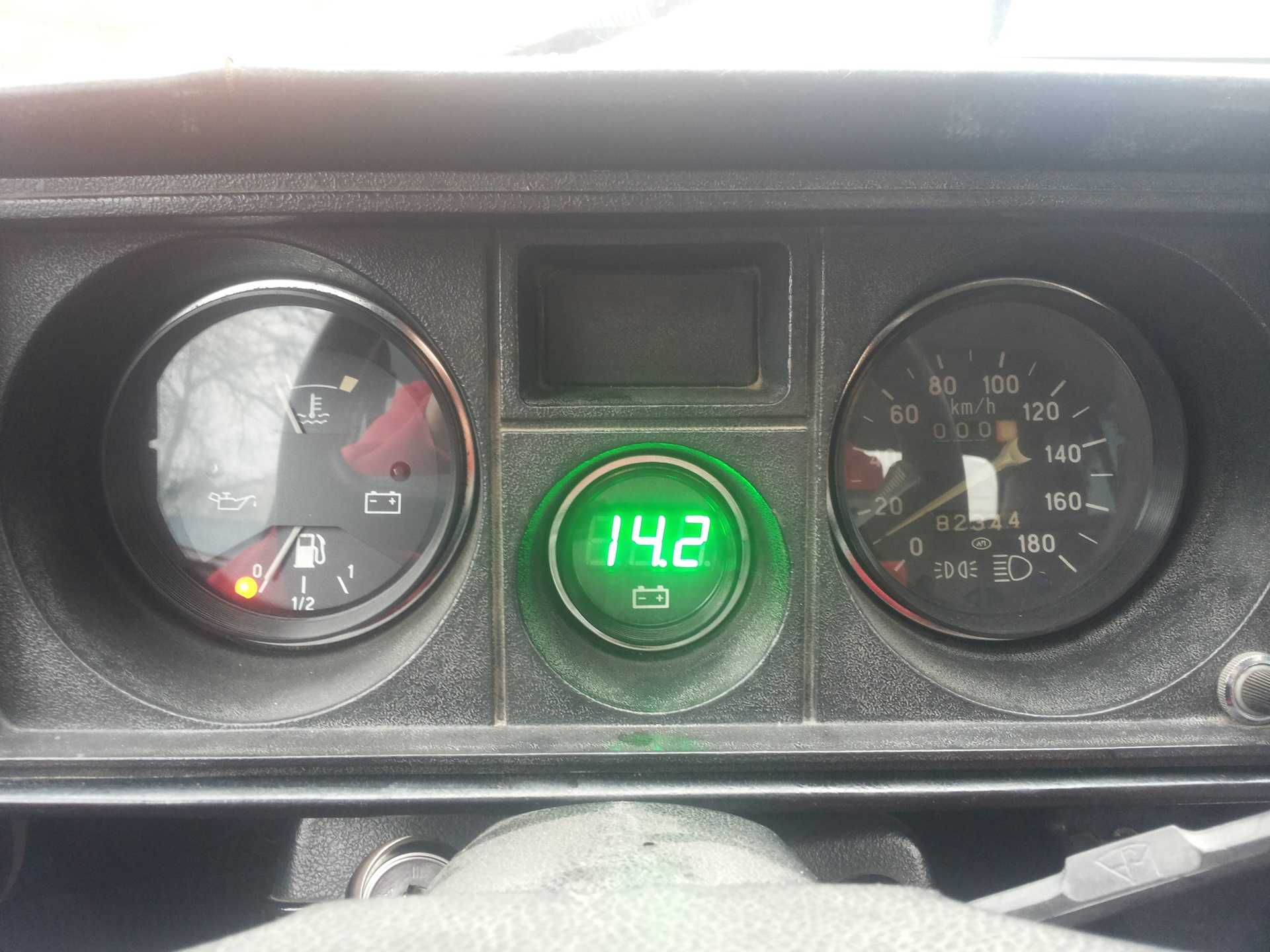

Установка вольтметра на ВАЗ 2107 инжектор позволяет контролировать напряжение в электрической системе автомобиля. Это особенно полезно при диагностике возможных неисправностей и неполадок, а также для мониторинга работы генератора и аккумуляторной батареи. В данной инструкции мы расскажем, как правильно установить вольтметр на ВАЗ 2107 инжектор с помощью пошаговых действий.
1. Подготовка к установке:
| 1.1 | Отключите зажигание и выключите освещение в салоне автомобиля. |
| 1.2 | Выберите место установки вольтметра. Рекомендуется выбрать удобное место на панели приборов, чтобы иметь легкий доступ к нему во время движения. |
| 1.3 | Используйте отвертку или другой инструмент для удаления панели приборов и получения доступа к проводам. |

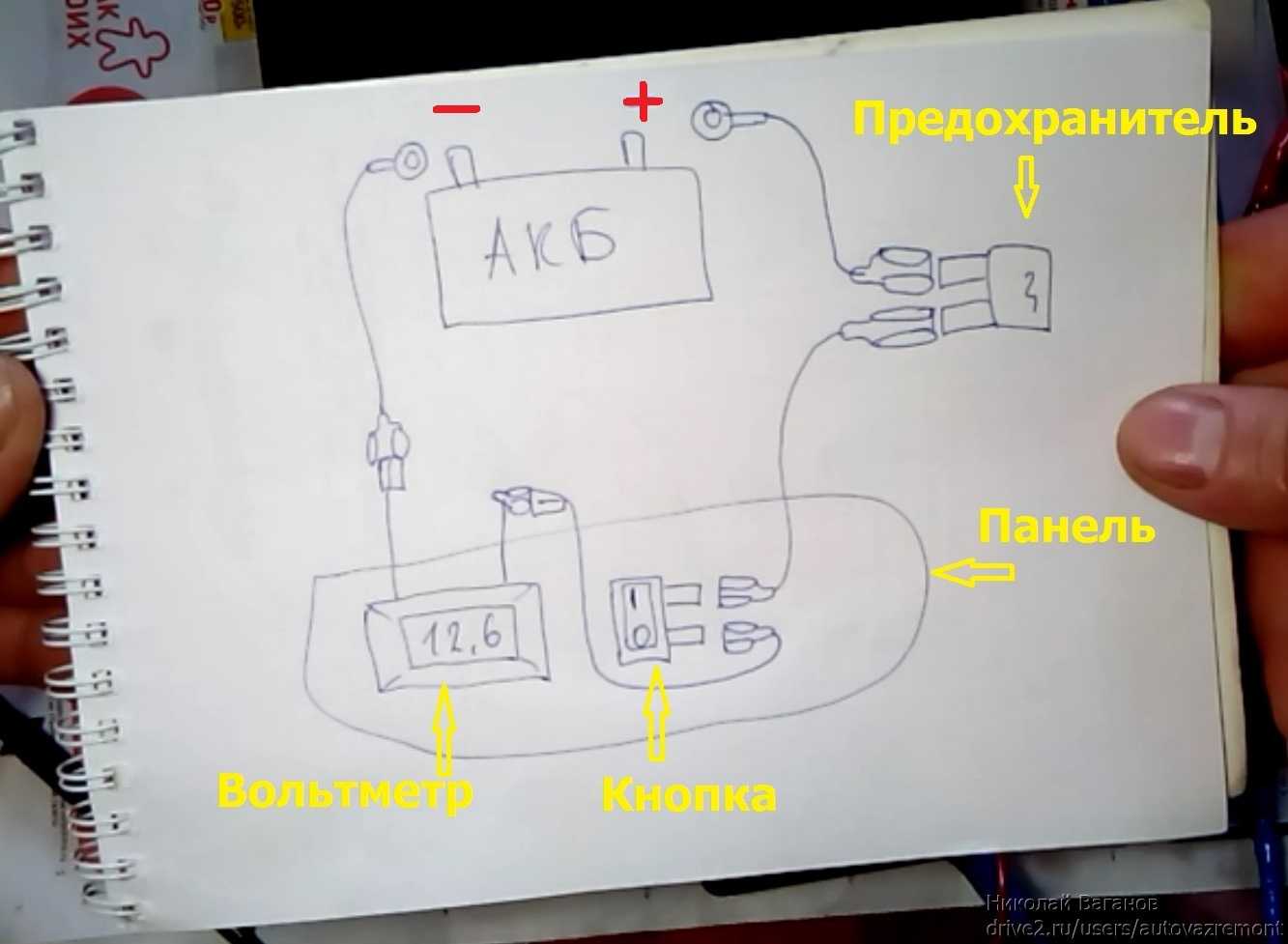

2. Подключение вольтметра:
| 2.1 | Выберите и прикрепите провода в соответствии с инструкцией, прилагаемой к вольтметру. Обычно вольтметр имеет два провода: один для подключения к питанию, другой для подключения к сигнальному проводу. |
| 2.2 | Подключите питающий провод вольтметра к постоянному питанию автомобиля. Для этого можно использовать пустой разъем или использовать клемму на блоке предохранителей. Убедитесь, что провод подключен надежно и не вызывает никаких коротких замыканий. |
| 2.3 | Подключите сигнальный провод вольтметра к подходящему проводу в салоне автомобиля. Обычно для этого используется провод с постоянным напряжением, например, провод от освещения салона. Проверьте правильность подключения, чтобы избежать ненужного влияния на другие системы автомобиля. |
| 2.4 | Закрепите вольтметр на выбранном месте на панели приборов. Убедитесь, что он надежно закреплен и не вызывает никаких помех во время движения. |
3. Проверка работоспособности:
3.1 Подключите положительный провод автомобильной батареи к вольтметру, а отрицательный провод — к заземлению.
3.2 Включите зажигание и проверьте, что вольтметр отображает напряжение на батарее.
3.3 Включите освещение салона и проверьте, что напряжение на вольтметре не сильно меняется.
3.4 Если вольтметр работает правильно и отображает корректное напряжение, значит он успешно установлен на ВАЗ 2107 инжектор.
Теперь вы можете контролировать напряжение в электрической системе своего автомобиля, что поможет вам обнаружить возможные проблемы и обеспечить более безопасное и надежное движение. Удачной эксплуатации!
Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?
Если аккумулятор вашего ВАЗ 2107 разряжен, «виновником» может быть один из трех элементов: генератор, регулятор напряжения, связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как – эта статья поможет.
Выполняем проверку с помощью штатного оборудования

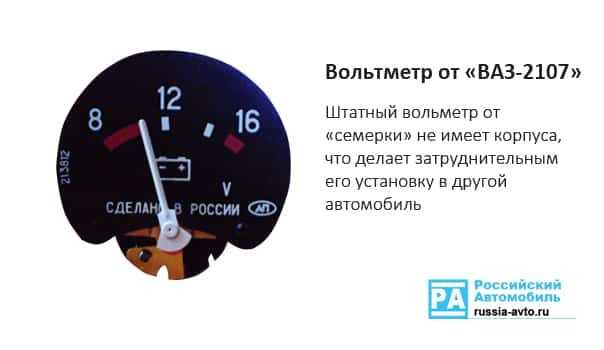

Есть два прибора для контроля работы генератора на «семерке»: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих проблем.
1) Включите зажигание, не включая стартер, и посмотрите на контрольную лампу. Он должен засиять во всей красе, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Скажем все ОК – переходим к шагу 2
Индикатор заряда аккумулятора горит

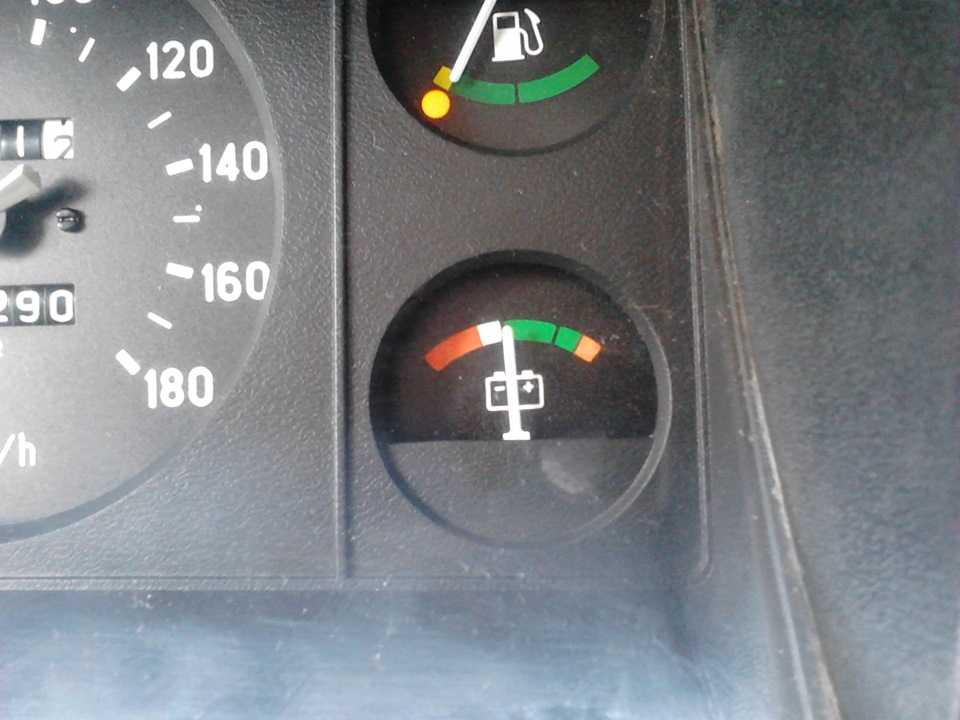

Положение стрелки вольтметра перед запуском двигателя (зажигание включено)
Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле
Проверить предохранитель № 10 в монтажном блоке. 99% будут сожжены. В этом случае все остальные сигнальные лампы на панели приборов также будут обесточены. Замените его идентичным и дважды проверьте. Если предохранитель снова перегорел, необходимо искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода генератора, не потёрта ли где-нибудь изоляция и тд
Лампа не горит, стрелка вольтметра показывает норму
Проверяем провода на генераторе, вышел ли провод из клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.
Клемма «61» генератора ВАЗ-2107
Никакого «плюса» нет: придется снимать приборную панель и проверять лампу
Замените сгоревший. Как снять панель смотрите на видео
Никакого «плюса» нет: придется снимать приборную панель и проверять лампу. Замените сгоревший. Как снять панель смотрите на видео
https://youtube.com/watch?v=_hpO2CC_yW8
2) Запускаем двигатель. Контрольная лампочка должна погаснуть, стрелка вольтметра входит в зеленый сектор и находится от центра к правому краю (фото). Если да, то, скорее всего, генератор работает нормально.

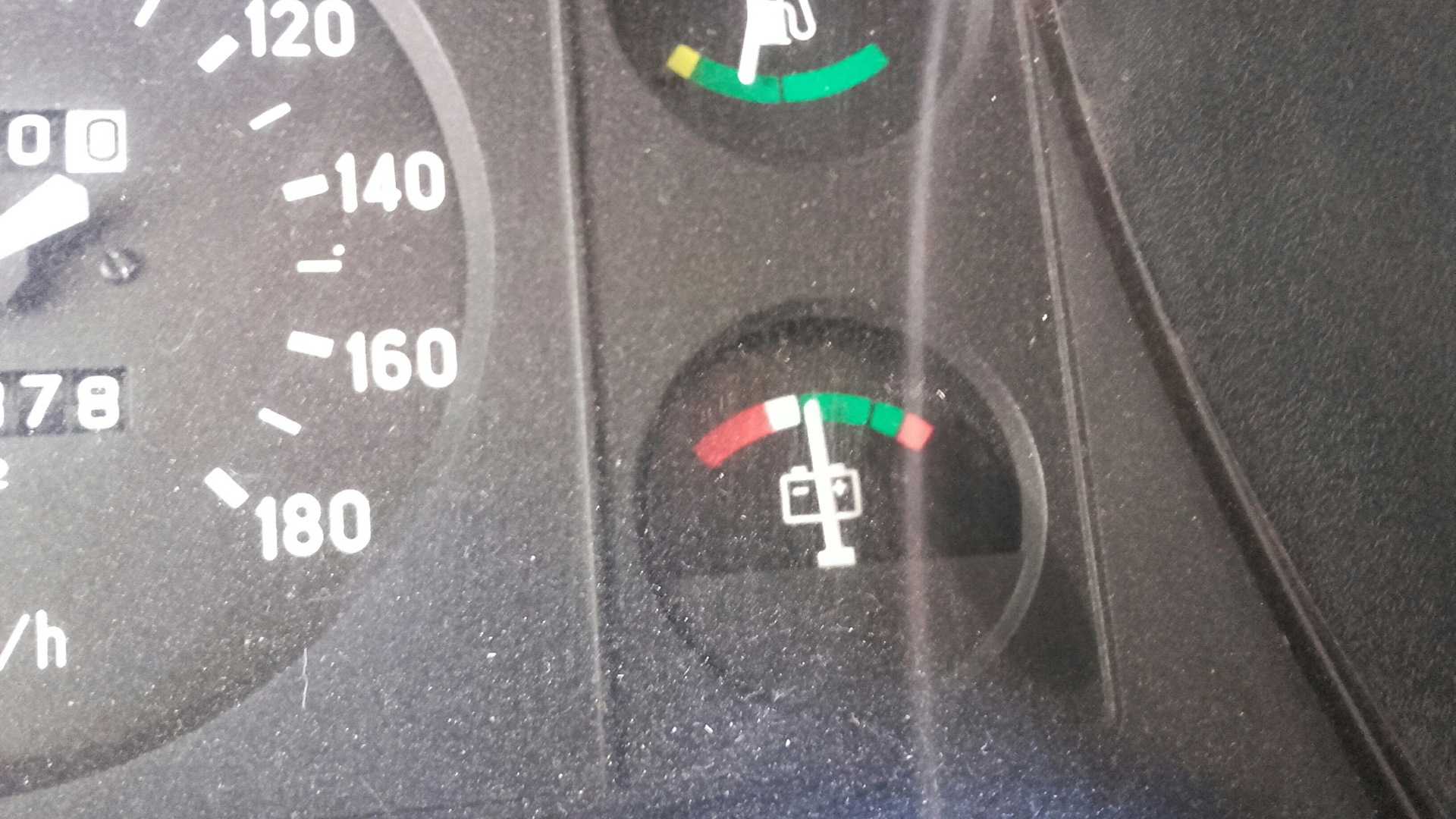

Вольтметр показывает напряжение в норме (есть заряд)
Лампа продолжает гореть или слегка тускнеет
Если выпустить газ, он отключается на высоких оборотах и снова воспламеняется, когда они уменьшаются. Стрелка вольтметра находится в белом секторе и при увеличении скорости уходит к зеленой границе. Вывод: неисправен генератор. Такой же вывод, если лампа продолжает гореть на любой скорости и стрелка вольтметра находится в белом секторе и даже становится красной.

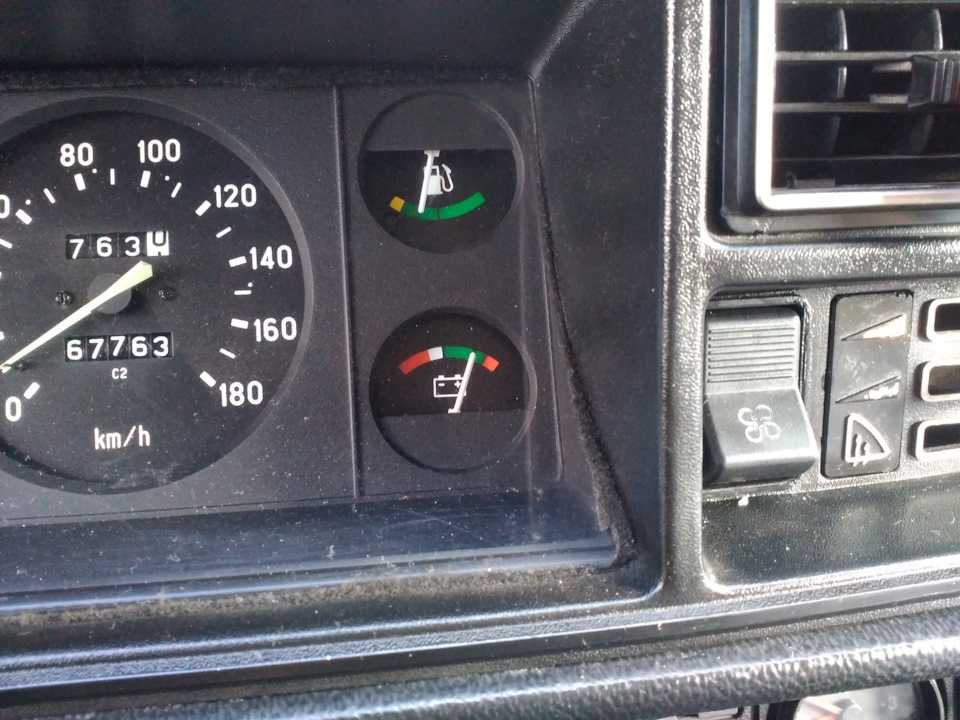

Слишком низкое напряжение (двигатель работает). Слабый заряд
3) Если генератор работает, но батарея постепенно разряжается, мы сделаем еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, поворачиваем ключ на «10» и, ослабив отрицательную клемму АКБ, снимаем ее. Двигатель на холостом ходу (примерно 900 об / мин) не должен глохнуть. Если двигатель остановился, верните клемму на место и начните заново. Поддерживая скорость 1200-1500, снова снимаем терминал. Двигатель снова остановился? Затем выключите фары, оставьте включенным вентилятор отопителя, повторите тест. Теперь двигатель продолжает работать с отключенным отрицательным полюсом от аккумуляторной батареи. Выход генератора работает, но не обеспечивает необходимый ток, его нужно отремонтировать.
Примечание! С таким контролем лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, по крайней мере, не включив вентилятор отопителя или другую нагрузку. Скачок напряжения при отключении может «сжечь» электронные компоненты систем зажигания. Будьте особенно осторожны при использовании автомобиля с инжекторным двигателем.
О чём свидетельствуют скачки тахометра на больших оборотах?
- Малое напряжение с генератора в ВАЗ 2104 – 3 ответа
- Напряжение бортовой сети поднимается выше 16 вольт на ВАЗ 2104 – 3 ответа
- При включении поворотников начинает моргать индикатор заряда аккумулятора на ВАЗ 2104 – 3 ответа
- Как определить поломку генератора на ВАЗ 21043? – 3 ответа
- Как подключить генератор от копейки на 2104? – 3 ответа
Как проверить плотность электролита Ринат . вряд ли исправность вольтметра так кординально влияет на работу двигателя. контакты тоже все проверены. PS: . маленько нарыл по теме на уазбуке, вроде пишут диод вылетел. есть кто может грамотно прозвонить и проверить гену?
Электрическая схема ВАЗ-2107
Электрическая схема автомобиля ВАЗ-2107
1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.
Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.
* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
Нет зарядки: признаки и причины
Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.
Признаки отсутствия зарядки
Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:
- постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
- быстрая разрядка аккумулятора;
- снижение производительности отдельных электрических приборов бортовой сети машины.
Сигнальная лампа
Первым признаком отсутствия зарядки АКБ является постоянно горящая красная лампа в виде аккумулятора
Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.
Снижение производительности электрооборудования
Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.
Причины отсутствия зарядки
Причин отсутствия зарядки аккумулятора немного. К ним относятся:
- нарушение целостности (обрыв) ремня привода;
- ослабление ремня;
- обрыв в проводке электрической цепи генератора или сильное окисление соединительных клемм;
- сбои в работе выпрямителя;
- поломка регулятора напряжения;
- обрыв в обмотках генератора или замыкание.
Обрыв ремня
Хоть ремень и рассчитан на 50 тыс. км пробега, порваться он может и после нескольких дней эксплуатации. Особенно если есть дефекты шкивов самого устройства, коленвала или помпы. Сам по себе обрыв ремня привода генератора для двигателя неопасен, но только в том случае, если эта неисправность будет обнаружена сразу. И дело здесь не столько в отсутствии зарядки, сколько в остановке помпы. Если она перестанет работать, двигатель моментально перегреется. А это уже чревато прогоранием прокладки головки блока цилиндров со всеми вытекающими последствиями. Так что в случае загорания сигнальной лампы или возникновения других симптомов нарушения работы генератора первое, что нужно сделать — это проверить, цел ли приводной ремень. Для этого необходимо остановить двигатель, открыть капот и произвести визуальный осмотр привода генераторной установки.
При обрыве ремня перестаёт работать не только генератор, но и помпа
Ослабление ремня
Приводной ремень должен иметь определённое натяжение. При ослаблении натяжения он будет проскальзывать на шкиве коленвала, не обеспечивая того количества оборотов ротора генератора, которое необходимо для выработки тока с нужными параметрами. Признаком ослабления ремня является характерный свист, чаще всего проявляющийся при повышении влажности воздуха. При проскальзывании ремня контрольная лампа обычно не загорается, но в некоторых случаях она может включаться на какое-то время или моргать.
При слабом натяжении ремня генератора он может проскальзывать на шкиве
Обрыв в цепи и окисление клемм
Окисление клемм АКБ, а также ненадёжное их соединение с наконечниками проводов также может существенно влиять на подачу тока. Проверить состояние клемм можно визуально, однако определить, как проходит ток, на глаз не получится. Лучше лишний раз зачистить и перетянуть все соединения проводов на АКБ и генераторе.
При окислении клемм аккумулятора ухудшается контакт и перестаёт поступать ток зарядки
Выход из строя выпрямительного модуля
При поломке выпрямителя ток с генератора на АКБ также поступать не будет. Сам блок представляет собой плату с шестью кремниевыми диодами (3 положительных и 3 отрицательных). Если сгорит хоть один из них, выпрямитель нужно будет менять, так как он ремонту не подлежит.
