Электромагнитный клапан холостого хода (эпхх) карбюратора

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Проверка работоспособности блока управления 25.3761

Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя ваз 2107 более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1. Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля ваз 2104, ваз 2105, ваз 2107 к блоку управления (см. вид «Б» на разъем блока управления ваз 2105).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

— отсоедините провода от микровыключателя, установленного на карбюраторе лада классика;

Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

— подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В; — после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении. Проверка блока управления электромагнитным клапаном Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора. Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин-1, и включать при 1700 мин-1. Адреса выводных клемм блока управления указаны в таблице 8–9.

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой; — подключите к блоку управления вольтметр с помощью переходного разъема; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В; — после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В; — установите частоту вращения коленчатого вала ваз 2105 в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Назначение электромагнитного клапана

Клапан электромагнитный для полива нужен всегда, даже если нет системы орошения. Он применяется вместе с таймером, включающим его в нужное время. Особенно он нужен для заполнения накопительного бака. При подаче воды по расписанию таймер открывает клапан, и бак наполняется. Целесообразно при этом одновременно поливать участок. Все это делается в отсутствие хозяина. Ему остается только полить труднодоступные места.

Основное назначение клапана — подавать воду в систему полива в заданное время. Для этого подходит устройство на 1 дюйм, пропускающее 50-100 л/мин при давлении до 10 атм. Его также можно применять на коротких участках полива, поскольку встроенный регулятор позволяет настроить необходимый местный расход. Он подходит для полива с распылением и капельного, когда напор в системе слабый.

Один или несколько клапанов устанавливаются на дренажную подушку из щебенки и закрываются коробом. Это можно делать в любом удобном месте.

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

https://youtube.com/watch?v=O96fpbNpk4Y

Причины неисправности обратного клапана

Давайте рассмотрим причины, по которым клапан может не работать и что в этом случае делать.

1. Маленький расход

Если Вас насторожил маленький расход рабочей среды возможными проблемами могут быть:

• загрязнение фильтра перед клапаном,
• засор водопровода.

Для устранения первой проблемы поможет смена или очистка сетки. Во втором случае, целесообразным будет прочистка системы водоснабжения.

2. Громкая работа арматуры

Если вас беспокоит громкая работа арматуры, возможными причинами могут быть:

• неправильно выбранный размер обратного клапана, соответственно, для её устранения необходимо будет произвести замену клапана с правильно выбранным диаметром арматуры;
• нет прямых участков или компенсаторов для стабилизации работы потока до и после арматуры,
• сильная скорость потока,
• установка клапана осуществлена близко от насоса.

Для устранения трех последних возможных причин нужно всего лишь применить компенсаторы.

3. Протечка в арматуре

Случилось так, что вы обнаружили протечку в клапане. Она могла возникнуть в результате:

• загрязнения твердыми частицами,
• повреждения клапана или кольца.

В случае загрязнения панацеей будет прочистка клапана и установка сеточки, в случае повреждения необходимо будет обратиться к поставщику и заменить механизм.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу. В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

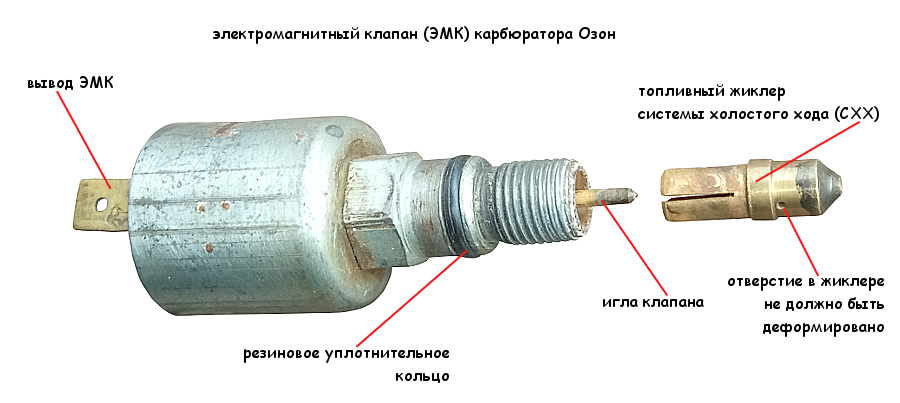

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

• следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
• если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением

Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Как вам статья?

Мне нравится14Не нравится

Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.

При этом могут наблюдаться один или несколько признаков:

• существенно выросший расход топлива;
• двигатель не запускается «на холодную»;
• потеря динамики;
• «троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Это интересно: Ремонт втягивающего реле стартера своими руками

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Как заменить электромагнитный клапан на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале же операции снимите с крышки карбюратора корпус воздухофильтра. (Как снять корпус, читайте в статье: «»)

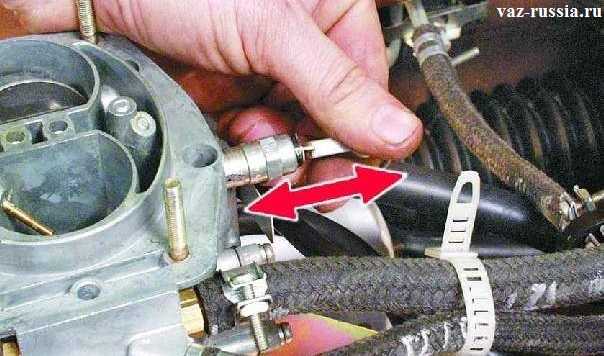

2) Далее отсоедините колодку проводов от вывода электромагнитного клапана.

3) Следом с помощью гаечного ключа, зацепившись за грани которые присутствуют на электромагнитном клапане полностью отверните его. После отворачивания электромагнитного клапана, снимите его с двигателя автомобиля.

Примечание!
Снимайте клапан аккуратно, при снятии не потеряйте жиклер холостого хода, резиновое уплотнительное кольцо и чашку, которые присутствуют на этом клапане!

Установка:
1) Взяв в руки новый электромагнитный клапан, установите его на свое место и после чего заверните его за грани которые на нем присутствую.

2) После заворачивания подсоедините к нему колодку проводов.

3) И в завершении установите корпус воздухофильтра на крышку карбюратора.

Проверка электромагнитного клапана на работоспособность:

1) В начале операции включите зажигание на автомобиле.

2) Далее пока клапан будет еще установлен на своем месте, отсоедините от него колодку проводов и после чего кончиком этой колодки несколько раз дотроньтесь до вывода электромагнитного клапана.

Примечание!
В тот момент когда колодка проводов будет прикасаться к выводу клапана, обязательно должны быть слышны щелчки!

Если щелчки присутствуют:
1) Если щелчки все же будут слышны, то после этого снимите электромагнитный клапан со своего установочного места. (Как это сделать смотрите в этой же статье, в рубрике «»)

2) Когда электромагнитный клапан будет снят, извлеките из его корпуса жиклер холостого хода (Указан красной стрелкой) и после чего очистите его от грязи и различного рода соринок, продув его для этого воздушным насосом или компрессором. После продувания жиклера просмотрите на свет чистоту его отверстия и после чего установите жиклер на свое место. После этого на свое место так же установите электромагнитный клапан и наденьте на его вывод колодку проводов, а после чего сядьте в машину и заведите её.

Если щелчки отсутствуют:
1) В этом случае снимите клапан со своего места и после чего отсоедините от него жиклер холостого хода.

2) Далее взяв в руки дополнительный провод, подсоедините его одним концом к выводу электромагнитного клапана а другой конец положите на «плюсовую» клему аккумулятора. После этого несколько раз коснитесь корпусом электромагнитным клапаном клеммы «-».

Примечание!
Когда будете касаться клапаном аккумуляторной клемы «-», должны будут происходить щелчки и обратите особое внимание на запорную иглу клапана (Указана красной стрелкой), при подачи напряжения она должна будет втягиваться, а при отключение напряжения она должна будет без заедания возвратиться в исходное положение!

3) Если и в этом случае щелчков у вас не происходит, то скорее всего у вас перегорел электромагнитный клапан, в таком случае его необходимо заменить на новый. А что же делать мне если у меня нет при себе нового электромагнитного клапана? В этом случае можно немного переделать клапан, для того что бы доехать до ближайшего автомагазина, для этого:

• Сперва снимите электромагнитный клапан с карбюраторного корпуса, после чего извлеките жиклер холостого хода и в том месте где показано на фото, отломите часть запорной иглы.

• Когда часть будет отломлена установите жиклер на свое место и установите клапан в корпус карбюратора, подсоединив к нему при этом колодку с проводами. После этого заведите двигатель и езжайте до ближайшего автомагазина.

Правильная установка ЭМ – клапана

Казалось бы, ну что тут трудного, вкрутил клапан в карбюратор и все, однако существуют некоторые неизвестные многим нюансы, поэтому, выполняя установку своими руками, без соблюдения их вы получаете новые проблемы. Итак:

Крайне важно правильно прикрутить ЭМК на карбюратор
Самое популярное заблуждение, что его можно закручивать исключительно рукой
Причем это можно услышать не только от новичка, а и от немолодых и весьма опытных специалистов в солидных автосервисах
После такой рекомендации вы и другие водители пребываете в глубочайшем заблуждении
Дело здесь в том, что слабо затянутый (от руки) клапан, начинает болтаться в резьбе, а плохо выжатая резинка добавляет дополнительный подсос воздуха, от этого идет обеднение смеси – как раз одна из распространенных причин неустойчивых оборотов
Так же ошибочная методика, предложена в статье с названием «Капризный клапан» в журнале с названием «За рулем»:
Пусть мотор работает на холостых оборотах, при этом отключаем электропитание клапана
Понемногу закручиваем его — пока горючая смесь нормализуется, и обороты увеличиваются, если мотор заглохнет – это значит, что клапан затянут
После чего запустите двигатель и, проверьте работу клапана, отключая и подключая проводок питания
Все дело здесь в том, что двигатель заглохнет, как только конец жиклера едва начал входить в свое посадочное место, но до конца он еще не дошел
Еще эту «мудрейшую» рекомендацию дополняют: » При необходимости вы можете довернуть ЭМК еще примерно на один оборот»
Делать это как раз опасно — если ЭМК пережать, можно, испортить жиклер ХХ, либо, испортить посадочное место под жиклер, что еще хуже, а если сорвать резьбу, расположенную в крышке карбюратора, тогда цена ремонта подпрыгнет до небес

Полученные таким образом результаты:

• Первый случай — просто меняем жиклер
• Второй случай- замена крышки карбюратора
• Третий случай — замена либо ремонт крышки (рассверливать и вставлять резьбовую втулку)
• К сведению «Руководство по ремонту и техническому обслуживанию » подсказывает нам момент затяжки 0,4килограмма на метр (что соответствует 3,68 Ньютона на метр)
• Для клапана с диаметром корпуса 20 миллиметров усилие нужно приложить 40 килограмм, а для 13миллиметрового — 61,5 килограмм
• Пальцами создать такое усилие у вас вряд ли получится, А вот ключиком длиной, около 15 сантиметров — 2,5 килограмм это нормально
• В книге автора Тюфякова написано так: «Клапан необходимо плотно завернуть в крышку, вплоть до полного вдавливания уплотнительного колечка из резины в дистанционную трубку «

Наиболее толковая рекомендация как установить на ваз 2109 электроклапан холостого хода такая:

• Необходимо снять с ЭМК его резиновый уплотнитель, затем без усилия ввинтить его рукой до упора, при этом, считая обороты и еще запомнить, в каком расположении у вас оказался контакт
• Затем надеваем резинку, и завинчиваем сначала рукой, а затем ключом «13» его до прежнего положения (которое мы запомнили), но не дальше
• От себя добавлю, что на заведенном моторе ваз 2109 электромагнитный клапан холостого хода можно слегка открутить (не больше чем на 120 градусов), чтобы достигнуть максимальных оборотов

Проверка работоспособности

Проверить работоспособность вам поможет простая инструкция:

• Работоспособность ЭМК проверяют сначала на остановленном двигателе, включаем зажигание, снимая и затем надевая провод, идущий к контакту
• Должен быть громкий щелчок слышен при этом
• Отдельно следует проверить срабатывание контакта концевого выключателя, расположенного на карбюраторе при отпускании педали газа
• Контакт может быть замасленным либо забитым грязью
• Бывает что «плавание» оборотов ХХ происходит из-за повреждения резинового уплотнителя ЭМК
• Эта резинка расслаивается от старости, и начинается подсос воздуха, при этом смесь обедняется поэтому обороты падают
• А иногда при движении автомобиля слегка ощущался запах бензина, как только он возникает, знайте, что пора заменить резинку
• Служат дольше всего его «родные» уплотнители, которые устанавливаются заводом при сборке
• Среди тех, что сейчас есть магазинах лучше брать красные, они более устойчивы к воздействию бензина, чем черные
• Бывали случаи, когда воздух подсасывало через корпус клапана, либо трещины в эпоксидной смоле вокруг клеммы либо просто отсутствие уплотнения

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.
