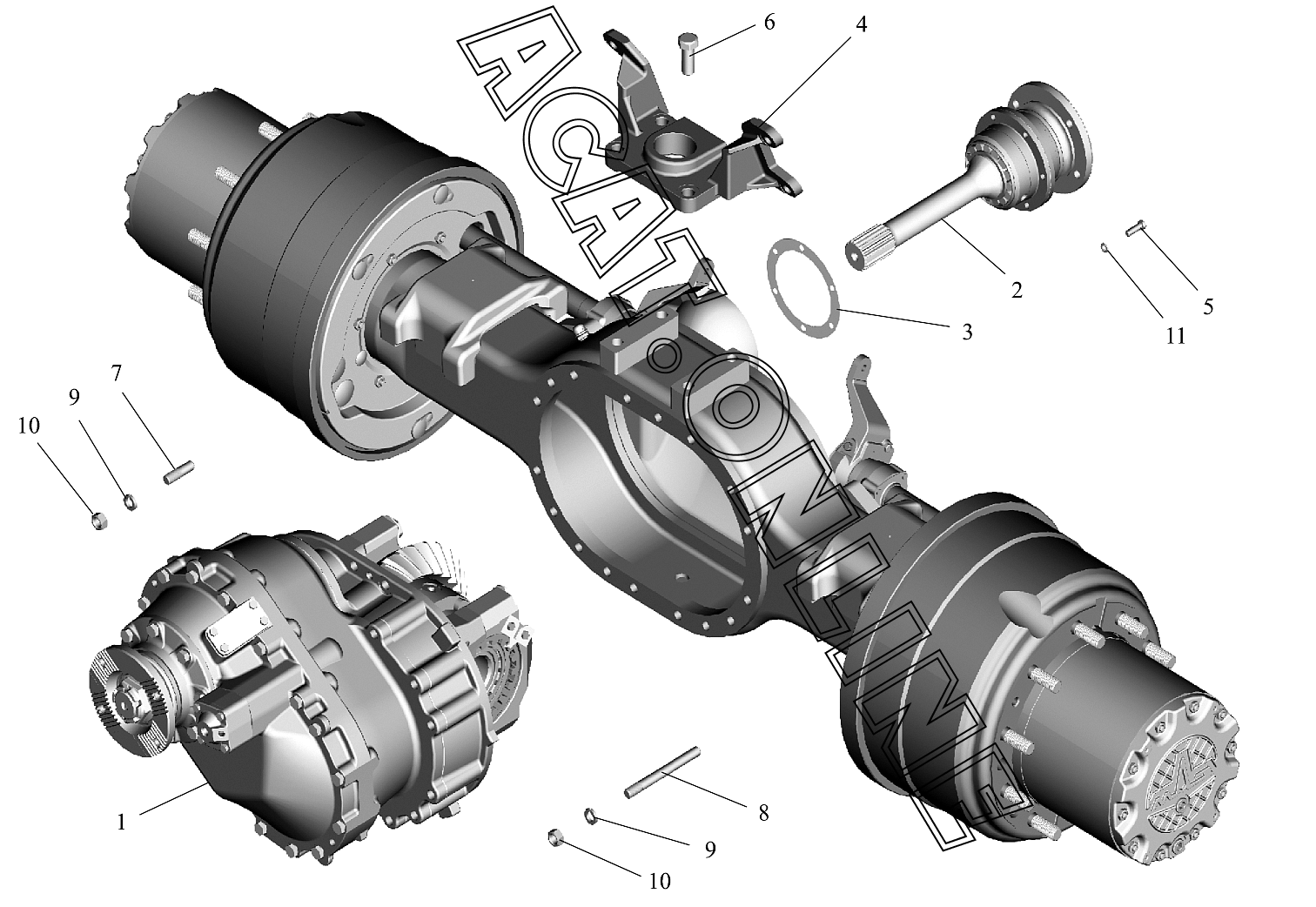

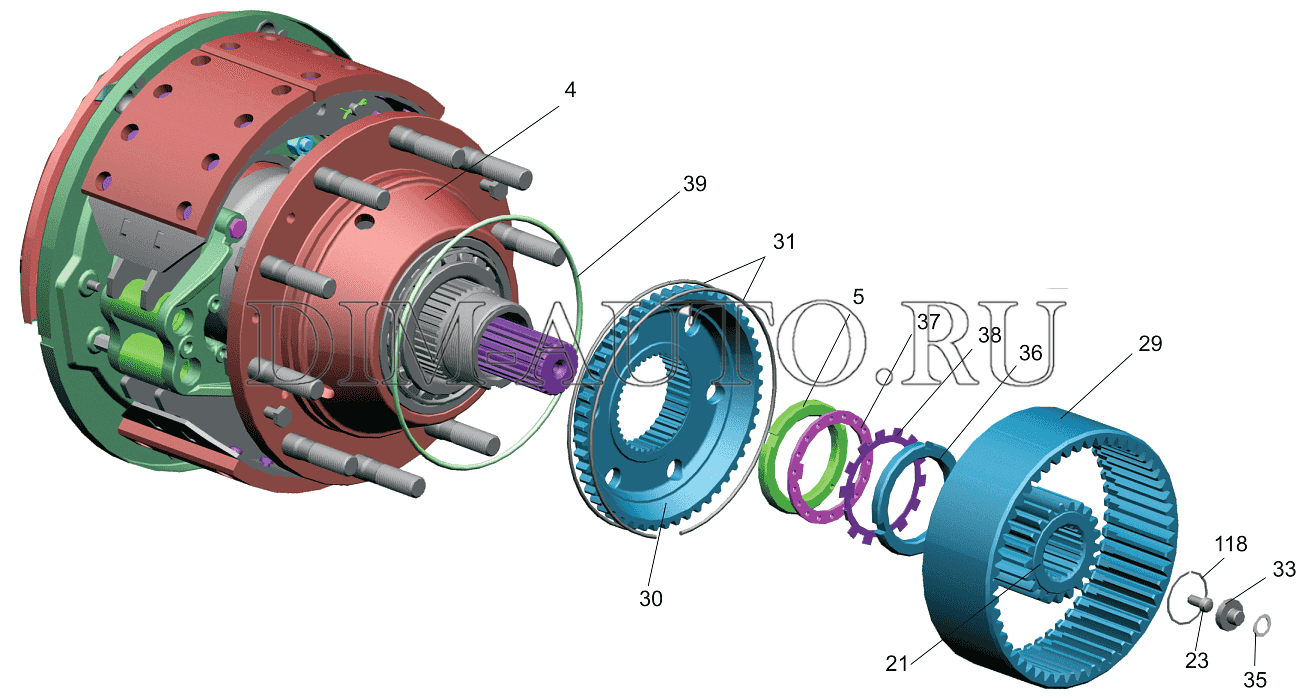

Колесный редуктор на маз-6430a8 (5440a8, 5440a5)

Предохранители маз 5440 - где найти, что означают, замена

Запчасти на Грузовые автомобили МАЗ-5440

Минский автомобильный завод начал выпускать автомобиль МАЗ-5440 с 1997 года. МАЗ-5440 широко используется для перевозки различных грузов, а также в составе автопоезда при осуществлении международных и междугородних грузоперевозог по дрогам категории 1, 2 и 3. На сайте вы сможете купить запчасти МАЗ-5440 в специальном каталоге.

МАЗ-5440 имеет высокую кабину, модернизированную коробку переключения передач ZF, силовой агрегат на базе ЯМЗ-651, а также современную оптику и модернизированный обвес. Мотор МАЗ-5440 B9-1420, B9-1470, соответствует классу экологичности Евро-4. По показателям экономичности и надежности модель сравнима с Renault dCi-11. Модификации: МАЗ-544008, МАЗ-544020. Благодаря нашему каталогу запчастей МАЗ-5440 вы сможете без проблем найти все нужные вам запчасти, ведь пользоваться каталогом легко и удобно.

Модель двигателя: ЯМЗ-651.10 Мощность двигателя, кВт/л.с.: 309/420 Коробка передач (число передач): ZF 16S1820 TO (16JS200 TA) / 16 Размер шин: 315/80R22,5 (315/70R22,5) Тип кабины: Большая 6431 Высота ССУ, мм: 1250 (1150) Объем топливного бака, л.: 500 / возможна установка бака 700л. Распределение массы и нагрузок на передний мост, кг: 6950 Распределение массы и нагрузок на на заднюю тележку, кг: 11500 Технически допустимая полная масса автопоезда, кг: 44000 Технически допустимая полная масса автомобиля, кг: 18450

Наши специалисты проконсультируют вас по всем вопросам и расскажут о всех запчастях МАЗ-5440, которые подойдут именно вам. Купив запчасти у «Динамики 76», вы гарантированно приобретете качественные детали для МАЗ.

Модификации

Минский автозавод выпускал несколько вариантов лесовозного грузовика:

  1. Ранним вариантом является модель 509П, которая поставлялась заказчикам всего 3 года (с 1966 г.). На машине использовался передний ведущий мост с планетарными редукторами, установленными в ступице. В трансмиссии используется сухое сцепление с 1 рабочим диском.
  2. В 1969 г. на конвейер встал модернизированный автомобиль модели 509. Машина отличалась измененной схемой сцепления, измененными передаточными числами в раздаточном редукторе и коробке передач. Для упрощения конструкции в переднем мосту стали использовать цилиндрические колесные редукторы. Доработки конструкции позволили увеличить грузоподъемность на 500 кг.
  3. С 1978 г. начался выпуск МАЗ-509А, который получил доработки по аналогии с базовой версией грузовика. По неизвестным причинам автомобилю не присвоили нового обозначения. Внешним изменением стало перемещение фар головного освещения в передний бампер. На кабине появилась новая декоративная решетка с комбинированными фонарями на заглушках, установленных на месте отверстий под фары. Тормозной привод получил раздельную схему привода по мостам.

Тормозная система автомобилей Маз-5516, 5340, Маз-6430, 64229, Маз-5440, 54323, 54329

Тягачи модели МАЗ пользуются большой популярностью у автолюбителей благодаря своей надежности и приемлемой стоимости. Это автотранспортное средство изготавливается на специализированном заводе города Минск с 1988 года.

Автомобиль отличается большой кабиной и легкостью управления. В салоне есть два удобных мягких кресла. В случае необходимости кабину можно откинуть в заднее положение благодаря наличию гидроцилиндра, который включается ручным путем. Автотехника отличается повышенной надежностью, выносливостью особенно во время перевозки крупногабаритных грузов на дальние расстояния.

Тормозная система МАЗ выступает в качестве основной составляющей транспортного средства. В случае выявления в ней определенных неисправностей водитель теряет уверенность в собственной безопасности. В подобном случае не следует пренебрегать ремонтом и как можно быстрее обратиться за помощью к специалисту.

В автомобилях марки МАЗ присутствует одновременно четыре системы, которые достаточно тесно между собой переплетены. Среди них следует отметить:

  • Рабочую.
  • Запасную систему (включается в работу после поломки первой).
  • Стояночную систему (в случае с ее поломкой транспортное средство не будет стоять на одном месте и возникнут проблемы с парковкой).
  • Вспомогательную (глушит мотор).

Обзор устройства электросхемы МАЗ 5440

Отдельная часть отводится для обозначения световой сигнализации, осветительного оборудования: фонарей, прожекторов, фар, противотуманок, освещения в кабине.

Электроснабжение требуется приборам, расположенным на панели водителя, а также звуковой сигнализации, информирующей о проблемах с давлением в системе тормозов.

Значимой частью электрооборудования МАЗ является монтажный блок, в котором находятся предохранители.

Устройство включает многослойную печатную плату, а при коротком замыкании в электропроводке МАЗ и жгутах, проводящих ток, блок выходит из строя. Иногда узел возможно отремонтировать, чаще требуется его замена.

При снятии и установке блока важно тщательно контролировать соблюдение правил подключения. Подсоединять токопотребляющие устройства следует в соответствии электросхемой Евро МАЗ

Подсоединять токопотребляющие устройства следует в соответствии электросхемой Евро МАЗ.

Не забывайте, что чертежи электросхем не отображают реальное расположение элементов.

Графическое изображение показывает связь компонентов между собой.

Узлы могут соединяться последовательно либо параллельно, компоненты располагаются в цепи в определенном порядке, установленном производителем.

Тем не менее, перед ремонтом системы советуем тщательно изучить схему МАЗ, ведь при неправильном подключении элементов может возникнуть существенная поломка системы.

Ремонт и фото

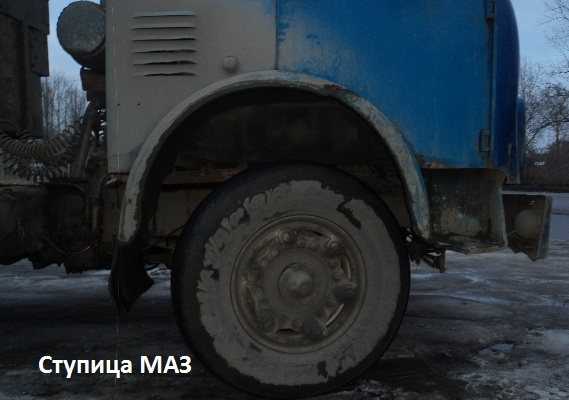

Задняя ступица МАЗ, как и передняя, ремонтируется просто.

Для этого вам необходимо сделать следующее:

  1. Снять старые ступицы.

Ослабляем крепление колес, балки ставим на домкрат, снимаем колеса, откручиваем колпаки подшипников, гайки цапфы.

Демонтируем контовочные шайбы, болты тормозного щита, откручиваем шланги, а затем снимаем щиты, колодки МАЗ в сборе.

  1. Разобраться с причиной поломки передней ступицы МАЗ.

Передняя, как и задняя деталь, выходит из строя по разным причинам:

Сальники МАЗ.

Обычно неисправный сальник приводит к появлению подтеков на ступице грузовика МАЗ. Поэтому если вы заметили течь – замените данную деталь.

Однако многие владельцы МАЗ жалуются, что и после установки новых сальников подтеки не исчезают. Если у вас похожая ситуация, рекомендуем провести осмотр состояния задней ступицы МАЗ, как и передней далее.

Уплотнительные кольца.

Чаще всего именно из-за данной запчасти появляется течь. Поэтому поменяйте все уплотнительные кольца в системе. Не забудьте, что между цапфой МАЗ и чулком также стоит небольшое уплотнительное кольцо.

Замене подлежит и кольцо, которое расположено под обоймой. Как правило, на нем работает сальник.

И напоследок – ни в коем случае не забывайте менять кольцо И ПОД ОБОЙМОЙ! Иначе вы провозитесь с установкой, покупкой запчастей МАЗ очень долго.

Сапун МАЗ.

После замены сальников, уплотнительных колец не решились проблемы с задней ступицей МАЗ? На передней также видны следы масла?

Наверняка вам необходимо прочистить сапун МАЗ.

Деталь так устроена, что при ее загрязнении сальнику практически невозможно удержать масло. И поэтому появляются подтеки.

Для очистки:

  • Открутите сапун МАЗ;
  • Проверьте, дуется ли с моста (продувается ли деталь);
  • Посмотрите, нет ли в сапуне следов смолы, грязи.

В большинстве случаев деталь забита инородными частицами. Рекомендуем сапун МАЗ очистить.

Подшипник передней ступицы МАЗ.

Как задний, так и передний элемент может опускаться при повышенных нагрузках или же неправильной установке.

Поэтому рекомендуем отрегулировать подшипники передней ступицы МАЗ (не забывайте и про задние).

Помните, что смазывать детали ничем не нужно (смазка для подшипника поступает через бортовые).

Уплотнитель МАЗ.

Как правило, сделан из пластика. Располагается под кольцом, на котором функционируют манжеты.

Чаще всего в передних ступицах МАЗ, как и в задних данная деталь ломается, не выдержав нагрузки.

Естественно, без уплотнителя масло начинает течь активнее. Проверьте состояние детали, при ее поломки поставьте новую.

Проверив все механизмы, начните сборку передней ступицы МАЗ или задней.

Размещение и значение предохранителей и реле

Все предохранительные устройства в автомобиле МАЗ, отвечающие за нормальную работу электрооборудования, расположены в трех блоках.

Блок 111.3722

В первом блоке находятся предохранители на 30 и 60А (по одной штуке):

• 60А — это головной предохранитель; • 30А — это устройство, отвечающее за питание независимого подогрева, предпускового подогрева техоборудования.

Основное предназначение головного предохранительного устройства — это защита генератора и аккумулятора от переполюсовки элементов и предотвращение короткого замыкания и его негативных последствий при пуске мотора от источника питания. От него запитаны практически все потребители электрической энергии в автомобиле, кроме аварийной сигнализации, напрямую подсоединенной к АКБ. Подключенные от генератора, все электропотребители имеют отдельные предохранительные устройства.

Без предохранительных устройств работают только следующие узлы:

• обмотка отключения массы; • стартерное реле; • головной переключатель света; • отключение приборов и автоматического завода.

Предохранительный блок 23.3722

Во втором блоке находятся предохранители на 6А в количестве 21 штуки. Практически каждый предохранитель имеет свое обозначение, которое помогает определить, за работу какого электрооборудования он отвечает:

• 127 — спидометр, показатель напряжения, контрольное устройство регистрации скорости; • Предохранитель, отвечающий за звуковые сигналы; • 57 — тормозные сигналы; • 90 — работа стеклоомывателя и стеклоочистителя; • 120 — колесная и осевая блокировки, фонарь освещения сцепки, фонари заднего хода; • 162 — подогрев зеркал; • Обеспечение питания бортсистемы контроля; • P51 — отвечает за подсветку приборов; • 55 — предохранитель противотуманных фонарей; • Кч.52 — предохранитель на габаритные огни с правой стороны; • Г.52 — предохранитель на габаритные огни с левой стороны; • Ф.56 — фонарь слева (свет ближний); • Ж.56 — фонарь справа (свет ближний); • 53 — предохранитель на дополнительные фонари дальнего света; • К.54 — фонарь справа (свет дальний); • З.54 — фонарь слева (свет дальний); • Г.80 — предохранитель на отопительный вентилятор; • Ж.79 — работа аварийной сигнализации; • К.78 — предохранитель, отвечающий за указатели поворота; • С.31 — предохранительное устройство на указатели головного щитка и лампы контроля; • 50 — предохранитель на противотуманные фонари (задние).

Ходовая и подвеска

Ходовая и подвеска МАЗ 4370 заслуживают похвалы. Во многом именно за прекрасное качество конструкции Зубренка и сборки подвески он получил столь широкое распространение. При бережной эксплуатации без капитального ремонта ходовая продержится 250 тыс. км, но и потом после замены износившихся элементов проработает без особых проблем сотни тысяч километров.

Передняя рессора МАЗ 4370 состоит из нескольких листов. Спереди подвеска оснащена гидравлическими амортизаторами со стабилизаторами. Задняя рессора полуэллиптическая.

В целом такая конструкция дает жесткий ход, но зато легко и просто ремонтируется и не требует особого обслуживания.

Размер колесных дисков — от 17 до 20”. Размер подходящих шин 235/75R17,5.

История создания

Минский автозавод разрабатывал концепцию будущего МАЗ 4370 в кооперации с Горьковским автозаводом. Первые концептуальные низкорамные среднетоннажники проектировались инженерами предприятий в 90-х годах. Но после развала СССР в МАЗ решили отказаться от сотрудничества с российским автозаводом, поскольку в силу ряда причин взаимодействовать с представителями другого государства стало сложно. В связи в этим в Минске решили прекратить поставки и для остальных грузовиков, в частности для МАЗ 5336, кабин ГАЗовского производства.

Не оставив идею создания среднетоннажника, мазовские инженеры решили взять за прототип MAN L 2000, собиравшийся в Германии. Откорректировав ряд функций и нарастив грузоподъемность, на Минском автозаводе создали МАЗ 4370 Зубренок именно в том виде, в котором он и сошел с конвейера в 99-м году.

Выход на российский рынок

На момент появления новинки на российском авторынке грузовой техники было два основных конкурента в этом классе — ГАЗ 3310 и ЗИЛ 5301. Белорусский среднетоннажник обошел их сразу по нескольким параметрам. Во-первых, кабина была просторнее и комфортабельнее. Во-вторых, грузоподъемность новинки была выше, что стало, пожалуй, самым весомым аргументом в ее пользу при прочих равных. Длительное время на отечественном авторынке грузовик МАЗ 4370 попросту не имел конкурентов. Высоким спросом Зубренок пользуется по сей день.

Ранее мы писали о технических характеристиках автокрана КС-5473 Днепр и особенностях его эксплуатации.

( 2 оценки, среднее 5 из 5 )

Устройство системы

Схему условно можно разделить на четыре основные части:

  • Электроснабжение, пуск – объединяет приборы, вырабатывающие электроэнергию, сохраняющие ее, обеспечивающие снабжение потребляющих устройств током с необходимыми параметрами;
  • Световая сигнализация, освещение – комплекс осветительного оборудования плюс сигнальные фонари, фары, подходящие к ним провода;
  • Контрольные, измерительные устройства – датчики, контролирующие функционирование каждого устройства, получающие информацию и передающие ее по назначению;
  • Дополнительное оборудование – встречаются в каждом современном автомобиле, повышают комфорт и возможности водителя.

Отдельной частью электропроводки МАЗ Зубренок считается звуковая сигнализация.

Здесь также тоже применяются электрические элементы.

Ниже на фото представлены все составные элементы современной электропроводки.

Запчасти для электрооборудования МАЗ

Самый главный совет в ремонте данной системы – изучите внимательно устройство схемы электропроводки.

Также если не знаете, какие нужны детали, рекомендуем позвонить менеджеру магазина по телефону +7 (495) 223-89-79. Специалист подберет комплектующие для вашего автомобиля, ответит на все вопросы и организует быструю доставку в любой регион России.

Признаки неисправности

  • Не горят задние фонари
  • Не работает печка
  • Не горит фара ближнего света
  • Не горит фара дальнего света
  • Не работает подъем кузова
  • Загорелся чек
  • Нет габаритов
  • Ошибка иммобилайзера
  • Не работают стеклоочистители
  • Не работают указатели давления воздуха
  • Льют форсунки
  • Неправильное показания спидометра
  • Нет питания на прицепе
  • Троит двигатель
  • Горит лампа давления масла
  • Не горят габариты
  • Нет зарядки
  • Не гаснет стоп-сигнал
  • Не работает тахограф
  • Горит лампа зарядки
  • Ошибки компьютера
  • Сгорает предохранитель
  • Не горят стоп-сигналы
  • Горит чек под нагрузкой
  • Пропали половинки
  • Не работает уровень пола
  • Пропали повороты
  • Не реагирует на газ
  • Не заводится
  • Не крутит стартер
  • Не набирает обороты
  • Не работает аварийка
  • Не тянет
  • Не включаются скорости
  • Пропала тяга

Ниже указан список неисправностей грузовиков МАЗ устранением которых занимаются наши мастера:

Показать перечень неисправностей

  • электропроводки
  • рефрижератора
  • иммобилайзера
  • системы бортовой самодиагностики
  • панели приборов
  • световой и аварийной сигнализации
  • системы нейтрализации выхлопных газов EGR
  • тормозной системы ABS
  • топливной системы
  • системы цифровой, мультиплексной передачи данных (информации) CAN (Кан) шины
  • системы управления движением
  • коробки переключения передач (КПП), ZF, АКПП, круиз-контроль
  • системы зарядки и электропитания
  • электрооборудования
  • стеклоочистителя, стеклоомывателя
  • электронных блоков управления (ЭБУ)
  • системы отопления и комфорта салона
  • системы управления двигателем
  • монтажный распределительного блока
  • дополнительного оборудования, гидроборта
  • звуковой сигнализации
  • системы управления пневмоподвеской, уровнем пола
  • гидравлической системы
  • системы пуска
  • освещение

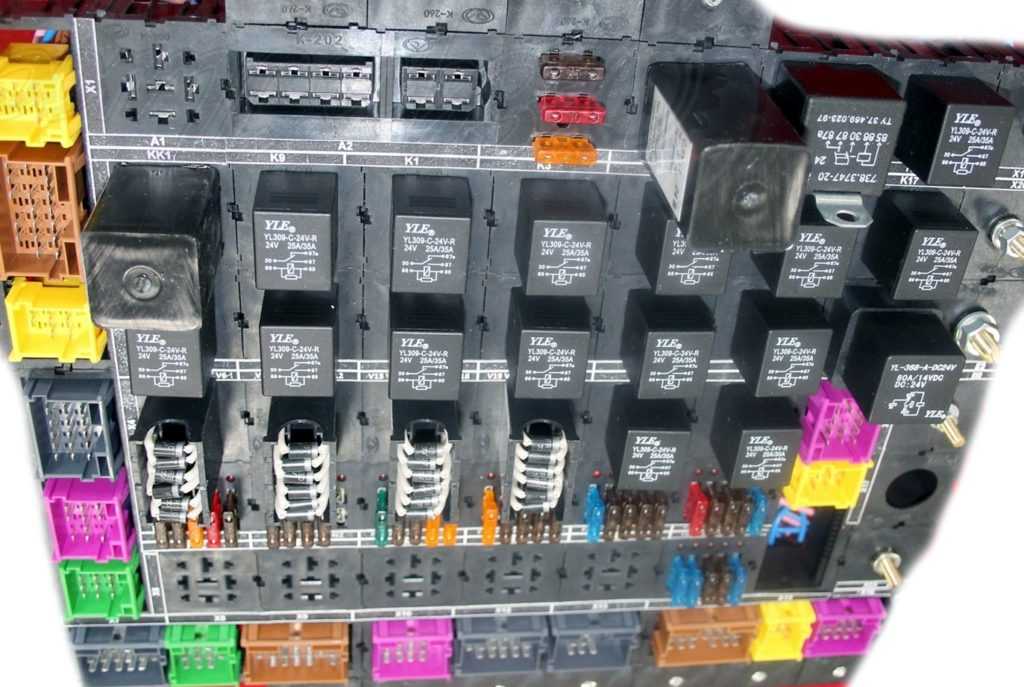

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

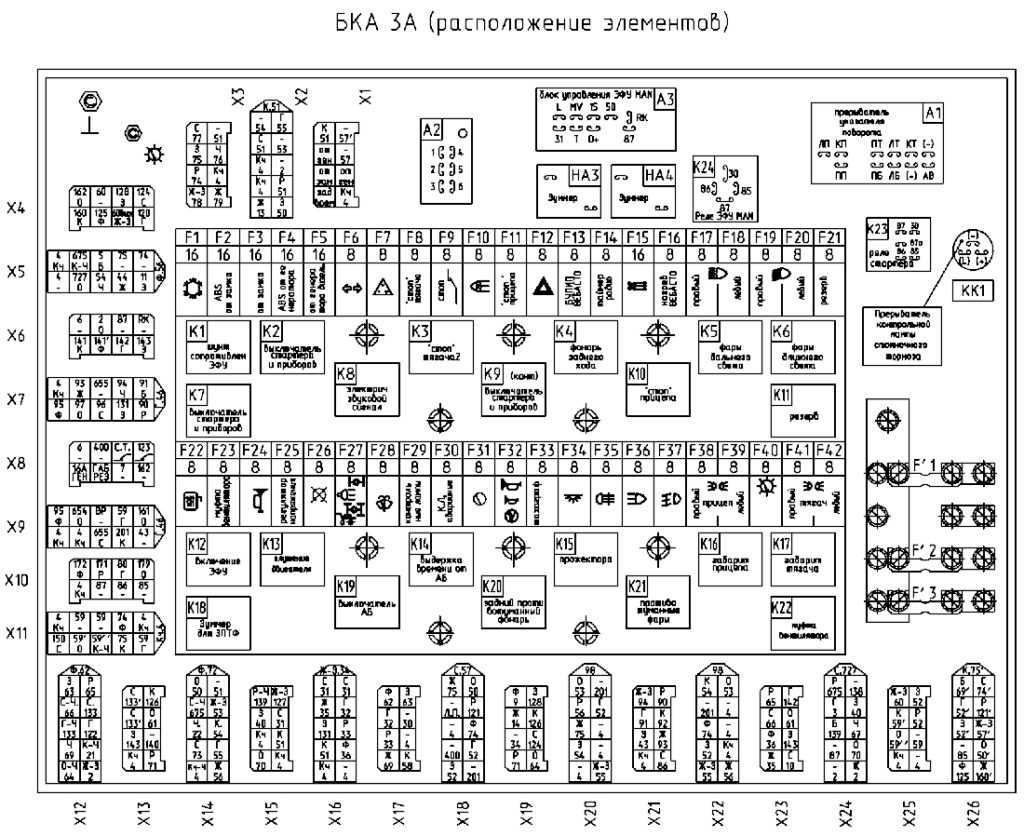

Схема

Описание предохранителей

  1. 16А холодильник
  2. 16А (+) от замка для ABS тормозов
  3. 16А осушителя воздуха, нагревателей
  4. 16А (+) от генератора для ABS тормозов
  5. 16А от генератора для электроники двигателя
  6. 8А повороты
  7. 8А фонари
  8. 8А сигналов торможения тягача
  9. 8А (+) с реле сигналов торможения
  10. 8А фонаря заднего хода
  11. 8А сигналов торможения прицепа
  12. 8А аварийной сигнализации
  13. 8А блока управления подогревателем
  14. 8А таймера терморегулятора, радио
  15. 8А вентилятор штатного отопителя
  16. 8А нагревателей независимого отопителя
  17. 8А дальнего света правой фары
  18. 8А дальнего света левой фары
  19. 8А ближнего света правой фары
  20. 8А ближнего света левой фары
  21. 8А резерва габаритов
  22. 8А подогрева зеркал, стеклоподъемников
  23. 8А муфта вентилятора
  24. 8А электрических сигналов
  25. 8А регулятора напряжения, останов двигателя
  26. 8А клапана останова двигателя
  27. 8А выключателей
  28. 8А стеклоочистителя
  29. 8А питания контрольных ламп остальных
  30. 8А питания контрольных ламп аварийных
  31. 8А питания приборов
  32. 8А тахограф
  33. 6А плафонов кабины
  34. 6А задних противотуманных фонарей
  35. 8А дополнительных фар дальнего света
  36. 8А передних противотуманных фар
  37. 8А правого габарита прицепа
  38. 8А левого габарита прицепа
  39. 8А подсветки приборов
  40. 8А правого габарита тягача
  41. 8А левого габарита тягача

Вариант 2

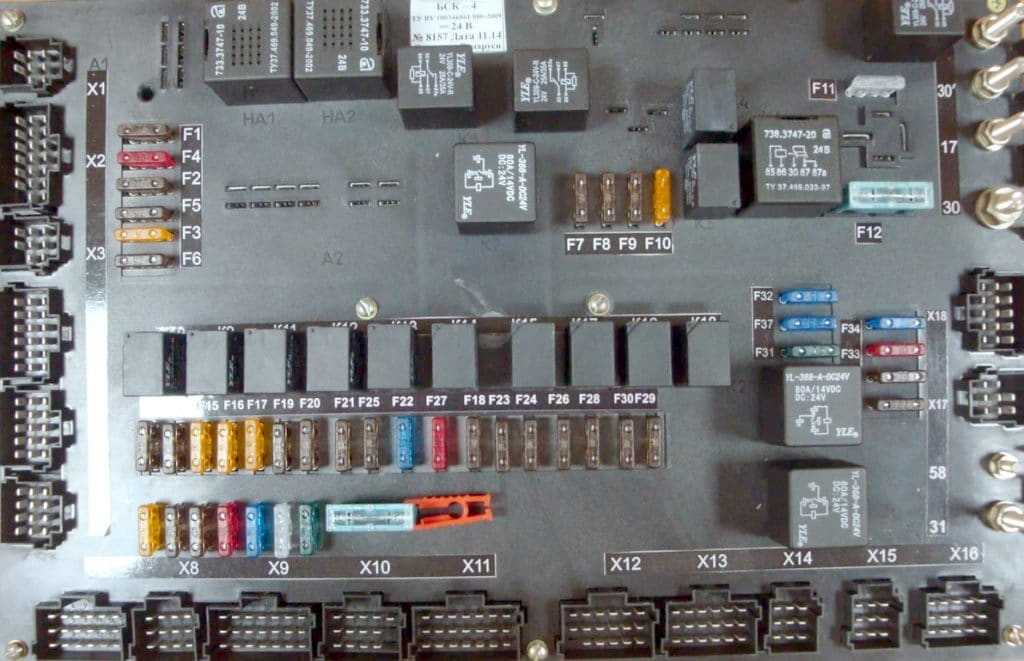

Фото – схема

Обозначение

Расположение основных элементов ЭСУ двигателя

Расшифровка

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

Вариант 3

Схема

Описание предохранителей

  1. звуковой электро сигнал
  2. стеклоочиститель и стеклоомыватель
  3. звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
  4. аварийная сигнализация
  5. указатели поворотов
  6. знак автопоезда и подогрев зеркал
  7. передние противотуманные фонари
  8. задние противотуманные фонари
  9. фонарь заднего хода
  10. резерв
  11. электропитание после замка зажигания
  12. электропитание на клемме 17
  13. клапаны дифференциалов и фара освещения сцепки
  14. электропитание тахографа
  15. электропитание указателей
  16. контрольные индикаторы
  17. контрольные индикаторы
  18. подсветка
  19. ближний свет левого борта
  20. ближний свет правого борта
  21. дальний свет левого борта
  22. дневной ходовой огонь
  23. габаритные огни левого борта прицепа/ полуприцепа
  24. габаритные огни правого борта прицепа/ полуприцепа
  25. дальний свет правого борта
  26. габаритные огни левого борта тягача
  27. осушитель воздуха пневмо системы
  28. габаритные огни правого борта тягача
  29. стоп сигнал тягача
  30. стоп сигнал прицепа/ полуприцепа
  31. электро факельное устройство
  32. резерв
  33. вентилятор отопителя
  34. розетка дополнительная
  35. акустическая система
  36. внутреннее освещение
  37. системы электронного управления

Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.

Если у вас есть дополнения к данному материалу, пишите их в комментарии.

Технические характеристики

МАЗ-5551 — технические характеристики и особенности параметров автомобиля:

Максимальный крутящий момент в двигателе 667 Нм
Давление, оказываемое на переднюю ось 6 120 кг
Нагрузка на заднюю телегу 11 500 кг
Размер колес 11.00R20
Тип кузова Самосвальный грузовик
Количество мест в кабине водителя 3
Объем бака для топливной жидкости 200 л
Поворотный габаритный радиус 4,3 м
Колесная база 3,3 м
Колесная формула 6х6
Дорожный просвет 0,27 м
Тип подвесного механизма Рессорный
Тип тормозной системы Барабанный
Экологическая норма Евро-3
Платформа Бортовая
Тормозной путь 36,7 м
Максимальная скорость передвижения 115 км/ч
Время, необходимое для разгона до 60 км/ч 50 с
Сцепление Двухдисковое с пневматическим усилителем
Модель КПП ЯМЗ-238М
Количество передач 8
Передаточное число ведущих колес 5,49

Двигатель

На МАЗе-5551А2-323 установлена модель мотора — ЯМЗ-236М2-1, мощность которого составляет 180 л. с. Силовой агрегат оборудован 6 цилиндрами, диаметр которых составляет 13 см. Рабочий объем — 11,15 л. Максимальная частота вращения коленчатого вала — 1 450 об/мин. Цилиндрические элементы расположены V-образно. Ход поршневой части равен 140 мм.

Двигатель потребляет дизельное топливо. Он оборудован системой непосредственного впрыска топливной жидкости и турбонаддувом. В конструкции силового агрегата предусмотрена промежуточная система охлаждения воздушного потока и теплообменное устройство с регулятором частоты вращения коленвала.

Количество выбросов выхлопных газов в атмосферу соответствует параметрам международного экологического стандарта Евро-3.

К характеристикам МАЗа относится уровень грузоподъемности, который составляет 10 000 кг.

Заправочные объемы

Заправочные емкости предполагают наличие бака для топлива и масла. Объем топливного бака равен 200 л, а масляного — 70 л.

Габариты

Размеры кузова МАЗа: 3,8х2,27х0,63 м.

Габариты транспортного средства:

  • высота — 2,92 м;
  • длина — 5,99 м;
  • ширина — 2,5 м.

Технические характеристики

МАЗ-5551 – двухосный самосвал с колесной формулой 2х4 и двойной ошиновкой задних колес. Кузов цельнометаллический, с автоматическим открыванием и закрыванием заднего борта. Разгрузка самосвала в базовой комплектации – задняя. Двигатель расположен продольно, под бескапотной кабиной. Все силовые элементы закреплены на металлической раме.

Двигатель

Наиболее часто на современных мазах установлены четырехтактные силовые установки Ярославского производства ЯМЗ-6563.10-03.

Расход Топлива

Расход топлива у МАЗ-5551 составляет 22 л/100 км. С учетом большой емкости топливного бака (200 л) грузовик может покрыть без дополнительной заправки свыше 800 км.

Ходовая часть

Передняя подвеска выполнена на двух полуэллиптических рессорах с гидравлическими амортизаторами двухстороннего действия. Задняя подвеска на двух основных и двух дополнительных рессорах со стабилизатором поперечной устойчивости. Механизмы тормозов – барабанные. Привод основной тормозной системы – пневматический, раздельно на передние и задние колеса. Стояночный тормоз – на задние колеса с пневмоприводом, от пружинных энергоаккумуляторов. На автомобиль устанавливаются шины размером 12.00R20 мод. ИД-304.

Силовая передача

В базовой комплектации автомобиль оснащается механической пятиступенчатой коробкой передач ЯМЗ-236П. Синхронизаторы установлены на 2, 3, 4, и 5 передачах. Передача крутящего момента от двигателя на элементы трансмиссии осуществляется двухдисковым фрикционным сцеплением. Привод сцепления – гидравлический с пневматическим усилителем. Задний мост – двойная передача, состоящая из центрального редуктора и колесных передач. Передаточное число ведущего моста – 7,79. Карданная передача открытого типа с шарнирами на игольчатых подшипниках

Регулировка сцепления

На МАЗ-5551 установлено традиционное для мощных грузовиков двухдисковое фрикционное сцепление. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания.

Регулировка сцепления МАЗ-5551 требуется, например, в следующих случаях:

  • пробуксовка сцепления на высоких оборотах
  • треск в момент переключения передачи
  • сцепление отключается не до конца

Можно выделить три основных этапа:

1. Установка зазора 1 мм между регулировочными винтами и средним ведущим диском производится следующим образом:

  • снять крышки люков, чтобы открыть доступ к сцеплению и маховику,
  • при включенном сцеплении переместить рычаг КПП в нейтраль,
  • отвернуть контргайки и ввернуть все регулировочные винты в средний ведущий диск до упора, маховик для этого нужно поворачивать,
  • ослабить винты на 1 оборот и завернуть контргайки с небольшим усилием.

2. Обеспечение зазора 3,3…3,7 мм между гайкой и задней крышкой клапана. Для регулировки требуется ослабить контргайку и установить зазор нужной величины, подтянув регулировочную гайку.

3. Настройка свободного хода педали. Нормативная величина — 34-43 мм (измеряется линейкой при пустой пневмосистеме).

Сцепление

Однопроводная электрическая схема проводки обеспечивает бортовых потребителей электричеством напряжением 24 В. В качестве источников постоянного тока выступают две аккумуляторные батареи типа 6-СТ-182 или 6-СТ-190 и генератор переменного тока со встроенным регулятором напряжения.

6.2.12. Тормозные системы автомобилей МАЗ. Пневматический тормозной привод. Клапан управления тормозами полуприцепа с двухпроводным приводом. Устройство — «ВАЖНО ВСЕМ»

Клапан управления тормозными системами полуприцепа с двухпроводным приводом. Предназначен для управления тормозной системой полуприцепа с двухпроводным приводом, а также для включения клапана управления тормозной системы полуприцепа с однопроводным приводом (рис.108).
В расторможенном состоянии к выводам II, V постоянно подается сжатый воздух, который воздействует сверху на диафрагму и снизу на средний поршень 11, удерживая поршень 9 в нижнем положении. При этом вывод IV, соединенный с магистралью управления тормозными системами,
сообщен с атмосферным выводом VI через открытое центральное отверстие в корпусе 12 клапана 6 и нижнем поршне 9.
При подводе сжатого воздуха к выводу III от секции тормозного крана верхние поршни 3, 4 одновременно перемещаются вниз. Малый верхний поршень 4 садится своим седлом на клапан 5, перекрывая атмосферный вывод в нижнем поршне, и отрывает его от седла среднего поршня 11. Сжатый воздух из вывода V, связанного с воздушным баллоном, поступает к выводу IV, а затем в магистраль управления тормозными системами полуприцепа. Сжатый воздух поступает к выводу IV до тех пор, пока давление полости под поршнями 3, 4 не станет равным давлению сжатого воздуха, подведенного к выводу III. После этого клапан 6 под действием пружины 10 перекрывает доступ сжатого воздуха из вывода V к выводу VI. Таким образом осуществляется следящее действие.
После прекращения подачи сжатого воздуха к выводу III от секции тормозного крана при растормаживании сжатый воздух из вывода III выходит в атмосферу через тормозной кран. Большой верхний поршень 3 под действием конической пружины 13 и сжатого воздуха в выводе IV перемещается вверх вместе с малым верхним поршнем 4. Седло малого верхнего поршня отрывается от клапана 5, сообщая вывод IV с атмосферным выводом VI через полый нижний поршень 9.
При подводе сжатого воздуха к выводу I от другой секции тормозного крана он поступает под диафрагму 7 и перемещает нижний поршень 9 вместе со средним поршнем 11 и клапаном 5 вверх. Клапан доходит до седла в малом верхнем поршне 4, перекрывает атмосферный вывод и отрывается от седла среднего поршня 11.
Воздух поступает из вывода V, соединенного с воздушным баллоном, к выводу IV, а затем в магистраль управления тормозными системами полуприцепа до тех пор, пока его воздействие на средний поршень 11 сверху не уравновесится давлением на диафрагму снизу. После этого клапан 5 перекрывает доступ сжатого воздуха из вывода V к выводу IV. Таким образом, осуществляется следящее действие.
При выпуске сжатого воздуха из вывода I в атмосферу через тормозной кран давление под диафрагмой падает, и нижний поршень 9 вместе со средним поршнем 11 перемещается вниз.
Клапан 5 отрывается от седла в верхнем поршне 4, сообщая вывод IV с атмосферным выводом VI, через полый нижний поршень.
При одновременном подводе сжатого воздуха к выводам III и I происходит совместное перемещение большого и малого верхних поршней 3, 4 вниз, а нижнего поршня 9 со средним 11 вверх.
Заполнение магистрали управления тормозными системами полуприцепа через вывод IV и растормаживание происходят так же, как описано выше.
При выпуске сжатого воздуха из вывода II
(при торможении стояночной тормозной системы) давление над диафрагмой 7 падает. Под действием сжатого воздуха снизу на средний поршень 11 он вместе с нижним поршнем 9 перемещается вверх. Заполнение магистрали управления тормозными системами полуприцепа через вывод IV и растормаживание происходит так же, как и при подводе сжатого воздуха к выводу I. Следящее действие достигается в этом случае уравновешиванием давления воздуха на средний поршень снизу с суммой давления сверху на этот же поршень 11 и диафрагму 7.
При подводе воздуха к выводу III или при одновременном его подводе к выводам III и I величина давления в выводе IV, соединенном с магистралью управления тормозными системами полуприцепа, выше, чем в выводе III. Этим достигается опережающее действие привода тормозных систем полуприцепа. Регулировка величины опережающего действия производится винтом 15.

Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
