История автомобиля
Свою историю грузовой автомобиль берет еще с 1950-х годов. От начала разработок до старта в серийный выпуск прошло, не много – ни мало, 20 лет. Потребность в технически усовершенствованных, комфортабельных видах тяжелой специальной техники созрела еще с конца 1950-х годов, однако полномасштабному производству смоделированного грузового автомобиля препятствовала зависимость от соприкасающихся предприятий-поставщиков требуемых узлов.
Так, машина с монтированной на нее стандартной рамой может предложить использование с бортовой платформой, которую, к слову, можно встретить в подобном варианте довольно редко. Автомобиль оснастили шасси с укороченной вариацией рамы, которая применялась для установки на ней автокранов, бетоносмесителей и других установок.
Специальная техника на базе 250-го КрАЗа смогла найти самое широкое использование в горнодобывающих и нефтедобывающих местностях, а также ее часто применяют во время строительства и в военных целях. Поэтому инженерный и технологичный состав смог выполнить задачу по проектированию оригинального автомобиля.
Важные узлы являются взаимозаменяемыми, как в самих различных сериях предприятия в Кременчуге, так и с видами машин прочих фирм, к примеру, МАЗ-500А. В результате, 1978 год позволил компании выпустить шасси КрАЗ 250, которое может быть платформой для многих вариаций модификаций.
Модель с колесной формулой 6х4 производили до 1992 года, и на протяжении этого времени кабину модифицировали 3 раза. В 1992 году автомобильное предприятие в Кременчуге представило самосвальные версии КрАЗ-6510 и КрАЗ-6443, которые стали следующим семейством нашей машины. Сам КрАЗ-250 стал модернизированной версией КрАЗ-257.
Стоимость
Приобрести базовую версию КрАЗа-250 можно по довольно разной стоимости, которую можно определить техническим состоянием, годом производства и пробегом. Например, модели, которые были произведены в 1980-х годах и которые обладают солидным пробегом, можно будет купить от 150 000 до 350 000 руб.
Транспортные средства, имеющие более поздние года производства, будут стоить немного больше. Тут цена будет варьироваться от 800 000 до 1 000 000 руб. Отдельные экземпляры могут продаваться до 1 500 000 руб. Автомобильные краны на подобном шасси реализовываются за почти такие же средства.
Учитывая это, цена нашей модели намного ниже, нежели версии иномарок, где есть схожие параметры. Также можно арендовать автомобиль со специальной техникой, сумма аренды за смену составит 12 000 рублей.
Салон кабины
На Кременчугском автомобильном предприятии предусмотрели установку металлической кабины, которая рассчитана на шофера и пару пассажиров. Водительское сиденье можно настроить под свои собственные показатели роста и массы.
Среди органов комфортабельности можно выделить наличие системы отопления, обдува окон потоком теплого воздуха, механизма очищения для ветровых стекол, зеркал задней обзорности, вентилятора, опускающихся стекол, поворачивающихся форточек.
Также есть радиоприемник, отсек для документации и козырек от солнца. На приборной панели есть наличие индикаторов, которые сообщают шоферу о переключении дальнего освещения, переменах давления в ресиверах пневматической системы, уровне масла в силовом агрегате и перегреве жидкости для охлаждения.
Назначение
КрАЗ-250 является модификацией грузовой машины КрАЗ-257Б1А, выпуск которой ни прекращался даже вслед за запуском рестайлинговой модели. Отличия коснулись не только экстерьера (освеженной как изнутри, так и снаружи кабины, более короткого капота), но и почти всех нормативов, таких как, потребление горючего и повышение пробега до 1 ТО.
Наш гость, в отличие от прошлой модели, имеет улучшенную эффективность, приемлемые скоростные показатели и достаточный уровень комфортабельности для шофера. Но среди традиционных качеств автомобилей, выпускаемых предприятием в Кременчуге — это простота использования, выносливость и надежность, как раз все это и есть у 250-й марки.
КрАЗ-250 может функционировать не только на проезжих частях, где есть твердое покрытие, а и там, где есть даже грунтовые дороги. Более того, автомобиль можно эксплуатировать в различных температурных условиях, от -40 до +40 градусов по Цельсию. Это позволило сделать его незаменимой моделью, которая помогает в географических областях, где присутствуют различные климатические условия.
История создания
В процессе эксплуатации, в том числе и в районах с экстремальными природно-климатическими условиями, КрАЗ-257 показал себя надёжным, неприхотливым и достаточно качественным автомобилем, но уже в 60-х годах стало очевидным, что эти грузовики не могут соответствовать элементарным требованиям достойных условий труда водителей. Однако из-за своей дешевизны и отлаженности производства они продолжали выпускаться на протяжении ещё многих лет. А планы по переходу завода на массовое производство модернизированного семейства КрАЗ-250 постоянно откладывались на будущее.
Разработка нового перспективного семейства тяжёлых грузовиков началась ещё тогда, когда КрАЗ был ЯАЗом: на Ярославском автозаводе, в 195О-х годах. Вместе с перенесением всего производства грузовиков из Ярославля в Кременчуг, в 1958 году были переданы и планы создания нового 250-го семейства тяжёлых грузовых машин. Но они воплощались в жизнь очень и очень медленно.
На фото опытного экземпляра КрАЗ-250, сделанном в 1961 году, хорошо видно, что в нём была воплощена попытка установить на машину унифицированную с ЗиЛ-130 (который пошёл в массовое производство в 1964-м) кабину. Однако в итоге 250-я модель получила совершенно другой дизайн и свою собственную кабину.
Во втором номере журнала «За рулём» за 1962-й год зам. начальника СКБ Кременчугского автозавода Н. Чистов говорит о том, что в перспективе у предприятия – качественно новое семейство более совершенных, производительных, удобных и комфортабельных автомобилей: КрА3-250 – базовая модель (шасси и бортовой грузовик), КрА3-251 (самосвал) и КрА3-252 (седельный тягач). Военный полноприводный вариант шасси 6х6 – Кра3-260 – добавится к данному списку позже.
В статье говорится о том, что на опытные автомобили этих моделей устанавливали 240-сильный дизель ЯМЗ-238. Впоследствии ему на замену пришёл его турбированный вариант – ЯМЗ-238Д, мощностью в 330 л.с., испытания и доводка которого были завершены к концу 60-х. Под него была сделана и новая 9-ти ступенчатая коробка переключения передач с изменёнными передаточными числами.
Доводка и запуск автомобиля в серию затянулись на долгие годы. Завод продолжал массовый выпуск более дешёвых и менее технологичных грузовиков 257-й серии и их модификаций. А в новой модели оказалось заложено немало ещё не освоенных советской промышленностью решений и технологий. Поэтому в производстве она оказалась в 2-2,5 раза дороже, и в два раза больше времени нужно было на сборку каждой машины. Тяжёлых грузовиков народному хозяйству требовалось очень много, и Кременчугский автозавод продолжал выполнять план, «штампуя» недорогие в производстве и хорошо отлаженные в технологическом плане машины семейства КрА3-157. А новое семейство откладывал «на потом».
В итоге, когда в 1978 году КрА3-250 и армейский КрАЗ-260 всё же стали на заводской конвейер, автопромышленность и сама жизнь ушла так далеко вперёд, что эти новые модели уже изначально оказались устаревшими, требующими модернизации. Более восьмидесяти процентов деталей 250-го и 260-го КрА3ов были унифицированными. А передняя ось, колёса бездисковой конструкции и радиальные шины 250-го были унифицированными с МА3-500А.
В общей сложности, за годы производства было выпущено порядка 17-ти тысяч машин КрА3-250. В масштабах Советского Союза это немного. Выпускаемые в малых количествах вплоть до 199З-го года, когда эти КрАЗы были заменены новыми моделями: КрА3-6505, 6510; самосвалы КрА3-6510 и КрАЗ-6443 также стали преемниками 250-го семейства, унифицированными с ним по основным узлам и агрегатам.

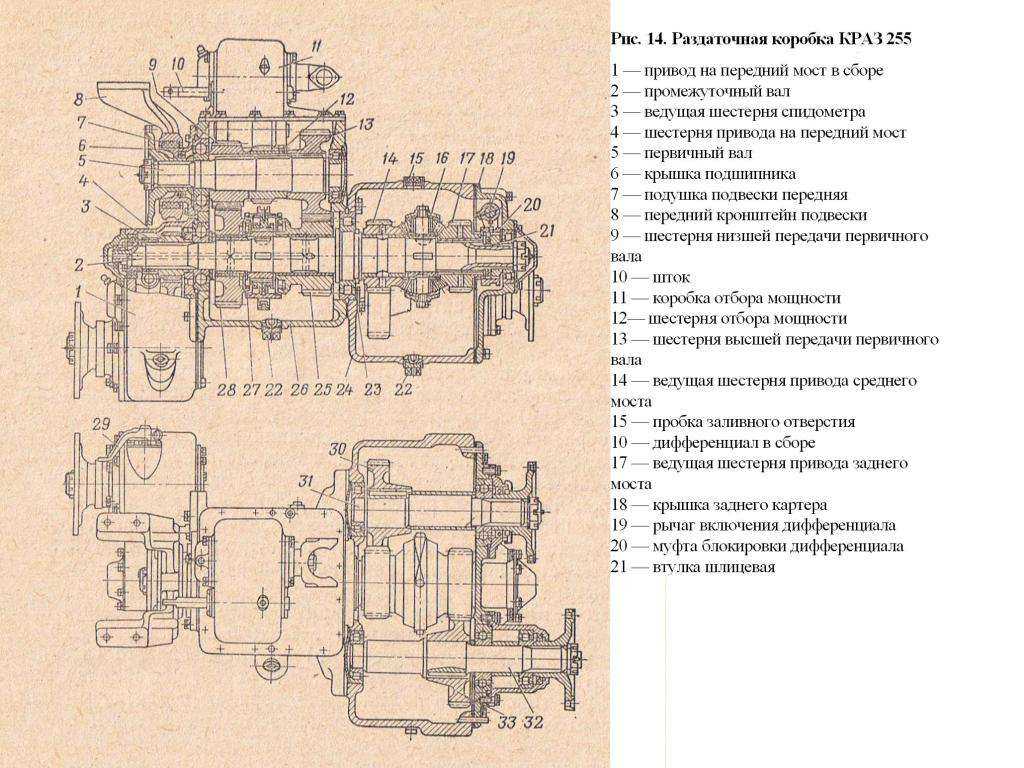

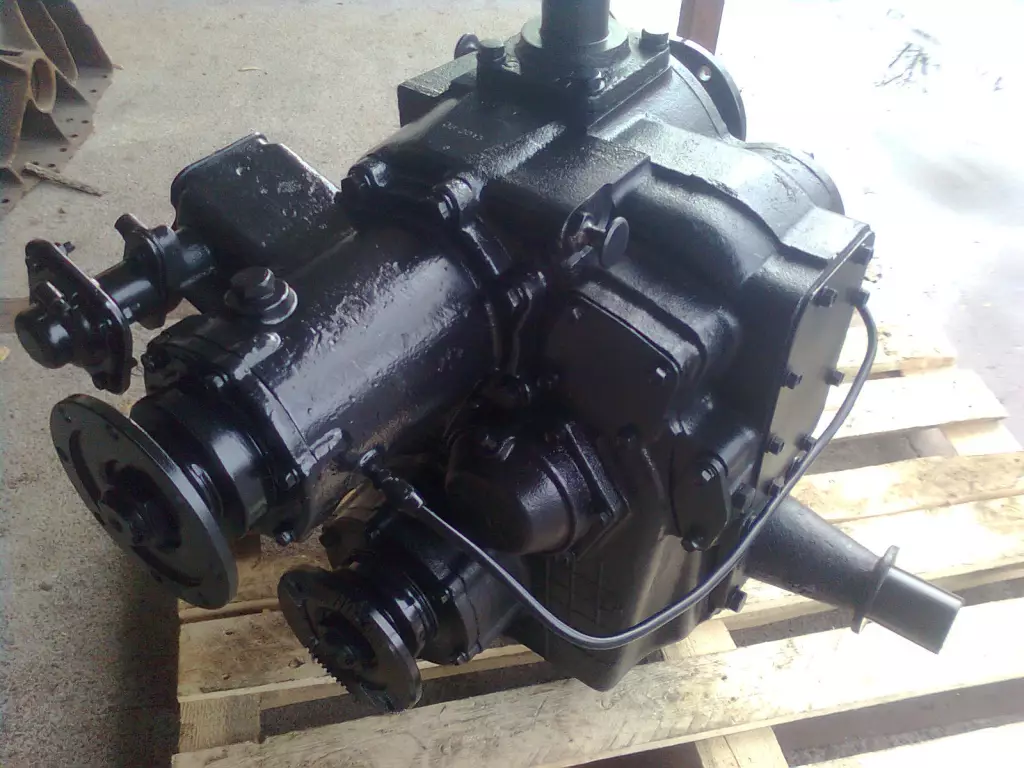

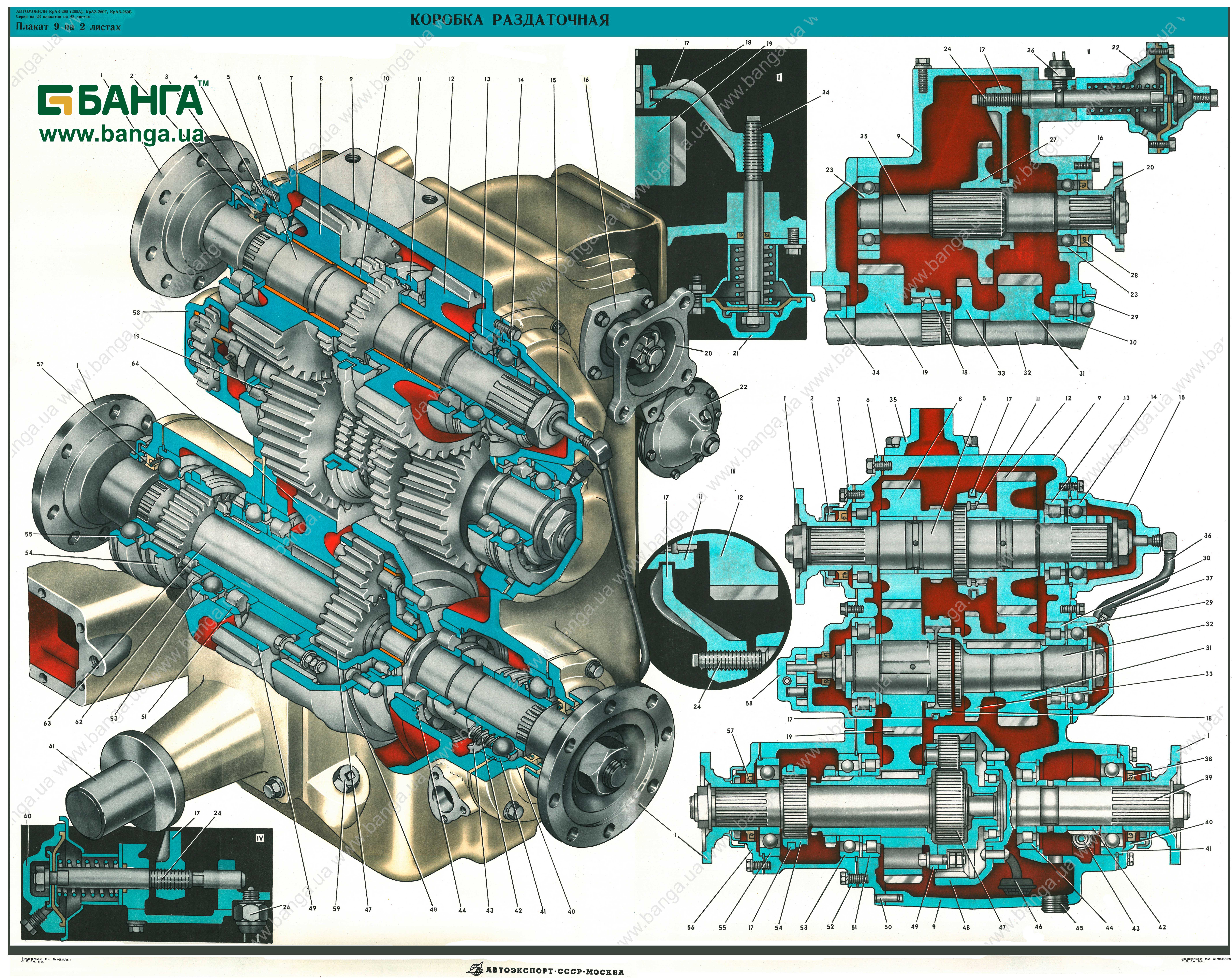

Раздаточная коробка КрАЗ
Некоторые узлы и механизмы могут выглядеть и размещаться на разных моделях по-разному, в результате чего меняется даже сама общая схема КрАЗ. Так коробка отбора мощности может компоноваться либо с основной КПП, либо с «раздаткой». На многих моделях она вообще отсутствует, либо ее функции выполняет та самая раздаточная коробка.
Другие узлы, при общем одинаковом предназначении и почти идентичном расположении сами устроены по-разному из-за появления новых конструктивных решений и особенностей эксплуатации. Упоминаемая раздаточная коробка КрАЗ, как раз и относится к их числу. В стандартном варианте задача этого узла состоит только в распределении крутящего момента на разные оси автомобиля. То есть, устройство ее донельзя простое – картер, несколько валов с шестернями и подшипниками. Кременчугские грузовики стали одними из первых, где к перечисленным деталям стали добавлять еще и механизм межосевого дифференциала. Раздаточная коробка КрАЗ 255, 256 относится именно к этому экспериментальному разряду – на них подобная компоновка механизмов зарекомендовала себя настолько хорошо, что вопрос о ее дальнейшем «выходе в массы» просто не ставился.
Зато ставился вопрос об увеличении функциональности. Разработчики постоянно думали, чем же можно дополнительно нагрузить «раздатку», и тут вспомнили про КОМы – коробки отбора мощности. В результате раздаточная коробка КрАЗ 260 получила малюсенькое дополнение, которое позволило использовать мощность двигателя не только для колес, но и для работы штатной лебедки.
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич
А дальше все было просто – модификации, дополнения и усовершенствования. Если заменить КОМ не получалось, его просто ставили туда, где это было более целесообразно. Если же не был нужен отдельный узел отбора, то его совмещали с «раздаткой». Кроме 260-й модели, примером подобного совмещения может служить раздаточная коробка КрАЗ 6510, где предусматривается отбор мощности « в пользу» опрокидывающего механизма платформы.
Подобная «сверхурочная работа, особенно, когда она связана с повышенным коэффициентом трения, всегда сказывается на износе деталей. Наша компания «СпецМаш» готова вам предложить комплектующие для раздаточных коробок КрАЗ любых моделей и сами «раздатки» в сборе. Все предлагаемые запчасти высокого качества, имеют увеличенный ресурс работы и надлежащим образом сертифицированы МАДИ.
Технические характеристики
Силовой агрегат
Данный мотор обладал всережимным регулятором частоты, насосом низкого давления, который имел опцию подкачки горючего, и муфтой опережения впрыска горючего. Вдобавок ко всему, силовой агрегат имел предпусковой подогреватель и сухой воздушный фильтр, где была индикация засоренности.
Двигатель ЯМЗ-238М2Из нововведений можно отметить наличие усовершенствованного трубчато-ленточного радиатора охлаждения, который сменил прежний трубчато-пластинчатый радиатор. Топливный насос высокого давления (ТНВД) представлен восьмисекционным золотниковым типом, где есть топливоподкачивающий насос низкого давления.
Машина идет вместе с парой топливных баков, объем каждого из которых составляет 165 литров. Автокран КрАЗ прекрасно работает с таким двигателем, и недостатка мощности не возникает.
Трансмиссия
Конструкция грузового автомобиля КрАЗ-250 предусматривает установку сухого двухдискового сцепления ЯМЗ-238, где есть периферийные пружины и механический привод выключения, а также трехходовую пятиступенчатую механическую коробку переключения передач ЯМЗ-2 36Н. Она имеет синхронизаторы на второй, третьей, четвертой и пятой скоростях.
Присутствует и раздаточная коробка, где есть пара ступеней работы, а также межосевой дифференциал с возможность блокирования. Все это существенно повышает скоростные возможности грузовика. Переключается раздаточная коробка механическим способом, включаются блокировки дифференциала пневматическим способом. Есть 3 карданные скорости.
Подвеска
Установленная впереди подвеска получила полуэллиптические рессоры, которые снабжены амортизаторами. А задняя подвеска имеет две полуэллиптические рессоры, дополненные реактивными штангами.
Задний мост получил балансирный тип, где есть скользящие концы рессор. Переднюю ось удалось унифицировать с осью МАЗ-500А. Высота дорожного просвета – солидные 275 миллиметров.
Тормозная система
Основную тормозную систему представляет двухконтурный пневматический привод вместе с барабанными механизмами. Работа системы производится на всех колесах. Первый контур предоставляет работу тормозов промежуточному и переднему мосту, а второй – заднему. Уверенная надежность гарантируется стояночным и запасным тормозом, которые тоже повышают техническую составляющую грузового транспортного средства.
Стояночный представлен трансмиссионным тормозом, где есть механический привод. Он действует на задний мост. Описываемая система имеет наличие предохранителя спиртового типа, вместе с влагоотделителем, который препятствует замерзанию конденсата.
Она умеет оптимизировать действие функционального узла, что позволяет тем самым не переживать за его надежность даже в сильные морозы. Машина получила наличие бездисковых колес, которые похожи на те, что применяются на автомобилях МАЗ. На всех колесах установлены только барабанные тормозные механизмы.
Рулевое управление
Оно представлено винтом, где есть шариковая рейка, а также гидравлическим усилителем рулевого колеса, который существенно облегчает поворот. Минимальный радиус разворота машины равняется 13 метрам.
Валы карданные автомобиля КРАЗ-255Б
Валы карданные автомобиля КРАЗ-255Б
Карданный вал КРАЗ 214-2204010-06
Взаимозаменяемость — кардан КРАЗ 214-2204010-07
Применяемость — Вал карданный переднего моста КРАЗ-255Б (бортовой), грузовиков КРАЗ-255В, 255Л
Длина в сжатом состоянии — 1315 мм
Осевой ход — 100 мм
Максимальный угол поворота в шарнире — 28 град
Передаваемый крутящий момент — 8300 Нм
Дисбаланс — 125 гр/см
Присоединительный фланец — бурт 198×4, 8 отверстий 10.1×185
Крестовина кардана — 210-2201025
Вес — 41,3 кг
Карданный вал КРАЗ 255Б-2204010-6
Взаимозаменяемость — кардан КРАЗ 255Б-2204010-07
Применяемость — Вал карданный промежуточный заднего моста КРАЗ-255Б (бортовой), КРАЗ-250 (универсальный)
Минимальная длина в сжатом состоянии — 1251 мм
Осевой ход — 100 мм
Максимальный угол поворота в шарнире — 28 град
Передаваемый крутящий момент — 8300 Нм
Дисбаланс — 120 гр/см
Присоединительный фланец — бурт 198×4, 8 отверстий 10.1×185
Крестовина кардана — 210-2201025
Масса — 40,8 кг
9. Схема карданных валов 214-2204010-07 и 255Б-2204010-07 автомобиля КРАЗ-255
210-2201010-16 — Вал карданный привода заднего моста в сборе
210-2204080-Б2 — Опора промежуточная карданных валов в сборе
210Г-2202045-04 — Шарнир кардана основного вала в сборе
214-2203010-17 — Вал карданный привода переднего моста в сборе
214-2204010-06 — Вал карданный привода промежуточного моста
250688-П29 — Гайка М10х1
250688-П29 — Гайка М10х1
252136-П2 — Шайба 10 пружинная
252136-П2 — Шайба 10 пружинная
255-2202010-04 — Вал карданный промежуточный основной в сборе
255Б-180020-А2 — Коробка раздаточная
255Б-2204010-06 — Вал карданный привода заднего моста промежуточный в сборе
255Б-4502012-20 — Вал карданный привода лебедки
255В-1800020-А1 — Коробка раздаточная
310004-П29 — Болт М10х1
31004-П29 — Болт
210-2201010-16, 214-2204010-07, 214-2204010, 210-2204080-Б2, 210Г-2202045-04, 255Б-2204010-07, 255Б-2204010, 214-2203010-17, 214-2204010-06, 255-2202010-04, 255Б-180020-А2, 255Б-2204010-06, 255Б4502012-20, 255В-1800020-А1
2. Вал карданный привода раздаточной коробки (промежуточный) 255Б-2204010-06 и заднего моста 210-2201010-16
200-2201087 — Обойма сальника
201514-П29 — Болт М10х1х16
210-2201010-16 — Вал карданный привода заднего моста в сборе
210-2201040-А — Крышка
210-2201041 — Пластина стопорная
210-2201047-11 — Вилка скользящая с заглушкой
210-2201049-13 — Фланец-вилка
255Б-2201030 — Крестовина
255Б-2201036 — Уплотнение торцевое подшипника
255Б-2201089 — Кольцо сальника упорное
255Б-2201090 — Сальник скользящей вилки
255Б-2204010-06 — Вал карданный привода заднего моста промежуточный в сборе
255Б-2204015-В — Кардан КРАЗ
256Б-2201015-Б — Вал карданный
264020-П8 — Пресс-масленка 1/8″
264040-П8 — Пресс-масленка 1/8″
804707КЗС10 — Подшипник роликовый.
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
Модификация автокрана КС-4562
Подъемное устройство разбираемого специального оборудования располагается на подвижной платформе, а стрела имеет стальные канаты и грузозахваты. Конструкция крана предусматривает выносные опоры, которые обеспечивают вспомогательную устойчивость во время функционирования. Маневренность механизма обеспечивается базой колес 250-й модели, что предоставляет возможность применять автокран даже в состоянии ограниченного пространства.
Более того, можно переезжать краном в любую требуемую область строительной площадки. Грузоподъемность данной модели составляет 20 тонн. Максимальная высота, на какую может подняться стрела – 10.3 метра. Самая большая глубина опускания груза – 4.4 метра. А вылет описываемого элемента – от 3.5 до 12 метров, смотря, какая комплектация крана.
Подводим итоги
Автомобиль КрАЗ-250 можно назвать прекрасно зарекомендовавшим себя транспортным средством, которое не один десяток лет заслуживало самых хороших отзывов, как о прочном и надежном агрегате, на котором можно передвигаться, транспортировать грузы на большие расстояния, невзирая на сложные условия бездорожья.
Данный вид машины не потерял собственной актуальности, невзирая на снятие с серийного выпуска, что лишний раз подтверждает то, что она прекрасно подходит ко многим аспектам строительства и прочим отраслям производств. Машину также используют в качестве крана, причем довольно часто.
Отчасти это объясняется его небольшой стоимостью по сравнению с европейскими моделями. Автомобиль имеет хорошую проходимость и довольно высокий дорожный просвет, что позволяет ему проезжать и работать там, где остальные грузовые машины могут застрять.
Не сказать, что силовой агрегат у КрАЗа очень мощный, но он прекрасно справляется со своими обязанностями, однако он сильно прожорлив. Высокая посадка предоставляет водителю неплохую обзорность, а его сиденье можно регулировать механическим способом. Понятно, что уровень комфорта минимальный, но не стоит и забывать про ценник, который стоит на данном транспортном средстве.
Зато машина не боится работ в горнодобывающей и нефтедобывающей сфере, может работать в довольно широком климатическом диапазоне и не боится запачкаться. Модель еще в ХХ веке сумела завоевать уважение многих водителей, и даже сегодня, спустя многие годы, она продолжает верно служить в многочисленных областях применения.
