Пневматический привод Камаз

Вспомогательное оборудование системы торможения

Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:

Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
Предохранительный, четырёх контурный регулятор;
Механизм, снижающий температуру воздуха, находящегося под давлением;
Клапанный ускоритель, уменьшает время реакции заднего тормоза;
Клапан пропорционального изменения входной величины (КамАЗ-65115);
Переходники соединительные.

Ускорительный клапан КамАЗ:

Воздушная система КАМАЗа 4310 схема

Тормозная система КАМАЗ

Пневматическая тормозная система

Тормозные системы КамАЗ

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Тормозной кран ручника камаз

https://youtube.com/watch?v=cmgtAI1GYnQ

Двухконтурный защитный клапан КАМАЗ

https://youtube.com/watch?v=XG3fuVOgQGU

Будни камазиста — Делаем стоп сигнал

Будни Камазиста : Устранение утечки воздуха , ремонт

Как работает пневматическая тормозная система

Электрооборудование КАМАЗ

Также смотрите:

Модель автомобиля КАМАЗ 5320
КАМАЗ из дальнобойшиков
Как снимать двигатель КАМАЗ
Догонялки на КАМАЗах это
Сделал для КАМАЗа
Шприцевание КАМАЗа 4308
Показать как регулировать клапана на КАМАЗе
Прокачка рулевого управления КАМАЗ 65115
Ниппель для бескамерной шины КАМАЗ
Схема электропроводки на автомобиль КАМАЗ
Раннее зажигание КАМАЗ евро 3
Пухтовозе КАМАЗ с установкой мск
Запуск КАМАЗа 6520
Завод самосвалов КАМАЗ
Что такое фильтр КАМАЗ сепарат

Основная информация

Главной задачей системы торможения является деформация скорости передвижения транспортного средства при помощи водителя или же электро-руководства. Вторичной задачей является задержка машины в неподвижном состоянии во время стоянок или кратких остановок. Противоположная сила остановки может образовываться самим двигателем от транспортного средства, механизмом, который отвечает за остановку колёс авто, электронным или гидравлическим замедляющим тормозом (обычно он находиться в самой трансмиссии). Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы. На автомобили марки Камаз 5320 и 4310 устанавливаются сразу несколько тормозных систем. Следственно возникает вопрос, сколько же и всего?

Рабочий тип. Данный вириант можно применять абсолютно на любой скорости транспортного средства в целях резкой остановки или же просто для снижения скорости. Также стоит упомянуть, что рабочий типа начинает свое действие сазу же после нажатия на педаль “тормоз”. Этот тип считается самым эффективным по сравнению с остальными типами.
Запасной тип. Является вторым вариантом для экстренных случаев, когда основной тормозной блок отказывается работать.Запасные типы бывают двух вариаций: автономный тип и тип, который используется как функция.
Стояночный тип. Является необходимой для удержания машины на протяжении определённого времени на месте. А значит, что с помощью стояночного типа исключается вариант с передвижением автом без ведома владельца.
Вспомогательная. Вспомогательный тип используется на транспортах для передвижения, которым свойственна повышенная нагрузка на мост, для остановки на крутых спусках. Довольно часто происходит так, что функции этой системы остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

Также автомобили Камаз 5320 и 4310 оснащаются аварийной растормаживающей системой на стояночный тип тормозов, приводом тормозов прицепа, аварийной сигнализацией о функционировании системы торможения и системой контроля.

Камазовская система торможения ЗИЛ 130 оснащается такими основными механизмами и аппаратами:

Ресиверы;
Компрессор;
Пневматические цилиндры;
Тормозной механизм;
Тормозной кран;
Четырехконтурный защитный клапан;
Регулировочный рычаг;
Распределитель влаги;
Датчики;
Клапаны;
Регулятор давления;
Механизм вспомогательной системы торможения;
Автоматический регулятор сил торможения.

В чём заключается принцип действия?

Давайте рассмотрим принцип действия камазовской тормозящей системы ЗИЛ 130 на примере гидравлического рабочего блока. Во время натиска на педаль тормоза нагрузка переноситься на уилитель, который в свою очередь сосздает дополнительное давление на основной цилиндр. Поршни основного цилиндра собирают всю лишнюю жидкость в цилиндрах авто-колёс при помощи трубопровода. Поршень основного цилиндра собирает всю жидкость в цилиндрах автомобильных колёс с помощью трубопроводов. Причём в этот же момент поток жидкости переходит в привод. Благодаря поршням цилиндров автомобильных колёс происходит перемещение тормозящих колодок к дискам, или как их ещё называют барабанам.

После нажатия на педаль тормоза активируется давление жидкости, что как правило запускает механизм остановки и заставляет автомобиль остановиться образованием сил торможения контактируя с покрытием дороги. Причём чем больше будет давление на саму педаль, тем лучше и быстрее произойдёт остановка автомобильных колёс. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

В момент окончания остановки педаль тормоза содействует с возвратной пружиной и в итоге педаль стает в неактивное положение. Также в обратное расположение переходит поршень основного цилиндра. Большинство частей пружин отходят от барабанов с помощью колодок. В это же время тормозная жидкость перетекает в главный цилиндр из цилиндра авто-колёс. Таким образом, проходит понижение давления камазовской системы торможения ЗИЛ 130. Эффективность камазовской системы торможения сильно увеличивается благодаря использованию устройств безопасности транспортного средства.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

Установить транспортное средство на специальную платформу.
Заглушить двигатель и поднять ручной тормоз.
Ослабить натяжение болтов.
Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
Поднять КамАЗ при помощи специального устройства.
Открутить болты и снять колесо.
Используя баллонный ключ, снять все ослабленные колесные гайки.
Снять колпак и убрать в него все открученные крепежные элементы.
Снять колесо с направляющих.
Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
Винт регулятора повернуть до упора по часовой стрелке.
Снять барабан.
Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
Подтянуть барабан на себя при помощи специального съемника.
Завести отвертку под фланец барабанного механизма.
Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
Надавить на управляющий блок до упора в направлении его вращения.
При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
Проверить исправность штока. Он должен перемещаться без заедания.
Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

РАЗБОРКА КРАНА

+Перед разборкой кран нужно зажать в тиски. Круглогубцами снимаем стопорное кольцо 2. Из корпуса крана вытаскиваем клапан 3 и клапан 9 с уплотнителем и пружиной 7. Откручиваем болты 11 из корпуса. Вытаскиваем пружину 30 из корпуса 15 вместе с поршнем 16. Зажав плоскогубцами вытаскиваем большой поршень 19.

Для снятия клапана 28 нужно снять стопорное кольцо 21 и вытащить клапан 22 с кольцами и пружиной 26. Чтобы убрать упругий элемент 34 надо держать поршень 32, открутить гайку 40 после чего его вытащить. Все разобранные детали нужно промыть раствором МС-6ТУ. Все резинки и манжеты нужно заменить на новые. В начале сборки все детали нужно смазать смазкой циатим-221.

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

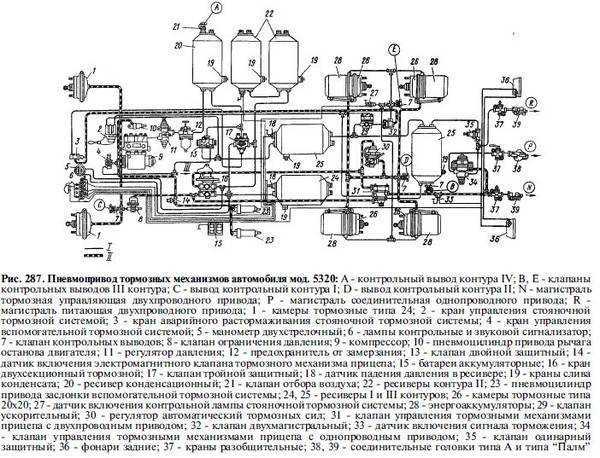

Тормозная система КамАЗ 5320 схема:

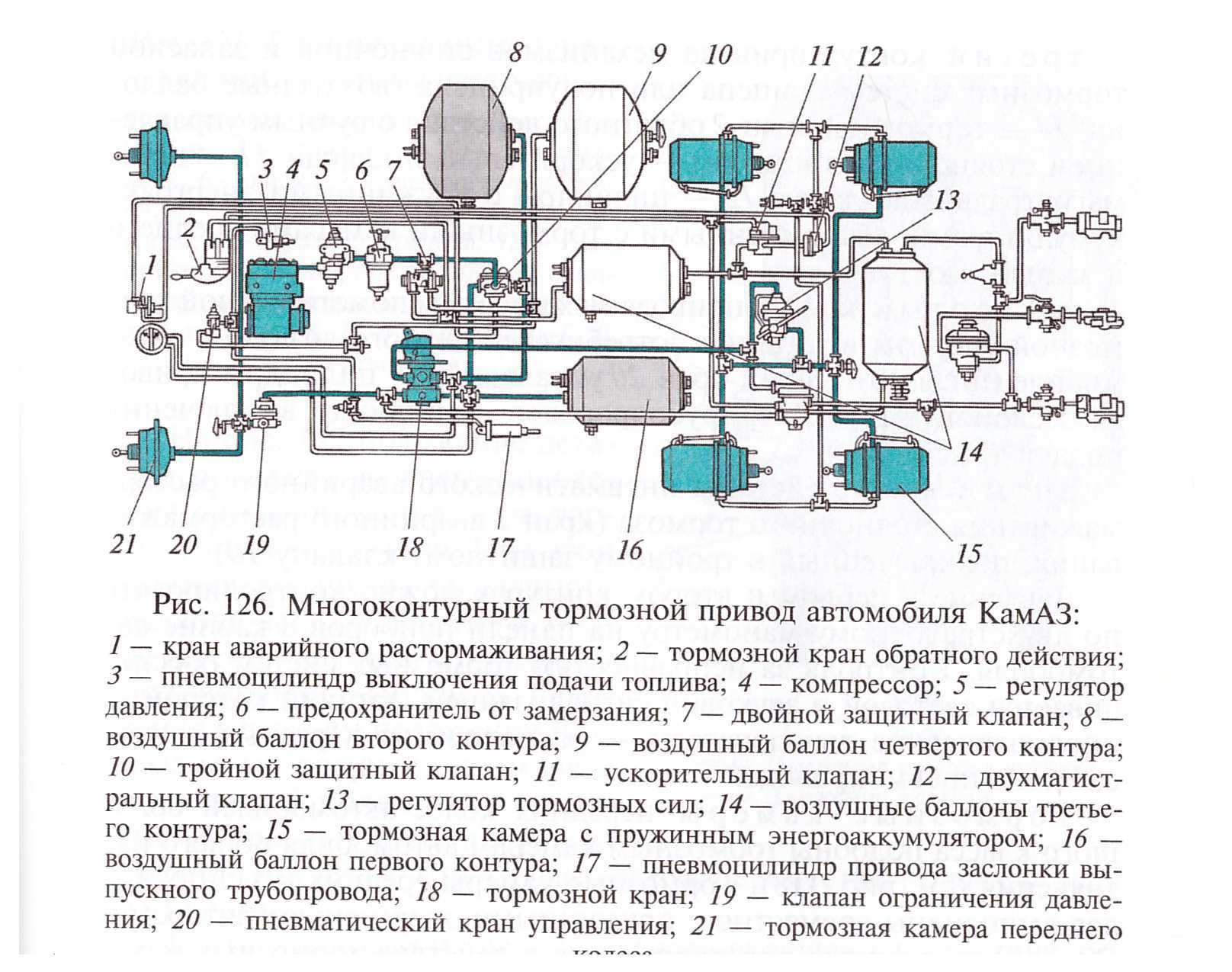

Тормозная система КамАЗ 43118 схема:

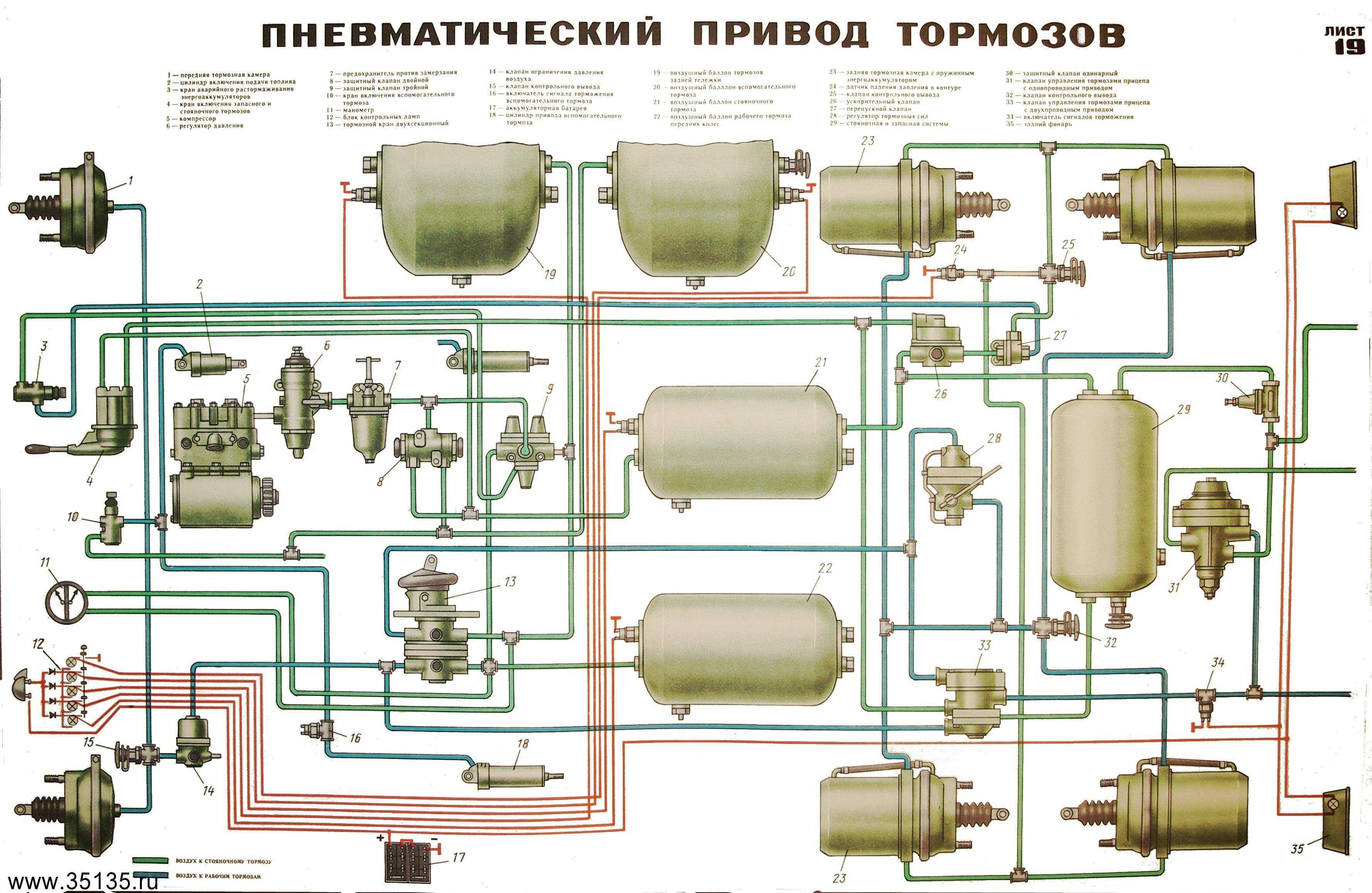

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

Главный тормоз;
Резервный тормоз;
Остановочный тормоз;
Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Тормозная система автомобиля КАМАЗ 4310 схема

Тормозная система КАМАЗ

Пневматическая тормозная система

Тормозные системы КамАЗ

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Ремонт Камаза

Устройство и ТО автомобиля КамАЗ 4310

Электрооборудование КАМАЗ

камаз 4 движение

Тормоза Камаз

Также смотрите:

Микроавтобус фирмы КАМАЗ
Панель на базе КАМАЗа
Лучший тюнинг КАМАЗ
КАМАЗ кованые диски
3д инструктор КАМАЗ 5460
КАМАЗ неработает тахометр
Шпилька колеса КАМАЗ увеличенная
Радиатор на КАМАЗ 43502
Найти работу КАМАЗ 65 117 зерновоз
КАМАЗы с бочкой
Как установить компрессор на КАМАЗ евро
Инструкция поднятия кабины КАМАЗ
Манипуляторы на базе КАМАЗ палфингер
Устройство передней ступицы КАМАЗа
КАМАЗ с флагом россии

Полная настройка тормоза КамАЗ

До того, как подвести тормоза на КамАЗе, выполняется демонтаж и переборка устройства. Меняются изношенные детали. Подводкой добиваются корректной установки колодки по отношению к барабану. Настройка выполняется штоками эксцентриков рычага настройки.

Процедура выполнена, когда расстояние от накладки до барабана равно величине 0,2-0,4 миллиметра. Замер делают пластиной, контрольные точки: верх и низ колодки, значение составляет тридцать миллиметров от края накладки. При этом контролируют, чтобы пластина, размером 0,1 миллиметр не двигалась свободно по ширине.

Кол-во блоков: 13 | Общее кол-во символов: 17829Количество использованных доноров: 3Информация по каждому донору:

Неправильно выставлены метки грм симптомы ваз 2114
Замена прокладки штанов приора
Вибрация от кпп газель
Установка рейлингов на уаз патриот
Свап на ваз 2107

Стоимость

Новый вариант модели КамАЗ 53215 имеет цену порядка 1,9 млн. рублей. При наличии дополнительных возможностей цена увеличивается на 500-750 тысяч рублей.

Машины б/у в большом количестве предлагаются на рынке: стоимость их может составлять 1,7-2,1 миллиона рублей. Также автомобиль сдается для осуществления работ разного характера в аренду: час стоит порядка 1100-1600 рублей.

Надежность и комфортабельность КамАЗ 53215 в сочетании с ее высокой грузоподъемностью при учете доступной стоимости — важные достоинства модели. Некоторые параметры уступают импортным аналогам, однако демократичность цены сразу привлекает покупателей.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Принцип работы тормоза КамАЗ

Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.

Механизм торможения КамАЗ:

Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.

Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.

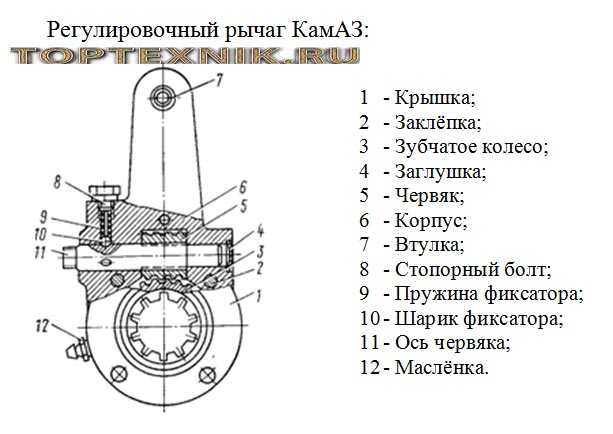

Рычаг настройки КамАЗ:
