Информационные значки
Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Антиблокировочная система тормозов Газель Некст
Автомобили в вариантном исполнении оборудованы антиблокировочной системой тормозов (АБС) серии 8.1 фирмы «Bosch»
АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт – лед) и предотвращает блокировку колес, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия при сохранении его устойчивости и управляемости.
Данная АБС имеет функцию электронного регулятора тормозных сил (EBD), который исключает блокировку задних колес, вызывающую занос задней оси при торможении автомобиля с частичной загрузкой.
Электрическая часть АБС состоит из 4-х датчиков скорости ф.«Bosch», расположенных в колесных узлах автомобиля, гидроагрегата ф.«Bosch» со встроенным электронным блоком управления в моторном отсеке слева, жгута проводов АБС, силового жгута АБС, сигнализатора неисправности АБС и сигнализатора неисправности EBD в комбинации приборов.
На автомобиль «ГАЗель» с колесной формулой 4×2 устанавливаются гидроагрегат ф.«Bosch 0 265 231 980, датчики скорости: 0 265 008 029 – передний правый; 0265 008 030 – передний левый; 0 265 008 033 – задний левый; 0 265 008 034 – задний правый.
На автомобили «ГАЗель» с колесной формулой 4х4 устанавливается гидроагрегат 0 265 232 204, датчики скорости: 0 265 008 211 – передний правый/левый; 0 265 008 033 – задний левый; 0 265 008 034 – задний правый, а также, дополнительно, устанавливаются датчик ускорения 0 265 005 146, расположенный на переходном кронштейне, установленном на правой стороне кронштейна педалей, а также жгут проводов, соединяющий датчик ускорения со жгутом АБС.
При каждом включении зажигания, сигнализатор неисправности АБС и сигнализатор неисправности EBD включаются на время около 3 секунд и затем выключаются. Это указывает на исправность электрических компонентов и цепей АБС, а также системы EBD.
Допускается кратковременное включение сигнализатора неисправности АБС или АБС и EBD при пуске двигателя.
Сигнализаторы неисправности АБС и EBD также включаются при обрыве цепи от комбинации приборов до электронного блока управления.
Постоянно включенное состояние сигнализатора неисправности АБС (оранжевого цвета), или его включение во время движения, указывает на возникшую неисправность АБС. При этом рабочая тормозная система сохраняет свою работоспособность как без АБС.
Постоянно включенное состояние сигнализатора неисправности АБС и сигнализатора неисправности EBD (красного цвета) или их включение во время движения, указывает на неисправность системы АБС и EBD.

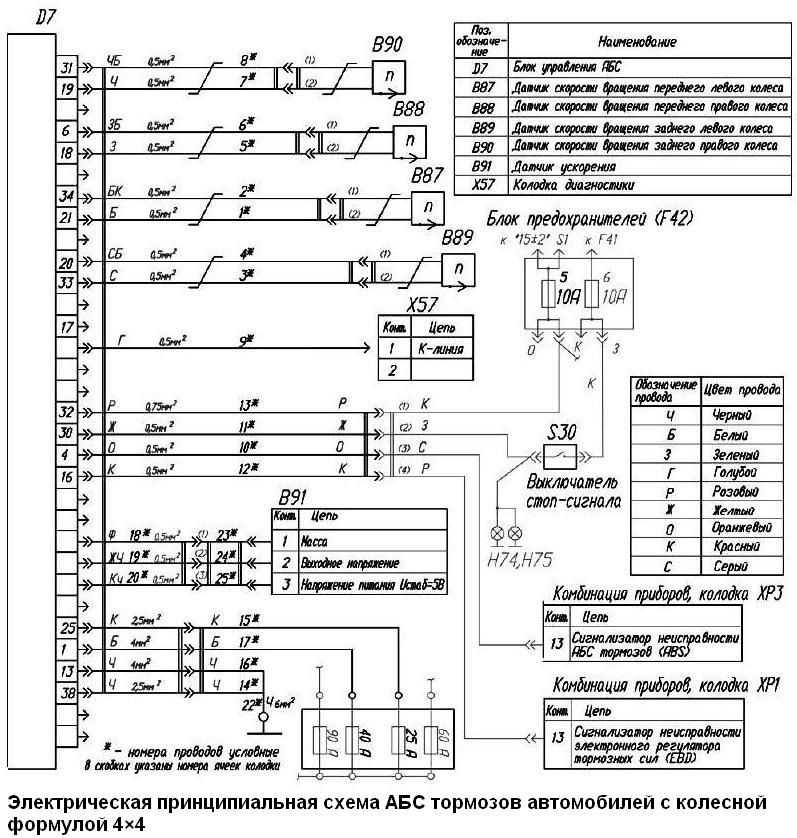

Электрическая — принципиальная схема АБС тормозов автомобиля с колесной формулой 4х2 показана на рисунке 1
Электрическая – принципиальная схема АБС тормозов автомобиля с колесной формулой 4х4 показана на рис 2
Номера контактов в колодке к датчикам жгута АБС
Номера контактов в колодке к гидроагрегату жгута ABS
Как устроен датчик
Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.
Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.
Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.
За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.
Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.
Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.
В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.
Можно ли починить неисправный сенсор
Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

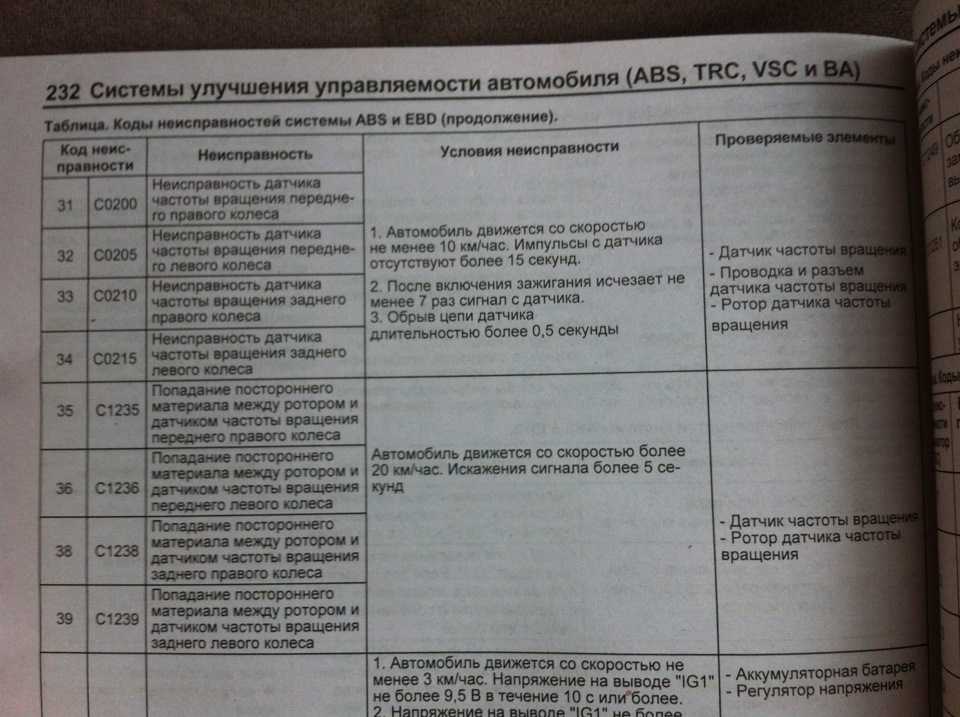

Какие методы устранения кодов ошибок абс газон некст ямз 534 существуют?
При возникновении кодов ошибок АБС Газон Некст ЯМЗ 534 необходимо принять надлежащие меры для их устранения. В зависимости от конкретного кода ошибки, могут применяться различные методы решения проблемы. Ниже представлен общий алгоритм действий:
Прочитайте и запомните код ошибки. Код ошибки может быть представлен в виде числа или комбинации чисел и букв
Важно записать код ошибки, чтобы иметь возможность правильно диагностировать и устранять проблему.
Проверьте соединения и провода, связанные с системой АБС. Часто возникающие проблемы связаны с плохими контактами, перебоями электрической связи или обрывами проводов
Проверьте и убедитесь, что все соединения надежно закреплены и провода в хорошем состоянии.
Проверьте состояние датчиков и сенсоров АБС. Датчики и сенсоры АБС отвечают за сбор информации о скорости вращения колес, угла поворота и других параметрах автомобиля. Ошибки в их работе могут приводить к появлению кодов ошибок. Проверьте состояние и правильную установку датчиков и сенсоров, а при необходимости замените поврежденные компоненты.
Проверьте состояние приводов колес и тормозных механизмов. Некорректная работа приводов колес или неисправность тормозных систем могут вызвать ошибки АБС. Осмотрите и проверьте состояние приводов колес и тормозных механизмов, при необходимости произведите ремонт или замену поврежденных компонентов.
Произведите сброс ошибок. После устранения проблемы следует произвести сброс кодов ошибок АБС. Для этого можно воспользоваться специальным оборудованием или выполнить указанные производителем автомобиля процедуры сброса.
В случае, если самостоятельное устранение кодов ошибок АБС Газон Некст ЯМЗ 534 не привело к положительному результату, рекомендуется обратиться к специалистам сервисного центра для проведения диагностики и ремонта. Они смогут более точно определить причину ошибки и произвести необходимые работы.
Проблемы с реле
Реле относится к одной из основных составляющих системы ABS на автомобиле GazON Next. Оно отвечает за передачу сигналов из сенсоров ABS в гидравлический блок для управления тормозами. Если возникают проблемы с реле, это может привести к некорректной работе системы ABS и появлению ряда ошибок.
Частые причины возникновения проблем с реле в системе ABS GazON Next WABCO:
- Перегрев реле из-за неправильного монтажа или некачественного контакта. Это может произойти, например, из-за неправильной проводки или коррозии контактов.
- Износ контактов реле из-за эксплуатации или неправильного подключения. При частом использовании и низком качестве реле могут произойти истирание или окисление контактов, что приводит к неполадкам.
- Неисправности в электрической цепи реле. Могут быть обрывы, короткое замыкание или слабый контакт в цепи, что приводит к сбоям в работе реле.
Способы устранения проблем с реле в системе ABS GazON Next WABCO:
- Проверьте правильность монтажа реле и состояние контактов. Устраните неправильные подключения и произведите очистку от коррозии. При необходимости, замените поврежденные контакты.
- Проверьте состояние электрической цепи реле. Осмотрите провода на предмет обрывов, короткого замыкания или слабого контакта. При обнаружении проблем, произведите необходимые ремонтные или замените провода.
- При необходимости, замените само реле. В случае износа или неисправности реле, его необходимо заменить на новое и исправное. Убедитесь, что новое реле соответствует требованиям системы ABS и правильно подключено.
Важно отметить, что если проблема с реле не устранена или возникает снова после некоторого времени, необходимо обратиться к специалистам для диагностики и ремонта системы ABS GazON Next WABCO. Некорректная работа системы ABS может привести к ухудшению управляемости автомобиля и нарушению безопасности дорожного движения
Устранение электрических неполадок

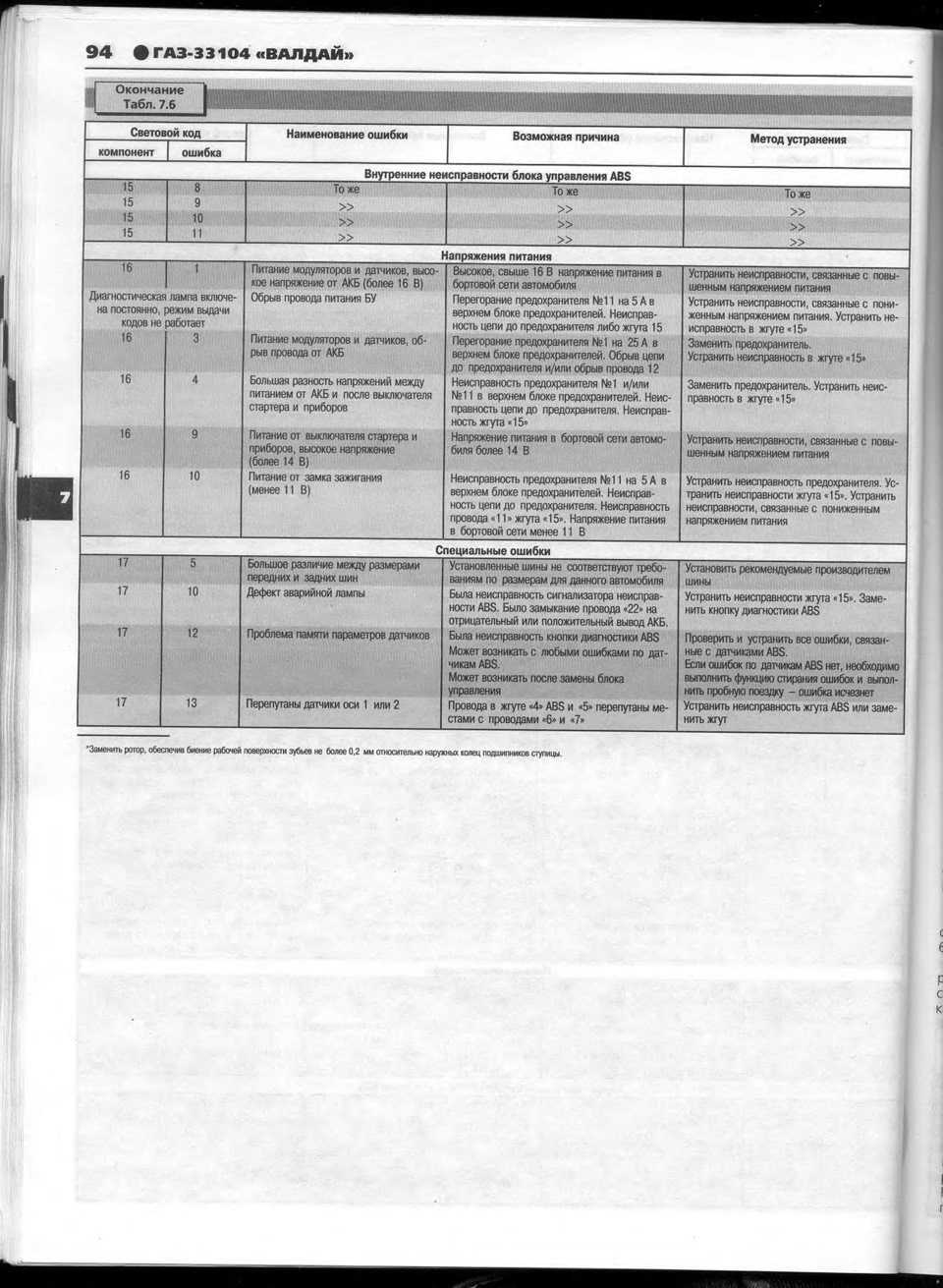

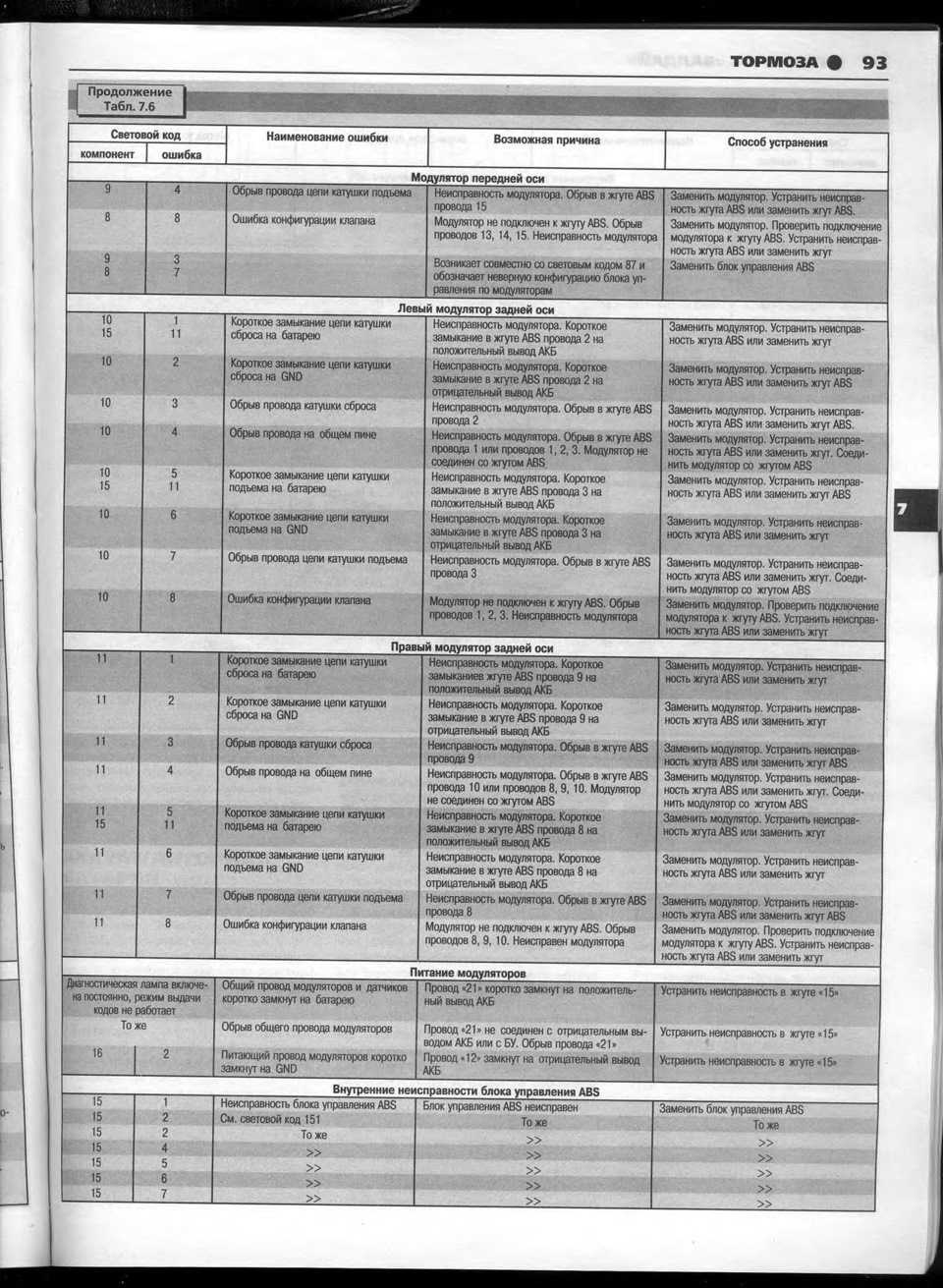

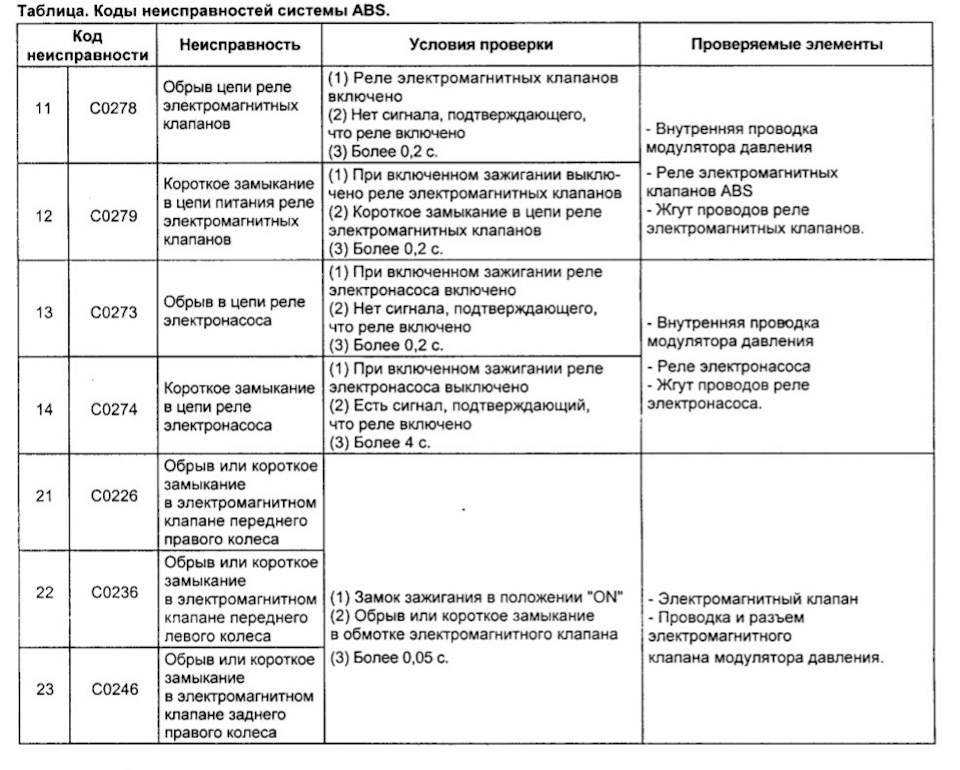

При возникновении электрических неполадок в системе ABS на ГАЗон Next WABCO могут появиться различные коды ошибок. Ниже приведены частые причины возникновения электрических проблем и способы их устранения:
- Код ошибки 1: Отсутствие питания на контактах электромагнитных клапанов.
Причины:
- Обрыв или низкое напряжение на питающей линии.
- Загрязнение или окисление контактов.
Способы устранения:
- Проверить питание на контактах клапанов.
- Очистить и проверить контакты на наличие окисления.
- В случае обрыва провода, восстановить его или заменить.
Код ошибки 2: Неправильный сигнал на контакте считывания скорости колеса.
Причины:
- Плохое соединение или обрыв провода, ведущего к датчику.
- Датчик скорости колеса вышел из строя.
- Загрязнение или повреждение датчика скорости.
Способы устранения:
- Проверить состояние и целостность провода, подключенного к датчику.
- Проверить состояние и правильную установку датчика скорости колеса.
- Очистить датчик от загрязнений или заменить его в случае повреждения.
Код ошибки 3: Неправильное сопротивление на обмотке электромагнитного клапана.
Причины:
- Обрыв или короткое замыкание на обмотке электромагнитного клапана.
- Неисправность электромагнитного клапана.
Способы устранения:
- Проверить провода и контакты, подключенные к электромагнитному клапану.
- Проверить сопротивление обмотки. В случае обрыва или короткого замыкания, заменить клапан.
Помните, что эти рекомендации являются общими и для точной диагностики и устранения электрических неполадок следует обратиться к специалистам или проконсультироваться соответствующими руководствами и документацией.
Сообщающие о неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

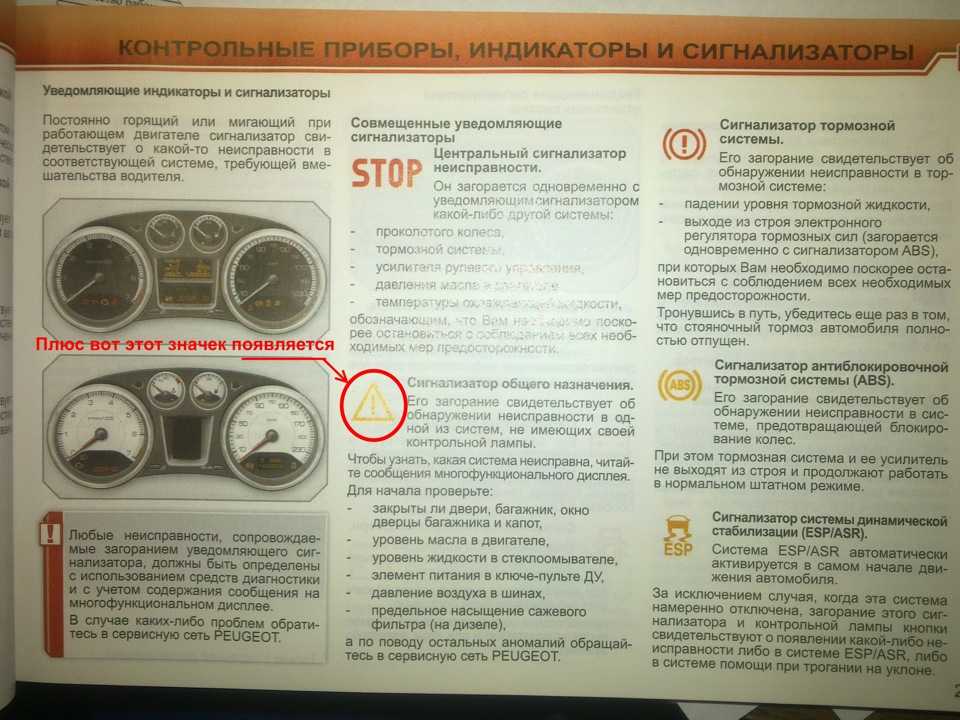

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Электронные системы управления КАМАЗ
Различные комплектации КАМАЗов стали оснащаться двигателями с электронными блоками управления (ЭБУ). И если теперь водителя волнует нездоровое поведение в ходе эксплуатации знаменитых грузовиков, проявились симптомы в виде плавающих оборотов, пропадания тяги, необычных шумов, повышенного расхода дизельного топлива, на помощь приходит самодиагностика.
С помощью информации, выводимой из ЭБУ в виде кода ошибок, существует возможность указать точный электротехнический диагноз КАМАЗу. Процесс диагностики и дешифровки кодов зависит от типа электронной системы установленной на грузовом автомобиле. Перед началом диагностики предлагается определить тип ЭБУ по установленной модели двигателя.
Таблица моделей двигателя
Самодиагностика Вне зависимости от того, какой компанией произведён ваш V8, Cammins Inc. (Камминз) или ООО «КАМАЗ», установлены на нём системы подачи топлива от «Common Rail» и рециркуляции выхлопных газов (EGR) либо системы нейтрализации (SCR), диагностика будет проводиться в соответствии с этими двумя типами.
Процесс самодиагностики электронных систем КАМАЗ в двигателях евро-3, -4 незначительно отличается от подобной процедуры в других автомобилях. После нажатия определённой кнопки одна из ламп приборной панели или блока сигнализаторов начнёт мигать с разными интервалами, количество вспышек лампы одного интервала определяет разряд кода.
Двигатель с ЭБУ BOSCH MS 6.1
Контрольная лампа диагностики
Обратим внимание на кнопку-качельку режима диагностики (часто монтируется на панели приборов слева, под рулевым колесом) или кнопку этого режима (часто находится рядом с блоком предохранителей, под панелью напротив места пассажира). «Качелька» имеет два крайних положения для удержания и центральное фиксированное положение
Кнопка-качелька режима диагностики
Кнопка режима диагностики
Диаграмма сигнализации блинк-кодов
В диаграмме показан пример получения кода 24. Соотносим код ошибки (иначе блинк-код, от английского blink — мигать) с таблицей, приведённой ниже.

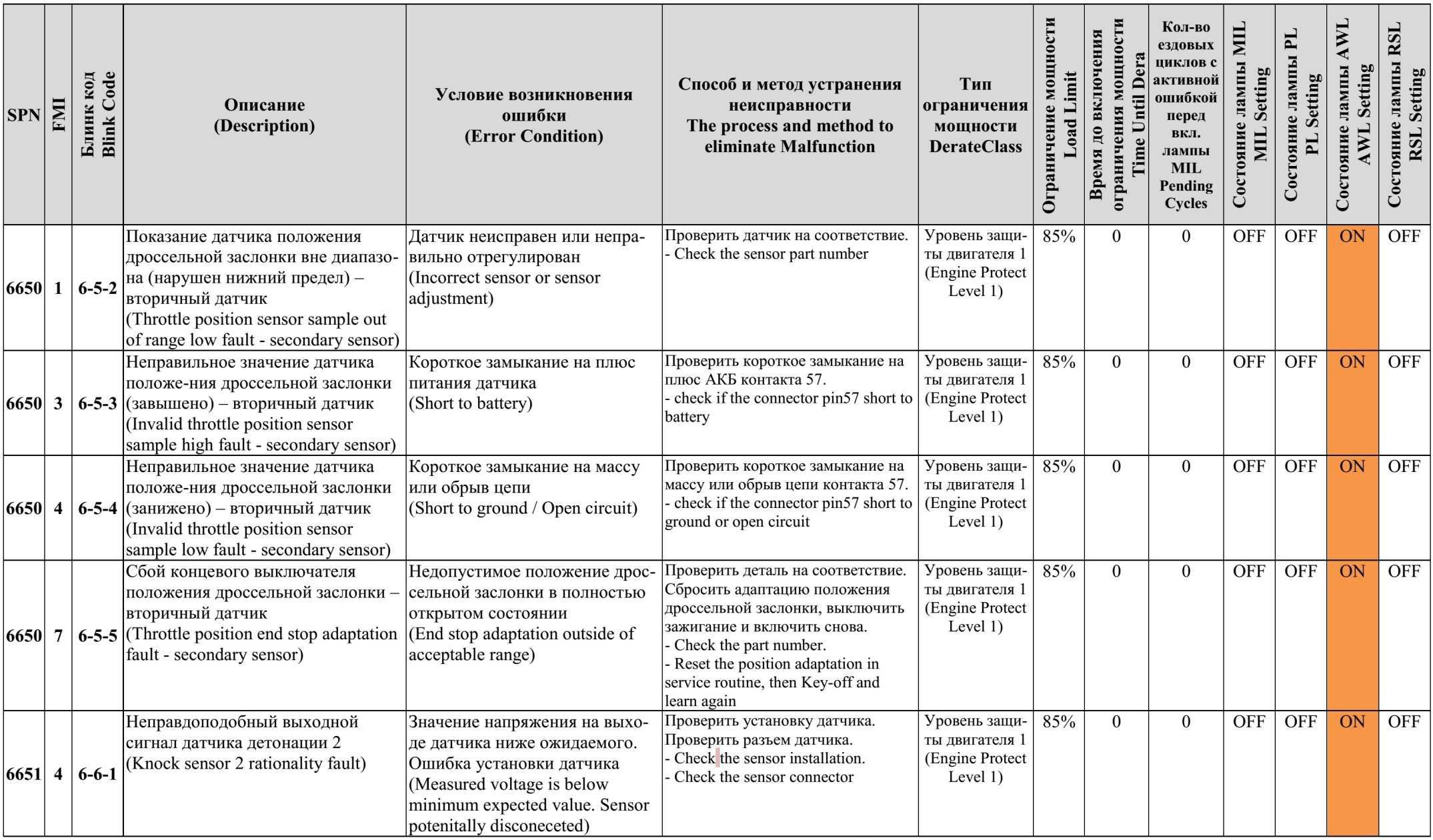

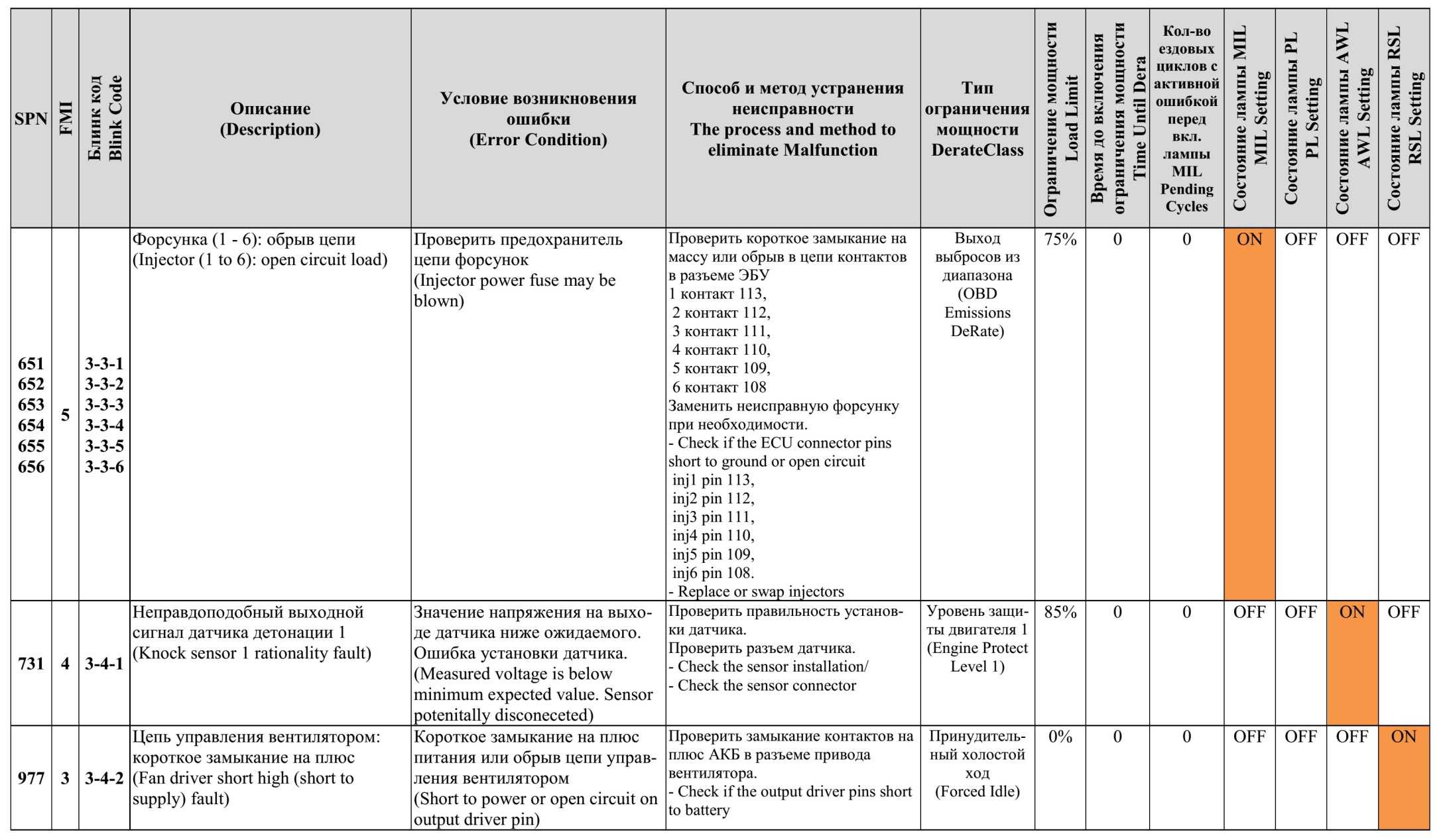

Двигатель с ЭБУ ISB CM2150
Этот тип ЭБУ устанавливался на поздние модели КАМАЗ и диагностика в этом случае будет отличаться от вышеприведённой схемы. После включения зажигания в памяти электронного блока фиксируется активная на данный момент неисправность, кроме того, неисправность может сигнализироваться красной или жёлтой лампой контрольной диагностики.
Жёлтая и красная контрольные лампы диагностики
Проверьте крышку горловины топливного бака
Многие водители в некоторых случаях при появлении индикации «чек двигателя» начинают думать о серьезных проблемах с двигателем, они даже не додумываются, чтобы проверить герметичность топливной системы, которая может быть нарушена из-за дефекта или недостаточно затянутой крышки горловины топливного бака. Это очень распространённая причина в появлении значка двигателя «Check «.
Причина появления ошибки: -Негерметичность топливной системы из-за пропускания воздуха крышкой наливной горловины топливного бака, а также увеличение расхода топлива автомашины, на что система диагностики автомобиля обязательно выдаст ошибку двигателя, включив индикацию «Check engine» на панели приборов автомашины.
Что необходимо сделать: -Если при появлении индикации «Чек» ваш автомобиль не потерял свою мощность и нет никаких звуковых признаков повреждения двигателя (стук, гул, скрип и т.п. в двигателе), то первым делом надо проверить герметичность бензобака. Возможно крышка вашего бензобака имеет трещины или недостаточно затянута. Если крышка бензобака была недостаточно затянута, то затянув ее до конца можете продолжить свой путь на автомобиле некоторое время, а далее посмотреть на приборную панель и убедиться, исчезнет ли ошибка двигателя. Чтобы не допускать появления и загорания индикации «чека» двигателя, регулярно проверяйте крышку горловины топливного бака. Помните также и о том, что периодически эту крышку необходимо менять на новую!
Роль датчика АБС в автомобиле
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.

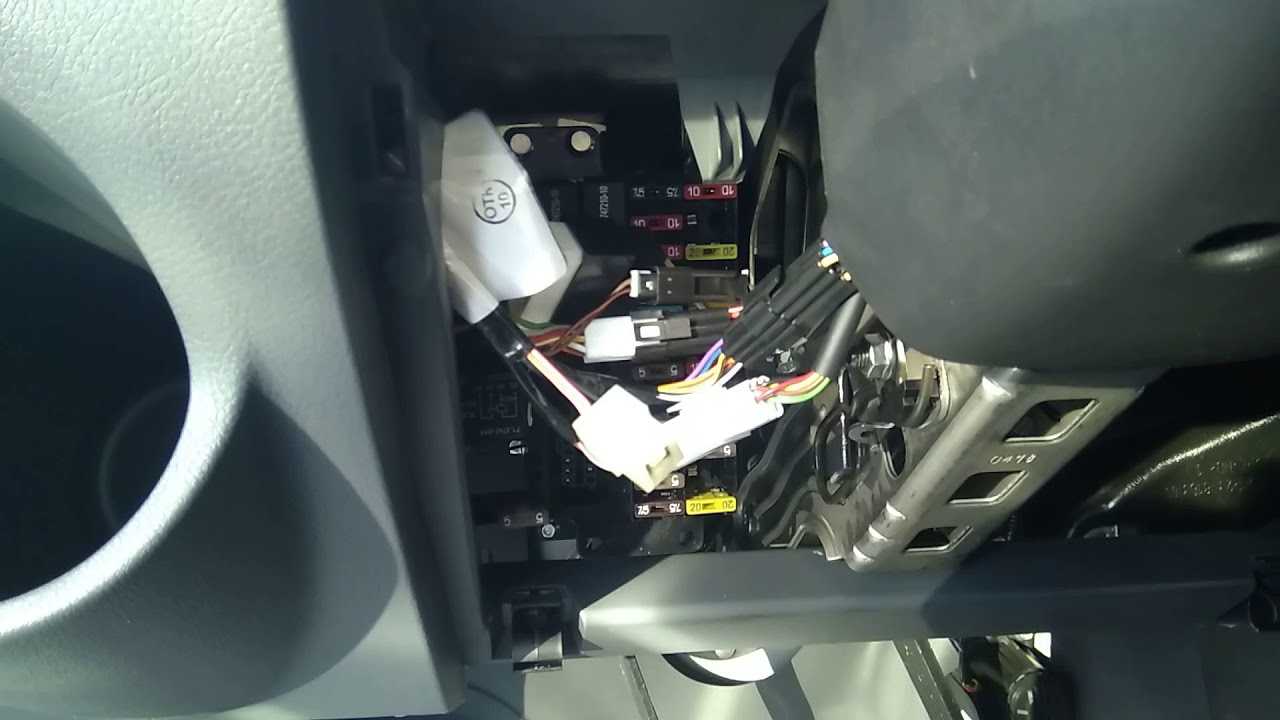

Блок в салоне
Он находится внизу панели приборов под рулевой колонкой за защитной крышкой.
Описание предохранителей
| 1 | 7,5А Дневные ходовые огни |
| 2 | 5А Задние противотуманные огни |
| 3 | 10А Указатели поворота |
| 4 | 7,5А Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф («15/1») |
| 5 | 5А Система управления двигателем («15/1») |
| 6 | 5А Анти блокировочная система тормозов ABS |
| 7 | 20А Прикуриватель, розетка |
| 8 | 15А Центральный замок, магнитола (+ 12В) |
| 9 | 15А Модуль управления светотехникой (+12В) |
| 10 | 10А Внутреннее освещение |
| 11 | 10А Аварийная световая сигнализация |
| 12 | 7,5А Колодка диагностики, комбинация приборов, тахограф, пульт предпускового подогревателя (+12В) |
| 13 | 20А Стеклоочиститель, стеклоомыватель |
| 14 | Резерв |
| 15 | 10А Реле стартера двигателя Cummins или системауправления двигателем ЯМЗ |
| 16 | 25А Стеклоподъемники |
| 17 | 10А Обогрев зеркал |
| 18 | 10А Обогрев сиденья водителя |
| 19 | 15А Дополнительный отопитель |
| 20 | Резерв («15/2», max 10А) |
| 21 | Резерв |
| 22 | 20А Звуковые сигналы, розетка второго ряда сидений |
| 23 | Резерв (+12В, max 15А) |
| 24 | 10А Осушитель воздуха тормозов |
| К1 | Реле разгрузки замка |
| К2 | Реле отопителя |
| К3 | Реле стеклоочистителя |
| К4 | Реле звуковых сигналов |
| К5 | Реле включения догревателя |
| К6 | Реле осушителя воздуха тормозов |
Отдельно, вне блока, находится реле аварийной сигнализации и указателей поворотов (в верхней части рулевой реки за клавишей включения).
| Причина неисправности | Способ устранения |
| Утечка сжатого воздуха по разъему крышки и корпуса | |
| Дефект уплотнительного кольца | Заменить кольцо. |
| Ослаблено крепление крышки | Затянуть винты. |
| При подаче сжатого воздуха в вывод Iвоздух выходит в атмосферный вывод II | |
| Дефект диафрагмы 2 | Заменить диафрагму |
Как понять, что проблема с ABS-вабко и как ее решить
Первым признаком проблемы с ABS-вабко может быть загорающаяся на приборной панели лампа ABS. Если вы заметили, что эта лампа постоянно светится или мигает, значит, система ABS-вабко не работает должным образом.
Если у вас возникла проблема с ABS-вабко, первым делом стоит проверить уровень тормозной жидкости. Низкий уровень тормозной жидкости может быть причиной проблем с ABS-вабко, поэтому убедитесь, что уровень жидкости находится в пределах допустимых значений.
Если уровень тормозной жидкости в норме, следующим шагом стоит проверить состояние датчиков ABS. Датчики могут засоряться или выходить из строя, что может вызывать проблемы с ABS-вабко. Проверьте, нет ли на датчиках повреждений или грязи, и в случае необходимости очистите или замените их.
Если проверка уровня тормозной жидкости и состояния датчиков не привела к устранению проблемы, следующим шагом стоит проверить состояние тормозных дисков и колодок. Износ или повреждение тормозных дисков и колодок также может быть причиной проблем с ABS-вабко. Если вы заметили неравномерный износ или повреждения на тормозных дисках или колодках, они должны быть заменены.
В случае, если после всех вышеуказанных шагов проблема с ABS-вабко не была устранена, рекомендуется обратиться к специалисту. Только квалифицированный сервис сможет провести более глубокую диагностику и решить проблему с ABS-вабко.
Как самому заменить датчик АБС
По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.
Для работ по замене обязательно понадобится инструмент:
- Качественный домкрат;
- Ключ для колесных болтов;
- Комплект рожковых ключей и торцевых головок;
- Молоток;
- Отвертка с плоским жалом;
- Жидкий ключ;
- Мультиметр.
Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.
Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.
Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.
Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.
Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.
Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Техническое описание и расшифровка ошибки P0093
Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0093 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Чтобы извлечь максимальную мощность из каждой капли топлива, она должна быть достаточно распылена внутри цилиндра, чтобы ее можно было эффективно воспламенить. Поэтому двигатель внутреннего сгорания сжигает не жидкое топливо, а его пары.
Для достижения достаточного воспламенения топлива, большинство систем впрыска топлива работают при умеренном давлении 2-5 атмосфер. Давление и распыление в сочетании с высокими температурами впуска и цилиндров помогают топливу испаряться еще лучше. Это обеспечивает лучшую выходную мощность и экономию топлива.
Дизельные двигатели и некоторые современные бензиновые используют другую форму впрыска топлива, впрыскивая его непосредственно в цилиндр. В этом случаи топливо впрыскивается в такте сжатия, когда давление в цилиндре приближается к максимальному. Поэтому топливные форсунки должны работать при гораздо более высоком давлении.
Топливный насос, установленный в топливном баке, подает топливо к механическому топливному насосу, обычно установленному непосредственно на двигателе. Механический насос повышает давление в системе прямого впрыска. Большинство систем с прямым впрыском бензина (GDI) работают под давлением до 170 атмосфер. А системы с впрыском дизельного топлива под давлением более 270 атмосфер.
Если контроллер обнаруживает неожиданное падение давления на стороне высокого давления топливной системы. В любом месте, между механическим топливным насосом и топливными форсунками.
Модуль управления устанавливает диагностический код неисправности (DTC) P0093, который означает, что в топливной системе обнаружена большая утечка топлива. Также, после этого, загорается контрольная лампа двигателя (MIL), на панели приборов.
Что такое «check engine»: на какие проблемы указывает горящий «чек»
Загорание аварийной лампочки происходит по следующей причине: ЭБУ двигателем фиксирует какую-либо ошибку или сбой и прописывает неисправность в свою память в виде определенного кода. Параллельно с этим блок управления инициирует загорание чека. Добавим, что на некоторых автомобилях, которые имеют развитую систему самодиагностики, такая ошибка может сразу расшифровываться и данные выводятся на экран бортового компьютера. Более простые версии авто потребуют подключения специального сканера к диагностическому разъему, после чего происходит считывание кода ошибки для его дальнейшей подробной расшифровки.
Стоит отдельно отметить, что если при включении зажигания горит чек двигателя, тогда это абсолютно нормальное явление, которое не является неисправностью. Значок в норме должен погаснуть уже после запуска двигателя, то есть после начала самостоятельной работы ДВС. Поводом для беспокойства считается ситуация, когда работает двигатель и горящий чек присутствует на панели после запуска.
Как уже было сказано, ЭБУ фиксирует разные ошибки, после чего загорается чек. Это значит, что неисправность может быть как серьезной поломкой, так и мелкой неполадкой. В любом случае, дальнейшая эксплуатация ТС не рекомендуется, так как автомобилю нужна незамедлительная диагностика. Параллельно с этим опытные водители могут самостоятельно определить причину загорания чека без поездки на СТО или использования диагностического оборудования. Давайте рассмотрим основные симптомы, признаки и причины распространенных неисправностей, в результате которых загорается аварийный индикатор.
Замена датчиков АБС тормозов ГАЗель Next.
Замена датчиков АБС тормозов ГАЗель Next.
Другие записи по тормозным системам и АБС тормозов ГАЗель Next:
Для снятия датчиков скорости необходимо:
- разъединить колодку жгута по раме и колодку датчика;
- отсоединить поддержки кабеля датчика АБС от кронштейнов их крепления;
- отвернуть винт крепления датчика и вынуть датчик из отверстия.
Установка датчика осуществляется в порядке, обратном снятию. При установке датчика, следует нанести на резьбу винта герметик Унигерм-6.
Замена датчика АБС переднего правого колеса.
Изображение для левой стороны автомобиля зеркально данному рисунку.
Замена датчика АБС заднего левого колеса автомобиля с задними барабанными тормозами.
Изображение для правой стороны автомобиля зеркально данному рисунку.
При установке в колесный узел датчик должен быть направлен в сторону ротора поверхностью белого цвета.
Замена датчика АБС заднего левого колеса автомобиля с задними дисковыми тормозами.
Изображение для правой стороны автомобиля зеркально данному рисунку.
Отсоединение колодки жгута от гидроагрегата.
Для отсоединения колодки жгута по раме от гидроагрегата следует:
- нажать на поверхность крышки колодки;
- повернуть фиксатор вверх до щелчка.
Для подсоединения колодки жгута по раме к гидроагрегату следует:
- соединить колодку жгута по раме (фиксатор защелкнут вверху) с гидроагрегатом;
- повернуть фиксатор колодки вниз до щелчка.
Особенности управления автомобилей КамАЗ, оборудованных АБС
Водители, управляющие автомобилем с АБС, ошибочно считают, что такая система способна улучшать сцепление, однако это не так. Благодаря тому, что колеса не блокируются, повышается управляемость, предотвращаются ситуации, когда траектория движения может резко измениться.
АБС способна убрать некоторые потенциально опасные моменты при торможении, снижает тормозной путь, но в целом, управление транспортным средством остается таким же, как и без антиблокировочной системы.
Практически единственным правилом эксплуатации является запрет на использования прерывистого торможения: педаль тормоза необходимо нажимать максимально сильно, до упора. В противном случае работа АБС может стать некорректной, датчики движения не среагируют должным образом.
Подготовка к диагностике ABS ГАЗон Некст
Прежде чем приступить к диагностике ABS ГАЗон Некст, необходимо выполнить ряд подготовительных шагов. Это поможет убедиться в правильности проведения диагностики и более точно идентифицировать проблему.
Вот несколько важных моментов, которые следует учесть перед началом диагностики:
Осмотрите ABS ГАЗон Некст. Проверьте состояние внешних частей системы ABS, таких как датчики, кабели и соединения
Обратите внимание на наличие повреждений или признаки износа, которые могут быть связаны с проблемой.
Проверьте подключение сканера. Убедитесь, что сканер правильно подключен к системе ABS ГАЗон Некст
Проверьте кабели на наличие повреждений и обеспечьте надежное соединение.
Поместите автомобиль на уровнюю поверхность. Перед диагностикой убедитесь, что автомобиль находится на плоском горизонтальном участке. Это позволит избежать ошибок в чтении данных системы ABS.
Очистите память системы. Если вы имеете доступ к программному обеспечению диагностики ABS, очистите память системы перед началом диагностических процедур. Это поможет устранить возможные старые ошибки в памяти и сосредоточиться на текущих проблемах.
Подготовка к диагностике ABS ГАЗон Некст является важным этапом, который поможет вам эффективно и точно определить проблему в системе ABS
Обратите внимание на каждый шаг и следуйте рекомендациям, чтобы избежать лишних ошибок и получить наилучшие результаты
Предупреждающие значки на панели
Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
