Передняя подвеска уаз патриот: схема с описанием неисправности и ремонт

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел:1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р.2) Амортизаторы задние MONROE D4445 2 шт — 5052 р.3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм.Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

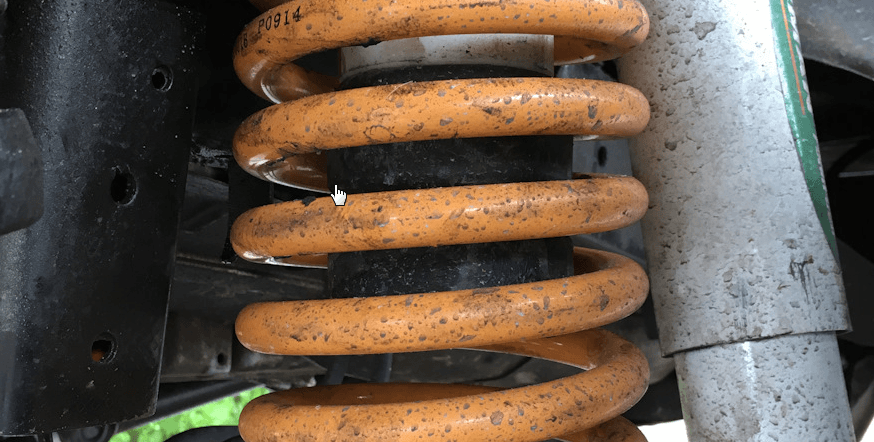

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Ремонт передней подвески Уаз Патриот

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Что такое шкворневый узел

Новый шаровый шкворень автомобиля УАЗ Патриот

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

• Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
• Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
• На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Возможные неполадки и их причины

Основная причина неполадок передней подвески – физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов

1. Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
2. Амортизаторы УАЗ Патриот: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
3. Пружины: ослабление или поломка.
4. Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

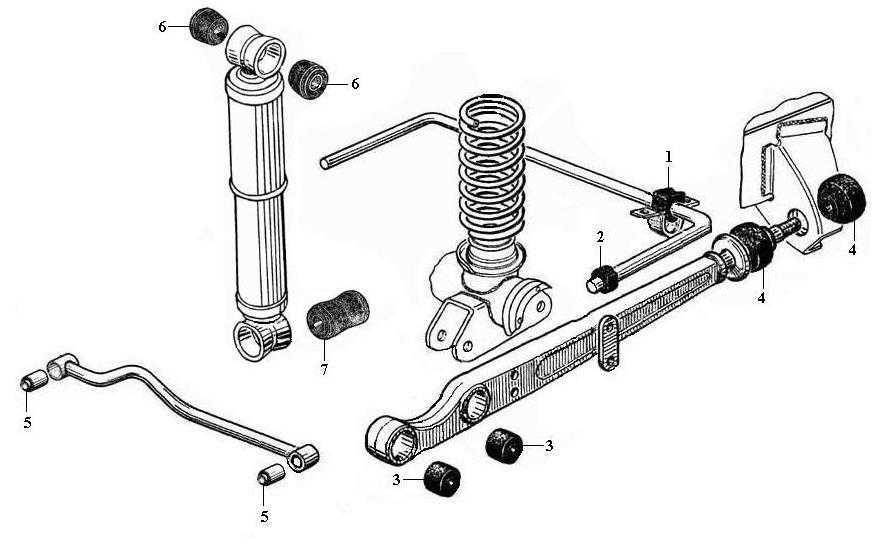

Разборка передней пружинной подвески УАЗ-Патриот

Замена пружин 18 (см. рис. 1), подушек 1 пружин и буферов пружинной подвески УАЗ-Патриот:

• — Отсоедините нижние проушины амортизаторов 3 от кронштейнов 24 переднего моста, отвернув гайки и вынув болты.
• Поднимите и установите переднюю часть автомобиля на подставку.
• Снимите пружины 18 и вибропоглощающие подушки I.
• Отверните болты крепления буферов 19.

При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги. Замена резинометаллических шарниров 4, опорных втулок 12, продольных штанг 15 и резиновых подушек 1, подушек 8 штанги стабилизатора 14, а также стойки 26 стабилизатора:

• Надежно зафиксируйте автомобиль от самопроизвольного перемещения.
• Отсоедините нижние проушины амортизаторов от кронштейнов 24, отвернув гайки и вынув болты.
• Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту. —
• Расшплинтуйте и отверните гайки 10.
• Отверните гайки стремянок 6 крепления стабилизатора к штанге.
• Снимите продольные штанги, выведя задний конец штанги из отверстия кронштейна на раме.
• Отверните гайки стойки стабилизатора.
• Замените резинометаллические шарниры 4.

• Снимите подушки 7 со стабилизатора и наденьте новые.
• Замените подушки 8 стойки стабилизатора и закрепите стойку 26 стабилизатора на кронштейне 13, установив лысками в направлении штанги 14. Затяжку гаек стойки стабилизатора проводите до совмещения отверстия под шплинт в стойке с отверстиями в гайке.
• Наденьте шайбу и опорную резиновую втулку 12 на задний конец штанги 15, вставьте штангу в отверстие кронштейна 9, наденьте вторую резиновую втулку 12 и шайбу 11, наживите гайку 10.
• Вставьте передний конец штанги в кронштейн 16, установите новые болты и наживите гайки 5.
• Аналогично установите вторую штангу.
• Поставьте автомобиль на колеса.
• Затяните гайки 5 моментом 140-160 Нм (14-16 кг/см). Затяните до упора гайки 10 и зашплинтуйте их.
• Установите стремянки 6 крепления стабилизатора к штанге и затяните гайки стремянок. — Подсоедините нижние проушины амортизаторов к кронштейнам 24, вставив болты и завернув гайки.

Замена поперечной тяги или резинометаллических шарниров подвески УАЗ-Патриот:

• Отверните гайки крепления поперечной тяги 22 к мосту и раме и выньте болты.
• Снимите поперечную тягу.
• Замените шарниры, аналогично шарнирам продольных штанг.
• Установите тягу и закрепите ее, используя при необходимости новые болты.
• Гайки затяните моментом 140-160 Нм (14-16 кг/см).
